TOYOTA AURIS TOURING SPORTS 2016 Návod na použití (in Czech)

4617-2. Údržba
AURIS Touring Sports_EE (OM12L13CZ)
7
Údržba a péče
VÝSTRAHA
■Pokud není vaše vozidlo řádně udržováno
Nesprávná údržba by mohla způsobit vážné poškození vozidla a případně
vážné zranění nebo smrt.
■Zacházení s akumulátorem
Desky, póly a související příslušenství akumulátoru obsahují olovo a slou-
čeniny olova, o nichž je známo, že způsobují poškození mozku. Po manipu-
laci s akumulátorem si umyjte ruce. (S. 484)

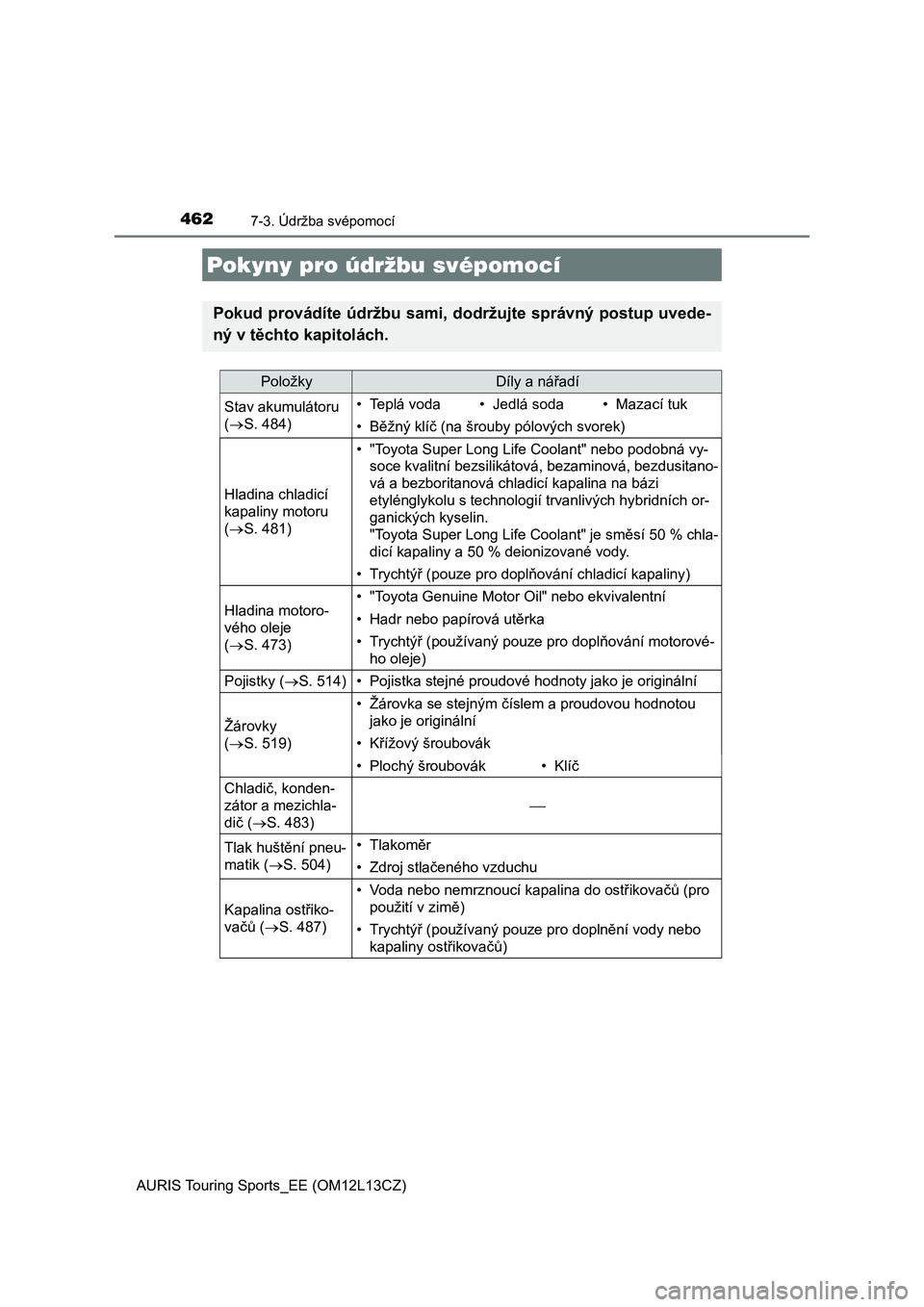

462
AURIS Touring Sports_EE (OM12L13CZ)
7-3. Údržba svépomocí
Pokyny pro údržbu svépomocí
Pokud provádíte údržbu sami, dodržujte správný postup uvede-
ný v těchto kapitolách.
PoložkyDíly a nářadí
Stav akumulátoru
(S. 484)• Teplá voda• Jedlá soda• Mazací tuk
• Běžný klíč (na šrouby pólových svorek)
Hladina chladicí
kapaliny motoru
(S. 481)
• "Toyota Super Long Life Coolant" nebo podobná vy-
soce kvalitní bezsilikátová, bezaminová, bezdusitano-
vá a bezboritanová chladicí kapalina na bázi
<00480057005c004f00700051004a004f005c004e0052004f0058000300560003005700480046004b00510052004f0052004a004c0074000300570055005900440051004f004c005900ea0046004b0003004b005c00450055004c0047005100740046004b00
03005200550010>
ganických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chla-
dicí kapaliny a 50 % deionizované vody.
• Trychtýř (pouze pro doplňování chladicí kapaliny)
Hladina motoro-
vého oleje
(S. 473)• "Toyota Genuine Motor Oil" nebo ekvivalentní
• Hadr nebo papírová utěrka
• Trychtýř (používaný pouze pro doplňování motorové-
ho oleje)
Pojistky (S. 514)• Pojistka stejné proudové hodnoty jako je originální
Žárovky
(S. 519)
• Žárovka se stejným číslem a proudovou hodnotou
jako je originální
• Křížový šroubovák
• Plochý šroubovák•Klíč
Chladič, konden-
zátor a mezichla-
dič (S. 483)

Tlak huštění pneu-
matik (S. 504)• Tlakoměr
• Zdroj stlačeného vzduchu
Kapalina ostřiko-
vačů (S. 487)
• Voda nebo nemrznoucí kapalina do ostřikovačů (pro
použití v zimě)
• Trychtýř (používaný pouze pro doplnění vody nebo
kapaliny ostřikovačů)

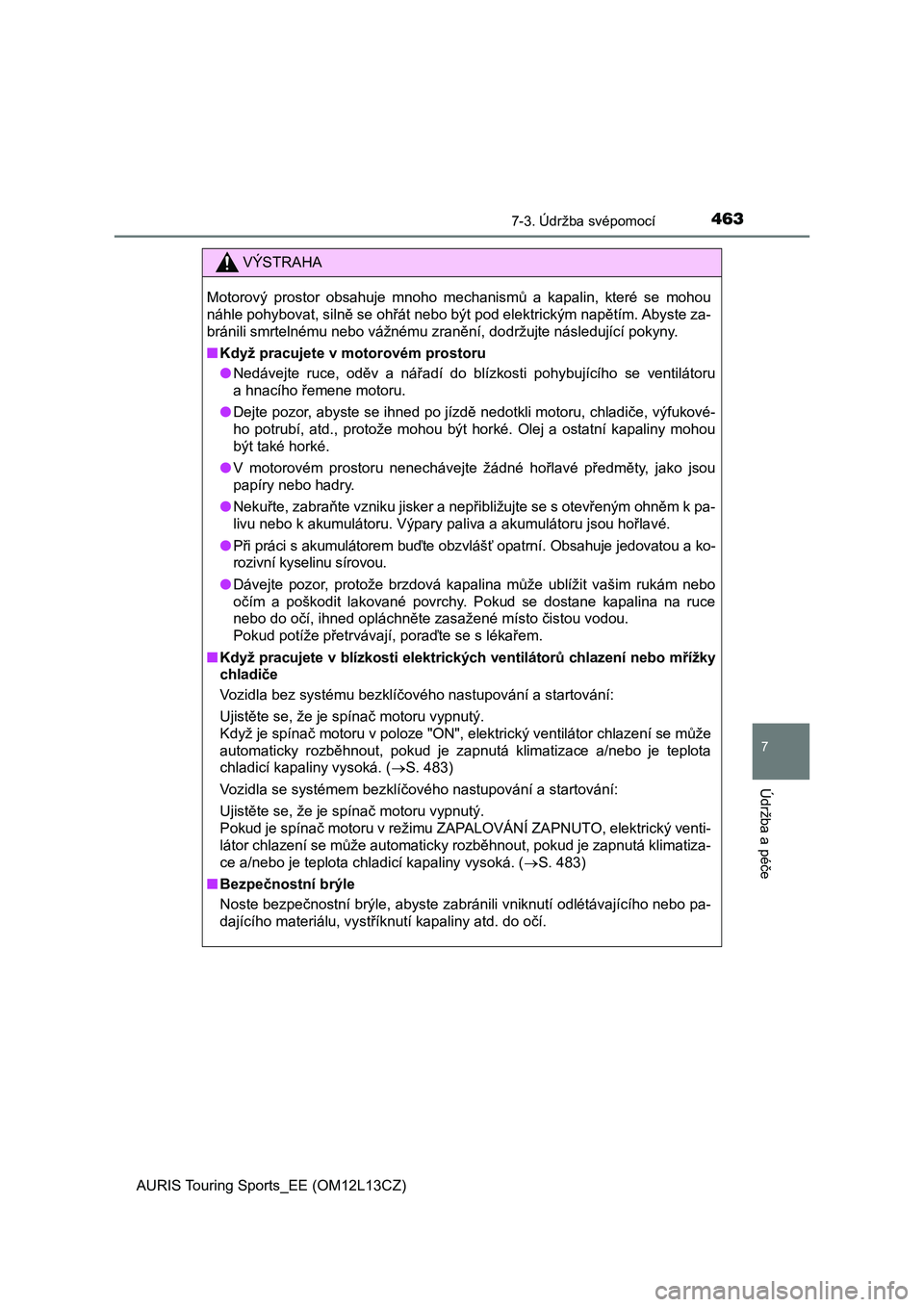

4637-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
7
Údržba a péče
VÝSTRAHA
Motorový prostor obsahuje mnoho mechanismů a kapalin, které se mohou
náhle pohybovat, silně se ohřát nebo být pod elektrickým napětím. Abyste za-
bránili smrtelnému nebo vážnému zranění, dodržujte následující pokyny.
■Když pracujete v motorovém prostoru
●Nedávejte ruce, oděv a nářadí do blízkosti pohybujícího se ventilátoru
a hnacího řemene motoru.
●Dejte pozor, abyste se ihned po jízdě nedotkli motoru, chladiče, výfukové-
ho potrubí, atd., protože mohou být horké. Olej a ostatní kapaliny mohou
být také horké.
●V motorovém prostoru nenechávejte žádné hořlavé předměty, jako jsou
papíry nebo hadry.
●Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným ohněm k pa-
livu nebo k akumulátoru. Výpary paliva a akumulátoru jsou hořlavé.
●Při práci s akumulátorem buďte obzvlášť opatrní. Obsahuje jedovatou a ko-
rozivní kyselinu sírovou.
●Dávejte pozor, protože brzdová kapalina může ublížit vašim rukám nebo
očím a poškodit lakované povrchy. Pokud se dostane kapalina na ruce
nebo do očí, ihned opláchněte zasažené místo čistou vodou.
Pokud potíže přetrvávají, poraďte se s lékařem.
■Když pracujete v blízkosti elektrických ventilátorů chlazení nebo mřížky
chladiče
Vozidla bez systému bezklíčového nastupování a startování:
Ujistěte se, že je spínač motoru vypnutý.
Když je spínač motoru v poloze "ON", elektrický ventilátor chlazení se může
automaticky rozběhnout, pokud je zapnutá klimatizace a/nebo je teplota
chladicí kapaliny vysoká. (S. 483)
Vozidla se systémem bezklíčového nastupování a startování:
Ujistěte se, že je spínač motoru vypnutý.
Pokud je spínač motoru v režimu ZAPALOVÁNÍ ZAPNUTO, elektrický venti-
látor chlazení se může automaticky rozběhnout, pokud je zapnutá klimatiza-
ce a/nebo je teplota chladicí kapaliny vysoká. (S. 483)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste zabránili vniknutí odlétávajícího nebo pa-
dajícího materiálu, vystříknutí kapaliny atd. do očí.

4647-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
UPOZORNĚNÍ
■Pokud vyjmete filtr čističe vzduchu
Jízda s vyjmutým filtrem čističe vzduchu může způsobit nadměrné opotře-
bení motoru díky nečistotám ve vzduchu.
■Pokud je hladina kapaliny nízká nebo vysoká
Je normální, že hladina brzdové kapaliny mírně klesne, když se opotřebují
brzdové destičky, nebo když hladina kapaliny v nádržce je vysoká.
Pokud je nutné časté doplňování nádržky, může to signalizovat vážný pro-
blém.

4657-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
7
Údržba a péče
Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
Zatáhněte nahoru pomocnou
páčku západky a zvedněte ka-
potu.
Otevřenou kapotu podepřete
vložením podpěrné tyče do ot-
voru.
Kapota
Uvolněte zámek zevnitř vozidla, abyste otevřeli kapotu.
1
2
3

4667-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
VÝSTRAHA
■Kontrola před jízdou
<003d004e00520051005700550052004f0058004d00570048000f0003005d004700440003004d00480003004e004400530052005700440003007e0053004f0051010c0003005d00440059011c004800510069000300440003005d00440050004e0051005800
57004400110003>
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způso-
bit nehodu s následkem smrti nebo vážných zranění.
■Po nasazení podpěrné tyče do otvoru
Ujistěte se, že tyč podpírá kapotu bezpečně tak, aby nespadla na vaši hlavu
nebo tělo.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili před zavřením kapoty do její pří-
chytky. Zavírání kapoty s podpěrnou tyčí, která není upevněna v příchytce,
by mohlo způsobit prohnutí kapoty.

4677-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
7
Údržba a péče
◆Vpředu
◆Vzadu
Ty p A
Ty p B
Umístění podlahového zvedáku
Když používáte podlahový zvedák, dodržujte pokyny uvedené
v příručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když vaše vozidlo zvedáte pomocí podlahového zvedáku, umís-
těte zvedák správně. Nesprávné umístění může vaše vozidlo po-
škodit nebo způsobit zranění.

4687-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)■
Motor 1NR-FE
Motorový prostor
Nádržka kapaliny ostřikovačů
(S. 487)
Nádržka chladicí kapaliny
motoru (S. 481)
Uzávěr plnicího hrdla moto-
rového oleje (S. 476)
Měrka hladiny motorového
oleje (S. 473)Akumulátor (S. 484)
Pojistková skříňka (S. 514)
Elektrický ventilátor chlazení
Kondenzátor (S. 483)
Chladič (S. 483)1
2
3
4
5
6
7
8
9

4697-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
7
Údržba a péče
■Motor 1ZR-FAE
Nádržka kapaliny ostřikovačů
(S. 487)
Nádržka chladicí kapaliny
motoru (S. 481)
Uzávěr plnicího hrdla moto-
rového oleje (S. 476)
Měrka hladiny motorového
oleje (S. 473)Akumulátor (S. 484)
Pojistková skříňka (S. 514)
Elektrický ventilátor chlazení
Kondenzátor (S. 483)
Chladič (S. 483)1
2
3
4
5
6
7
8
9

4707-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)■
Motor 8NR-FTS
Nádržka chladicí kapaliny
motoru (S. 481)
Nádržka chladicí kapaliny
mezichladiče (S. 482)
Uzávěr plnicího hrdla moto-
rového oleje (S. 476)
Měrka hladiny motorového
oleje (S. 473)Akumulátor (S. 484)
Pojistková skříňka (S. 514)
Chladič (S. 483)
Kondenzátor (S. 483)
Elektrické ventilátory chlazení
Mezichladič
Nádržka kapaliny ostřikovačů
(S. 487)1
2
3
4
5
6
7
8
9
10
11
