TOYOTA AURIS TOURING SPORTS 2017 Instructieboekje (in Dutch)

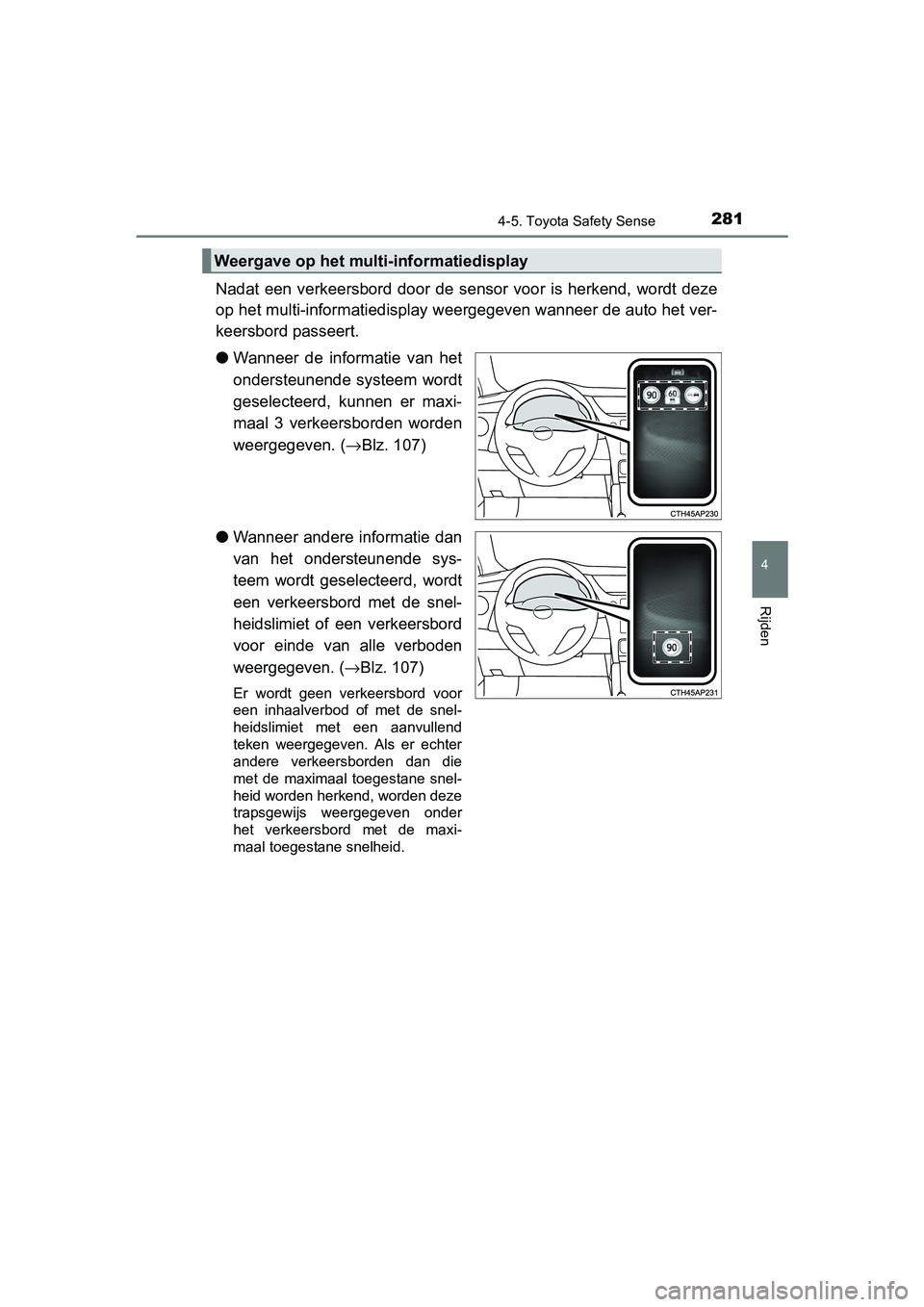

2814-5. Toyota Safety Sense
AURIS Touring Sports_EE (12L13E)
4
Rijden
Nadat een verkeersbord door de sensor voor is herkend, wordt deze
op het multi-informatiedisplay weergegeven wanneer de auto het ver-
keersbord passeert.
● Wanneer de informatie van het
ondersteunende systeem wordt
geselecteerd, kunnen er maxi-
maal 3 verkeersborden worden
weergegeven. ( →Blz. 107)
●
Wanneer andere informatie dan
van het ondersteunende sys-
teem wordt geselecteerd, wordt
een verkeersbord met de snel-
heidslimiet of een verkeersbord
voor einde van alle verboden
weergegeven. (
→Blz. 107)
Er wordt geen verkeersbord voor
een inhaalverbod of met de snel-
heidslimiet met een aanvullend
teken weergegeven. Als er echter
andere verkeersborden dan die
met de maximaal toegestane snel-
heid worden herkend, worden deze
trapsgewijs weergegeven onder
het verkeersbord met de maxi-
maal toegestane snelheid.
Weergave op het multi-informatiedisplay
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 281 Tuesday , November 1, 2016 10:28 AM

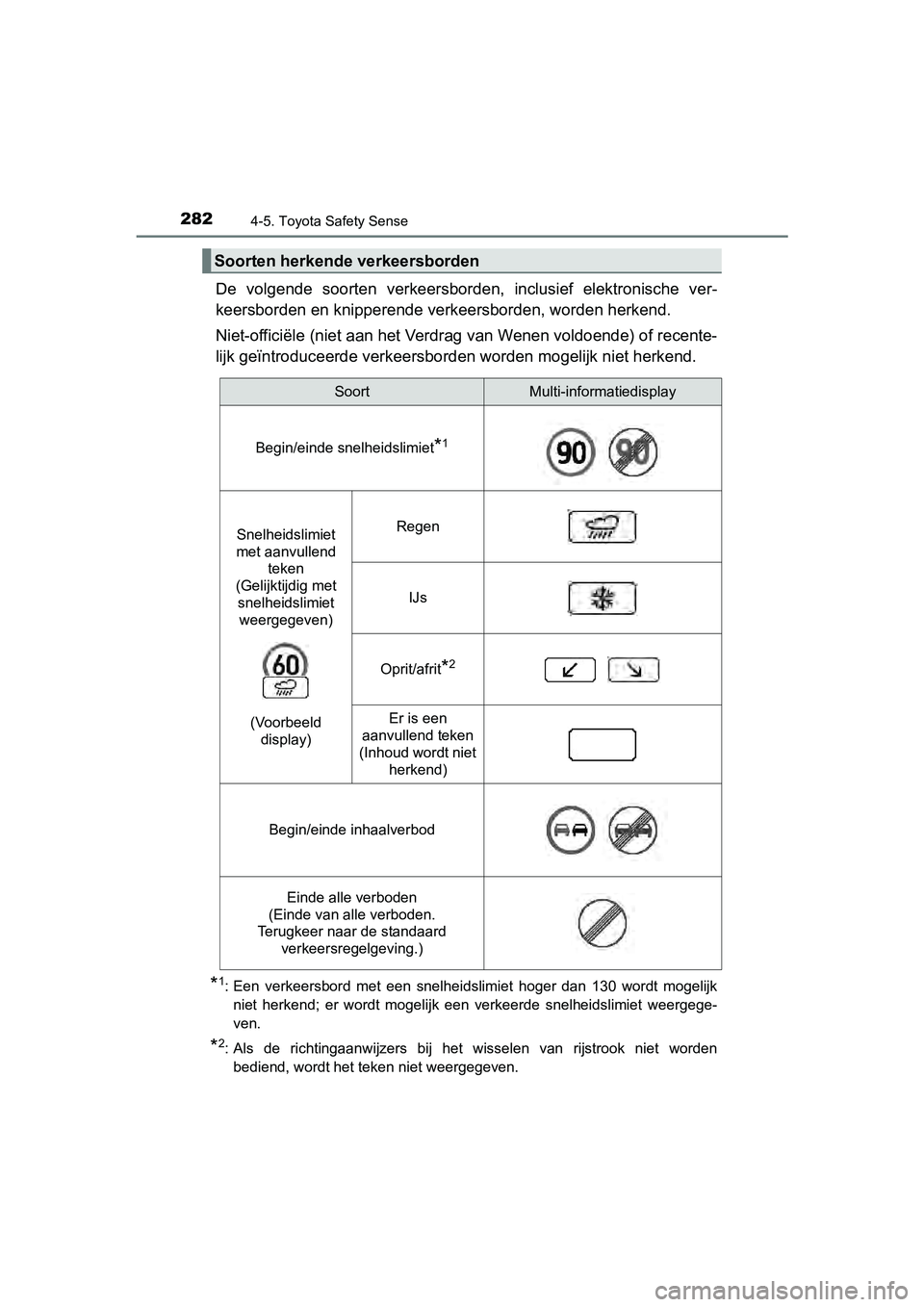

2824-5. Toyota Safety Sense
AURIS Touring Sports_EE (12L13E)
De volgende soorten verkeersborden, inclusief elektronische ver-
keersborden en knipperende ve rkeersborden, worden herkend.
Niet-officiële (niet aan het Verdrag van Wenen voldoende) of re cente-
lijk geïntroduceerde ver keersborden worden mogelijk niet herkend.
*1: Een verkeersbord met een snelheidslimiet hoger dan 130 wordt m ogelijk
niet herkend; er wordt mogelijk een verkeerde snelheidslimiet w eergege-
ven.
*2: Als de richtingaanwijzers bij het wisselen van rijstrook niet worden
bediend, wordt het teken niet weergegeven.
Soorten herkende verkeersborden
SoortMulti-informatiedisplay
Begin/einde snelheidslimiet*1
Snelheidslimiet
met aanvullend teken
(Gelijktijdig met
snelheidslimiet weergegeven)
(Voorbeeld display)Regen
IJs
Oprit/afrit*2
Er is een
aanvullend teken
(Inhoud wordt niet herkend)
Begin/einde inhaalverbod
Einde alle verboden
(Einde van alle verboden.
Terugkeer naar de standaard verkeersregelgeving.)
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 282 Tuesday , November 1, 2016 10:28 AM

2834-5. Toyota Safety Sense
AURIS Touring Sports_EE (12L13E)
4
Rijden
In de volgende situaties waarschuwt het RSA-systeem de bestuurder
m.b.v. een waarschuwingsdisplay.
● Wanneer de rijsnelheid de drempelwaarde voor de snelheidswaar-
schuwing in relatie tot de maxi mumsnelheid op het op het multi-
informatiedisplay weergegeven verkeersbord overschrijdt, veran-
dert de kleur van het verkeersbord.
● Als wordt gesignaleerd dat uw auto een ander voertuig inhaalt t er-
wijl er een verkeersbord voor een inhaalverbod wordt weergegeve n
op het multi-informatiedisplay, gaat het verkeersbord knipperen .
Afhankelijk van de situatie wordt de verkeerssituatie (richting en snel-
heid van het verkeer en hoeveelh eid verkeer) mogelijk niet goed
gesignaleerd en werkt het waarschuwingsdisplay mogelijk niet go ed.
■Automatisch uitschakelen van weergave verkeersborden RSA
In de volgende situaties worden een of meer verkeersborden auto matisch uit-
geschakeld.
● Een nieuw verkeersbord wordt over een bepaalde afstand niet herkend.
● De weg verandert als gevolg van een afslag naar links of rechts, enz.
Afhankelijk van de situatie wordt het rijgedrag (keren, rijstro okwisseling,
enz.) mogelijk niet goed gesignaleerd en werkt het automatisch uitschake-
len mogelijk niet goed.
Waarschuwingsscherm
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 283 Tuesday , November 1, 2016 10:28 AM

2844-5. Toyota Safety Sense
AURIS Touring Sports_EE (12L13E)■
Omstandigheden waaronder de functie mogelijk niet goed werkt of niet
goed signaleert
In de volgende situaties werkt de RSA niet normaal en worden ve rkeersbor-
den mogelijk niet herkend, worden onjuiste verkeersborden weerg egeven,
enz. Dit duidt echter niet op een storing.
● De sensor voor is niet goed uitgelijnd doordat de sensor, enz. is blootge-
steld aan hevige schokken.
● Er zit(ten) vuil, sneeuw, stickers, enz. op de voorruit in de b uurt van de sen-
sor voor.
● Onder barre weersomstandigheden, bijvoorbeeld bij zware regenva l, mist,
sneeuw of zandstormen
● Licht van een tegenligger, de zon, enz. dringt de sensor voor binnen.
● Het verkeersbord is klein, vuil, vervaagd, gekanteld of krom of , in geval van
een elektronisch verkeersbord, het contrast is slecht.
● Het verkeersbord gaat helemaal of gedeeltelijk verscholen achte r boombla-
deren, een paal, o.i.d.
● Het verkeersbord is alleen voor korte tijd zichtbaar voor de se nsor voor.
● De omgeving (bij afslaan, rijstrookwisseling, enz.) wordt onjui st beoordeeld.
● Ook wanneer een verkeersbord niet van toepassing is op de rijst rook waar
op dat moment op wordt gereden, staat dit bord wel direct na ee n vertakking
van de snelweg of bij een aangrenzende rijstrook net voordat ri jstroken
samenkomen.
● Er zitten stickers op de achterzijde van de voorligger.
● Er wordt een verkeersbord herkend dat lijkt op een verkeersbord dat com-
patibel is met het systeem.
● Er wordt met de auto in een land gereden waar het verkeer aan d e andere
kant rijdt.
● Mogelijk worden verkeersborden met de snelheidslimiet voor para llelwegen
gesignaleerd en weergegeven (wanneer deze in het zicht van de s ensor
voor staan) terwijl de auto op de hoofdweg rijdt.
● Mogelijk worden verkeersborden met de maximaal toegestane snelh eid
voor afslagen van rotondes gesignaleerd en weergegeven (wanneer deze in
het zicht van de sensor voor staan) terwijl de auto op de roton de rijdt.
● De snelheidsinformatie die op het instrumentenpaneel wordt weer gegeven
verschilt mogelijk met de informatie die wordt weergegeven op h et naviga-
tiesysteem (indien aanwezig) als gevolg van de gebruikte kaartgegevens
van het navigatiesysteem.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 284 Tuesday , November 1, 2016 10:28 AM

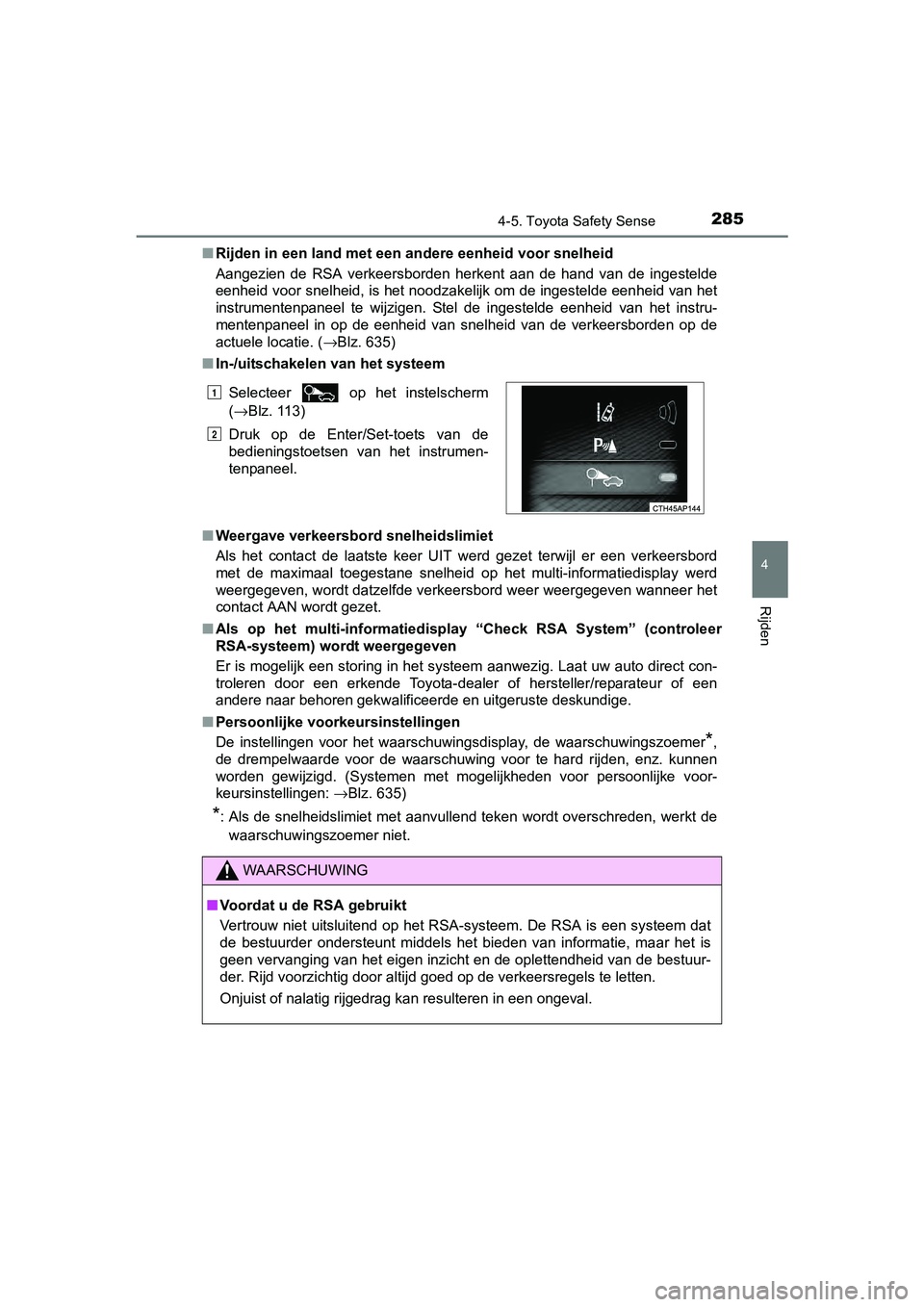

2854-5. Toyota Safety Sense
AURIS Touring Sports_EE (12L13E)
4
Rijden
■Rijden in een land met een andere eenheid voor snelheid
Aangezien de RSA verkeersborden herkent aan de hand van de inge stelde
eenheid voor snelheid, is het noodzakelijk om de ingestelde een heid van het
instrumentenpaneel te wijzigen. Stel de ingestelde eenheid van het instru-
mentenpaneel in op de eenheid van snelheid van de verkeersborde n op de
actuele locatie. ( →Blz. 635)
■ In-/uitschakelen van het systeem
■ Weergave verkeersbord snelheidslimiet
Als het contact de laatste keer UIT werd gezet terwijl er een v erkeersbord
met de maximaal toegestane snelheid op het multi-informatiedisp lay werd
weergegeven, wordt datzelfde verkeersbord weer weergegeven wann eer het
contact AAN wordt gezet.
■ Als op het multi-informatiedisplay “Check RSA System” (controle er
RSA-systeem) wordt weergegeven
Er is mogelijk een storing in het systeem aanwezig. Laat uw aut o direct con-
troleren door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Persoonlijke voorkeursinstellingen
De instellingen voor het waarschuw ingsdisplay, de waarschuwingszoemer
*,
de drempelwaarde voor de waarschu wing voor te hard rijden, enz. kunnen
worden gewijzigd. (Systemen met mogelijkheden voor persoonlijke voor-
keursinstellingen: →Blz. 635)
*: Als de snelheidslimiet met aanvullend teken wordt overschreden, werkt de
waarschuwingszoemer niet. Selecteer op het instelscherm
(→Blz. 113)
Druk op de Enter/Set-toets van de
bedieningstoetsen van het instrumen-
tenpaneel.
WAARSCHUWING
■ Voordat u de RSA gebruikt
Vertrouw niet uitsluitend op het RSA-systeem. De RSA is een sys teem dat
de bestuurder ondersteunt middels het bieden van informatie, ma ar het is
geen vervanging van het eigen inzicht en de oplettendheid van d e bestuur-
der. Rijd voorzichtig door altijd goed op de verkeersregels te letten.
Onjuist of nalatig rijgedrag kan resulteren in een ongeval.
1
2
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 285 Tuesday , November 1, 2016 10:28 AM

286
AURIS Touring Sports_EE (12L13E)
4-6. Gebruik van de ondersteunende systemen
◆Wanneer de selectiehendel in stand D of M staat
■Uitzetten van de motor
Trap terwijl u met de selectie-
hendel in stand D of M rijdt het
rempedaal in en breng de auto
tot stilstand.
Het controlelampje van het Stop
& Start-systeem gaat branden.
■
Opnieuw starten van de motor
Laat het rempedaal los.
Het controlelampje van het Stop & Start-systeem gaat uit.
Stop & Start-syst eem (Smart Stop)∗
∗: Indien aanwezig
Het Stop & Start-systeem schakelt de motor uit en start deze
weer overeenkomstig de bediening van het rempedaal en de
selectiehendel (auto's met Multi drive CVT) of het koppelingspe-
daal (auto's met handgeschakelde transmissie) als de auto tot
stilstand wordt gebracht.
Werking Stop & Start-systeem (auto's met Multidrive CVT)
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 286 Tuesday , November 1, 2016 10:28 AM

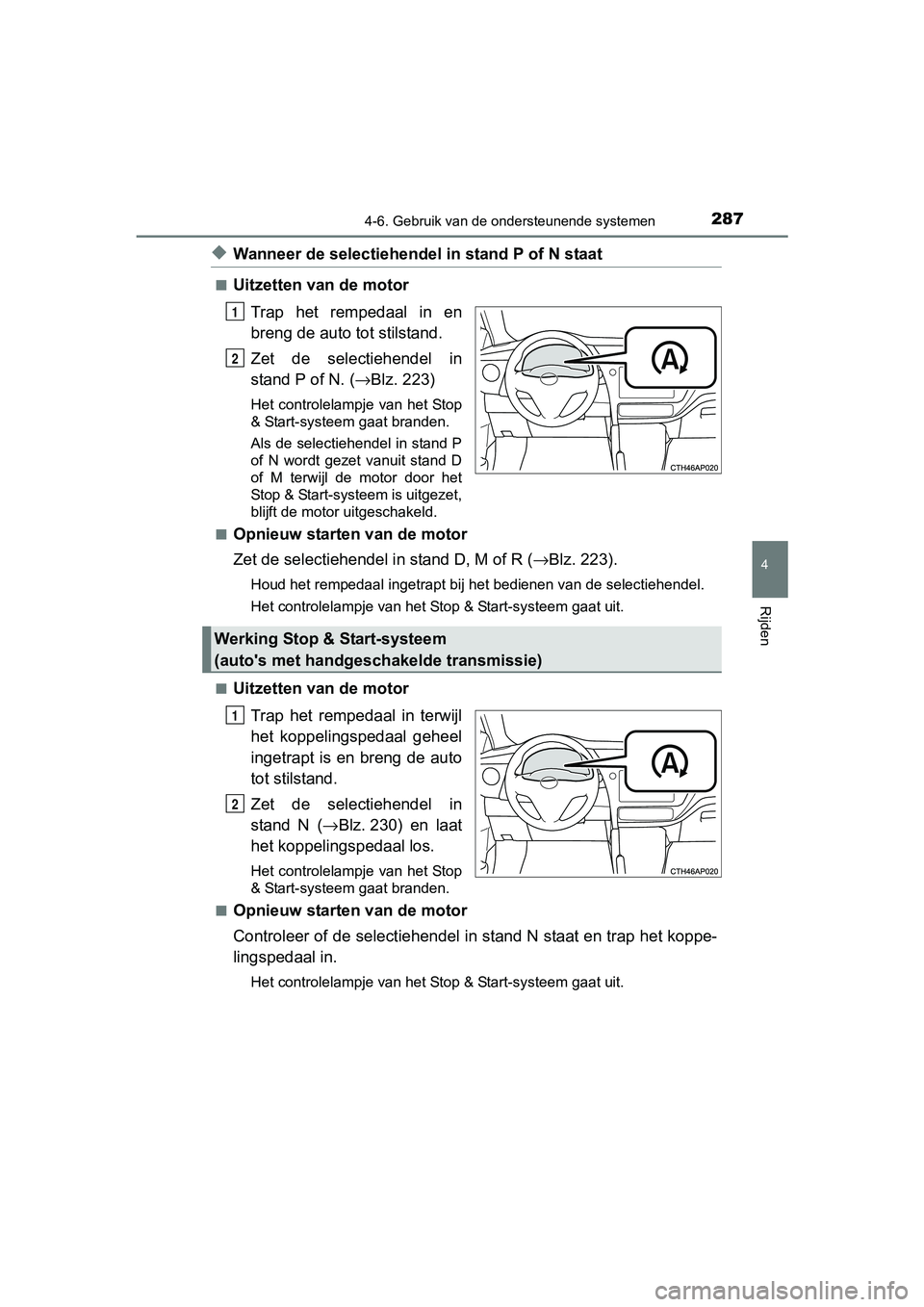

2874-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)
4
Rijden
◆Wanneer de selectiehendel in stand P of N staat
■Uitzetten van de motor
Trap het rempedaal in en
breng de auto tot stilstand.
Zet de selectiehendel in
stand P of N. ( →Blz. 223)
Het controlelampje van het Stop
& Start-systeem gaat branden.
Als de selectiehendel in stand P
of N wordt gezet vanuit stand D
of M terwijl de motor door het
Stop & Start-systeem is uitgezet,
blijft de motor uitgeschakeld.
■
Opnieuw starten van de motor
Zet de selectiehendel i n stand D, M of R (→Blz. 223).
Houd het rempedaal ingetrapt bij het bedienen van de selectiehe ndel.
Het controlelampje van het Stop & Start-systeem gaat uit.
■
Uitzetten van de motor Trap het rempedaal in terwijl
het koppelingspedaal geheel
ingetrapt is en breng de auto
tot stilstand.
Zet de selectiehendel in
stand N ( →Blz. 230) en laat
het koppelingspedaal los.
Het controlelampje van het Stop
& Start-systeem gaat branden.
■
Opnieuw starten van de motor
Controleer of de selectiehendel in stand N staat en trap het ko ppe-
lingspedaal in.
Het controlelampje van het Stop & Start-systeem gaat uit.
1
2
Werking Stop & Start-systeem
(auto's met handgeschakelde transmissie)
1
2
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 287 Tuesday , November 1, 2016 10:28 AM

2884-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)
Druk op de uitschakeltoets van
het Stop & Start-systeem om het
Stop & Start-systeem uit te scha-
kelen.
Het controlelampje uitgeschakeld
Stop & Start-systeem gaat bran-
den.
Als nogmaals op de toets wordt
gedrukt, wordt het Stop & Start-
systeem weer ingeschakeld en
gaat het controlelampje uitgescha-
keld Stop & Start-systeem uit.
■
Automatisch opnieuw inschakelen van het Stop & Start-sys-
teem
Auto's zonder Smart entry -systeem en startknop
Zelfs als het Stop & Start-systeem is uitgeschakeld met de uits cha-
keltoets van het Stop & Start-systeem, zal het s ysteem automatisch
weer worden ingeschakeld als de motor weer wordt gestart nadat
het contact UIT is gezet.
Auto's met Smart entry-systeem en startknop
Zelfs als het Stop & Start-systeem is uitgeschakeld met de uits cha-
keltoets van het Stop & Start-systeem, zal het s ysteem automatisch
weer worden ingeschakeld als de motor weer wordt gestart nadat
het contact UIT is gezet.
■Als op de uitschakeltoets van het Stop & Start-systeem wordt
gedrukt terwijl de auto stilstaat
● Als de motor is uitgezet door het Stop & Start-systeem, kunt u de
motor weer starten door op de uitschakeltoets van het Stop &
Start-systeem te drukken.
Vanaf de volgende keer dat de auto tot stilstand wordt gebracht
(nadat het Stop & Start-systeem is uitgeschakeld), zal de motor
niet worden uitgezet.
● Als het Stop & Start-systeem is uitgeschakeld en op de uitscha-
keltoets van het Stop & Start-systeem wordt gedrukt, wordt het
systeem weer ingeschakeld, maar zal de motor blijven draaien.
Vanaf de volgende keer dat de auto tot stilstand wordt gebracht
(nadat het Stop & Start-systeem is ingeschakeld), zal de motor
worden uitgezet.
Uitschakelen van het Stop & Start-systeem
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 288 Tuesday , November 1, 2016 10:28 AM

2894-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)
4
Rijden
Als de motor wordt uitgeschakeld door het Stop & Start-systeem wan-
neer de auto op een helling rijd t, worden de remmen nog enige t ijd
bekrachtigd om te voorkomen dat de auto achteruitrolt voordat d e
motor weer wordt gestart en er aandrijfkracht wordt gegenereerd .
Als er aandrijfkracht wordt gegenereerd, wordt de vastgehouden rem-
kracht automatisch uitgeschakeld.
●Deze functie werkt zowel op vlakke oppervlakken als op steile h ellin-
gen.
●De remmen kunnen geluid maken, maar dit duidt niet op een stori ng.
●De reactie van het rempedaal kan veranderen en er kunnen trillingen
aanwezig zijn, maar dit duidt niet op een storing.
■ Werkingsvoorwaarden
●Het Stop & Start-systeem werkt als aan de volgende voorwaarden wordt vol-
daan:
• Auto's met Multidrive CVT: Het rempedaal wordt stevig ingetrap t.
• Auto's met Multidrive CVT: De selectiehendel staat in een ande re stand
dan R.
• is uit.
• De veiligheidsgordel van de bestuurder is vastgemaakt.
• De motor is op bedrijfstemperatuur.
• Het bestuurdersportier is gesloten.
• Auto's met Multidrive CVT: Het gaspedaal wordt niet ingetrapt.
• Auto's met handgeschakelde transmissie: Het koppelingspedaal w ordt
niet ingetrapt.
• De buitentemperatuur is -5°C of hoger.
• Auto's met handgeschakelde transmissie: De selectiehendel staa t in
stand N.
• De motorkap is gesloten.
Hill Start Assist Control ( auto's met Multidrive CVT)
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 289 Tuesday , November 1, 2016 10:28 AM

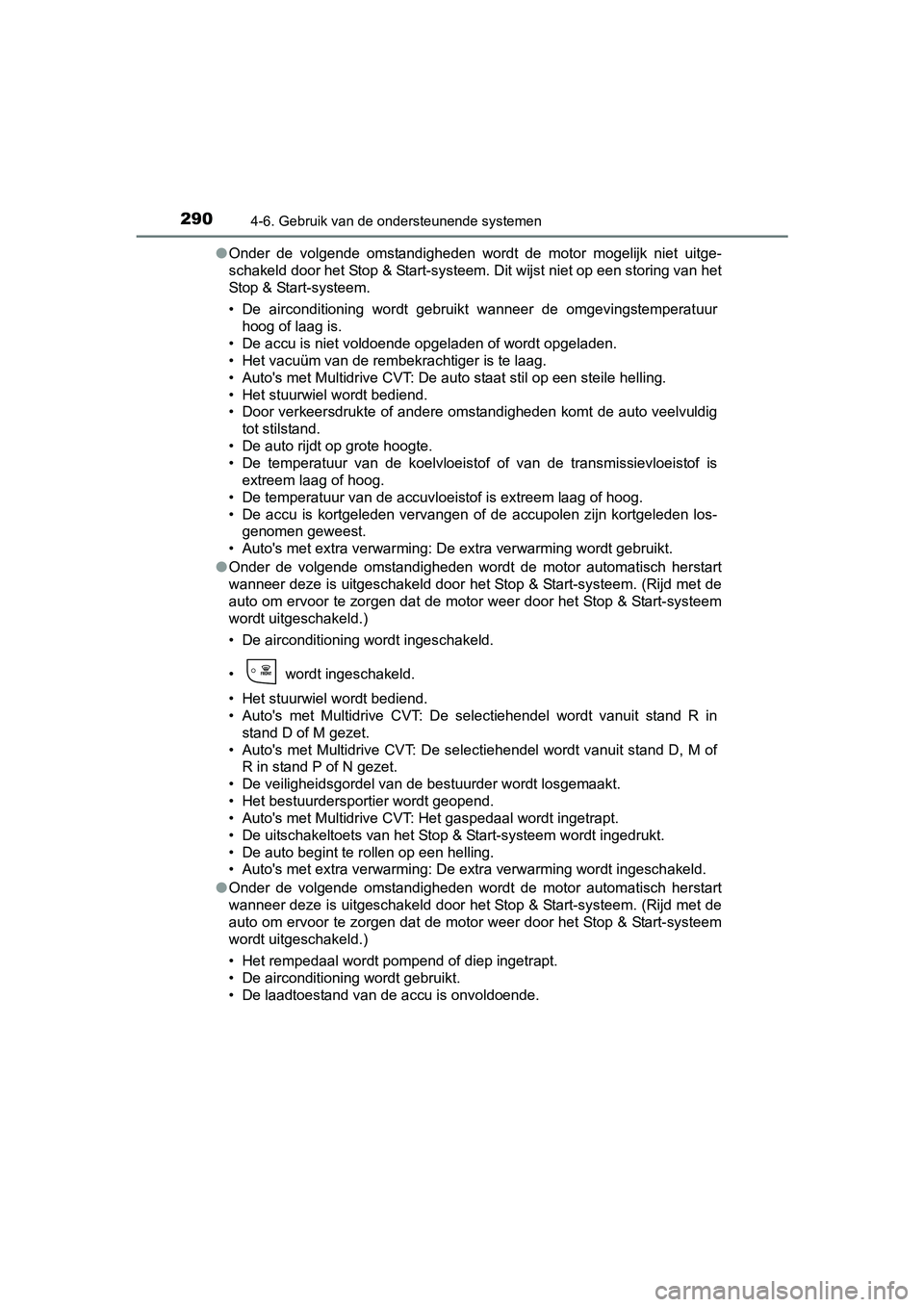

2904-6. Gebruik van de ondersteunende systemen
AURIS Touring Sports_EE (12L13E)●
Onder de volgende omstandigheden wordt de motor mogelijk niet u itge-
schakeld door het Stop & Start-systeem. Dit wijst niet op een storing van het
Stop & Start-systeem.
• De airconditioning wordt gebruikt wanneer de omgevingstemperat uur
hoog of laag is.
• De accu is niet voldoende opgeladen of wordt opgeladen.
• Het vacuüm van de rembekrachtiger is te laag.
• Auto's met Multidrive CVT: De auto staat stil op een steile he lling.
• Het stuurwiel wordt bediend.
• Door verkeersdrukte of andere omstandigheden komt de auto veel vuldig
tot stilstand.
• De auto rijdt op grote hoogte.
• De temperatuur van de koelvloeistof of van de transmissievloei stof is
extreem laag of hoog.
• De temperatuur van de accuvloeistof is extreem laag of hoog.
• De accu is kortgeleden vervangen of de accupolen zijn kortgeleden los- genomen geweest.
• Auto's met extra verwarming: De extra verwarming wordt gebruikt.
● Onder de volgende omstandigheden wordt de motor automatisch her start
wanneer deze is uitgeschakeld door het Stop & Start-systeem. (Rijd met de
auto om ervoor te zorgen dat de motor weer door het Stop & Start-systeem
wordt uitgeschakeld.)
• De airconditioning wordt ingeschakeld.
• wordt ingeschakeld.
• Het stuurwiel wordt bediend.
• Auto's met Multidrive CVT: De selectiehendel wordt vanuit stan d R in
stand D of M gezet.
• Auto's met Multidrive CVT: De selectiehendel wordt vanuit stan d D, M of
R in stand P of N gezet.
• De veiligheidsgordel van de bestuurder wordt losgemaakt.
• Het bestuurdersportier wordt geopend.
• Auto's met Multidrive CVT: Het gaspedaal wordt ingetrapt.
• De uitschakeltoets van het Stop & Start-systeem wordt ingedrukt.
• De auto begint te rollen op een helling.
• Auto's met extra verwarming: De extra verwarming wordt ingesch akeld.
● Onder de volgende omstandigheden wordt de motor automatisch her start
wanneer deze is uitgeschakeld door het Stop & Start-systeem. (Rijd met de
auto om ervoor te zorgen dat de motor weer door het Stop & Start-systeem
wordt uitgeschakeld.)
• Het rempedaal wordt pompend of diep ingetrapt.
• De airconditioning wordt gebruikt.
• De laadtoestand van de accu is onvoldoende.
AURIS Touring Sports_OM_Europe _OM12L13E.book Page 290 Tuesday , November 1, 2016 10:28 AM
