TOYOTA AURIS TOURING SPORTS 2017 Instruksjoner for bruk (in Norwegian)

4908-2. Tiltak i en nødssituasjon
AURIS Touring Sports (OM12L13NO)

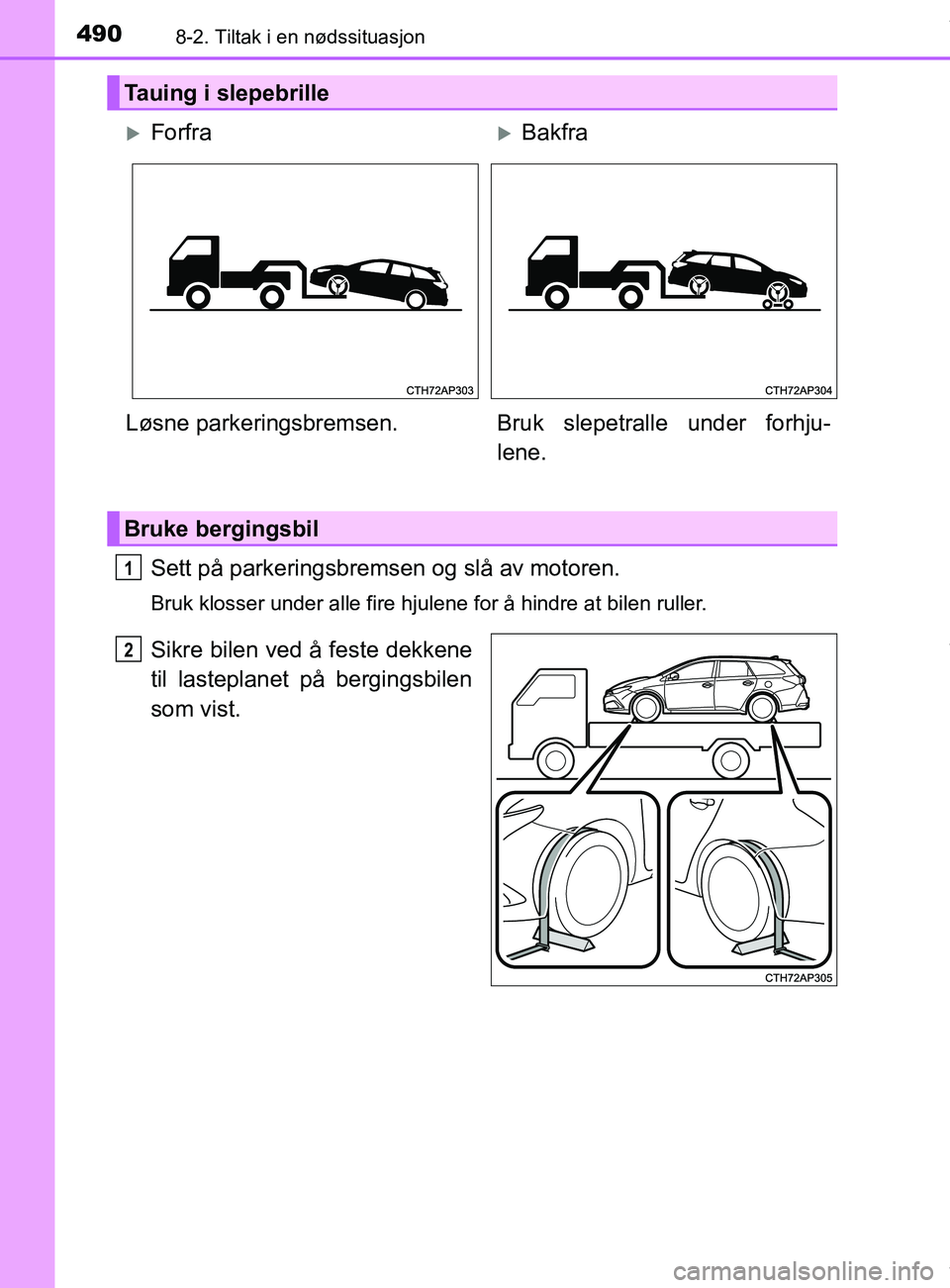

Sett på parkeringsbremsen og slå av motoren.
Bruk klosser under alle fire hjulene for å hindre at bilen ruller.
Sikre bilen ved å feste dekkene
til lasteplanet på bergingsbilen
som vist.
Tauing i slepebrille
ForfraBakfra
Løsne parkeringsbremsen. Bruk slepetralle under forhju- lene.
Bruke bergingsbil
1
2
OM12L13NO.book Page 490 Monday, January 30, 2017 9:39 AM

4918-2. Tiltak i en nødssituasjon
AURIS Touring Sports (OM12L13NO)
8
Hvis det oppstår problemer

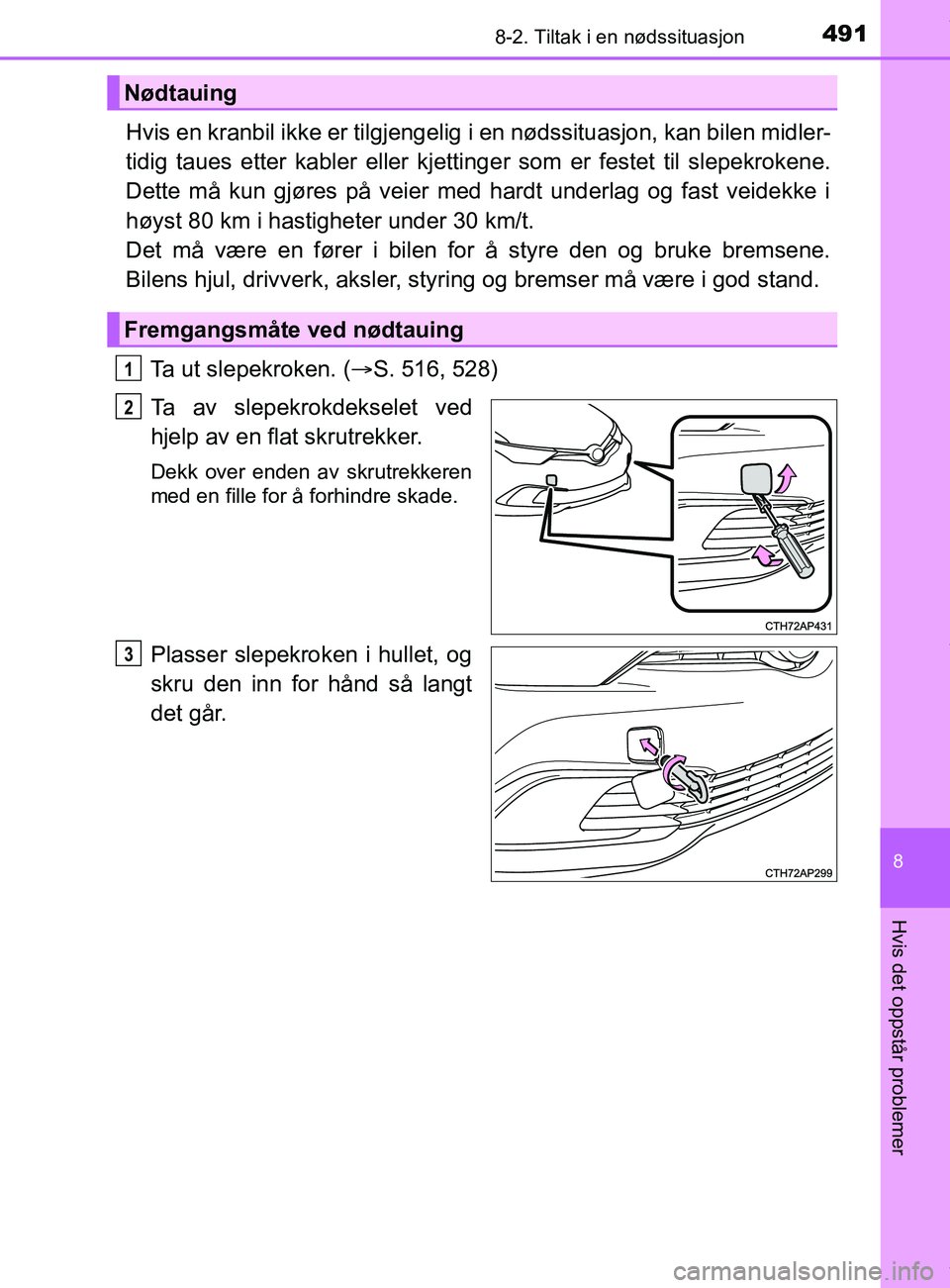

Hvis en kranbil ikke er tilgjengelig i en nødssituasjon, kan bilen midler-
tidig taues etter kabler eller kjettinger som er festet til slepekrokene.
Dette må kun gjøres på veier med hardt underlag og fast veidekke i
høyst 80 km i hastigheter under 30 km/t.
Det må være en fører i bilen for å styre den og bruke bremsene.
Bilens hjul, drivverk, aksler, styring og bremser må være i god stand.
Ta ut slepekroken. ( S. 516, 528)
Ta av slepekrokdekselet ved
hjelp av en flat skrutrekker.
Dekk over enden av skrutrekkeren
med en fille for å forhindre skade.
Plasser slepekroken i hullet, og
skru den inn for hånd så langt
det går.
Nødtauing
Fremgangsmåte ved nødtauing
1
2
3
OM12L13NO.book Page 491 Monday, January 30, 2017 9:39 AM

4928-2. Tiltak i en nødssituasjon
AURIS Touring Sports (OM12L13NO)

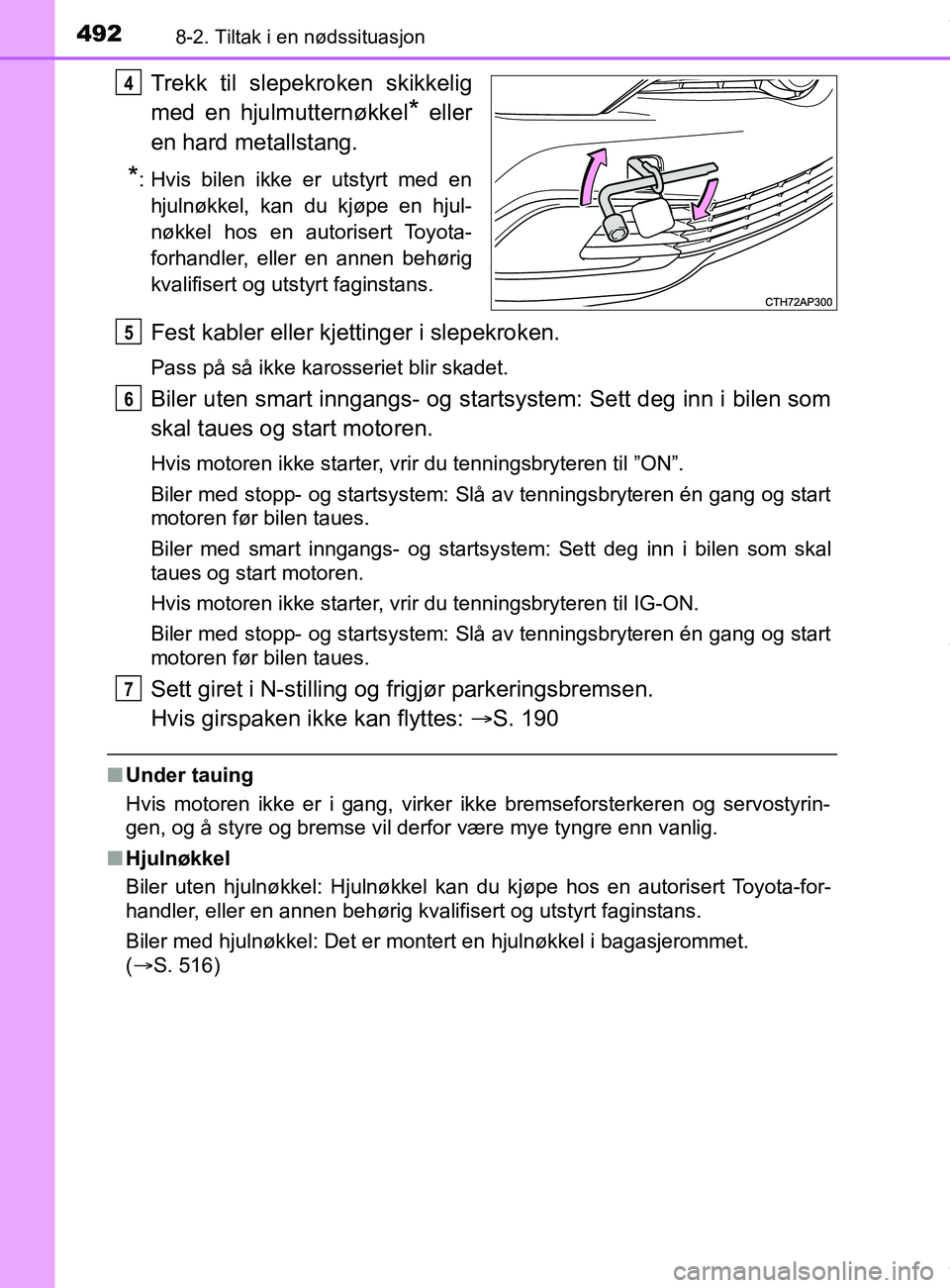

Trekk til slepekroken skikkelig
med en hjulmutternøkkel
* eller
en hard metallstang.
*: Hvis bilen ikke er utstyrt med en hjulnøkkel, kan du kjøpe en hjul-
nøkkel hos en autorisert Toyota-
forhandler, eller en annen behørig
kvalifisert og utstyrt faginstans.
Fest kabler eller kjettinger i slepekroken.
Pass på så ikke karosseriet blir skadet.
Biler uten smart inngangs- og startsystem: Sett deg inn i bilen som
skal taues og start motoren.
Hvis motoren ikke starter, vrir du tenningsbryteren til ”ON”.
Biler med stopp- og startsystem: Slå av tenningsbryteren én gang og start
motoren før bilen taues.
Biler med smart inngangs- og startsystem: Sett deg inn i bilen som skal
taues og start motoren.
Hvis motoren ikke starter, vrir du tenningsbryteren til IG-ON.
Biler med stopp- og startsystem: Slå av tenningsbryteren én gang og start
motoren før bilen taues.
Sett giret i N-stilling og frigjør parkeringsbremsen.
Hvis girspaken ikke kan flyttes: S. 190
nUnder tauing
Hvis motoren ikke er i gang, virker ikke bremseforsterkeren og servostyrin-
gen, og å styre og bremse vil derfor være mye tyngre enn vanlig.
n Hjulnøkkel
Biler uten hjulnøkkel: Hjulnøkkel kan du kjøpe hos en autorisert Toyota-for-
handler, eller en annen behørig kvalifisert og utstyrt faginstans.
Biler med hjulnøkkel: Det er montert en hjulnøkkel i bagasjerommet.
(S. 516)
4
5
6
7
OM12L13NO.book Page 492 Monday, January 30, 2017 9:39 AM

4938-2. Tiltak i en nødssituasjon
AURIS Touring Sports (OM12L13NO)
8
Hvis det oppstår problemer

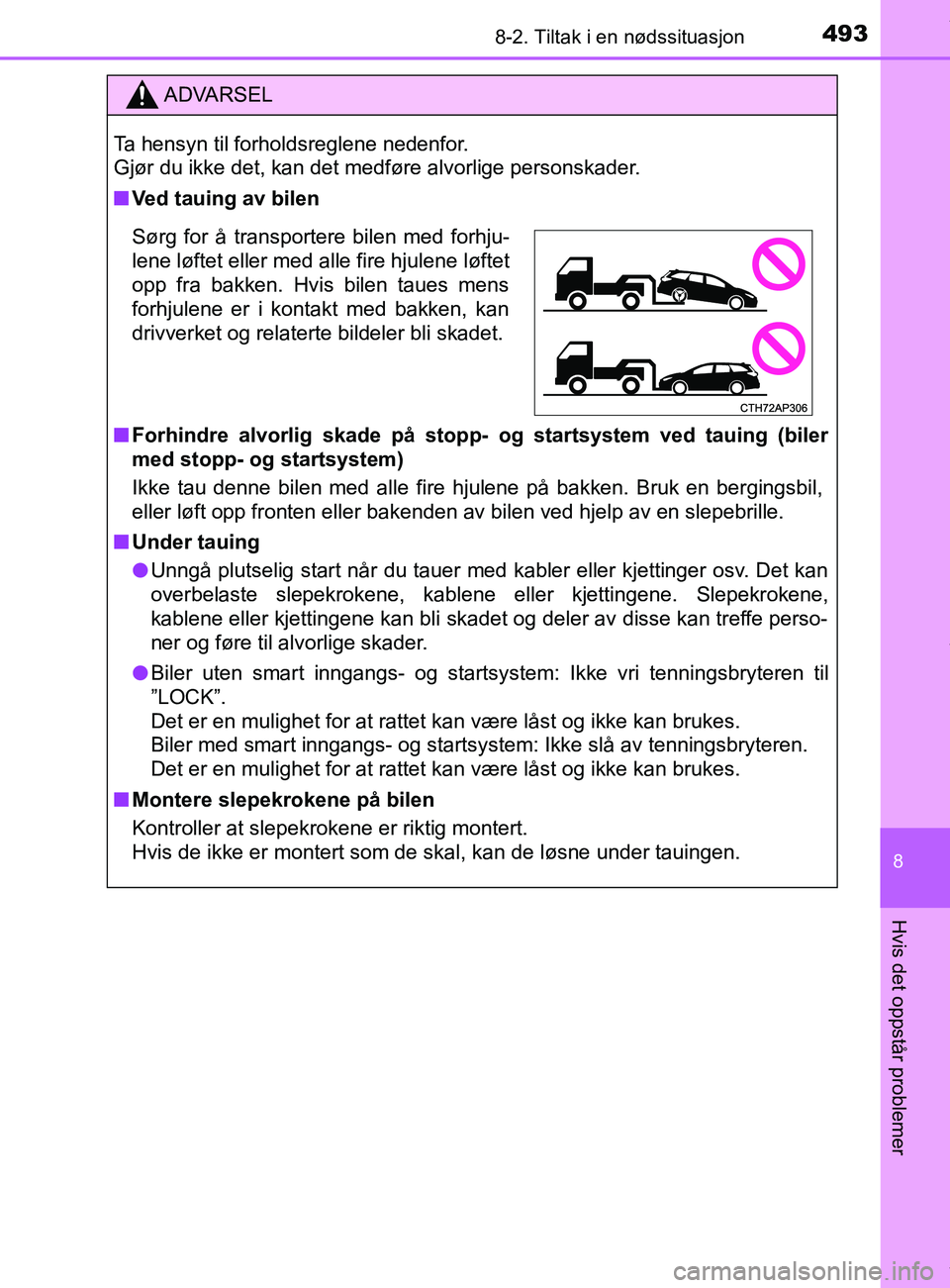

ADVARSEL
Ta hensyn til forholdsreglene nedenfor.
Gjør du ikke det, kan det medføre alvorlige personskader.
n Ved tauing av bilen
n Forhindre alvorlig skade på stopp- og startsystem ved tauing (biler
med stopp- og startsystem)
Ikke tau denne bilen med alle fire hjulene på bakken. Bruk en bergingsbil,
eller løft opp fronten eller bakenden av bilen ved hjelp av en slepeb\
rille.
n Under tauing
l Unngå plutselig start når du tauer med kabler eller kjettinger osv. Det kan
overbelaste slepekrokene, kablene eller kjettingene. Slepekrokene,
kablene eller kjettingene kan bli skadet og deler av disse kan treffe perso-
ner og føre til alvorlige skader.
l Biler uten smart inngangs- og startsystem: Ikke vri tenningsbryteren til
”LOCK”.
Det er en mulighet for at rattet kan være låst og ikke kan brukes.
Biler med smart inngangs- og startsystem: Ikke slå av tenningsbryteren.
Det er en mulighet for at rattet kan være låst og ikke kan brukes.
n Montere slepekrokene på bilen
Kontroller at slepekrokene er riktig montert.
Hvis de ikke er montert som de skal, kan de løsne under tauingen.
Sørg for å transportere bilen med forhju-
lene løftet eller med alle fire hjulene løftet
opp fra bakken. Hvis bilen taues mens
forhjulene er i kontakt med bakken, kan
drivverket og relaterte bildeler bli skadet.
OM12L13NO.book Page 493 Monday, January 30, 2017 9:39 AM

4948-2. Tiltak i en nødssituasjon

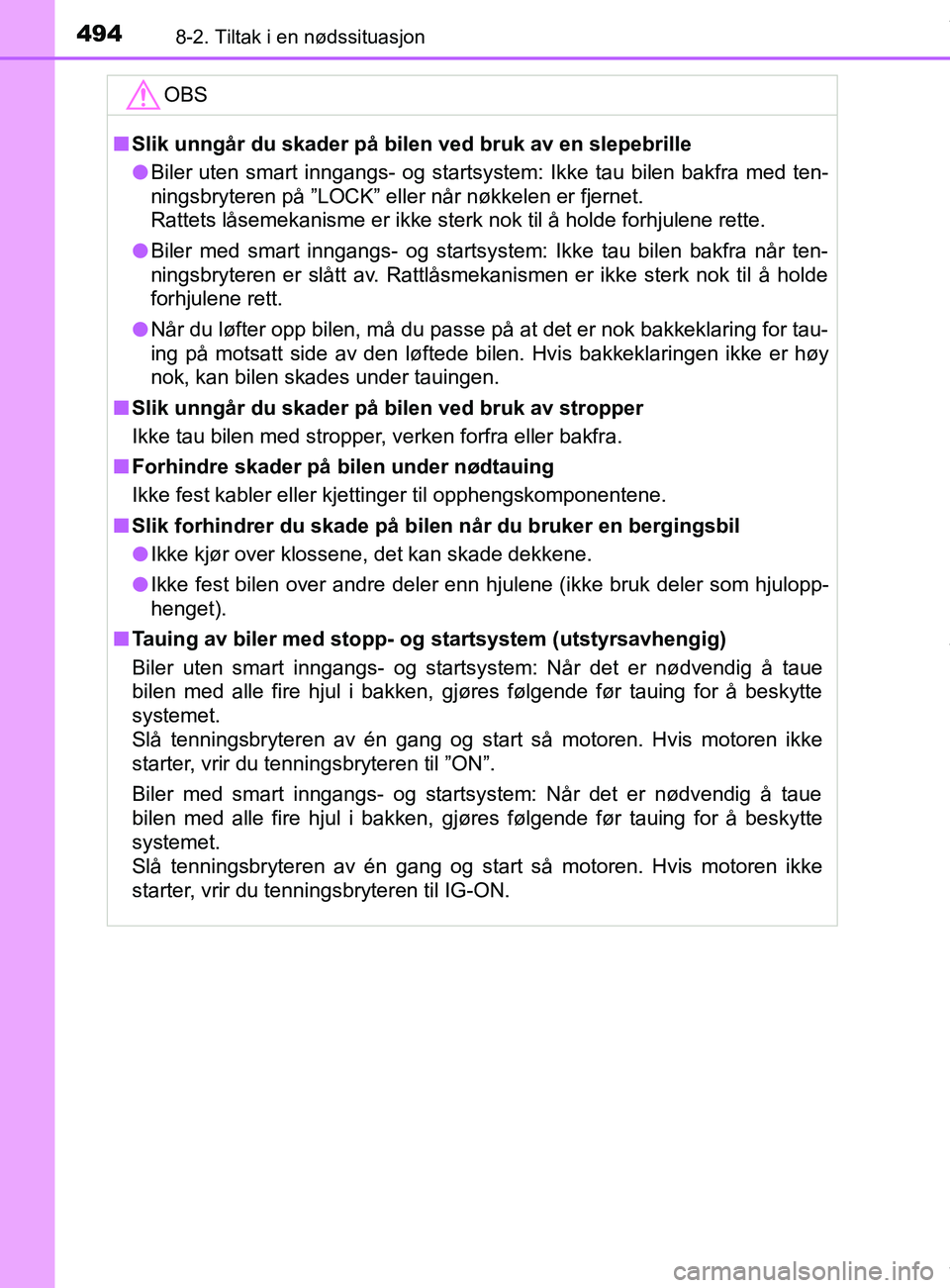

AURIS Touring Sports (OM12L13NO)OBS
n
Slik unngår du skader på bilen ved bruk av en slepebrille
l Biler uten smart inngangs- og startsystem: Ikke tau bilen bakfra med ten-
ningsbryteren på ”LOCK” eller når nøkkelen er fjernet.
Rattets låsemekanisme er ikke sterk nok til å holde forhjulene rette.
l Biler med smart inngangs- og startsystem: Ikke tau bilen bakfra når ten-
ningsbryteren er slått av. Rattlåsmekanismen er ikke sterk nok til å holde
forhjulene rett.
l Når du løfter opp bilen, må du passe på at det er nok bakkeklaring for tau-
ing på motsatt side av den løftede bilen. Hvis bakkeklaringen ikke er høy
nok, kan bilen skades under tauingen.
n Slik unngår du skader på bilen ved bruk av stropper
Ikke tau bilen med stropper, verken forfra eller bakfra.
n Forhindre skader på bilen under nødtauing
Ikke fest kabler eller kjettinger til opphengskomponentene.
n Slik forhindrer du skade på bilen når du bruker en bergingsbil
l Ikke kjør over klossene, det kan skade dekkene.
l Ikke fest bilen over andre deler enn hjulene (ikke bruk deler som hjulopp-
henget).
n Tauing av biler med stopp- og startsystem (utstyrsavhengig)
Biler uten smart inngangs- og startsystem: Når det er nødvendig å taue
bilen med alle fire hjul i bakken, gjøres følgende før tauing for å beskytte
systemet.
Slå tenningsbryteren av én gang og start så motoren. Hvis motoren ikke
starter, vrir du tenningsbryteren til ”ON”.
Biler med smart inngangs- og startsystem: Når det er nødvendig å taue
bilen med alle fire hjul i bakken, gjøres følgende før tauing for å beskytte
systemet.
Slå tenningsbryteren av én gang og start så motoren. Hvis motoren ikke
starter, vrir du tenningsbryteren til IG-ON.
OM12L13NO.book Page 494 Monday, January 30, 2017 9:39 AM

4958-2. Tiltak i en nødssituasjon
AURIS Touring Sports (OM12L13NO)
8
Hvis det oppstår problemer
lVæskelekkasje under bilen.
(Det er imidlertid normalt at det drypper vann fra klimaanlegget
etter bruk.)
l Dekk som ser flate ut eller ujevn dekkslitasje
l Biler med 3 runde instrumentmålere: Varsellampe for motorens kjø-
levæsketemperatur tennes.
l Biler med 2 runde instrumentmålere: Pilen på måleren for motorens
kjølevæsketemperaturen er hele tiden høyere enn normalt.
l Endringer i eksoslyden
l Uvant lyd fra dekkene i svinger
l Fremmede lyder i forbindelse med oppheng/fjæring
l Skarpe lyder eller annen støy relatert til motoren
l Motoren fusker eller går ujevnt
l Merkbart redusert trekkraft
l Bilen trekker mye til én side under nedbremsing
l Bilen trekker mye til én side når du kjører på flat vei
l Tap av bremseeffekt, slark i br emsepedalen, pedalen berører nes-
ten gulvet

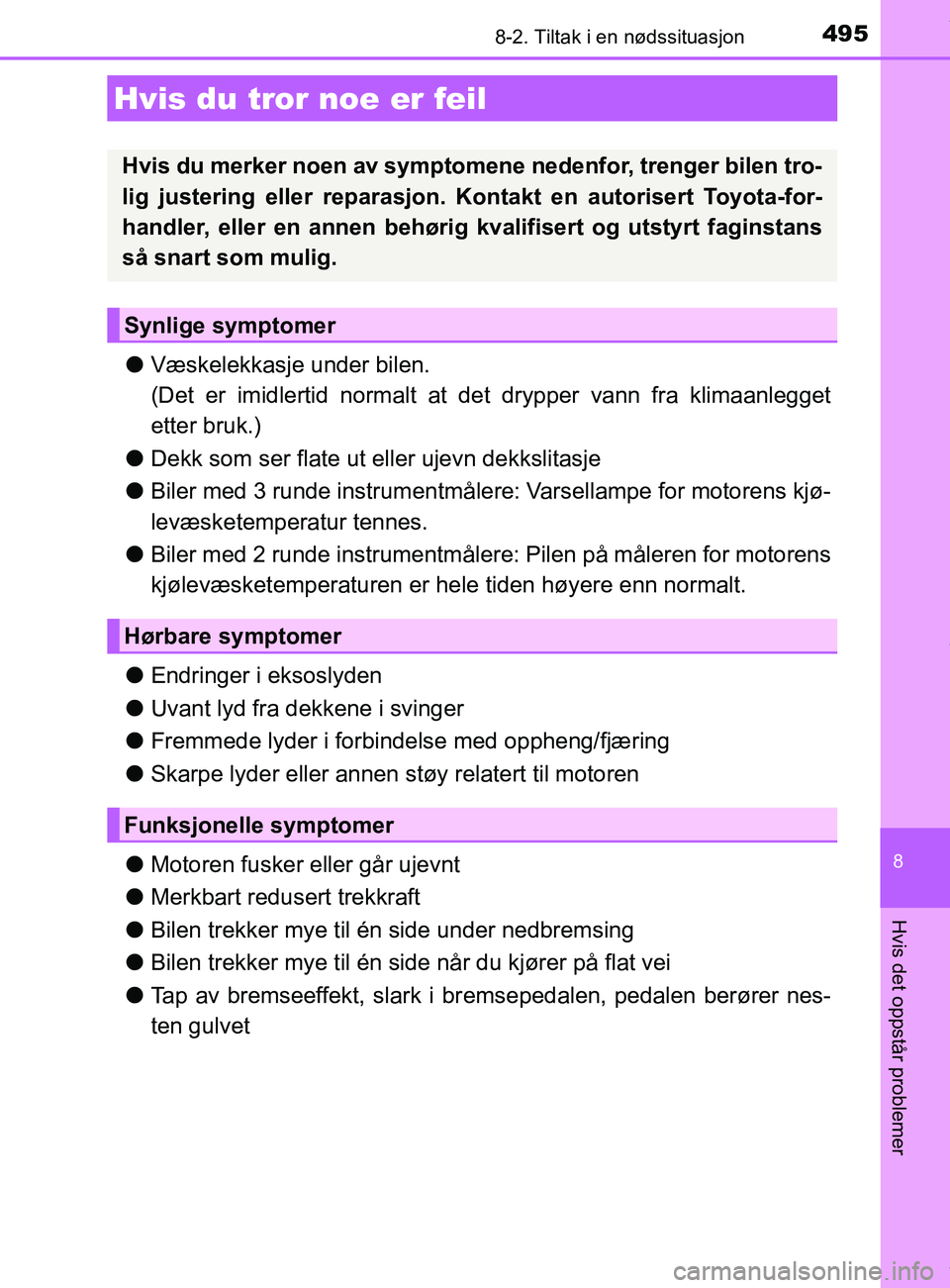

Hvis du tror noe er feil
Hvis du merker noen av symptomene nedenfor, trenger bilen tro-
lig justering eller reparasjon. Kontakt en autorisert Toyota-for-
handler, eller en annen behørig kvalifisert og utstyrt faginstans
så snart som mulig.
Synlige symptomer
Hørbare symptomer
Funksjonelle symptomer
OM12L13NO.book Page 495 Monday, January 30, 2017 9:39 AM

4968-2. Tiltak i en nødssituasjon
AURIS Touring Sports (OM12L13NO)

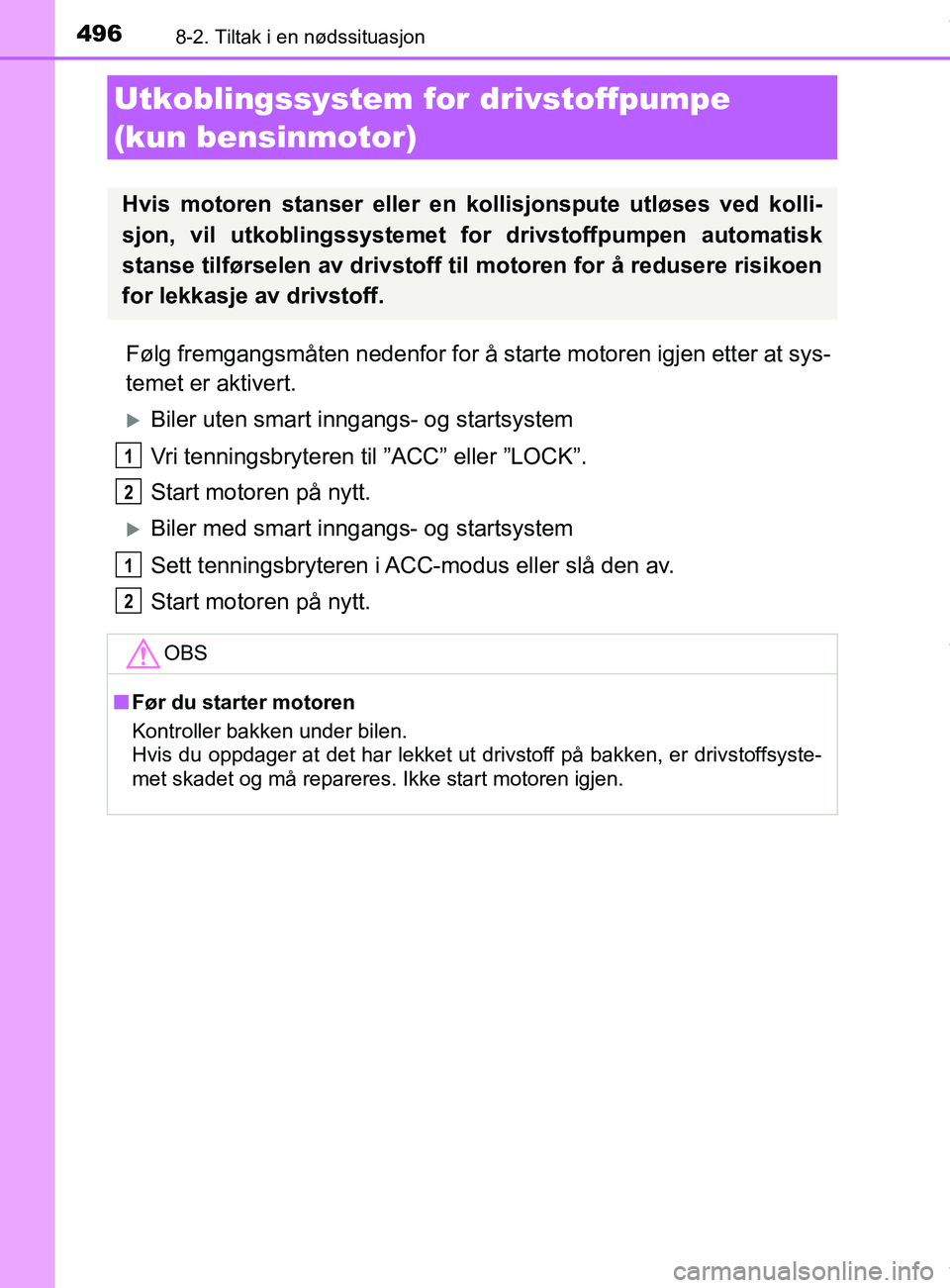

Følg fremgangsmåten nedenfor for å starte motoren igjen etter at sys-
temet er aktivert.
Biler uten smart inngangs- og startsystem
Vri tenningsbryteren til ”ACC” eller ”LOCK”.
Start motoren på nytt.
Biler med smart inngangs- og startsystem
Sett tenningsbryteren i ACC-modus eller slå den av.
Start motoren på nytt.
Utkoblingssystem for drivstoffpumpe
(kun bensinmotor)
Hvis motoren stanser eller en ko llisjonspute utløses ved kolli-
sjon, vil utkoblingssystemet for drivstoffpumpen automatisk
stanse tilførselen av drivstoff til motoren for å redusere risikoen
for lekkasje av drivstoff.
OBS
n Før du starter motoren
Kontroller bakken under bilen.
Hvis du oppdager at det har lekket ut drivstoff på bakken, er drivstoffsyste-
met skadet og må repareres. Ikke start motoren igjen.
1
2
1
2
OM12L13NO.book Page 496 Monday, January 30, 2017 9:39 AM

4978-2. Tiltak i en nødssituasjon
AURIS Touring Sports (OM12L13NO)
8
Hvis det oppstår problemer

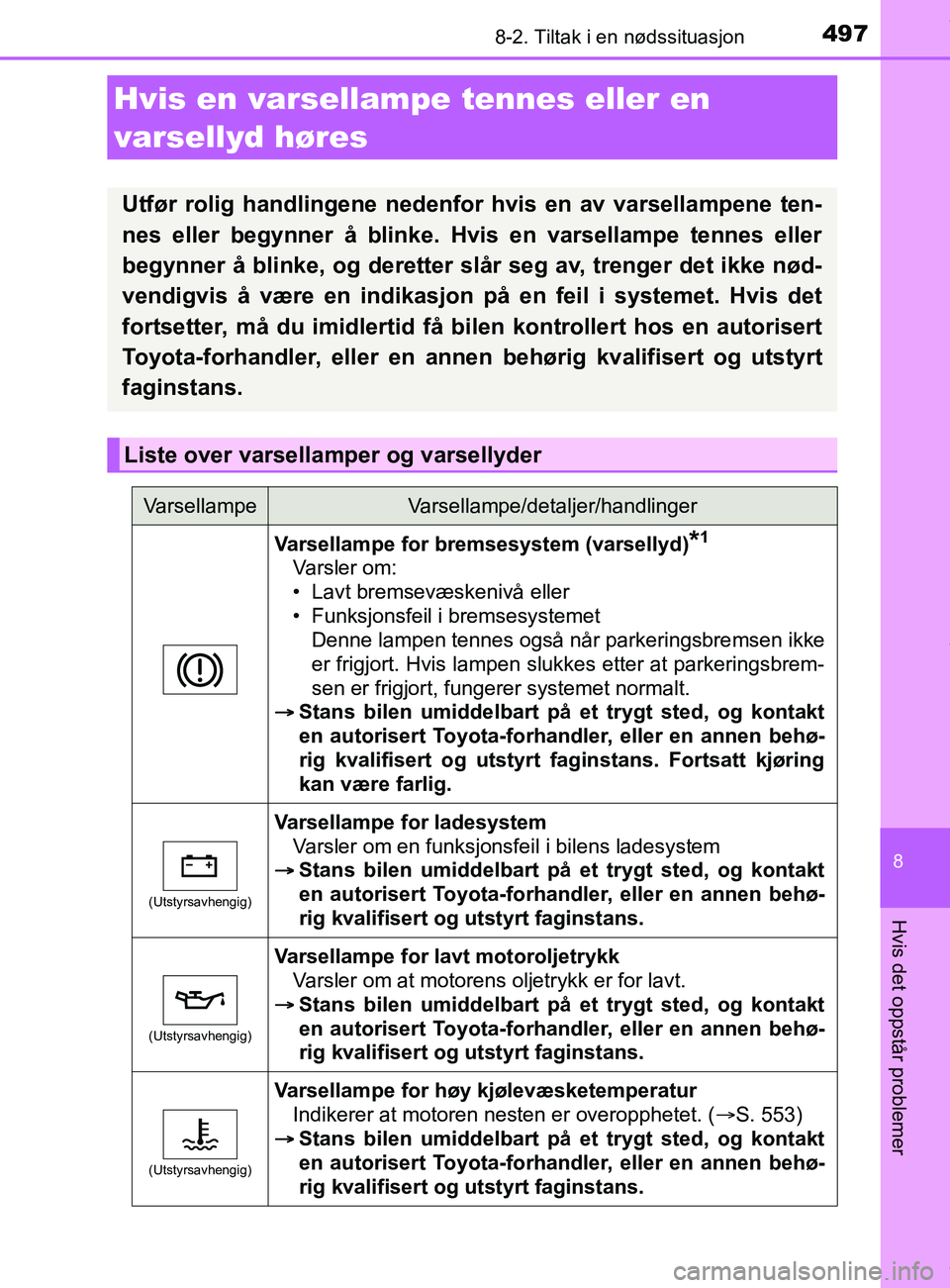

Hvis en varsellampe tennes eller en
varsellyd høres
Utfør rolig handlingene nedenfor hvis en av varsellampene ten-
nes eller begynner å blinke. Hvis en varsellampe tennes eller
begynner å blinke, og deretter slår seg av, trenger det ikke nød-
vendigvis å være en indikasjon på en feil i systemet. Hvis det
fortsetter, må du imidlertid få bi len kontrollert hos en autorisert
Toyota-forhandler, eller en a nnen behørig kvalifisert og utstyrt
faginstans.
Liste over varsella mper og varsellyder
VarsellampeVarsellampe/detaljer/handlinger
Varsellampe for bremsesystem (varsellyd)*1
Varsler om:
• Lavt bremsevæskenivå eller
• Funksjonsfeil i bremsesystemet
Denne lampen tennes også når parkeringsbremsen ikke
er frigjort. Hvis lampen slukkes etter at parkeringsbrem-
sen er frigjort, fungerer systemet normalt.

Stans bilen umiddelbart på et trygt sted, og kontakt
en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans. Fortsatt kjøring
kan være farlig.
(Utstyrsavhengig)
Varsellampe for ladesystem Varsler om en funksjonsfeil i bilens ladesystem

Stans bilen umiddelbart på et trygt sted, og kontakt
en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans.
(Utstyrsavhengig)
Varsellampe for lavt motoroljetrykk Varsler om at motorens oljetrykk er for lavt.

Stans bilen umiddelbart på et trygt sted, og kontakt
en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans.
(Utstyrsavhengig)
Varsellampe for høy kjølevæsketemperatur Indikerer at motoren nesten er overopphetet. ( S. 553)

Stans bilen umiddelbart på et trygt sted, og kontakt
en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans.
OM12L13NO.book Page 497 Monday, January 30, 2017 9:39 AM

4988-2. Tiltak i en nødssituasjon
AURIS Touring Sports (OM12L13NO)

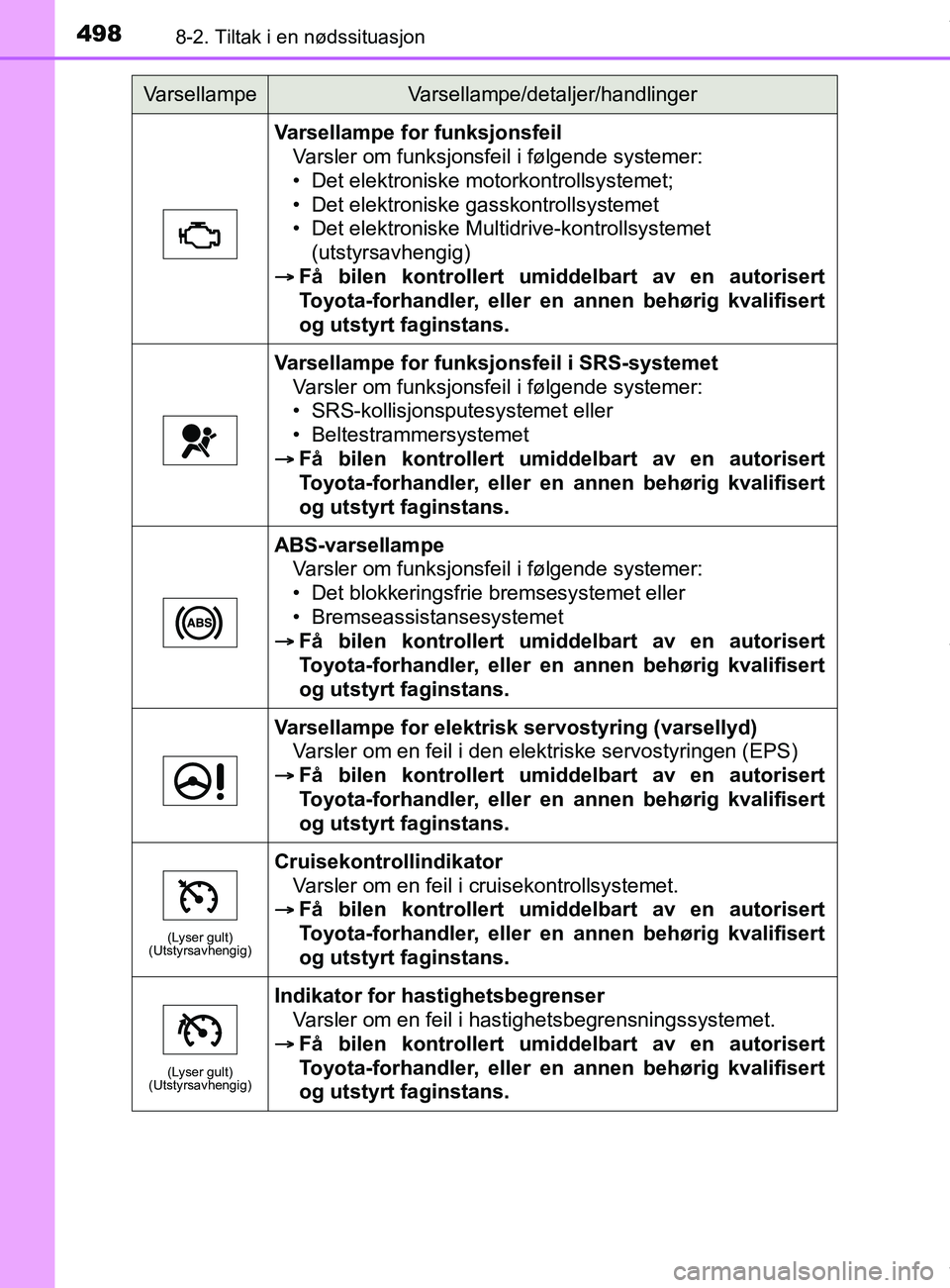

Varsellampe for funksjonsfeilVarsler om funksjonsfeil i følgende systemer:
• Det elektroniske motorkontrollsystemet;
• Det elektroniske gasskontrollsystemet
• Det elektroniske Multidrive-kontrollsystemet (utstyrsavhengig)

Få bilen kontrollert umid delbart av en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans.
Varsellampe for funksjonsfeil i SRS-systemet Varsler om funksjonsfeil i følgende systemer:
• SRS-kollisjonsputesystemet eller
• Beltestrammersystemet

Få bilen kontrollert umid delbart av en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans.
ABS-varsellampe Varsler om funksjonsfeil i følgende systemer:
• Det blokkeringsfrie bremsesystemet eller
• Bremseassistansesystemet

Få bilen kontrollert umid delbart av en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans.
Varsellampe for elektrisk servostyring (varsellyd) Varsler om en feil i den elektriske servostyringen (EPS)

Få bilen kontrollert umid delbart av en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans.
(Lyser gult)
(Utstyrsavhengig)
Cruisekontrollindikator
Varsler om en feil i cruisekontrollsystemet.

Få bilen kontrollert umid delbart av en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans.
(Lyser gult)
(Utstyrsavhengig)
Indikator for hastighetsbegrenser
Varsler om en feil i hastighetsbegrensningssystemet.

Få bilen kontrollert umid delbart av en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans.
VarsellampeVarsellampe/detaljer/handlinger
OM12L13NO.book Page 498 Monday, January 30, 2017 9:39 AM

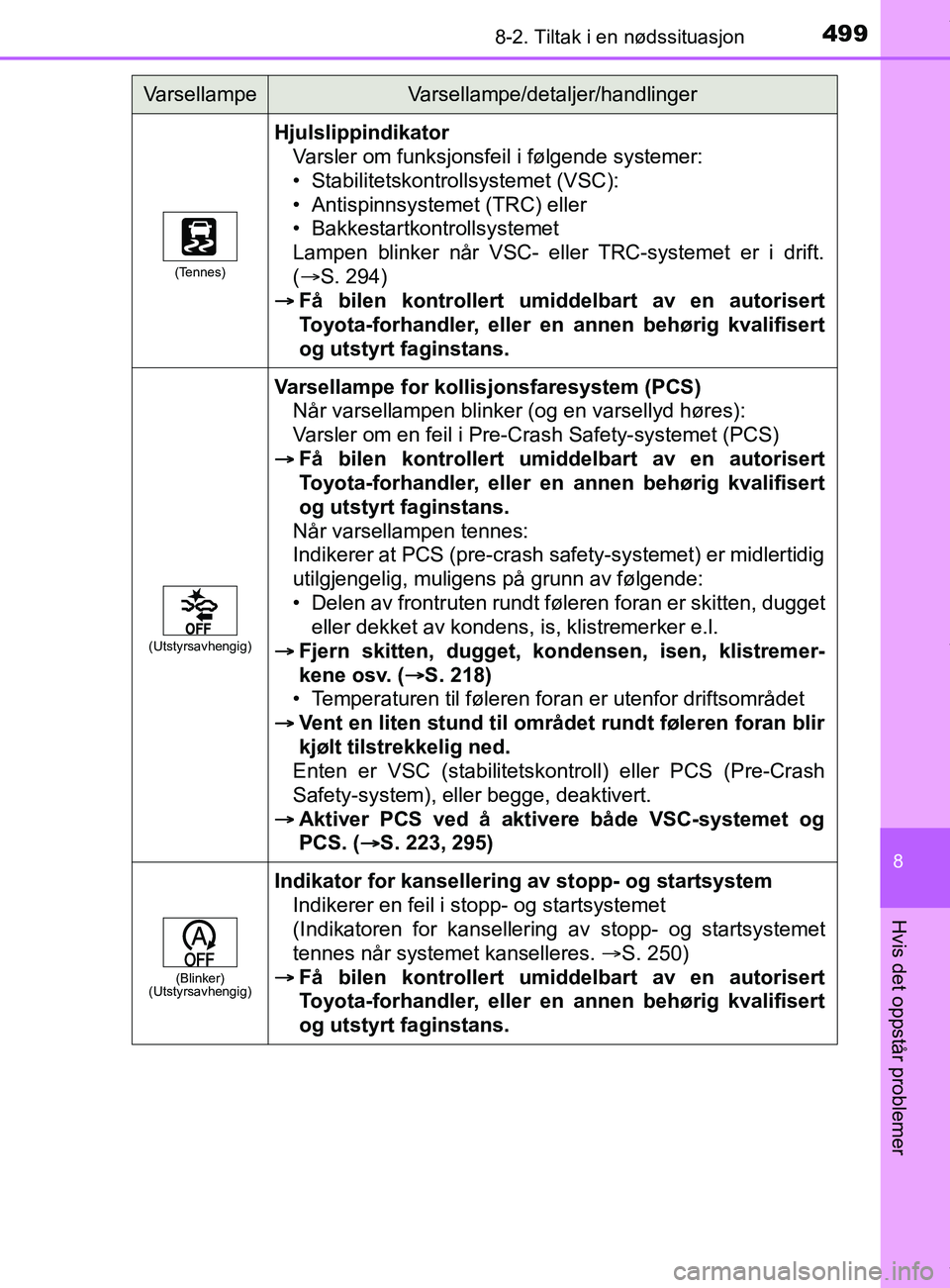

4998-2. Tiltak i en nødssituasjon
AURIS Touring Sports (OM12L13NO)
8
Hvis det oppstår problemer
(Tennes)
HjulslippindikatorVarsler om funksjonsfeil i følgende systemer:
• Stabilitetskontrollsystemet (VSC):
• Antispinnsystemet (TRC) eller
• Bakkestartkontrollsystemet
Lampen blinker når VSC- eller TRC-systemet er i drift.
(S. 294)

Få bilen kontrollert umid delbart av en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans.
(Utstyrsavhengig)
Varsellampe for kollisjonsfaresystem (PCS) Når varsellampen blinker (og en varsellyd høres):
Varsler om en feil i Pre-Crash Safety-systemet (PCS)

Få bilen kontrollert umid delbart av en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans.
Når varsellampen tennes:
Indikerer at PCS (pre-crash safety-systemet) er midlertidig
utilgjengelig, muligens på grunn av følgende:
• Delen av frontruten rundt føleren foran er skitten, dugget eller dekket av kondens, is, klistremerker e.l.

Fjern skitten, dugget, kond ensen, isen, klistremer-
kene osv. ( 
S. 218)
• Temperaturen til føleren foran er utenfor driftsområdet

Vent en liten stund til området rundt føleren foran blir
kjølt tilstrekkelig ned.
Enten er VSC (stabilitetskontroll) eller PCS (Pre-Crash
Safety-system), eller begge, deaktivert.

Aktiver PCS ved å aktivere både VSC-systemet og
PCS. ( 
S. 223, 295)
(Blinker)
(Utstyrsavhengig)
Indikator for kansellering av stopp- og startsystem
Indikerer en feil i stopp- og startsystemet
(Indikatoren for kansellering av stopp- og startsystemet
tennes når systemet kanselleres. S. 250)

Få bilen kontrollert umid delbart av en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans.
VarsellampeVarsellampe/detaljer/handlinger
OM12L13NO.book Page 499 Monday, January 30, 2017 9:39 AM
