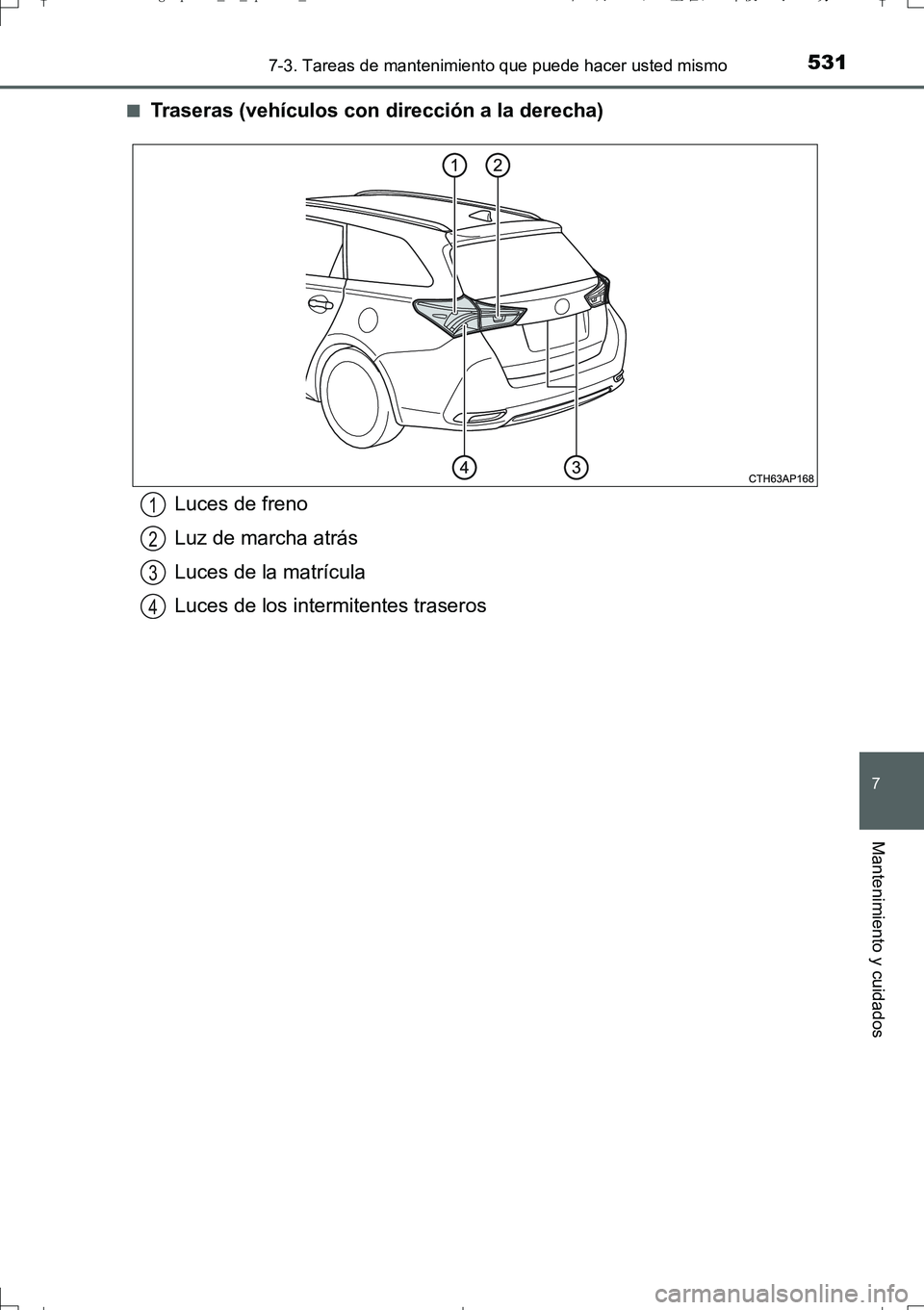

Traseras (vehículos con dirección a la derecha)
Luces de freno
Luz de marcha atrás
Luces de la matrícula
Luces de los intermitentes traseros1
2
3
4
AURIS Touring Sports_OM_Spanish_OM12L16S.book 531 ページ ２０１６年７月２９日　金曜日　午後２時２０分

5327-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_Touring_Sport_ES (OM12L16S)■

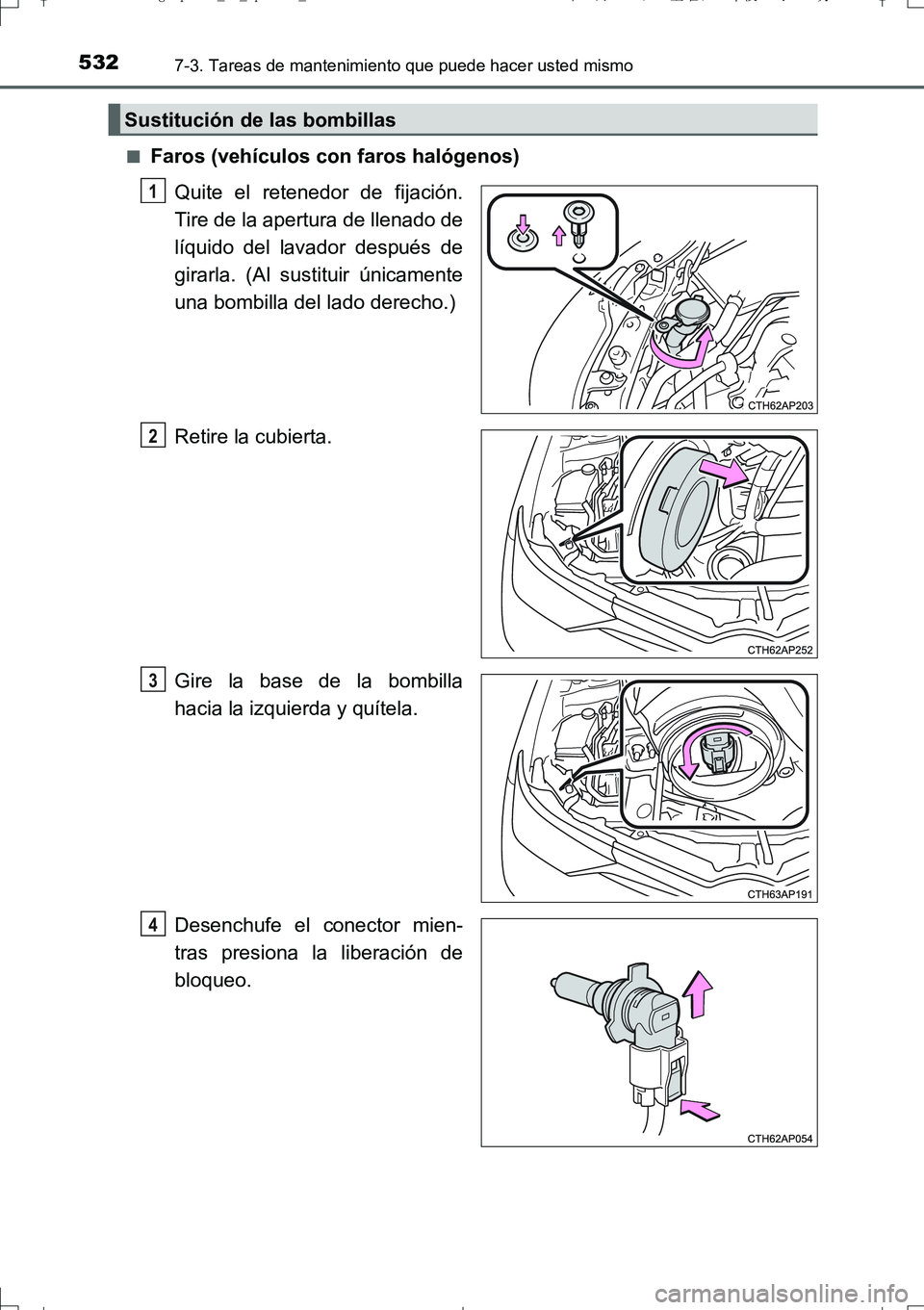

Faros (vehículos con faros halógenos)
Quite el retenedor de fijación.
Tire de la apertura de llenado de
líquido del lavador después de
girarla. (Al sustituir únicamente
una bombilla del lado derecho.)
Retire la cubierta.
Gire la base de la bombilla
hacia la izquierda y quítela.
Desenchufe el conector mien-
tras presiona la liberación de
bloqueo.
Sustitución de las bombillas
1
2
3
4
AURIS Touring Sports_OM_Spanish_OM12L16S.book 532 ページ ２０１６年７月２９日　金曜日　午後２時２０分

5337-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_Touring_Sport_ES (OM12L16S)

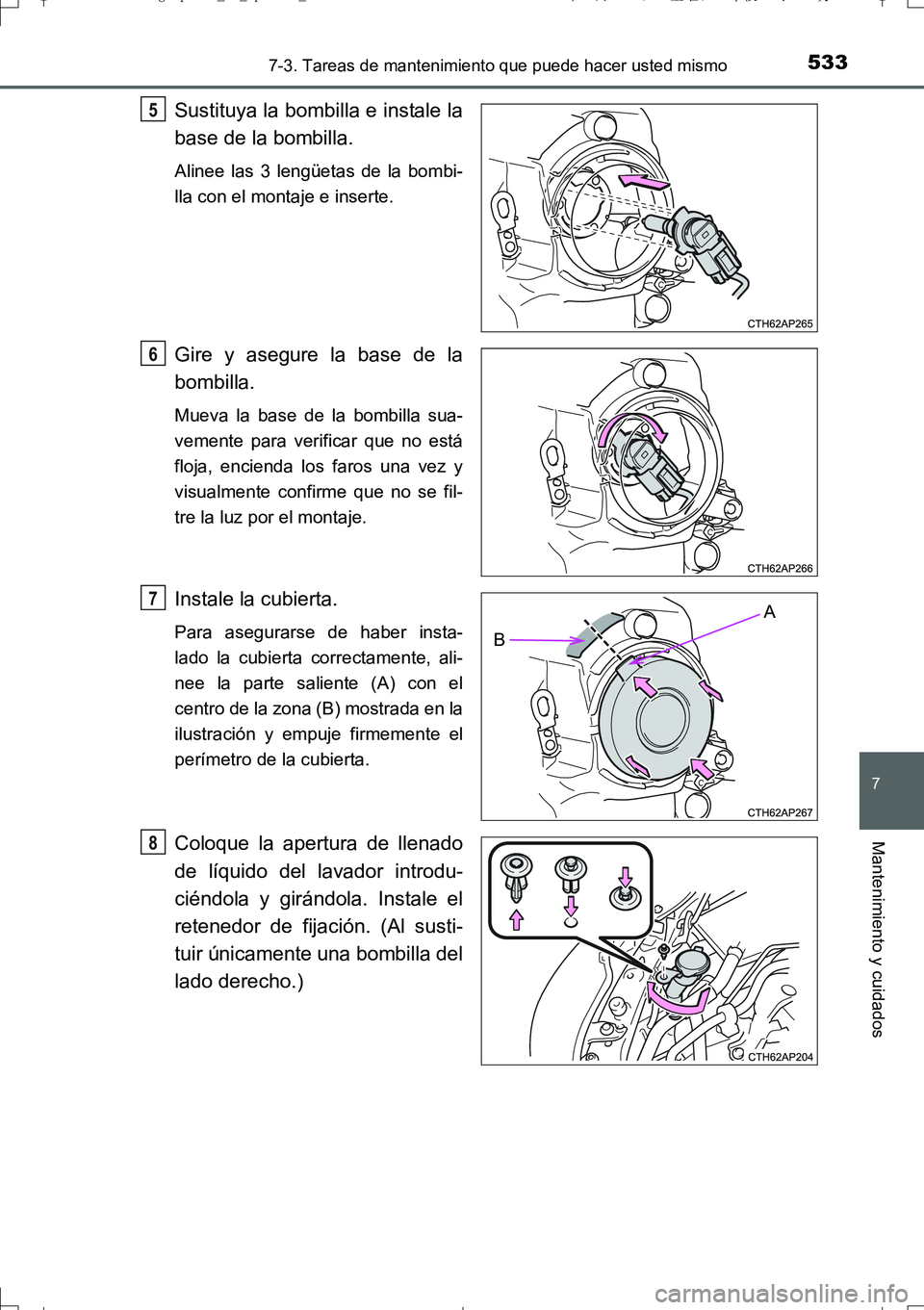

Sustituya la bombilla e instale la
base de la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con el montaje e inserte.
Gire y asegure la base de la
bombilla.
Mueva la base de la bombilla sua-
vemente para verificar que no está
floja, encienda los faros una vez y
visualmente confirme que no se fil-
tre la luz por el montaje.
Instale la cubierta.
Para asegurarse de haber insta-
lado la cubierta correctamente, ali-
nee la parte saliente (A) con el
centro de la zona (B) mostrada en la
ilustración y empuje firmemente el
perímetro de la cubierta.
Coloque la apertura de llenado
de líquido del lavador introdu-
ciéndola y girándola. Instale el
retenedor de fijación. (Al susti-
tuir únicamente una bombilla del
lado derecho.)
5
6
A
B7
8
AURIS Touring Sports_OM_Spanish_OM12L16S.book 533 ページ ２０１６年７月２９日　金曜日　午後２時２０分

5347-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_Touring_Sport_ES (OM12L16S)■

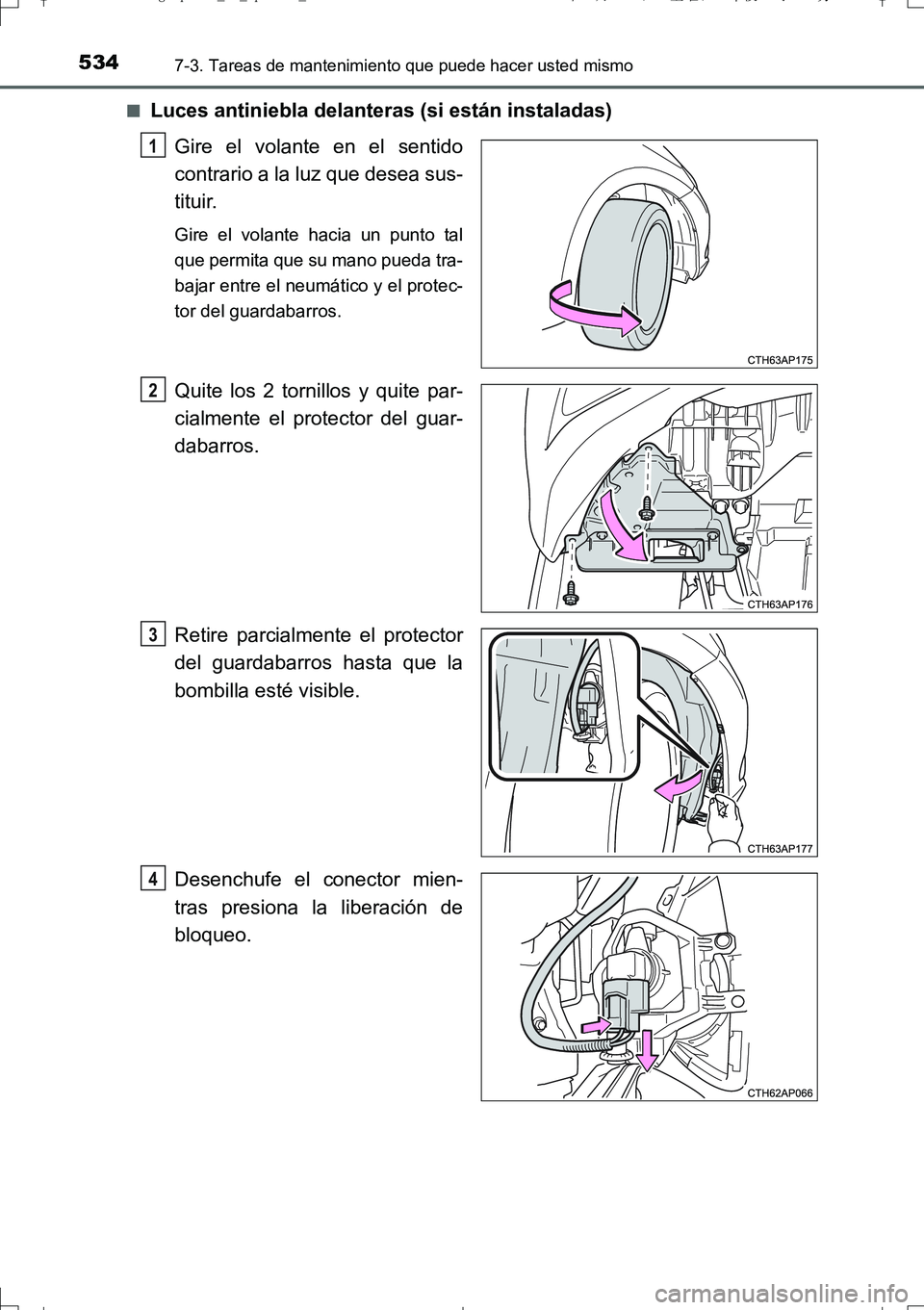

Luces antiniebla delanteras (si están instaladas)
Gire el volante en el sentido
contrario a la luz que desea sus-
tituir.
Gire el volante hacia un punto tal
que permita que su mano pueda tra-
bajar entre el neumático y el protec-
tor del guardabarros.
Quite los 2 tornillos y quite par-
cialmente el protector del guar-
dabarros.
Retire parcialmente el protector
del guardabarros hasta que la
bombilla esté visible.
Desenchufe el conector mien-
tras presiona la liberación de
bloqueo.
1
2
3
4
AURIS Touring Sports_OM_Spanish_OM12L16S.book 534 ページ ２０１６年７月２９日　金曜日　午後２時２０分

5357-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_Touring_Sport_ES (OM12L16S)
Gire la base de la bombilla
hacia la izquierda y quítela.
Instale una nueva bombilla.
Alinee las 3 lengüetas de la bombi-
lla con el montaje e inserte.
Gire hacia la derecha y asegure la
base de la bombilla.
Instale el conector.
Agite suavemente el conector para
verificar que no está flojo, encienda
las luces antiniebla delanteras una
vez, y confirme visualmente que no
se filtre la luz por el montaje.
Cuando instale el revestimiento del guardabarros, instale realizando
y en el sentido inverso.
Asegúrese de que el protector del guardabarros está colocado en el interior del
parachoques.
5
6
7
83
2
AURIS Touring Sports_OM_Spanish_OM12L16S.book 535 ページ ２０１６年７月２９日　金曜日　午後２時２０分

5367-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_Touring_Sport_ES (OM12L16S)■

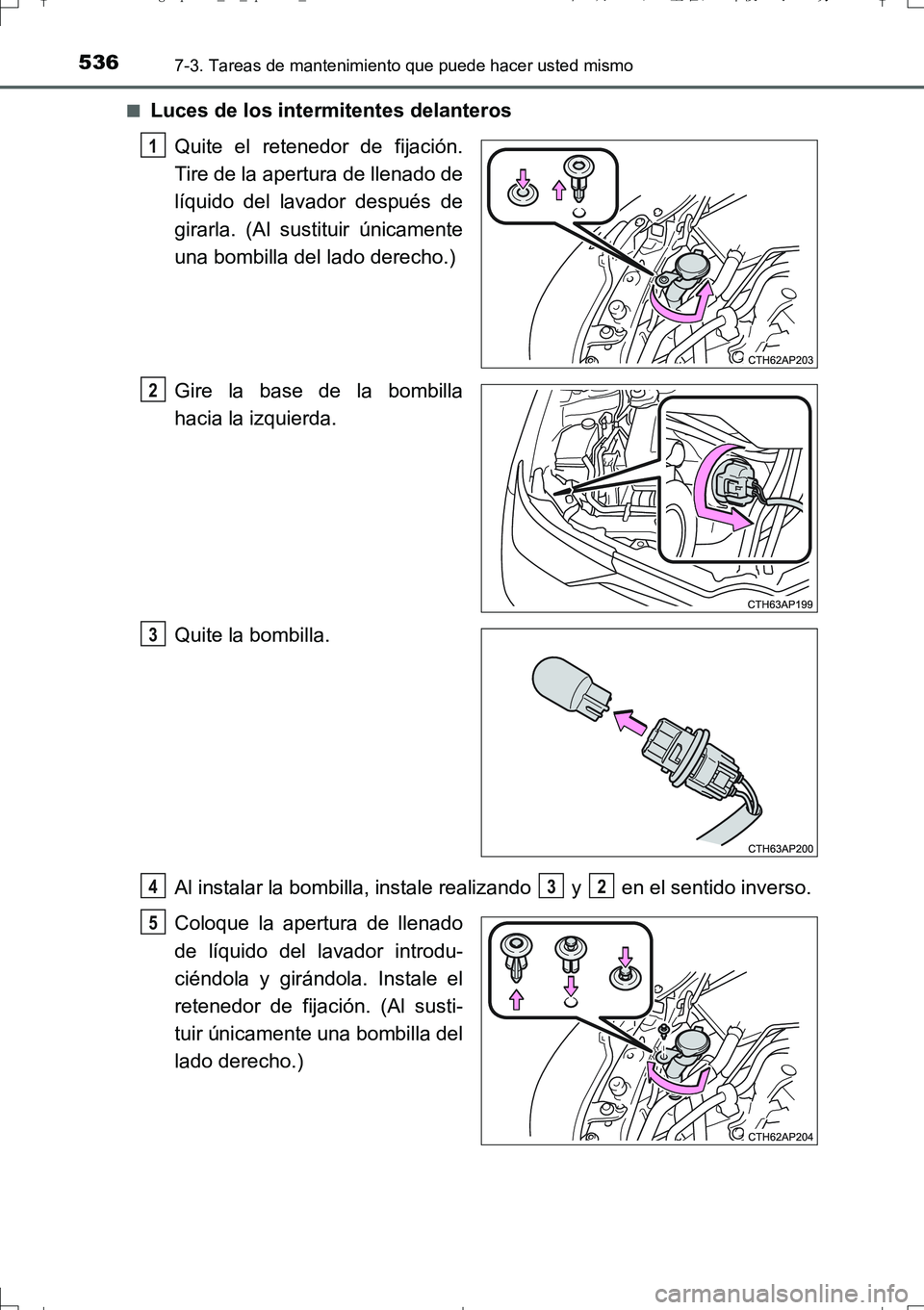

Luces de los intermitentes delanteros
Quite el retenedor de fijación.
Tire de la apertura de llenado de
líquido del lavador después de
girarla. (Al sustituir únicamente
una bombilla del lado derecho.)
Gire la base de la bombilla
hacia la izquierda.
Quite la bombilla.
Al instalar la bombilla, instale realizando y en el sentido inverso.
Coloque la apertura de llenado
de líquido del lavador introdu-
ciéndola y girándola. Instale el
retenedor de fijación. (Al susti-
tuir únicamente una bombilla del
lado derecho.)
1
2
3
432
5
AURIS Touring Sports_OM_Spanish_OM12L16S.book 536 ページ ２０１６年７月２９日　金曜日　午後２時２０分

5377-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_Touring_Sport_ES (OM12L16S)■

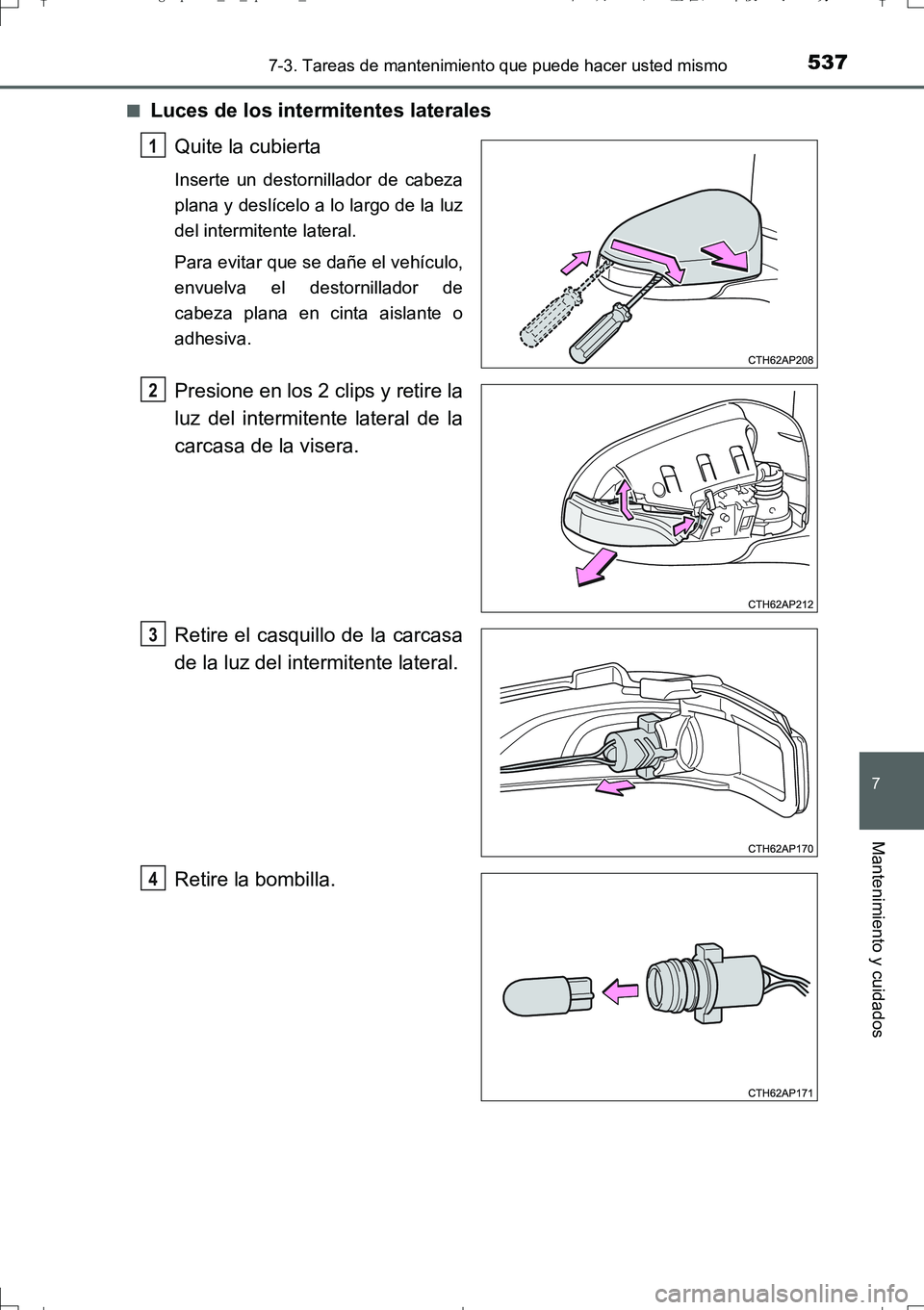

Luces de los intermitentes laterales
Quite la cubierta
Inserte un destornillador de cabeza
plana y deslícelo a lo largo de la luz
del intermitente lateral.
Para evitar que se dañe el vehículo,
envuelva el destornillador de
cabeza plana en cinta aislante o
adhesiva.
Presione en los 2 clips y retire la
luz del intermitente lateral de la
carcasa de la visera.
Retire el casquillo de la carcasa
de la luz del intermitente lateral.
Retire la bombilla.
1
2
3
4
AURIS Touring Sports_OM_Spanish_OM12L16S.book 537 ページ ２０１６年７月２９日　金曜日　午後２時２０分

5387-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_Touring_Sport_ES (OM12L16S)

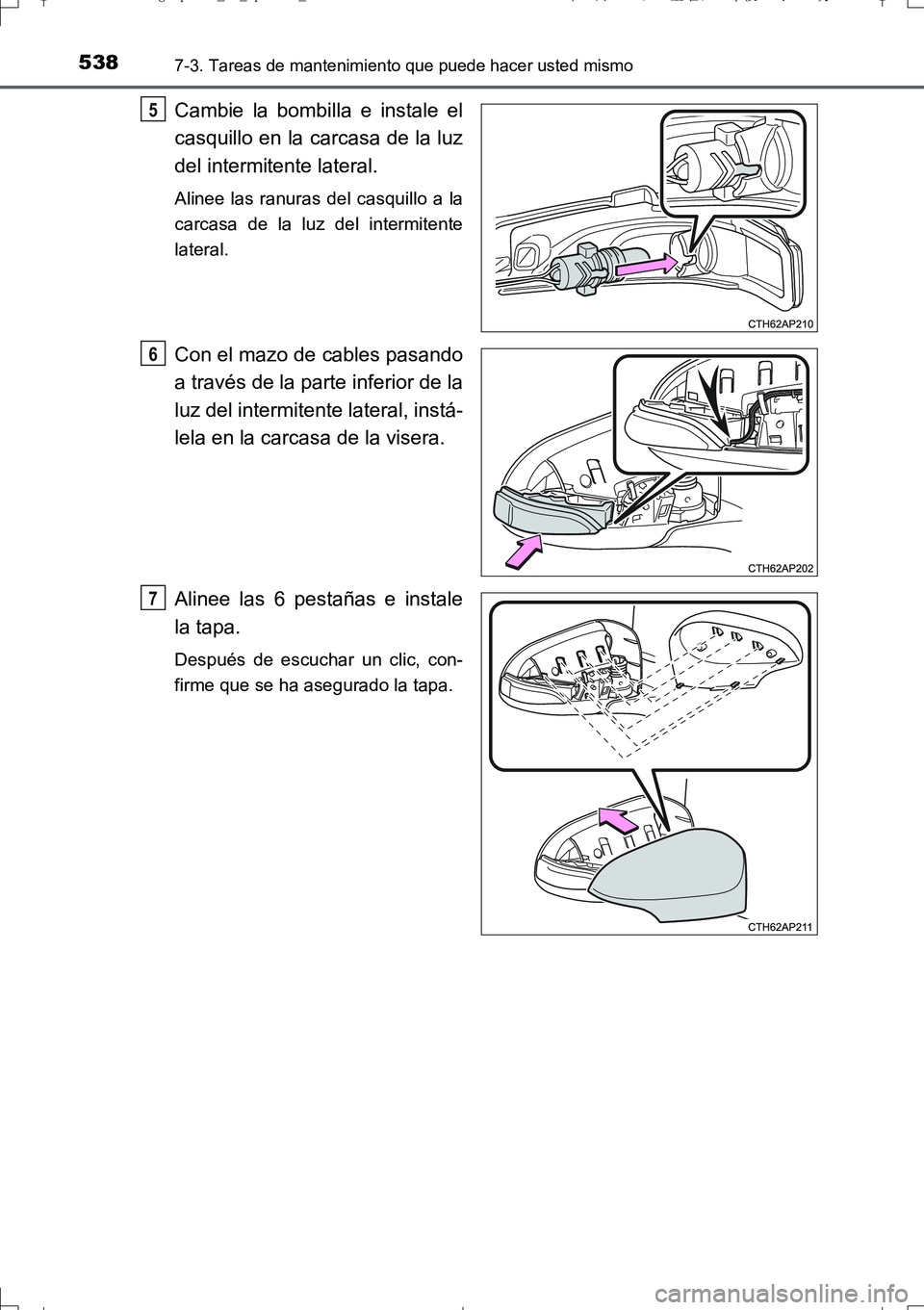

Cambie la bombilla e instale el
casquillo en la carcasa de la luz
del intermitente lateral.
Alinee las ranuras del casquillo a la
carcasa de la luz del intermitente
lateral.
Con el mazo de cables pasando
a través de la parte inferior de la
luz del intermitente lateral, instá-
lela en la carcasa de la visera.
Alinee las 6 pestañas e instale
la tapa.
Después de escuchar un clic, con-
firme que se ha asegurado la tapa.
5
6
7
AURIS Touring Sports_OM_Spanish_OM12L16S.book 538 ページ ２０１６年７月２９日　金曜日　午後２時２０分

5397-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_Touring_Sport_ES (OM12L16S)■

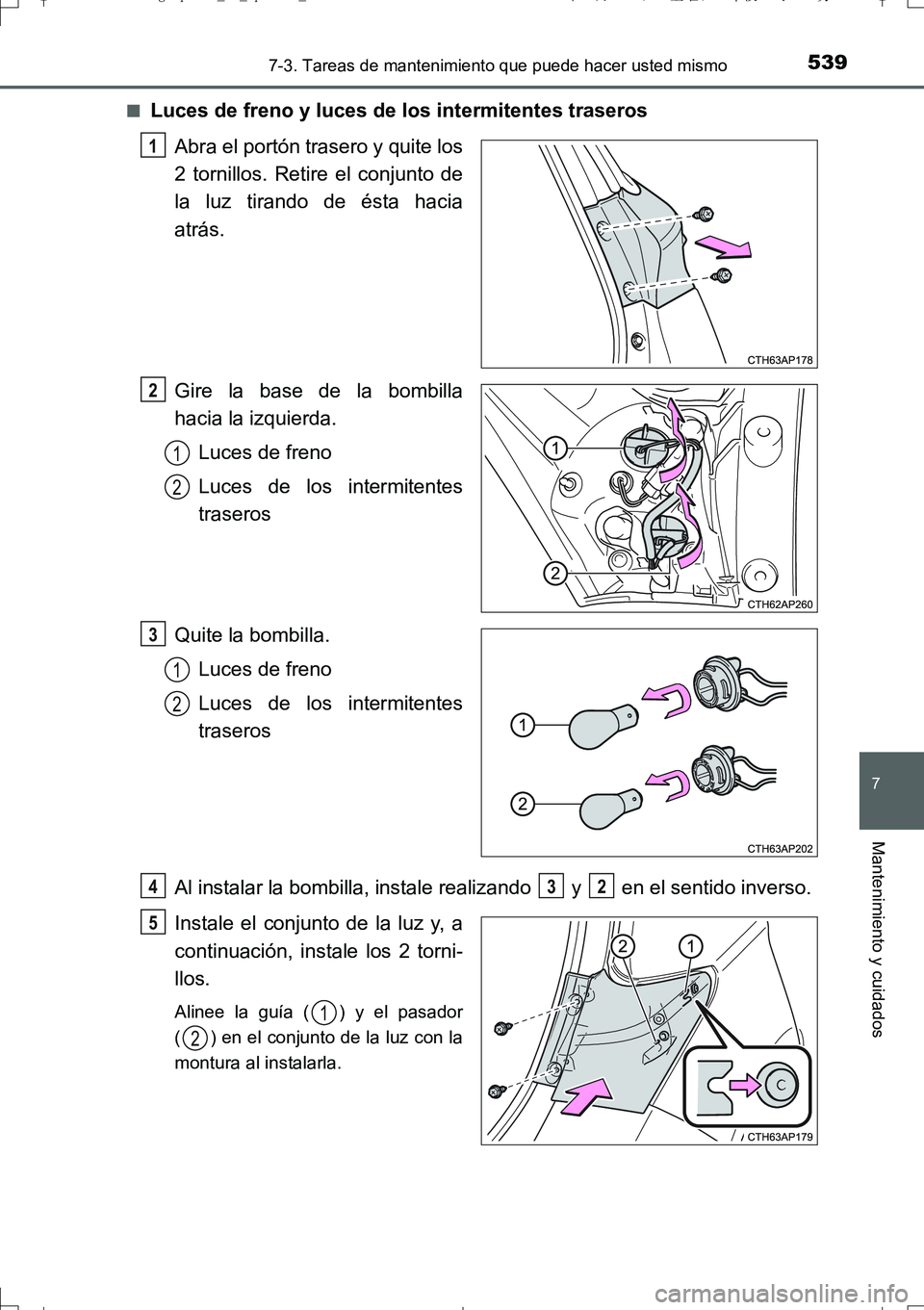

Luces de freno y luces de los intermitentes traseros
Abra el portón trasero y quite los
2 tornillos. Retire el conjunto de
la luz tirando de ésta hacia
atrás.
Gire la base de la bombilla
hacia la izquierda.
Luces de freno
Luces de los intermitentes
traseros
Quite la bombilla.
Luces de freno
Luces de los intermitentes
traseros
Al instalar la bombilla, instale realizando y en el sentido inverso.
Instale el conjunto de la luz y, a
continuación, instale los 2 torni-
llos.
Alinee la guía ( ) y el pasador
( ) en el conjunto de la luz con la
montura al instalarla.
1
2
1
2
3
1
2
432
5
1
2
AURIS Touring Sports_OM_Spanish_OM12L16S.book 539 ページ ２０１６年７月２９日　金曜日　午後２時２０分

5407-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_Touring_Sport_ES (OM12L16S)■

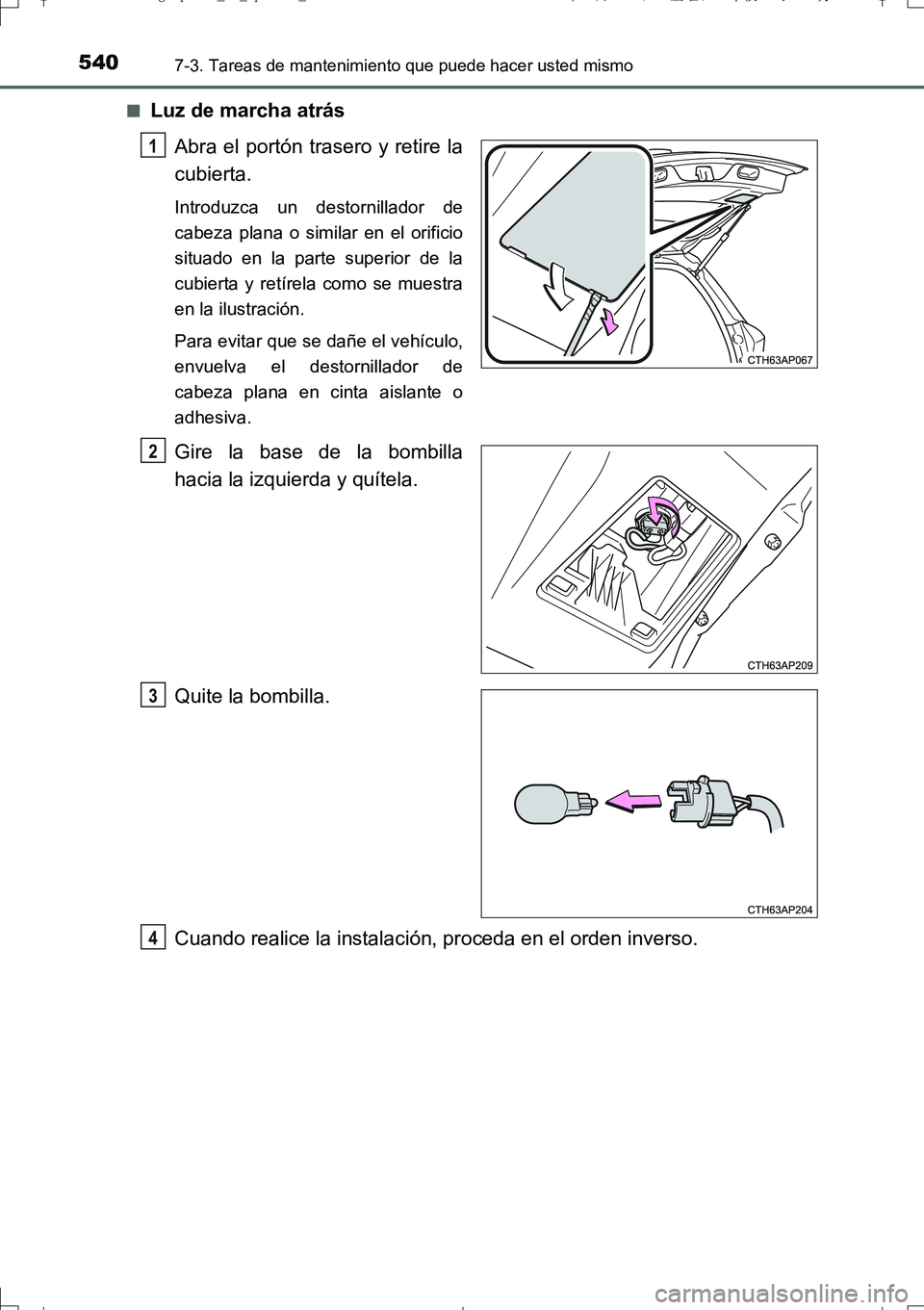

Luz de marcha atrás
Abra el portón trasero y retire la
cubierta.
Introduzca un destornillador de
cabeza plana o similar en el orificio
situado en la parte superior de la
cubierta y retírela como se muestra
en la ilustración.
Para evitar que se dañe el vehículo,
envuelva el destornillador de
cabeza plana en cinta aislante o
adhesiva.
Gire la base de la bombilla
hacia la izquierda y quítela.
Quite la bombilla.
Cuando realice la instalación, proceda en el orden inverso.
1
