TOYOTA AURIS TOURING SPORTS 2017 Návod na použitie (in Slovakian)

91
2Prístrojová doska
AURIS Touring Sports_EE (12L13SK)2. Prístrojová doska
Výstražné kontrolky
a indikátory ........................ 92
Prístroje a ukazovatele ........ 98
Multiiformačný displej
(3kruhový prístroj)............ 101
Multiiformačný displej
(2kruhový prístroj)............ 107
Informácie o spotrebe
paliva ............................... 118

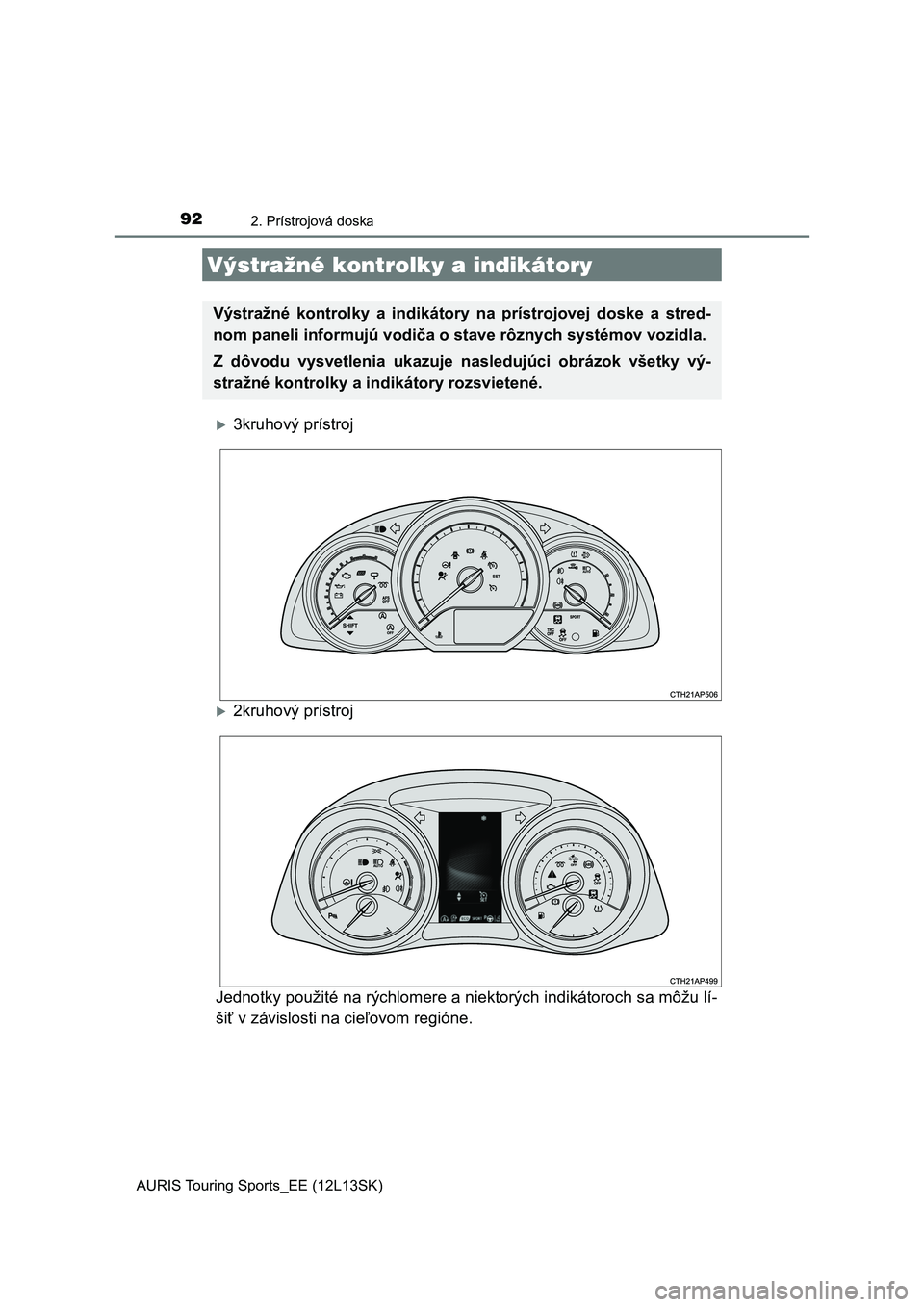

92
AURIS Touring Sports_EE (12L13SK)
2. Prístrojová doska
3kruhový prístroj
2kruhový prístroj
Jednotky použité na rýchlomere a niektorých indikátoroch sa môž u lí-
šiť v závislosti n a cieľovom regióne.
Výstražné kontrolky a indikátory
Výstražné kontrolky a indikátory na prístrojovej doske a stred-
nom paneli informujú vodiča o st ave rôznych systémov vozidla.
Z dôvodu vysvetlenia ukazuje n asledujúci obrázok všetky vý-
stražné kontrolky a indikátory rozsvietené.

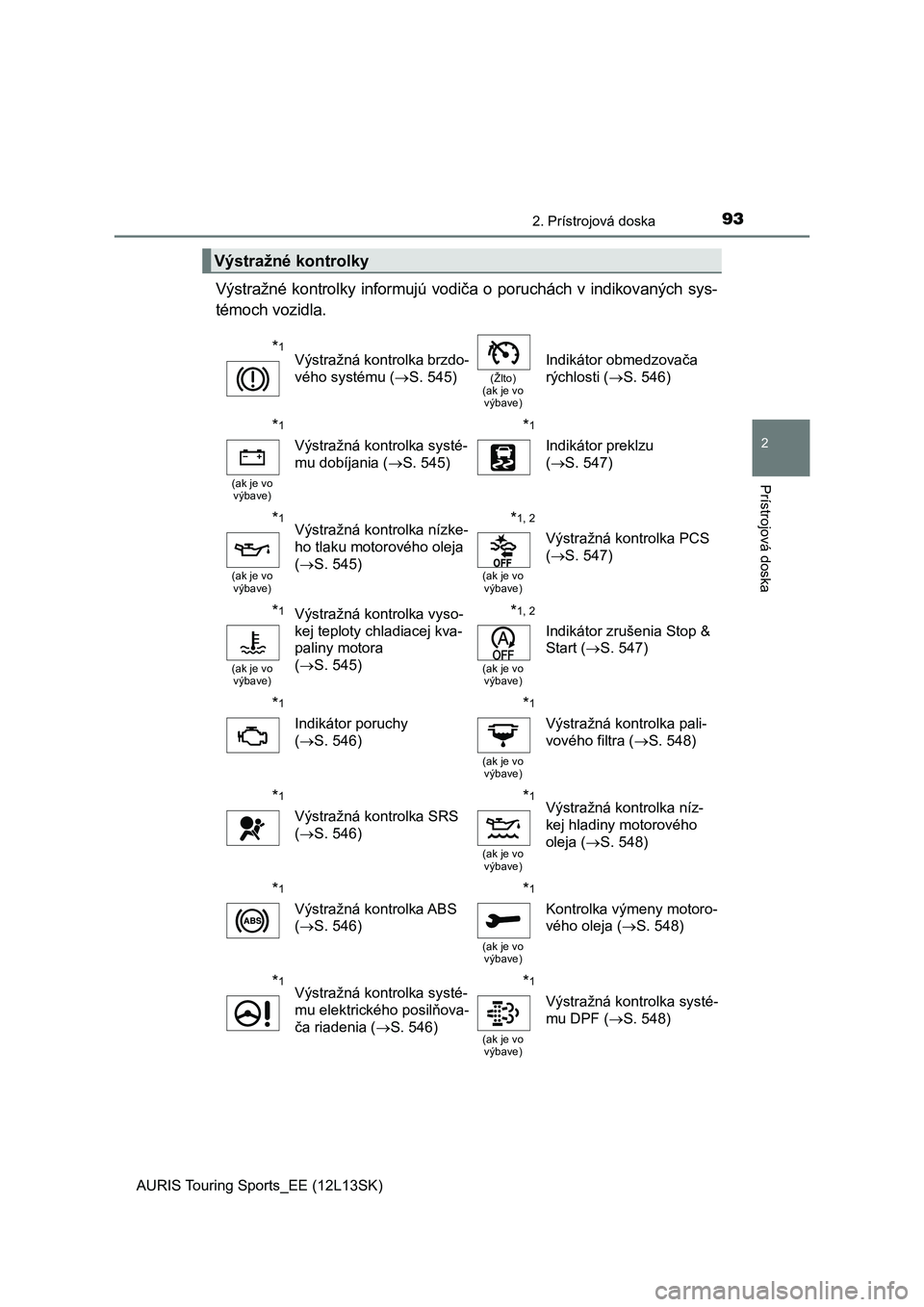

932. Prístrojová doska
AURIS Touring Sports_EE (12L13SK)
2
Prístrojová doska
Výstražné kontrolky informujú vodiča o poruchách v indikovaných sys-
témoch vozidla.
Výstražné kontrolky
*1Výstražná kontrolka brzdo-
vého systému (S. 545)
(Žlto)
(ak je vo
výbave)
Indikátor obmedzovača
rýchlosti (S. 546)
*1
(ak je vo
výbave)
Výstražná kontrolka systé-
mu dobíjania (S. 545)
*1
Indikátor preklzu
(S. 547)
*1
(ak je vo
výbave)
Výstražná kontrolka nízke-
ho tlaku motorového oleja
(S. 545)*1, 2
(ak je vo
výbave)
Výstražná kontrolka PCS
(S. 547)
*1
(ak je vo
výbave)
Výstražná kontrolka vyso-
kej teploty chladiacej kva-
paliny motora
(S. 545)*1, 2
(ak je vo
výbave)
Indikátor zrušenia Stop &
Start (S. 547)
*1
Indikátor poruchy
(S. 546)
*1
(ak je vo
výbave)
Výstražná kontrolka pali-
vového filtra (S. 548)
*1
Výstražná kontrolka SRS
(S. 546)
*1
(ak je vo
výbave)
Výstražná kontrolka níz-
kej hladiny motorového
oleja (S. 548)
*1
Výstražná kontrolka ABS
(S. 546)
*1
(ak je vo
výbave)
Kontrolka výmeny motoro-
vého oleja (S. 548)
*1Výstražná kontrolka systé-
mu elektrického posilňova-
ča riadenia (S. 546)*1
(ak je vo
výbave)
Výstražná kontrolka systé-
mu DPF (S. 548)

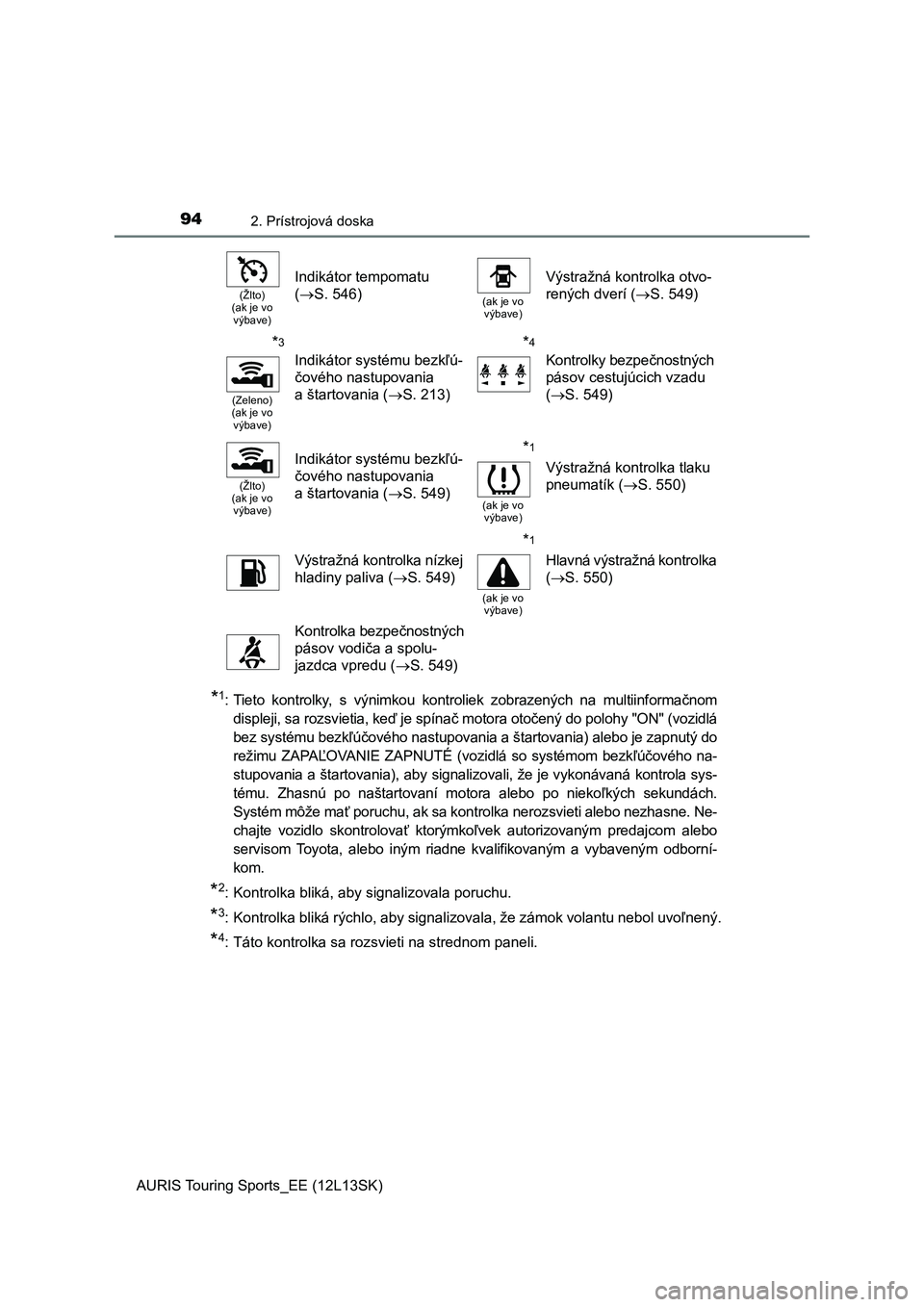

942. Prístrojová doska
AURIS Touring Sports_EE (12L13SK)
*1: Tieto kontrolky, s výnimkou kontroliek zobrazených na multiinformačnom
displeji, sa rozsvietia, keď je spínač motora otočený do polohy "ON" (vozidlá
bez systému bezkľúčového nastupovania a štartovania) alebo je zapnutý do
režimu ZAPAĽOVANIE ZAPNUTÉ (vozidlá so systémom bezkľúčového na-
stupovania a štartovania), aby signalizovali, že je vykonávaná kontrola sys-
tému. Zhasnú po naštartovaní motora alebo po niekoľkých sekundách.
Systém môže mať poruchu, ak sa kontrolka nerozsvieti alebo nezhasne. Ne-
chajte vozidlo skontrolovať ktorýmkoľvek autorizovaným predajcom alebo
servisom Toyota, alebo iným riadne kvalifikovaným a vybaveným odborní-
kom.
*2: Kontrolka bliká, aby signalizovala poruchu.
*3: Kontrolka bliká rýchlo, aby signalizovala, že zámok volantu nebol uvoľnený.
*4: Táto kontrolka sa rozsvieti na strednom paneli.
(Žlto)
(ak je vo
výbave)
Indikátor tempomatu
(S. 546)
(ak je vo
výbave)
Výstražná kontrolka otvo-
rených dverí (S. 549)
*3
(Zeleno)
(ak je vo
výbave)
Indikátor systému bezkľú-
čového nastupovania
a štartovania (S. 213)
*4
Kontrolky bezpečnostných
pásov cestujúcich vzadu
(S. 549)
(Žlto)
(ak je vo
výbave)
Indikátor systému bezkľú-
čového nastupovania
a štartovania (S. 549)*1
(ak je vo
výbave)
Výstražná kontrolka tlaku
pneumatík (S. 550)
Výstražná kontrolka nízkej
hladiny paliva (S. 549)
*1
(ak je vo
výbave)
Hlavná výstražná kontrolka
(S. 550)
Kontrolka bezpečnostných
pásov vodiča a spolu-
jazdca vpredu (S. 549)

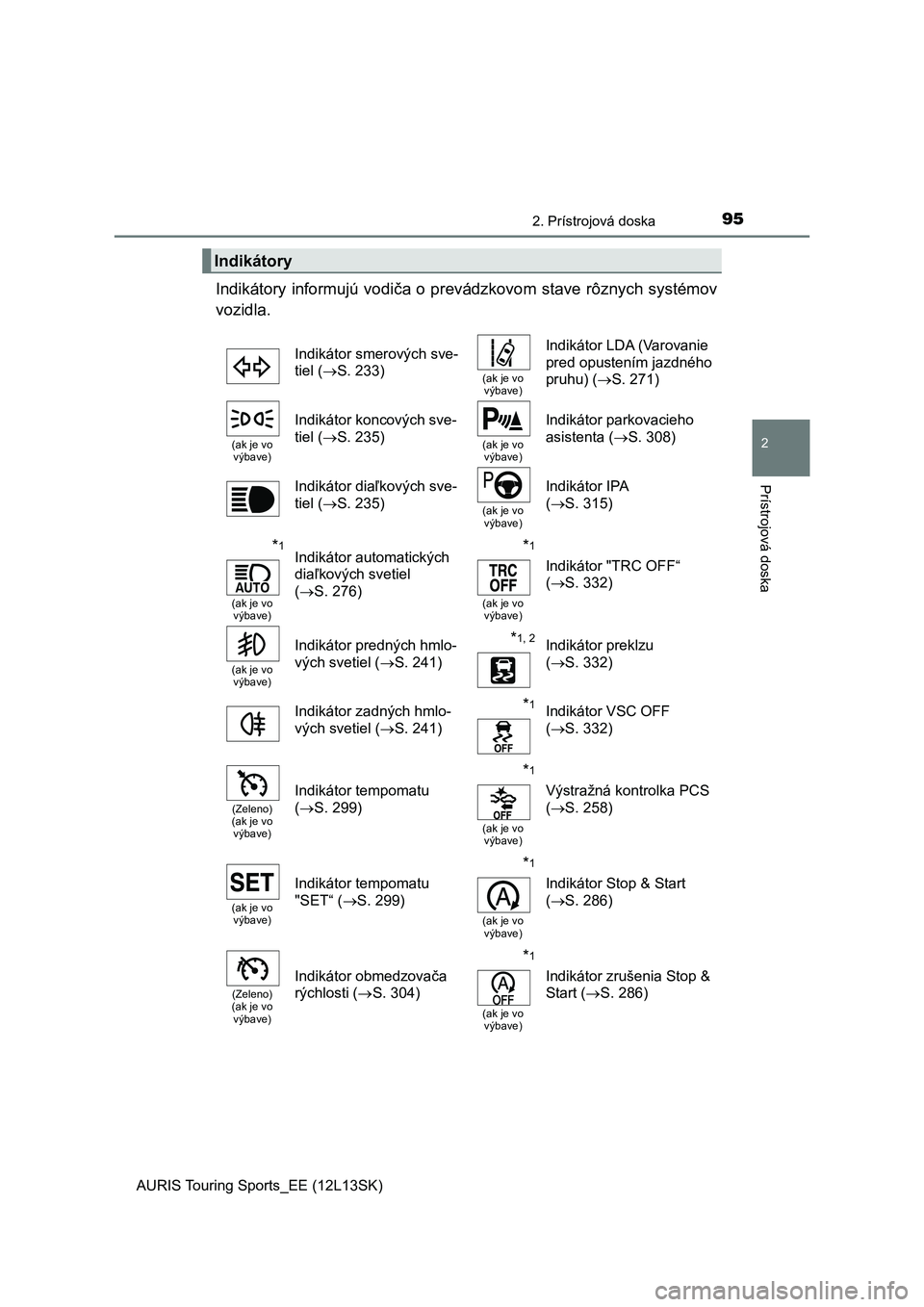

952. Prístrojová doska
AURIS Touring Sports_EE (12L13SK)
2
Prístrojová doska
Indikátory informujú vodiča o prevádzkovom stave rôznych systémov
vozidla.
Indikátory
Indikátor smerových sve-
tiel (S. 233)
(ak je vo
výbave)
Indikátor LDA (Varovanie
pred opustením jazdného
pruhu) (S. 271)
(ak je vo
výbave)
Indikátor koncových sve-
tiel (S. 235)
(ak je vo
výbave)
Indikátor parkovacieho
asistenta (S. 308)
Indikátor diaľkových sve-
tiel (S. 235)
(ak je vo
výbave)
Indikátor IPA
(S. 315)
*1
(ak je vo
výbave)
Indikátor automatických
diaľkových svetiel
(S. 276)*1
(ak je vo
výbave)
Indikátor "TRC OFF“
(S. 332)
(ak je vo
výbave)
Indikátor predných hmlo-
vých svetiel (S. 241)*1, 2Indikátor preklzu
(S. 332)
Indikátor zadných hmlo-
vých svetiel (S. 241)
*1Indikátor VSC OFF
(S. 332)
(Zeleno)
(ak je vo
výbave)
Indikátor tempomatu
(S. 299)
*1
(ak je vo
výbave)
Výstražná kontrolka PCS
(S. 258)
(ak je vo
výbave)
Indikátor tempomatu
"SET“ (S. 299)
*1
(ak je vo
výbave)
Indikátor Stop & Start
(S. 286)
(Zeleno)
(ak je vo
výbave)
Indikátor obmedzovača
rýchlosti (S. 304)
*1
(ak je vo
výbave)
Indikátor zrušenia Stop &
Start (S. 286)

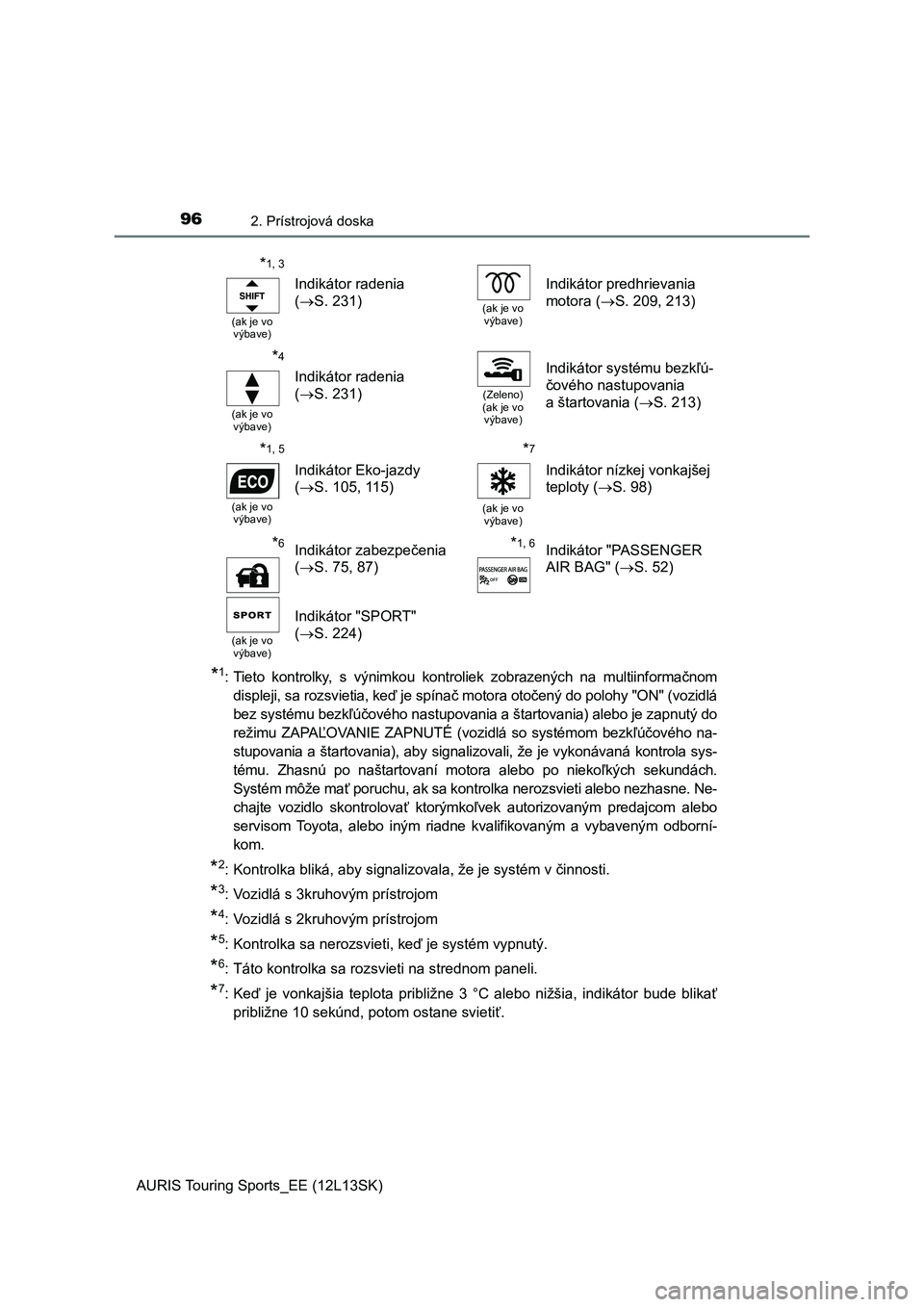

962. Prístrojová doska
AURIS Touring Sports_EE (12L13SK)
*1: Tieto kontrolky, s výnimkou kontroliek zobrazených na multiinformačnom
displeji, sa rozsvietia, keď je spínač motora otočený do polohy "ON" (vozidlá
bez systému bezkľúčového nastupovania a štartovania) alebo je zapnutý do
režimu ZAPAĽOVANIE ZAPNUTÉ (vozidlá so systémom bezkľúčového na-
stupovania a štartovania), aby signalizovali, že je vykonávaná kontrola sys-
tému. Zhasnú po naštartovaní motora alebo po niekoľkých sekundách.
Systém môže mať poruchu, ak sa kontrolka nerozsvieti alebo nezhasne. Ne-
chajte vozidlo skontrolovať ktorýmkoľvek autorizovaným predajcom alebo
servisom Toyota, alebo iným riadne kvalifikovaným a vybaveným odborní-
kom.
*2: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*3: Vozidlá s 3kruhovým prístrojom
*4: Vozidlá s 2kruhovým prístrojom
*5: Kontrolka sa nerozsvieti, keď je systém vypnutý.
*6: Táto kontrolka sa rozsvieti na strednom paneli.
*7: Keď je vonkajšia teplota približne 3 °C alebo nižšia, indikátor bude blikať
približne 10 sekúnd, potom ostane svietiť.
*1, 3
(ak je vo
výbave)
Indikátor radenia
(S. 231)
(ak je vo
výbave)
Indikátor predhrievania
motora (S. 209, 213)
*4
(ak je vo
výbave)
Indikátor radenia
(S. 231)
(Zeleno)
(ak je vo
výbave)
Indikátor systému bezkľú-
čového nastupovania
a štartovania (S. 213)
*1, 5
(ak je vo
výbave)
Indikátor Eko-jazdy
(S. 105, 115)
*7
(ak je vo
výbave)
Indikátor nízkej vonkajšej
teploty (S. 98)
*6Indikátor zabezpečenia
(S. 75, 87)*1, 6Indikátor "PASSENGER
AIR BAG" (S. 52)
(ak je vo
výbave)
Indikátor "SPORT"
(S. 224)

972. Prístrojová doska
AURIS Touring Sports_EE (12L13SK)
2
Prístrojová doska
VÝSTRAHA
■Keď sa nerozsvieti výstražná kontrolka bezpečnostného systému
Ak by sa kontrolky bezpečnostného systému, ako sú výstražné kontrolky
ABS a SRS, nerozsvietili pri naštartovaní motora, znamenalo by to, že tieto
systémy nie sú schopné vás ochrániť pri nehode, a to môže mať za násle-
dok smrť alebo vážne zranenia. Ak k tomu dôjde, nechajte vozidlo ihneď
skontrolovať ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota,
alebo iným riadne kvalifikovaným a vybaveným odborníkom.

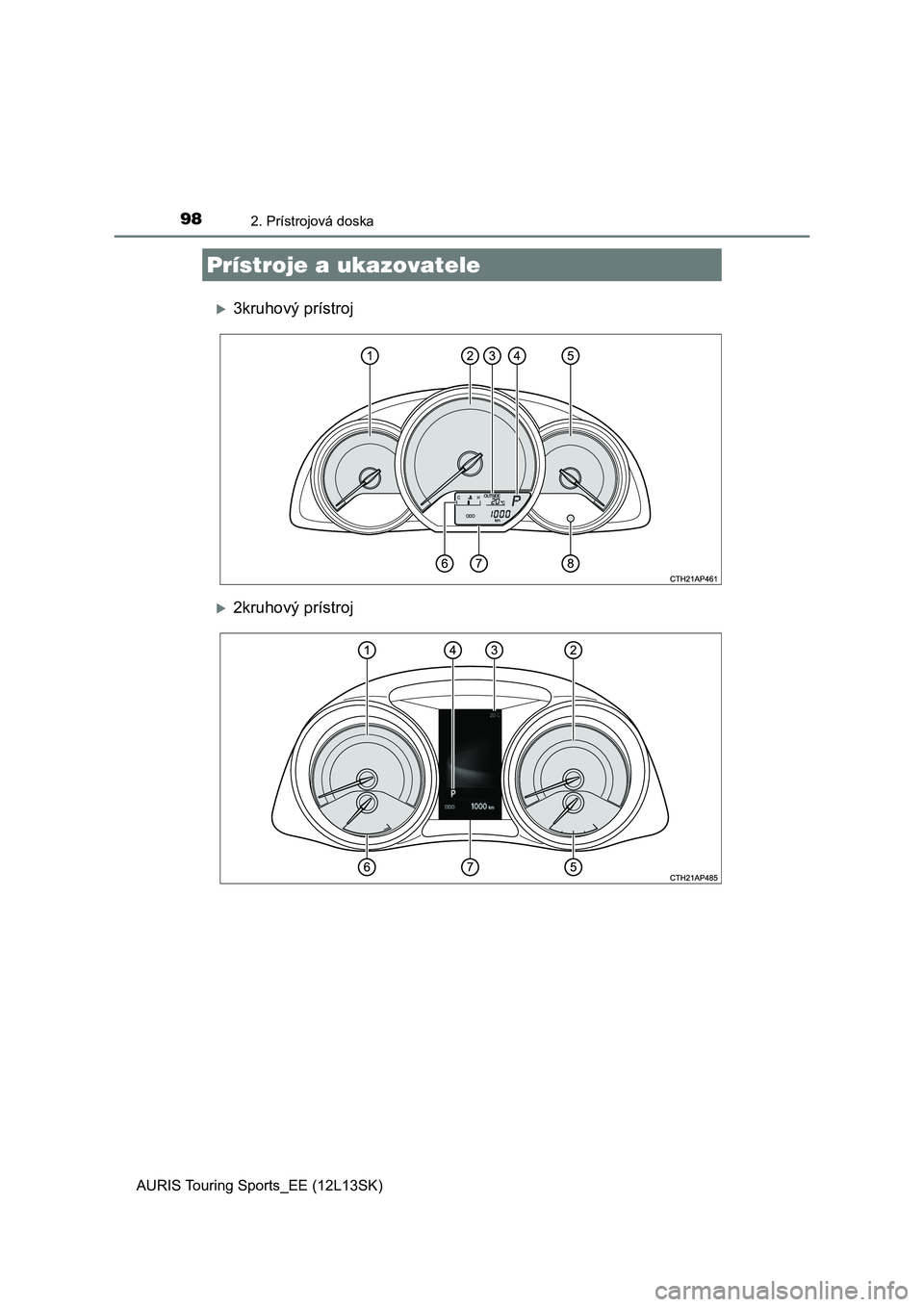

982. Prístrojová doska
AURIS Touring Sports_EE (12L13SK)
3kruhový prístroj
2kruhový prístroj
Prístroje a ukazovatele

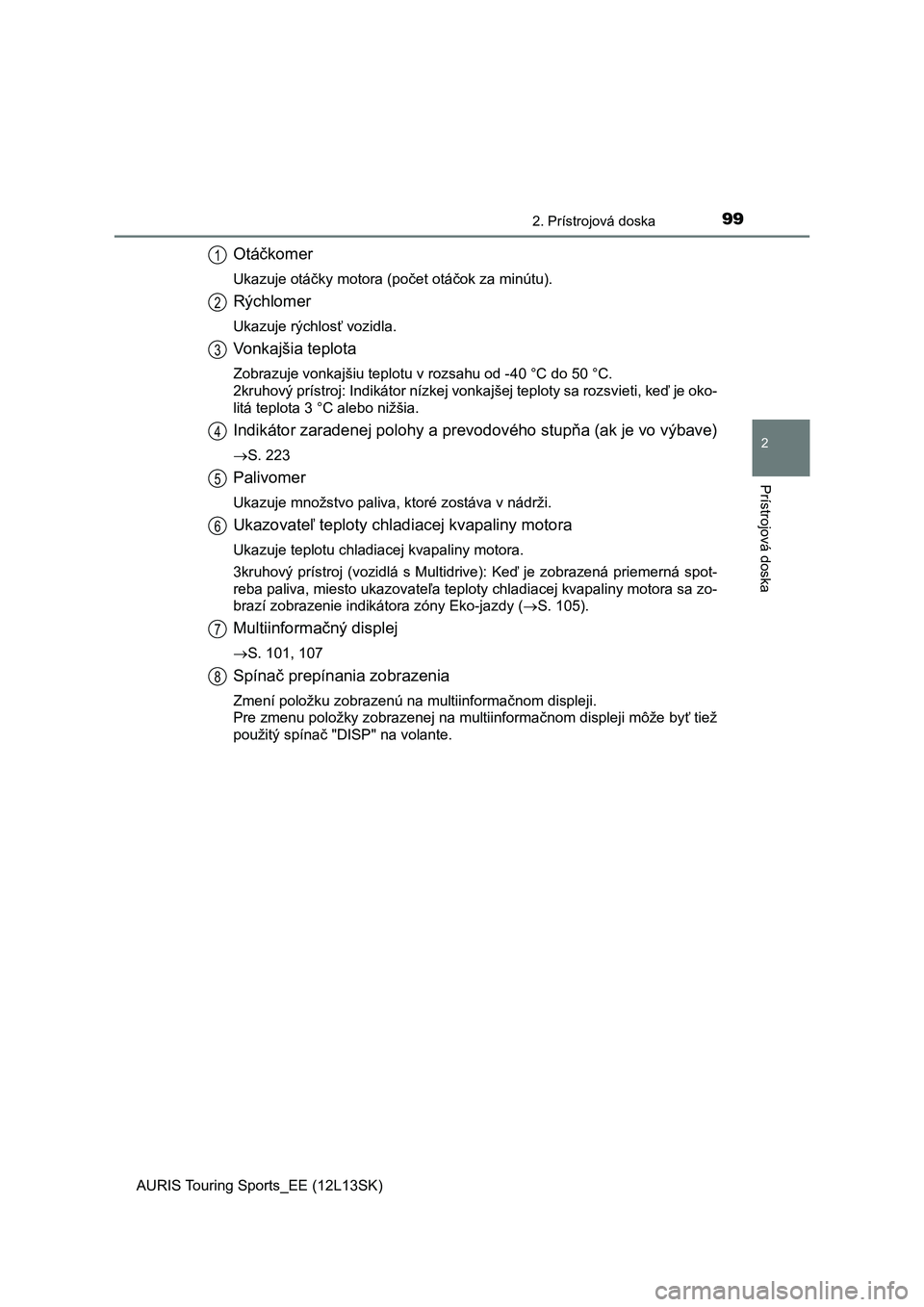

992. Prístrojová doska
AURIS Touring Sports_EE (12L13SK)
2
Prístrojová doska
Otáčkomer
Ukazuje otáčky motora (počet otáčok za minútu).
Rýchlomer
Ukazuje rýchlosť vozidla.
Vonkajšia teplota
Zobrazuje vonkajšiu teplotu v rozsahu od -40 °C do 50 °C.
2kruhový prístroj: Indikátor nízkej vonkajšej teploty sa rozsvieti, keď je oko-
litá teplota 3 °C alebo nižšia.
Indikátor zaradenej polohy a prevodového stupňa (ak je vo výbave)
S. 223
Palivomer
Ukazuje množstvo paliva, ktoré zostáva v nádrži.
Ukazovateľ teploty chladiacej kvapaliny motora
Ukazuje teplotu chladiacej kvapaliny motora.
3kruhový prístroj (vozidlá s Multidrive): Keď je zobrazená priemerná spot-
reba paliva, miesto ukazovateľa teploty chladiacej kvapaliny motora sa zo-
brazí zobrazenie indikátora zóny Eko-jazdy (S. 105).
Multiinformačný displej
S. 101, 107
Spínač prepínania zobrazenia
Zmení položku zobrazenú na multiinformačnom displeji.
Pre zmenu položky zobrazenej na multiinformačnom displeji môže byť tiež
použitý spínač "DISP" na volante.
1
2
3
4
5
6
7
8

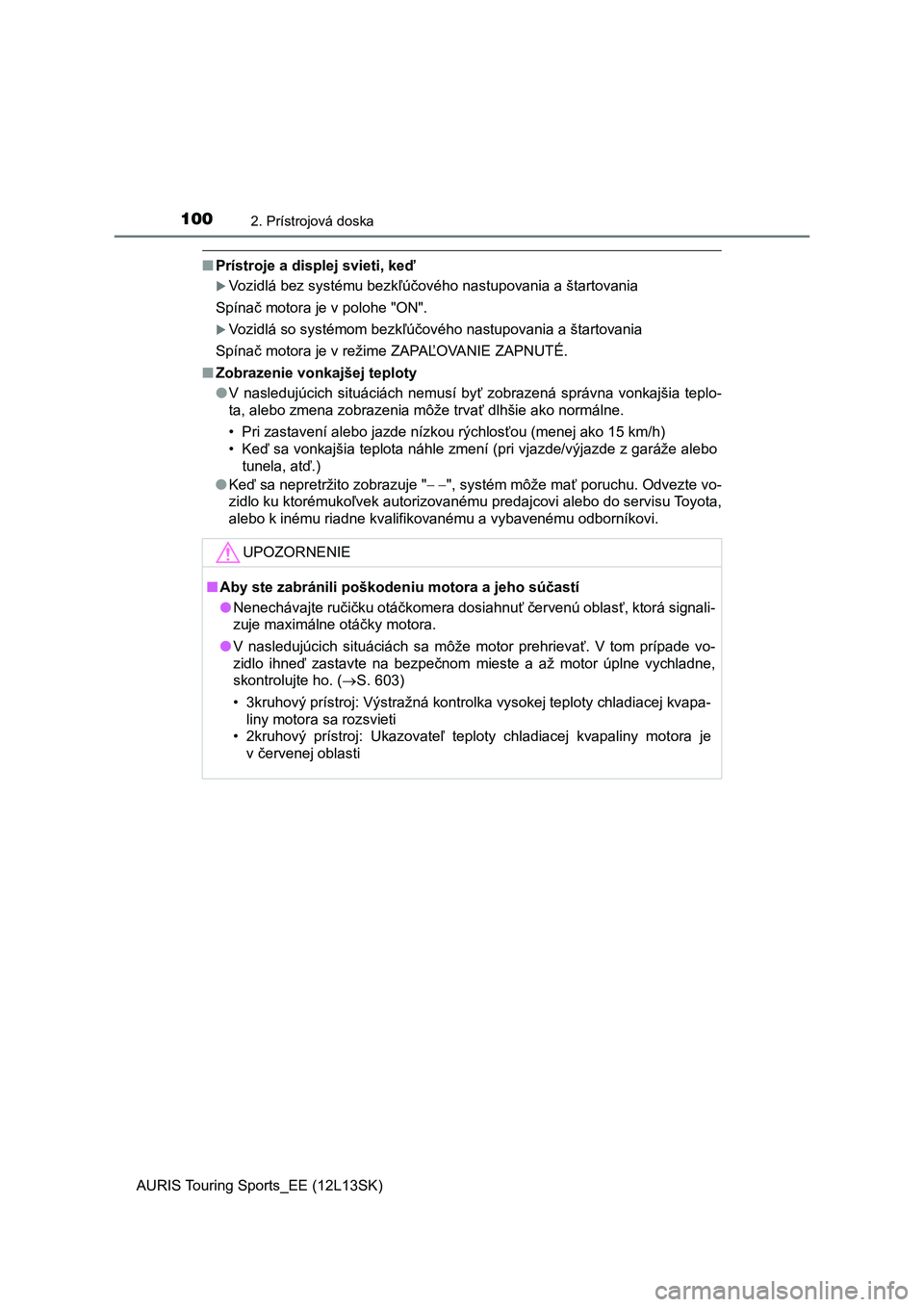

1002. Prístrojová doska
AURIS Touring Sports_EE (12L13SK)
■Prístroje a displej svieti, keď
Vozidlá bez systému bezkľúčového nastupovania a štartovania
Spínač motora je v polohe "ON".
Vozidlá so systémom bezkľúčového nastupovania a štartovania
Spínač motora je v režime ZAPAĽOVANIE ZAPNUTÉ.
■Zobrazenie vonkajšej teploty
●V nasledujúcich situáciách nemusí byť zobrazená správna vonkajšia teplo-
ta, alebo zmena zobrazenia môže trvať dlhšie ako normálne.
• Pri zastavení alebo jazde nízkou rýchlosťou (menej ako 15 km/h)
• Keď sa vonkajšia teplota náhle zmení (pri vjazde/výjazde z garáže alebo
tunela, atď.)
●Keď sa nepretržito zobrazuje "", systém môže mať poruchu. Odvezte vo-
zidlo ku ktorémukoľvek autorizovanému predajcovi alebo do servisu Toyota,
alebo k inému riadne kvalifikovanému a vybavenému odborníkovi.
UPOZORNENIE
■Aby ste zabránili poškodeniu motora a jeho súčastí
●Nenechávajte ručičku otáčkomera dosiahnuť červenú oblasť, ktorá signali-
zuje maximálne otáčky motora.
●V nasledujúcich situáciách sa môže motor prehrievať. V tom prípade vo-
zidlo ihneď zastavte na bezpečnom mieste a až motor úplne vychladne,
skontrolujte ho. (S. 603)
• 3kruhový prístroj: Výstražná kontrolka vysokej teploty chladiacej kvapa-
liny motora sa rozsvieti
• 2kruhový prístroj: Ukazovateľ teploty chladiacej kvapaliny motora je
v červenej oblasti
