TOYOTA AURIS TOURING SPORTS 2017 Návod na použití (in Czech)

91
2Přístrojová deska
AURIS Touring Sports_EE (OM12L13CZ)2. Přístrojová deska
Výstražné kontrolky
a indikátory ........................ 92
Přístroje a ukazatelé ............ 98
Multiinformační displej
(3kruhový přístroj)............ 101
Multiinformační displej
(2kruhový přístroj)............ 107
Informace o spotřebě
paliva ............................... 118

92
AURIS Touring Sports_EE (OM12L13CZ)
2. Přístrojová deska

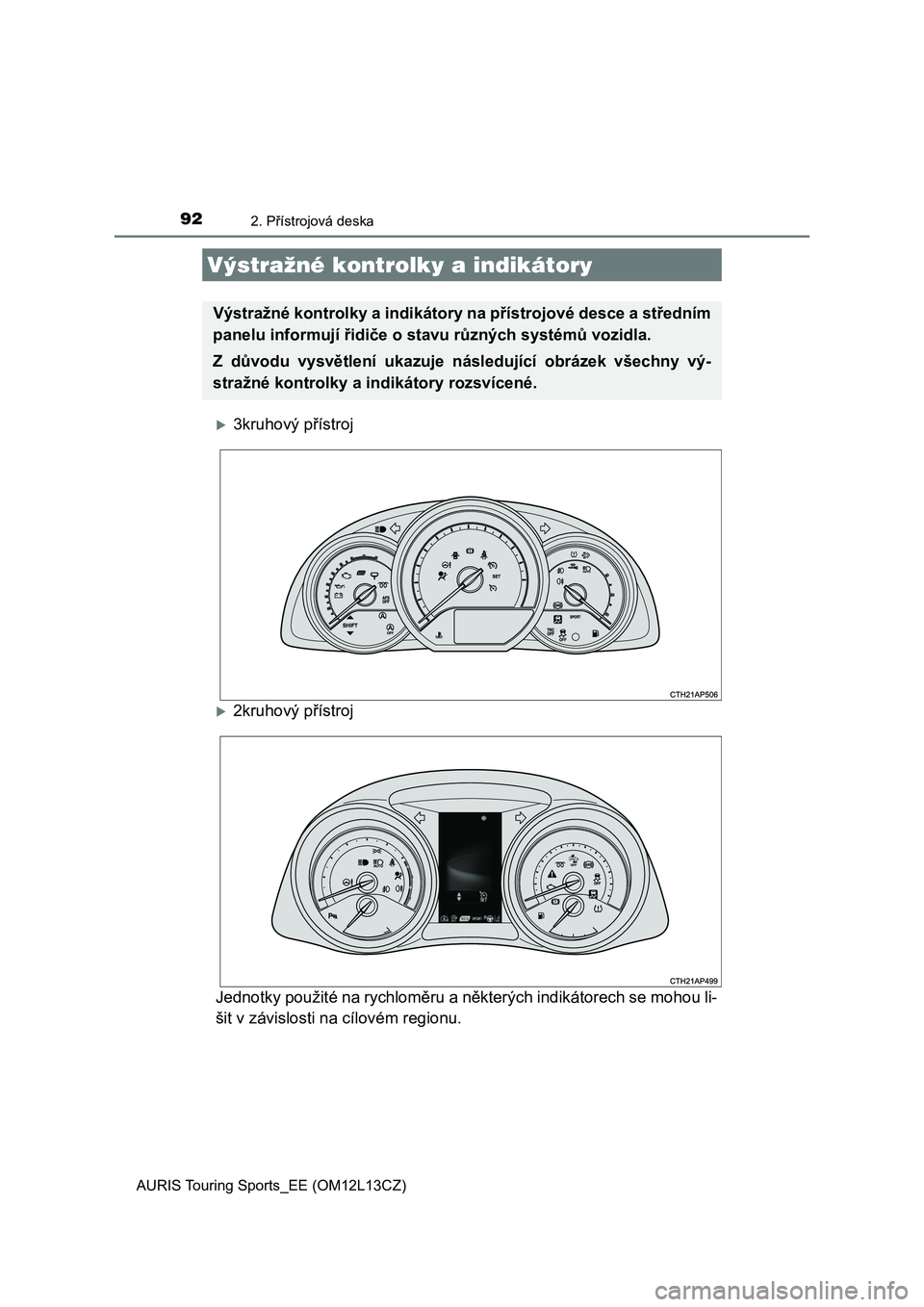

3kruhový přístroj
2kruhový přístroj
Jednotky použité na rychloměru a některých indikátorech se mohou li-
šit v závislosti na cílovém regionu.
Výstražné kontrolky a indikátory
Výstražné kontrolky a indikátory na přístrojové desce a středním
panelu informují řidiče o st avu různých systémů vozidla.
Z důvodu vysvětlení ukazuje násl edující obrázek všechny vý-
stražné kontrolky a indikátory rozsvícené.

932. Přístrojová deska
AURIS Touring Sports_EE (OM12L13CZ)
2
Přístrojová deska

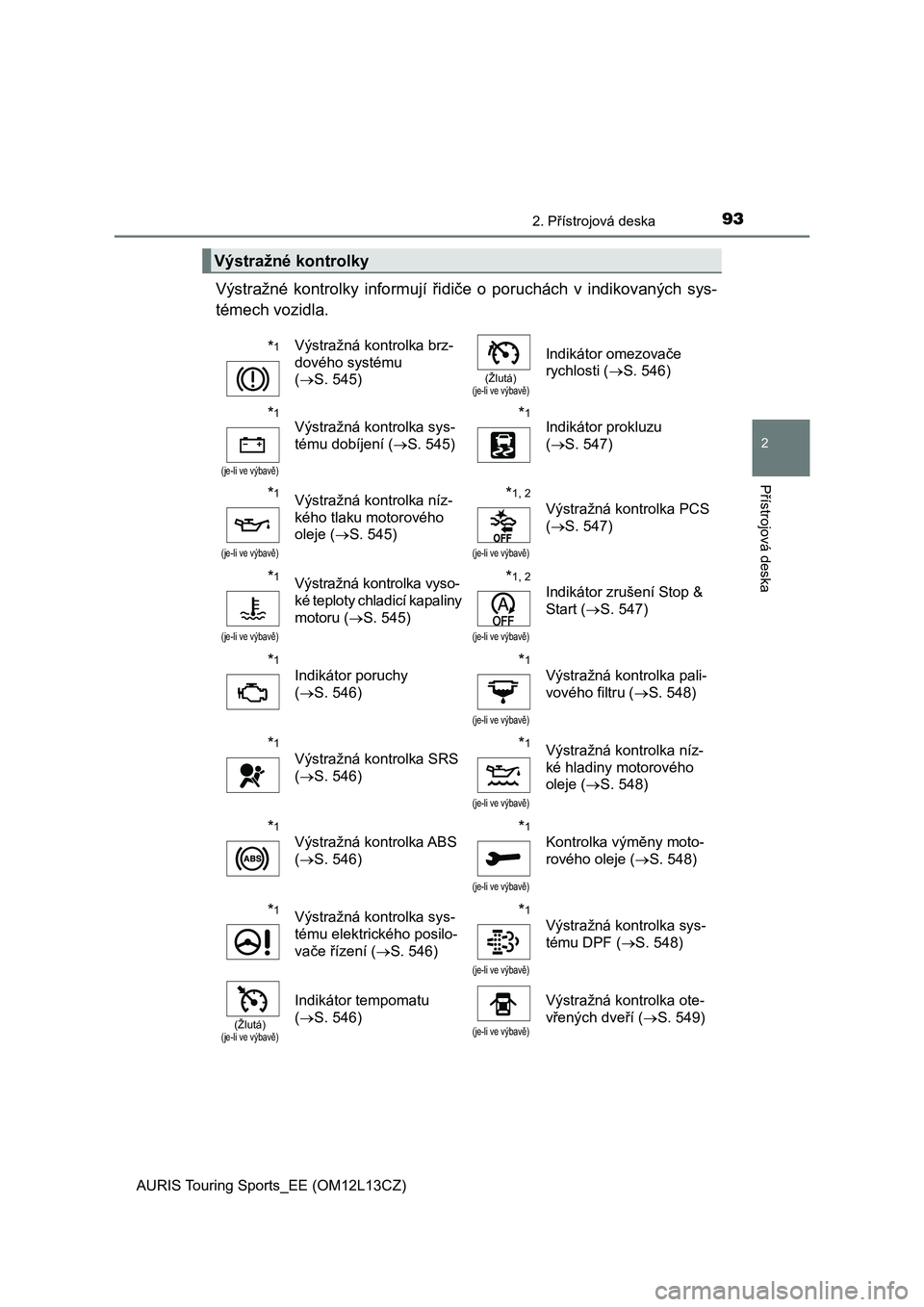

Výstražné kontrolky informují řidiče o poruchách v indikovaných sys-
témech vozidla.
Výstražné kontrolky
*1Výstražná kontrolka brz-
dového systému
(S. 545)
(Žlutá)(je-li ve výbavě)
Indikátor omezovače
rychlosti (S. 546)
*1
(je-li ve výbavě)
Výstražná kontrolka sys-
tému dobíjení (S. 545)*1Indikátor prokluzu
(S. 547)
*1
(je-li ve výbavě)
Výstražná kontrolka níz-
kého tlaku motorového
oleje (S. 545)*1, 2
(je-li ve výbavě)
Výstražná kontrolka PCS
(S. 547)
*1
(je-li ve výbavě)
Výstražná kontrolka vyso-
ké teploty chladicí kapaliny
motoru (S. 545)*1, 2
(je-li ve výbavě)
Indikátor zrušení Stop &
Start (S. 547)
*1
Indikátor poruchy
(S. 546)*1
(je-li ve výbavě)
Výstražná kontrolka pali-
vového filtru (S. 548)
*1
Výstražná kontrolka SRS
(S. 546)*1
(je-li ve výbavě)
Výstražná kontrolka níz-
ké hladiny motorového
oleje (S. 548)
*1
Výstražná kontrolka ABS
(S. 546)*1
(je-li ve výbavě)
Kontrolka výměny moto-
rového oleje (S. 548)
*1Výstražná kontrolka sys-
tému elektrického posilo-
vače řízení (S. 546)*1
(je-li ve výbavě)
Výstražná kontrolka sys-
tému DPF (S. 548)
(Žlutá)(je-li ve výbavě)
Indikátor tempomatu
(S. 546)
(je-li ve výbavě)
Výstražná kontrolka ote-
vřených dveří (S. 549)

942. Přístrojová deska
AURIS Touring Sports_EE (OM12L13CZ)

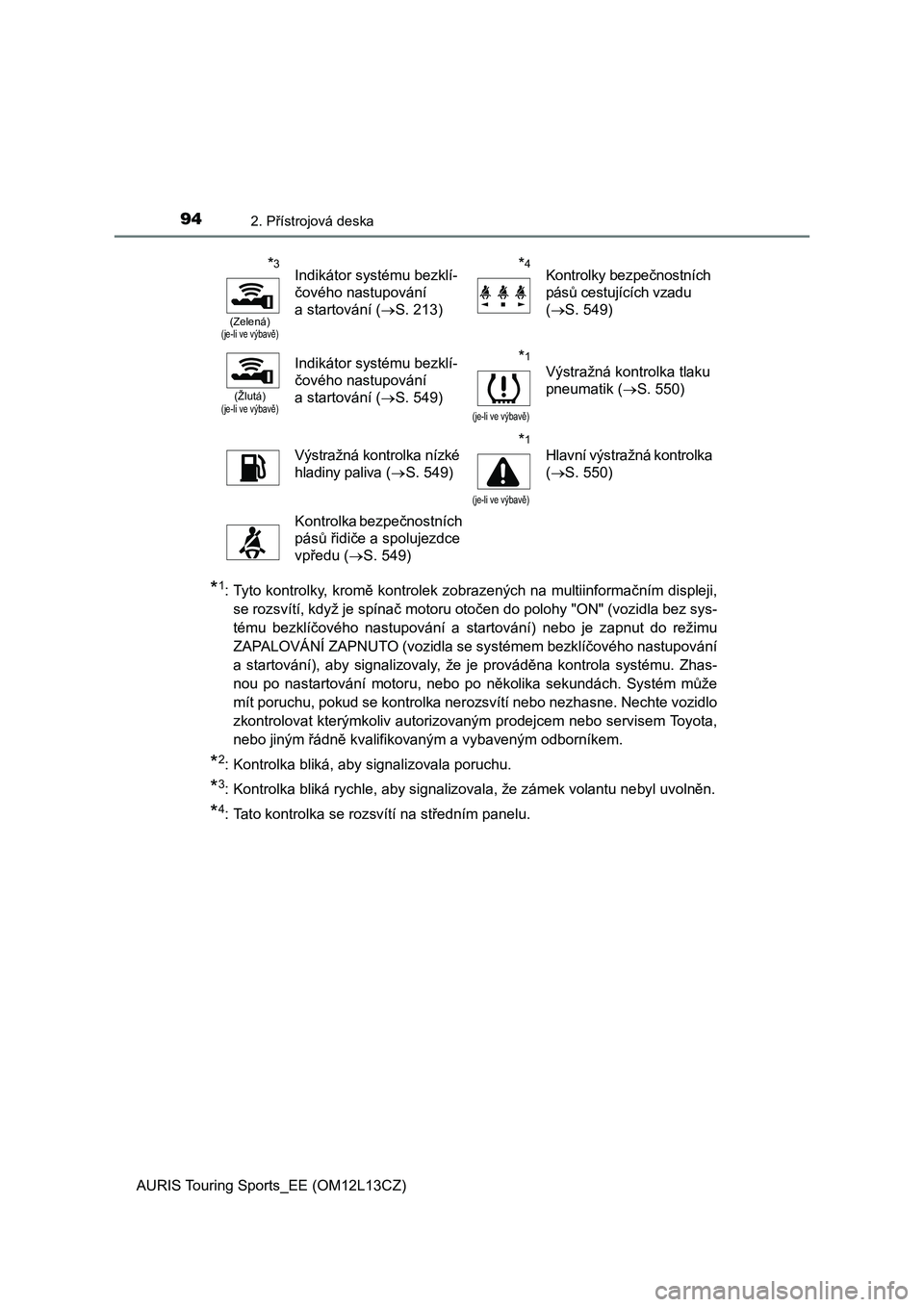

*1: Tyto kontrolky, kromě kontrolek zobrazených na multiinformačním displeji,
se rozsvítí, když je spínač motoru otočen do polohy "ON" (vozidla bez sys-
tému bezklíčového nastupování a startování) nebo je zapnut do režimu
ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčového nastupování
a startování), aby signalizovaly, že je prováděna kontrola systému. Zhas-
nou po nastartování motoru, nebo po několika sekundách. Systém může
mít poruchu, pokud se kontrolka nerozsvítí nebo nezhasne. Nechte vozidlo
zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
*2: Kontrolka bliká, aby signalizovala poruchu.
*3: Kontrolka bliká rychle, aby signalizovala, že zámek volantu nebyl uvolněn.
*4: Tato kontrolka se rozsvítí na středním panelu.
*3
(Zelená)(je-li ve výbavě)
Indikátor systému bezklí-
čového nastupování
a startování (S. 213)*4Kontrolky bezpečnostních
pásů cestujících vzadu
(S. 549)
(Žlutá)(je-li ve výbavě)
Indikátor systému bezklí-
čového nastupování
a startování (S. 549)*1
(je-li ve výbavě)
Výstražná kontrolka tlaku
pneumatik (S. 550)
Výstražná kontrolka nízké
hladiny paliva (S. 549)*1
(je-li ve výbavě)
Hlavní výstražná kontrolka
(S. 550)
Kontrolka bezpečnostních
pásů řidiče a spolujezdce
vpředu (S. 549)

952. Přístrojová deska
AURIS Touring Sports_EE (OM12L13CZ)
2
Přístrojová deska

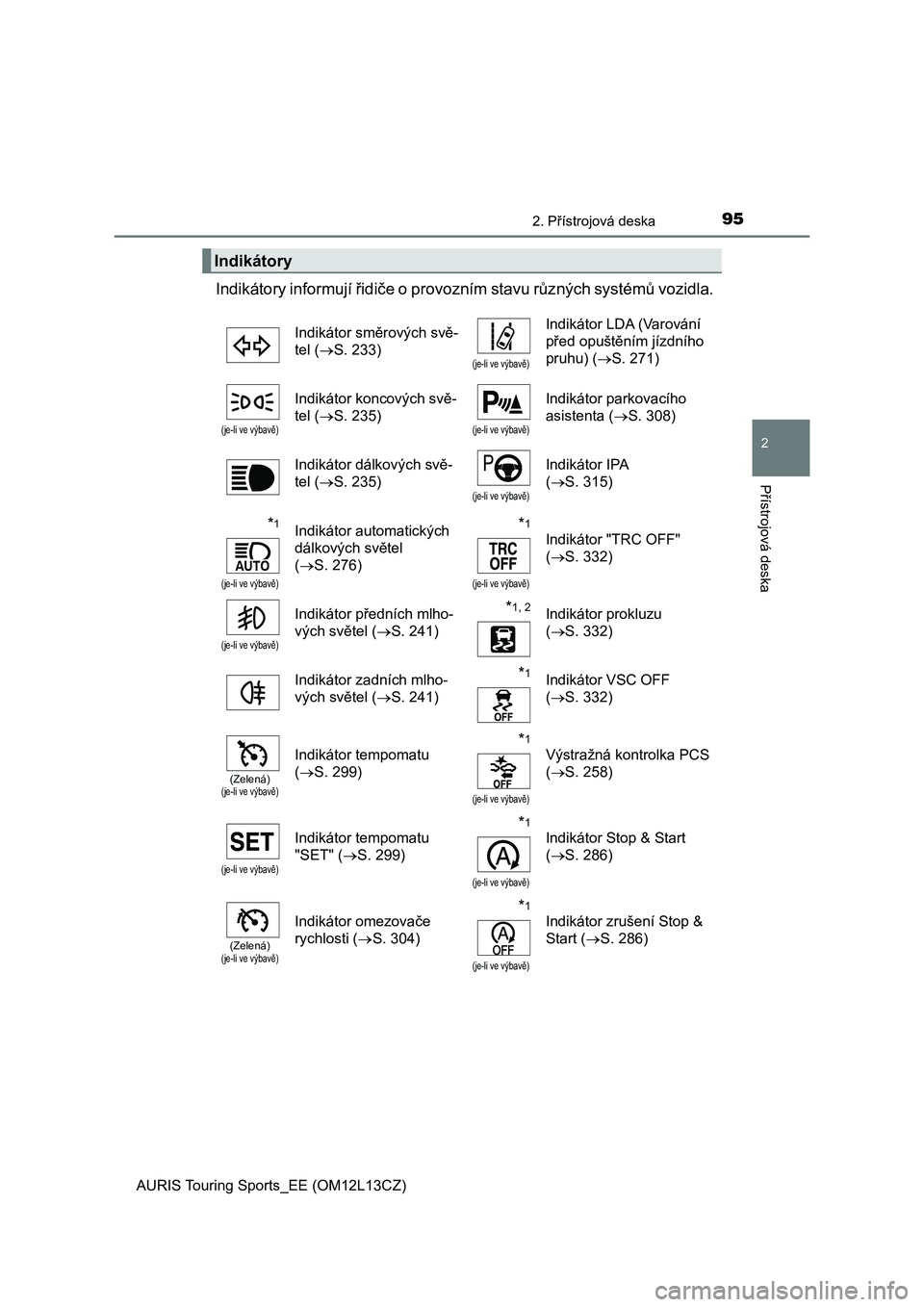

Indikátory informují řidiče o provozním stavu různých systémů vozidla.
Indikátory
Indikátor směrových svě-
tel (S. 233)
(je-li ve výbavě)
Indikátor LDA (Varování
před opuštěním jízdního
pruhu) (S. 271)
(je-li ve výbavě)
Indikátor koncových svě-
tel (S. 235)
(je-li ve výbavě)
Indikátor parkovacího
asistenta (S. 308)
Indikátor dálkových svě-
tel (S. 235)
(je-li ve výbavě)
Indikátor IPA
(S. 315)
*1
(je-li ve výbavě)
Indikátor automatických
dálkových světel
(S. 276)*1
(je-li ve výbavě)
Indikátor "TRC OFF"
(S. 332)
(je-li ve výbavě)
Indikátor předních mlho-
vých světel (S. 241)*1, 2Indikátor prokluzu
(S. 332)
Indikátor zadních mlho-
vých světel (S. 241)
*1Indikátor VSC OFF
(S. 332)
(Zelená)(je-li ve výbavě)
Indikátor tempomatu
(S. 299)*1
(je-li ve výbavě)
Výstražná kontrolka PCS
(S. 258)
(je-li ve výbavě)
Indikátor tempomatu
"SET" (S. 299)*1
(je-li ve výbavě)
Indikátor Stop & Start
(S. 286)
(Zelená)(je-li ve výbavě)
Indikátor omezovače
rychlosti (S. 304)*1
(je-li ve výbavě)
Indikátor zrušení Stop &
Start (S. 286)

962. Přístrojová deska
AURIS Touring Sports_EE (OM12L13CZ)

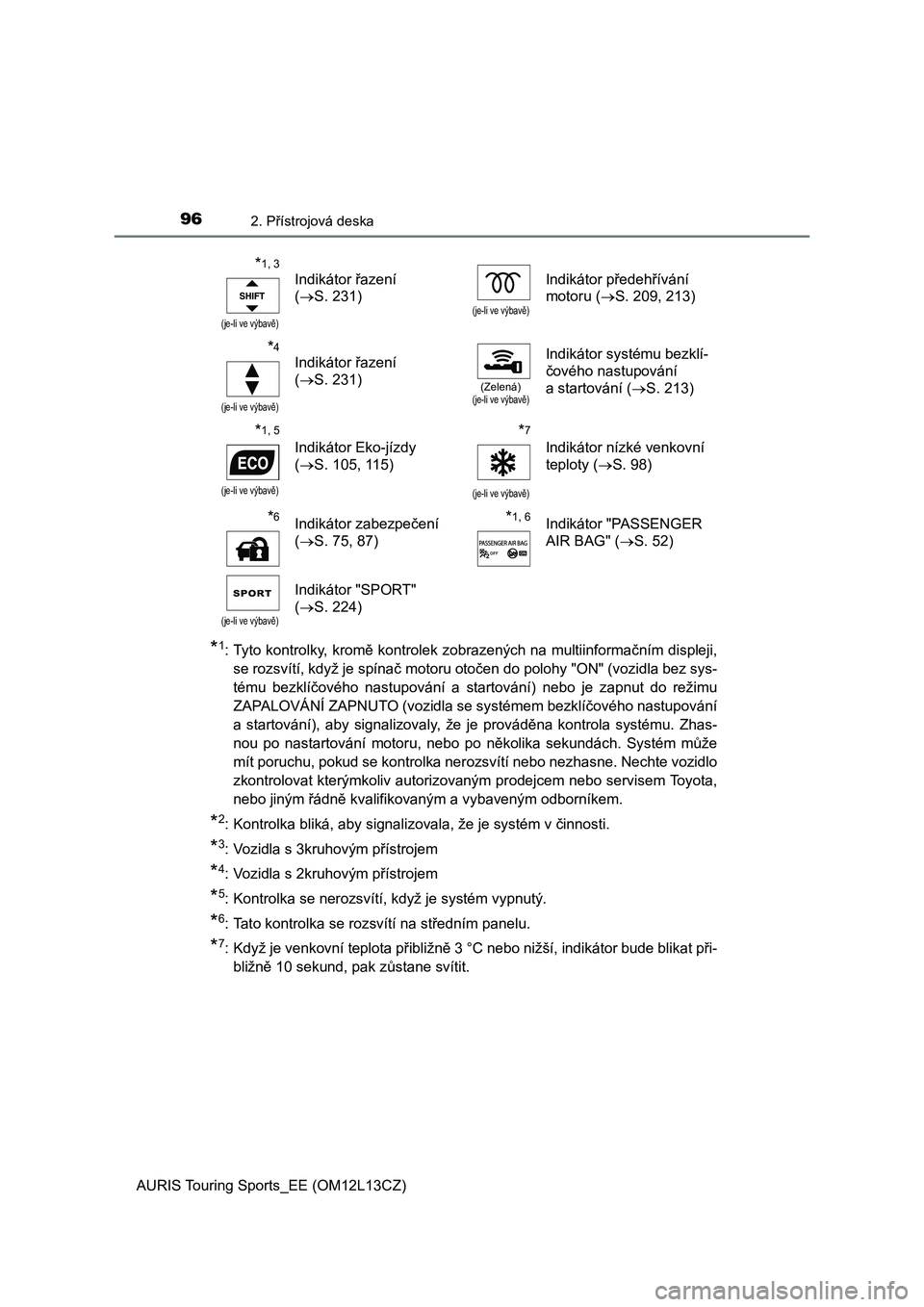

*1: Tyto kontrolky, kromě kontrolek zobrazených na multiinformačním displeji,
se rozsvítí, když je spínač motoru otočen do polohy "ON" (vozidla bez sys-
tému bezklíčového nastupování a startování) nebo je zapnut do režimu
ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčového nastupování
a startování), aby signalizovaly, že je prováděna kontrola systému. Zhas-
nou po nastartování motoru, nebo po několika sekundách. Systém může
mít poruchu, pokud se kontrolka nerozsvítí nebo nezhasne. Nechte vozidlo
zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
*2: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*3: Vozidla s 3kruhovým přístrojem
*4: Vozidla s 2kruhovým přístrojem
*5: Kontrolka se nerozsvítí, když je systém vypnutý.
*6: Tato kontrolka se rozsvítí na středním panelu.
*7: Když je venkovní teplota přibližně 3 °C nebo nižší, indikátor bude blikat při-
bližně 10 sekund, pak zůstane svítit.
*1, 3
(je-li ve výbavě)
Indikátor řazení
(S. 231)
(je-li ve výbavě)
Indikátor předehřívání
motoru (S. 209, 213)
*4
(je-li ve výbavě)
Indikátor řazení
(S. 231)
(Zelená)(je-li ve výbavě)
Indikátor systému bezklí-
čového nastupování
a startování (S. 213)
*1, 5
(je-li ve výbavě)
Indikátor Eko-jízdy
(S. 105, 115)
*7
(je-li ve výbavě)
Indikátor nízké venkovní
teploty (S. 98)
*6Indikátor zabezpečení
(S. 75, 87)*1, 6Indikátor "PASSENGER
AIR BAG" (S. 52)
(je-li ve výbavě)
Indikátor "SPORT"
(S. 224)

972. Přístrojová deska
AURIS Touring Sports_EE (OM12L13CZ)
2
Přístrojová deska
VÝSTRAHA
■Když se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolky bezpečnostního systému, jako jsou výstražné kont-
rolky ABS a SRS, nerozsvítily při nastartování motoru, znamenalo by to, že
tyto systémy nejsou schopny vás ochránit při nehodě, což může mít za ná-
sledek smrtelná nebo vážná zranění. Pokud k tomu dojde, nechte vozidlo
ihned zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.

982. Přístrojová deska
AURIS Touring Sports_EE (OM12L13CZ)

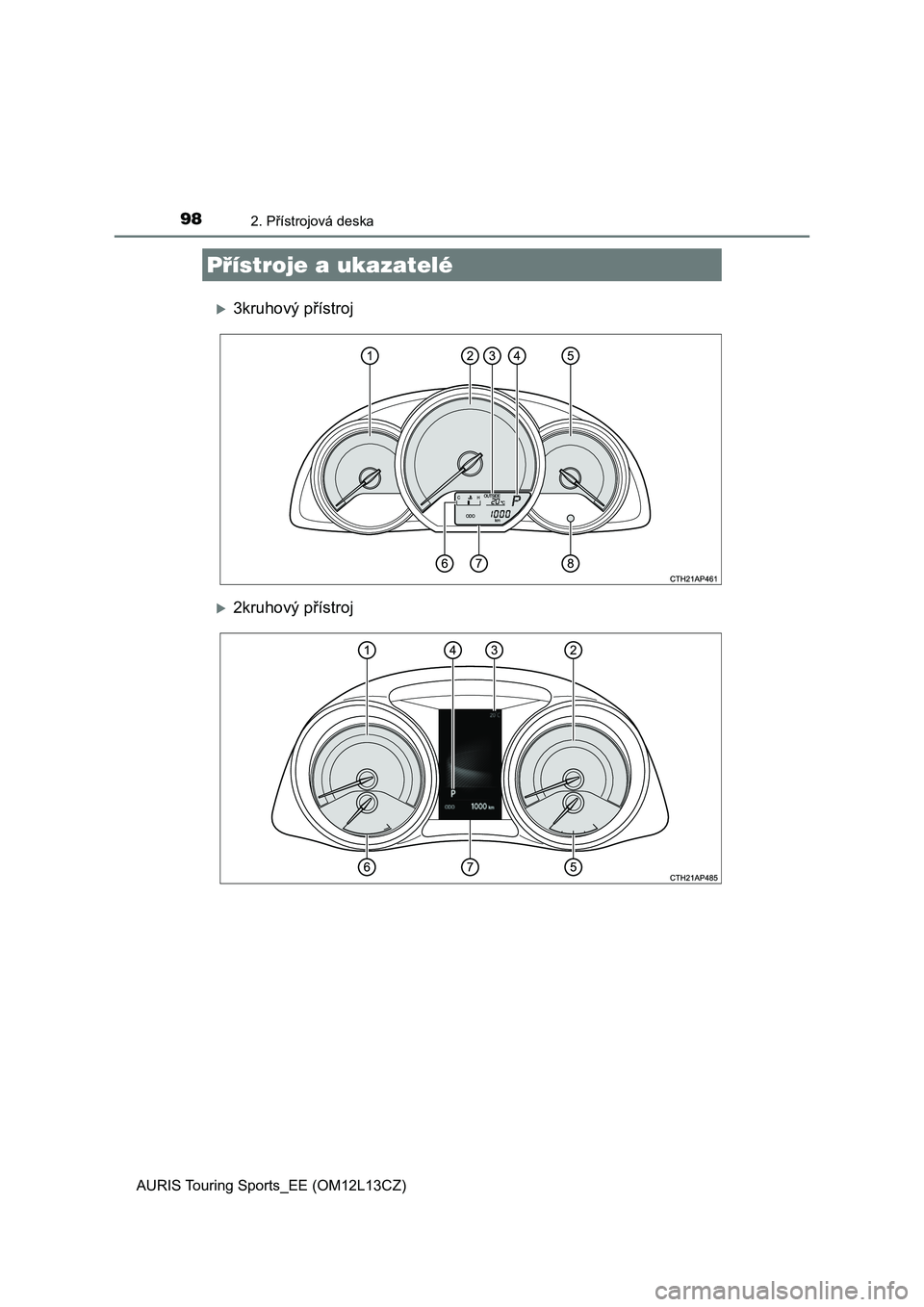

3kruhový přístroj
2kruhový přístroj
Přístroje a ukazatelé

992. Přístrojová deska
AURIS Touring Sports_EE (OM12L13CZ)
2
Přístrojová deska

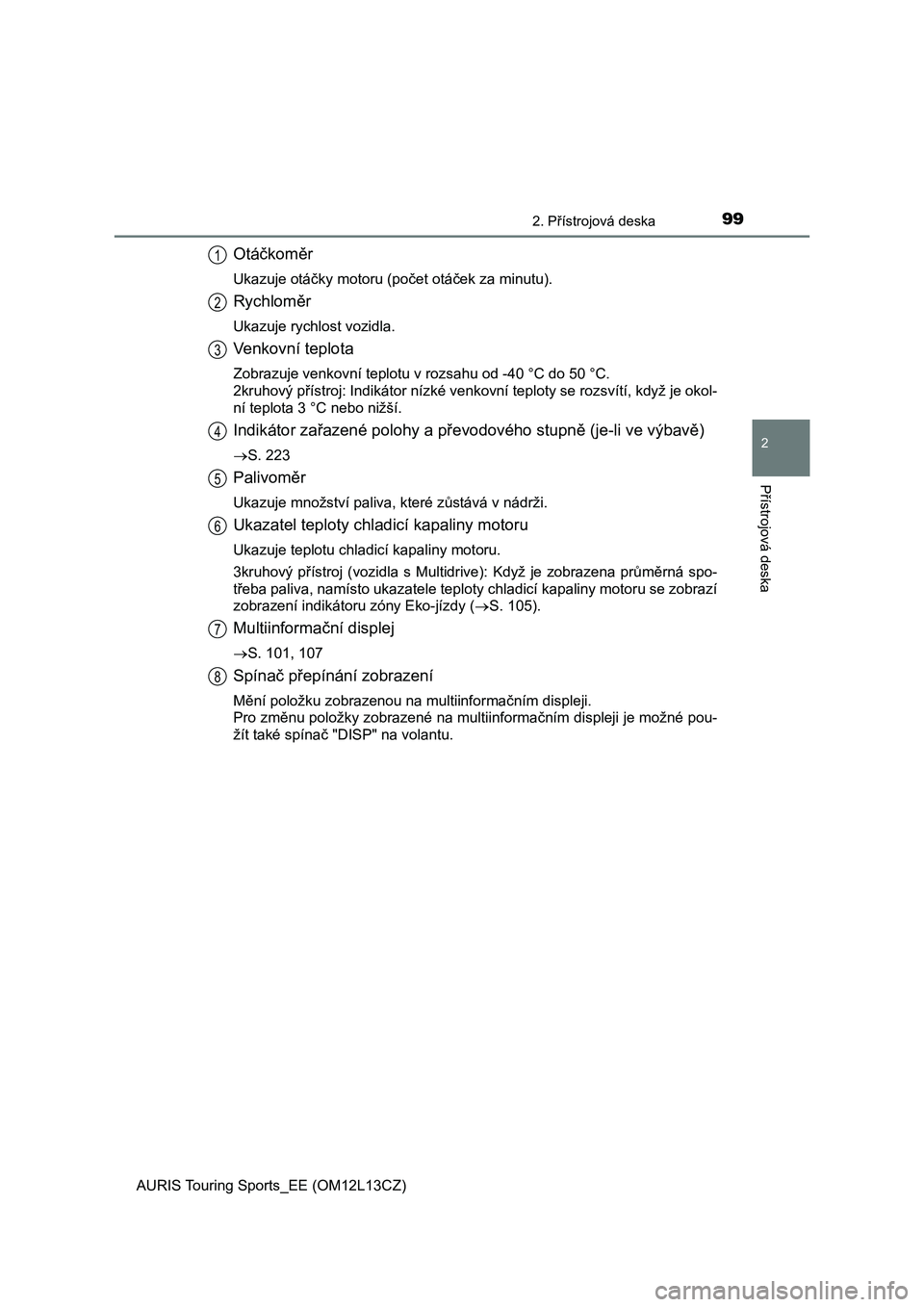

Otáčkoměr
Ukazuje otáčky motoru (počet otáček za minutu).
Rychloměr
Ukazuje rychlost vozidla.
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 50 °C.
2kruhový přístroj: Indikátor nízké venkovní teploty se rozsvítí, když je okol-
ní teplota 3 °C nebo nižší.
Indikátor zařazené polohy a převodového stupně (je-li ve výbavě)
S. 223
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži.
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru.
3kruhový přístroj (vozidla s Multidrive): Když je zobrazena průměrná spo-
třeba paliva, namísto ukazatele teploty chladicí kapaliny motoru se zobrazí
zobrazení indikátoru zóny Eko-jízdy (S. 105).
Multiinformační displej
S. 101, 107
Spínač přepínání zobrazení
Mění položku zobrazenou na multiinformačním displeji.
Pro změnu položky zobrazené na multiinformačním displeji je možné pou-
žít také spínač "DISP" na volantu.
1
2
3
4
5
6
7
8

1002. Přístrojová deska
AURIS Touring Sports_EE (OM12L13CZ)

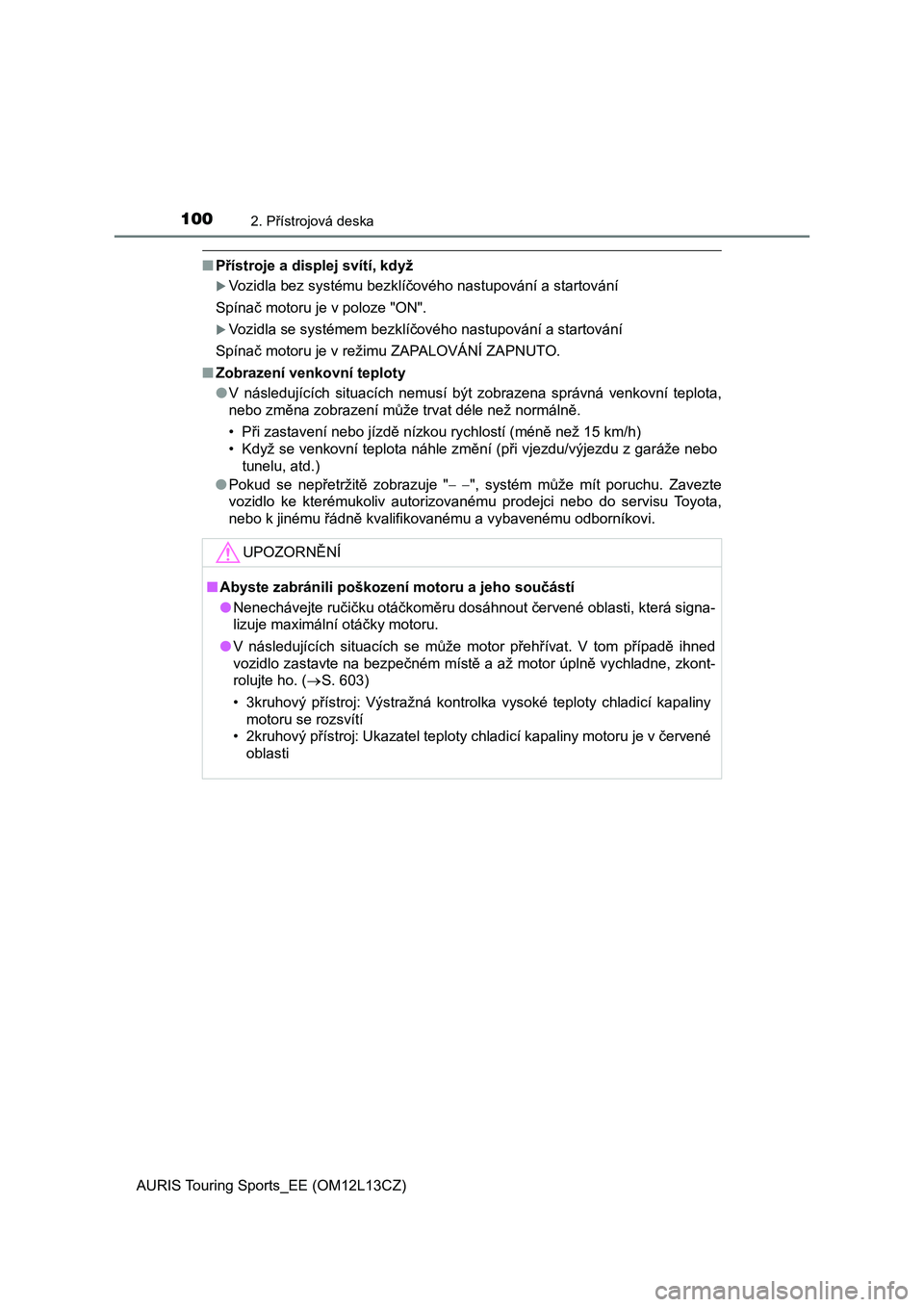

■Přístroje a displej svítí, když
Vozidla bez systému bezklíčového nastupování a startování
Spínač motoru je v poloze "ON".
Vozidla se systémem bezklíčového nastupování a startování
Spínač motoru je v režimu ZAPALOVÁNÍ ZAPNUTO.
■Zobrazení venkovní teploty
●V následujících situacích nemusí být zobrazena správná venkovní teplota,
nebo změna zobrazení může trvat déle než normálně.
• Při zastavení nebo jízdě nízkou rychlostí (méně než 15 km/h)
• Když se venkovní teplota náhle změní (při vjezdu/výjezdu z garáže nebo
tunelu, atd.)
●Pokud se nepřetržitě zobrazuje " ", systém může mít poruchu. Zavezte
vozidlo ke kterémukoliv autorizovanému prodejci nebo do servisu Toyota,
nebo k jinému řádně kvalifikovanému a vybavenému odborníkovi.
UPOZORNĚNÍ
■Abyste zabránili poškození motoru a jeho součástí
●Nenechávejte ručičku otáčkoměru dosáhnout červené oblasti, která signa-
lizuje maximální otáčky motoru.
●V následujících situacích se může motor přehřívat. V tom případě ihned
vozidlo zastavte na bezpečném místě a až motor úplně vychladne, zkont-
rolujte ho. (S. 603)
• 3kruhový přístroj: Výstražná kontrolka vysoké teploty chladicí kapaliny
motoru se rozsvítí
• 2kruhový přístroj: Ukazatel teploty chladicí kapaliny motoru je v červené
oblasti
