TOYOTA AVENSIS 2015 Kasutusjuhend (in Estonian)

741
6-1. Tehnilised andmed
6
Tehnilised andmed
AVENSIS_OM_OM20B99E_(EE)
*1: Koormuseta
*2: 205/60R16 rehvid
*3: 215/55R17 ja 225/45R18 rehvid
*4: Multidrive-käigukastiga autod
*5: Manuaalkäigukastiga autod
*6: ADT270L-AWFEYW, ADT270L-AW
FGYW, ADT270R-AWFEYW ja
ADT270R-AWFGYW mudelid
Mudelikood on näidatud ka andmesildil. ( lk 742)
*7: Automaatkäigukastiga autod
Auto kategooria määramiseks küsige nõu Toyota voltatud esindajalt või mõnelt
teiselt kvalifitseeritud asjatundjalt.
Pukseerimiskonksu koormus 75 kg
PukseemisvõimePiduritegaMootor 1ZR-FAE
1400 kg
2ZR-FAE mootor 1600 kg
*4
1500 kg *5
3ZR-FAE mootor1800 kg
*4
1500 kg *5
Mootor 1AD-FTV1600 kg
2AD-FTV mootor 1800 kg
2AD-FHV mootor 1800 kg
*5
1600 kg *7
Piduriteta 500 kg
AVENSIS_OM_OM20B99E_(EE).book Page 741 Monday, January 20, 2014 1:34 AM

742
6-1. Tehnilised andmed
AVENSIS_OM_OM20B99E_(EE)
Auto identifitseerimine
■ Auto tehasetähis
VIN-kood (tehasetähis) on Teie aut o kõige olulisem identifitseeri-
miskood, mis on näidatud ka registreerimistunnistusel. See on Teie
Toyota esmane identifitseerimisnumber. See on äratoodud ka teie
registreerimistunnistusel.
Vasakpoolse rooliga autod See
number on stantsitud kaassõitja
istme alla.
Parempoolse rooliga autod: VIN-
kood on kirjas armatuurlaual
(vasakul).
VIN-kood on näidatud ka andme-
sildil.
AVENSIS_OM_OM20B99E_(EE).book Page 742 Monday, January 20, 2014 1:34 AM

743
6-1. Tehnilised andmed
6
Tehnilised andmed
AVENSIS_OM_OM20B99E_(EE)
■
Mootorinumber
Mootori number on kirjas mootoriplokil, joonisel näidatudkohas.
Bensiinimootor
Diiselmootor
AVENSIS_OM_OM20B99E_(EE).book Page 743 Monday, January 20, 2014 1:34 AM

744
6-1. Tehnilised andmed
AVENSIS_OM_OM20B99E_(EE)
Mootor
Bensiinimootor
Mudel 1ZR-FAE, 2ZR-FAE, 3ZR-FAE
Tüüp4-silindrililien reasmootoriga, bensiinimootor
Silindri läbimõõt ja kol-
vikäik Mootor 1ZR-FAE
80.5  78.5 mm
2ZR-FAE mootor
80.5  88.3 mm
3ZR-FAE mootor
80,5 
97,6 mm 
Töömaht Mootor 1ZR-FAE
1598 cm
3
2ZR-FAE mootor
1798 cm3
3ZR-FAE mootor
1987 cm3
Klapivahe (külm moo-
tor)
Automaatne
Veorihm7.6  10.0 mm 
*
*
: Generaatoririhma läbipaine 98 N (10 kgf) juu- res (kasutatud rihm)
Väntvõll Generaator
Veepump Õhukondit-
sioneeri
kompressor
AVENSIS_OM_OM20B99E_(EE).book Page 744 Monday, January 20, 2014 1:34 AM

745
6-1. Tehnilised andmed
6
Tehnilised andmed
AVENSIS_OM_OM20B99E_(EE)
Diiselmootor
Kütus
Bensiinimootor
Mudel 1AD-FTV, 2AD-FTV, 2AD-FHV
Tüüp4-silindriline 4-taktiline reas diiselmootor
Silindri läbimõõt ja kolvi-
käik Mootor 1AD-FTV
86.0 x 86.0 mm

2AD-FTV ja 2A D-FHV mootorid
86.0 x 96.0 mm
Töömaht Mootor 1AD-FTV
1998 cm3
2AD-FTV ja 2A D-FHV mootorid
2231 cm
3
Klapivahe (külm mootor) Automaatne
Veorihm Automaatne
Kütuse tüüp Euroopa Liidus:
Ainult pliivaba bensiin, mis vastab Euroopa
standardileEN228
Väljaspool Euroopa Liitu:
Ainult pliivaba bensiin
Oktaaniarv
vähemalt 95
Kütusepaagi maht
(ligikaudne)60 L
AVENSIS_OM_OM20B99E_(EE).book Page
745 Monday, January 20, 2014 1:34 AM

746
6-1. Tehnilised andmed
AVENSIS_OM_OM20B99E_(EE)
Diiselmootor
Kütuse
tüüp
Mootor 1AD-FTV
DPF katalüsaatoriga autod
Euroopa Liidus:
Euroopa standardile EN590 vastav dii-
selkütus
Väljaspool Euroopa Liitu:
Kuni 50 miljondikku (ppm) väävlit sisal-
dav diiselkütus
DPF katalüsaatorita autod
Euroopa Liidus:
Euroopa standardile EN590 vastav dii-
selkütus
Väljaspool Euroopa Liitu:
Kuni 500 miljondikku (ppm) väävlit sisal-
dav diiselkütus
2AD-FTV ja 2AD-
FHV mootorid
Euroopa Liidus:
Euroopa standardile EN590 vastav diiselkü-
tus
Väljaspool Euroopa Liitu:
Kuni 50 miljondikku (ppm) väävlit sisaldav
diiselkütus
Tsetaaniarv
vähemalt 48
Kütusepaagi maht
(ligikaudne)60 L
AVENSIS_OM_OM20B99E_(EE).book Page
746 Monday, January 20, 2014 1:34 AM

747
6-1. Tehnilised andmed
6
Tehnilised andmed
AVENSIS_OM_OM20B99E_(EE)
Määrdesüsteem
*: Mootori õlimaht on ligikaudne kogus mootorivahetusel. Soojendage mootor
üles ja lülitage välja, oodake rohkem ku i 5 minutit ja kontrollige õlivardaga õli-
taset.
■ Mootoriõli valimine
Teie autos kasutatud “Toyota Genui ne Motor Oil”. Toyota soovitab
kasutada “Toyota Genuine Motor Oil” õli. Kasutada võite ka muud
sama kvaliteetset mootoriõli.
Bensiinimootor
Kvaliteet:
0W-20, 5W-20, 5W-30 ja 10W-30:
API SL või SM Energy-Conserving või SN Resource-Conserving või
ILSAC aastaringne mootoriõli
15W-40 või 20W-50:
API SL , SM või SN aastaringne mootoriõli
Maht
(vahetus, ligikaudne
*)
Bensiinimootor
Diiselmootor Filtriga: 4,2 L
Filtrita: 3,9 L
1AD-FTV moootor (DPF katalüsaatoriga autod)
Filtriga: 5,9 L
Filtrita: 5,5 L 1AD-FTV moootor (DPF katalüsaatorita autod)
Filtriga: 6,3 L
Filtrita: 5,9 L
2AD-FTV ja 2AD-FHV mootorid Filtriga: 5,9 L
Filtrita: 5,5 L
AVENSIS_OM_OM20B99E_(EE).book Page 747 Monday, January 20, 2014 1:34 AM

748
6-1. Tehnilised andmed
AVENSIS_OM_OM20B99E_(EE)

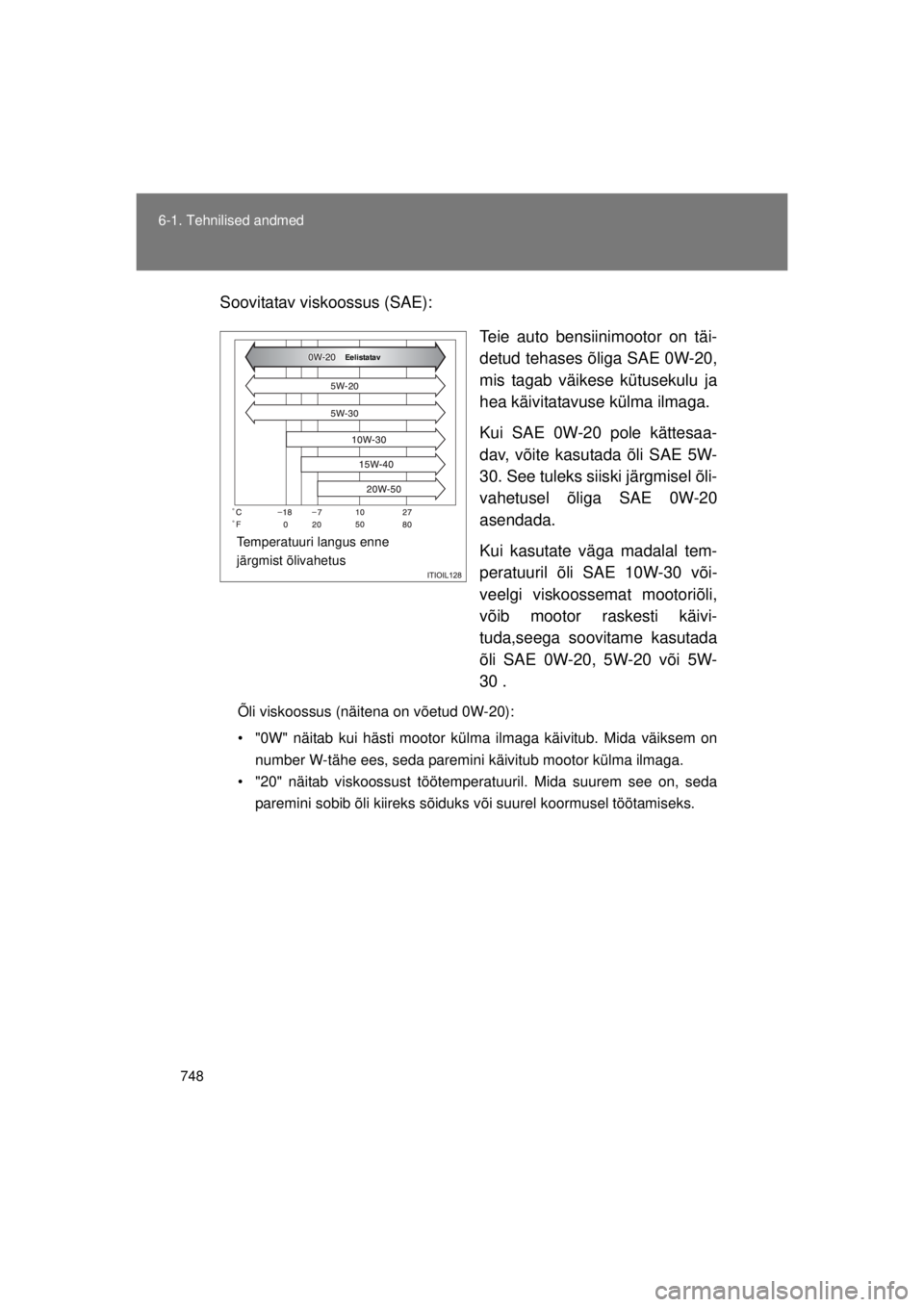

Soovitatav viskoossus (SAE):
Teie auto bensiinimootor on täi-
detud tehases õliga SAE 0W-20,
mis tagab väikese kütusekulu ja
hea käivitatavuse külma ilmaga.
Kui SAE 0W-20 pole kättesaa-
dav, võite kasutada õli SAE 5W-
30. See tuleks siiski järgmisel õli-
vahetusel õliga SAE 0W-20
asendada.
Kui kasutate väga madalal tem-
peratuuril õli SAE 10W-30 või-
veelgi viskoossemat mootoriõli,
võib mootor raskesti käivi-
tuda,seega soovitame kasutada
õli SAE 0W-20, 5W-20 või 5W-
30 .
Õli viskoossus (näitena on võetud 0W-20):
• "0W" näitab kui hästi mootor külma ilmaga käivitub. Mida väiksem on
number W-tähe ees, seda paremini käivitub mootor külma ilmaga.
• "20" näitab viskoossust töötemperatuuril. Mida suurem see on, seda
paremini sobib õli kiireks sõiduks või suurel koormusel töö\
tamiseks.
Temperatuuri langus enne
järgmist õlivahetus
Eelistatav
AVENSIS_OM_OM20B99E_(EE).book Page 748 Monday, January 20, 2014 1:34 AM

749
6-1. Tehnilised andmed
6
Tehnilised andmed
AVENSIS_OM_OM20B99E_(EE)

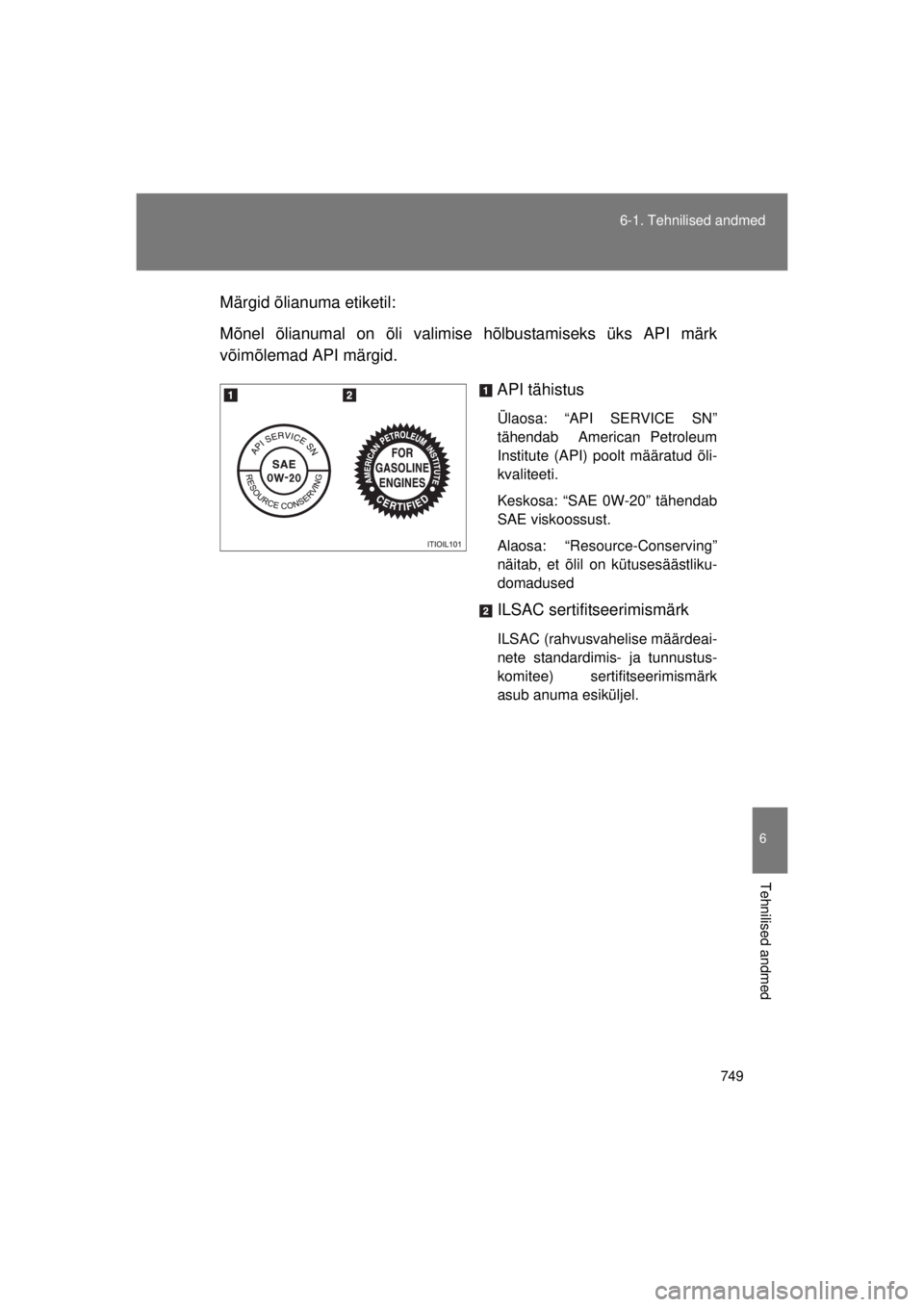

Märgid õlianuma etiketil:
Mõnel õlianumal on õli valimise hõlbustamiseks üks API märk
võimõlemad API märgid.
API tähistus
Ülaosa: “API SERVICE SN”
tähendab American Petroleum
Institute (API) poolt määratud õli-
kvaliteeti.
Keskosa: “SAE 0W-20” tähendab
SAE viskoossust.
Alaosa: “Resource-Conserving”
näitab, et õlil on kütusesäästliku-
domadused
ILSAC sertifitseerimismärk
ILSAC (rahvusvahelise määrdeai-
nete standardimis- ja tunnustus-
komitee) sertifitseerimismärk
asub anuma esiküljel.
AVENSIS_OM_OM20B99E_(EE).book Page 749 Monday, January 20, 2014 1:34 AM

750
6-1. Tehnilised andmed
AVENSIS_OM_OM20B99E_(EE)

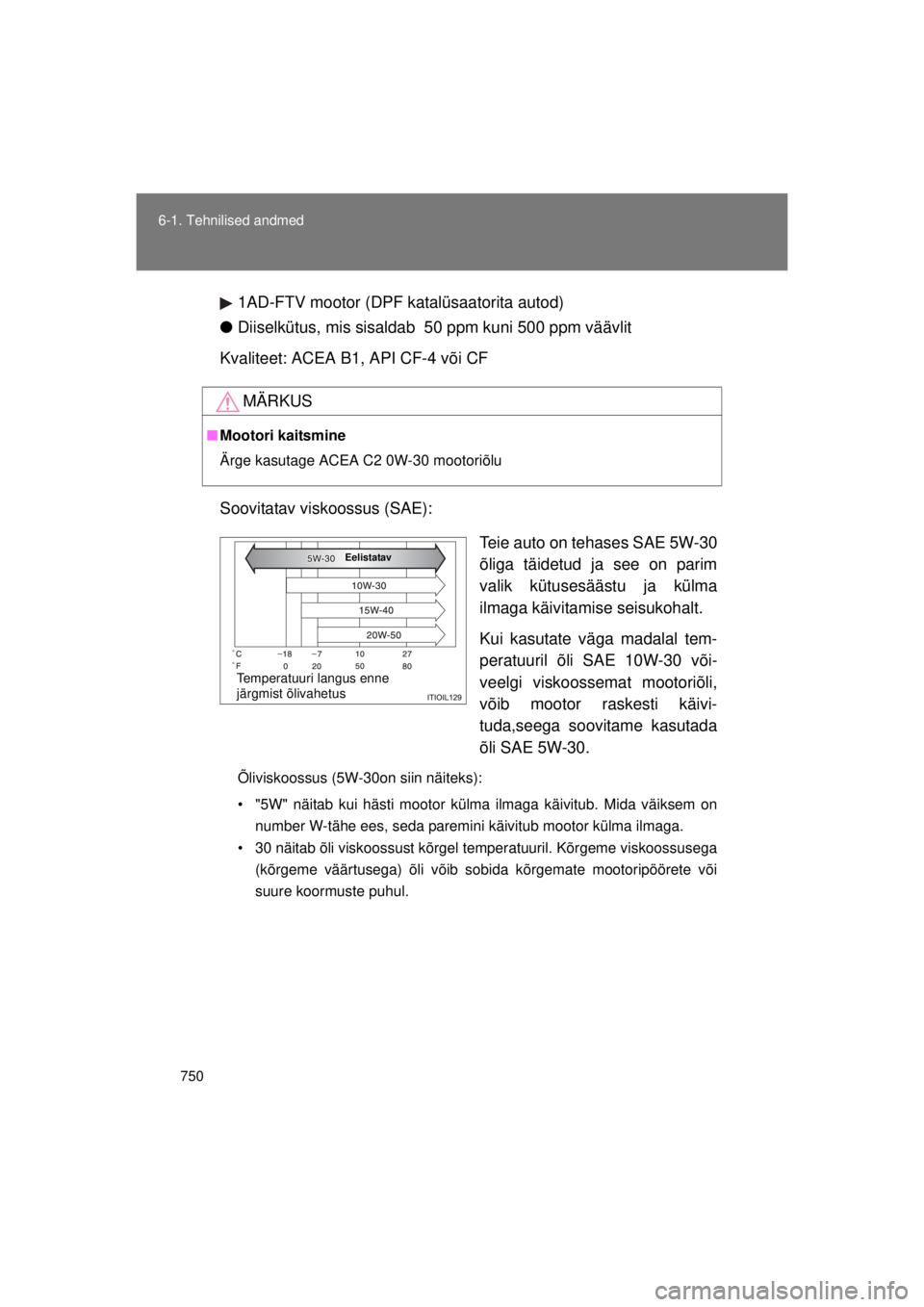

1AD-FTV mootor (DPF katalüsaatorita autod)
● Diiselkütus, mis sisaldab 50 ppm kuni 500 ppm väävlit
Kvaliteet: ACEA B1, API CF-4 või CF
Soovitatav viskoossus (SAE):
Teie auto on tehases SAE 5W-30
õliga täidetud ja see on parim
valik kütusesäästu ja külma
ilmaga käivitamise seisukohalt.
Kui kasutate väga madalal tem-
peratuuril õli SAE 10W-30 või-
veelgi viskoossemat mootoriõli,
võib mootor raskesti käivi-
tuda,seega soovitame kasutada
õli SAE 5W-30.
Õliviskoossus (5W-30on siin näiteks):
• "5W" näitab kui hästi mootor külma ilmaga käivitub. Mida väiksem onnumber W-tähe ees, seda paremini käivitub mootor külma ilmaga.
• 30 näitab õli viskoossust kõrgel temperatuuril. Kõrgeme viskoossusega (kõrgeme väärtusega) õli võib sobida kõrgemate mootoripöörete või
suure koormuste puhul.
MÄRKUS
■Mootori kaitsmine
Ärge kasutage ACEA C2 0W-30 mootoriõlu
Temperatuuri langus enne
järgmist õlivahetus
Eelistatav
