1614-1. Innan du börjar köra
4
Körning
OM20C20SEn

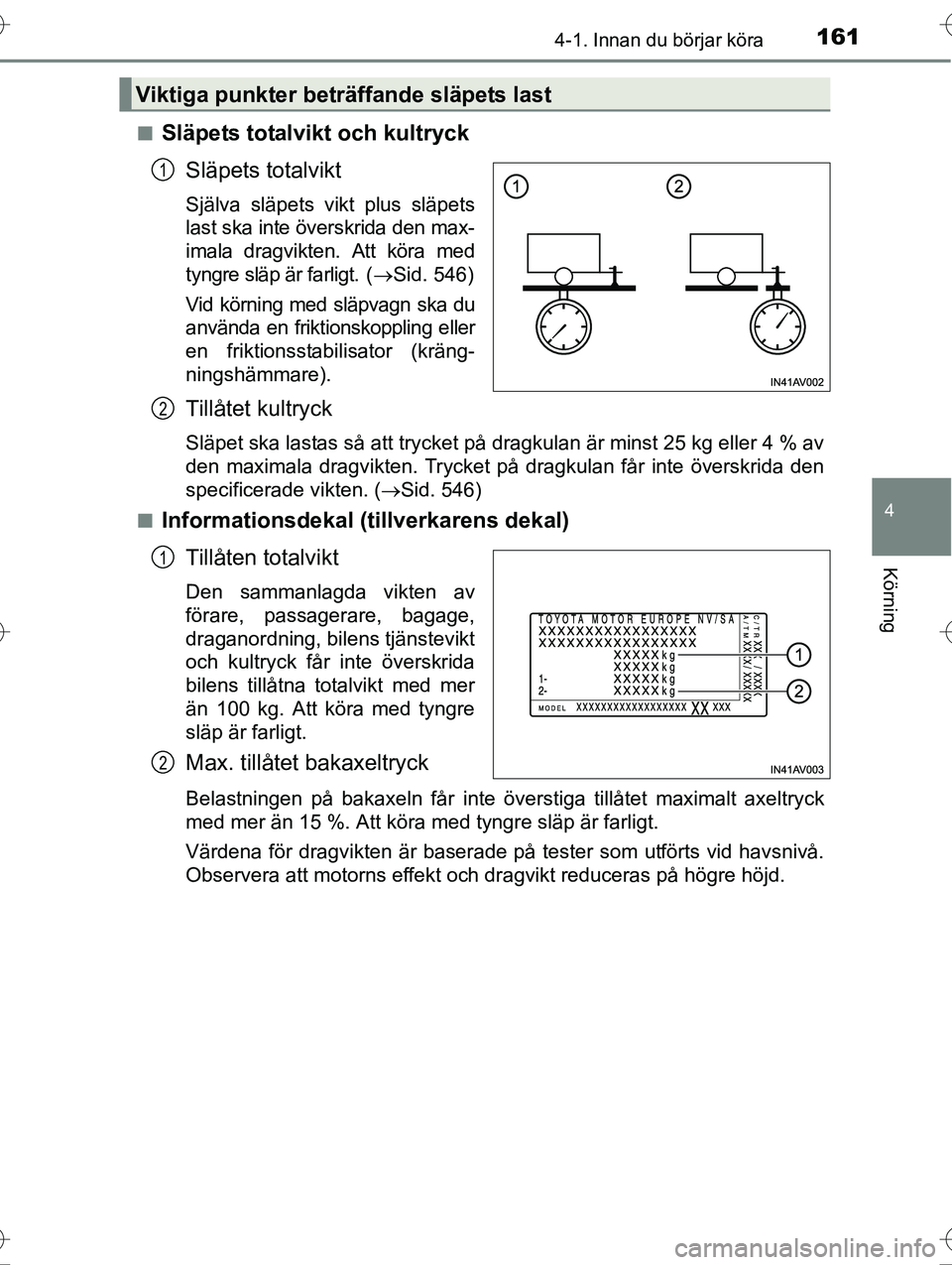

Släpets totalvikt och kultryck
Släpets totalvikt
Själva släpets vikt plus släpets
last ska inte överskrida den max-
imala dragvikten. Att köra med
tyngre släp är farligt.
(Sid. 546)
Vid körning med släpvagn ska du
använda en friktionskoppling eller
en friktionsstabilisator (kräng-
ningshämmare).
Tillåtet kultryck
Släpet ska lastas så att trycket på dragkulan är minst 25 kg eller 4 % av
den maximala dragvikten. Trycket på dragkulan får inte överskrida den
specificerade vikten. ( Sid. 546)
n
Informationsdekal (tillverkarens dekal)
Tillåten totalvikt
Den sammanlagda vikten av
förare, passagerare, bagage,
draganordning, bilens tjänstevikt
och kultryck får inte överskrida
bilens tillåtna totalvikt med mer
än 100 kg. Att köra med tyngre
släp är farligt.
Max. tillåtet bakaxeltryck
Belastningen på bakaxeln får inte överstiga tillåtet maximalt axeltryck
med mer än 15 %. Att köra med tyngre släp är farligt.
Värdena för dragvikten är baserade på tester som utförts vid havsnivå.
Observera att motorns effekt och dragvikt reduceras på högre höjd.
Viktiga punkter beträffande släpets last
1
2
1
2
OM20C20SE.book Page 161 We dnesday, March 30, 2016 3:47 PM

1624-1. Innan du börjar köra
OM20C20SE

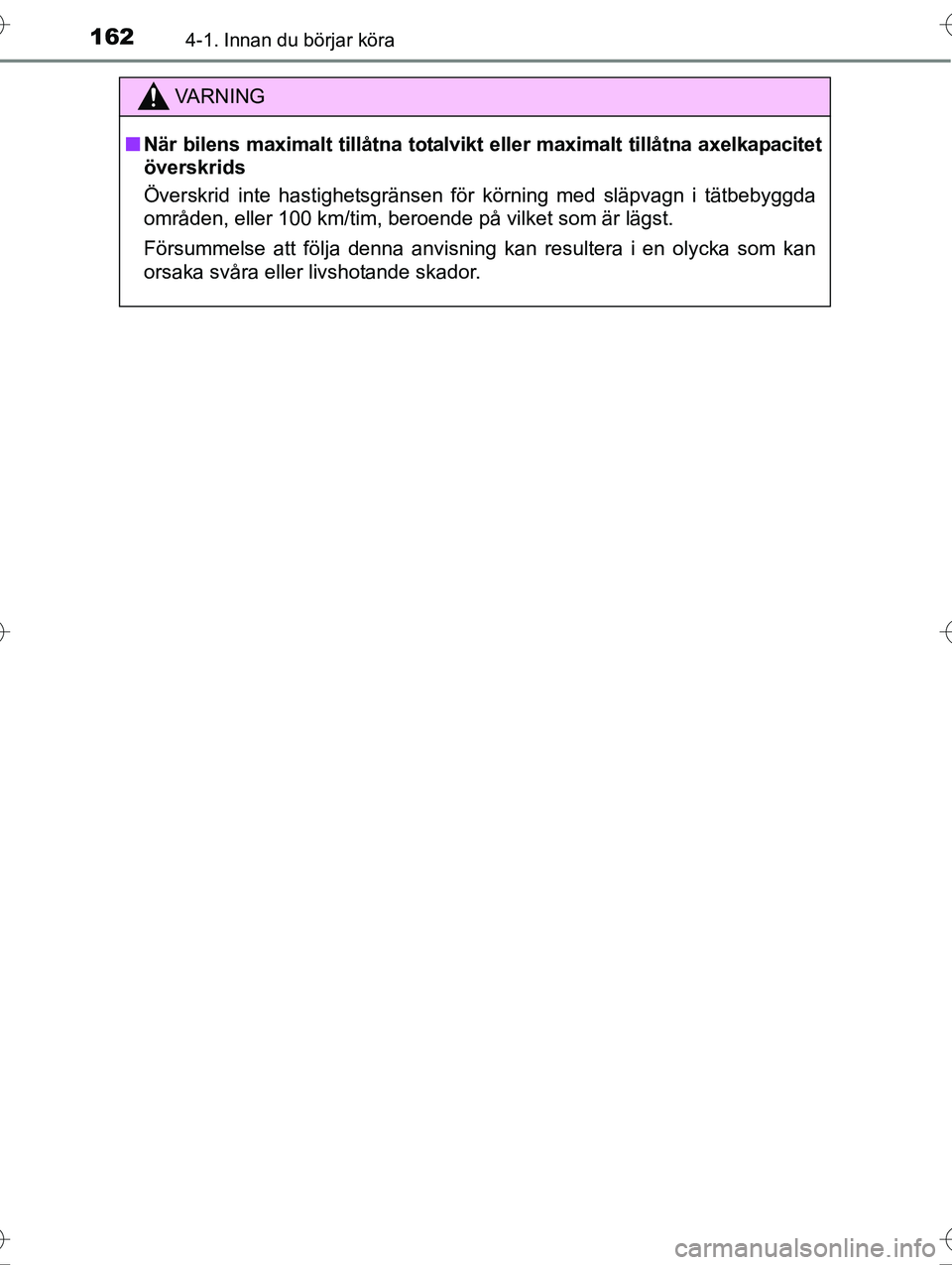

VA R N I N G
nNär bilens maximalt tillåtna totalvikt eller maximalt tillåtna axelkapacitet
överskrids
Överskrid inte hastighetsgränsen för körning med släpvagn i tätbebyggda
områden, eller 100 km/tim, beroende på vilket som är lägst.
Försummelse att följa denna anvisning kan resultera i en olycka som kan
orsaka svåra eller livshotande skador.
OM20C20SE.book Page 162 We dnesday, March 30, 2016 3:47 PM

1634-1. Innan du börjar köra
4
Körning
OM20C20SE

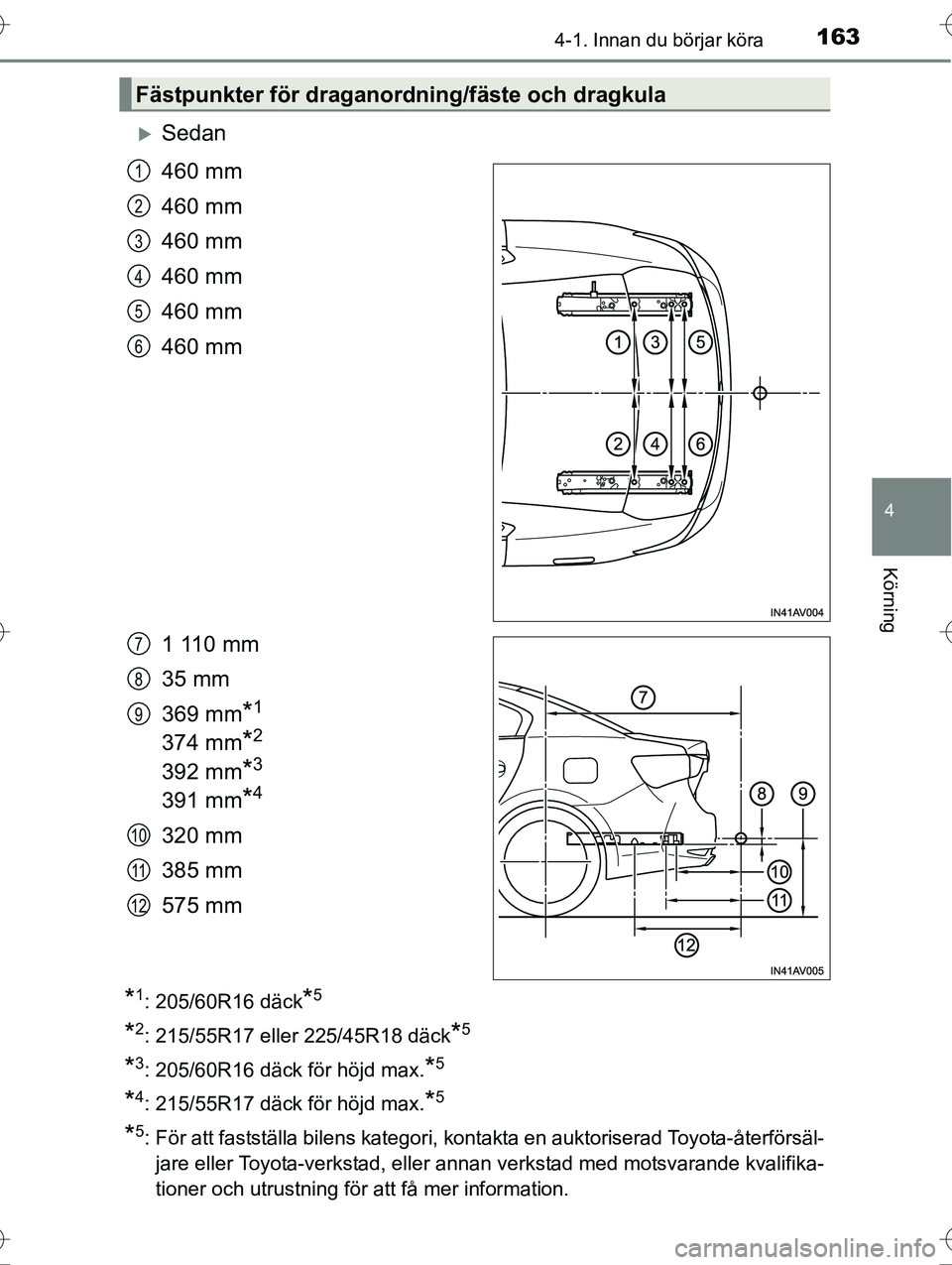

Sedan
460 mm
460 mm
460 mm
460 mm
460 mm
460 mm
1 110 mm
35 mm
369 mm
*1
374 mm*2
392 mm*3
391 mm*4
320 mm
385 mm
575 mm
*1: 205/60R16 däck*5
*2: 215/55R17 eller 225/45R18 däck*5
*3: 205/60R16 däck för höjd max.*5
*4: 215/55R17 däck för höjd max.*5
*5: För att fastställa bilens kategori, kontakta en auktoriserad Toyota-återförsäl-jare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifika-
tioner och utrustning för att få mer information.
Fästpunkter för draganordning/fäste och dragkula
1
2
3
4
5
6
7
8
9
10
11
12
OM20C20SE.book Page 163 We dnesday, March 30, 2016 3:47 PM

1644-1. Innan du börjar köra
OM20C20SE

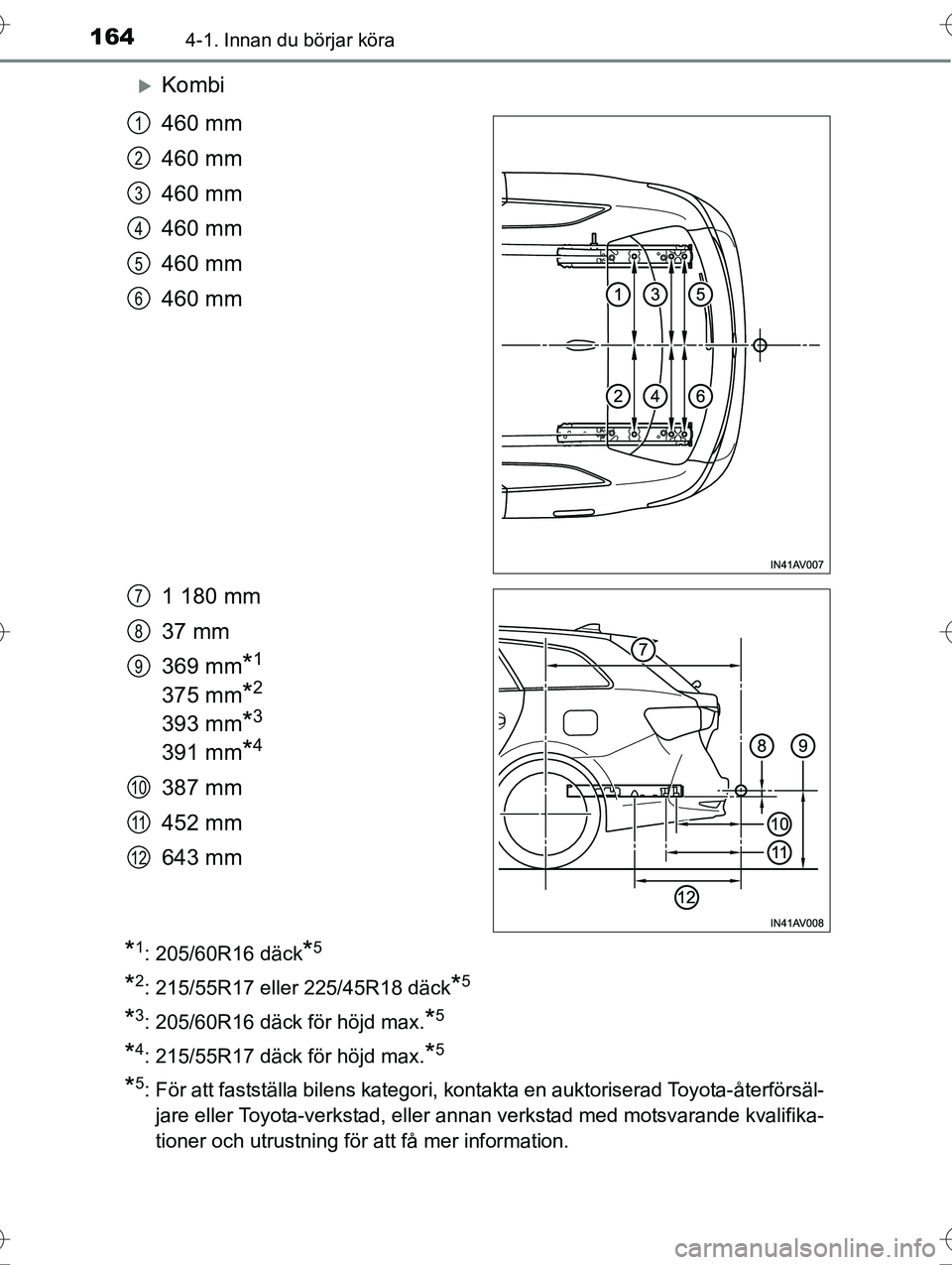

Kombi
460 mm
460 mm
460 mm
460 mm
460 mm
460 mm
1 180 mm
37 mm
369 mm
*1
375 mm*2
393 mm*3
391 mm*4
387 mm
452 mm
643 mm
*1: 205/60R16 däck*5
*2: 215/55R17 eller 225/45R18 däck*5
*3: 205/60R16 däck för höjd max.*5
*4: 215/55R17 däck för höjd max.*5
*5: För att fastställa bilens kategori, kontakta en auktoriserad Toyota-återförsäl-jare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifika-
tioner och utrustning för att få mer information.
1
2
3
4
5
6
7
8
9
10
11
12
OM20C20SE.book Page 164 We dnesday, March 30, 2016 3:47 PM

1654-1. Innan du börjar köra
4
Körning
OM20C20SE

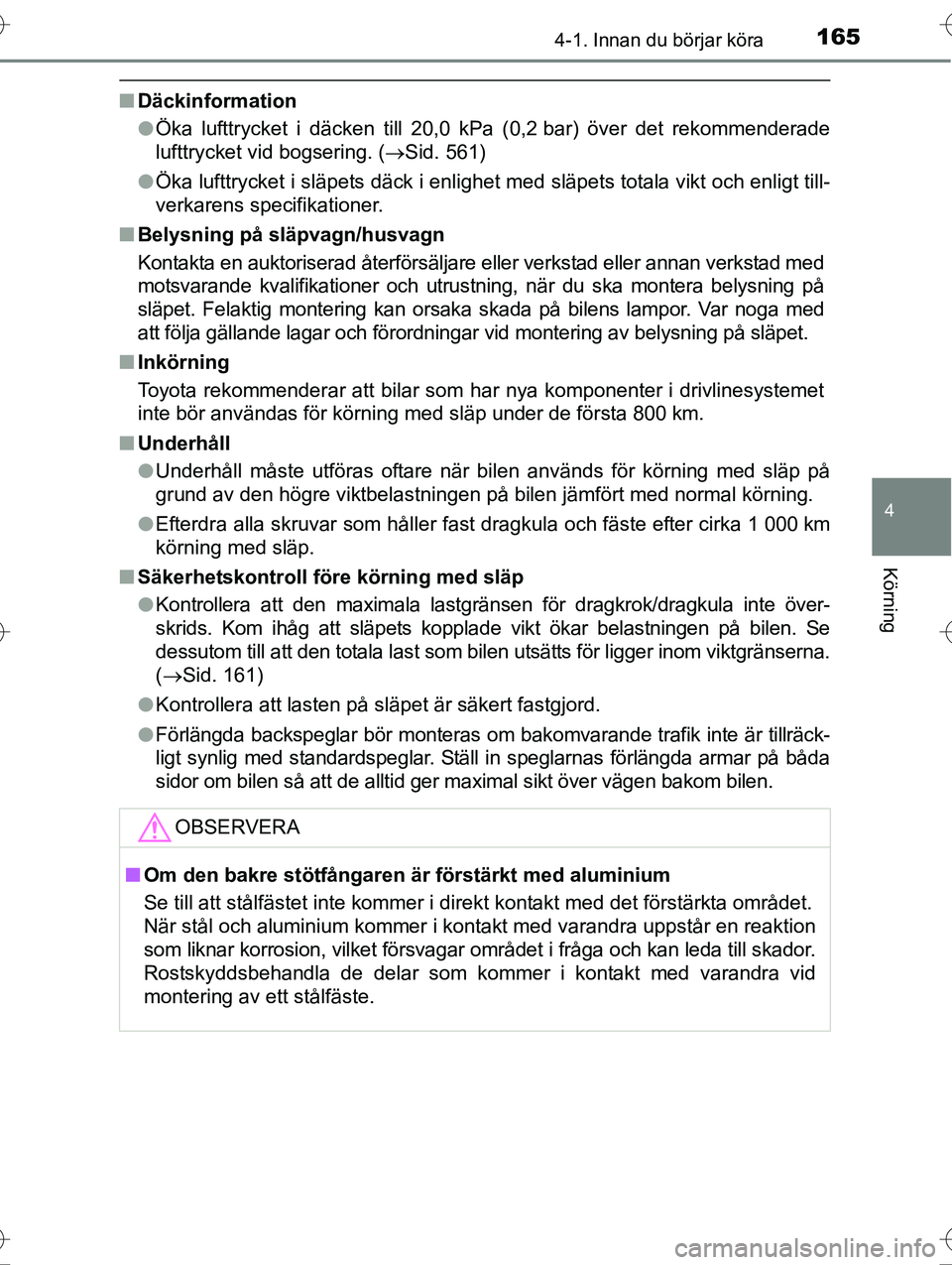

nDäckinformation
lÖka lufttrycket i däcken till 20,0 kPa (0,2 bar) över det rekommenderade
lufttrycket vid bogsering. (Sid. 561)
l Öka lufttrycket i släpets däck i enlighet med släpets totala vikt och enligt till-
verkarens specifikationer.
n Belysning på släpvagn/husvagn
Kontakta en auktoriserad återförsäljare eller verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning, när du ska montera belysning på
släpet. Felaktig montering kan orsaka skada på bilens lampor. Var noga med
att följa gällande lagar och förordningar vid montering av belysning på släpet.
n Inkörning
Toyota rekommenderar att bilar som har nya komponenter i drivlinesystemet
inte bör användas för körning med släp under de första 800 km.
n Underhåll
lUnderhåll måste utföras oftare när bilen används för körning med släp på
grund av den högre viktbelastningen på bilen jämfört med normal\
körning.
l Efterdra alla skruvar som håller fast dragkula och fäste efter cirka 1 000 km
körning med släp.
n Säkerhetskontroll fö re körning med släp
l Kontrollera att den maximala lastgränsen för dragkrok/dragkula inte över-
skrids. Kom ihåg att släpets kopplade vikt ökar belastningen på bilen. Se
dessutom till att den totala last som bilen utsätts för ligger inom viktgränserna.
( Sid. 161)
l Kontrollera att lasten på släpet är säkert fastgjord.
l Förlängda backspeglar bör monteras om bakomvarande trafik inte är tillräck-
ligt synlig med standardspeglar. Ställ in speglarnas förlängda armar på båda
sidor om bilen så att de alltid ger maximal sikt över vägen bakom bilen.
OBSERVERA
nOm den bakre stötfångaren är förstärkt med aluminium
Se till att stålfästet inte kommer i direkt kontakt med det förstärkta området.
När stål och aluminium kommer i kontakt med varandra uppstår en reaktion
som liknar korrosion, vilket försvagar området i fråga och kan leda till skador.
Rostskyddsbehandla de delar som kommer i kontakt med varandra vid
montering av ett stålfäste.
OM20C20SE.book Page 165 We dnesday, March 30, 2016 3:47 PM

1664-1. Innan du börjar köra
OM20C20SE

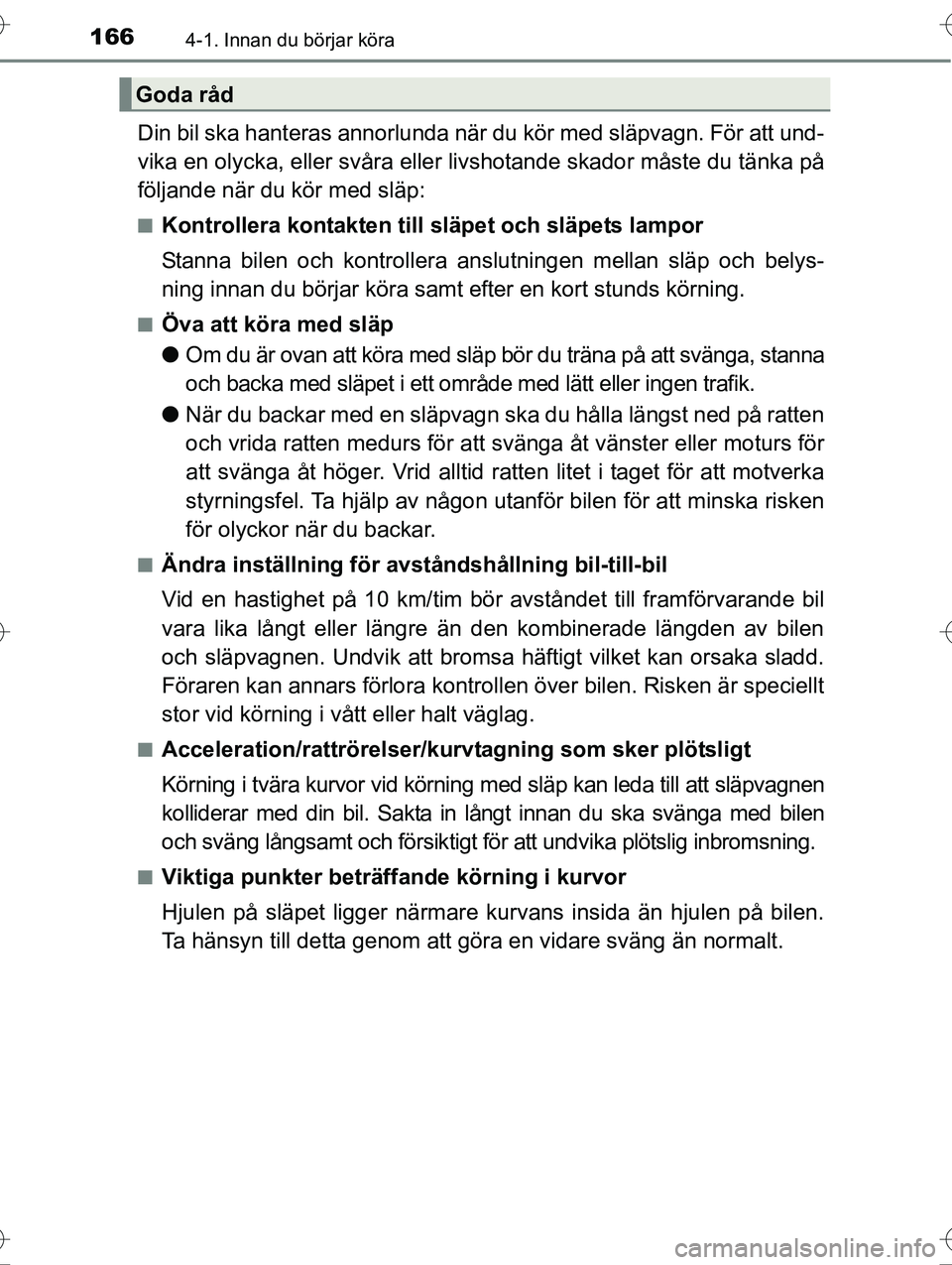

Din bil ska hanteras annorlunda när du kör med släpvagn. För att und-
vika en olycka, eller svåra eller livshotande skador måste du tänka på
följande när du kör med släp:
nKontrollera kontakten till släpet och släpets lampor
Stanna bilen och kontrollera anslutningen mellan släp och belys-
ning innan du börjar köra samt efter en kort stunds körning.
nÖva att köra med släp
l Om du är ovan att köra med släp bör du träna på att svänga, stanna
och backa med släpet i ett område med lätt eller ingen trafik.
l När du backar med en släpvagn ska du hålla längst ned på ratten
och vrida ratten medurs för att svänga åt vänster eller moturs för
att svänga åt höger. Vrid alltid ratten litet i taget för att motverka
styrningsfel. Ta hjälp av någon utanför bilen för att minska risken
för olyckor när du backar.
nÄndra inställning för avs tåndshållning bil-till-bil
Vid en hastighet på 10 km/tim bör avståndet till framförvarande bil
vara lika långt eller längre än den kombinerade längden av bilen
och släpvagnen. Undvik att bromsa häftigt vilket kan orsaka sladd.
Föraren kan annars förlora kontrollen över bilen. Risken är speciellt
stor vid körning i vått eller halt väglag.
nAcceleration/rattrörelser/kur vtagning som sker plötsligt
Körning i tvära kurvor vid körning med släp kan leda till att släpvagnen
kolliderar med din bil. Sakta in långt innan du ska svänga med bilen
och sväng långsamt och försiktigt för att undvika plötslig inbromsning.
nViktiga punkter beträffande körning i kurvor
Hjulen på släpet ligger närmare kurvans insida än hjulen på bilen.
Ta hänsyn till detta g enom att göra en vidare sväng än normalt.
Goda råd
OM20C20SE.book Page 166 We dnesday, March 30, 2016 3:47 PM

1674-1. Innan du börjar köra
4
Körning
OM20C20SEn

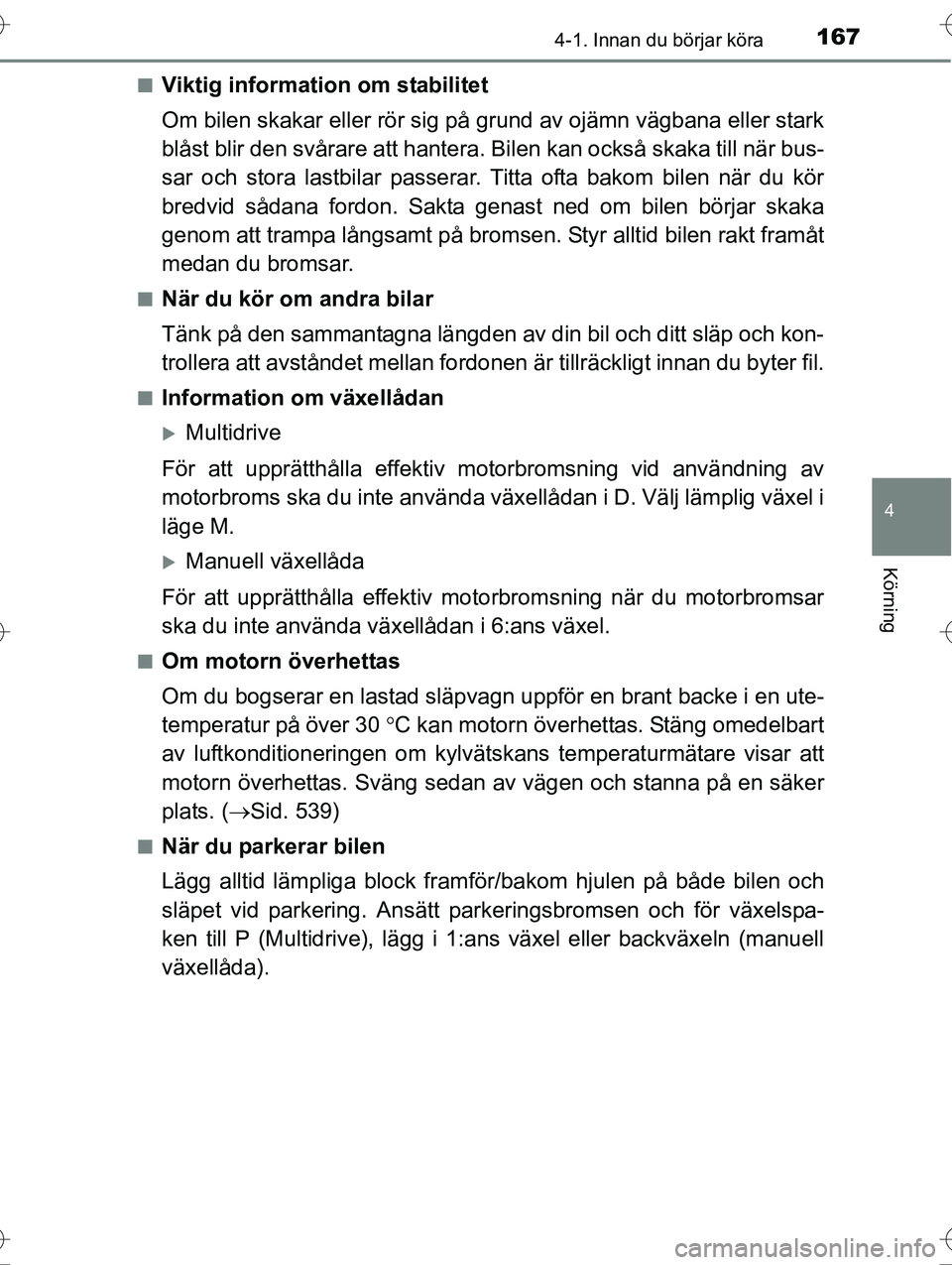

Viktig information om stabilitet
Om bilen skakar eller rör sig på grund av ojämn vägbana eller stark
blåst blir den svårare att hantera.
Bilen kan också skaka till när bus-
sar och stora lastbilar passerar. Titta ofta bakom bilen när du kör
bredvid sådana fordon. Sakta genast ned om bilen börjar skaka
genom att trampa långsamt på bromsen. Styr alltid bilen rakt framåt
medan du bromsar.
nNär du kör om andra bilar
Tänk på den sammantagna längden av din bil och ditt släp och kon-
trollera att avståndet mellan fordonen är tillräckligt innan du byter fil.
nInformation om växellådan
Multidrive
För att upprätthålla effektiv motorbromsning vid användning av
motorbroms ska du inte använda växellådan i D. Välj lämplig växel i
läge M.
Manuell växellåda
För att upprätthålla effektiv motorbromsning när du motorbromsar
ska du inte använda växellådan i 6:ans växel.
nOm motorn överhettas
Om du bogserar en lastad släpvagn uppför en brant backe i en ute-
temperatur på över 30 C kan motorn överhettas. Stäng omedelbart
av luftkonditioneringen om kylvätsk ans temperaturmätare visar att
motorn överhettas. Sväng sedan av vägen och stanna på en säker
plats. ( Sid. 539)
nNär du parkerar bilen
Lägg alltid lämpliga block framför/ bakom hjulen på både bilen och
släpet vid parkering. Ansätt parkeringsbromsen och för växelspa-
ken till P (Multidrive), lägg i 1:ans växel eller backväxeln (manuell
växellåda).
OM20C20SE.book Page 167 We dnesday, March 30, 2016 3:47 PM

1684-1. Innan du börjar köra
OM20C20SE

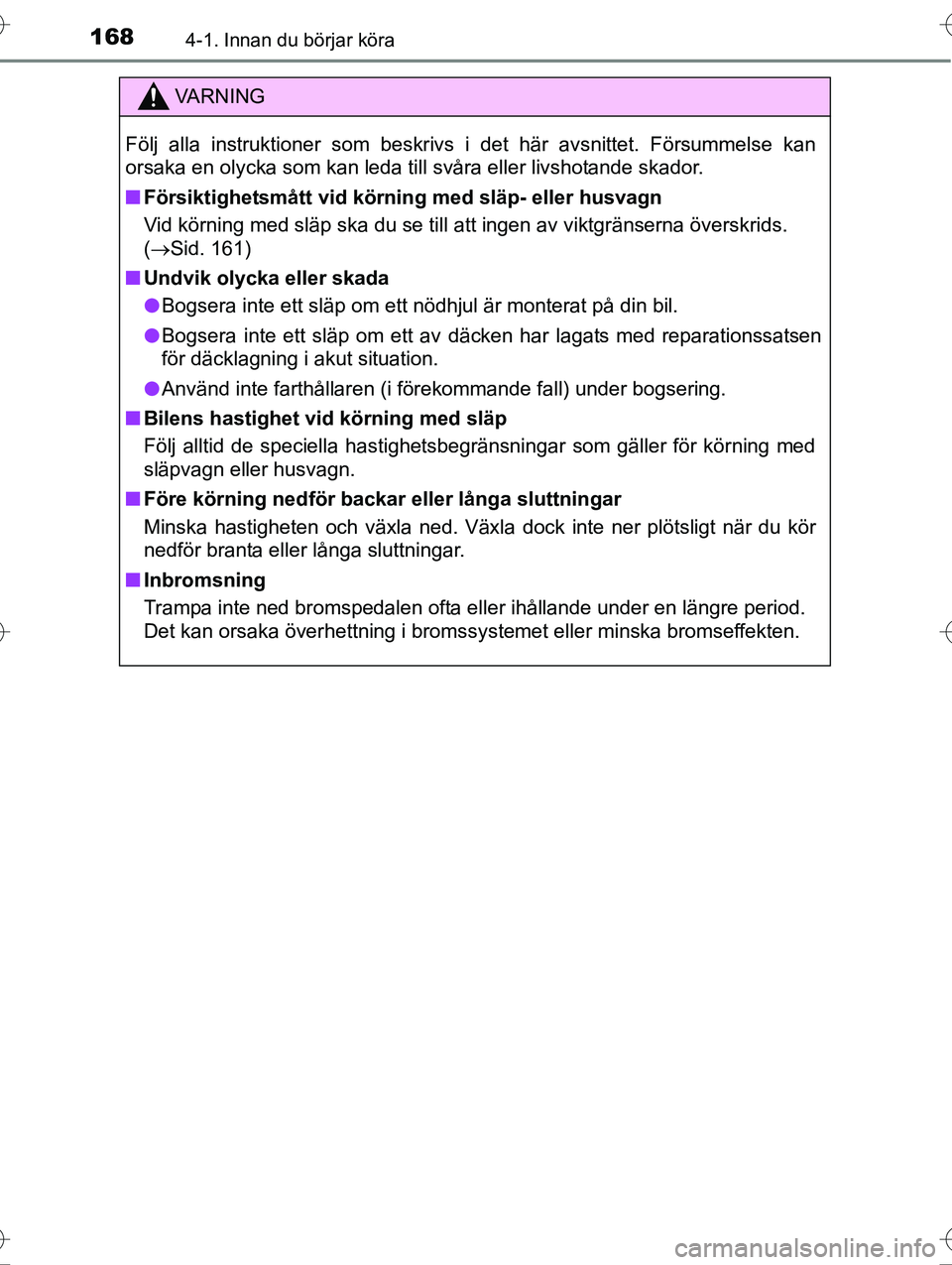

VA R N I N G
Följ alla instruktioner som beskrivs i det här avsnittet. Försu\
mmelse kan
orsaka en olycka som kan leda till svåra eller livshotande skador.
nFörsiktighetsmått vid körn ing med släp- eller husvagn
Vid körning med släp ska du se till att ingen av viktgränserna överskrids.
( Sid. 161)
n Undvik olycka eller skada
l Bogsera inte ett släp om ett nödhjul är monterat på din bil.
l Bogsera inte ett släp om ett av däcken har lagats med reparationssatsen
för däcklagning i akut situation.
l Använd inte farthållaren (i förekommande fall) under bogsering.
n Bilens hastighet vid körning med släp
Följ alltid de speciella hastighetsbegränsningar som gäller för körning med
släpvagn eller husvagn.
n Före körning nedför backar eller långa sluttningar
Minska hastigheten och växla ned. Växla dock inte ner plötsligt när du kör
nedför branta eller långa sluttningar.
n Inbromsning
Trampa inte ned bromspedalen ofta eller ihållande under en längre period.
Det kan orsaka överhettning i bromssystemet eller minska bromseffekten.
OM20C20SE.book Page 168 We dnesday, March 30, 2016 3:47 PM

169
4
4-2. Körrutiner
Körning
OM20C20SE
Startknapp (modeller utan elektroniskt
lås- och startsystem)
Multidrive
Tryck på parkeringsbromsknappen oc h kontrollera att parkerings-
bromsen är ansatt. ( Sid. 189)
Indikeringslampan till parkeringsbromsen tänds.
Kontrollera att växelspaken är i läge P.
Trampa ned bromspedalen.
Vrid startknappen till läge ”START” för att starta motorn.
Manuell växellåda (bensinmotor)
Tryck på parkeringsbromsknappen oc h kontrollera att parkerings-
bromsen är ansatt. ( Sid. 189)
Indikeringslampan till parkeringsbromsen tänds.
Kontrollera att växelspaken är i läge N.
Trampa ned kopplingspedalen.
Vrid startknappen till läge ”START” för att starta motorn.
Manuell växellåda (dieselmotor)
Tryck på parkeringsbromsknappen oc h kontrollera att parkerings-
bromsen är ansatt. ( Sid. 189)
Indikeringslampan till parkeringsbromsen tänds.
Kontrollera att växelspaken är i läge N.
Trampa ned kopplingspedalen.
Vrid startknappen till läge ”ON”.
indikeringslampan tänds.
När indikeringslampan har slocknat vrider du startknappen
till läge ”START” och startar motorn.
Starta motorn
1
2
3
4
1
2
3
4
1
2
3
4
5
OM20C20SE.book Page 169 We dnesday, March 30, 2016 3:47 PM

1704-2. Körrutiner
OM20C20SE

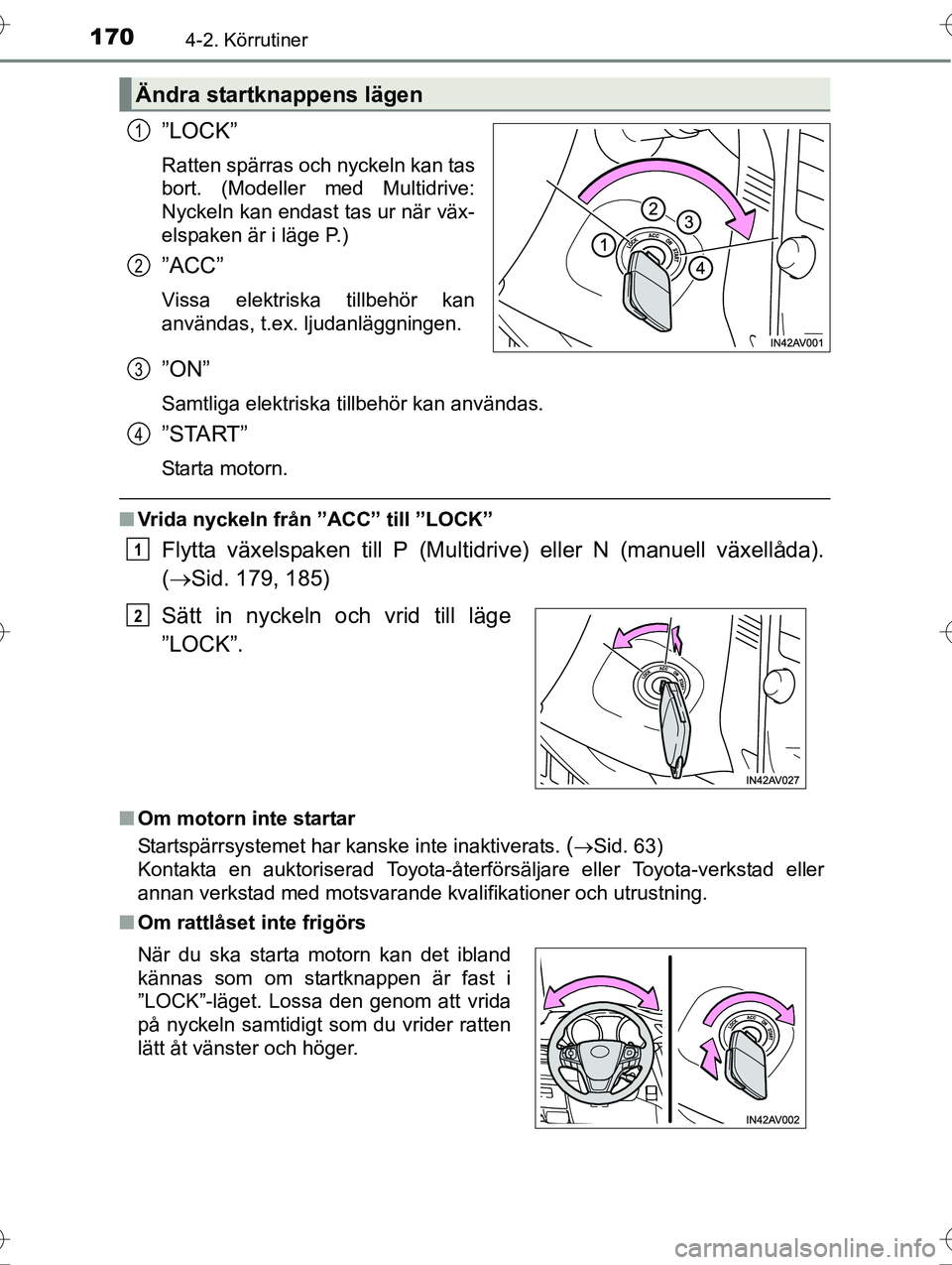

”LOCK”
Ratten spärras och nyckeln kan tas
bort. (Modeller med Multidrive:
Nyckeln kan endast tas ur när väx-
elspaken är i läge P.)
”ACC”
Vissa elektriska tillbehör kan
användas, t.ex. ljudanläggningen.
”ON”
Samtliga elektriska tillbehör kan användas.
”START”
Starta motorn.
nVrida nyckeln från ”ACC” till ”LOCK”
Flytta växelspaken till P (Multidrive) eller N (manuell växellåda).
( Sid. 179, 185)
nOm motorn inte startar
Startspärrsystemet har kanske inte inaktiverats.
(Sid. 63)
Kontakta en auktoriserad Toyota-återför säljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
n Om rattlåset inte frigörs
Ändra startknappens lägen
1
2
Sätt in nyckeln och vrid till läge
”LOCK”.
När du ska starta motorn kan det ibland
kännas som om startknappen är fast i
”LOCK”-läget. Lossa den genom att vrida
på nyckeln samtidigt som du vrider ratten
lätt åt vänster och höger.
3
4
1
2
OM20C20SE.book Page 170 We dnesday, March 30, 2016 3:47 PM
