TOYOTA AVENSIS 2016 Instructieboekje (in Dutch)
Manufacturer: TOYOTA, Model Year: 2016, Model line: AVENSIS, Model: TOYOTA AVENSIS 2016Pages: 648, PDF Size: 51.07 MB

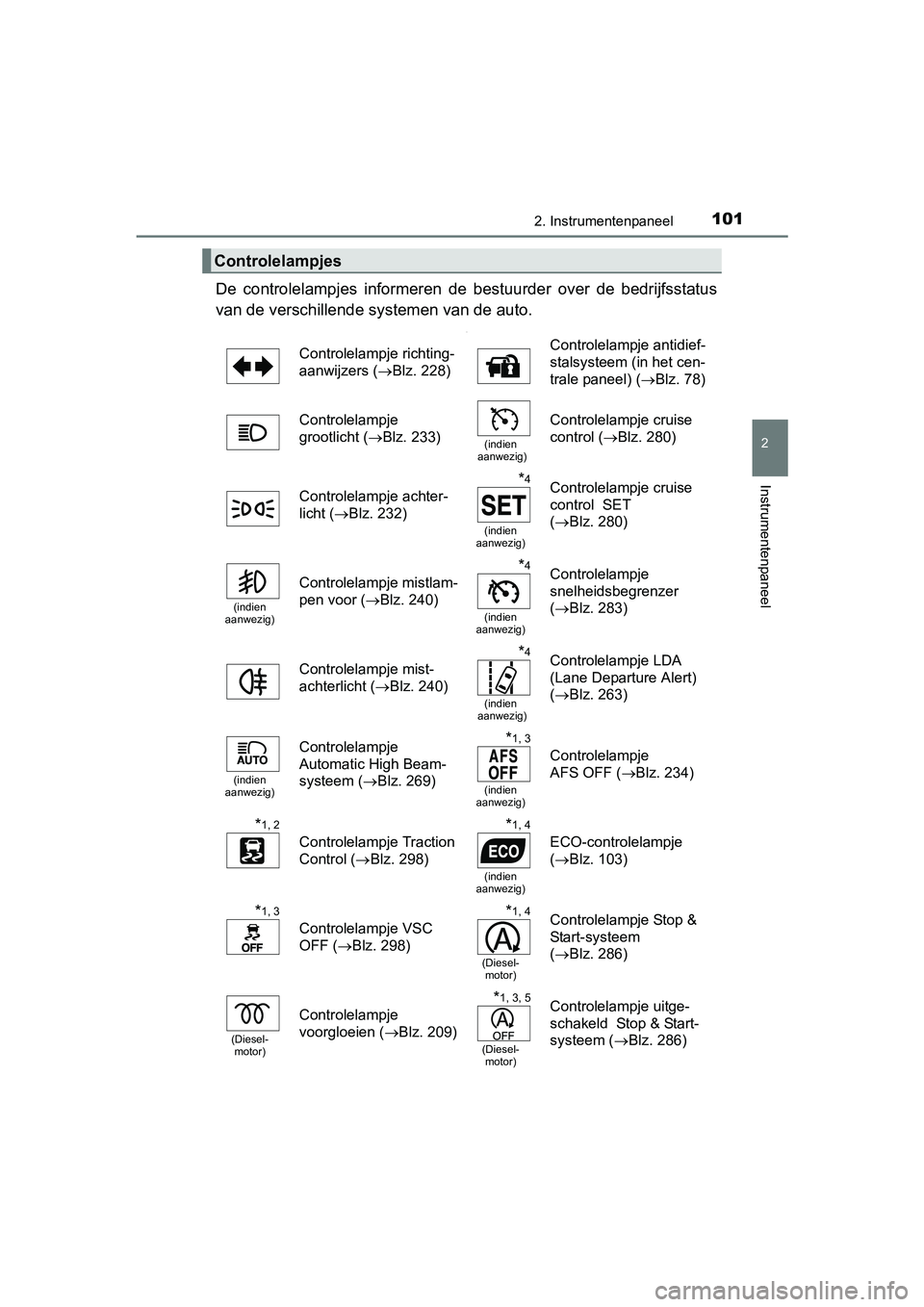

Page 101 of 648

1012. Instrumentenpaneel
2
Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende systemen van de auto.
‘
Controlelampjes
Controlelampje richting-
aanwijzers (Blz. 228) Controlelampje antidief-
stalsysteem (in het cen-
trale paneel) (
Blz. 78)
Controlelampje
grootlicht ( Blz. 233)
(indien
aanwezig)
Controlelampje cruise
control ( Blz. 280)
Controlelampje achter-
licht ( Blz. 232)
*4
(indien
aanwezig)
Controlelampje cruise
control SET
( Blz. 280)
(indien
aanwezig)
Controlelampje mistlam-
pen voor ( Blz. 240)
*4
(indien
aanwezig)
Controlelampje
snelheidsbegrenzer
( Blz. 283)
Controlelampje mist-
achterlicht ( Blz. 240)
*4
(indien
aanwezig)
Controlelampje LDA
(Lane Departure Alert)
( Blz. 263)
(indien
aanwezig)
Controlelampje
Automatic High Beam-
systeem ( Blz. 269)*1, 3
(indien
aanwezig)
Controlelampje
AFS OFF ( Blz. 234)
*1, 2
Controlelampje Traction
Control (Blz. 298)
*1, 4
(indien
aanwezig)
ECO-controlelampje
( Blz. 103)
*1, 3
Controlelampje VSC
OFF ( Blz. 298)
*1, 4
(Diesel-
motor)
Controlelampje Stop &
Start-systeem
( Blz. 286)
(Diesel-
motor)
Controlelampje
voorgloeien ( Blz. 209)
*1, 3, 5
(Diesel-
motor)
Controlelampje uitge-
schakeld Stop & Start-
systeem ( Blz. 286)
AVENSIS_OM_OM20C20E_(EE).book Page 10 1 Tuesday, March 3, 2015 4:14 PM

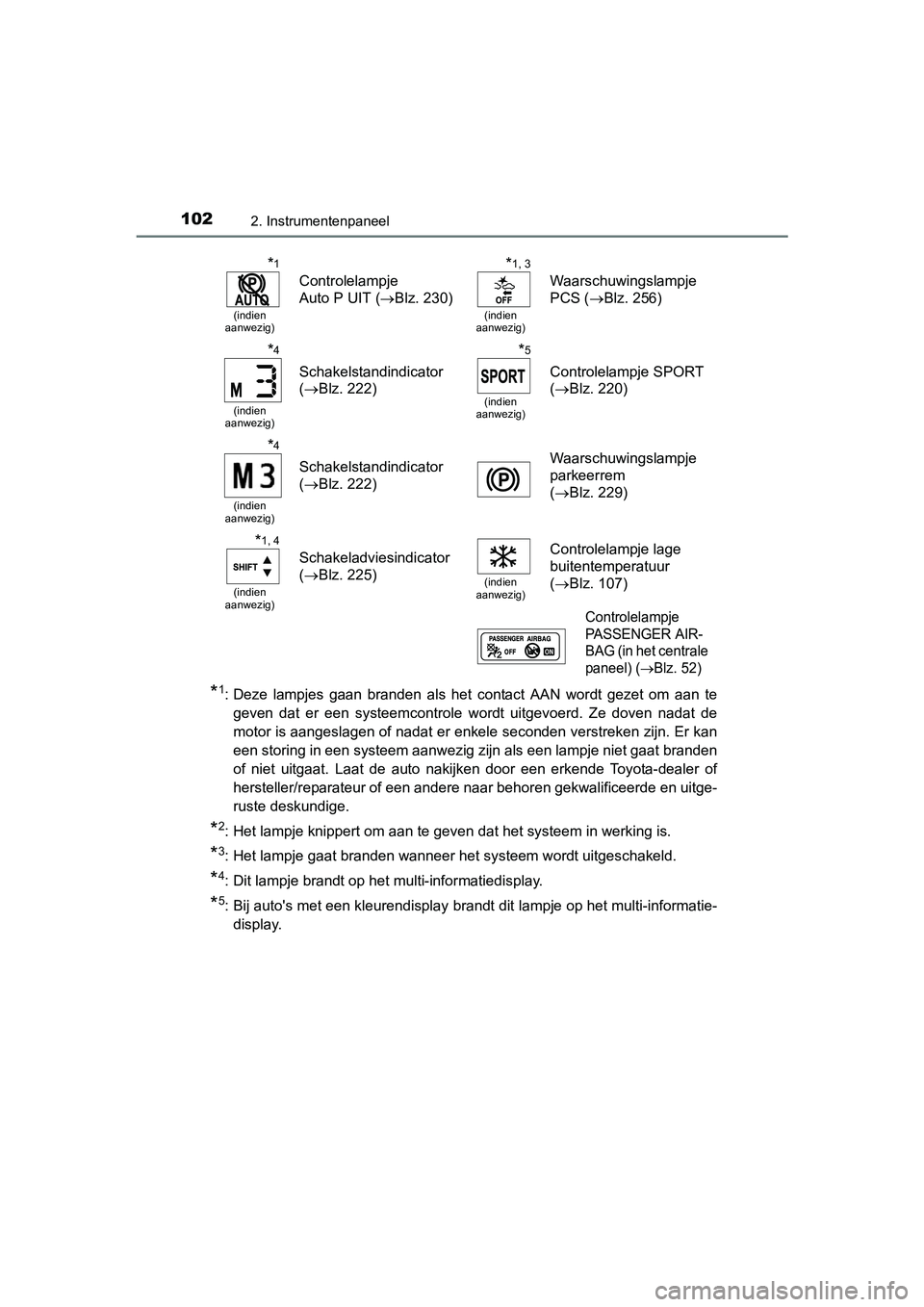

Page 102 of 648

1022. Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan tegeven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*4: Dit lampje brandt op het multi-informatiedisplay.
*5: Bij auto's met een kleurendisplay brandt dit lampje op het multi-informatie-display.
*1
(indien
aanwezig)
Controlelampje
Auto P UIT ( Blz. 230)
*1, 3
(indien
aanwezig)
Waarschuwingslampje
PCS ( Blz. 256)
*4
(indien
aanwezig)
Schakelstandindicator
( Blz. 222)
*5
(indien
aanwezig)
Controlelampje SPORT
( Blz. 220)
*4
(indien
aanwezig)
Schakelstandindicator
( Blz. 222) Waarschuwingslampje
parkeerrem
(
Blz. 229)
*1, 4
(indien
aanwezig)
Schakeladviesindicator
( Blz. 225)
(indien
aanwezig)
Controlelampje lage
buitentemperatuur
( Blz. 107)
Controlelampje
PASSENGER AIR-
BAG (in het centrale
paneel) (
Blz. 52)
AVENSIS_OM_OM20C20E_(EE).book Page 10 2 Tuesday, March 3, 2015 4:14 PM

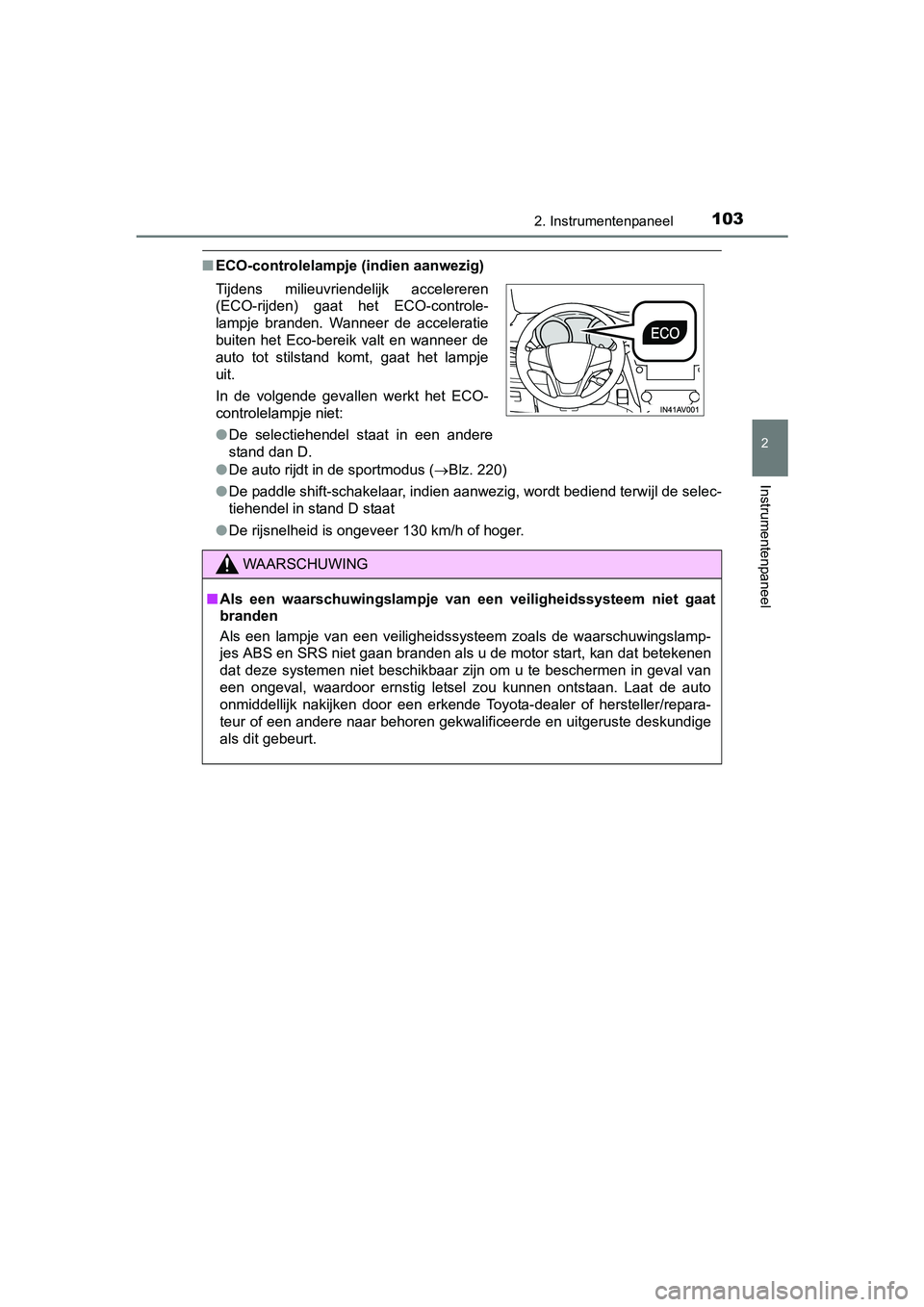

Page 103 of 648

1032. Instrumentenpaneel
2
Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)
■ECO-controlelampje (indien aanwezig)
●De auto rijdt in de sportmodus ( Blz. 220)
● De paddle shift-schakelaar, indien aanwezig, wordt bediend terwijl de selec-
tiehendel in stand D staat
● De rijsnelheid is ongeveer 130 km/h of hoger.
Tijdens milieuvriendelijk accelereren
(ECO-rijden) gaat het ECO-controle-
lampje branden. Wanneer de acceleratie
buiten het Eco-bereik valt en wanneer de
auto tot stilstand komt, gaat het lampje
uit.
In de volgende gevallen werkt het ECO-
controlelampje niet:
●
De selectiehendel staat in een andere
stand dan D.
WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssysteem zoals de waarschuwingslamp-
jes ABS en SRS niet gaan branden als u de motor start, kan dat betekenen
dat deze systemen niet beschikbaar zijn om u te beschermen in geval van
een ongeval, waardoor ernstig letsel zou kunnen ontstaan. Laat de auto
onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige
als dit gebeurt.
AVENSIS_OM_OM20C20E_(EE).book Page 10 3 Tuesday, March 3, 2015 4:14 PM

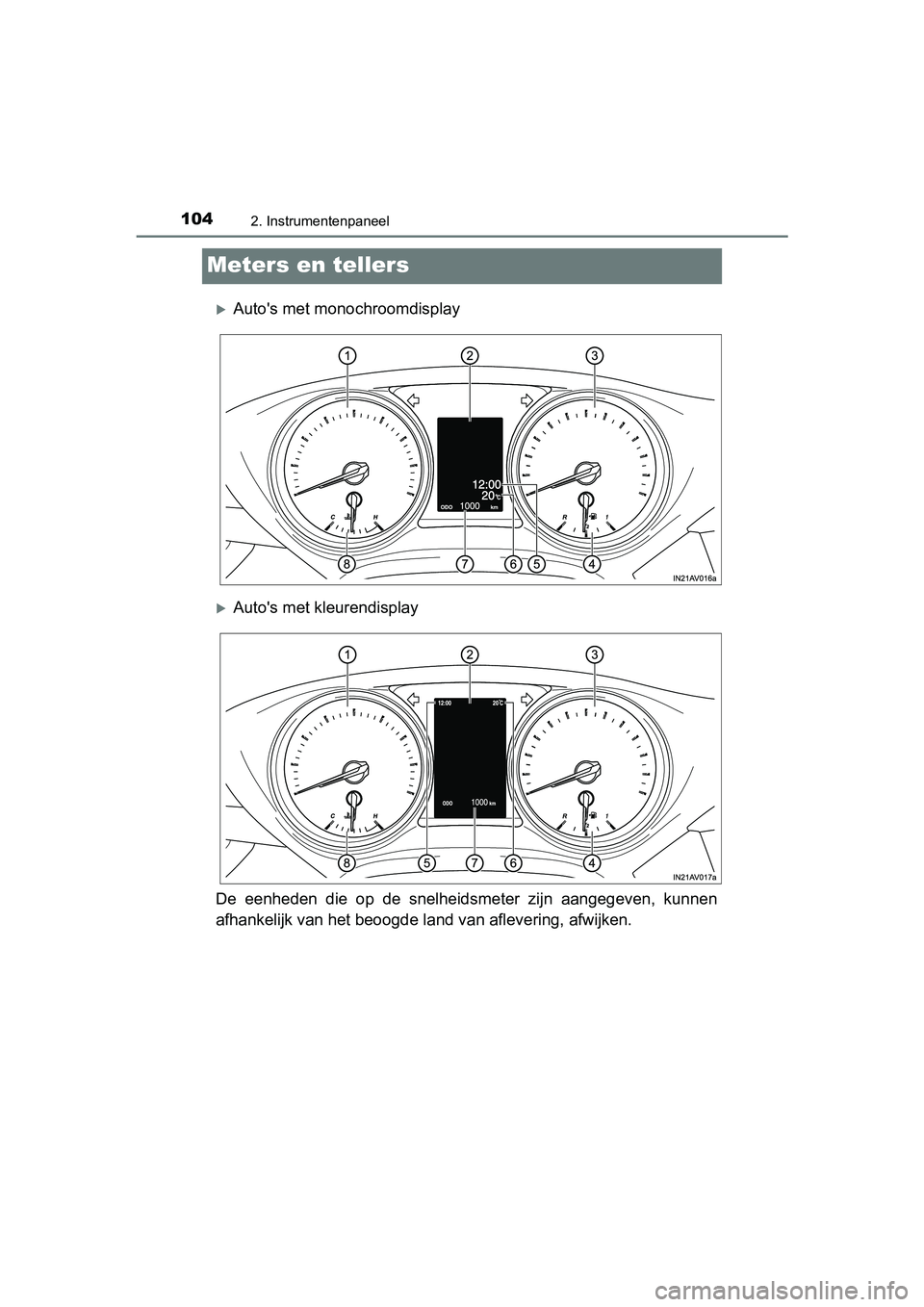

Page 104 of 648

1042. Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)
Meters en tellers
Auto's met monochroomdisplay
Auto's met kleurendisplay
De eenheden die op de snelheidsm eter zijn aangegeven, kunnen
afhankelijk van het beoogde la nd van aflevering, afwijken.
AVENSIS_OM_OM20C20E_(EE).book Page 10 4 Tuesday, March 3, 2015 4:14 PM

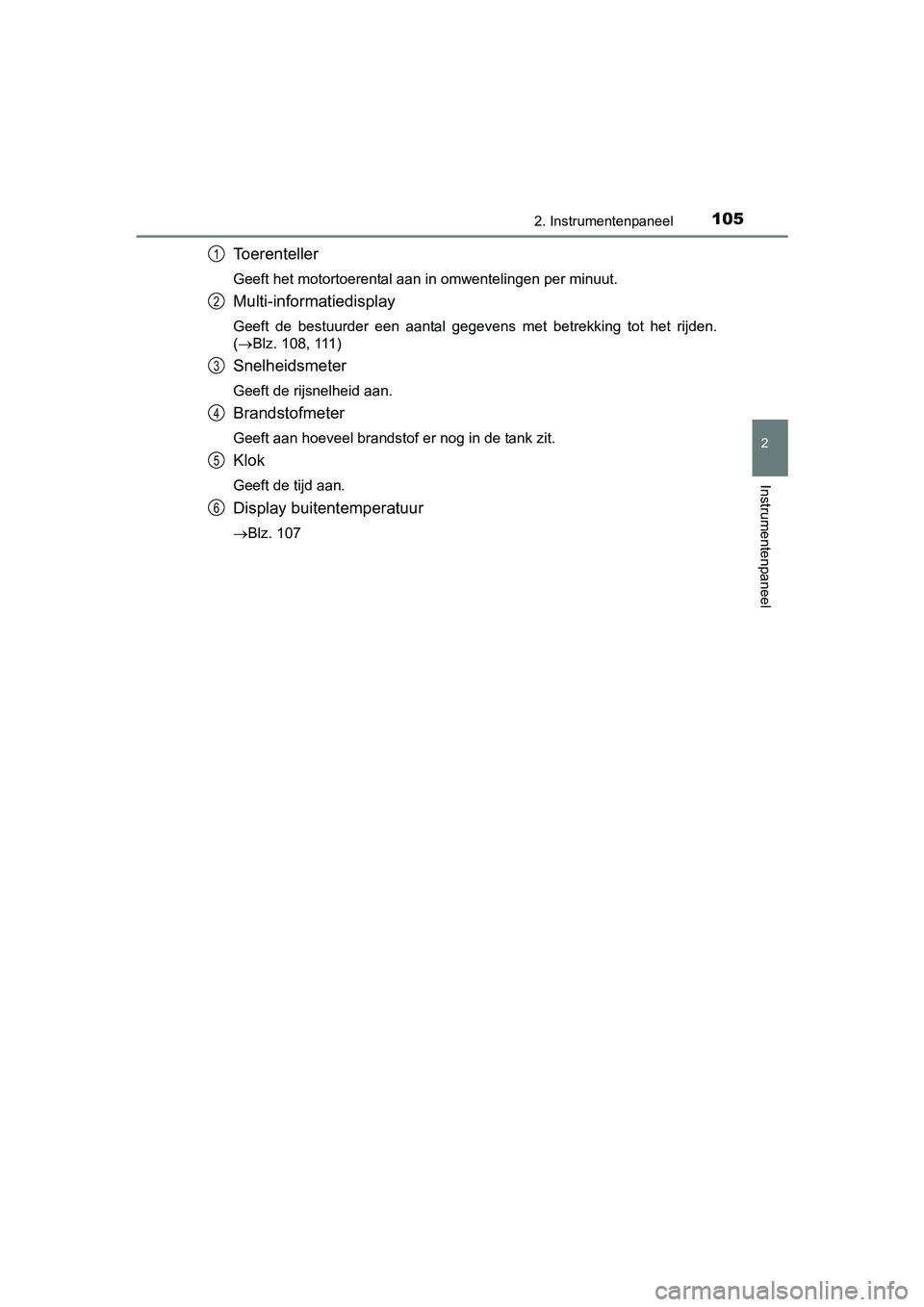

Page 105 of 648

1052. Instrumentenpaneel
2
Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut.
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden.
(Blz. 108, 111)
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank zit.
Klok
Geeft de tijd aan.
Display buitentemperatuur
Blz. 107
1
2
3
4
5
6
AVENSIS_OM_OM20C20E_(EE).book Page 10 5 Tuesday, March 3, 2015 4:14 PM

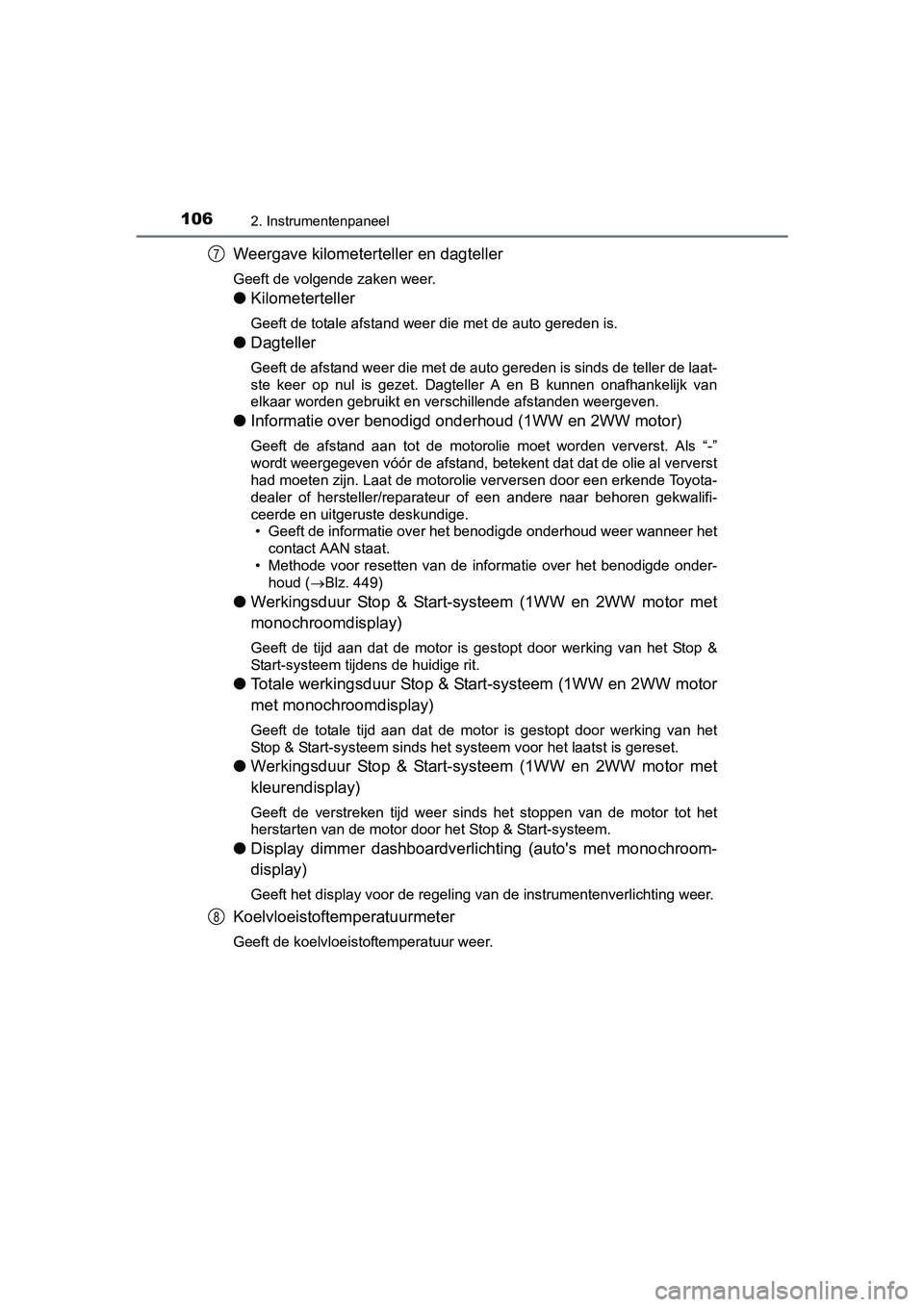

Page 106 of 648

1062. Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)
Weergave kilometerteller en dagteller
Geeft de volgende zaken weer.
●Kilometerteller
Geeft de totale afstand weer die met de auto gereden is.
●Dagteller
Geeft de afstand weer die met de auto gereden is sinds de teller de laat-
ste keer op nul is gezet. Dagteller A en B kunnen onafhankelijk van
elkaar worden gebruikt en verschillende afstanden weergeven.
●Informatie over benodigd onderhoud (1WW en 2WW motor)
Geeft de afstand aan tot de motorolie moet worden ververst. Als “-”
wordt weergegeven vóór de afstand, betekent dat dat de olie al ververst
had moeten zijn. Laat de motorolie verversen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
• Geeft de informatie over het benodigde onderhoud weer wanneer het contact AAN staat.
• Methode voor resetten van de informatie over het benodigde onder- houd ( Blz. 449)
●Werkingsduur Stop & Start-systeem (1WW en 2WW motor met
monochroomdisplay)
Geeft de tijd aan dat de motor is gestopt door werking van het Stop &
Start-systeem tijdens de huidige rit.
●Totale werkingsduur Stop & Start-systeem (1WW en 2WW motor
met monochroomdisplay)
Geeft de totale tijd aan dat de motor is gestopt door werking van het
Stop & Start-systeem sinds het systeem voor het laatst is gereset.
●Werkingsduur Stop & Start-systeem (1WW en 2WW motor met
kleurendisplay)
Geeft de verstreken tijd weer sinds het stoppen van de motor tot het
herstarten van de motor door het Stop & Start-systeem.
●Display dimmer dashboardverlichting (auto's met monochroom-
display)
Geeft het display voor de regeling van de instrumentenverlichting weer.
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer.
7
8
AVENSIS_OM_OM20C20E_(EE).book Page 10 6 Tuesday, March 3, 2015 4:14 PM

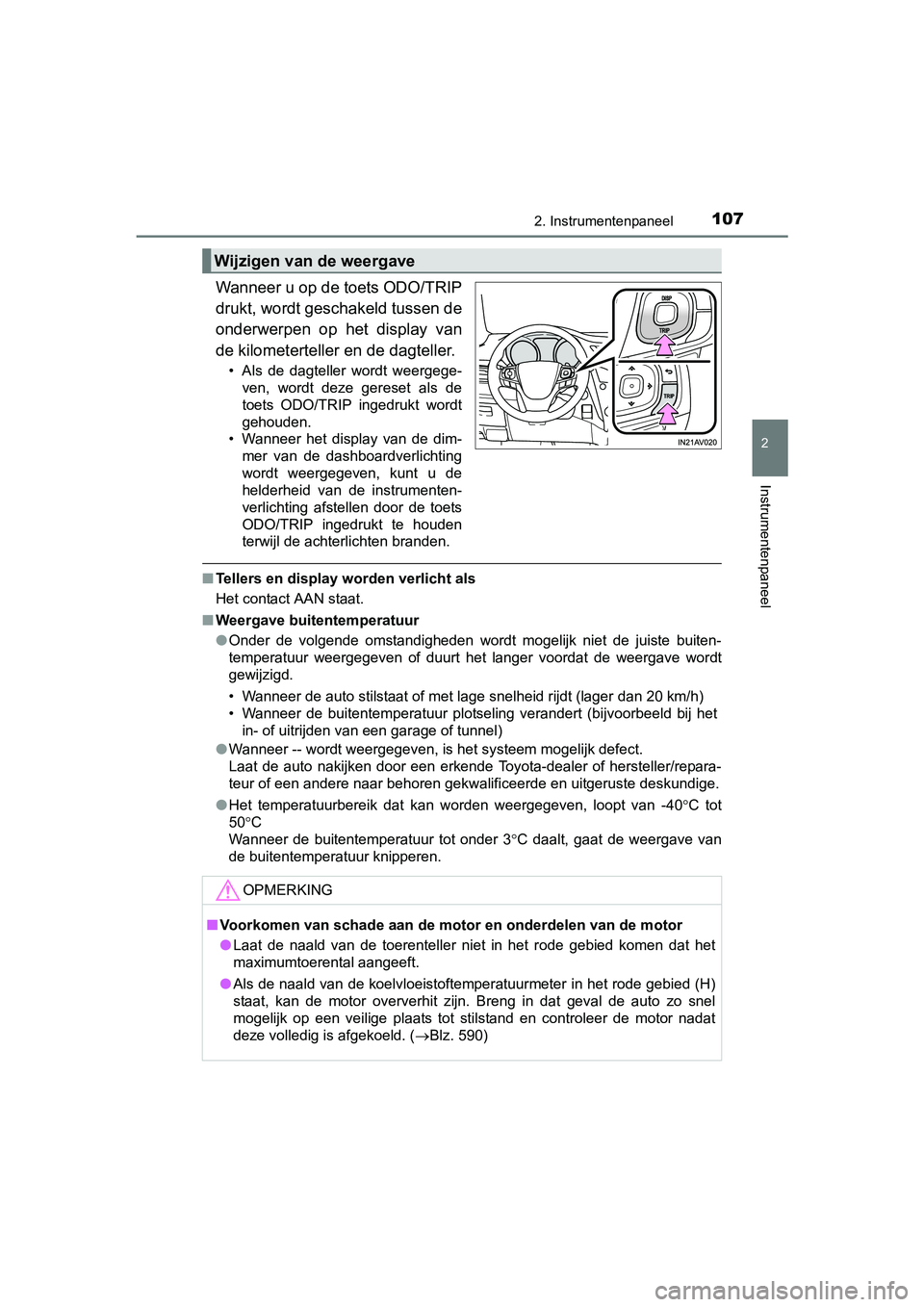

Page 107 of 648

1072. Instrumentenpaneel
2
Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)
Wanneer u op de toets ODO/TRIP
drukt, wordt geschakeld tussen de
onderwerpen op het display van
de kilometerteller en de dagteller.
• Als de dagteller wordt weergege-ven, wordt deze gereset als de
toets ODO/TRIP ingedrukt wordt
gehouden.
• Wanneer het display van de dim-
mer van de dashboardverlichting
wordt weergegeven, kunt u de
helderheid van de instrumenten-
verlichting afstellen door de toets
ODO/TRIP ingedrukt te houden
terwijl de achterlichten branden.
■Tellers en display worden verlicht als
Het contact AAN staat.
■ Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buiten-
temperatuur weergegeven of duurt het langer voordat de weergave wordt
gewijzigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager dan 20 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het
in- of uitrijden van een garage of tunnel)
● Wanneer -- wordt weergegeven, is het systeem mogelijk defect.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Het temperatuurbereik dat kan worden weergegeven, loopt van -40 C tot
50 C
Wanneer de buitentemperatuur tot onder 3 C daalt, gaat de weergave van
de buitentemperatuur knipperen.
Wijzigen van de weergave
OPMERKING
■ Voorkomen van schade aan de moto r en onderdelen van de motor
● Laat de naald van de toerenteller niet in het rode gebied komen dat het
maximumtoerental aangeeft.
● Als de naald van de koelvloeistoftemperatuurmeter in het rode gebied (H)
staat, kan de motor oververhit zijn. Breng in dat geval de auto zo snel
mogelijk op een veilige plaats tot stilstand en controleer de motor nadat
deze volledig is afgekoeld. ( Blz. 590)
AVENSIS_OM_OM20C20E_(EE).book Page 10 7 Tuesday, March 3, 2015 4:14 PM

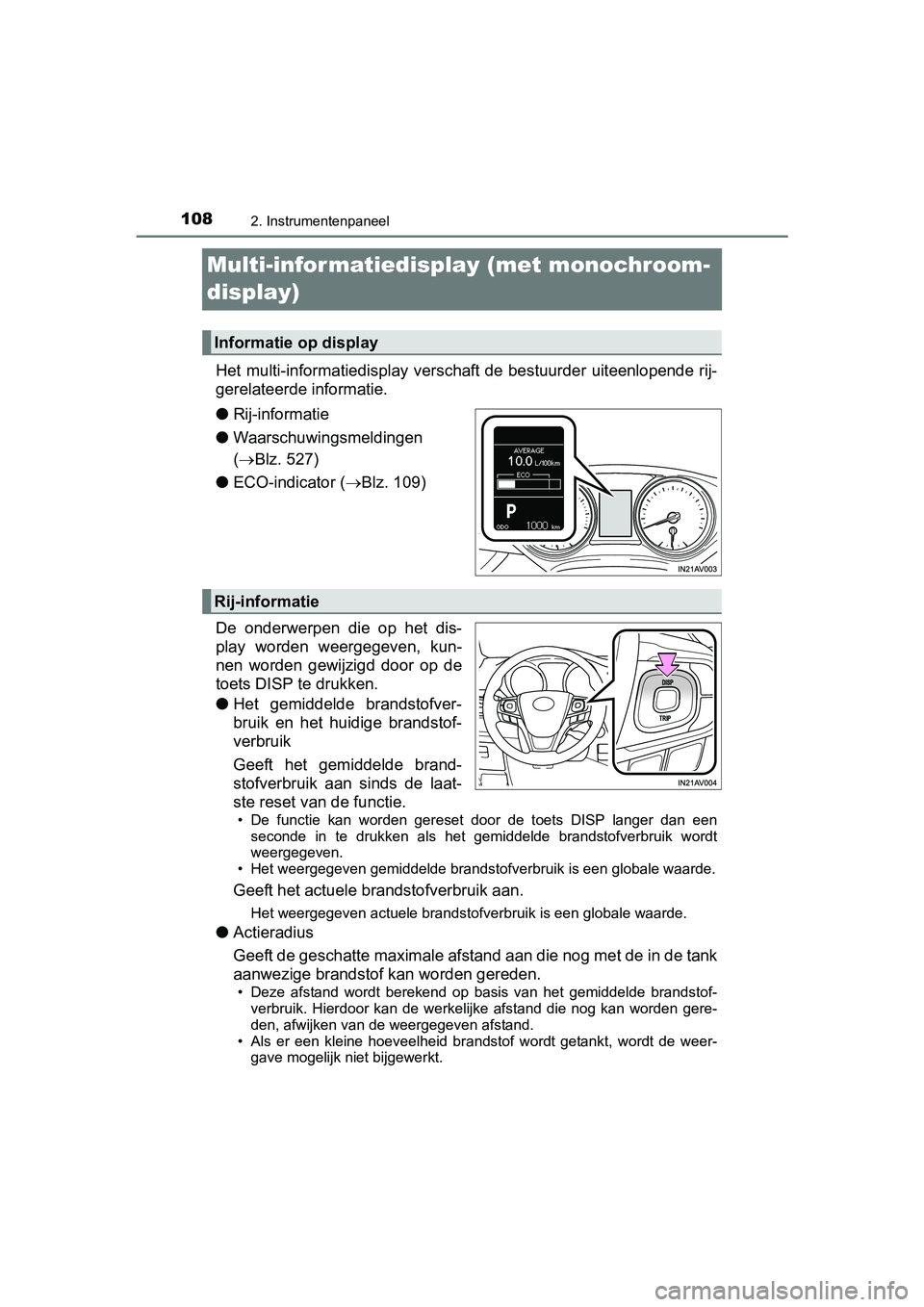

Page 108 of 648

1082. Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)
Multi-infor matiedisplay (met monochroom-
display)
Het multi-informatiedisplay verschaft de bestuurder uiteenlopende rij-
gerelateerde informatie.
● Rij-informatie
● Waarschuwingsmeldingen
( Blz. 527)
● ECO-indicator ( Blz. 109)
De onderwerpen die op het dis-
play worden weergegeven, kun-
nen worden gewijzigd door op de
toets DISP te drukken.
● Het gemiddelde brandstofver-
bruik en het huidige brandstof-
verbruik
Geeft het gemiddelde brand-
stofverbruik aan sinds de laat-
ste reset van de functie.
• De functie kan worden gereset door de toets DISP langer dan een
seconde in te drukken als het gemiddelde brandstofverbruik wordt
weergegeven.
• Het weergegeven gemiddelde brandstofverbruik is een globale waarde.
Geeft het actuele brandstofverbruik aan.
Het weergegeven actuele brandstofverbruik is een globale waarde.
● Actieradius
Geeft de geschatte maximale afstand aan die nog met de in de tank
aanwezige brandstof kan worden gereden.
• Deze afstand wordt berekend op basis van het gemiddelde brandstof-
verbruik. Hierdoor kan de werkelijke afstand die nog kan worden gere-
den, afwijken van de weergegeven afstand.
• Als er een kleine hoeveelheid brandstof wordt getankt, wordt de weer- gave mogelijk niet bijgewerkt.
Informatie op display
Rij-informatie
AVENSIS_OM_OM20C20E_(EE).book Page 10 8 Tuesday, March 3, 2015 4:14 PM

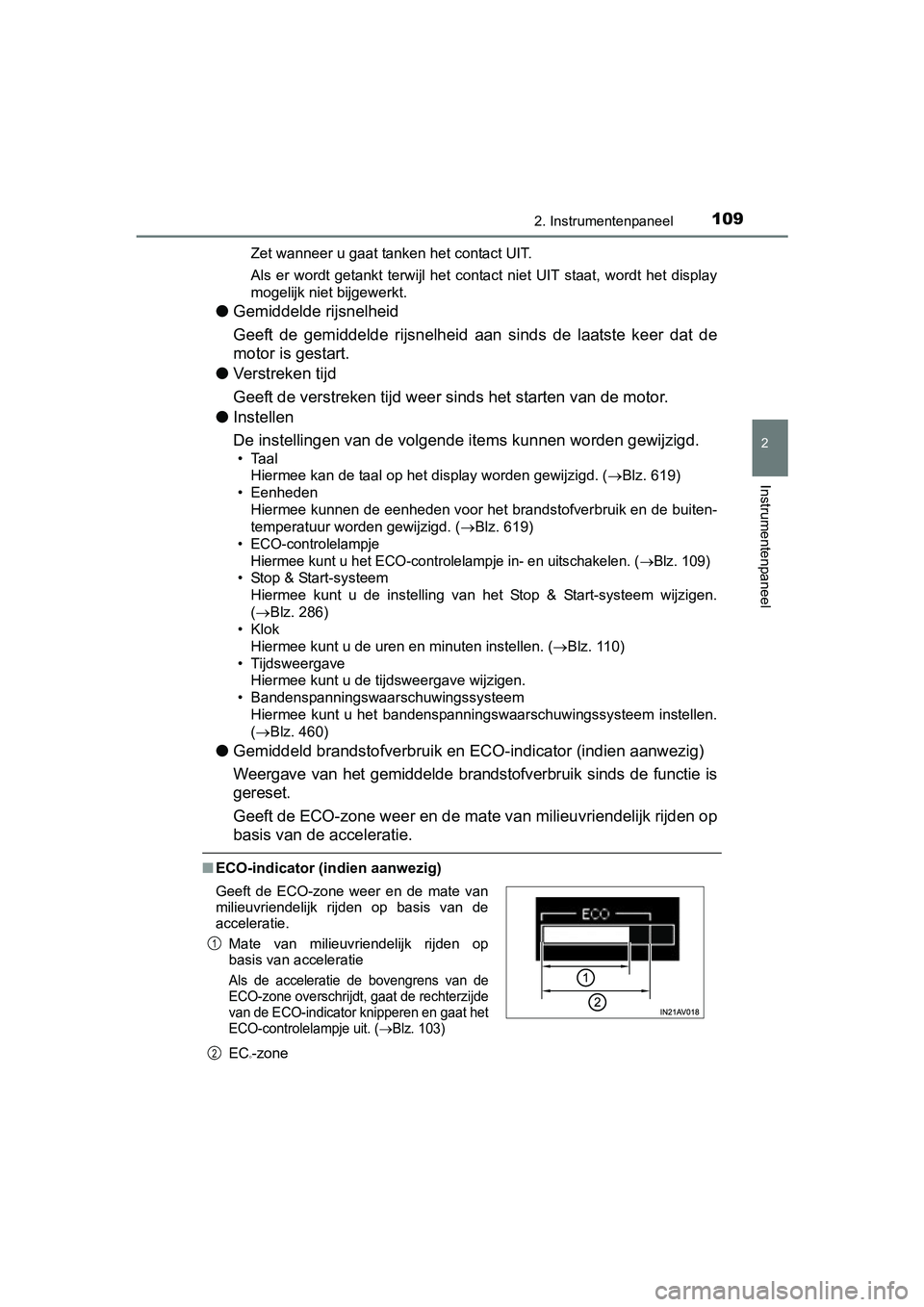

Page 109 of 648

1092. Instrumentenpaneel
2
Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)Zet wanneer u gaat tanken het contact UIT.
Als er wordt getankt terwijl het contact niet UIT staat, wordt het display
mogelijk niet bijgewerkt.
●
Gemiddelde rijsnelheid
Geeft de gemiddelde rijsnelheid aan sinds de laatste keer dat de
motor is gestart.
● Verstreken tijd
Geeft de verstreken tijd weer sinds het starten van de motor.
● Instellen
De instellingen van de volgende items kunnen worden gewijzigd.
• Taal
Hiermee kan de taal op het display worden gewijzigd. ( Blz. 619)
• Eenheden
Hiermee kunnen de eenheden voor het brandstofverbruik en de buiten-
temperatuur worden gewijzigd. ( Blz. 619)
• ECO-controlelampje
Hiermee kunt u het ECO-controlelampje in- en uitschakelen. (
Blz. 109)
• Stop & Start-systeemHiermee kunt u de instelling van het Stop & Start-systeem wijzigen.
(Blz. 286)
•Klok Hiermee kunt u de uren en minuten instellen. ( Blz. 110)
• Tijdsweergave Hiermee kunt u de tijdsweergave wijzigen.
• Bandenspanningswaarschuwingssysteem
Hiermee kunt u het bandenspanningswaarschuwingssysteem instellen.
(Blz. 460)
● Gemiddeld brandstofverbruik en ECO-indicator (indien aanwezig)
Weergave van het gemiddelde brandstofverbruik sinds de functie is
gereset.
Geeft de ECO-zone weer en de ma te van milieuvriendelijk rijden op
basis van de acceleratie.
■ ECO-indicator (indien aanwezig)
EC
O-zone
Geeft de ECO-zone weer en de mate van
milieuvriendelijk rij den op basis van de
acceleratie.
Mate van milieuvriendelijk rijden op
basis van acceleratie
Als de acceleratie de bovengrens van de
ECO-zone overschrijdt, gaat de rechterzijde
van de ECO-indicator knipperen en gaat het
ECO-controlelampje uit. (
Blz. 103)
1
2
AVENSIS_OM_OM20C20E_(EE).book Page 10 9 Tuesday, March 3, 2015 4:14 PM

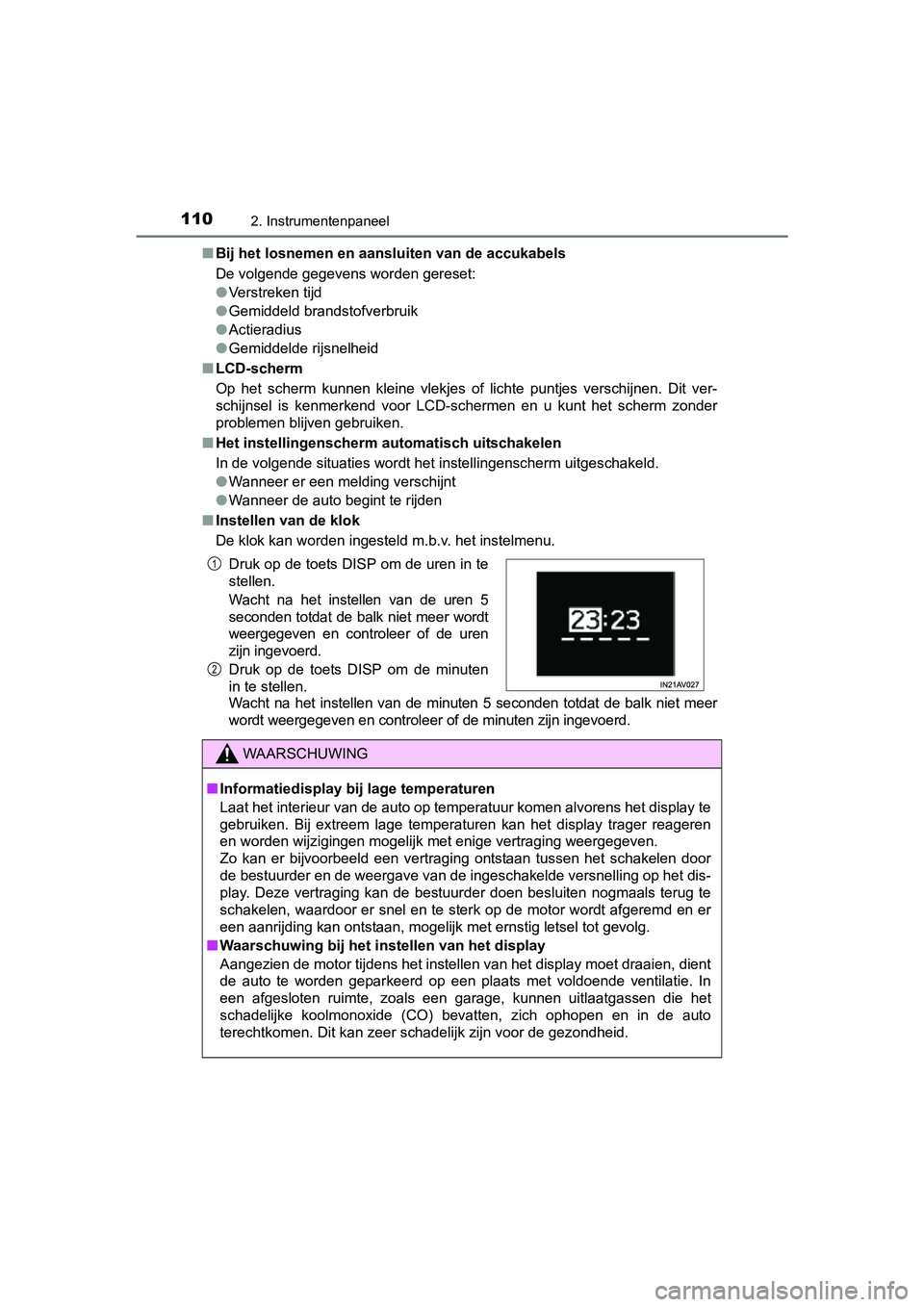

Page 110 of 648

1102. Instrumentenpaneel
AVENSIS_OM_OM20C20E_(EE)■
Bij het losnemen en aansluiten van de accukabels
De volgende gegevens worden gereset:
●Verstreken tijd
● Gemiddeld brandstofverbruik
● Actieradius
● Gemiddelde rijsnelheid
■ LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijnen. Dit ver-
schijnsel is kenmerkend voor LCD-schermen en u kunt het scherm zonder
problemen blijven gebruiken.
■ Het instellingenscherm automatisch uitschakelen
In de volgende situaties wordt het instellingenscherm uitgeschakeld.
● Wanneer er een melding verschijnt
● Wanneer de auto begint te rijden
■ Instellen van de klok
De klok kan worden ingesteld m.b.v. het instelmenu.
Wacht na het instellen van de minuten 5 seconden totdat de balk niet meer
wordt weergegeven en controleer of de minuten zijn ingevoerd. Druk op de toets DISP om de uren in te
stellen.
Wacht na het instellen van de uren 5
seconden totdat de balk niet meer wordt
weergegeven en controleer of de uren
zijn ingevoerd.
Druk op de toets DISP om de minuten
in te stellen.
WAARSCHUWING
■Informatiedisplay bij lage temperaturen
Laat het interieur van de auto op temperatuur komen alvorens het display te
gebruiken. Bij extreem lage temperaturen kan het display trager reageren\
en worden wijzigingen mogelijk met enige vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ontstaan tussen het schakelen door
de bestuurder en de weergave van de ingeschakelde versnelling op het dis-
play. Deze vertraging kan de bestuurder doen besluiten nogmaals terug te
schakelen, waardoor er snel en te sterk op de motor wordt afgeremd en er
een aanrijding kan ontstaan, mogelijk met ernstig letsel tot gevolg.
■ Waarschuwing bij het instellen van het display
Aangezien de motor tijdens het instellen van het display moet draaien, dient
de auto te worden geparkeerd op een plaats met voldoende ventilatie. In
een afgesloten ruimte, zoals een garage, kunnen uitlaatgassen die het
schadelijke koolmonoxide (CO) bevatten, zich ophopen en in de auto
terechtkomen. Dit kan zeer schadelijk zijn voor de gezondheid.
1
2
AVENSIS_OM_OM20C20E_(EE).book Page 11 0 Tuesday, March 3, 2015 4:14 PM
