5017-3. Gør-det-selv-vedligeholdelse
OM20C66DK
7
Vedligeholdelse og pleje

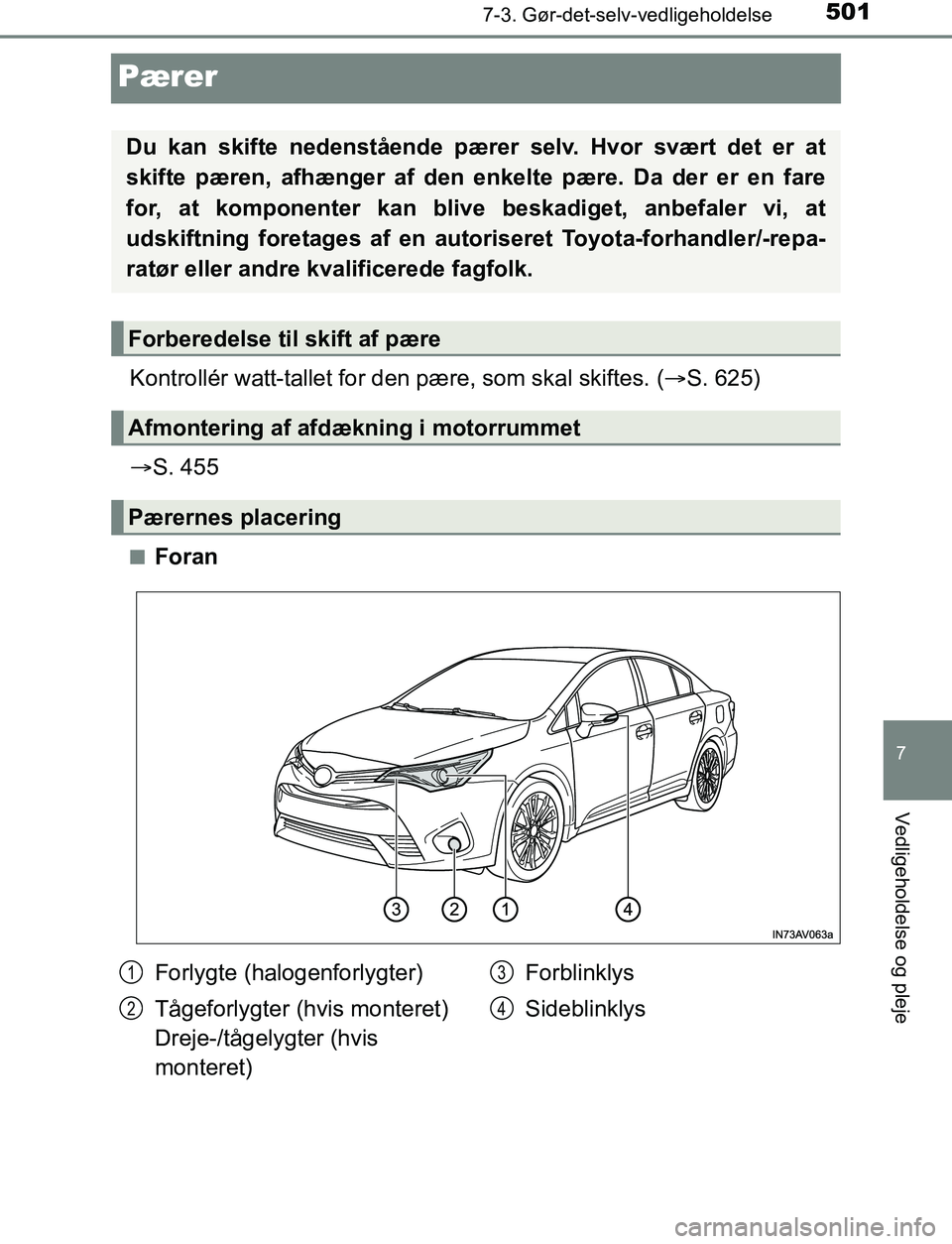

Pærer
Kontrollér watt-tallet for den pære, som skal skiftes. (S. 625)
 S. 455
nForan
Du kan skifte nedenstående pære r selv. Hvor svært det er at
skifte pæren, afhænger af den enkelte pære. Da der er en fare
for, at komponenter kan blive beskadiget, anbefaler vi, at
udskiftning foretages af en autoriseret Toyota-forhandler/-repa-
ratør eller andre kvalificerede fagfolk.
Forberedelse til skift af pære
Afmontering af afdækning i motorrummet
Pærernes placering
Forlygte (halogenforlygter)
Tågeforlygter (hvis monteret)
Dreje-/tågelygter (hvis
monteret) Forblinklys
Sideblinklys1
2
3
4
OM20C66DK.book Page 501 Thursday, January 12, 2017 4:30 PM

5027-3. Gør-det-selv-vedligeholdelse
OM20C66DKn

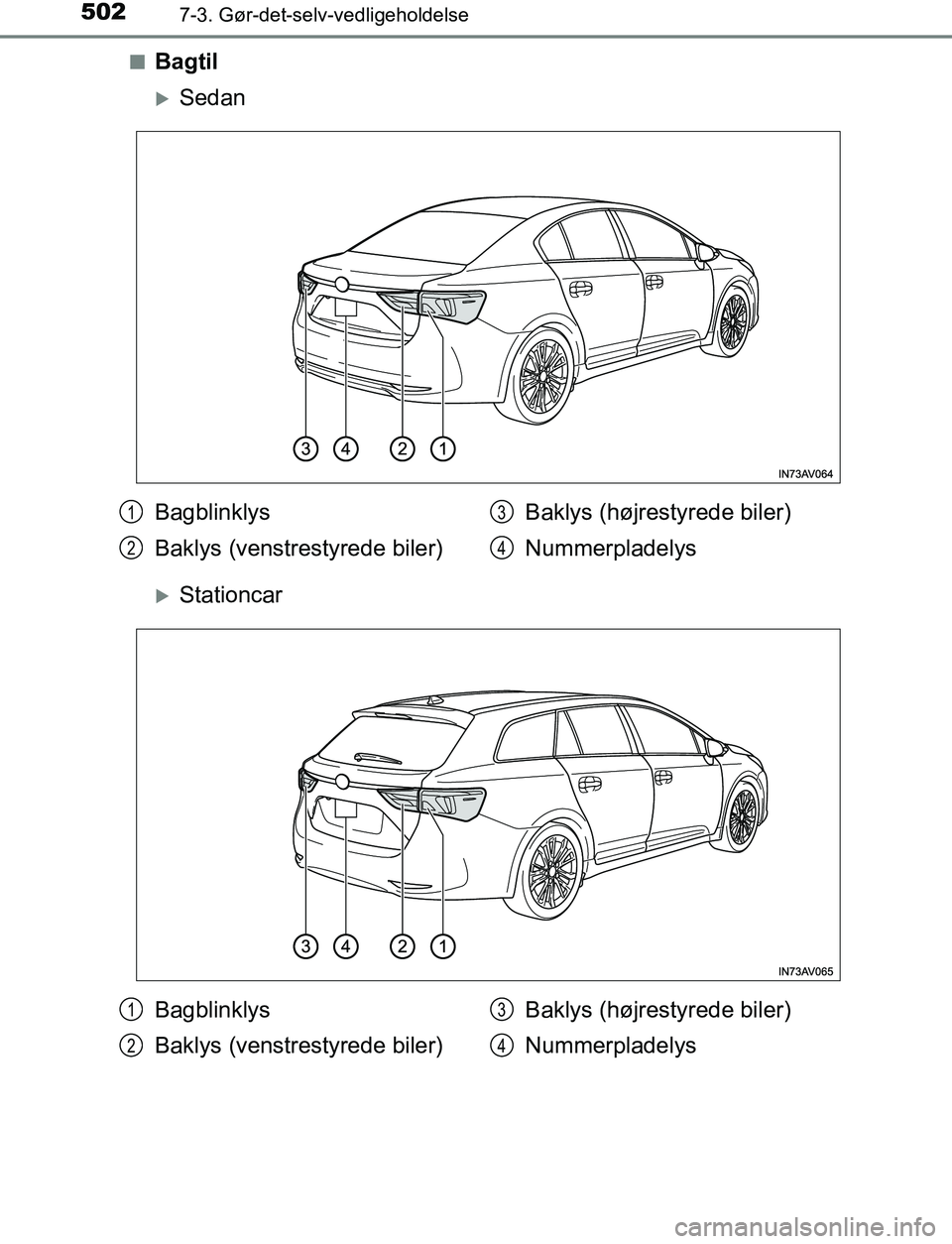

Bagtil
Sedan
Stationcar
Bagblinklys
Baklys (venstrestyrede biler)
Baklys (højrestyrede biler)
Nummerpladelys1
2
3
4
Bagblinklys
Baklys (venstrestyrede biler)Baklys (højrestyrede biler)
Nummerpladelys1
2
3
4
OM20C66DK.book Page 502 Thursday, January 12, 2017 4:30 PM

5037-3. Gør-det-selv-vedligeholdelse
OM20C66DK
7
Vedligeholdelse og pleje

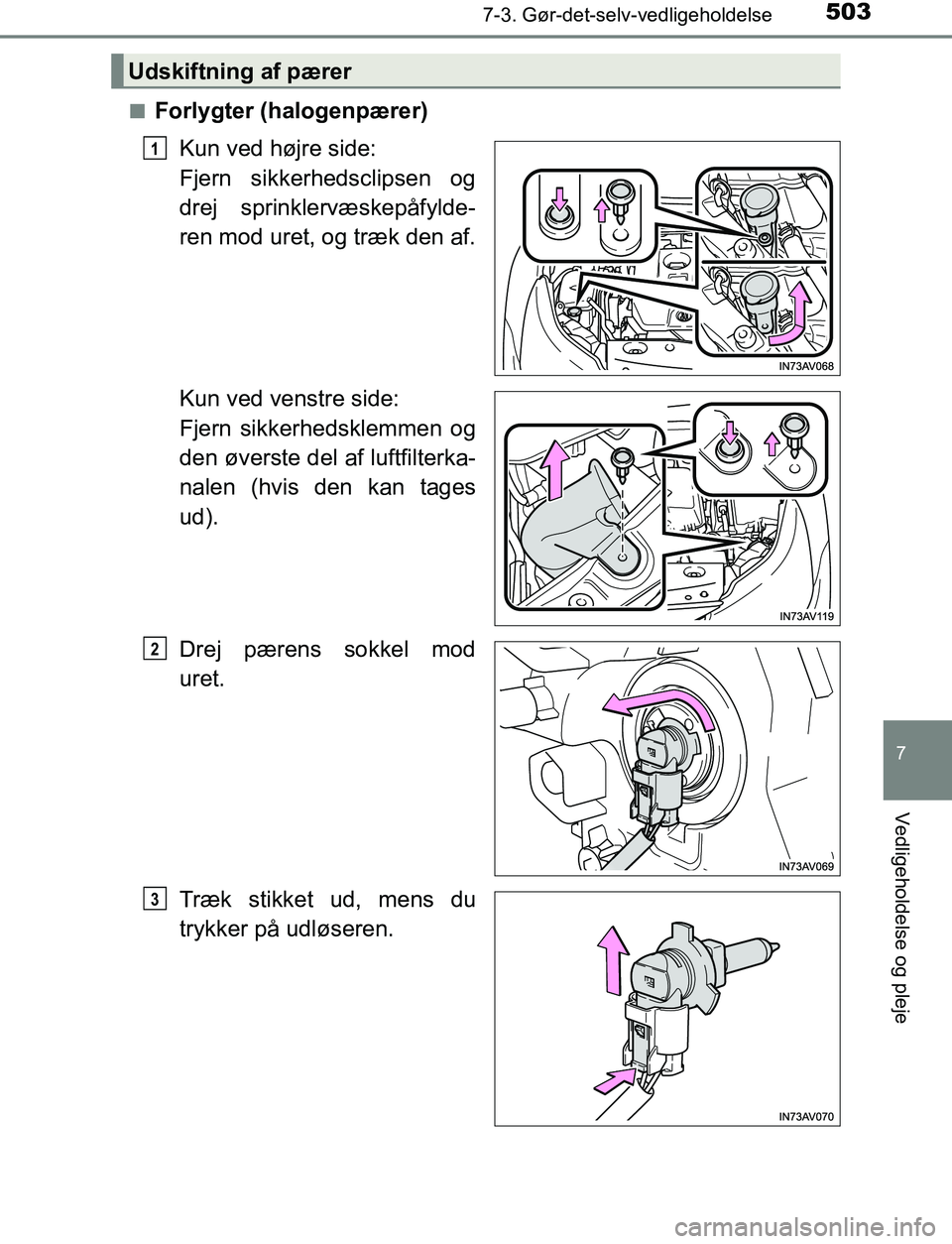

nForlygter (halogenpærer)Kun ved højre side:
Fjern sikkerhedsclipsen og
drej sprinklervæskepåfylde-
ren mod uret, og træk den af.
Kun ved venstre side:
Fjern sikkerhedsklemmen og
den øverste del af luftfilterka-
nalen (hvis den kan tages
ud).
Drej pærens sokkel mod
uret.
Træk stikket ud, mens du
trykker på udløseren.
Udskiftning af pærer
1
2
3
OM20C66DK.book Page 503 Thursday, January 12, 2017 4:30 PM

5047-3. Gør-det-selv-vedligeholdelse
OM20C66DK

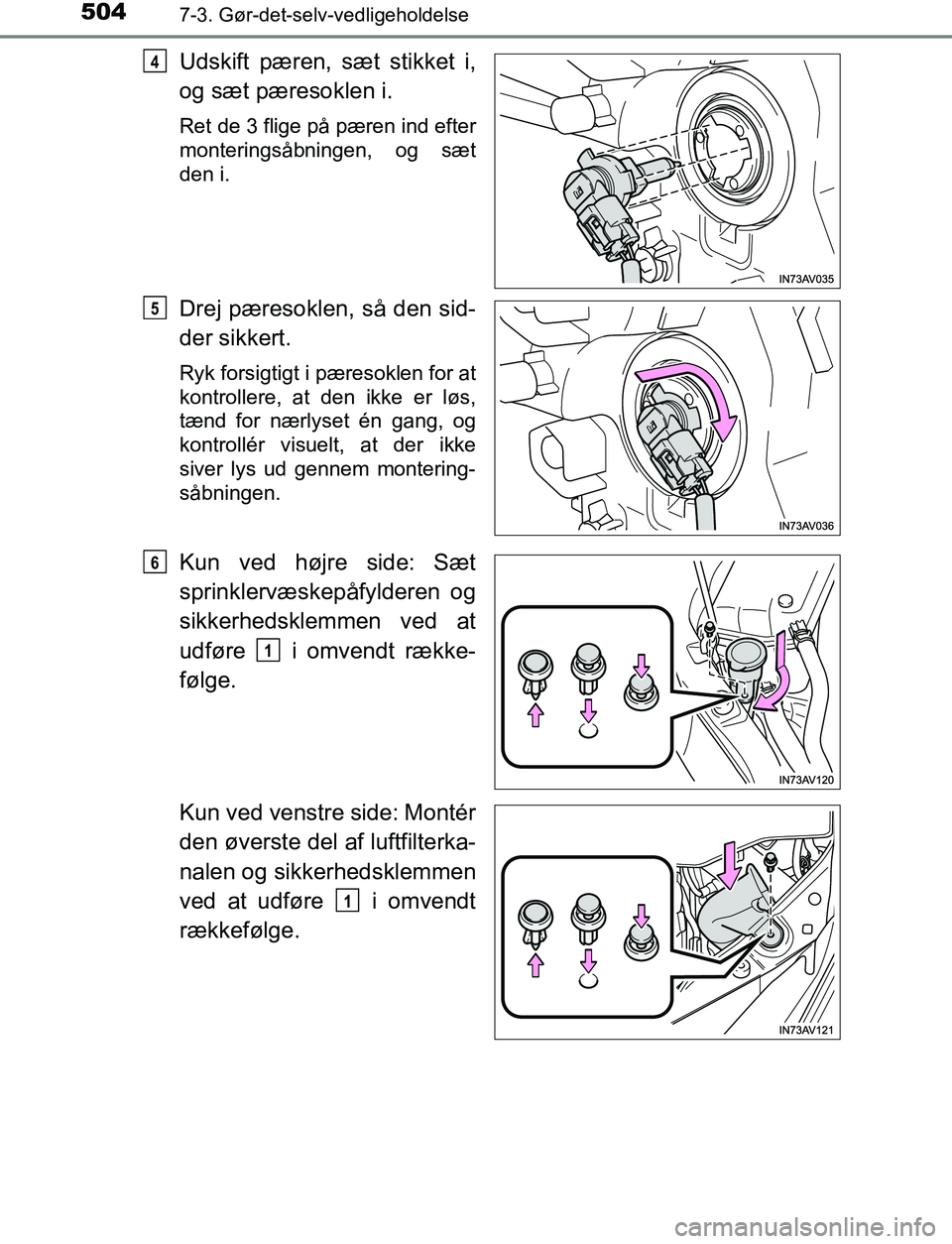

Udskift pæren, sæt stikket i,
og sæt pæresoklen i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæresoklen, så den sid-
der sikkert.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for nærlyset én gang, og
kontrollér visuelt, at der ikke
siver lys ud gennem montering-
såbningen.
Kun ved højre side: Sæt
sprinklervæskepåfylderen og
sikkerhedsklemmen ved at
udføre i omvendt række-
følge.
Kun ved venstre side: Montér
den øverste del af luftfilterka-
nalen og sikkerhedsklemmen
ved at udføre i omvendt
rækkefølge.
4
5
6
1
1
OM20C66DK.book Page 504 Thursday, January 12, 2017 4:30 PM

5057-3. Gør-det-selv-vedligeholdelse
OM20C66DK
7
Vedligeholdelse og pleje

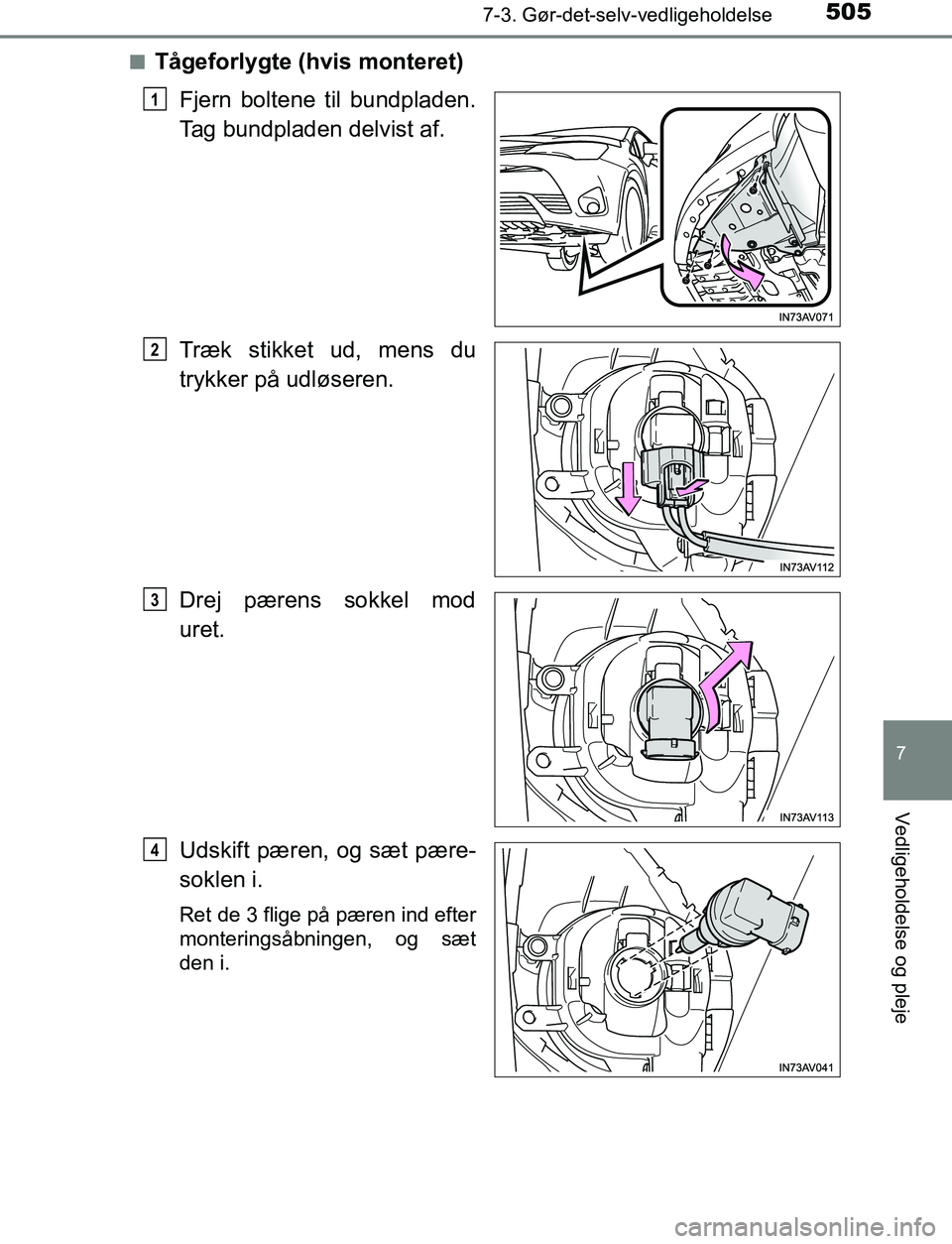

nTågeforlygte (hvis monteret)Fjern boltene til bundpladen.
Tag bundpladen delvist af.
Træk stikket ud, mens du
trykker på udløseren.
Drej pærens sokkel mod
uret.
Udskift pæren, og sæt pære-
soklen i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
1
2
3
4
OM20C66DK.book Page 505 Thursday, January 12, 2017 4:30 PM

5067-3. Gør-det-selv-vedligeholdelse
OM20C66DK

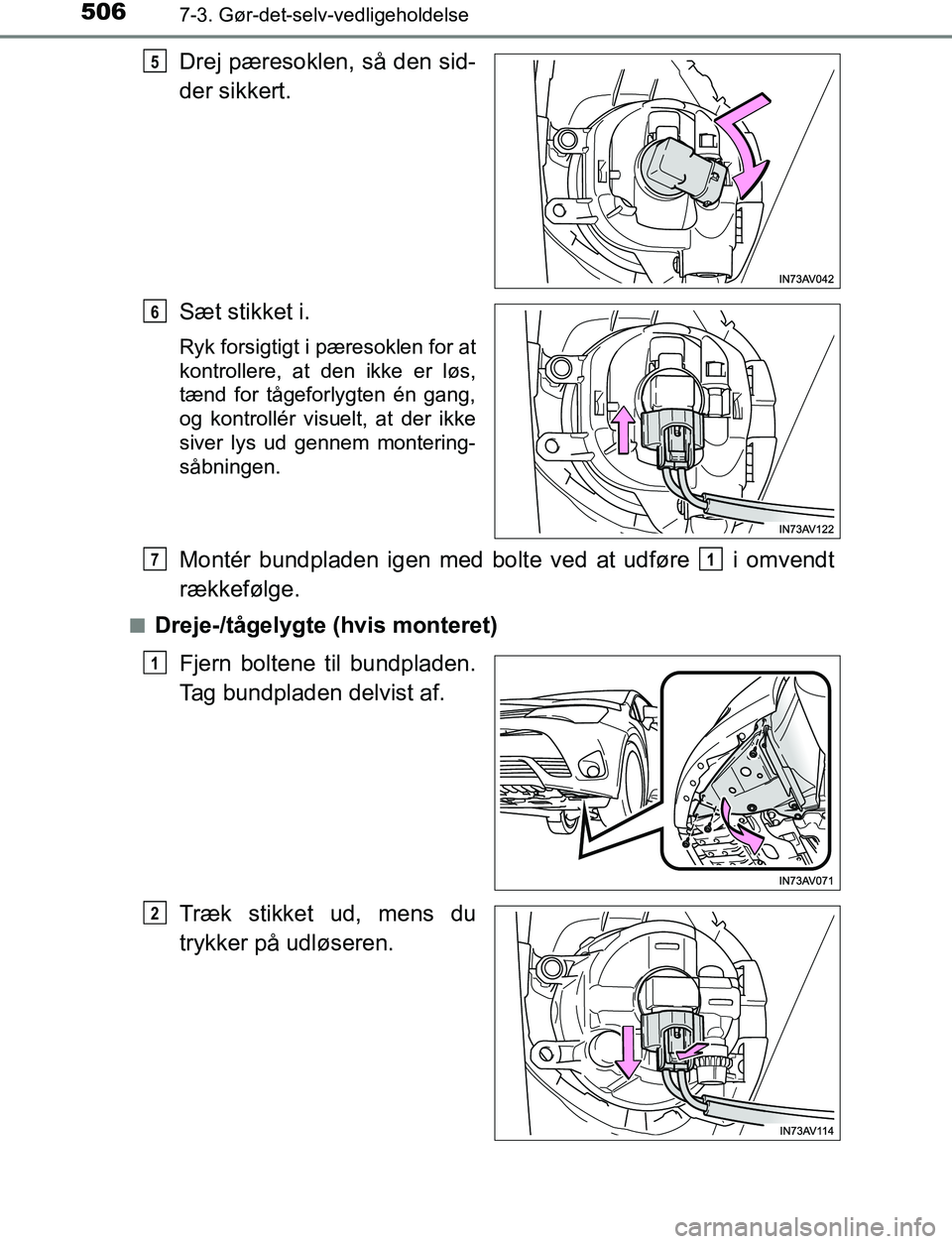

Drej pæresoklen, så den sid-
der sikkert.
Sæt stikket i.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for tågeforlygten én gang,
og kontrollér visuelt, at der ikke
siver lys ud gennem montering-
såbningen.
Montér bundpladen igen med bolte ved at udføre i omvendt
rækkefølge.
nDreje-/tågelygte (hvis monteret)
Fjern boltene til bundpladen.
Tag bundpladen delvist af.
Træk stikket ud, mens du
trykker på udløseren.
5
6
71
1
2
OM20C66DK.book Page 506 Thursday, January 12, 2017 4:30 PM

5077-3. Gør-det-selv-vedligeholdelse
OM20C66DK
7
Vedligeholdelse og pleje

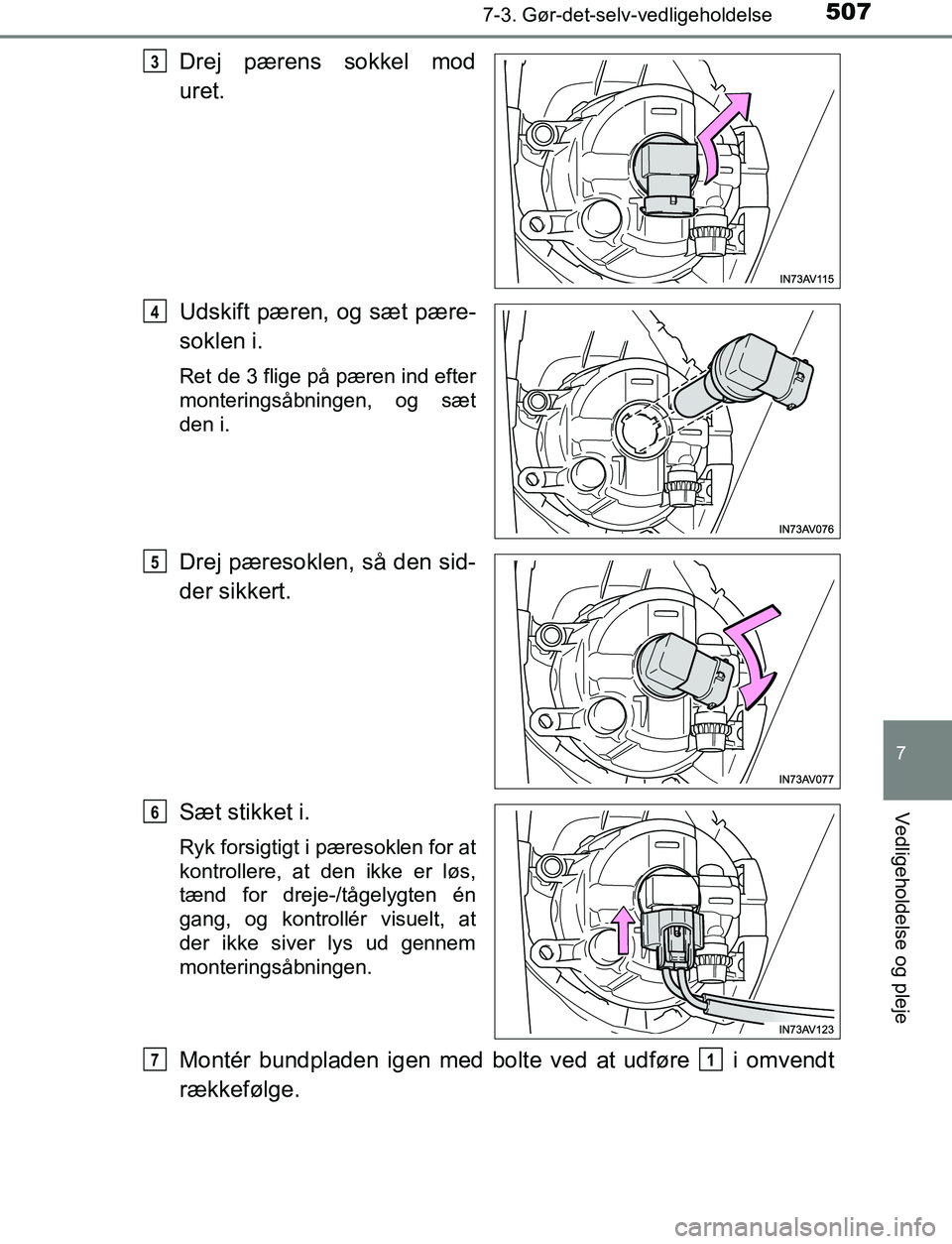

Drej pærens sokkel mod
uret.
Udskift pæren, og sæt pære-
soklen i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæresoklen, så den sid-
der sikkert.
Sæt stikket i.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for dreje-/tågelygten én
gang, og kontrollér visuelt, at
der ikke siver lys ud gennem
monteringsåbningen.
Montér bundpladen igen med bolte ved at udføre i omvendt
rækkefølge.
3
4
5
6
71
OM20C66DK.book Page 507 Thursday, January 12, 2017 4:30 PM

5087-3. Gør-det-selv-vedligeholdelse
OM20C66DKn

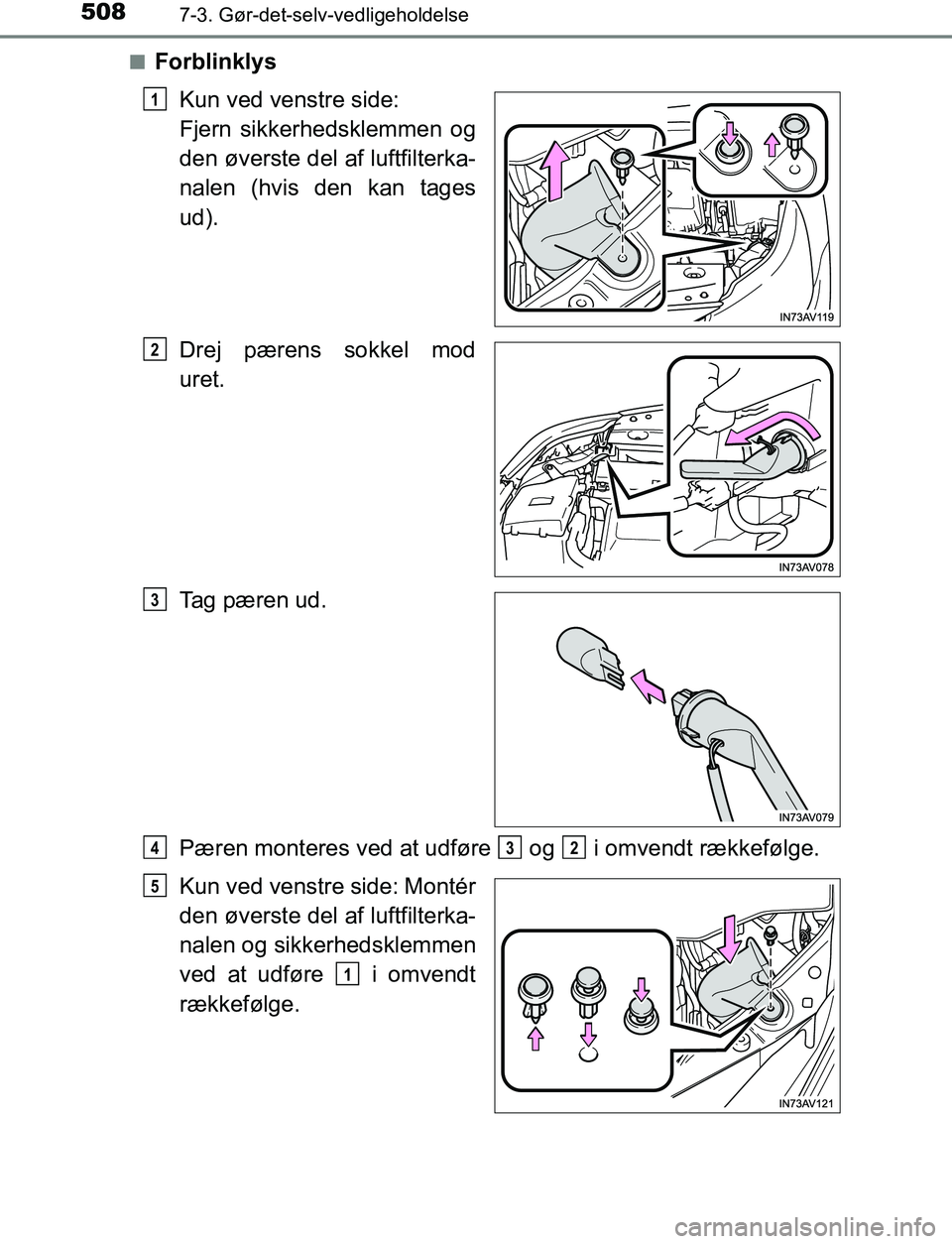

Forblinklys
Kun ved venstre side:
Fjern sikkerhedsklemmen og
den øverste del af luftfilterka-
nalen (hvis den kan tages
ud).
Drej pærens sokkel mod
uret.
Tag pæren ud.
Pæren monteres ved at udføre og i omvendt rækkefølge.
Kun ved venstre side: Montér
den øverste del af luftfilterka-
nalen og sikkerhedsklemmen
ved at udføre i omvendt
rækkefølge.
1
2
3
432
5
1
OM20C66DK.book Page 508 Thursday, January 12, 2017 4:30 PM

5097-3. Gør-det-selv-vedligeholdelse
OM20C66DK
7
Vedligeholdelse og pleje

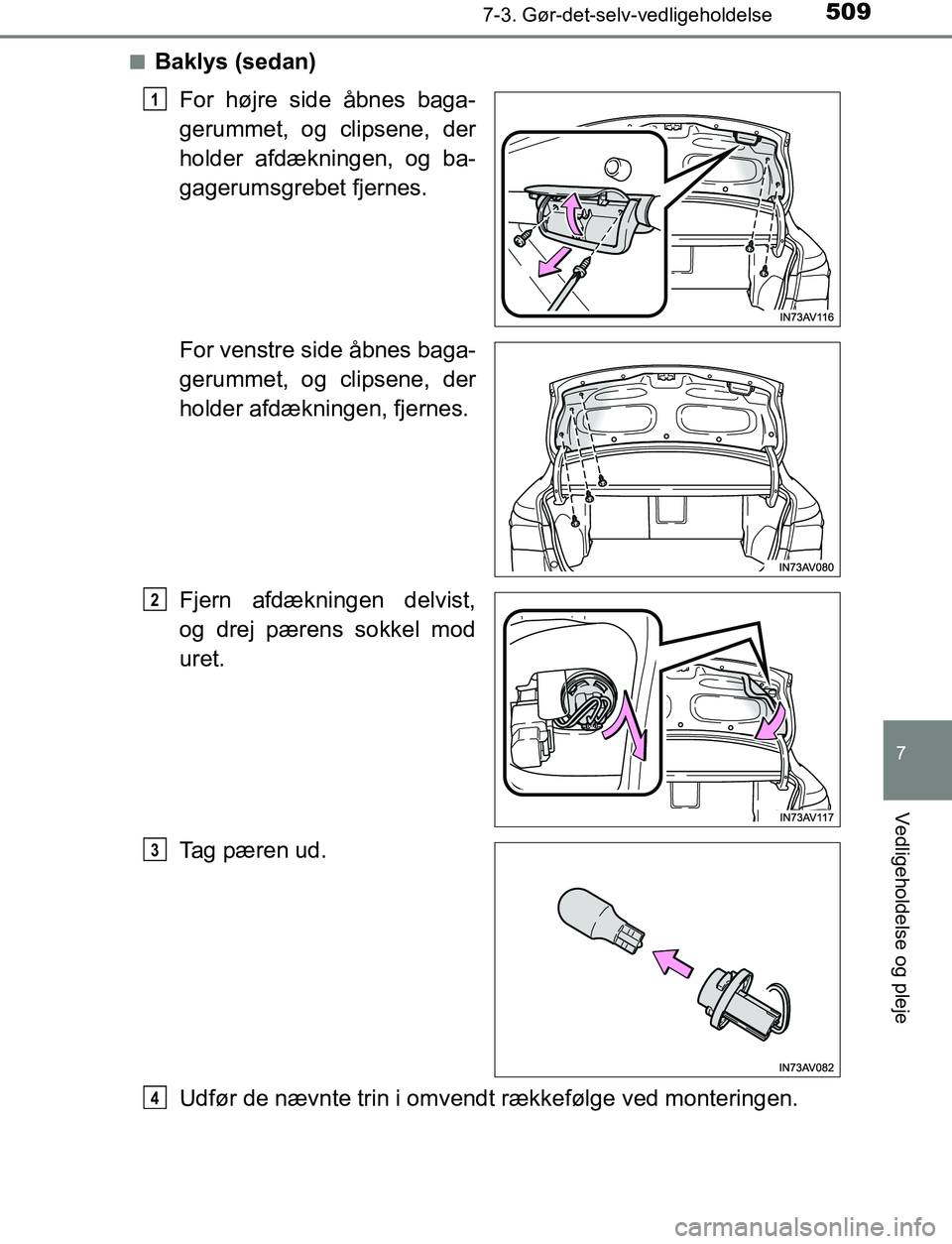

nBaklys (sedan)For højre side åbnes baga-
gerummet, og clipsene, der
holder afdækningen, og ba-
gagerumsgrebet fjernes.
For venstre side åbnes baga-
gerummet, og clipsene, der
holder afdækningen, fjernes.
Fjern afdækningen delvist,
og drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
4
OM20C66DK.book Page 509 Thursday, January 12, 2017 4:30 PM

5107-3. Gør-det-selv-vedligeholdelse
OM20C66DKn

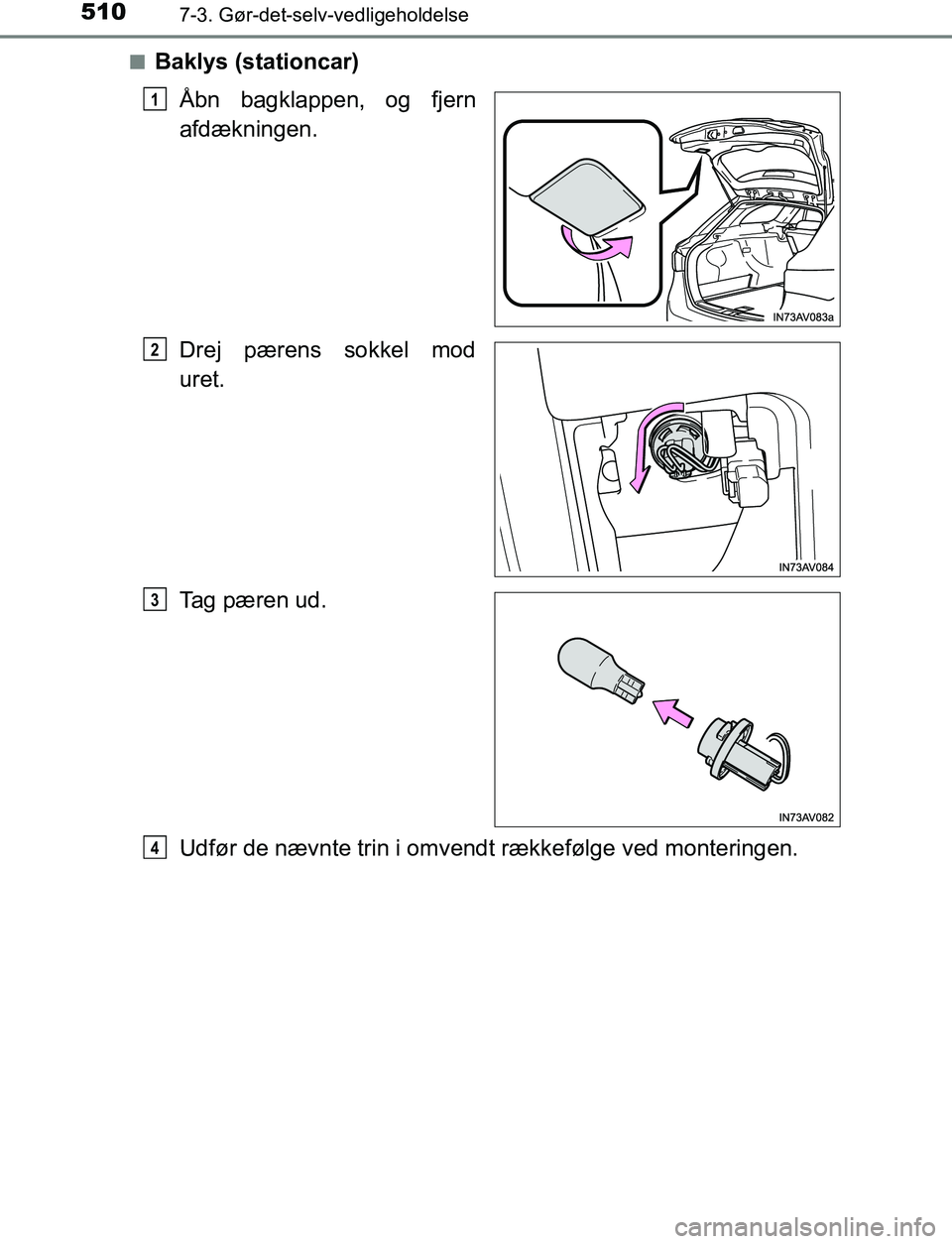

Baklys (stationcar)
Åbn bagklappen, og fjern
afdækningen.
Drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
4
