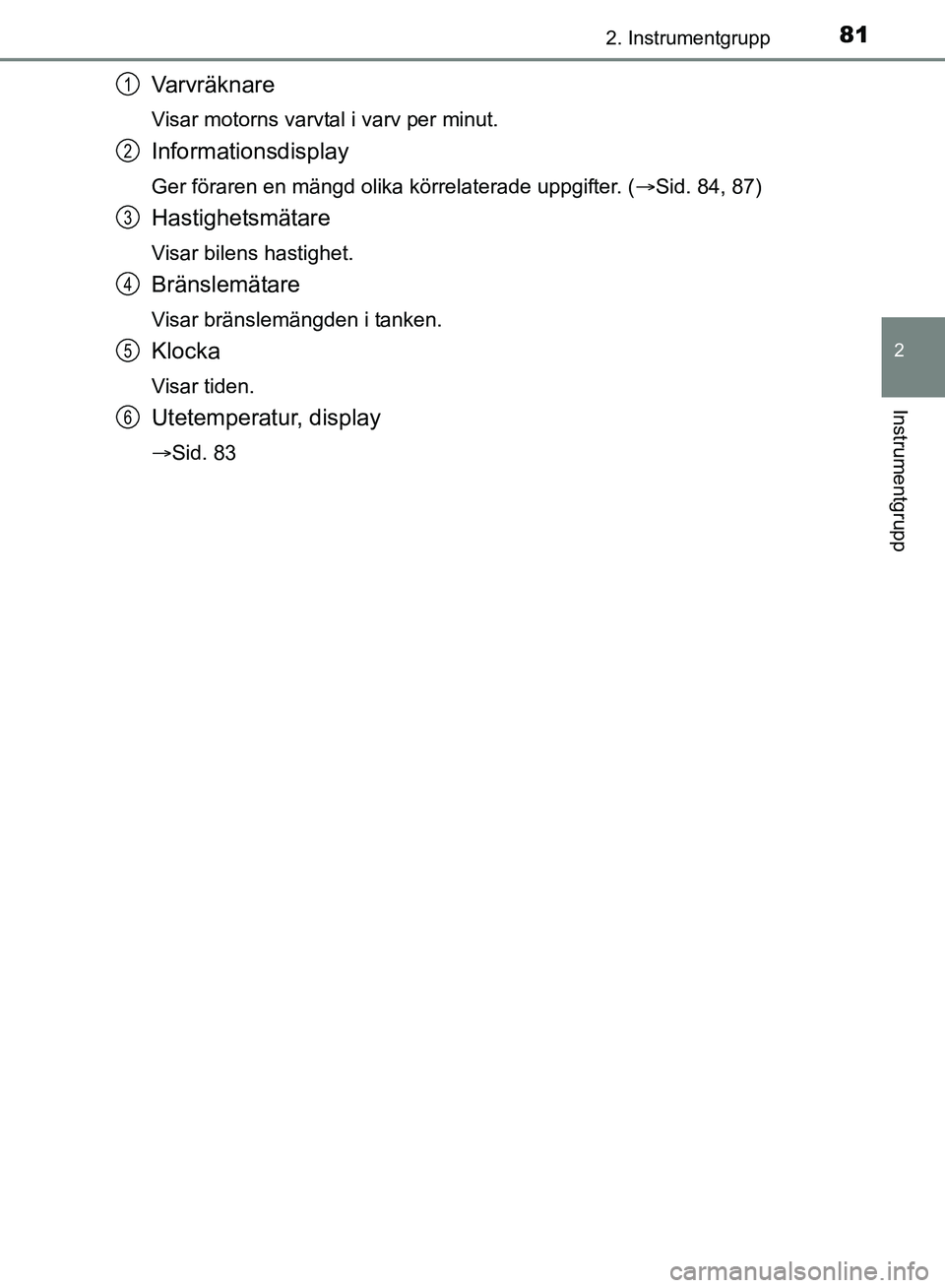

812. Instrumentgrupp
2
Instrumentgrupp
OM20C66SE
Varvräknare
Visar motorns varvtal i varv per minut.
Informationsdisplay
Ger föraren en mängd olika körrelaterade uppgifter. (Sid. 84, 87)
Hastighetsmätare
Visar bilens hastighet.
Bränslemätare
Visar bränslemängden i tanken.
Klocka
Visar tiden.
Utetemperatur, display
Sid. 83
1
2
3
4
5
6
OM20C66SE_Avensis.book Page 81 Monday, October 3, 2016 11:03 AM

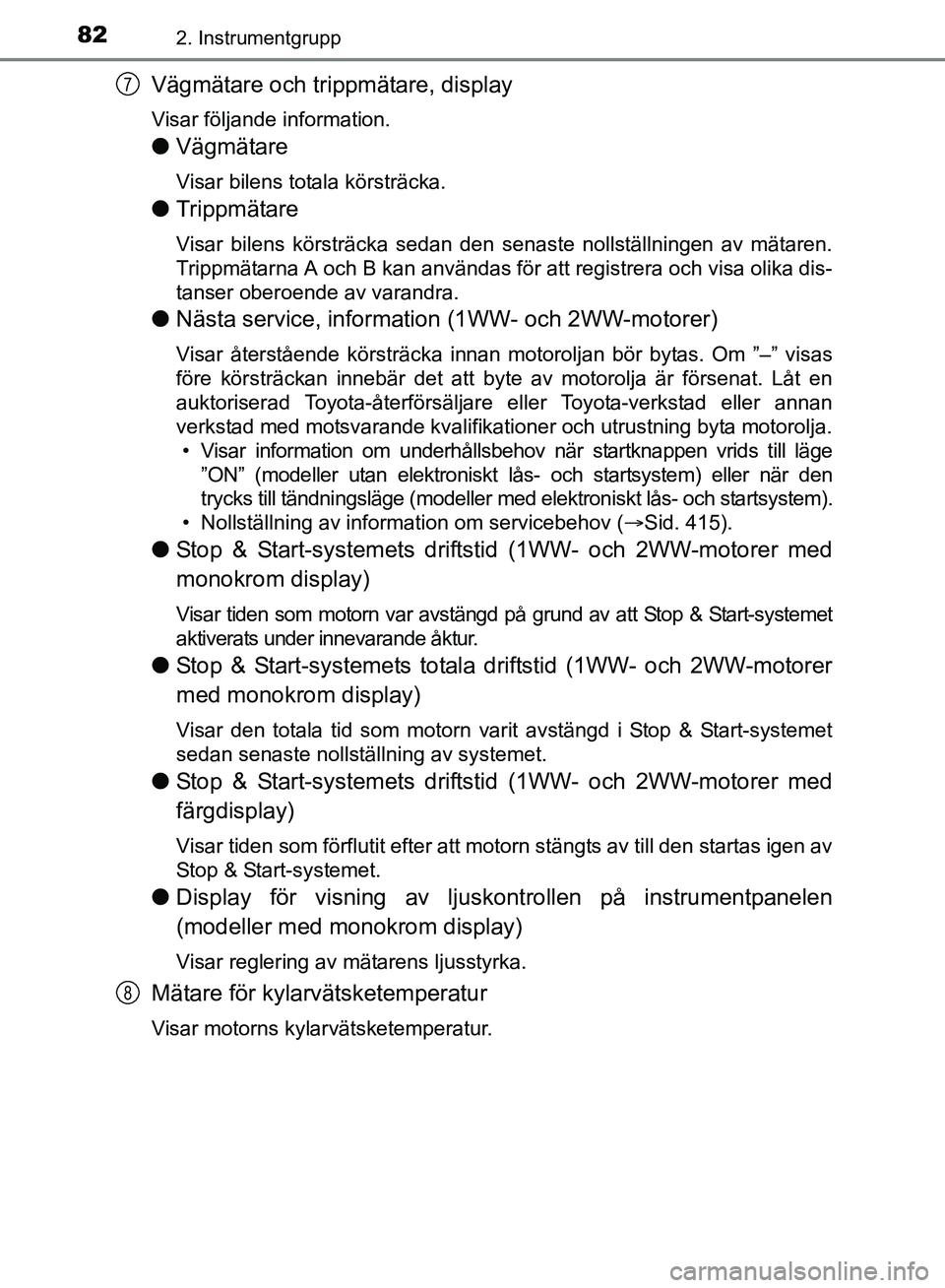

822. Instrumentgrupp
OM20C66SE
Vägmätare och trippmätare, display
Visar följande information.
lVägmätare
Visar bilens totala körsträcka.
lTrippmätare
Visar bilens körsträcka sedan den senaste nollställningen av mätaren.
Trippmätarna A och B kan användas för att registrera och visa olika dis-
tanser oberoende av varandra.
lNästa service, information (1WW- och 2WW-motorer)
Visar återstående körsträcka innan motoroljan bör bytas. Om ”–” visas
före körsträckan innebär det att byte av motorolja är försenat. Låt en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning byta motorolja.
• Visar information om underhållsbehov när startknappen vrids till läge ”ON” (modeller utan elektroniskt lås- och startsystem) eller när den
trycks till tändningsläge (modeller med elektroniskt lås- och startsystem).
• Nollställning av information om servicebehov ( Sid. 415).
l Stop & Start-systemets driftstid (1WW- och 2WW-motorer med
monokrom display)
Visar tiden som motorn var avstängd på grund av att Stop & Start-systemet
aktiverats under innevarande åktur.
lStop & Start-systemets totala driftstid (1WW- och 2WW-motorer
med monokrom display)
Visar den totala tid som motorn varit avstängd i Stop & Start-systemet
sedan senaste nollställning av systemet.
lStop & Start-systemets driftstid (1WW- och 2WW-motorer med
färgdisplay)
Visar tiden som förflutit efter att motorn stängts av till den startas igen av
Stop & Start-systemet.
lDisplay för visning av ljuskontrollen på instrumentpanelen
(modeller med monokrom display)
Visar reglering av mätarens ljusstyrka.
Mätare för kylarvätsketemperatur
Visar motorns kylarvätsketemperatur.
7
8
OM20C66SE_Avensis.book Page 82 Monday, October 3, 2016 11:03 AM

832. Instrumentgrupp
2
Instrumentgrupp
OM20C66SE
Växlar mellan visning av vägmätare
och trippmätare när knappen
”TRIP” trycks in.
• När trippmätaren visas nollställsden om du håller knappen ”TRIP”
intryckt.
• När displayen för visning av ljus- kontrollen till instrumentpanelen
visas justeras instrumentpanelbe-
lysningens ljusstyrka med baklju-
sen tända om du håller knappen
”TRIP” intryckt.
nMätarna och displayen tänds när
Startknappen vrids till läge ”ON” (modeller utan elektroniskt lås- och startsystem)
eller trycks till tändningsläge (modeller med elektroniskt lås- och startsystem).
n Utetemperatur, display
lI följande situationer visas inte alltid korrekt utetemperatur, eller visningen
kan ta längre tid än normalt att uppdateras.
• När bilen står stilla eller vid kö rning i låg hastighet (under 20 km/tim)
• Vid plötslig förändring av utetemperaturen (vid körning in i/ut ur garage eller tunnel etc.)
l När ”--” visas kan fel ha uppstått i systemet.
Kör bilen till en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
l Temperaturen visas från –40 C till 50 C.
Om utetemperaturen sjunker under 3 °C blinkar indikeringslampan för låg
utetemperatur.
Ändra displayen
OBSERVERA
n Undvik att motorn och dess komponenter skadas
l Se till att varvräknarens indikeringsnål inte går in i det röda området, vilket
indikerar att motorn ligger på maximalt varvtal.
l Motorn kan överhettas om temperaturmätaren för kylvätskan går in i det
röda området (”H”). I så fall ska du omedelbart stanna på en säker plats
och kontrollera motorn när den har svalnat helt. ( Sid. 549)
OM20C66SE_Avensis.book Page 83 Monday, October 3, 2016 11:03 AM

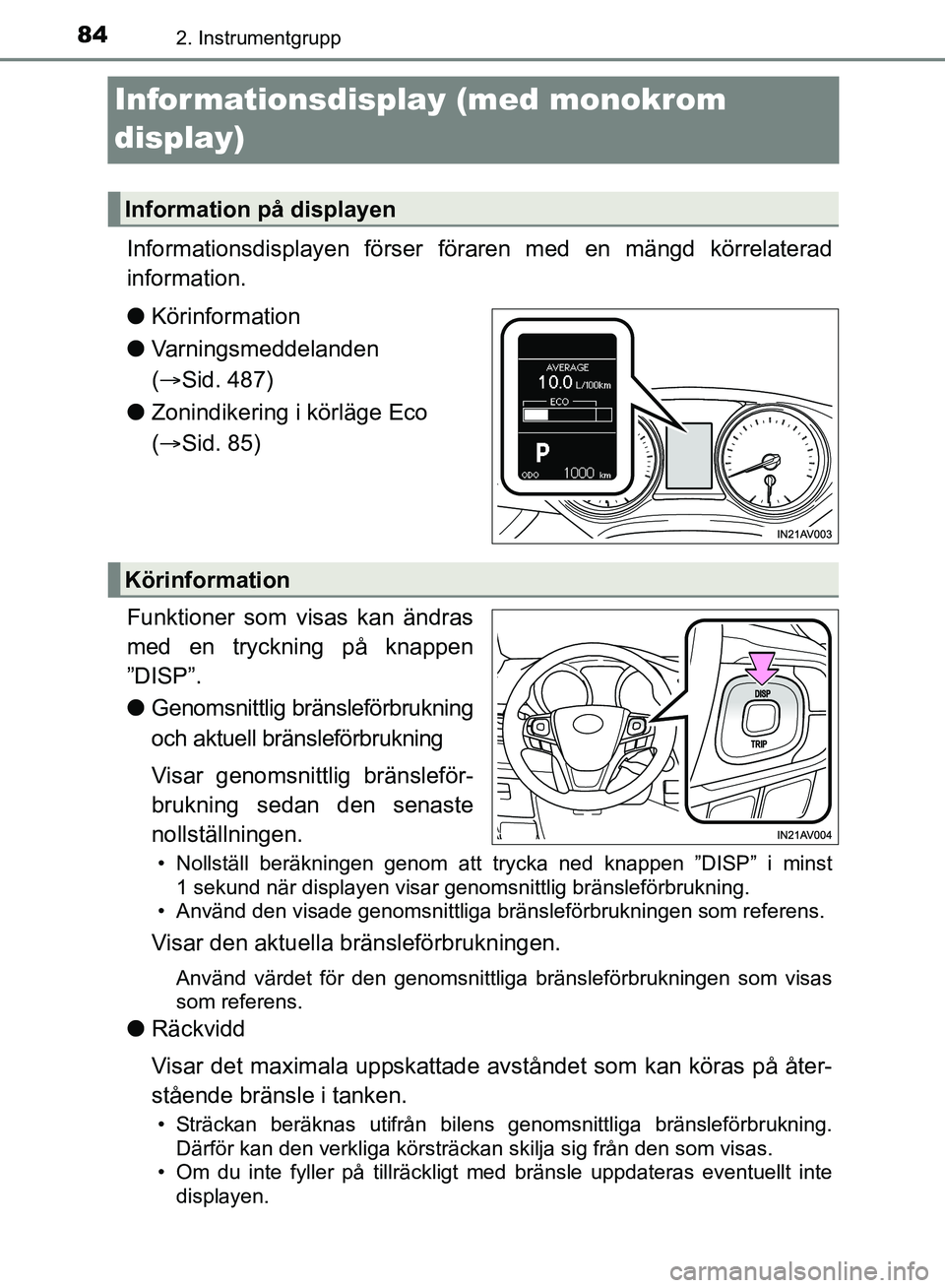

842. Instrumentgrupp
OM20C66SE
Informationsdisplay (med monokrom
display)
Informationsdisplayen förser föraren med en mängd körrelaterad
information.
l Körinformation
l Varningsmeddelanden
( Sid. 487)
l Zonindikering i körläge Eco
( Sid. 85)
Funktioner som visas kan ändras
med en tryckning på knappen
”DISP”.
l Genomsnittlig bränsleförbrukning
och aktuell bränsleförbrukning
Visar genomsnittlig bränsleför-
brukning sedan den senaste
nollställningen.
• Nollställ beräkningen genom att trycka ned knappen ”DISP” i minst
1 sekund när displayen visar genomsnittlig bränsleförbrukning.
• Använd den visade genomsnittliga bränsleförbrukningen som referens.
Visar den aktuella bränsleförbrukningen.
Använd värdet för den genomsnittliga bränsleförbrukningen som visas
som referens.
l Räckvidd
Visar det maximala uppskattade avståndet som kan köras på åter-
stående bränsle i tanken.
• Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning.
Därför kan den verkliga körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle uppdateras eventuellt inte
displayen.
Information på displayen
Körinformation
OM20C66SE_Avensis.book Page 84 Monday, October 3, 2016 11:03 AM

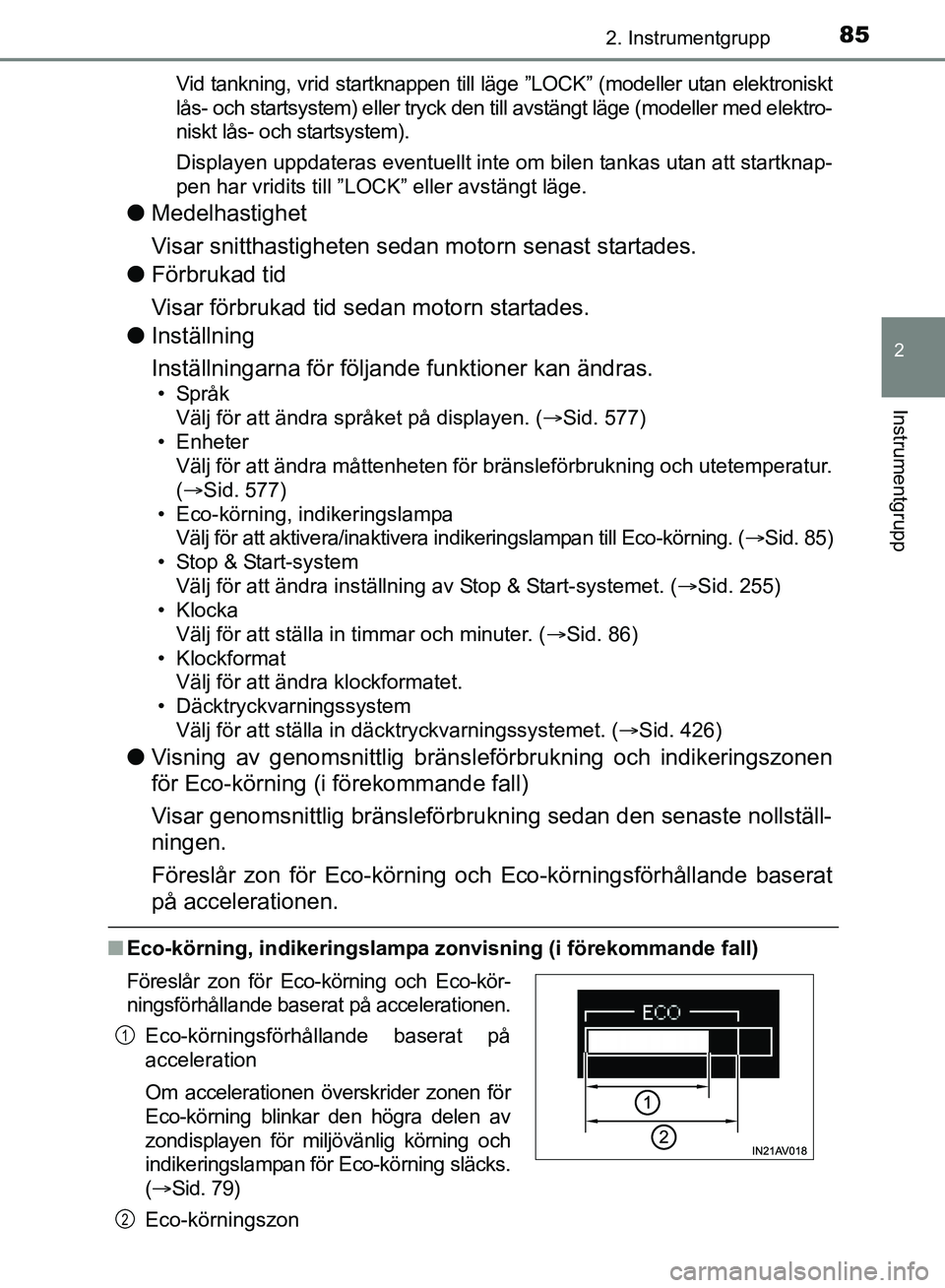

852. Instrumentgrupp
2
Instrumentgrupp
OM20C66SEVid tankning, vrid startknappen till läge ”LOCK” (modeller utan elektroniskt
lås- och startsystem) eller tryck den till avstängt läge (modeller med elektro-
niskt lås- och startsystem).
Displayen uppdateras eventuellt inte om bilen tankas utan att startknap-
pen har vridits till ”LOCK” eller avstängt läge.
l
Medelhastighet
Visar snitthastigheten sedan motorn senast startades.
l Förbrukad tid
Visar förbrukad tid sedan motorn startades.
l Inställning
Inställningarna för följande funktioner kan ändras.
• Språk
Välj för att ändra språket på displayen. ( Sid. 577)
• Enheter Välj för att ändra måttenheten för bränsleförbrukning och utetemperatur.
(Sid. 577)
• Eco-körning, indikeringslampa Välj för att aktivera/inaktivera indikeringslampan till Eco-körning. ( Sid. 85)
• Stop & Start-system Välj för att ändra inställning av Stop & Start-systemet. ( Sid. 255)
• Klocka
Välj för att ställa in timmar och minuter. ( Sid. 86)
• Klockformat Välj för att ändra klockformatet.
• Däcktryckvarningssystem Välj för att ställa in däcktryckvarningssystemet. ( Sid. 426)
lVisning av genomsnittlig bränsl eförbrukning och indikeringszonen
för Eco-körning (i förekommande fall)
Visar genomsnittlig bränsleförbrukning sedan den senaste nollställ-
ningen.
Föreslår zon för Eco-körning och Eco-körningsförhållande baserat
på accelerationen.
n Eco-körning, indikeringslampa zonv isning (i förekommande fall)
Eco-körningszon
Föreslår zon för Eco-körning och Eco-kör-
ningsförhållande baserat på accelerationen.
Eco-körningsförhållande baserat på
acceleration
Om accelerationen överskrider zonen för
Eco-körning blinkar den högra delen av
zondisplayen för miljövänlig körning och
indikeringslampan för Eco-körning släcks.
( Sid. 79)
1
2
OM20C66SE_Avensis.book Page 85 Monday, October 3, 2016 11:03 AM

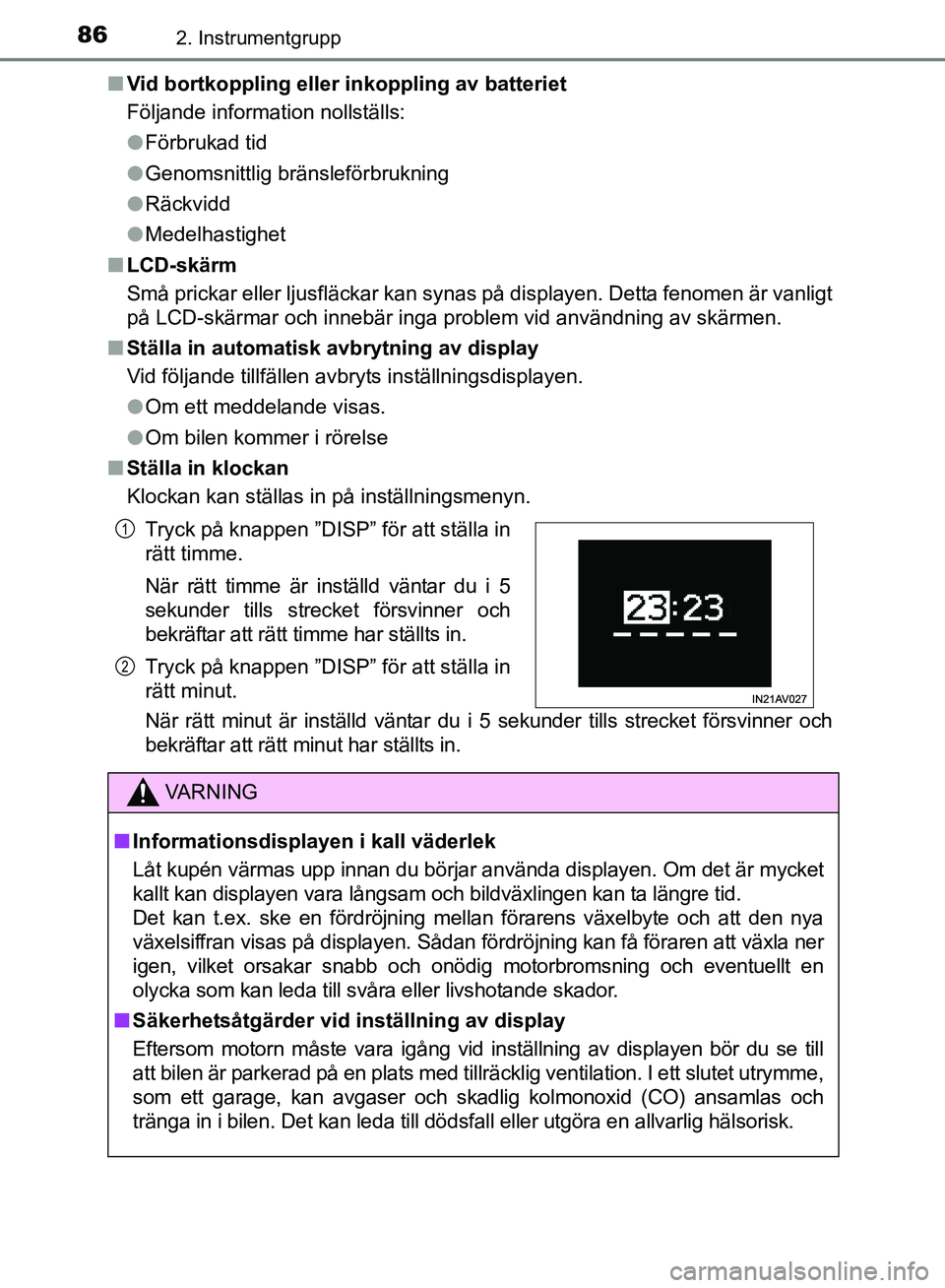

862. Instrumentgrupp
OM20C66SEn
Vid bortkoppling eller inkoppling av batteriet
Följande information nollställs:
lFörbrukad tid
l Genomsnittlig bränsleförbrukning
l Räckvidd
l Medelhastighet
n LCD-skärm
Små prickar eller ljusfläckar kan synas på displayen. Detta fenomen är vanligt
på LCD-skärmar och innebär inga problem vid användning av sk\
ärmen.
n Ställa in automatisk avbrytning av display
Vid följande tillfällen avbryts inställningsdisplayen.
lOm ett meddelande visas.
l Om bilen kommer i rörelse
n Ställa in klockan
Klockan kan ställas in på inställningsmenyn.
När rätt minut är inställd väntar du i 5 sekunder tills strecket försvinner och
bekräftar att rätt minut har ställts in.
Tryck på knappen ”DISP” för att ställa in
rätt timme.
När rätt timme är inställd väntar du i 5
sekunder tills strecket försvinner och
bekräftar att rätt ti
mme har ställts in.
Tryck på knappen ”DISP” för att ställa in
rätt minut.
VA R N I N G
n Informationsdisplayen i kall väderlek
Låt kupén värmas upp innan du börjar använda displayen. Om det är mycket
kallt kan displayen vara långsam och bildväxlingen kan ta längre tid.
Det kan t.ex. ske en fördröjning mellan förarens växelbyte och att den nya
växelsiffran visas på displayen. Sådan fördröjning kan få föraren att växla ner
igen, vilket orsakar snabb och onödig motorbromsning och eventuellt en
olycka som kan leda till svåra eller livshotande skador.
n Säkerhetsåtgärder vid inställning av display
Eftersom motorn måste vara igång vid inställning av displayen bör du se till
att bilen är parkerad på en plats med tillräcklig ventilation. I ett slutet utrymme,
som ett garage, kan avgaser och skadlig kolmonoxid (CO) ansamlas och
tränga in i bilen. Det kan leda till dödsfall eller utgöra en allvarlig hälsorisk.
1
2
OM20C66SE_Avensis.book Page 86 Monday, October 3, 2016 11:03 AM

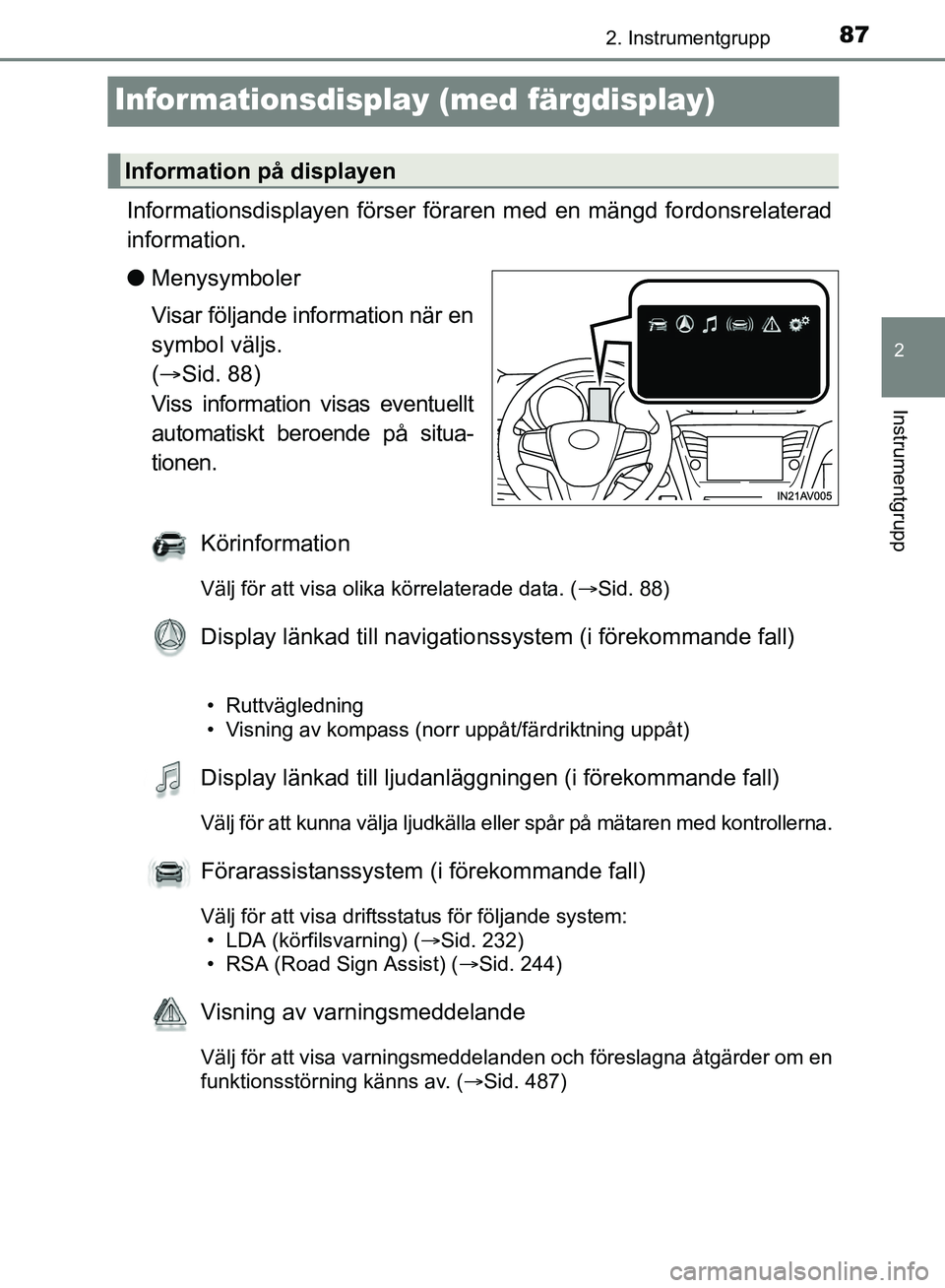

87
2
2. Instrumentgrupp
Instrumentgrupp
OM20C66SE
Informationsdisplay (med färgdisplay)
Informationsdisplayen förser föraren med en mängd fordonsrelaterad
information.
lMenysymboler
Visar följande information när en
symbol väljs.
( Sid. 88)
Viss information visas eventuellt
automatiskt beroende på situa-
tionen.
Körinformation
Välj för att visa olika körrelaterade data. ( Sid. 88)
Display länkad till navigationssystem (i förekommande fall)
• Ruttvägledning
• Visning av kompass (norr uppåt/färdriktning uppåt)
Display länkad till ljudanläg gningen (i förekommande fall)
Välj för att kunna välja ljudkälla eller spår på mätaren med kontrollerna.
Förarassistanssystem (i förekommande fall)
Välj för att visa driftsstatus för följande system:
• LDA (körfilsvarning) ( Sid. 232)
• RSA (Road Sign Assist) (Sid. 244)
Visning av varningsmeddelande
Välj för att visa varningsmeddelanden och föreslagna åtgärder om en
funktionsstörning känns av. ( Sid. 487)
Information på displayen
OM20C66SE_Avensis.book Page 87 Monday, October 3, 2016 11:03 AM

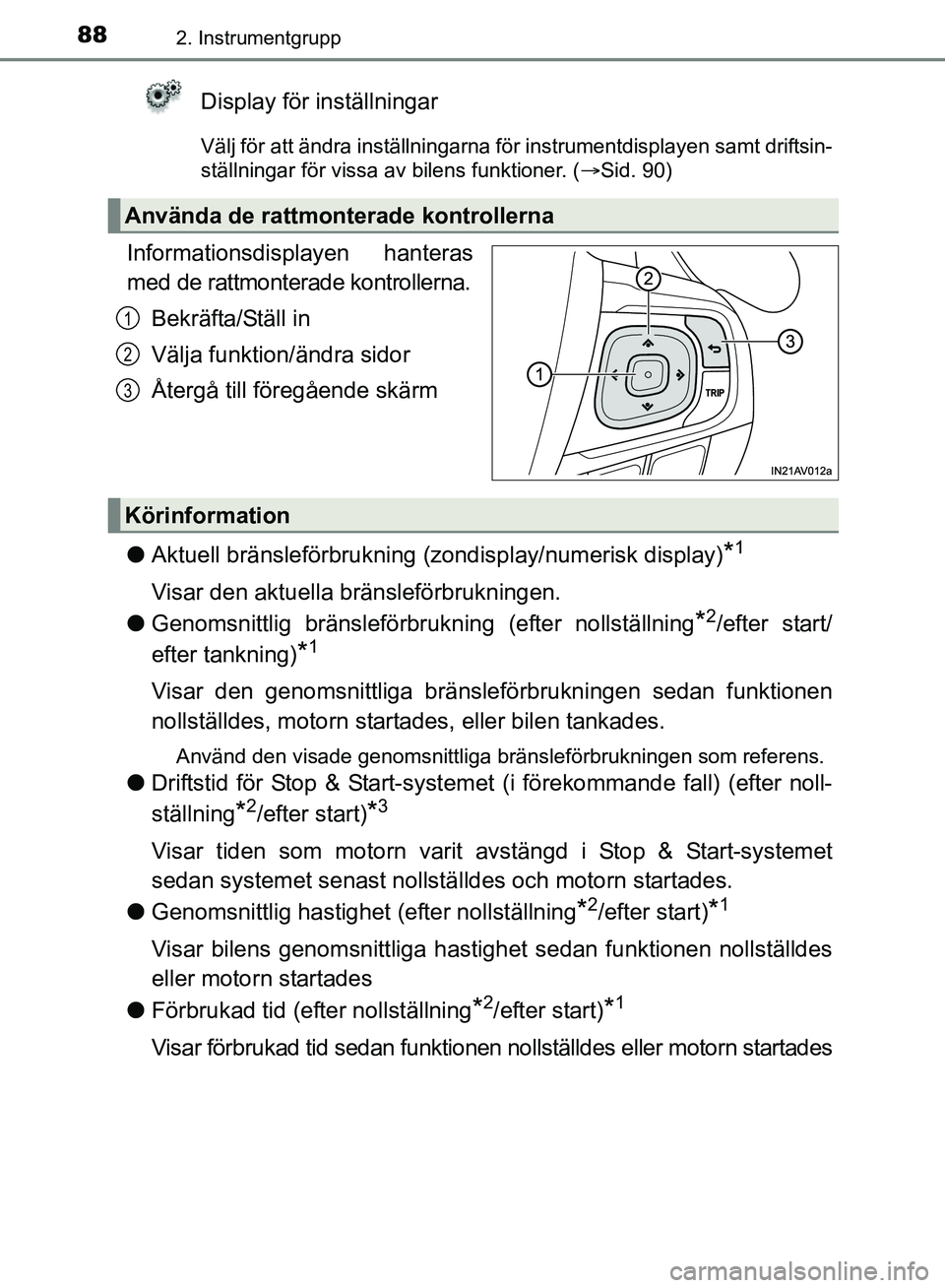

882. Instrumentgrupp
OM20C66SE
Display för inställningar
Välj för att ändra inställningarna för instrumentdisplayen samt driftsin-
ställningar för vissa av bilens funktioner. (Sid. 90)
Informationsdisplayen hanteras
med de rattmonterade kontrollerna.
Bekräfta/Ställ in
Välja funktion/ändra sidor
Återgå till föregående skärm
l Aktuell bränsleförbrukning (zondisplay/numerisk display)
*1
Visar den aktuella bränsleförbrukningen.
l Genomsnittlig bränsleförbrukning (efter nollställning
*2/efter start/
efter tankning)
*1
Visar den genomsnittliga bränsle förbrukningen sedan funktionen
nollställdes, motorn startades, eller bilen tankades.
Använd den visade genomsnittliga bränsleförbrukningen som referens.
l Driftstid för Stop & Start-systemet (i förekommande fall) (efter noll-
ställning
*2/efter start)*3
Visar tiden som motorn varit avstängd i Stop & Start-systemet
sedan systemet senast nollstä lldes och motorn startades.
l Genomsnittlig hastighet (efter nollställning
*2/efter start)*1
Visar bilens genomsnittliga hast ighet sedan funktionen nollställdes
eller motorn startades
l Förbrukad tid (efter nollställning
*2/efter start)*1
Visar förbrukad tid sedan funktionen nollställdes eller motorn startades
Använda de rattmonterade kontrollerna
1
2
3
Körinformation
OM20C66SE_Avensis.book Page 88 Monday, October 3, 2016 11:03 AM

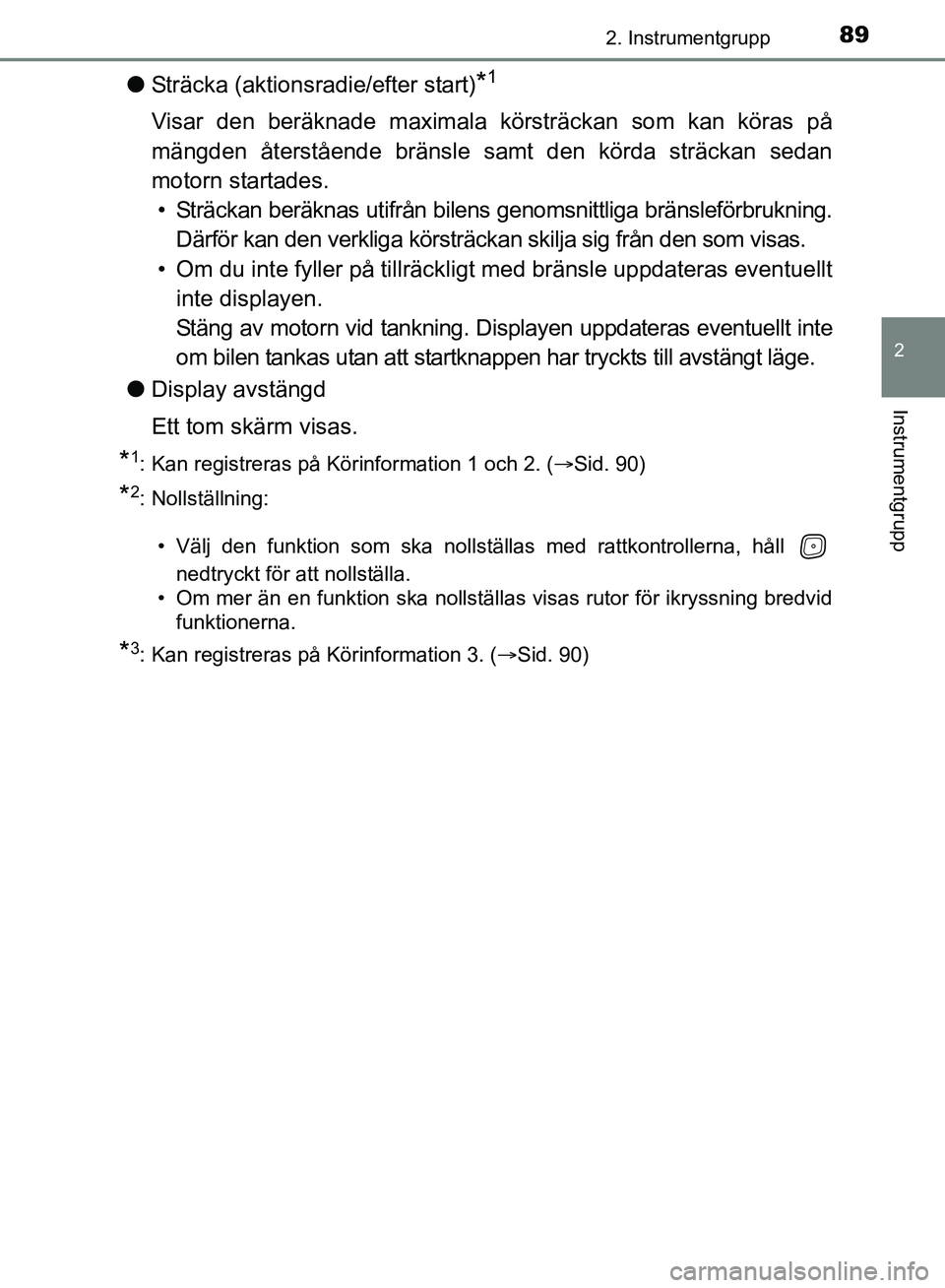

892. Instrumentgrupp
2
Instrumentgrupp
OM20C66SE
lSträcka (aktionsradie/efter start)*1
Visar den beräknade maximala körsträckan som kan köras på
mängden återstående bränsle samt den körda sträckan sedan
motorn startades.
• Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning. Därför kan den verkliga körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle uppdat eras eventuellt
inte displayen.
Stäng av motorn vid tankning. Displayen uppdateras eventuellt inte
om bilen tankas utan att startknappen har tryckts till avstängt läge.
l Display avstängd
Ett tom skärm visas.
*1: Kan registreras på Körinformation 1 och 2. ( Sid. 90)
*2: Nollställning:
• Välj den funktion som ska nollställas med rattkontrollerna, håll nedtryckt för att nollställa.
• Om mer än en funktion ska nollställas visas rutor för ikryssning bredvid funktionerna.
*3: Kan registreras på Körinformation 3. ( Sid. 90)
OM20C66SE_Avensis.book Page 89 Monday, October 3, 2016 11:03 AM

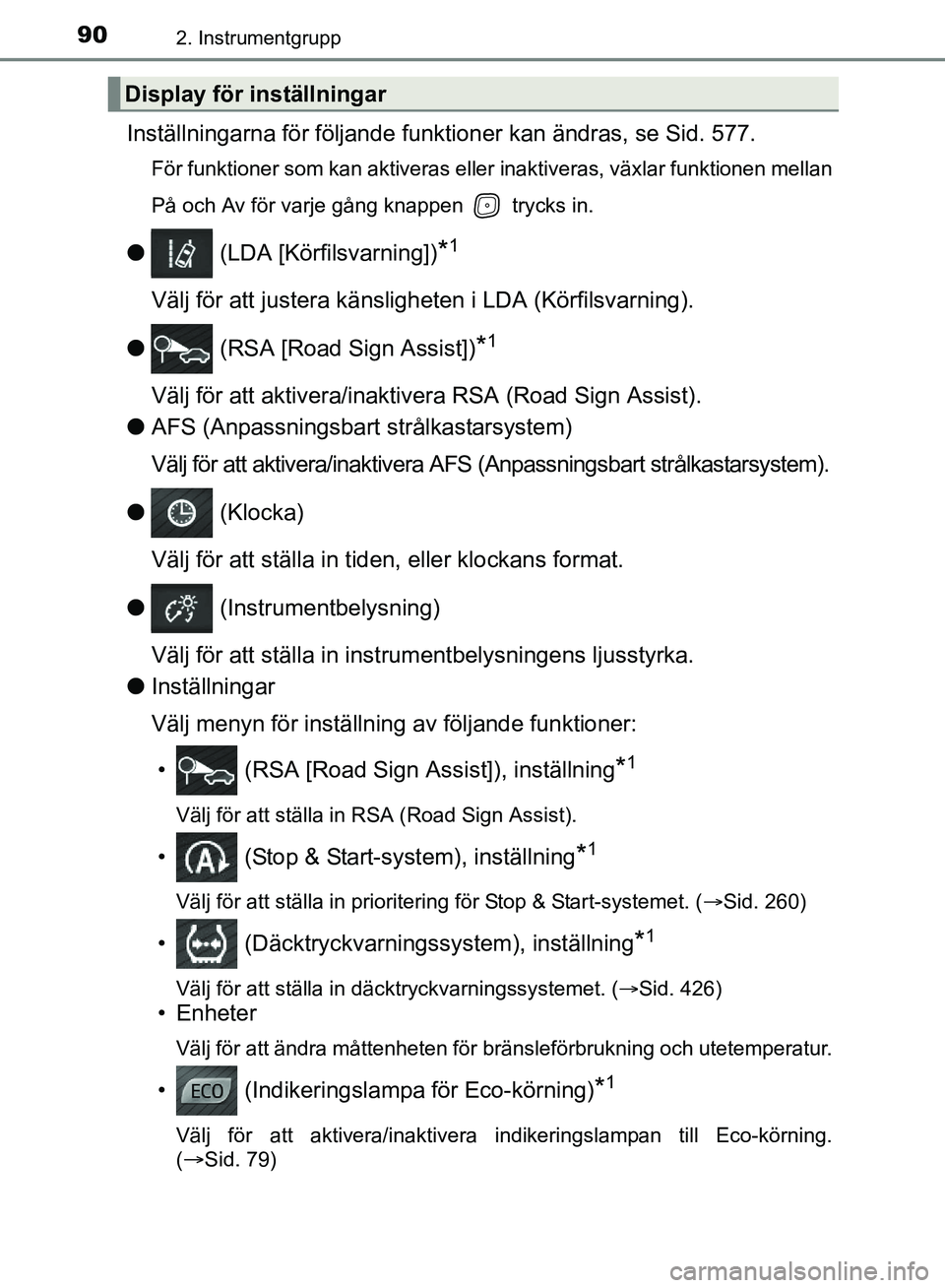

902. Instrumentgrupp
OM20C66SE
Inställningarna för följande funktioner kan ändras, se Sid. 577.
För funktioner som kan aktiveras eller inaktiveras, växlar funktionen mellan
På och Av för varje gång knappen trycks in.
l (LDA [Körfilsvarning])*1
Välj för att justera känsligheten i LDA (Körfilsvarning).
l (RSA [Road Sign Assist])
*1
Välj för att aktivera/inaktivera RSA (Road Sign Assist).
l AFS (Anpassningsbart strålkastarsystem)
Välj för att aktivera/inaktivera AFS (Anpassningsbart strålkastarsystem).
l (Klocka)
Välj för att ställa in tiden , eller klockans format.
l (Instrumentbelysning)
Välj för att ställa in instru mentbelysningens ljusstyrka.
l Inställningar
Välj menyn för inställning av följande funktioner:
• (RSA [Road Sign Assist]), inställning
*1
Välj för att ställa in RSA (Road Sign Assist).
• (Stop & Start-system), inställning*1
Välj för att ställa in prioritering för Stop & Start-systemet. ( Sid. 260)
• (Däcktryckvarningssystem), inställning*1
Välj för att ställa in däcktryckvarningssystemet. ( Sid. 426)
• Enheter
Välj för att ändra måttenheten för bränsleförbrukning och utetemperatur.
• (Indikeringslampa för Eco-körning)*1
Välj för att aktivera/inaktivera indikeringslampan till Eco-körning.
(
Sid. 79)
Display för inställningar
OM20C66SE_Avensis.book Page 90 Monday, October 3, 2016 11:03 AM
