1212. Комбинация приборов
2
Комбинация приборов
AVENSIS_OM_OM20C74R_(RR)

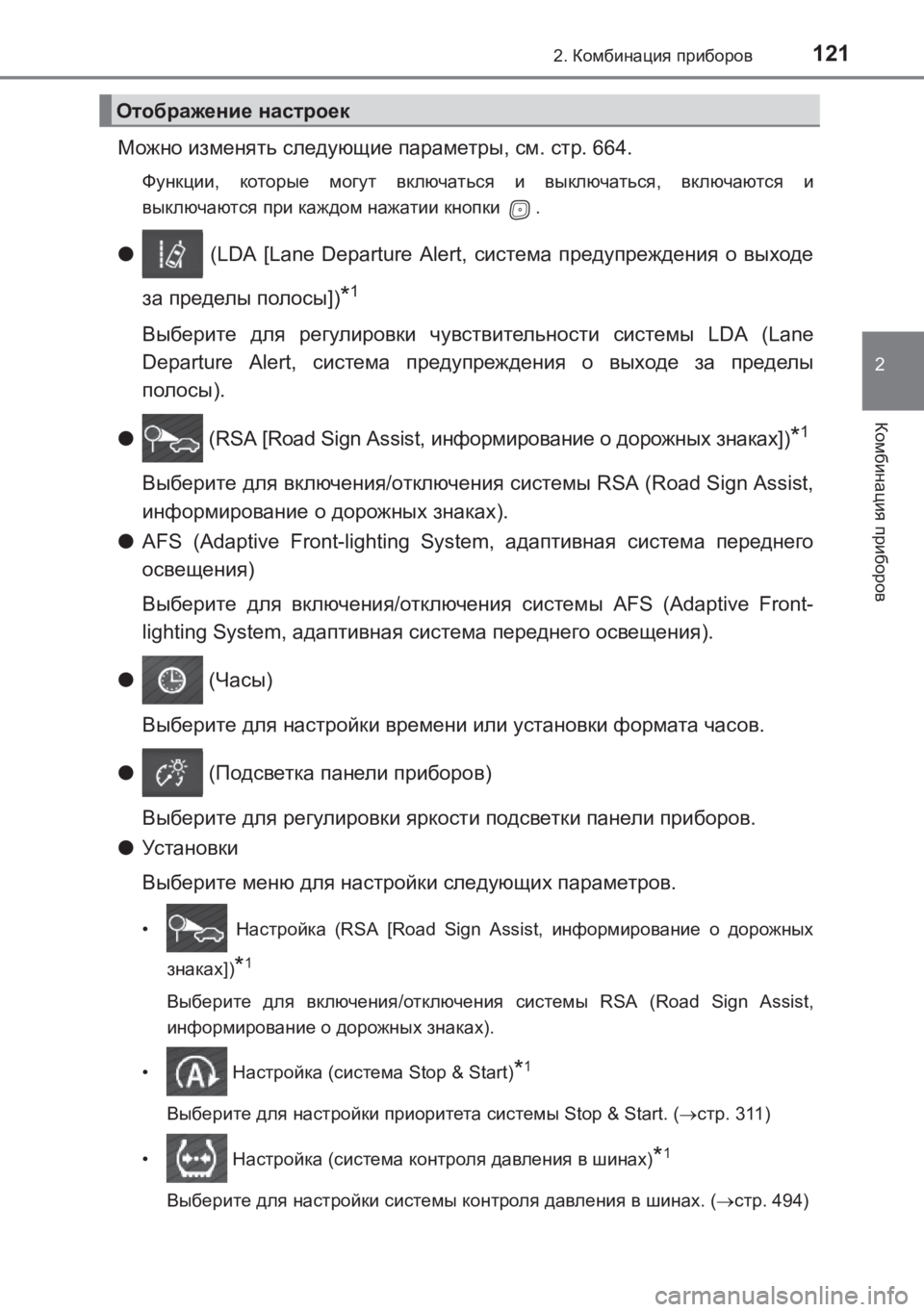

Можно изменять следующие параметры , см . стр . 664.
Функции , которые могут включаться и выключаться , включаются и
выключаются при каждом нажатии кнопки .
● (LDA [Lane Departure Alert, система предупреждения о выходе
за пределы полосы ])
*1
Выберите для регулировки чувствительности системы LDA (Lane
Departure Alert, система предупреждения о выходе за пределы
полосы ).
● (RSA [Road Sign Assist, информирование о дорожных знаках ])
*1
Выберите для включения /отключения системы RSA (Road Sign Assist,
информирование о дорожных знаках ).
● AFS (Adaptive Front-lighting System, адаптивная система переднего
освещения )
Выберите для включения /отключения системы AFS (Adaptive Front-
lighting System, адаптивная система переднего освещения ).
● (Часы )
Выберите для настройки времени или установки формата часов .
● (Подсветка панели приборов )
Выберите для регулировки яркости подсветки панели приборов .
● Ус т а н о в к и
Выберите меню для настройки следующих параметров .
• Настройка (RSA [Road Sign Assist, информирование о дорожных
знаках ])
*1
Выберите для включения /отключения системы RSA (Road Sign Assist,
информирование о дорожных знаках ).
• Настройка (система Stop & Start)
*1
Выберите для настройки приоритета системы Stop & Start. ( →стр . 311)
• Настройка (система контроля давления в шинах )
*1
Выберите для настройки системы контроля давления в шинах . (→ стр . 494)
Отображение настроек
AVENSIS_OM_OM20C74R_(RR).book Page 121 Friday, June 17, 2016 1:12 PM

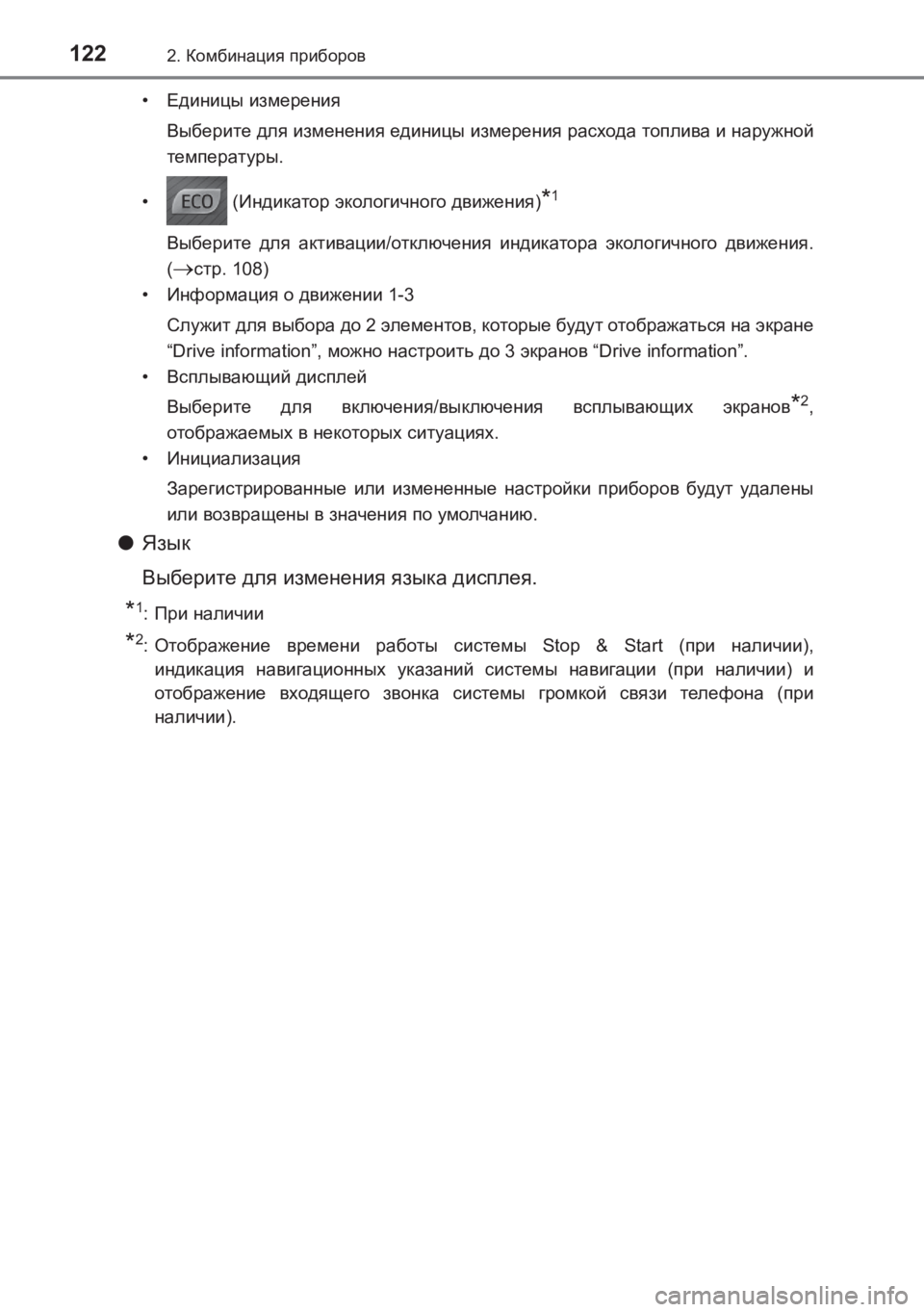

1222. Комбинация приборов
AVENSIS_OM_OM20C74R_(RR) •
Единицы измерения
Выберите для изменения единицы измерения расхода топлива и наружной
температуры .
• ( Индикатор экологичного движения )
*1
Выберите для активации /отключения индикатора экологичного движения .
(
→стр . 108)
• Информация о движении 1-3
Служит для выбора до 2 элементов , которые будут отображаться на экране
“Drive information”, можно настроить до 3 экранов “Drive information”.
• Всплывающий дисплей
Выберите для включения /выключения всплывающих экранов
*2,
отображаемых в некоторых ситуациях .
• Инициализация
Зарегистрированные или измененные настройки приборов будут удалены
или возвращены в значения по умолчанию .
●Язык
Выберите для изменения языка дисплея .
*1:При наличии
*2: Отображение времени работы системы Stop & Start ( при наличии ),
индикация навигационных указаний системы навигации (при наличии ) и
отображение входящего звонка системы громкой связи телефона (при
наличии ).
AVENSIS_OM_OM20C74R_(RR).book Page 122 Friday, June 17, 2016 1:12 PM

1232. Комбинация приборов
2
Комбинация приборов
AVENSIS_OM_OM20C74R_(RR)

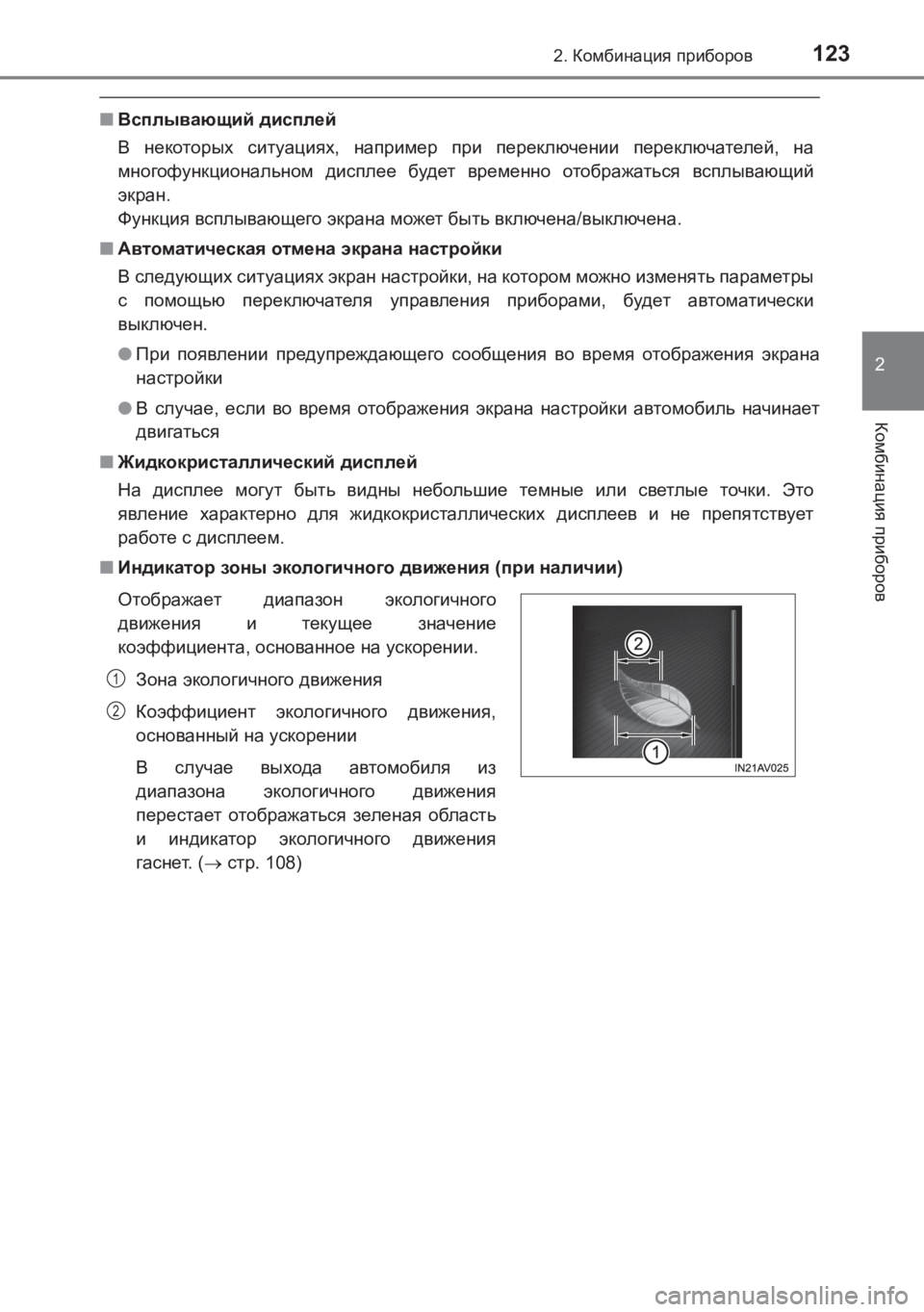

■Всплывающий дисплей
В некоторых ситуациях , например при переключении переключателей , на
многофункциональном дисплее будет временно отображаться всплывающий
экран .
Функция всплывающего экрана может быть включена /выключена .
■ Автоматическая отмена экрана настройки
В следующих ситуациях экран настройки , на котором можно изменять параметры
с помощью переключателя управления приборами , будет автоматически
выключен .
● При появлении предупреждающего сообщения во время отображения экрана
настройки
● В случае , если во время отображения экрана настройки автомобиль начинает
двигаться
■ Жидкокристаллический дисплей
На дисплее могут быть видны небольшие темные или светлые точки . Это
явление характерно для жидкокристаллических дисплеев и не препятствует
работе с дисплеем .
■ Индикатор зоны экологичного движения (при наличии )
Отображает диапазон экологичного
движения и текущее значение
коэффициента , основанное на ускорении .
Зона экологичного движения
Коэффициент экологичного движения ,
основанный на ускорении
В случае выхода автомобиля из
диапазона экологичного движения
перестает отображаться зеленая область
и индикатор экологичного движения
гаснет . (→ стр . 108)
1
2
AVENSIS_OM_OM20C74R_(RR).book Page 123 Friday, June 17, 2016 1:12 PM

1242. Комбинация приборов
AVENSIS_OM_OM20C74R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■ Работа информационного дисплея при низкой температуре
Перед использованием жидкокристаллического информационного дисплея
сначала прогрейте салон автомобиля . В условиях слишком низких температур
экран дисплея может работать медленно , и смена информации на дисплее
будет происходить с задержкой .
Например , существует задержка между переключением передач водителем и
отображением на дисплее номера включенной передачи . В результате этой
задержки водитель может снова понизить передачу , что может привести к
быстрому и чрезмерному торможению двигателем и стать причиной аварии с
получением тяжелых травм или смертельным исходом .
■ Меры предосторожности при настройке дисплея
Поскольку при настройке дисплея двигатель должен работать , автомобиль
необходимо припарковать в месте с нормальной вентиляцией . В замкнутом
пространстве , например в гараже , выхлопные газы , включая опасный угарный
газ (CO), могут накапливаться и проникать в салон автомобиля . Это может
привести к смерти или серьезному ущербу здоровью .
AVENSIS_OM_OM20C74R_(RR).book Page 124 Friday, June 17, 2016 1:12 PM

125
2
2. Комбинация приборов
Комбинация приборов
AVENSIS_OM_OM20C74R_(RR)

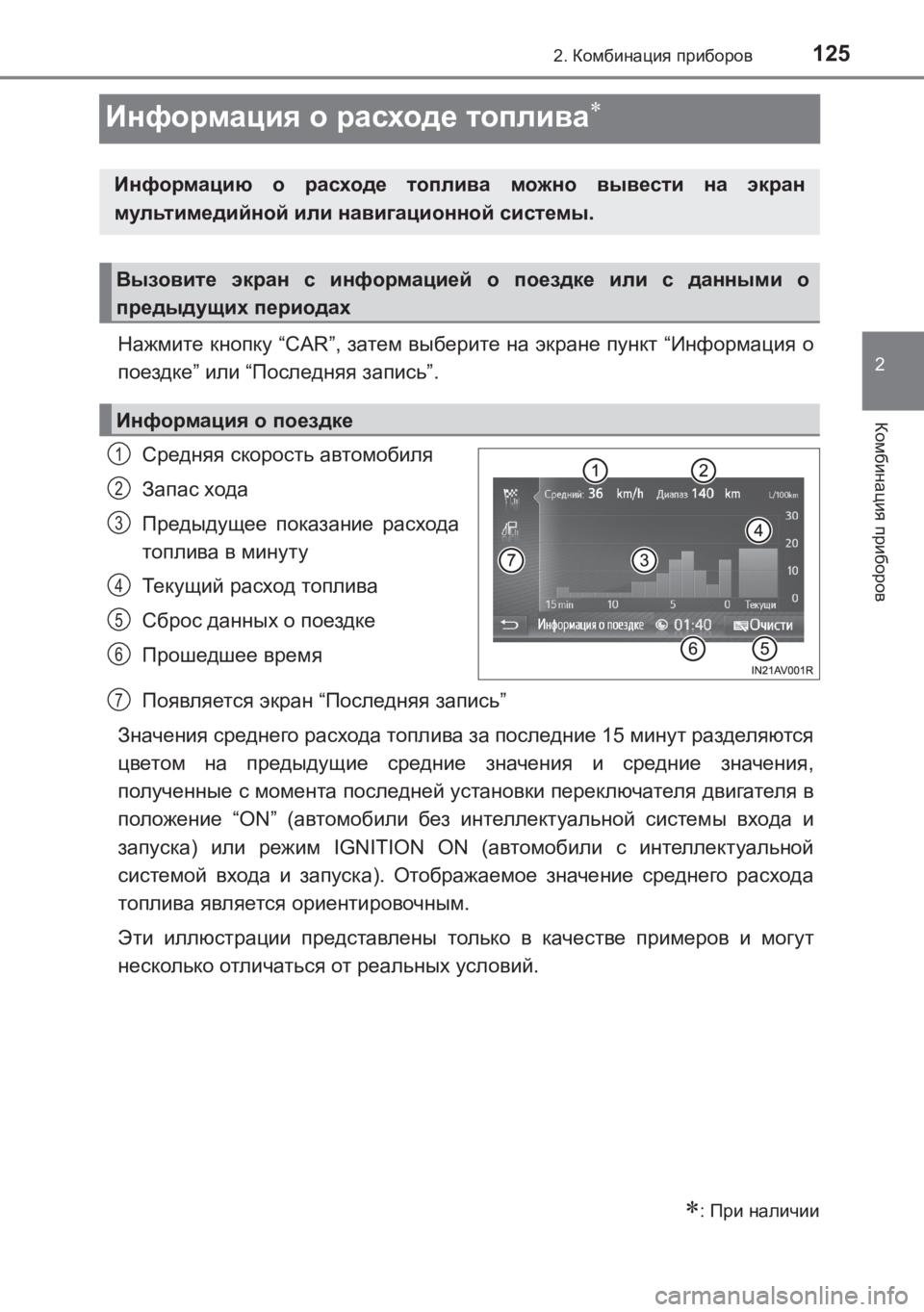

Информация о расходе топлива∗
Нажмите кнопку “CAR”, затем выберите на экране пункт “Информация о
поездке ” или “Последняя запись ”.
Средняя скорость автомобиля
Запас хода
Предыдущее показание расхода
топлива в минуту
Текущий расход топлива
Сброс данных о поездке
Прошедшее время
Появляется экран “Последняя запись ”
Значения среднего расхода топлива за последние 15 минут разделяются
цветом на предыдущие средние значения и средние значения ,
полученные с момента последней установки переключателя двигателя в
положение “ON” (автомобили без интеллектуальной системы входа и
запуска ) или режим IGNITION ON ( автомобили с интеллектуальной
системой входа и запуска ). Отображаемое значение среднего расхода
топлива является ориентировочным .
Эти иллюстрации представлены только в качестве примеров и могут
несколько отличаться от реальных условий .
∗: При наличии
Информацию о расходе топлива можно вывести на экран
мультимедийной или навигационной системы .
Вызовите экран с информацией о поездке или с данными о
предыдущих периодах
Информация о поездке
1
2
3
4
5
6
7
AVENSIS_OM_OM20C74R_(RR).book Page 125 Friday, June 17, 2016 1:12 PM

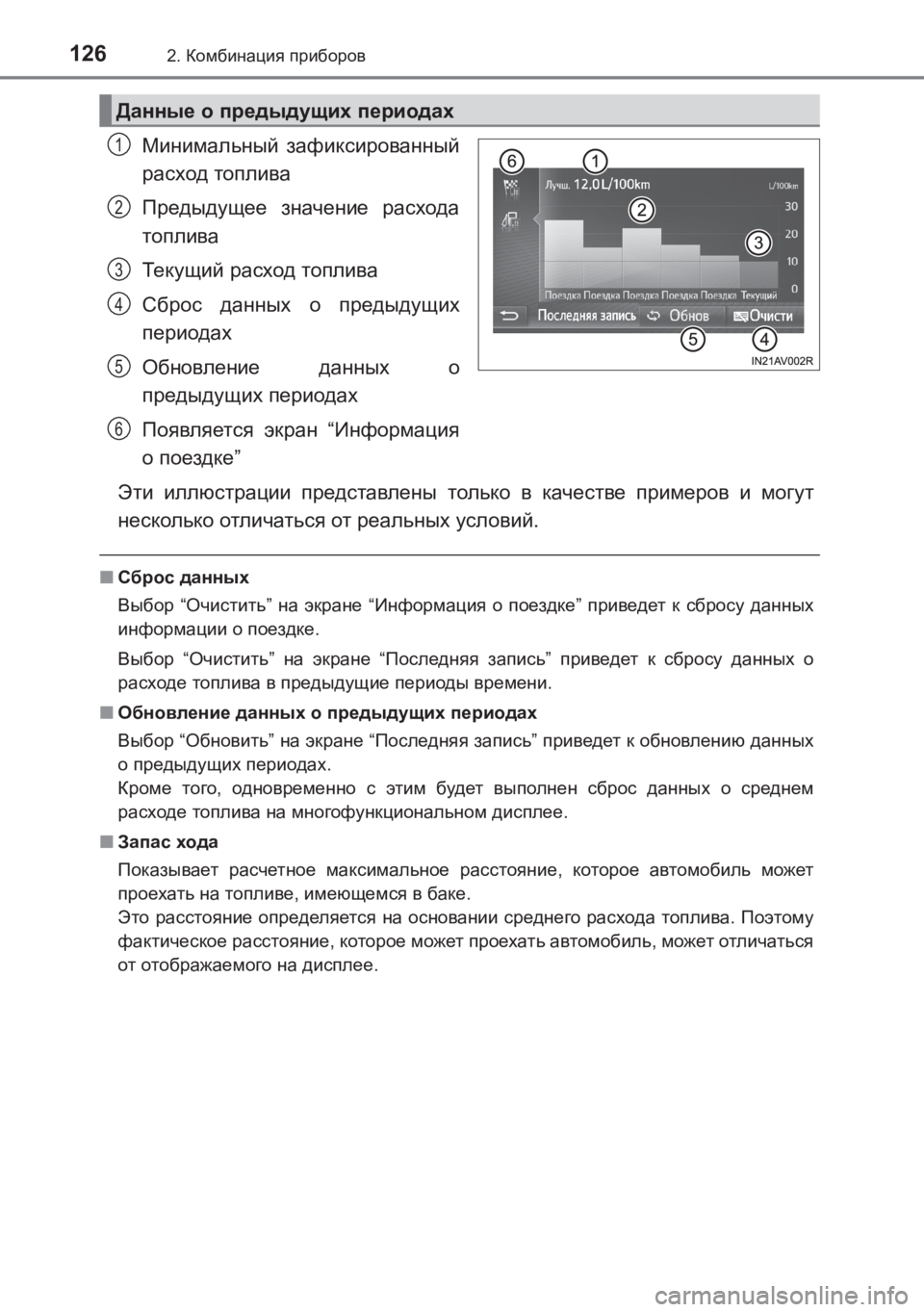

1262. Комбинация приборов
AVENSIS_OM_OM20C74R_(RR)
Минимальный зафиксированный
расход топлива
Предыдущее значение расхода
топлива
Текущий расход топлива
Сброс данных о предыдущих
периодах
Обновление данных о
предыдущих периодах
Появляется экран “Информация
о поездке ”
Эти иллюстрации представлены только в качестве примеров и могут
несколько отличаться от реальных условий .
■Сброс данных
Выбор “Очистить ” на экране “Информация о поездке ” приведет к сбросу данных
информации о поездке .
Выбор “Очистить ” на экране “Последняя запись ” приведет к сбросу данных о
расходе топлива в предыдущие периоды времени .
■ Обновление данных о предыдущих периодах
Выбор “Обновить ” на экране “Последняя запись ” приведет к обновлению данных
о предыдущих периодах .
Кроме того , одновременно с этим будет выполнен сброс данных о среднем
расходе топлива на многофункциональном дисплее .
■ Запас хода
Показывает расчетное максимальное расстояние , которое автомобиль может
проехать на топливе , имеющемся в баке .
Это расстояние определяется на основании среднего расхода топлива . Поэтому
фактическое расстояние , которое может проехать автомобиль , может отличаться
от отображаемого на дисплее .
Данные о предыдущих периодах
1
2
3
4
5
6
AVENSIS_OM_OM20C74R_(RR).book Page 126 Friday, June 17, 2016 1:12 PM

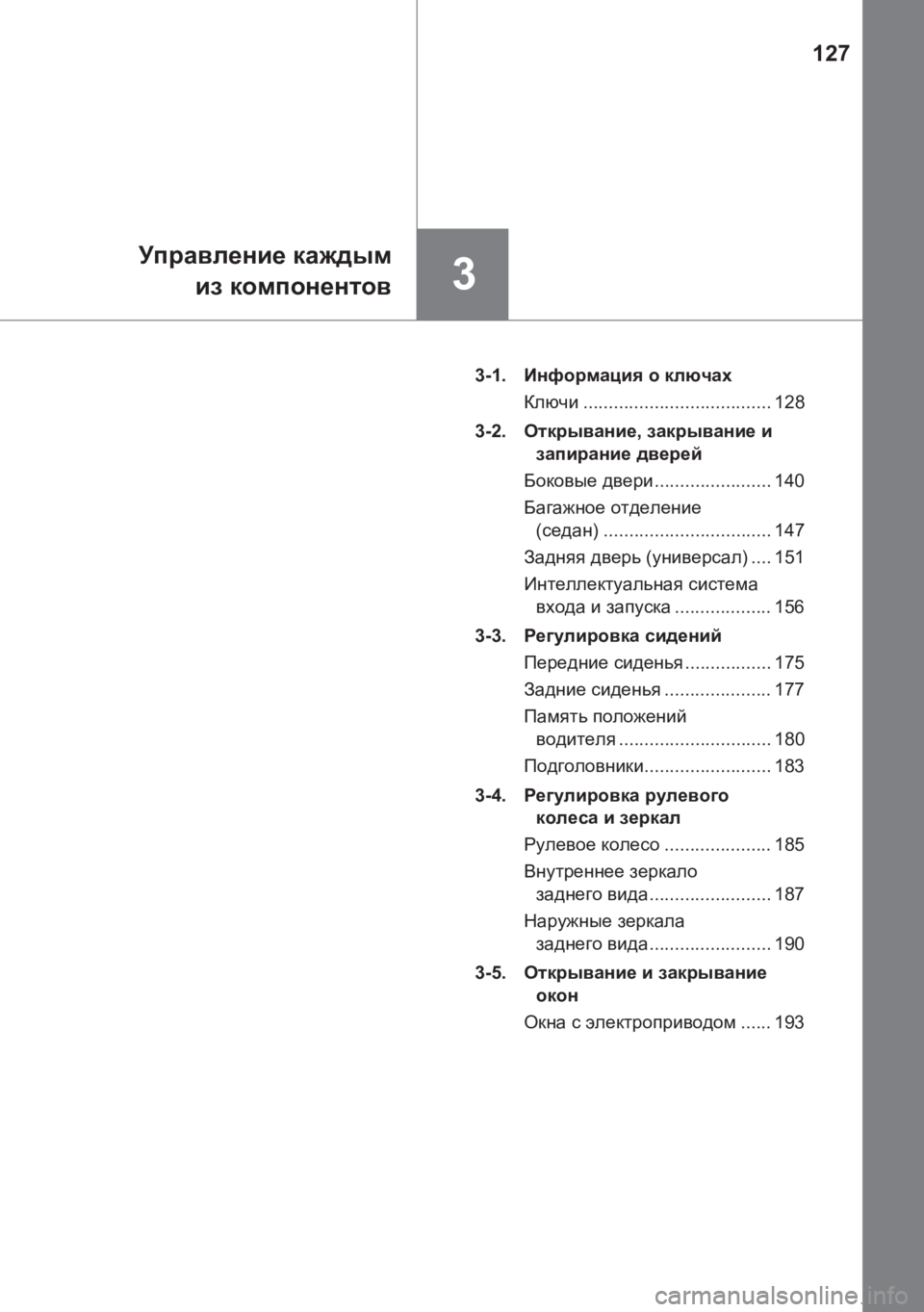

127
3
Управление каждым
из компонентов
AVENSIS_OM_OM20C74R_(RR) 3-1.
Информация о ключах
Ключи ..................................... 128
3-2. Открывание , закрывание и
запирание дверей
Боковые двери ....................... 140
Багажное отделение
( седан ) ................................. 147
Задняя дверь (универсал ) .... 151
Интеллектуальная система
входа и запуска ................... 156
3-3. Регулировка сидений
Передние сиденья ................. 175
Задние сиденья ..................... 177
Память положений
водителя .............................. 180
Подголовники ......................... 183
3-4. Регулировка рулевого
колеса и зеркал
Рулевое колесо ..................... 185
Внутреннее зеркало
заднего вида ........................ 187
Наружные зеркала
заднего вида ........................ 190
3-5. Открывание и закрывание
окон
Окна с электроприводом ...... 193
AVENSIS_OM_OM20C74R_(RR).book Page 127 Friday, June 17, 2016 1:12 PM

1283-1. Информация о ключах
AVENSIS_OM_OM20C74R_(RR)
Ключи
К автомобилю прилагаются перечисленные ниже ключи .
XАвтомобили без интеллектуальной системы входа и запуска
Ключи
Выполняют функцию
дистанционного беспроводного
управления
Бирка с номером ключа
XАвтомобили с интеллектуальной системой входа и запуска
Электронные ключи
• Управление интеллектуальной
системой входа и запуска
( → стр . 156)
• Выполняют функцию
дистанционного беспроводного
управления
Механические ключи
Бирка с номером ключа
Ключи
1
2
1
2
3
AVENSIS_OM_OM20C74R_(RR).book Page 128 Friday, June 17, 2016 1:12 PM

1293-1. Информация о ключах
3
Управление каждым из компонентов
AVENSIS_OM_OM20C74R_(RR)
XАвтомобили без интеллектуальной системы входа и запуска
Запирание всех дверей и
багажного отделения /задней
двери (→ стр . 141)
Отпирание багажного отделения /
задней двери
Отпирание всех дверей и
багажного отделения /задней
двери (→ стр . 141)
XАвтомобили с интеллектуальной системой входа и запуска
Запирание всех дверей и
багажного отделения /задней
двери (→ стр . 141)
Отпирание всех дверей и
багажного отделения /задней
двери (→ стр . 141)
Отпирание багажного отделения /
задней двери
Беспроводное дистанционное управление
1
2
3
1
2
3
AVENSIS_OM_OM20C74R_(RR).book Page 129 Friday, June 17, 2016 1:12 PM

1303-1. Информация о ключах
AVENSIS_OM_OM20C74R_(RR)
Нажмите эту кнопку , чтобы открыть
ключ .
Чтобы убрать ключ , нажмите кнопку ,
затем сложите ключ .
Извлеките механический ключ .
После использования механического
ключа уберите его в электронный
ключ . Носите механический ключ
вместе с электронным . Если
разряжен элемент питания
электронного ключа или
неправильно работает система
входа , потребуется механический
ключ . (→ стр . 625)
■Если требуется оставить ключ от автомобиля служащему парковки
( автомобили с правым рулем и интеллектуальной системой входа и
запуска )
Заприте при необходимости перчаточный ящик . (→ стр . 428)
Извлеките механический ключ и оставьте его у себя , а дежурному отдайте только
электронный ключ .
■ Если утеряны ключи от автомобиля
Новые оригинальные ключи можно изготовить у авторизованного дилера или в
ремонтной мастерской To y o t a либо в другой организации , имеющей
соответствующую квалификацию и оснащение – для этого потребуется запасной
ключ и номер ключа , выбитый на бирке с номером ключа . Храните бирку в
надежном месте , например в бумажнике , но не в автомобиле .
Использование ключа (при наличии )
Использование механического ключа (при наличии )
AVENSIS_OM_OM20C74R_(RR).book Page 130 Friday, June 17, 2016 1:12 PM
