TOYOTA AVENSIS 2018 Betriebsanleitungen (in German)

201
4
4-1. Vor Fahrtantritt
Fahren
AVENSIS_OM_OM20C81M_(EM)

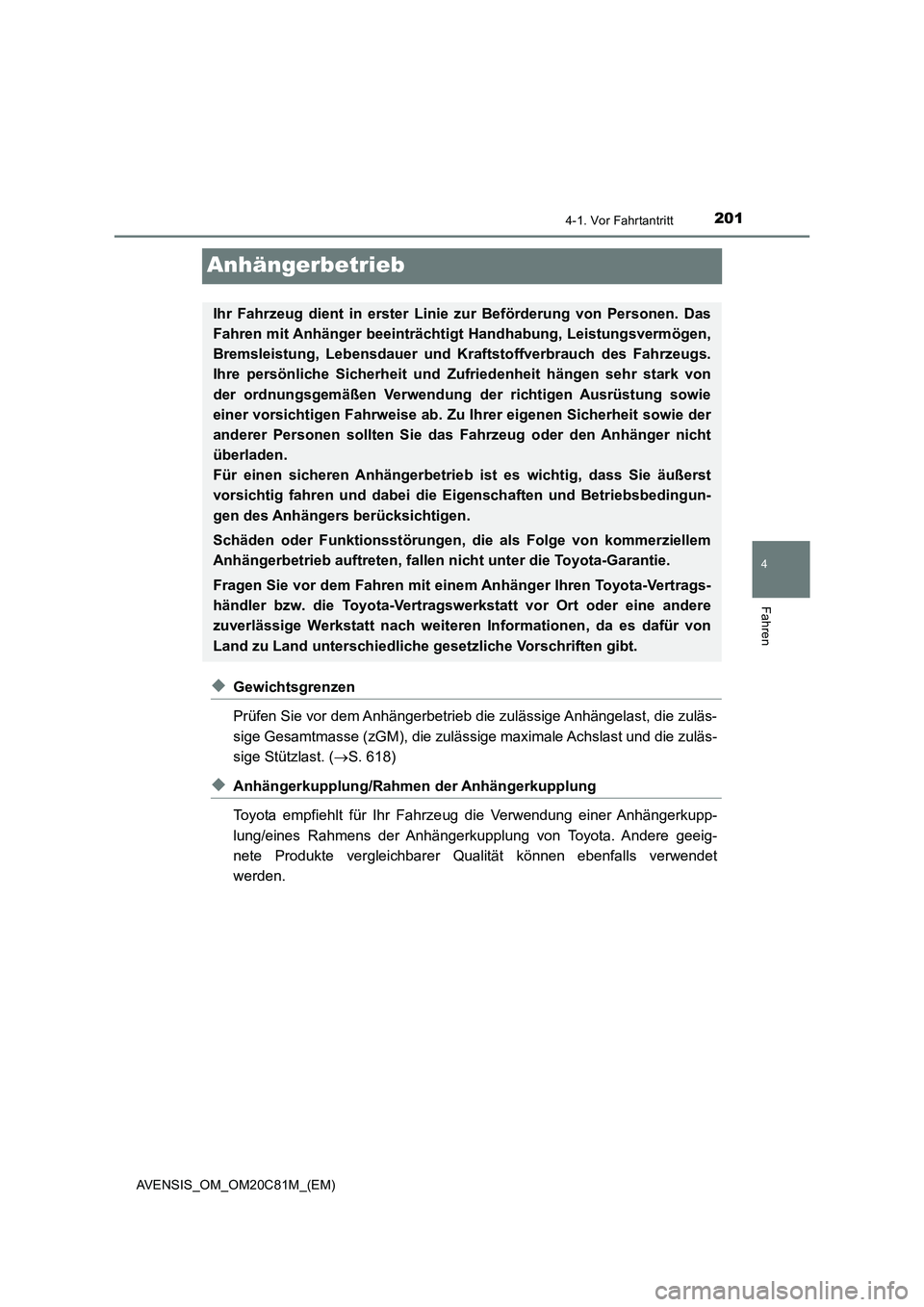

Anhängerbetrieb
◆Gewichtsgrenzen
Prüfen Sie vor dem Anhängerbetrieb die zulässige Anhängelast, die zuläs-
sige Gesamtmasse (zGM), die zulässige maximale Achslast und die zuläs-
sige Stützlast. (S. 618)
◆Anhängerkupplung/Rahmen der Anhängerkupplung
Toyota empfiehlt für Ihr Fahrzeug die Verwendung einer Anhängerkupp-
lung/eines Rahmens der Anhängerkupplung von Toyota. Andere geeig-
nete Produkte vergleichbarer Qualität können ebenfalls verwendet
werden.
Ihr Fahrzeug dient in erster Linie zur Beförderung von Personen. Das
Fahren mit Anhänger beeinträchtigt Handhabung, Leistungsvermögen,
Bremsleistung, Lebensdauer und Kraftstoffverbrauch des Fahrzeugs.
Ihre persönliche Sicherheit und Zufriedenheit hängen sehr stark von
der ordnungsgemäßen Verwendung der richtigen Ausrüstung sowie
einer vorsichtigen Fahrweise ab. Zu Ihrer eigenen Sicherheit sowie der
anderer Personen sollten Sie das Fahrzeug oder den Anhänger nicht
überladen.
Für einen sicheren Anhängerbetrieb ist es wichtig, dass Sie äußerst
vorsichtig fahren und dabei die Eigenschaften und Betriebsbedingun-
gen des Anhängers berücksichtigen.
Schäden oder Funktionsstörungen, die als Folge von kommerziellem
Anhängerbetrieb auftreten, fallen nicht unter die Toyota-Garantie.
Fragen Sie vor dem Fahren mit einem Anhänger Ihren Toyota-Vertrags-
händler bzw. die Toyota-Vertragswerkstatt vor Ort oder eine andere
zuverlässige Werkstatt nach weiteren Informationen, da es dafür von
Land zu Land unterschiedliche gesetzliche Vorschriften gibt.

2024-1. Vor Fahrtantritt
AVENSIS_OM_OM20C81M_(EM)

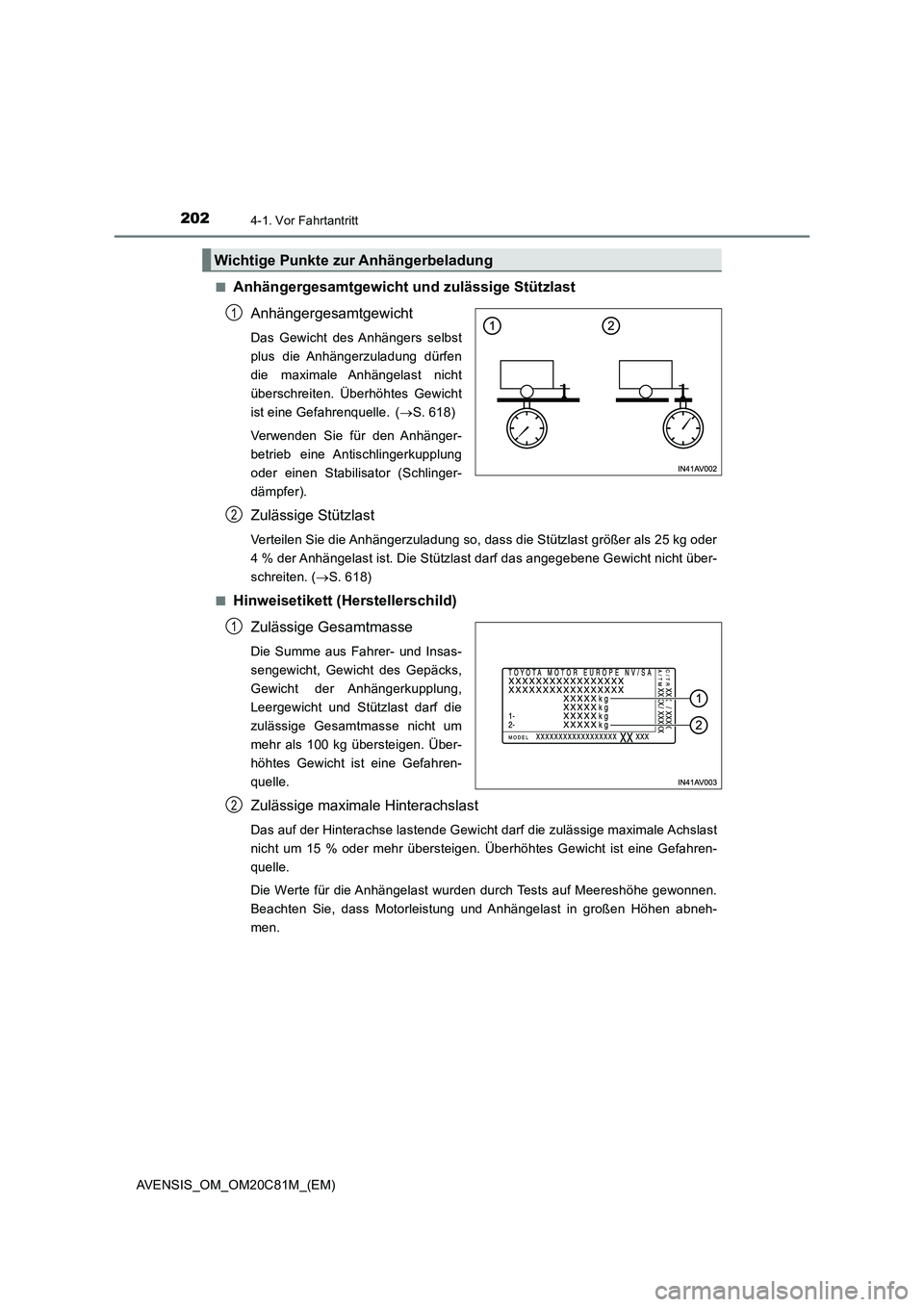

■Anhängergesamtgewicht und zulässige Stützlast
Anhängergesamtgewicht
Das Gewicht des Anhängers selbst
plus die Anhängerzuladung dürfen
die maximale Anhängelast nicht
überschreiten. Überhöhtes Gewicht
ist eine Gefahrenquelle. ( S. 618)
Verwenden Sie für den Anhänger-
betrieb eine Antischlingerkupplung
oder einen Stabilisator (Schlinger-
dämpfer).
Zulässige Stützlast
Verteilen Sie die Anhängerzuladung so, dass die Stützlast größer als 25 kg oder
4 % der Anhängelast ist. Die Stützlast darf das angegebene Gewicht nicht über-
schreiten. ( S. 618)
■Hinweisetikett (Herstellerschild)
Zulässige Gesamtmasse
Die Summe aus Fahrer- und Insas-
sengewicht, Gewicht des Gepäcks,
Gewicht der Anhängerkupplung,
Leergewicht und Stützlast darf die
zulässige Gesamtmasse nicht um
mehr als 100 kg übersteigen. Über-
höhtes Gewicht ist eine Gefahren-
quelle.
Zulässige maximale Hinterachslast
Das auf der Hinterachse lastende Gewicht darf die zulässige maximale Achslast
nicht um 15 % oder mehr übersteigen. Überhöhtes Gewicht ist eine Gefahren-
quelle.
Die Werte für die Anhängelast wurden durch Tests auf Meereshöhe gewonnen.
Beachten Sie, dass Motorleistung und Anhängelast in großen Höhen abneh-
men.
Wichtige Punkte zur Anhängerbeladung
1
2
1
2

2034-1. Vor Fahrtantritt
4
Fahren
AVENSIS_OM_OM20C81M_(EM)

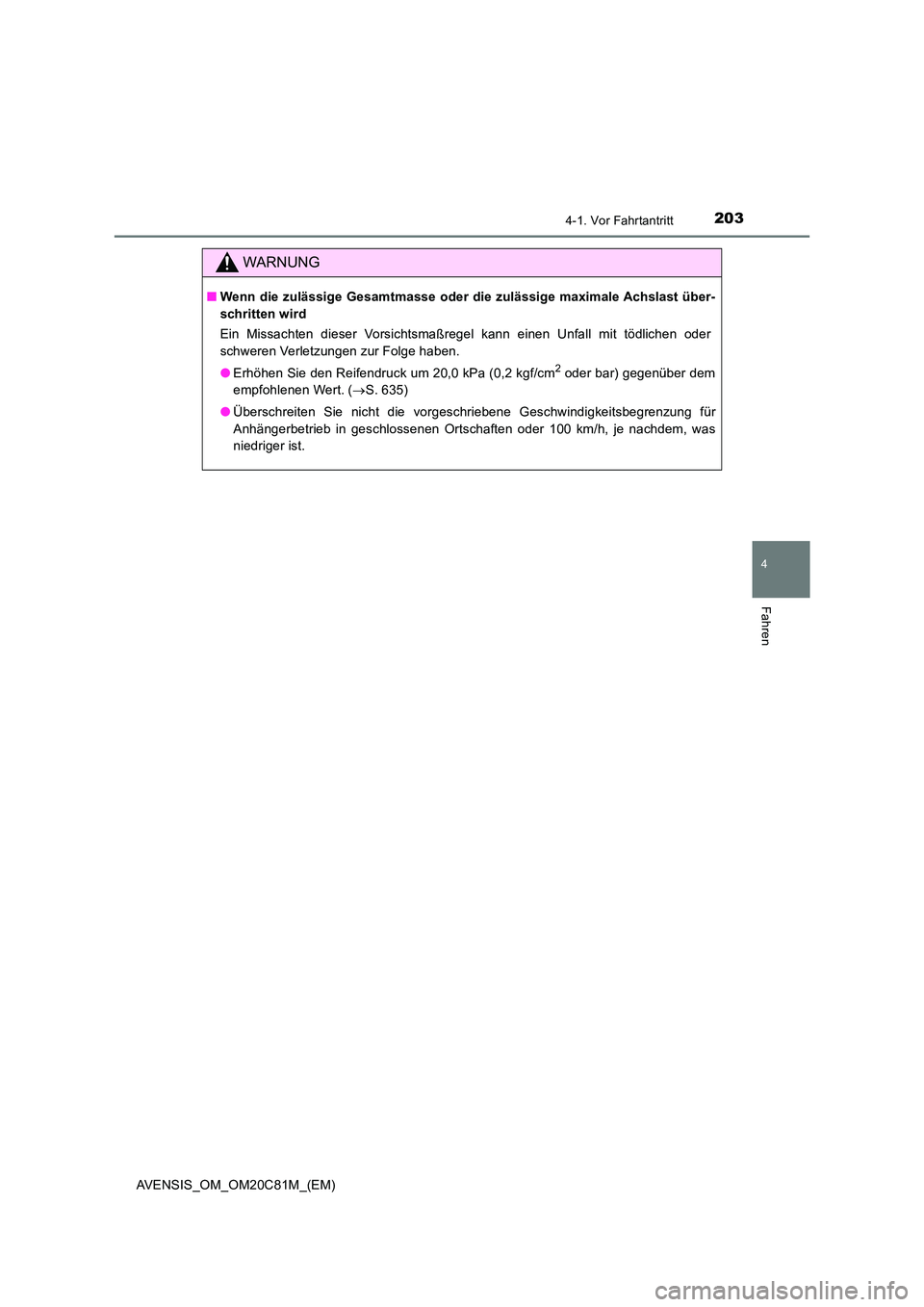

WARNUNG
■Wenn die zulässige Gesamtmasse oder die zulässige maximale Achslast über-
schritten wird
Ein Missachten dieser Vorsichtsmaßregel kann einen Unfall mit tödlichen oder
schweren Verletzungen zur Folge haben.
● Erhöhen Sie den Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder bar) gegenüber dem
empfohlenen Wert. ( S. 635)
● Überschreiten Sie nicht die vorgeschriebene Geschwindigkeitsbegrenzung für
Anhängerbetrieb in geschlossenen Ortschaften oder 100 km/h, je nachdem, was
niedriger ist.

2044-1. Vor Fahrtantritt
AVENSIS_OM_OM20C81M_(EM)

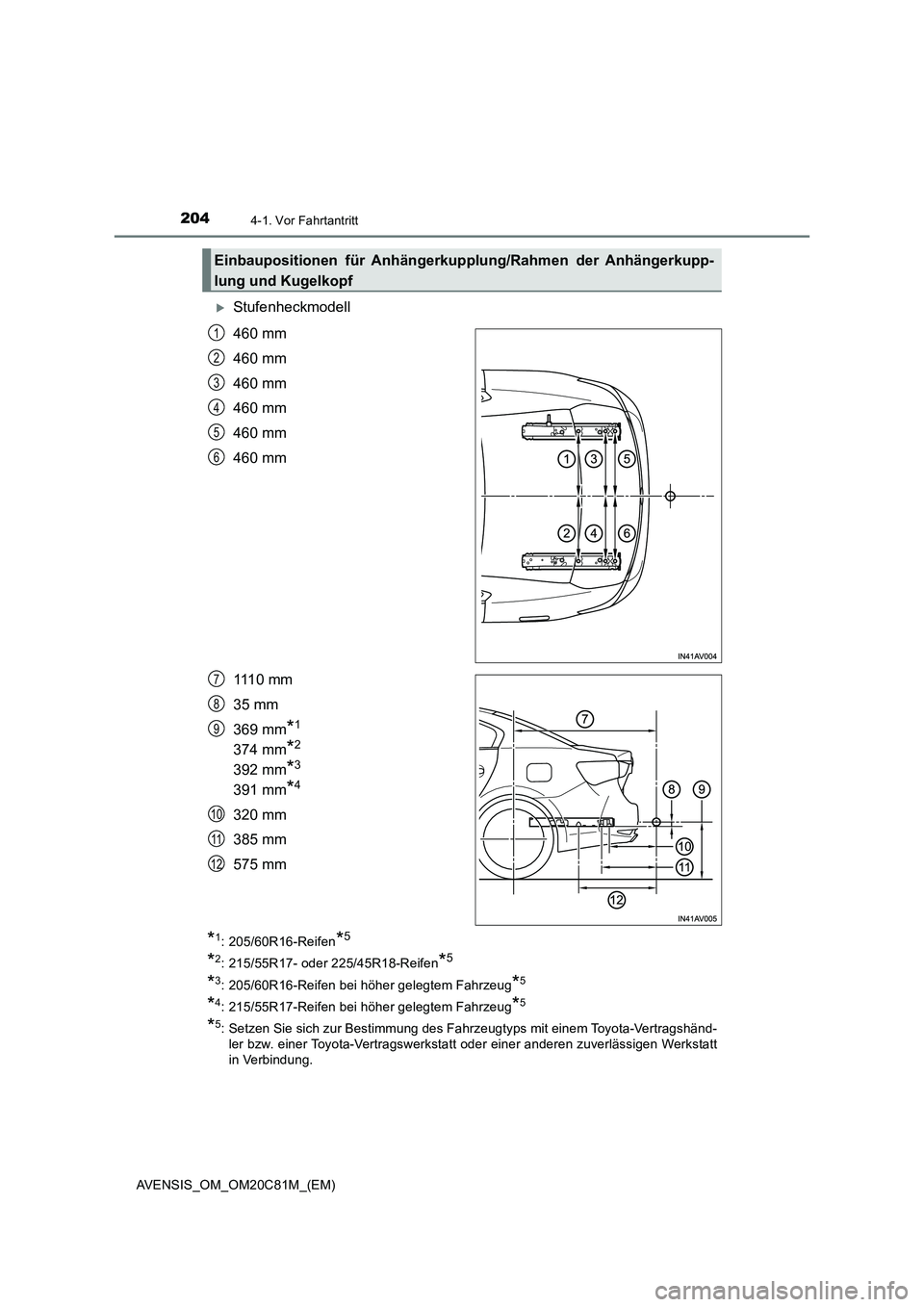

Stufenheckmodell
460 mm
460 mm
460 mm
460 mm
460 mm
460 mm
1110 mm
35 mm
369 mm
*1
374 mm*2
392 mm*3
391 mm*4
320 mm
385 mm
575 mm
*1: 205/60R16-Reifen*5
*2: 215/55R17- oder 225/45R18-Reifen*5
*3: 205/60R16-Reifen bei höher gelegtem Fahrzeug*5
*4: 215/55R17-Reifen bei höher gelegtem Fahrzeug*5
*5: Setzen Sie sich zur Bestimmung des Fahrzeugtyps mit einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
in Verbindung.
Einbaupositionen für Anhängerkupplung/Rahmen der Anhängerkupp-
lung und Kugelkopf
1
2
3
4
5
6
7
8
9
10
11
12

2054-1. Vor Fahrtantritt
4
Fahren
AVENSIS_OM_OM20C81M_(EM)

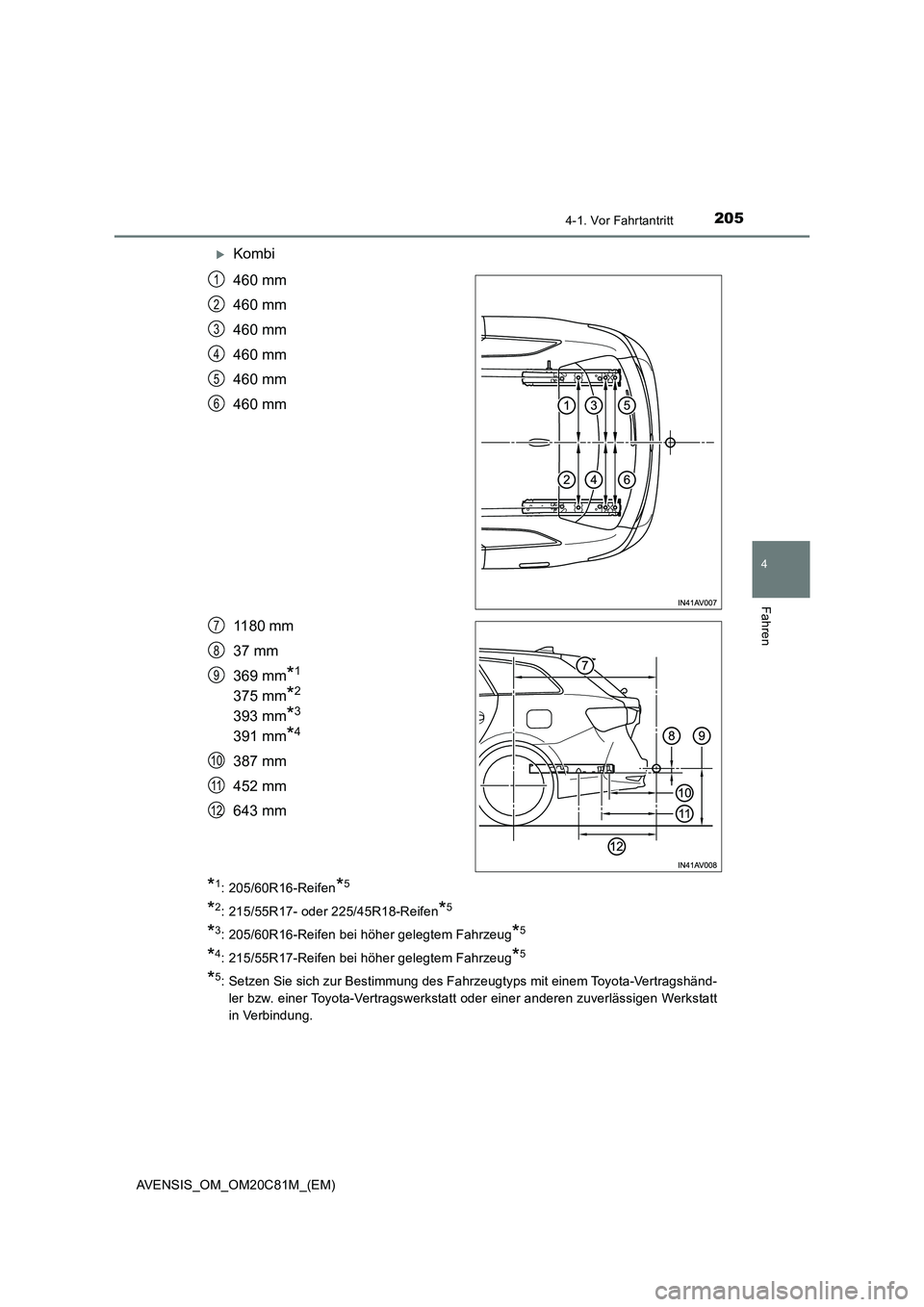

Kombi
460 mm
460 mm
460 mm
460 mm
460 mm
460 mm
1180 mm
37 mm
369 mm
*1
375 mm*2
393 mm*3
391 mm*4
387 mm
452 mm
643 mm
*1: 205/60R16-Reifen*5
*2: 215/55R17- oder 225/45R18-Reifen*5
*3: 205/60R16-Reifen bei höher gelegtem Fahrzeug*5
*4: 215/55R17-Reifen bei höher gelegtem Fahrzeug*5
*5: Setzen Sie sich zur Bestimmung des Fahrzeugtyps mit einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
in Verbindung.
1
2
3
4
5
6
7
8
9
10
11
12

2064-1. Vor Fahrtantritt
AVENSIS_OM_OM20C81M_(EM)

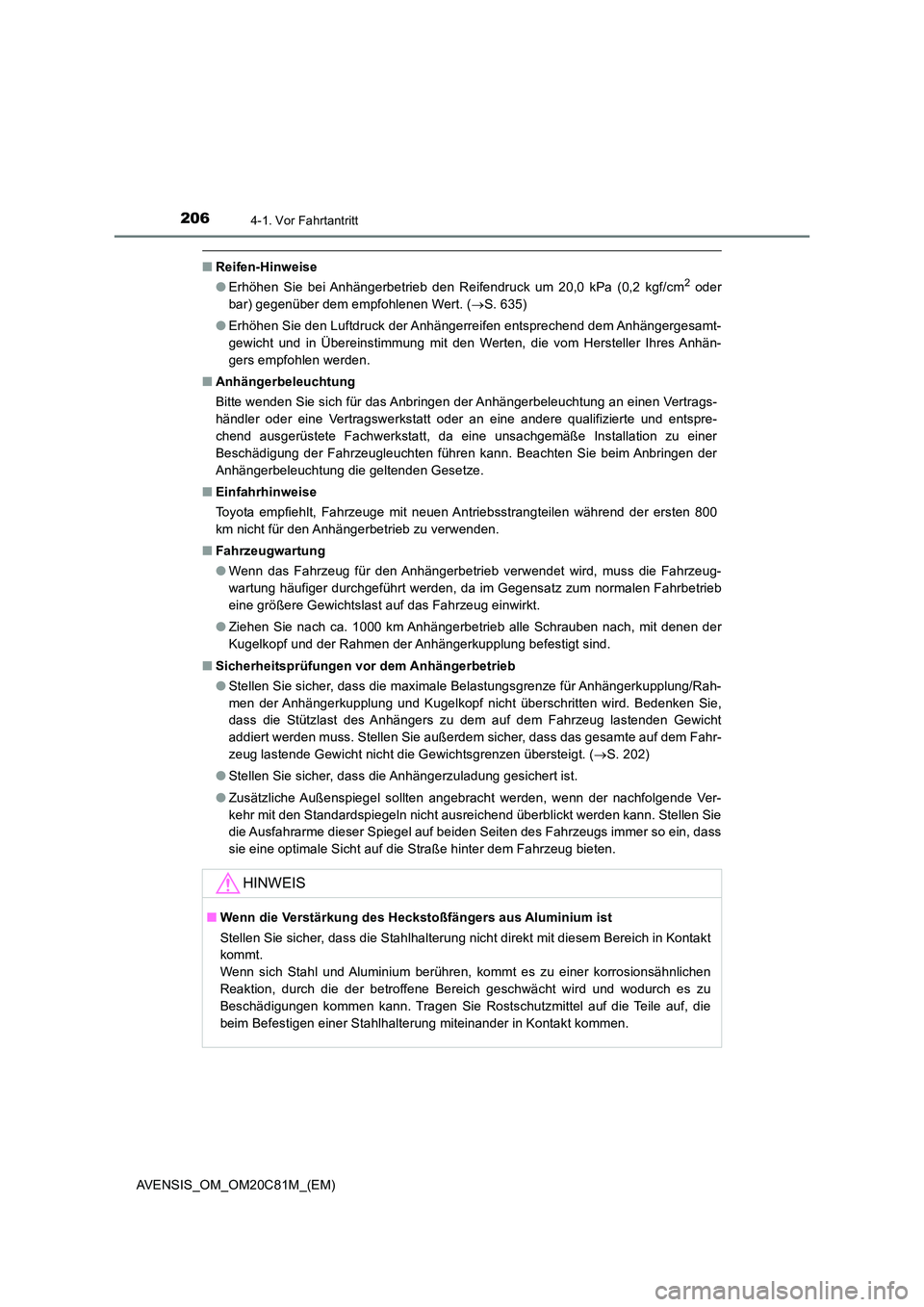

■Reifen-Hinweise
● Erhöhen Sie bei Anhängerbetrieb den Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder
bar) gegenüber dem empfohlenen Wert. ( S. 635)
● Erhöhen Sie den Luftdruck der Anhängerreifen entsprechend dem Anhängergesamt-
gewicht und in Übereinstimmung mit den Werten, die vom Hersteller Ihres Anhän-
gers empfohlen werden.
■ Anhängerbeleuchtung
Bitte wenden Sie sich für das Anbringen der Anhängerbeleuchtung an einen Vertrags-
händler oder eine Vertragswerkstatt oder an eine andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstatt, da eine unsachgemäße Installation zu einer
Beschädigung der Fahrzeugleuchten führen kann. Beachten Sie beim Anbringen der
Anhängerbeleuchtung die geltenden Gesetze.
■ Einfahrhinweise
Toyota empfiehlt, Fahrzeuge mit neuen Antriebsstrangteilen während der ersten 800
km nicht für den Anhängerbetrieb zu verwenden.
■ Fahrzeugwartung
● Wenn das Fahrzeug für den Anhängerbetrieb verwendet wird, muss die Fahrzeug-
wartung häufiger durchgeführt werden, da im Gegensatz zum normalen Fahrbetrieb
eine größere Gewichtslast auf das Fahrzeug einwirkt.
● Ziehen Sie nach ca. 1000 km Anhängerbetrieb alle Schrauben nach, mit denen der
Kugelkopf und der Rahmen der Anhängerkupplung befestigt sind.
■ Sicherheitsprüfungen vor dem Anhängerbetrieb
● Stellen Sie sicher, dass die maximale Belastungsgrenze für Anhängerkupplung/Rah-
men der Anhängerkupplung und Kugelkopf nicht überschritten wird. Bedenken Sie,
dass die Stützlast des Anhängers zu dem auf dem Fahrzeug lastenden Gewicht
addiert werden muss. Stellen Sie außerdem sicher, dass das gesamte auf dem Fahr-
zeug lastende Gewicht nicht die Gewichtsgrenzen übersteigt. ( S. 202)
● Stellen Sie sicher, dass die Anhängerzuladung gesichert ist.
● Zusätzliche Außenspiegel sollten angebracht werden, wenn der nachfolgende Ver-
kehr mit den Standardspiegeln nicht ausreichend überblickt werden kann. Stellen Sie
die Ausfahrarme dieser Spiegel auf beiden Seiten des Fahrzeugs immer so ein, dass
sie eine optimale Sicht auf die Straße hinter dem Fahrzeug bieten.
HINWEIS
■ Wenn die Verstärkung des Heckstoßfängers aus Aluminium ist
Stellen Sie sicher, dass die Stahlhalterung nicht direkt mit diesem Bereich in Kontakt
kommt.
Wenn sich Stahl und Aluminium berühren, kommt es zu einer korrosionsähnlichen
Reaktion, durch die der betroffene Bereich geschwächt wird und wodurch es zu
Beschädigungen kommen kann. Tragen Sie Rostschutzmittel auf die Teile auf, die
beim Befestigen einer Stahlhalterung miteinander in Kontakt kommen.

2074-1. Vor Fahrtantritt
4
Fahren
AVENSIS_OM_OM20C81M_(EM)

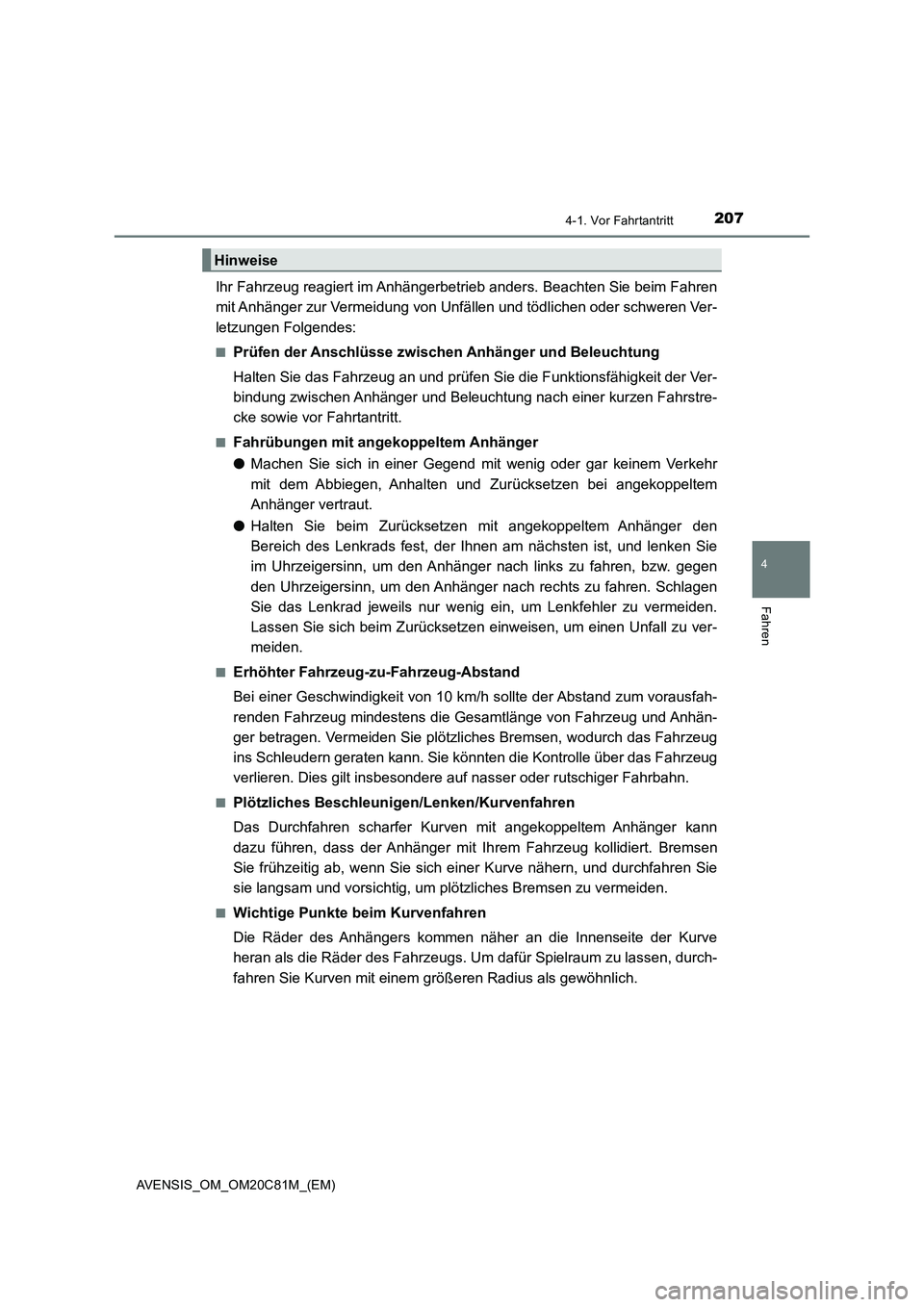

Ihr Fahrzeug reagiert im Anhängerbetrieb anders. Beachten Sie beim Fahren
mit Anhänger zur Vermeidung von Unfällen und tödlichen oder schweren Ver-
letzungen Folgendes:
■Prüfen der Anschlüsse zwischen Anhänger und Beleuchtung
Halten Sie das Fahrzeug an und prüfen Sie die Funktionsfähigkeit der Ver-
bindung zwischen Anhänger und Beleuchtung nach einer kurzen Fahrstre-
cke sowie vor Fahrtantritt.
■Fahrübungen mit angekoppeltem Anhänger
●Machen Sie sich in einer Gegend mit wenig oder gar keinem Verkehr
mit dem Abbiegen, Anhalten und Zurücksetzen bei angekoppeltem
Anhänger vertraut.
●Halten Sie beim Zurücksetzen mit angekoppeltem Anhänger den
Bereich des Lenkrads fest, der Ihnen am nächsten ist, und lenken Sie
im Uhrzeigersinn, um den Anhänger nach links zu fahren, bzw. gegen
den Uhrzeigersinn, um den Anhänger nach rechts zu fahren. Schlagen
Sie das Lenkrad jeweils nur wenig ein, um Lenkfehler zu vermeiden.
Lassen Sie sich beim Zurücksetzen einweisen, um einen Unfall zu ver-
meiden.
■Erhöhter Fahrzeug-zu-Fahrzeug-Abstand
Bei einer Geschwindigkeit von 10 km/h sollte der Abstand zum vorausfah-
renden Fahrzeug mindestens die Gesamtlänge von Fahrzeug und Anhän-
ger betragen. Vermeiden Sie plötzliches Bremsen, wodurch das Fahrzeug
ins Schleudern geraten kann. Sie könnten die Kontrolle über das Fahrzeug
verlieren. Dies gilt insbesondere auf nasser oder rutschiger Fahrbahn.
■Plötzliches Beschleunigen/Lenken/Kurvenfahren
Das Durchfahren scharfer Kurven mit angekoppeltem Anhänger kann
dazu führen, dass der Anhänger mit Ihrem Fahrzeug kollidiert. Bremsen
Sie frühzeitig ab, wenn Sie sich einer Kurve nähern, und durchfahren Sie
sie langsam und vorsichtig, um plötzliches Bremsen zu vermeiden.
■Wichtige Punkte beim Kurvenfahren
Die Räder des Anhängers kommen näher an die Innenseite der Kurve
heran als die Räder des Fahrzeugs. Um dafür Spielraum zu lassen, durch-
fahren Sie Kurven mit einem größeren Radius als gewöhnlich.
Hinweise

2084-1. Vor Fahrtantritt
AVENSIS_OM_OM20C81M_(EM)■

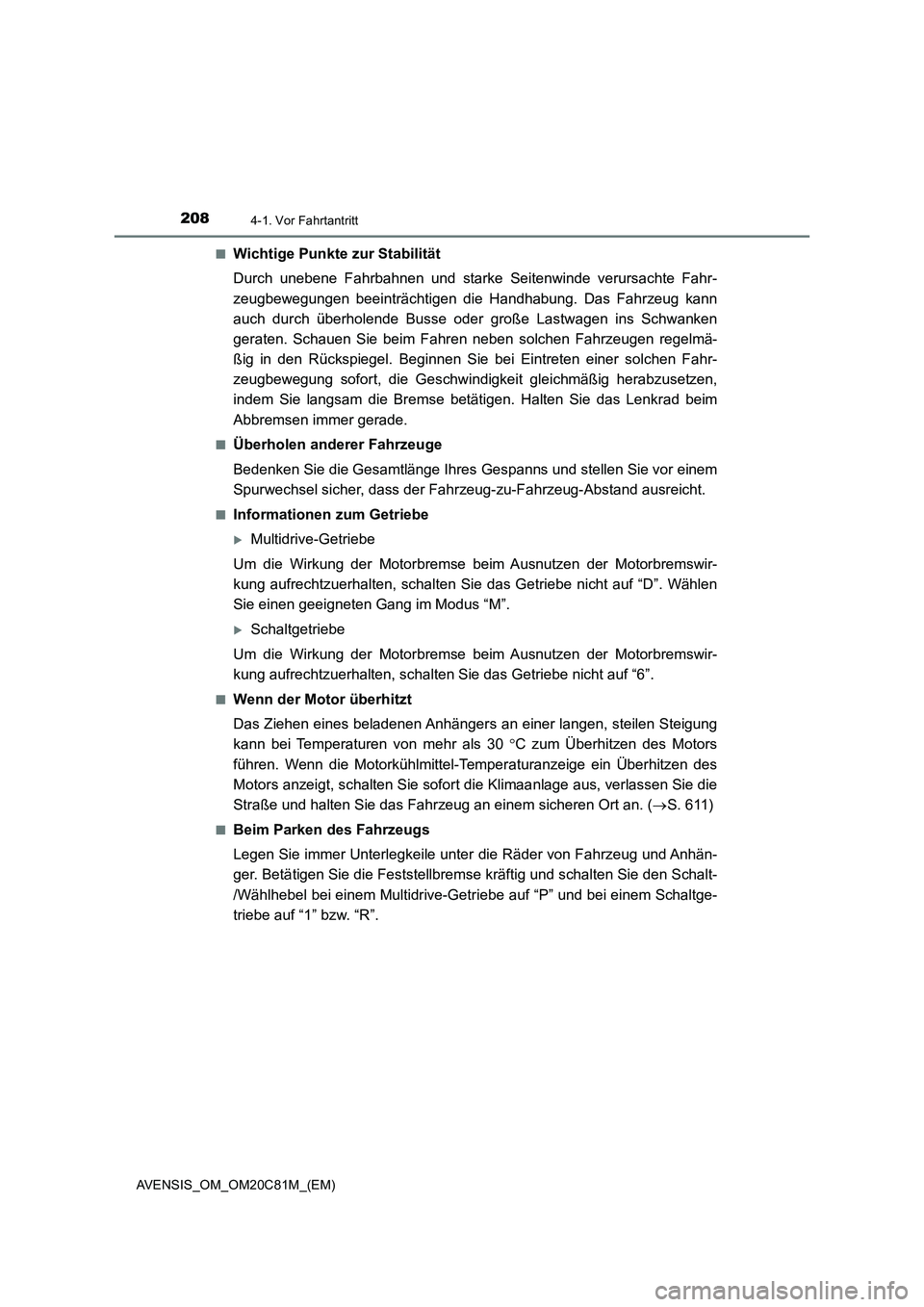

Wichtige Punkte zur Stabilität
Durch unebene Fahrbahnen und starke Seitenwinde verursachte Fahr-
zeugbewegungen beeinträchtigen die Handhabung. Das Fahrzeug kann
auch durch überholende Busse oder große Lastwagen ins Schwanken
geraten. Schauen Sie beim Fahren neben solchen Fahrzeugen regelmä-
ßig in den Rückspiegel. Beginnen Sie bei Eintreten einer solchen Fahr-
zeugbewegung sofort, die Geschwindigkeit gleichmäßig herabzusetzen,
indem Sie langsam die Bremse betätigen. Halten Sie das Lenkrad beim
Abbremsen immer gerade.
■Überholen anderer Fahrzeuge
Bedenken Sie die Gesamtlänge Ihres Gespanns und stellen Sie vor einem
Spurwechsel sicher, dass der Fahrzeug-zu-Fahrzeug-Abstand ausreicht.
■Informationen zum Getriebe
Multidrive-Getriebe
Um die Wirkung der Motorbremse beim Ausnutzen der Motorbremswir-
kung aufrechtzuerhalten, schalten Sie das Getriebe nicht auf “D”. Wählen
Sie einen geeigneten Gang im Modus “M”.
Schaltgetriebe
Um die Wirkung der Motorbremse beim Ausnutzen der Motorbremswir-
kung aufrechtzuerhalten, schalten Sie das Getriebe nicht auf “6”.
■Wenn der Motor überhitzt
Das Ziehen eines beladenen Anhängers an einer langen, steilen Steigung
kann bei Temperaturen von mehr als 30 C zum Überhitzen des Motors
führen. Wenn die Motorkühlmittel-Temperaturanzeige ein Überhitzen des
Motors anzeigt, schalten Sie sofort die Klimaanlage aus, verlassen Sie die
Straße und halten Sie das Fahrzeug an einem sicheren Ort an. (S. 611)
■Beim Parken des Fahrzeugs
Legen Sie immer Unterlegkeile unter die Räder von Fahrzeug und Anhän-
ger. Betätigen Sie die Feststellbremse kräftig und schalten Sie den Schalt-
/Wählhebel bei einem Multidrive-Getriebe auf “P” und bei einem Schaltge-
triebe auf “1” bzw. “R”.

2094-1. Vor Fahrtantritt
4
Fahren
AVENSIS_OM_OM20C81M_(EM)

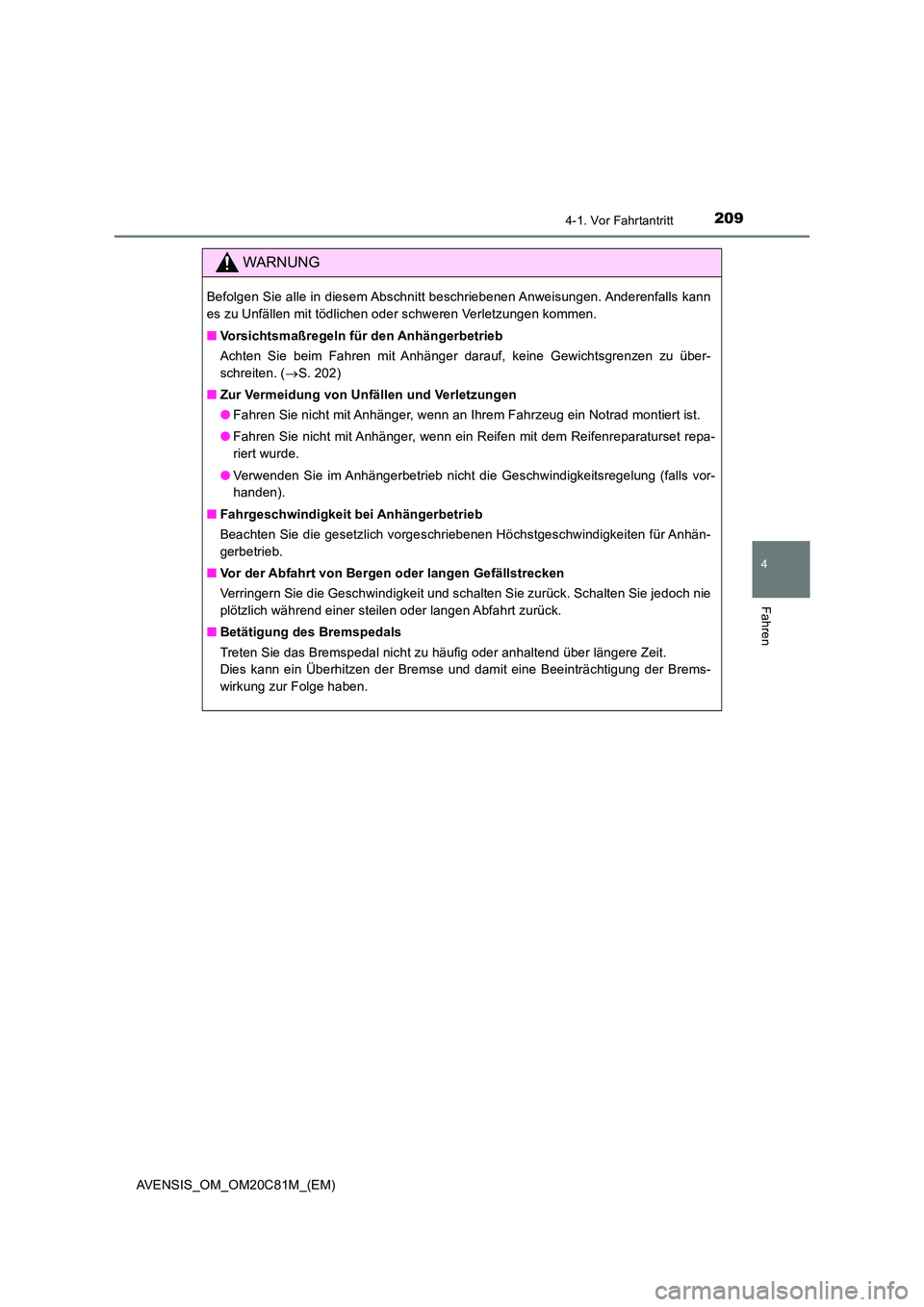

WARNUNG
Befolgen Sie alle in diesem Abschnitt beschriebenen Anweisungen. Anderenfalls kann
es zu Unfällen mit tödlichen oder schweren Verletzungen kommen.
■ Vorsichtsmaßregeln für den Anhängerbetrieb
Achten Sie beim Fahren mit Anhänger darauf, keine Gewichtsgrenzen zu über-
schreiten. ( S. 202)
■ Zur Vermeidung von Unfällen und Verletzungen
● Fahren Sie nicht mit Anhänger, wenn an Ihrem Fahrzeug ein Notrad montiert ist.
● Fahren Sie nicht mit Anhänger, wenn ein Reifen mit dem Reifenreparaturset repa-
riert wurde.
● Verwenden Sie im Anhängerbetrieb nicht die Geschwindigkeitsregelung (falls vor-
handen).
■ Fahrgeschwindigkeit bei Anhängerbetrieb
Beachten Sie die gesetzlich vorgeschriebenen Höchstgeschwindigkeiten für Anhän-
gerbetrieb.
■ Vor der Abfahrt von Bergen oder langen Gefällstrecken
Verringern Sie die Geschwindigkeit und schalten Sie zurück. Schalten Sie jedoch nie
plötzlich während einer steilen oder langen Abfahrt zurück.
■ Betätigung des Bremspedals
Treten Sie das Bremspedal nicht zu häufig oder anhaltend über längere Zeit.
Dies kann ein Überhitzen der Bremse und damit eine Beeinträchtigung der Brems-
wirkung zur Folge haben.

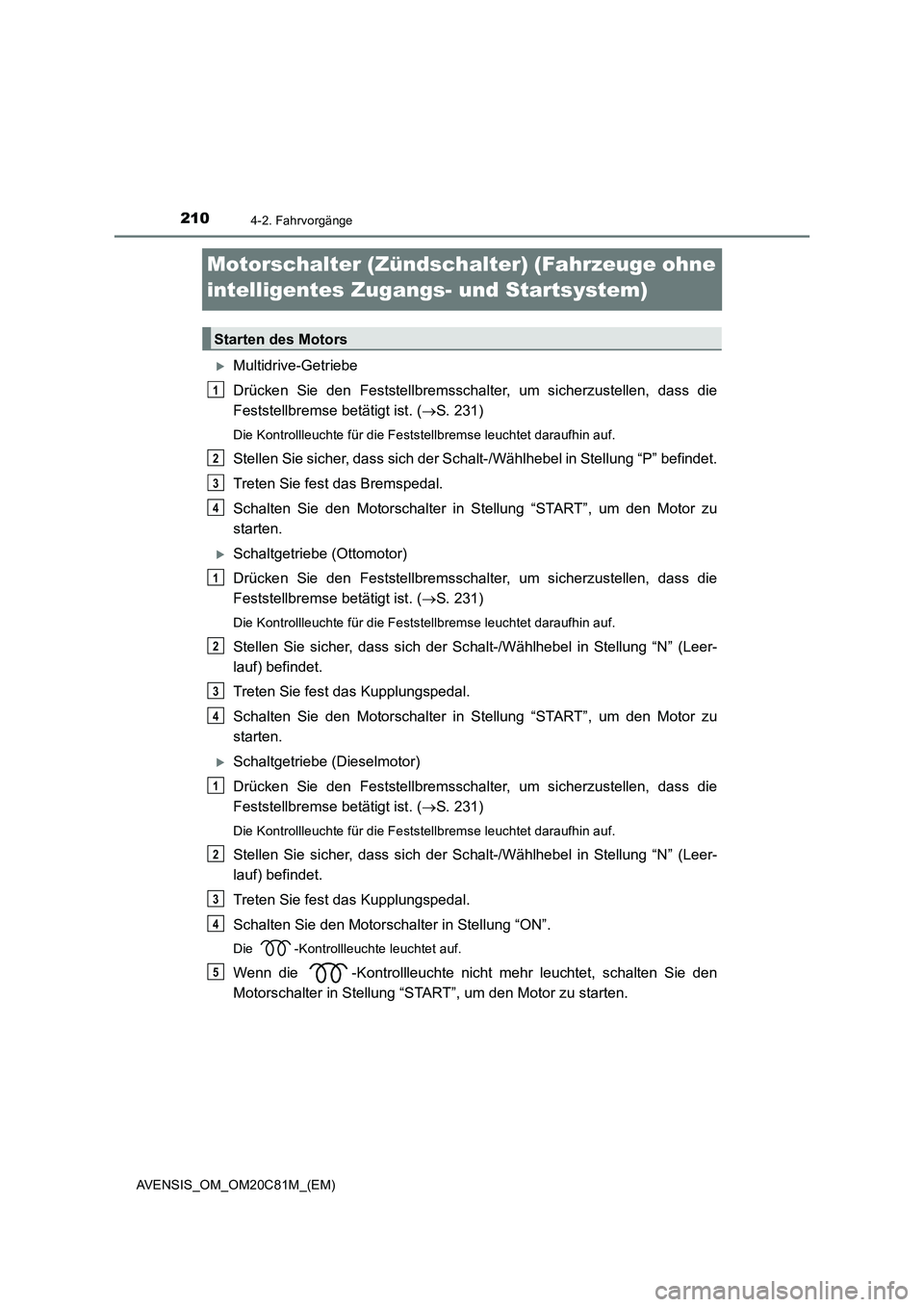

2104-2. Fahrvorgänge
AVENSIS_OM_OM20C81M_(EM)
Motorschalter (Zündschalter) (Fahrzeuge ohne
intelligentes Zugangs- und Startsystem)
Multidrive-Getriebe
Drücken Sie den Feststellbremsschalter, um sicherzustellen, dass die
Feststellbremse betätigt ist. (S. 231)
Die Kontrollleuchte für die Feststellbremse leuchtet daraufhin auf.
Stellen Sie sicher, dass sich der Schalt-/Wählhebel in Stellung “P” befindet.
Treten Sie fest das Bremspedal.
Schalten Sie den Motorschalter in Stellung “START”, um den Motor zu
starten.
Schaltgetriebe (Ottomotor)
Drücken Sie den Feststellbremsschalter, um sicherzustellen, dass die
Feststellbremse betätigt ist. (S. 231)
Die Kontrollleuchte für die Feststellbremse leuchtet daraufhin auf.
Stellen Sie sicher, dass sich der Schalt-/Wählhebel in Stellung “N” (Leer-
lauf) befindet.
Treten Sie fest das Kupplungspedal.
Schalten Sie den Motorschalter in Stellung “START”, um den Motor zu
starten.
Schaltgetriebe (Dieselmotor)
Drücken Sie den Feststellbremsschalter, um sicherzustellen, dass die
Feststellbremse betätigt ist. (S. 231)
Die Kontrollleuchte für die Feststellbremse leuchtet daraufhin auf.
Stellen Sie sicher, dass sich der Schalt-/Wählhebel in Stellung “N” (Leer-
lauf) befindet.
Treten Sie fest das Kupplungspedal.
Schalten Sie den Motorschalter in Stellung “ON”.
Die -Kontrollleuchte leuchtet auf.
Wenn die -Kontrollleuchte nicht mehr leuchtet, schalten Sie den
Motorschalter in Stellung “START”, um den Motor zu starten.
Starten des Motors
1
2
3
4
1
2
3
4
1
2
3
4
5
