TOYOTA AVENSIS 2018 Betriebsanleitungen (in German)

5217-3. Wartung in Eigenregie
AVENSIS_OM_OM20C81M_(EM)
7
Wartung und Pflege des Fahrzeugs
Richten Sie die 6 Fixiernasen
auf die Aussparungen aus und
bringen Sie die Abdeckung an.
Prüfen Sie die Abdeckung nach
dem Vernehmen eines Klickge-
räuschs auf festen Sitz.
■
Austausch folgender Lampen
Wenn eine der nachfolgend aufgeführten Lampen durchgebrannt ist, las-
sen Sie sie von einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt austauschen.
●Scheinwerfer (Typ LED)
●Nebelschlussleuchte
●Nebelschlussleuchte
●Bremsleuchten
●Schlussleuchten
●Zusatzbremsleuchte
■Kondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der Innenseite der Scheinwerferlinse
weist nicht auf eine Funktionsstörung hin. Setzen Sie sich in den folgenden Fällen für
weitere Informationen mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung:
●Große Wassertropfen bilden sich auf der Innenseite der Linse.
●Wasser hat sich im Inneren des Scheinwerfers angesammelt.
7

5227-3. Wartung in Eigenregie
AVENSIS_OM_OM20C81M_(EM)
■ LED-Leuchten
Die Scheinwerfer (LED-Ausführung), vorderen Standlichter/Tagfahrlichter, Nebel-
schlussleuchte, Brems-/Schlussleuchten und die Zusatzbremsleuchte setzen sich aus
mehreren LEDs zusammen. Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr
Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt, um die Leuchte austauschen zu lassen.
WARNUNG
■ Auswechseln von Lampen
● Schalten Sie die Scheinwerfer aus. Versuchen Sie nicht, die Lampe direkt nach
dem Ausschalten der Scheinwerfer zu wechseln.
Die Lampen werden sehr heiß und können Verbrennungen verursachen.
● Berühren Sie niemals den Lampenglaskolben mit bloßen Händen. Wenn es sich
nicht vermeiden lässt, den Glaskolben zu berühren, fassen Sie ihn mit einem sau-
beren, trockenen Tuch an, damit er nicht mit Feuchtigkeit oder Öl in Kontakt
kommt.
Wenn die Lampe verkratzt oder fallen gelassen wird, kann sie durchbrennen oder
zerspringen.
● Bauen Sie die Lampen und alle Befestigungsteile vollständig ein. Anderenfalls
kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Scheinwerfereinheit
kommen. Dies kann zu Schäden an den Scheinwerfern oder zu Kondensatbildung
auf der Linse führen.
● Versuchen Sie nicht, Lampen, Steckverbinder, elektrische Stromkreise oder Bau-
teile zu reparieren oder zu zerlegen.
Dies kann tödliche oder schwere Verletzungen durch einen elektrischen Strom-
schlag zur Folge haben.
■ So vermeiden Sie Beschädigungen und Brände
Stellen Sie sicher, dass die Lampen korrekt eingebaut wurden und richtig eingerastet
sind.

523

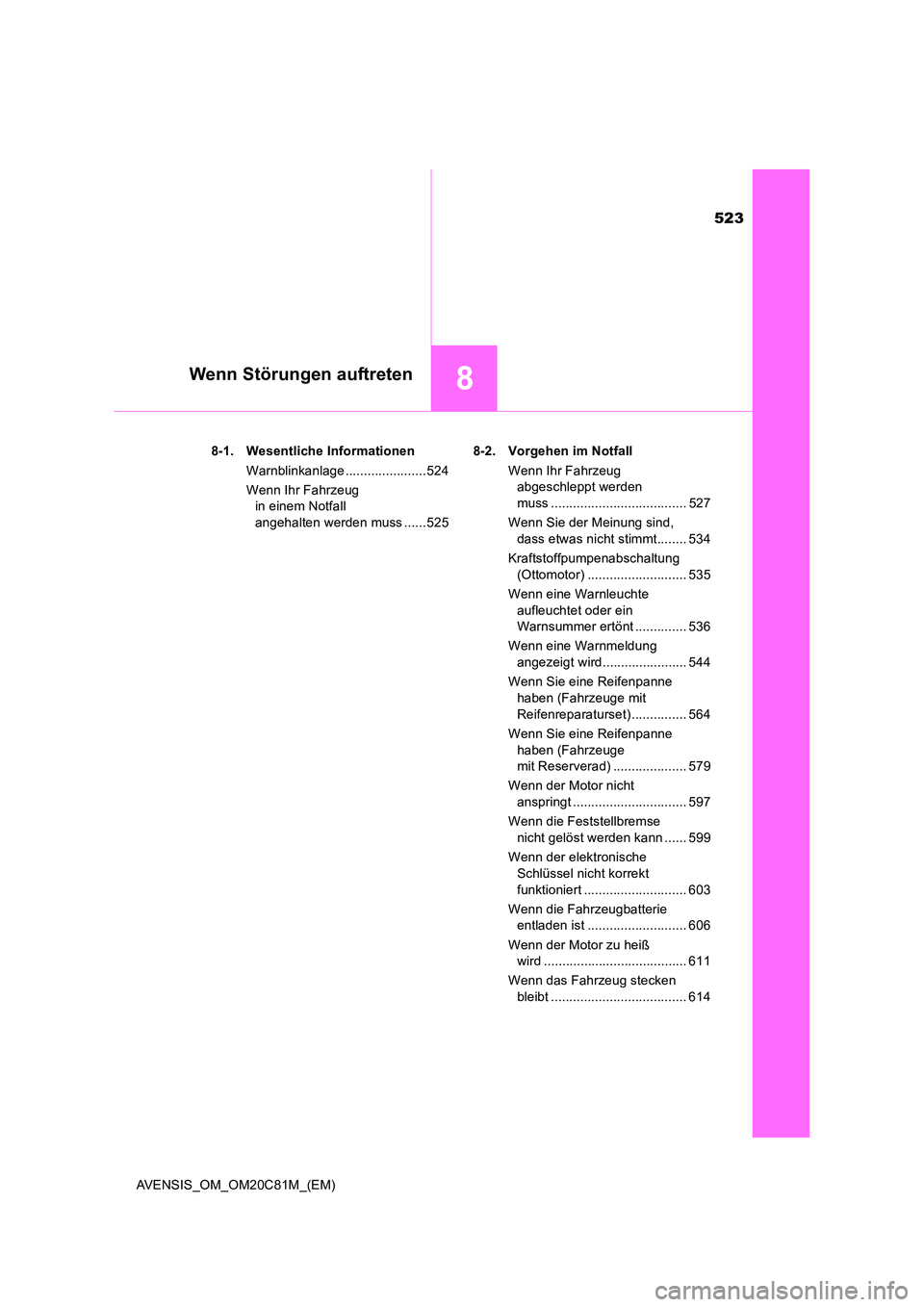

8Wenn Störungen auftreten
AVENSIS_OM_OM20C81M_(EM)
8-1. Wesentliche Informationen
Warnblinkanlage ......................524
Wenn Ihr Fahrzeug
in einem Notfall
angehalten werden muss ......525
8-2. Vorgehen im Notfall
Wenn Ihr Fahrzeug
abgeschleppt werden
muss ..................................... 527
Wenn Sie der Meinung sind,
dass etwas nicht stimmt........ 534
Kraftstoffpumpenabschaltung
(Ottomotor) ........................... 535
Wenn eine Warnleuchte
aufleuchtet oder ein
Warnsummer ertönt .............. 536
Wenn eine Warnmeldung
angezeigt wird....................... 544
Wenn Sie eine Reifenpanne
haben (Fahrzeuge mit
Reifenreparaturset) ............... 564
Wenn Sie eine Reifenpanne
haben (Fahrzeuge
mit Reserverad) .................... 579
Wenn der Motor nicht
anspringt ............................... 597
Wenn die Feststellbremse
nicht gelöst werden kann ...... 599
Wenn der elektronische
Schlüssel nicht korrekt
funktioniert ............................ 603
Wenn die Fahrzeugbatterie
entladen ist ........................... 606
Wenn der Motor zu heiß
wird ....................................... 611
Wenn das Fahrzeug stecken
bleibt ..................................... 614

5248-1. Wesentliche Informationen
AVENSIS_OM_OM20C81M_(EM)

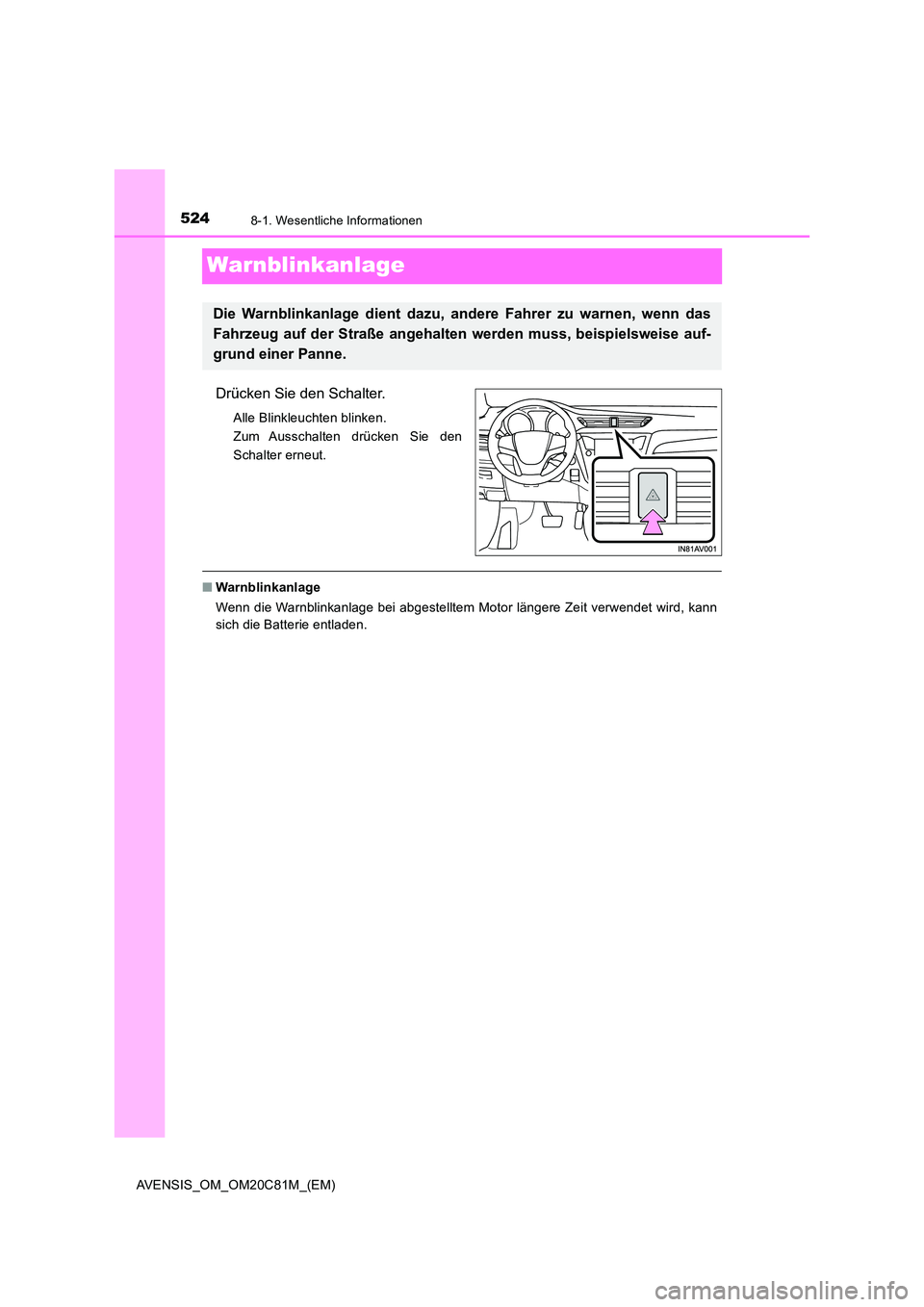

Warnblinkanlage
Drücken Sie den Schalter.
Alle Blinkleuchten blinken.
Zum Ausschalten drücken Sie den
Schalter erneut.
■ Warnblinkanlage
Wenn die Warnblinkanlage bei abgestelltem Motor längere Zeit verwendet wird, kann
sich die Batterie entladen.
Die Warnblinkanlage dient dazu, andere Fahrer zu warnen, wenn das
Fahrzeug auf der Straße angehalten werden muss, beispielsweise auf-
grund einer Panne.

5258-1. Wesentliche Informationen
AVENSIS_OM_OM20C81M_(EM)
8
Wenn Störungen auftreten
Wenn Ihr Fahrzeug in einem Notfall angehalten
werden muss
Halten Sie das Bremspedal ununterbrochen mit beiden Füßen fest getre-
ten.
Pumpen Sie keinesfalls wiederholt das Bremspedal, da dies den zum Anhalten des
Fahrzeugs erforderlichen Kraftaufwand erhöht.
Schalten Sie den Schalt-/Wählhebel auf “N”.
Wenn der Schalt-/Wählhebel auf “N” geschaltet wurde
Halten Sie das Fahrzeug nach Herabsetzen der Geschwindigkeit an einer
sicheren Stelle neben der Straße an.
Schalten Sie den Motor aus.
Wenn der Schalt-/Wählhebel nicht auf “N” geschaltet werden kann
Halten Sie das Bremspedal mit beiden Füßen weiterhin fest getreten, um
die Geschwindigkeit so weit wie möglich zu verringern.
Fahrzeuge ohne intelligentes
Zugangs- und Startsystem: Schal-
ten Sie den Motor aus, indem Sie
den Motorschalter in Stellung
“ACC” schalten.
Wenn es in einem Notfall nicht möglich sein sollte, das Fahrzeug auf
normale Art anzuhalten, gehen Sie folgendermaßen vor:
1
2
3
4
3
4

5268-1. Wesentliche Informationen
AVENSIS_OM_OM20C81M_(EM)

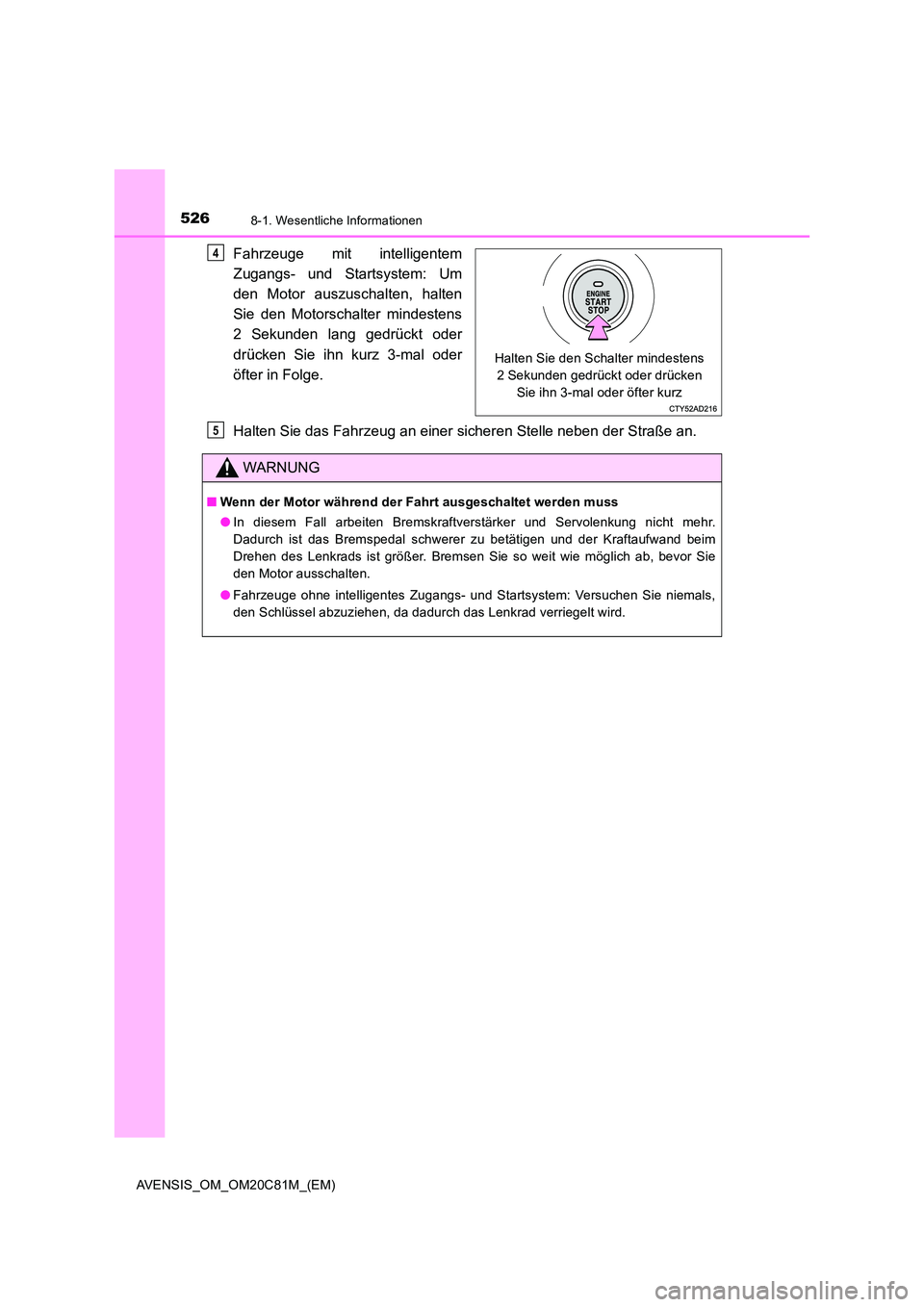

Fahrzeuge mit intelligentem
Zugangs- und Startsystem: Um
den Motor auszuschalten, halten
Sie den Motorschalter mindestens
2 Sekunden lang gedrückt oder
drücken Sie ihn kurz 3-mal oder
öfter in Folge.
Halten Sie das Fahrzeug an einer sicheren Stelle neben der Straße an.
Halten Sie den Schalter mindestens
2 Sekunden gedrückt oder drücken
Sie ihn 3-mal oder öfter kurz
4
WARNUNG
■ Wenn der Motor während der Fahrt ausgeschaltet werden muss
● In diesem Fall arbeiten Bremskraftverstärker und Servolenkung nicht mehr.
Dadurch ist das Bremspedal schwerer zu betätigen und der Kraftaufwand beim
Drehen des Lenkrads ist größer. Bremsen Sie so weit wie möglich ab, bevor Sie
den Motor ausschalten.
● Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Versuchen Sie niemals,
den Schlüssel abzuziehen, da dadurch das Lenkrad verriegelt wird.
5

5278-2. Vorgehen im Notfall
AVENSIS_OM_OM20C81M_(EM)
8
Wenn Störungen auftreten
Wenn Ihr Fahrzeug abgeschleppt werden muss
Folgende Symptome können auf ein Problem mit dem Getriebe hindeuten.
Setzen Sie sich vor dem Abschleppen mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt, einer anderen zuverlässigen Werkstatt
oder einem gewerblichen Abschleppdienst in Verbindung.
● Der Motor läuft, aber das Fahrzeug lässt sich nicht bewegen.
● Das Fahrzeug verursacht ungewöhnliche Geräusche.
Falls ein Abschleppen erforderlich wird, empfehlen wir, Ihr Fahrzeug
von einem Toyota-Vertragshändler bz w. einer Toyota-Vertragswerkstatt,
einer anderen zuverlässigen Werkstatt oder einem gewerblichen
Abschleppdienst mit einem Abschleppfahrzeug mit Hubbrille oder
einem Tieflader abschleppen zu lassen.
Verwenden Sie beim Abschleppen immer eine Sicherheitskette und
beachten Sie die geltenden gesetzlichen Vorschriften.
Situationen, in denen Sie sich vor dem Abschleppen mit einem Händler
in Verbindung setzen müssen

5288-2. Vorgehen im Notfall
AVENSIS_OM_OM20C81M_(EM)
Um Schäden an der Karosserie zu
vermeiden, schleppen Sie das Fahr-
zeug nicht mit einem Abschleppfahr-
zeug mit Kranaufbau ab.
Abschleppen mit einem Abschleppfahrzeug mit Kranaufbau
Abschleppen mit einem Abschleppfahrzeug mit Hubbrille
Vorwär tsRückwärts
Lösen Sie die Feststellbremse. Verwenden Sie einen Nachläufer
unter den Vorderrädern.

5298-2. Vorgehen im Notfall
AVENSIS_OM_OM20C81M_(EM)
8
Wenn Störungen auftreten

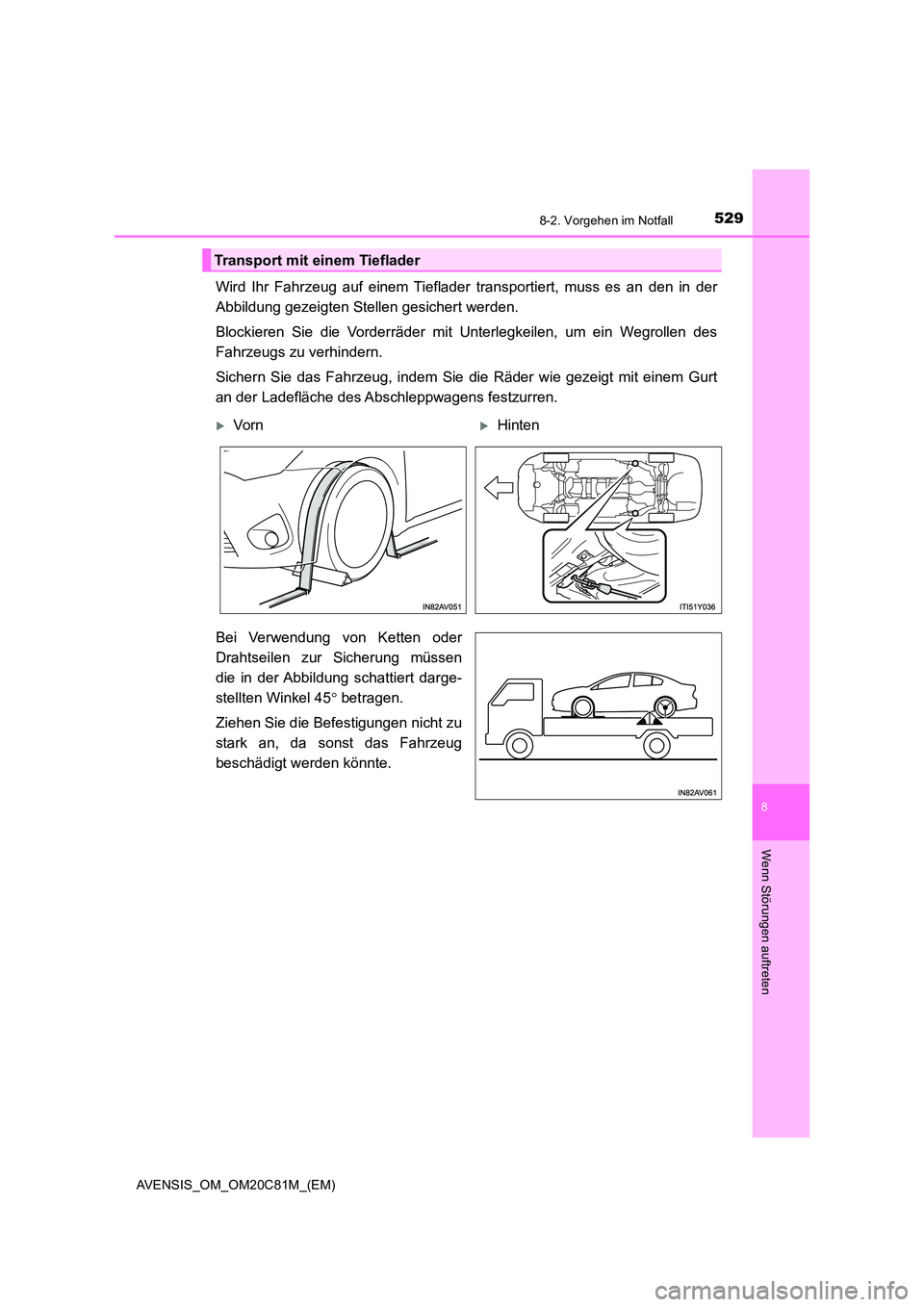

Wird Ihr Fahrzeug auf einem Tieflader transportiert, muss es an den in der
Abbildung gezeigten Stellen gesichert werden.
Blockieren Sie die Vorderräder mit Un terlegkeilen, um ein Wegrollen des
Fahrzeugs zu verhindern.
Sichern Sie das Fahrzeug, indem Sie die Räder wie gezeigt mit einem Gurt
an der Ladefläche des Abschleppwagens festzurren.
Bei Verwendung von Ketten oder
Drahtseilen zur Sicherung müssen
die in der Abbildung schattiert darge-
stellten Winkel 45  betragen.
Ziehen Sie die Befestigungen nicht zu
stark an, da sonst das Fahrzeug
beschädigt werden könnte.
Transport mit einem Tieflader
VornHinten

5308-2. Vorgehen im Notfall
AVENSIS_OM_OM20C81M_(EM)

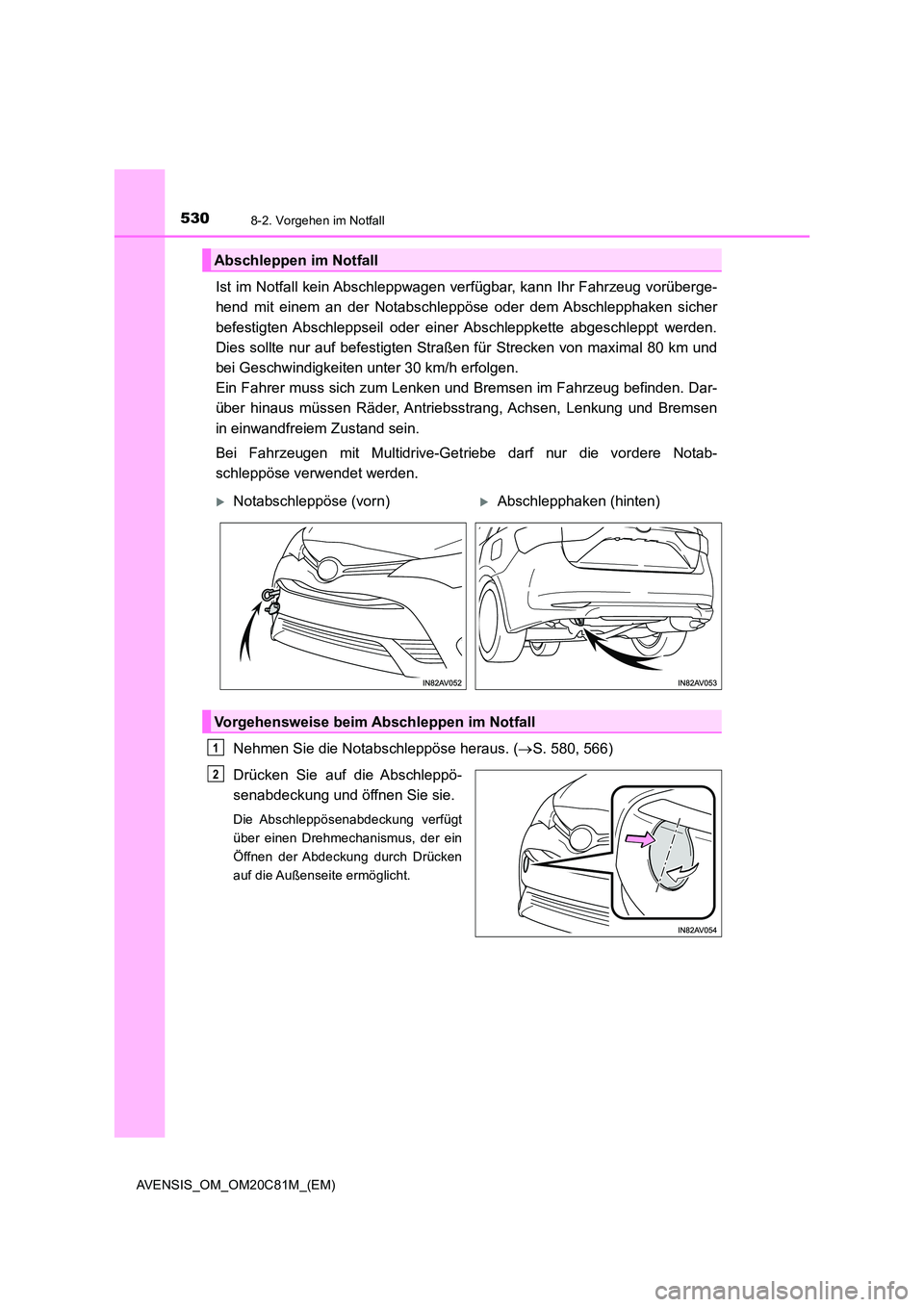

Ist im Notfall kein Abschleppwagen verfügbar, kann Ihr Fahrzeug vorüberge-
hend mit einem an der Notabschleppöse oder dem Abschlepphaken sicher
befestigten Abschleppseil oder einer Abschleppkette abgeschleppt werden.
Dies sollte nur auf befestigten Straßen für Strecken von maximal 80 km und
bei Geschwindigkeiten unter 30 km/h erfolgen.
Ein Fahrer muss sich zum Lenken und Bremsen im Fahrzeug befinden. Dar-
über hinaus müssen Räder, Antriebsstrang, Achsen, Lenkung und Bremsen
in einwandfreiem Zustand sein.
Bei Fahrzeugen mit Multidrive-Get riebe darf nur die vordere Notab-
schleppöse verwendet werden.
Nehmen Sie die Notabschleppöse heraus. ( S. 580, 566)
Drücken Sie auf die Abschleppö-
senabdeckung und öffnen Sie sie.
Die Abschleppösenabdeckung verfügt
über einen Drehmechanismus, der ein
Öffnen der Abdeckung durch Drücken
auf die Außenseite ermöglicht.
Abschleppen im Notfall
Notabschleppöse (vorn)Abschlepphaken (hinten)
Vorgehensweise beim Abschleppen im Notfall
1
2
