TOYOTA AVENSIS 2018 Instructieboekje (in Dutch)

5007-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)

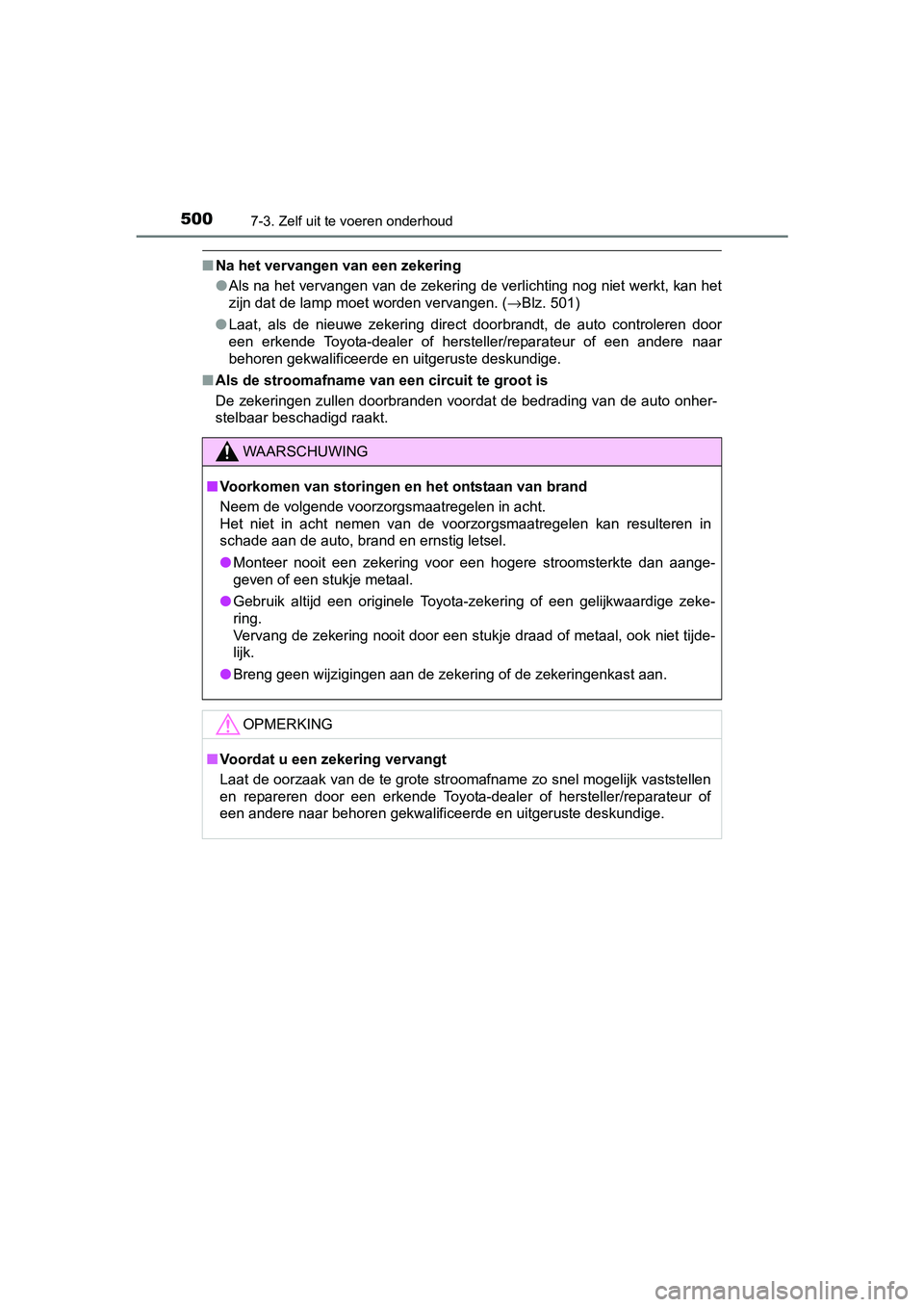

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. (→Blz. 501)
●Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven of een stukje metaal.
●Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
●Breng geen wijzigingen aan de zekering of de zekeringenkast aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
AVENSIS_OM_OM20C79E_(EE).book Page 500 Friday, September 15, 2017 11:12 AM

5017-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging

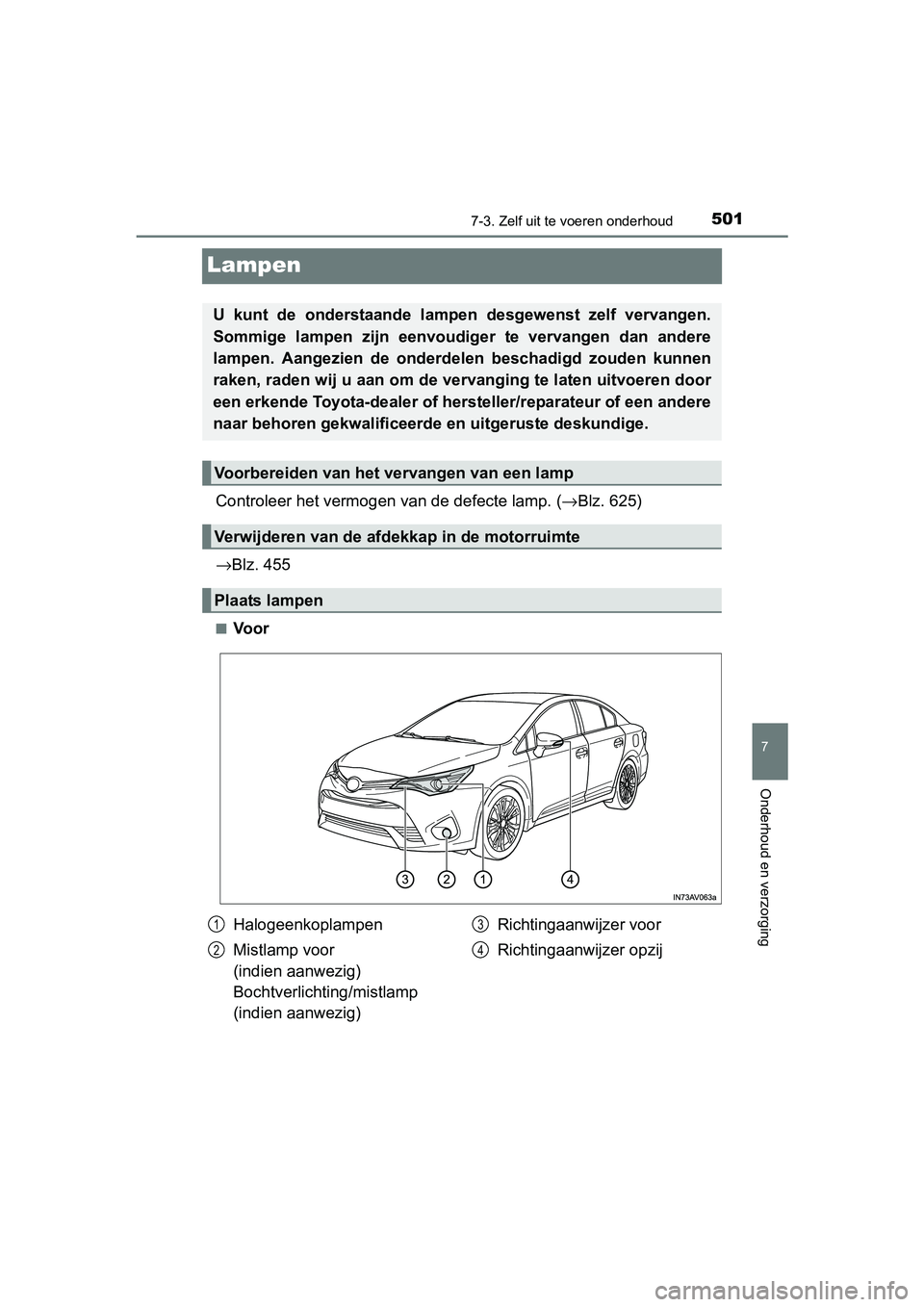

Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 625)
→Blz. 455
■Voor
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Verwijderen van de afdekkap in de motorruimte
Plaats lampen
Halogeenkoplampen
Mistlamp voor
(indien aanwezig)
Bochtverlichting/mistlamp
(indien aanwezig)Richtingaanwijzer voor
Richtingaanwijzer opzij1
2
3
4
AVENSIS_OM_OM20C79E_(EE).book Page 501 Friday, September 15, 2017 11:12 AM

5027-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)■

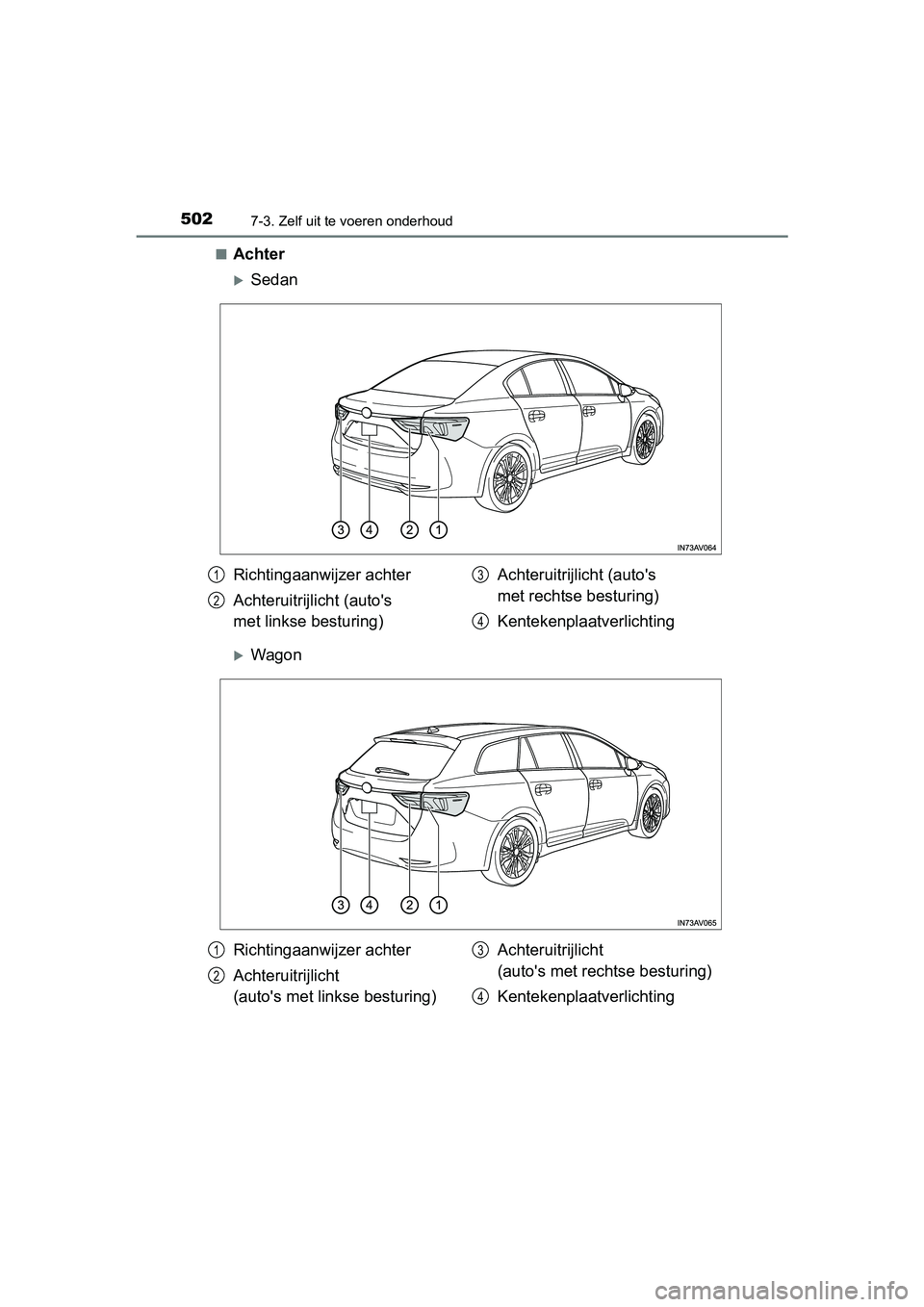

Achter
Sedan
Wagon
Richtingaanwijzer achter
Achteruitrijlicht (auto's
met linkse besturing)Achteruitrijlicht (auto's
met rechtse besturing)
Kentekenplaatverlichting1
2
3
4
Richtingaanwijzer achter
Achteruitrijlicht
(auto's met linkse besturing)Achteruitrijlicht
(auto's met rechtse besturing)
Kentekenplaatverlichting1
2
3
4
AVENSIS_OM_OM20C79E_(EE).book Page 502 Friday, September 15, 2017 11:12 AM

5037-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging

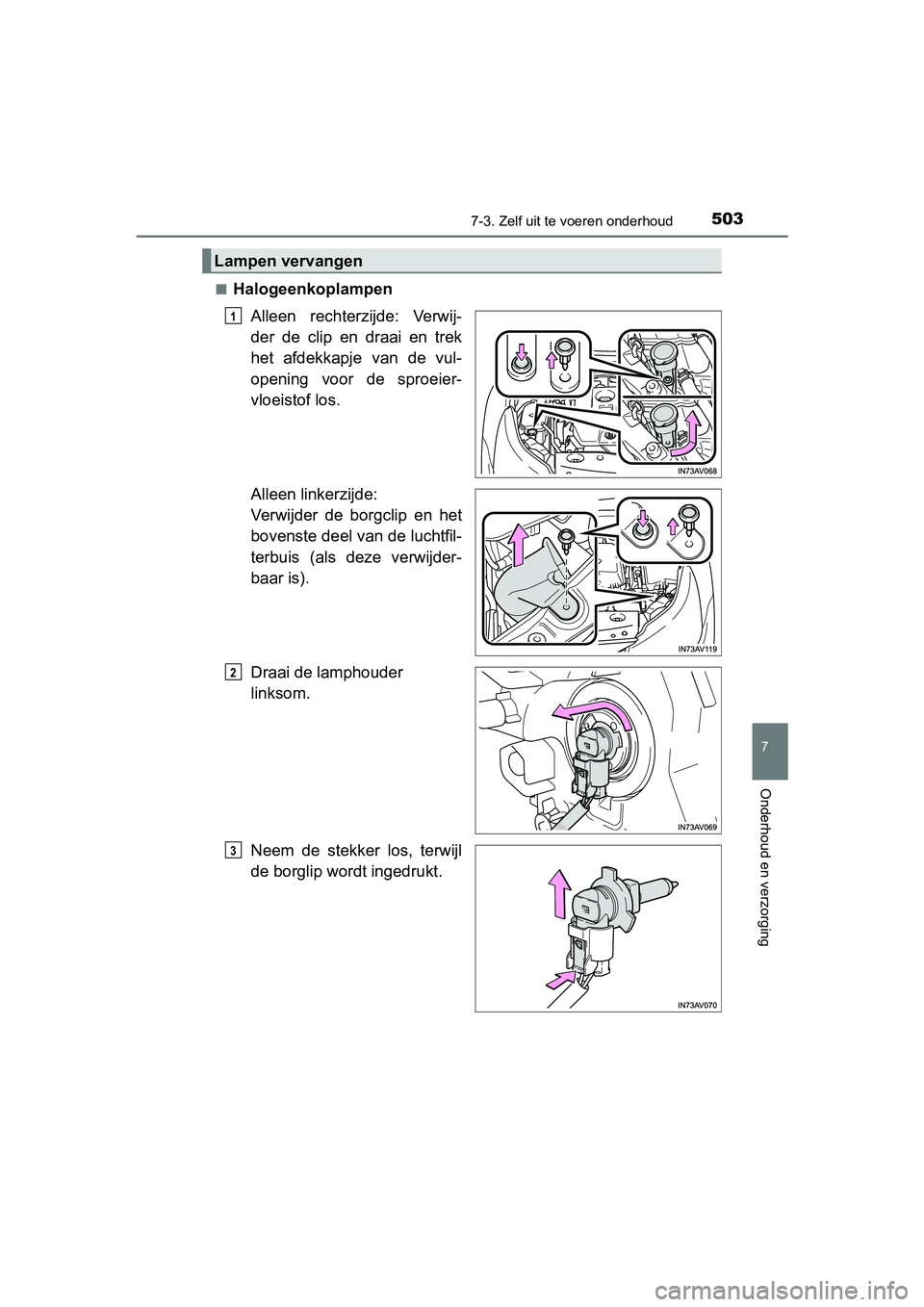

■Halogeenkoplampen
Alleen rechterzijde: Verwij-
der de clip en draai en trek
het afdekkapje van de vul-
opening voor de sproeier-
vloeistof los.
Alleen linkerzijde:
Verwijder de borgclip en het
bovenste deel van de luchtfil-
terbuis (als deze verwijder-
baar is).
Draai de lamphouder
linksom.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Lampen vervangen
1
2
3
AVENSIS_OM_OM20C79E_(EE).book Page 503 Friday, September 15, 2017 11:12 AM

5047-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)

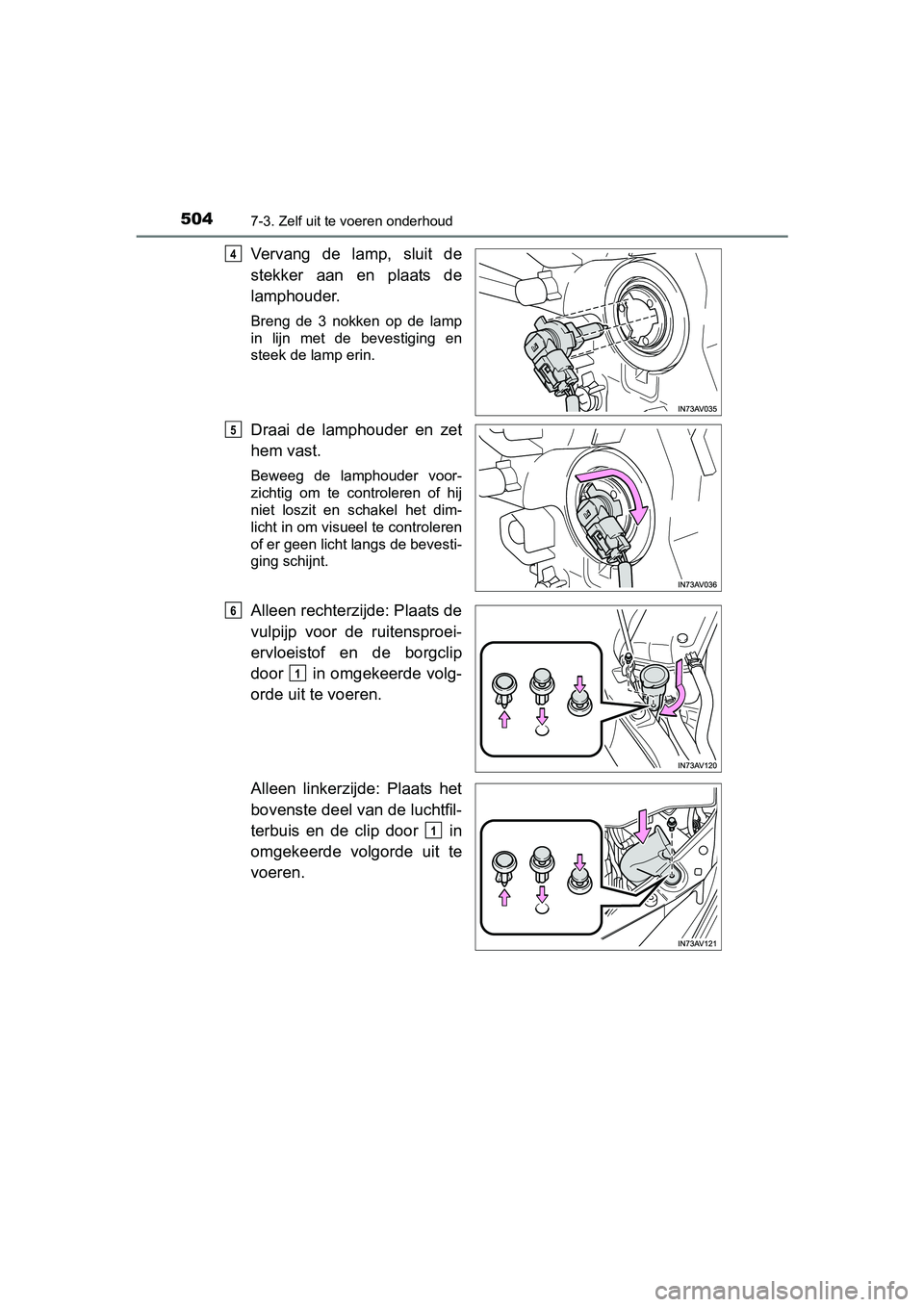

Vervang de lamp, sluit de
stekker aan en plaats de
lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en schakel het dim-
licht in om visueel te controleren
of er geen licht langs de bevesti-
ging schijnt.
Alleen rechterzijde: Plaats de
vulpijp voor de ruitensproei-
ervloeistof en de borgclip
door in omgekeerde volg-
orde uit te voeren.
Alleen linkerzijde: Plaats het
bovenste deel van de luchtfil-
terbuis en de clip door in
omgekeerde volgorde uit te
voeren.
4
5
6
1
1
AVENSIS_OM_OM20C79E_(EE).book Page 504 Friday, September 15, 2017 11:12 AM

5057-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging

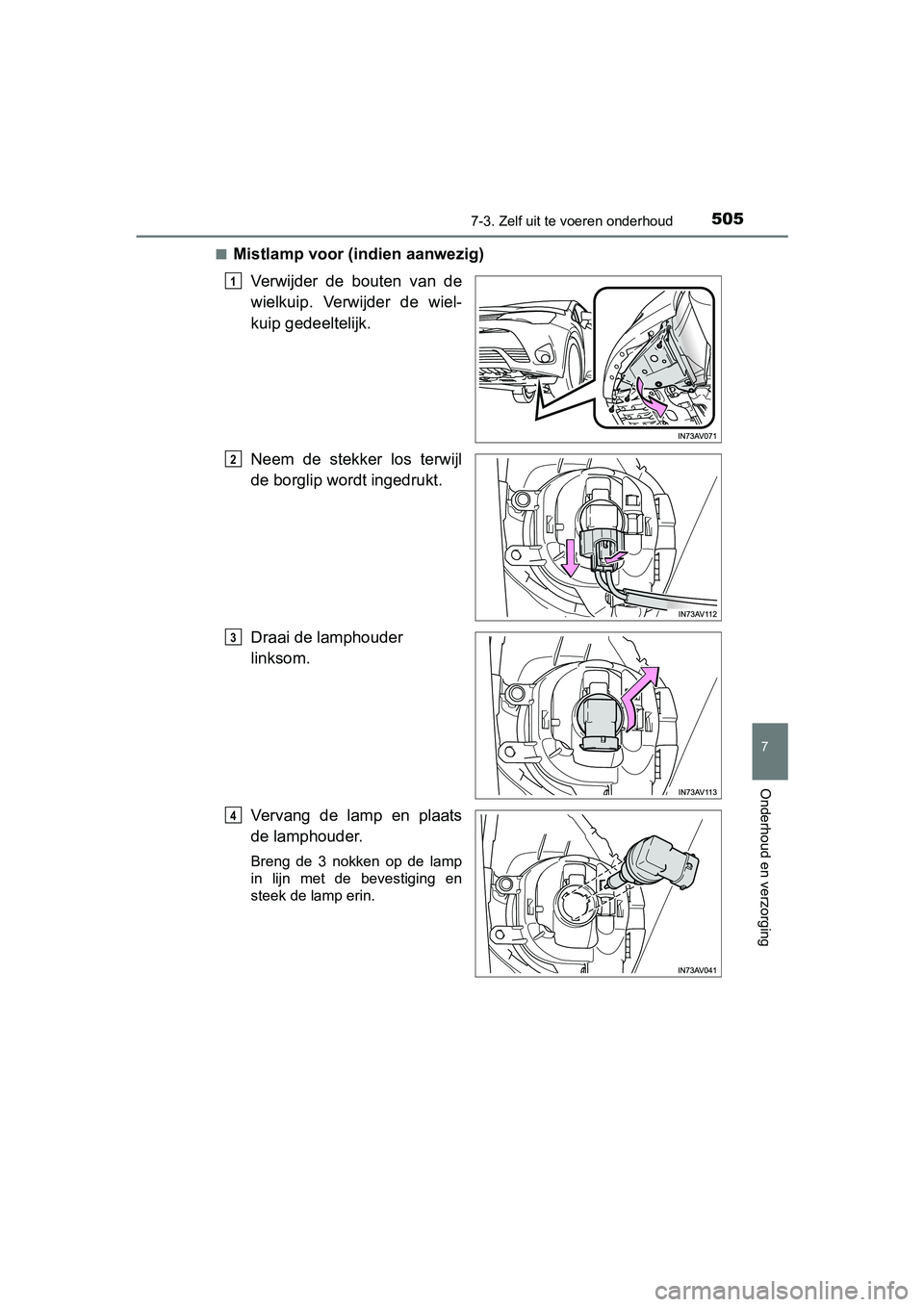

■Mistlamp voor (indien aanwezig)
Verwijder de bouten van de
wielkuip. Verwijder de wiel-
kuip gedeeltelijk.
Neem de stekker los terwijl
de borglip wordt ingedrukt.
Draai de lamphouder
linksom.
Vervang de lamp en plaats
de lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
1
2
3
4
AVENSIS_OM_OM20C79E_(EE).book Page 505 Friday, September 15, 2017 11:12 AM

5067-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)

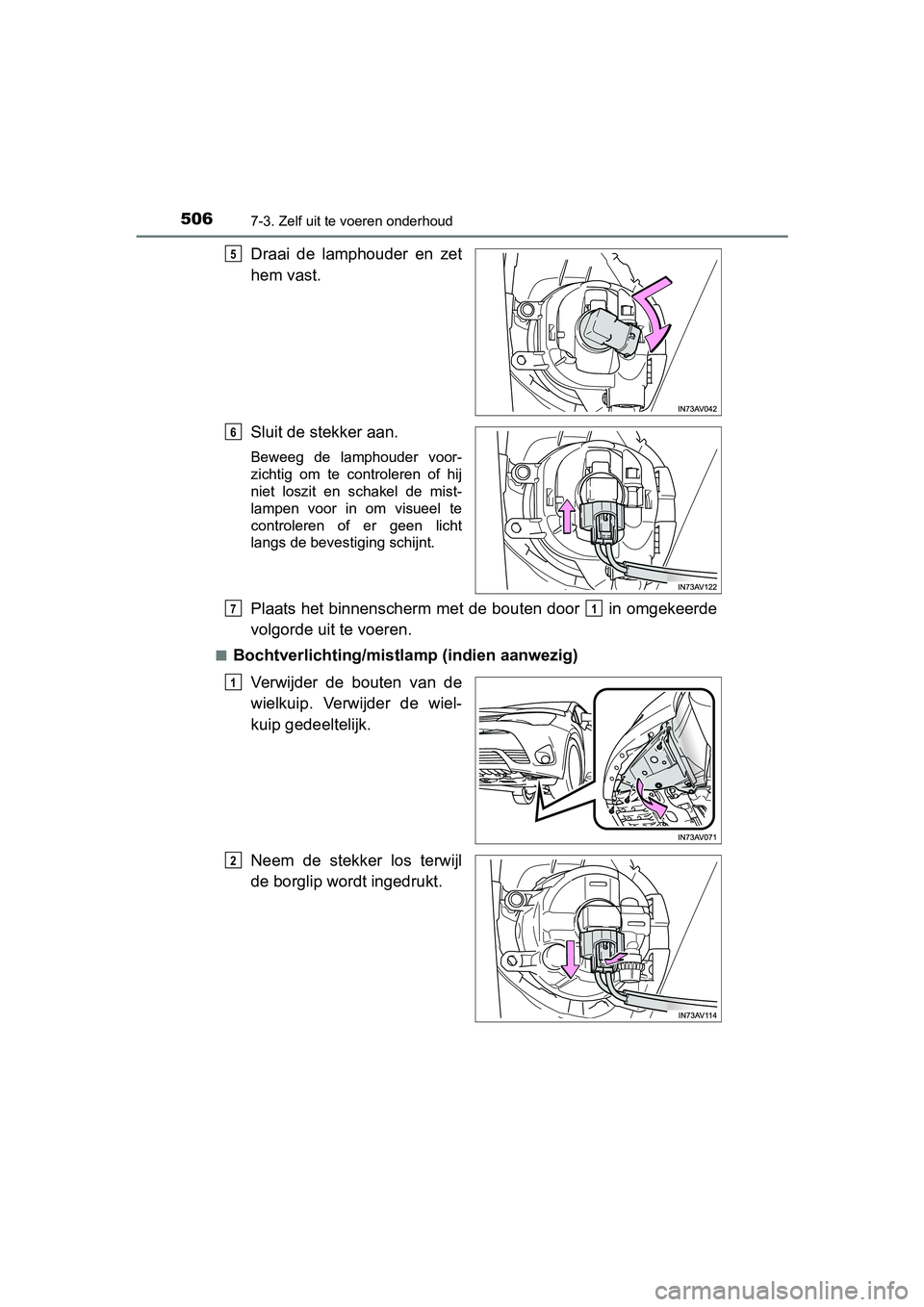

Draai de lamphouder en zet
hem vast.
Sluit de stekker aan.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en schakel de mist-
lampen voor in om visueel te
controleren of er geen licht
langs de bevestiging schijnt.
Plaats het binnenscherm met de bouten door in omgekeerde
volgorde uit te voeren.
■Bochtverlichting/mistlamp (indien aanwezig)
Verwijder de bouten van de
wielkuip. Verwijder de wiel-
kuip gedeeltelijk.
Neem de stekker los terwijl
de borglip wordt ingedrukt.
5
6
71
1
2
AVENSIS_OM_OM20C79E_(EE).book Page 506 Friday, September 15, 2017 11:12 AM

5077-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging

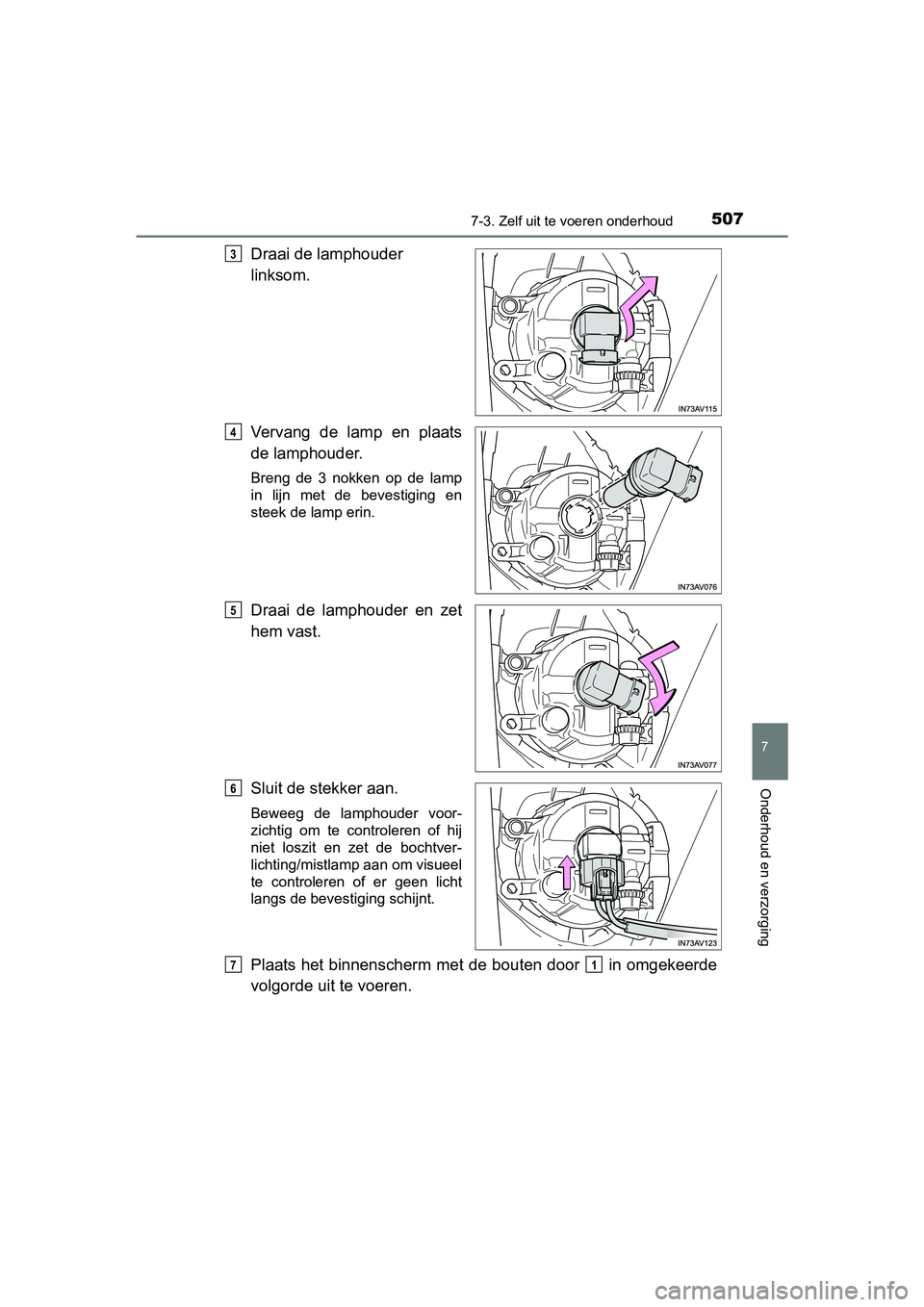

Draai de lamphouder
linksom.
Vervang de lamp en plaats
de lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Sluit de stekker aan.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de bochtver-
lichting/mistlamp aan om visueel
te controleren of er geen licht
langs de bevestiging schijnt.
Plaats het binnenscherm met de bouten door in omgekeerde
volgorde uit te voeren.
3
4
5
6
71
AVENSIS_OM_OM20C79E_(EE).book Page 507 Friday, September 15, 2017 11:12 AM

5087-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)■

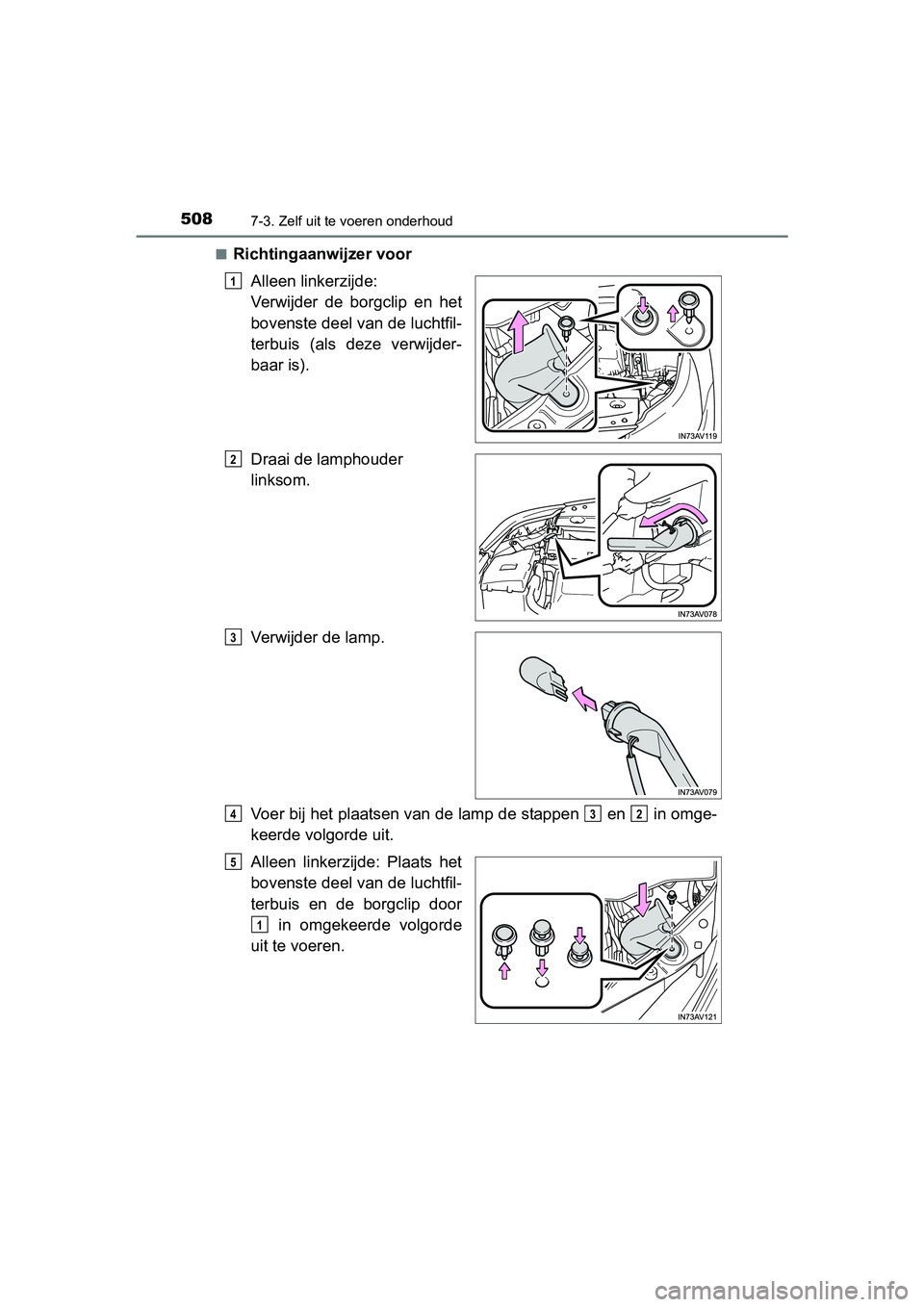

Richtingaanwijzer voor
Alleen linkerzijde:
Verwijder de borgclip en het
bovenste deel van de luchtfil-
terbuis (als deze verwijder-
baar is).
Draai de lamphouder
linksom.
Verwijder de lamp.
Voer bij het plaatsen van de lamp de stappen en in omge-
keerde volgorde uit.
Alleen linkerzijde: Plaats het
bovenste deel van de luchtfil-
terbuis en de borgclip door
in omgekeerde volgorde
uit te voeren.
1
2
3
432
5
1
AVENSIS_OM_OM20C79E_(EE).book Page 508 Friday, September 15, 2017 11:12 AM

5097-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging

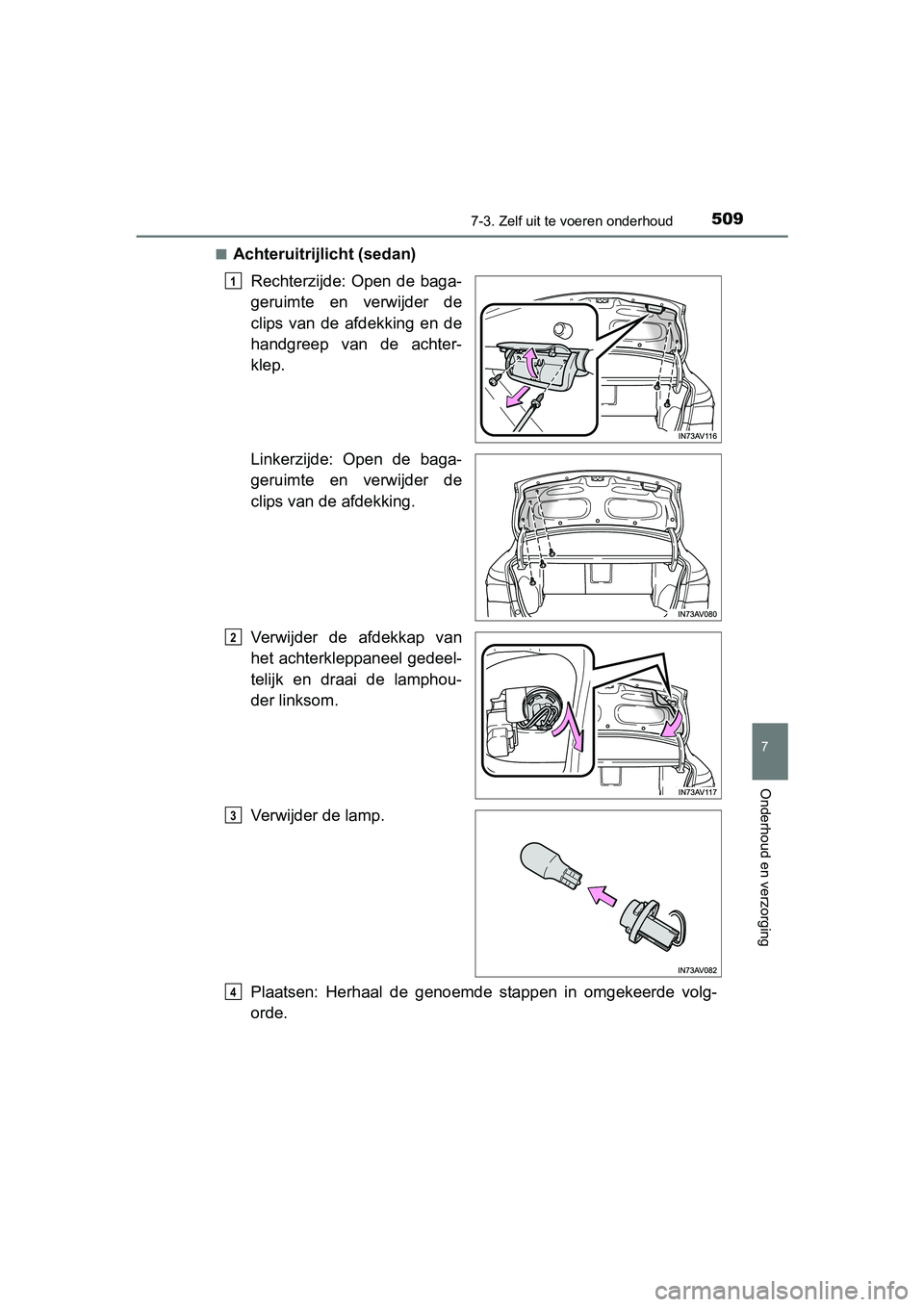

■Achteruitrijlicht (sedan)
Rechterzijde: Open de baga-
geruimte en verwijder de
clips van de afdekking en de
handgreep van de achter-
klep.
Linkerzijde: Open de baga-
geruimte en verwijder de
clips van de afdekking.
Verwijder de afdekkap van
het achterkleppaneel gedeel-
telijk en draai de lamphou-
der linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
