TOYOTA AVENSIS 2018 Kezelési útmutató (in Hungarian)

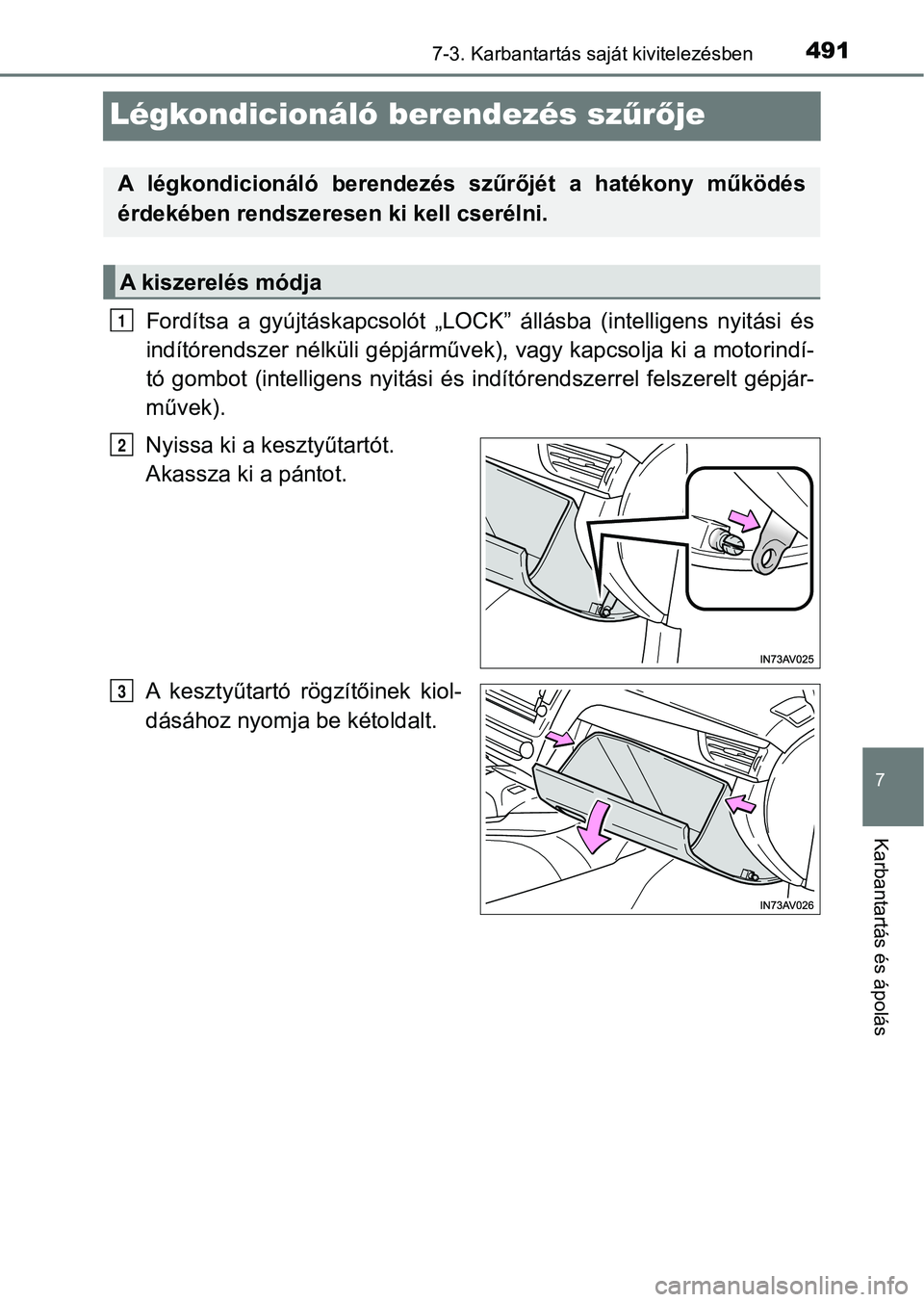

4917-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Légkondicionáló berendezés szűrő je
Fordítsa a gyújtáskapcsolót „LOCK” állásba (intelligens nyitási és
indítórendszer nélküli gépjárművek), vagy kapcsolja ki a motori ndí-
tó gombot (intelligens nyitási és indítórendszerrel felszerelt gépjár-
művek).
Nyissa ki a kesztyűtartót.
Akassza ki a pántot.
A kesztyűtartó r ögzítőinek kiol-
dásához nyomja be kétoldalt.
A légkondicionáló berendezés sz űrőjét a hatékony működés
érdekében rendszeresen ki kell cserélni.
A kiszerelés módja
1
2
3

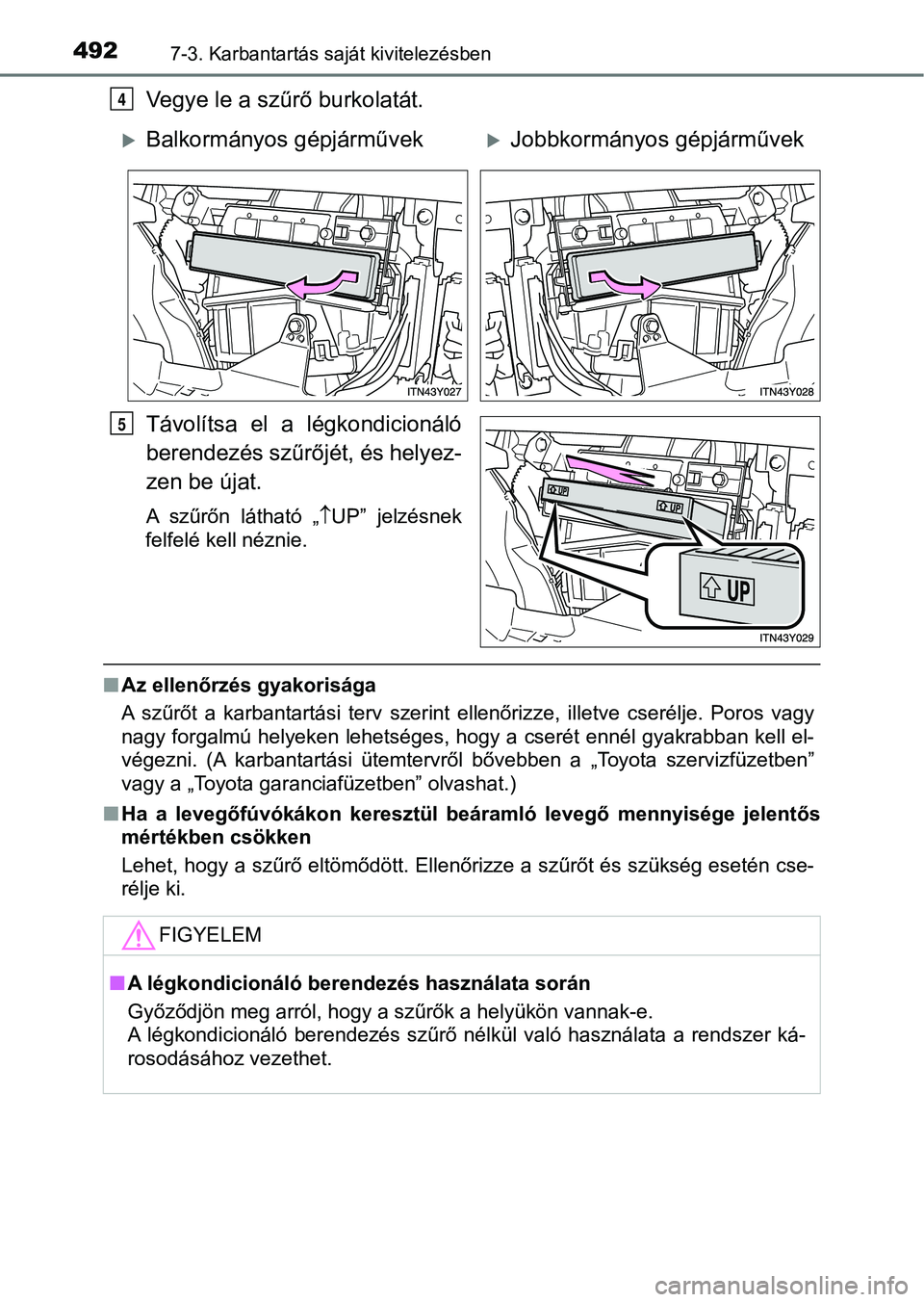

4927-3. Karbantartás saját kivitelezésben
Vegye le a szűrő burkolatát.
Távolítsa el a légkondicionáló
berendezés szűrőjét, és helyez-
zen be újat.
A szűrőn látható „UP” jelzésnek
felfelé kell néznie.
n Az ellenőrzés gyakorisága
A szűrőt a karbantartási terv szerint ellenőrizze, illetve cserélje. Poros vagy
nagy forgalmú helyeken lehetséges, hogy a cserét ennél gyakrabb an kell el-
végezni. (A karbantartási ütemtervről bővebben a „Toyota szervi zfüzetben”
vagy a „Toyota garanciafüzetben” olvashat.)
n Ha a levegőfúvókákon keresztül beáramló levegő mennyisége jelen tős
mértékben csökken
Lehet, hogy a szűrő eltömődött. Ellenőrizze a szűrőt és szükség esetén cse-
rélje ki.
4
Balkormányos gépjárművekJobbkormányos gépjárművek
5
FIGYELEM
n A légkondicionáló berendezés használata során
Győződjön meg arról, hogy a szűrők a helyükön vannak-e.
A légkondicionáló berendezés szűrő nélkül való használata a ren dszer ká-
rosodásához vezethet.

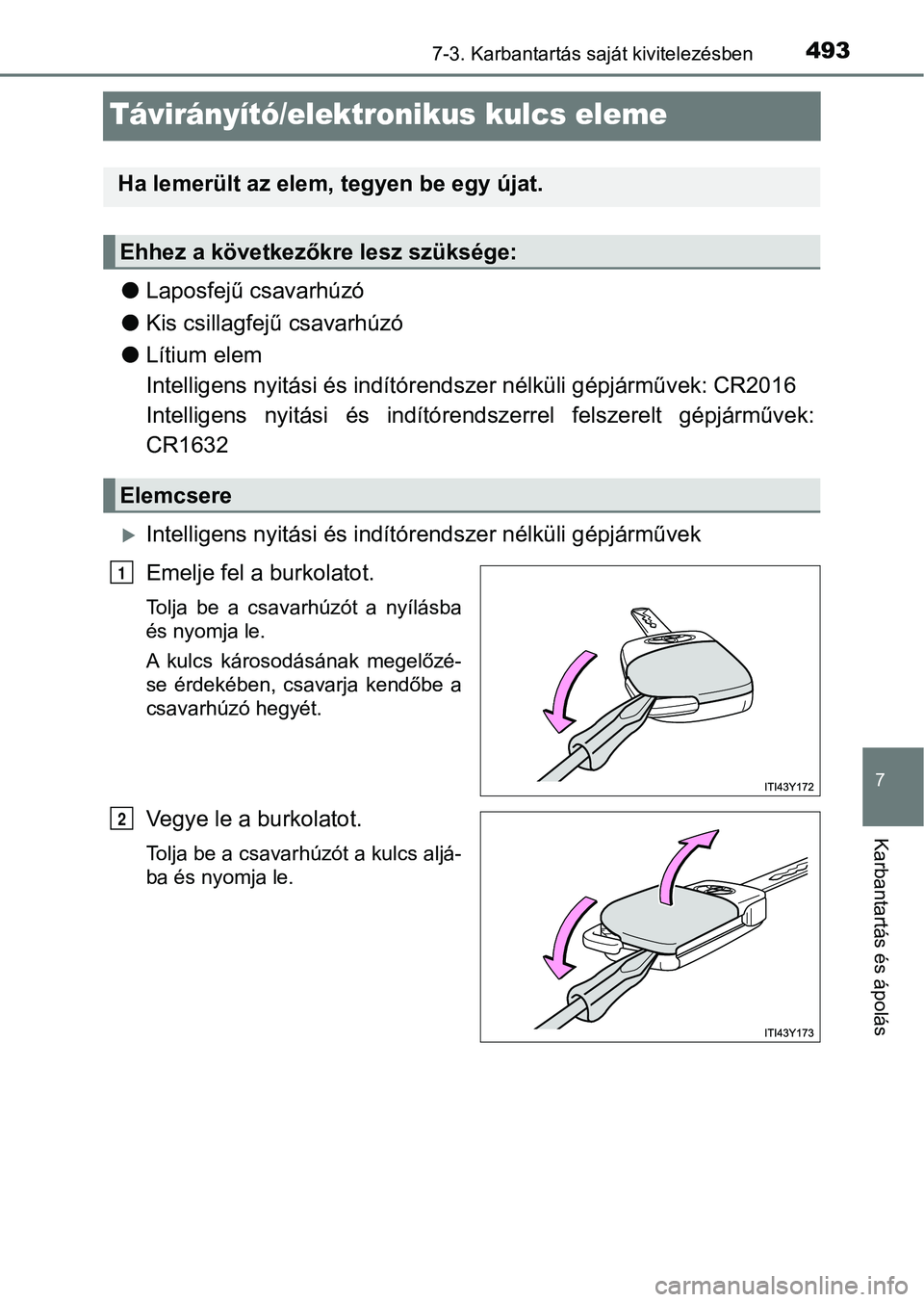

4937-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Távirányító/elektronikus kulcs eleme
lLaposfejű csavarhúzó
l Kis csillagfejű csavarhúzó
l Lítium elem
Intelligens nyitási és indítórend szer nélküli gépjárművek: CR20 16
Intelligens nyitási és indítórendszerrel felszerelt gépjárművek :
CR1632
Intelligens nyitási és indítór endszer nélküli gépjárművek
Emelje fel a burkolatot.
Tolja be a csavarhúzót a nyílásba
és nyomja le.
A kulcs károsodásának megelőzé-
se érdekében, csavarja kendőbe a
csavarhúzó hegyét.
Vegye le a burkolatot.
Tolja be a csavarhúzót a kulcs aljá-
ba és nyomja le.
Ha lemerült az elem, tegyen be egy újat.
Ehhez a következőkre lesz szüksége:
Elemcsere
1
2

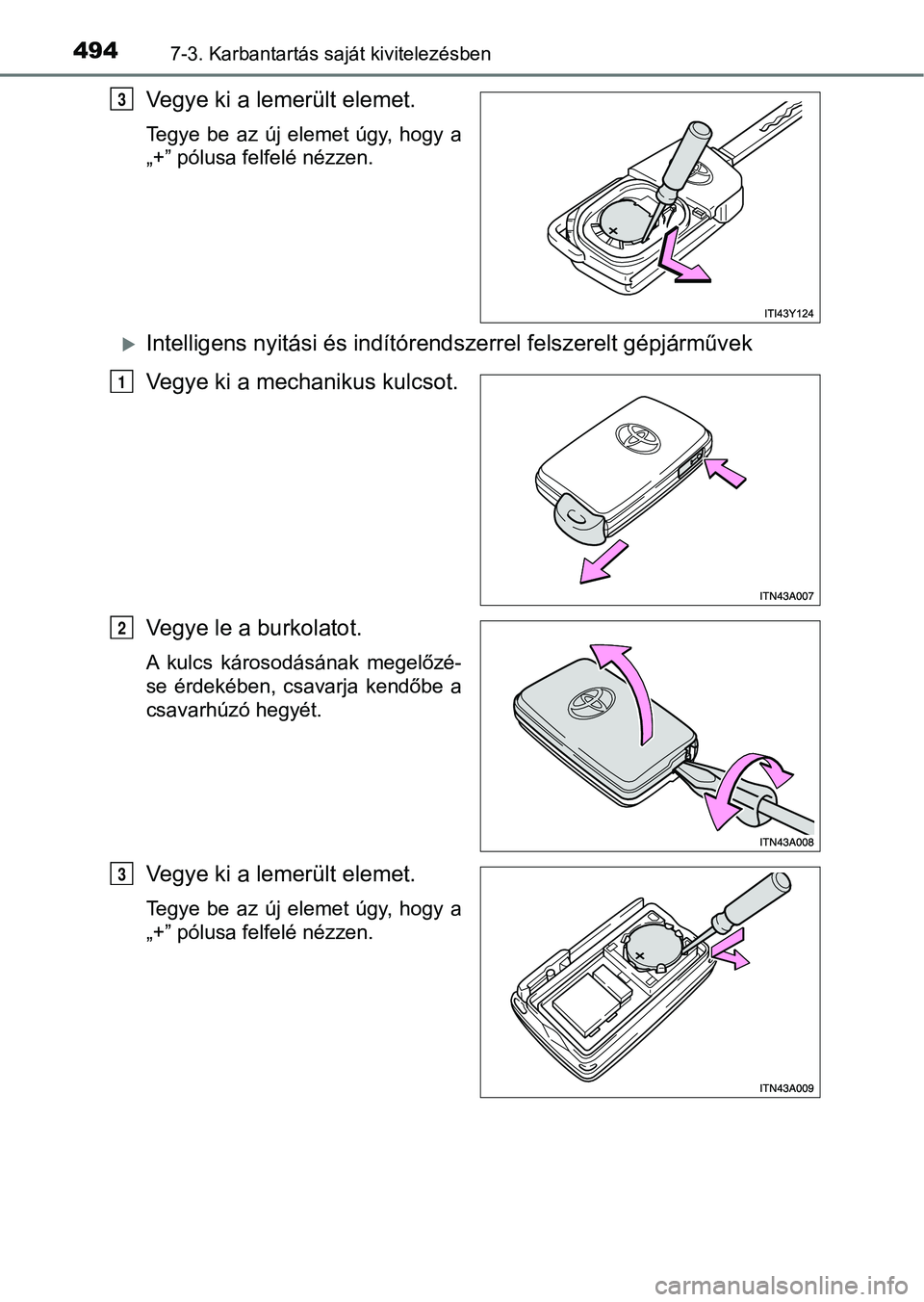

4947-3. Karbantartás saját kivitelezésben
Vegye ki a lemerült elemet.
Tegye be az új elemet úgy, hogy a
„+” pólusa felfelé nézzen.
Intelligens nyitási és indítórendszerrel felszerelt gépjárművek
Vegye ki a mechan ikus kulcsot.
Vegye le a burkolatot.
A kulcs károsodásának megelőzé-
se érdekében, csavarja kendőbe a
csavarhúzó hegyét.
Vegye ki a lemerült elemet.
Tegye be az új elemet úgy, hogy a
„+” pólusa felfelé nézzen.
3
1
2
3

4957-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

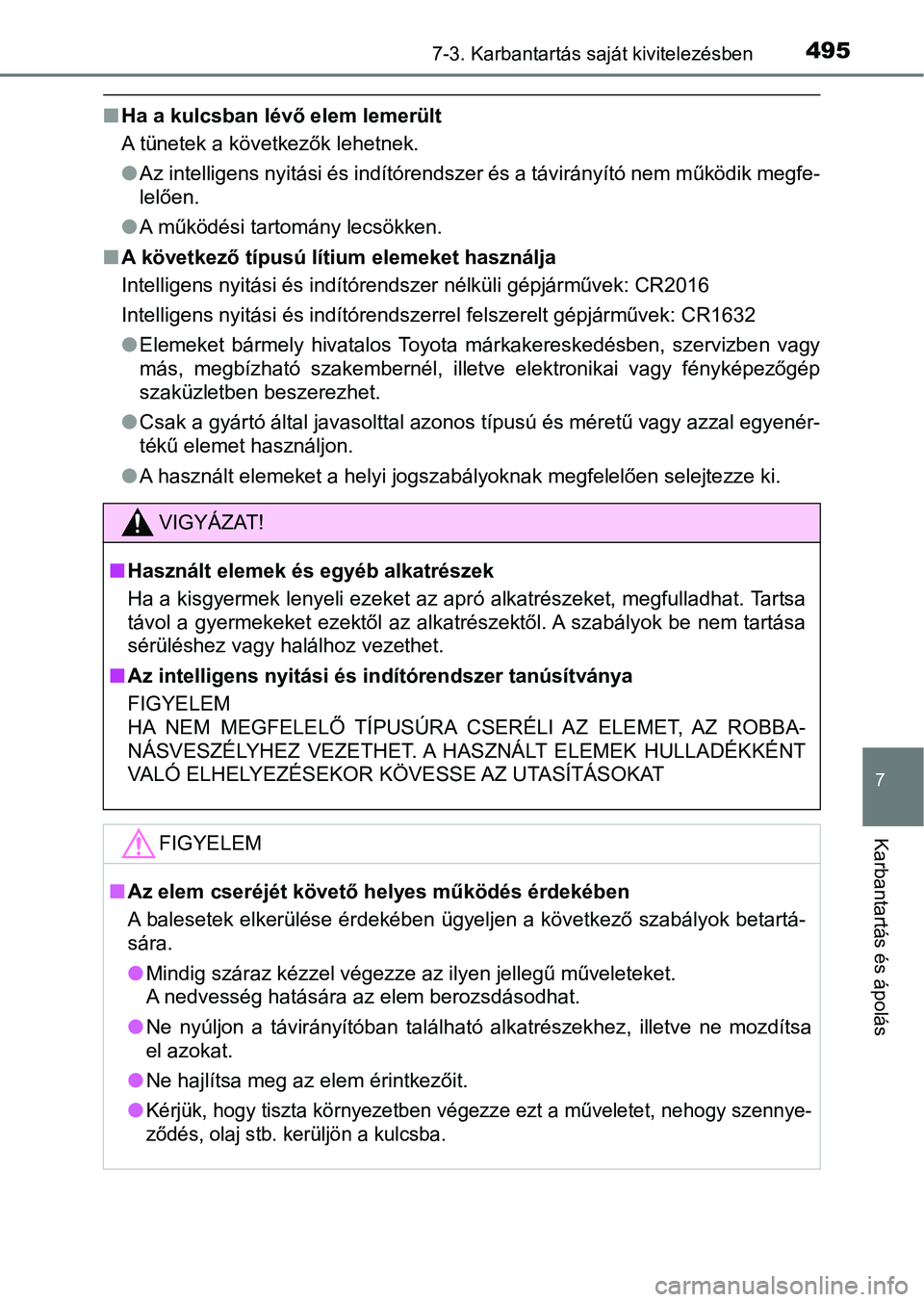

nHa a kulcsban lévő elem lemerült
A tünetek a következők lehetnek.
lAz intelligens nyitási és indítórendszer és a távirányító nem m űködik megfe-
lelően.
l A működési tartomány lecsökken.
n A következő típusú lítium elemeket használja
Intelligens nyitási és indítórendszer nélküli gépjárművek: CR20 16
Intelligens nyitási és indítórendszerrel felszerelt gépjárművek : CR1632
l Elemeket bármely hivatalos Toyota márkakereskedésben, szervizbe n vagy
más, megbízható szakembernél, illetve elektronikai vagy fényképezőgép
szaküzletben beszerezhet.
l Csak a gyártó által javasolttal azonos típusú és méretű vagy azzal egyenér-
tékű elemet használjon.
l A használt elemeket a helyi jogszabályoknak megfelelően selejte zze ki.
VIGYÁZAT!
nHasznált elemek és egyéb alkatrészek
Ha a kisgyermek lenyeli ezeket az apró alkatrészeket, megfullad hat. Tartsa
távol a gyermekeket ezektől az alkatrészektől. A szabályok be n em tartása
sérüléshez vagy halálhoz vezethet.
n Az intelligens nyitási és indítórendszer tanúsítványa
FIGYELEM
HA NEM MEGFELELŐ TÍPUSÚRA CSERÉLI AZ ELEMET, AZ ROBBA-
NÁSVESZÉLYHEZ VEZETHET. A HASZNÁLT ELEMEK HULLADÉKKÉNT
VALÓ ELHELYEZÉSEKOR KÖVESSE AZ UTASÍTÁSOKAT
FIGYELEM
nAz elem cseréjét követő helyes működés érdekében
A balesetek elkerülése érdekében ügyeljen a következő szabályok betartá-
sára.
l Mindig száraz kézzel végezze az ilyen jellegű műveleteket.
A nedvesség hatására az elem berozsdásodhat.
l Ne nyúljon a távirányítóban található alkatrészekhez, illetve ne mozdítsa
el azokat.
l Ne hajlítsa meg az elem érintkezőit.
l
Kérjük, hogy tiszta környezetben végezze ezt a műveletet, nehogy szennye-
ződés, olaj stb. k erüljön a kulcsba.

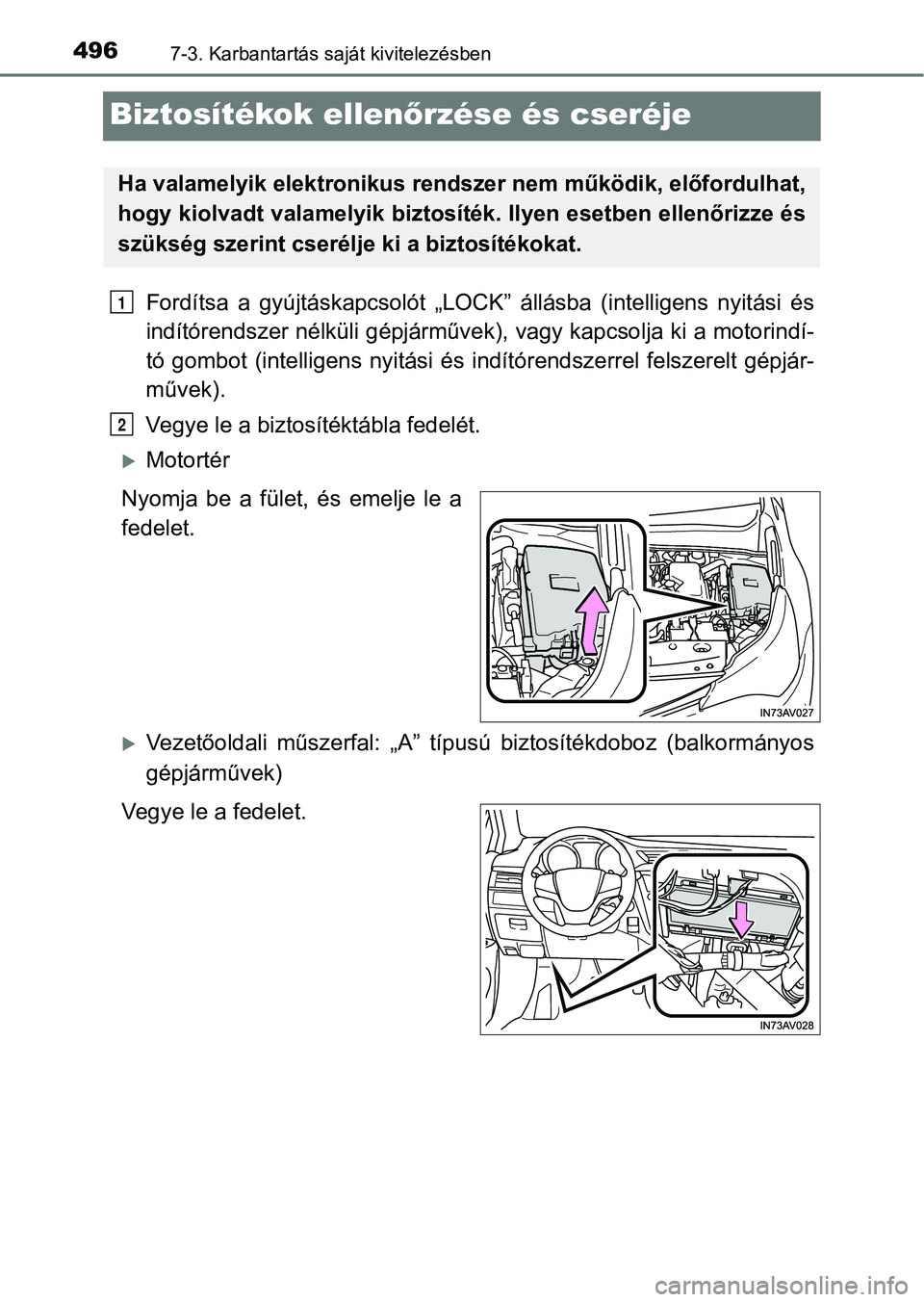

4967-3. Karbantartás saját kivitelezésben
Biztosítékok ellenőrzése és cseréje
Fordítsa a gyújtáskapcsolót „LOCK” állásba (intelligens nyitási és
indítórendszer nélküli gépjárművek), vagy kapcsolja ki a motori ndí-
tó gombot (intelligens nyitási és indítórendszerrel felszerelt gépjár-
művek).
Vegye le a biztosítéktábla fedelét.
Motortér
Nyomja be a fület, és emelje le a
fedelet.
Vezetőoldali műszerfal: „A” típusú biztosítékdoboz (balkormányo s
gépjárművek)
Vegye le a fedelet.
Ha valamelyik elektronikus rend szer nem működik, előfordulhat,
hogy kiolvadt valamelyik biztosít ék. Ilyen esetben ellenőrizze és
szükség szerint cserélje ki a biztosítékokat.
1
2

4977-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

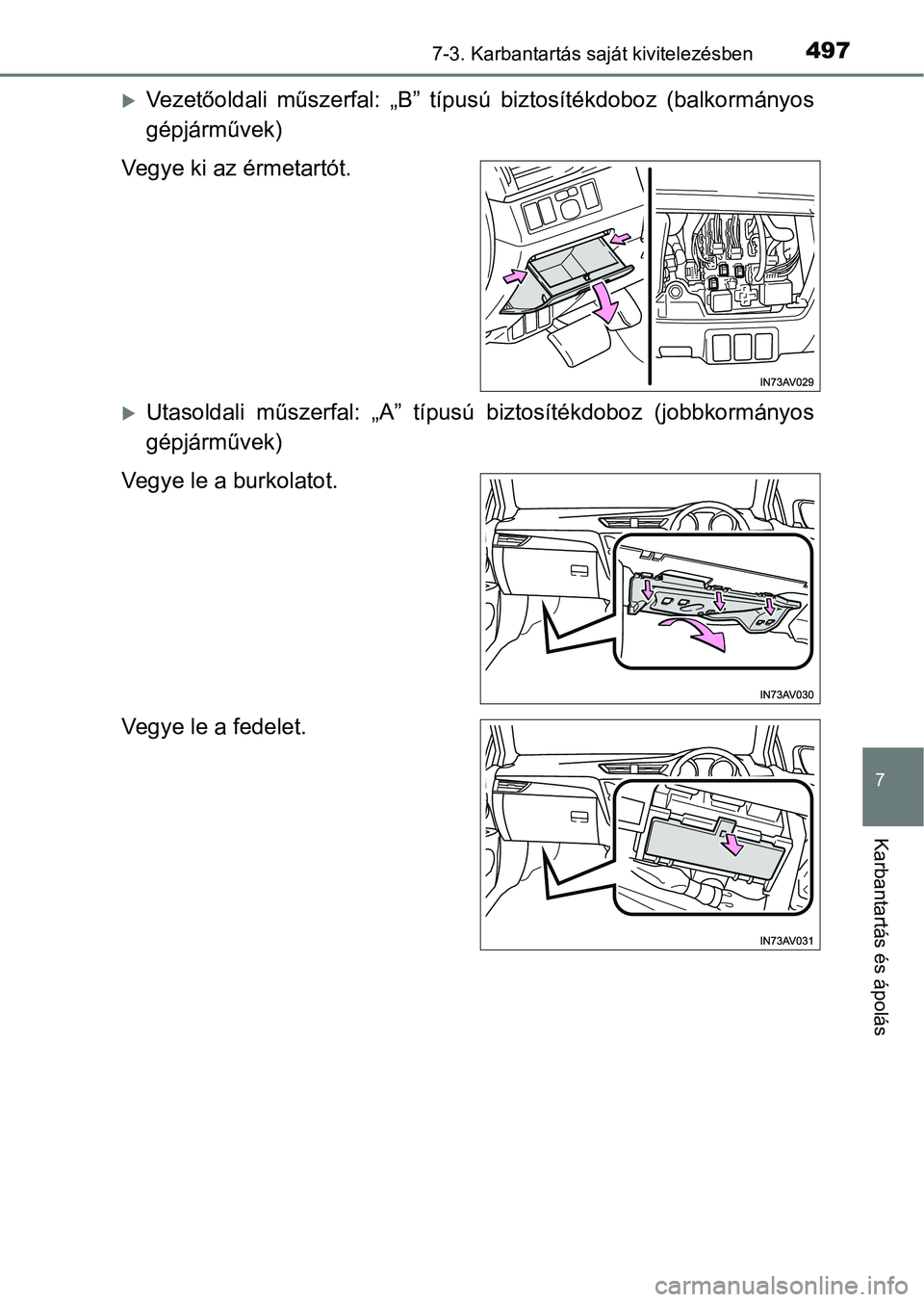

Vezetőoldali műszerfal: „B” típusú biztosítékdoboz (balkormányos
gépjárművek)
Vegye ki az érmetartót.
Utasoldali műszerfal: „A” típus ú biztosítékdoboz (jobbkormányos
gépjárművek)
Vegye le a burkolatot.
Vegye le a fedelet.

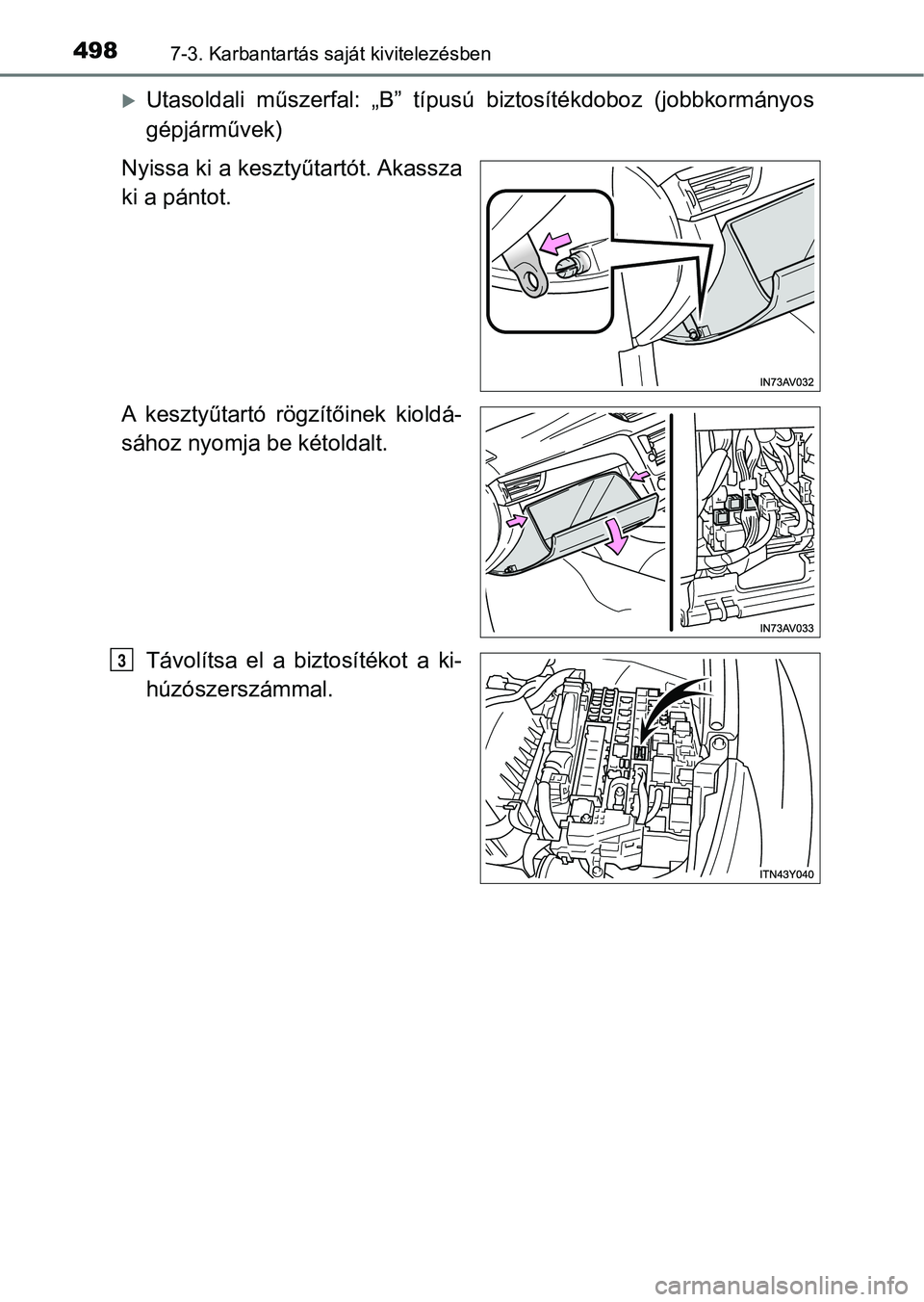

4987-3. Karbantartás saját kivitelezésben
Utasoldali műszerfal: „B” típusú biztosítékdoboz (jobbkormányos
gépjárművek)
Nyissa ki a kesztyűtartót. Akassza
ki a pántot.
A kesztyűtartó rögzítőinek kioldá-
sához nyomja be kétoldalt.
Távolítsa el a biztosítékot a ki-
húzószerszámmal.
3

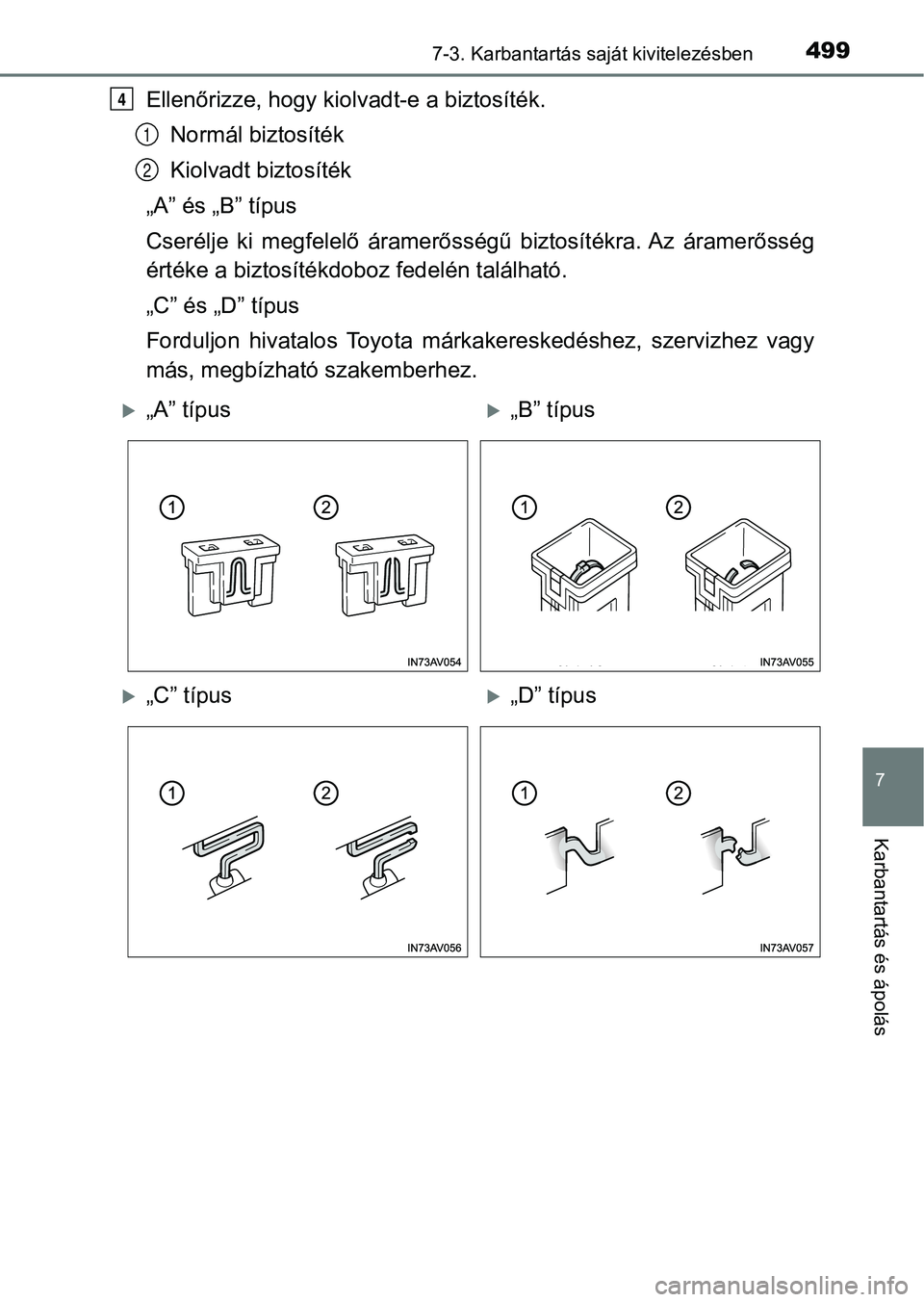

4997-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Ellenőrizze, hogy kiolvadt-e a biztosíték.Normál biztosíték
Kiolvadt biztosíték
„A” és „B” típus
Cserélje ki megfelelő áramerősségű biztosítékra. Az áramerősség
értéke a biztosítékdo boz fedelén található.
„C” és „D” típus
Forduljon hivatalos Toyota márkakereskedéshez, szervizhez vagy
más, megbízható szakemberhez.4
1
2
„A” típus„B” típus
„C” típus„D” típus

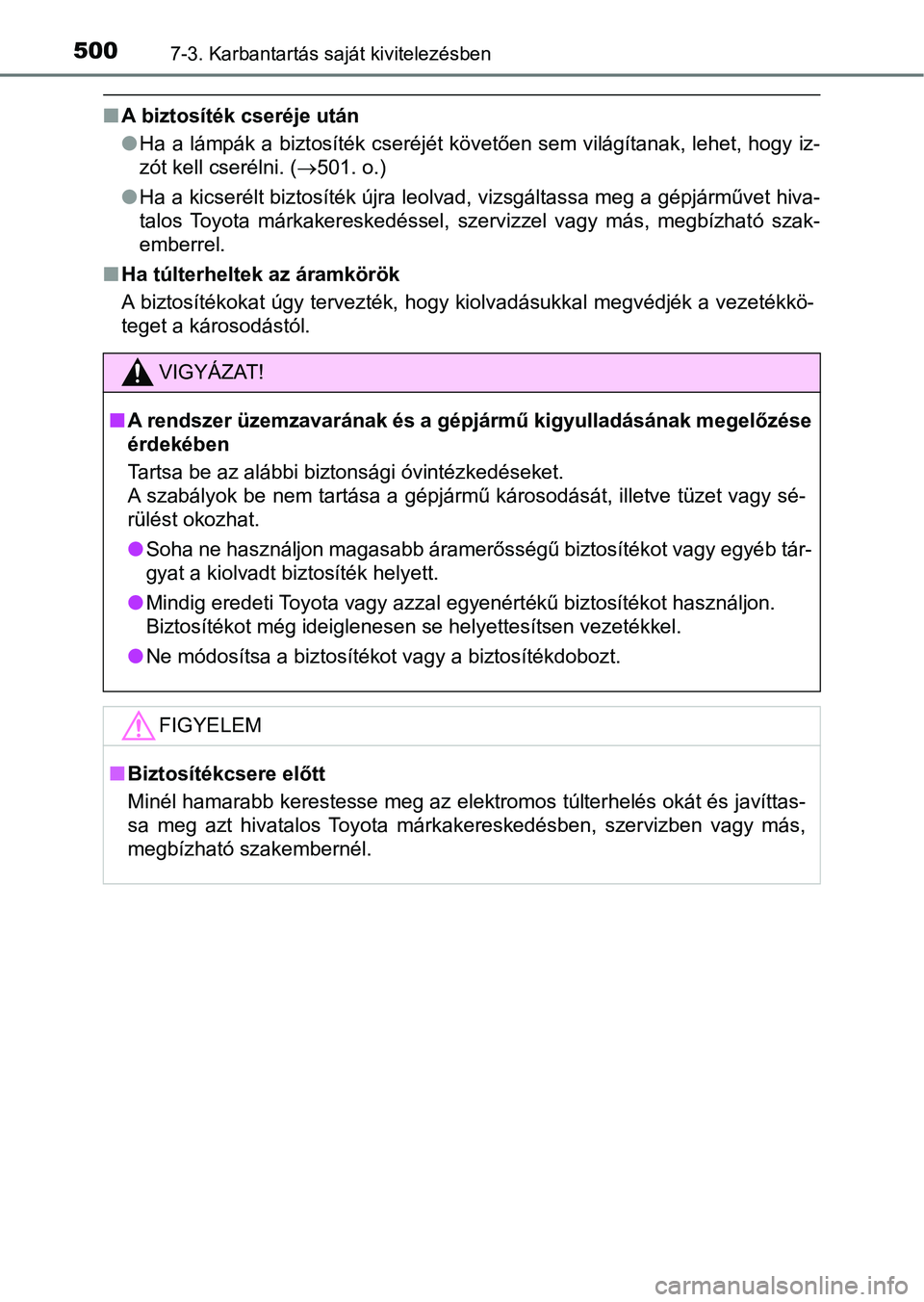

5007-3. Karbantartás saját kivitelezésben
nA biztosíték cseréje után
lHa a lámpák a biztosíték cseréjét követően sem világítanak, leh et, hogy iz-
zót kell cserélni. ( 501. o.)
l Ha a kicserélt biztosíték újra leolvad, vizsgáltassa meg a gépj árművet hiva-
talos Toyota márkakereskedéssel, szervizzel vagy más, megbízhat ó szak-
emberrel.
n Ha túlterheltek az áramkörök
A biztosítékokat úgy tervezték, hogy kiolvadásukkal megvédjék a vezetékkö-
teget a károsodástól.
VIGYÁZAT!
nA rendszer üzemzavarának és a gépjármű kigyulladásának megelőzé se
érdekében
Tartsa be az alábbi biztonsági óvintézkedéseket.
A szabályok be nem tartása a gépjármű károsodását, illetve tüze t vagy sé-
rülést okozhat.
l Soha ne használjon magasabb áramerősségű biztosítékot vagy egyé b tár-
gyat a kiolvadt biztosíték helyett.
l Mindig eredeti Toyota vagy azzal egyenértékű biztosítékot haszn áljon.
Biztosítékot még ideiglenesen se helyettesítsen vezetékkel.
l Ne módosítsa a biztosítékot vagy a biztosítékdobozt.
FIGYELEM
nBiztosítékcsere előtt
Minél hamarabb kerestesse meg az elektromos túlterhelés okát és javíttas-
sa meg azt hivatalos Toyota márkakereskedésben, szervizben vagy más,
megbízható szakembernél.
