2. Kombiinstrument
Kombiinstrument
AYGO_OM_Europe_OM99Q26M

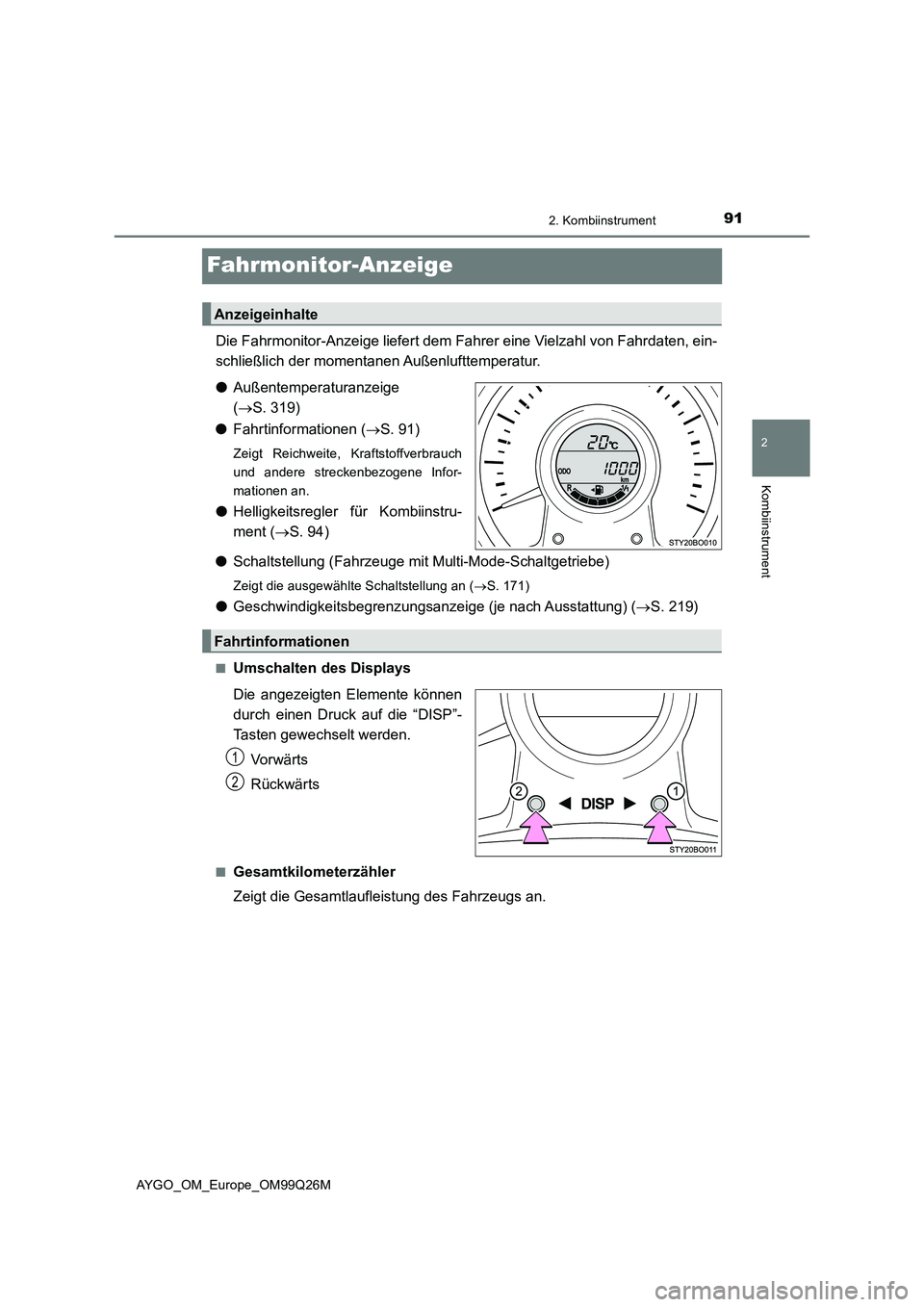

Fahrmonitor-Anzeige
Die Fahrmonitor-Anzeige liefert dem Fahrer eine Vielzahl von Fahrdaten, ein-
schließlich der momentanen Außenlufttemperatur.
● Außentemperaturanzeige
( S. 319)
● Fahrtinformationen (S. 91)
Zeigt Reichweite, Kraftstoffverbrauch
und andere streckenbezogene Infor-
mationen an.
● Helligkeitsregler für Kombiinstru-
ment ( S. 94)
● Schaltstellung (Fahrzeuge mit Multi-Mode-Schaltgetriebe)
Zeigt die ausgewählte Schaltstellung an (S. 171)
●Geschwindigkeitsbegrenzungsanzeige (je nach Ausstattung) (S. 219)
■Umschalten des Displays
Die angezeigten Elemente können
durch einen Druck auf die “DISP”-
Tasten gewechselt werden.
Vo r w ä r t s
Rückwärts
■Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
Anzeigeinhalte
Fahrtinformationen
1
2

922. Kombiinstrument
AYGO_OM_Europe_OM99Q26M

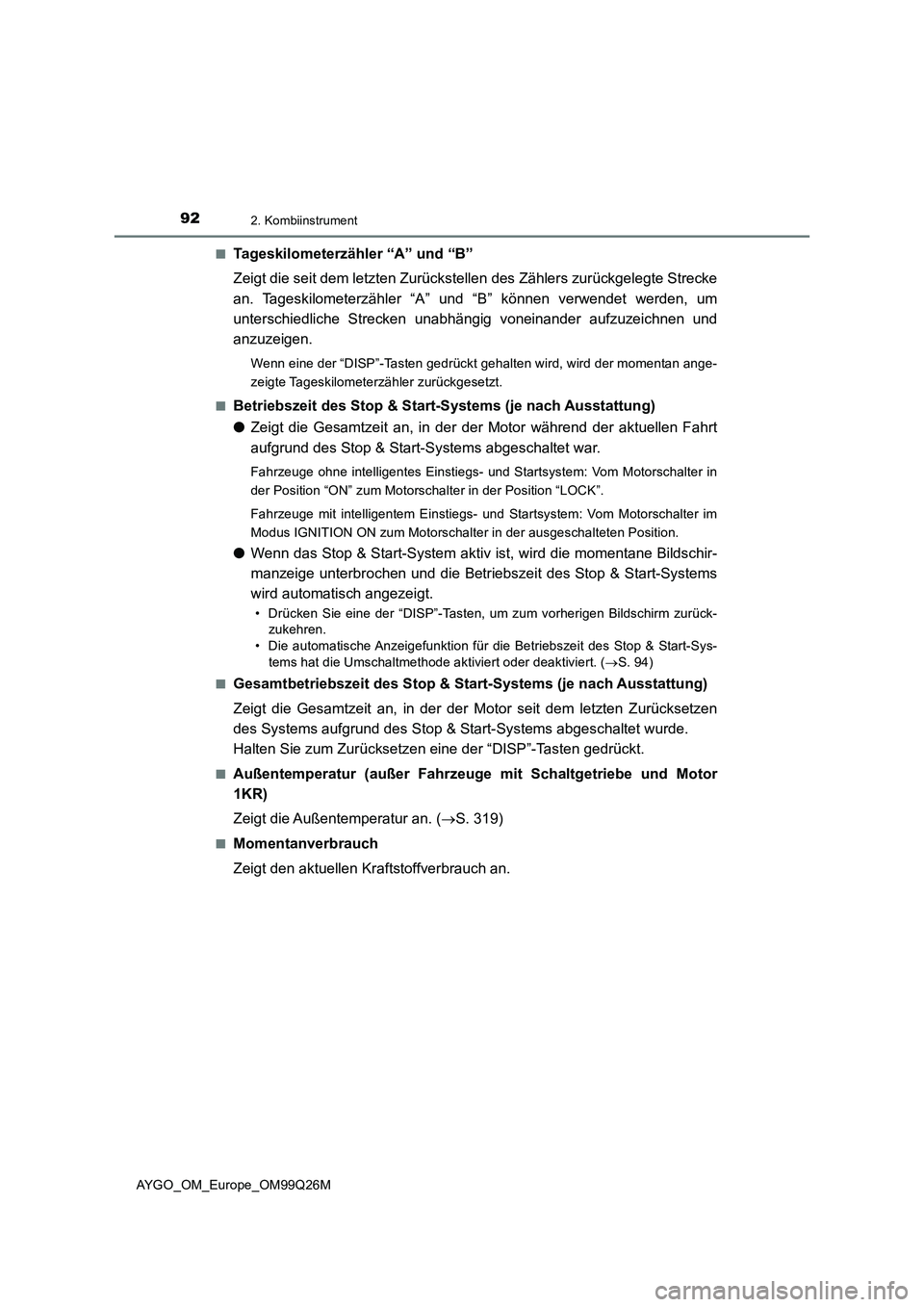

■Tageskilometerzähler “A” und “B”
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke
an. Tageskilometerzähler “A” und “B” können verwendet werden, um
unterschiedliche Strecken unabhängig voneinander aufzuzeichnen und
anzuzeigen.
Wenn eine der “DISP”-Tasten gedrückt gehalten wird, wird der momentan ange-
zeigte Tageskilometerzähler zurückgesetzt.
■Betriebszeit des Stop & Star t-Systems (je nach Ausstattung)
● Zeigt die Gesamtzeit an, in der der Motor während der aktuellen Fahrt
aufgrund des Stop & Start-Systems abgeschaltet war.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Vom Motorschalter in
der Position “ON” zum Motorschalter in der Position “LOCK”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Vom Motorschalter im
Modus IGNITION ON zum Motorschalter in der ausgeschalteten Position.
● Wenn das Stop & Start-System aktiv ist, wird die momentane Bildschir-
manzeige unterbrochen und die Betriebszeit des Stop & Start-Systems
wird automatisch angezeigt.
• Drücken Sie eine der “DISP”-Tasten, um zum vorherigen Bildschirm zurück-
zukehren.
• Die automatische Anzeigefunktion für die Betriebszeit des Stop & Start-Sys-
tems hat die Umschaltmethode aktiviert oder deaktiviert. ( S. 94)
■Gesamtbetriebszeit des Stop & St art-Systems (je nach Ausstattung)
Zeigt die Gesamtzeit an, in der der Motor seit dem letzten Zurücksetzen
des Systems aufgrund des Stop & Start-Systems abgeschaltet wurde.
Halten Sie zum Zurücksetzen eine der “DISP”-Tasten gedrückt.
■Außentemperatur (außer Fahrzeuge mit Schaltgetriebe und Motor
1KR)
Zeigt die Außentemperatur an. ( S. 319)
■Momentanverbrauch
Zeigt den aktuellen Kraftstoffverbrauch an.

932. Kombiinstrument
2
Kombiinstrument
AYGO_OM_Europe_OM99Q26M

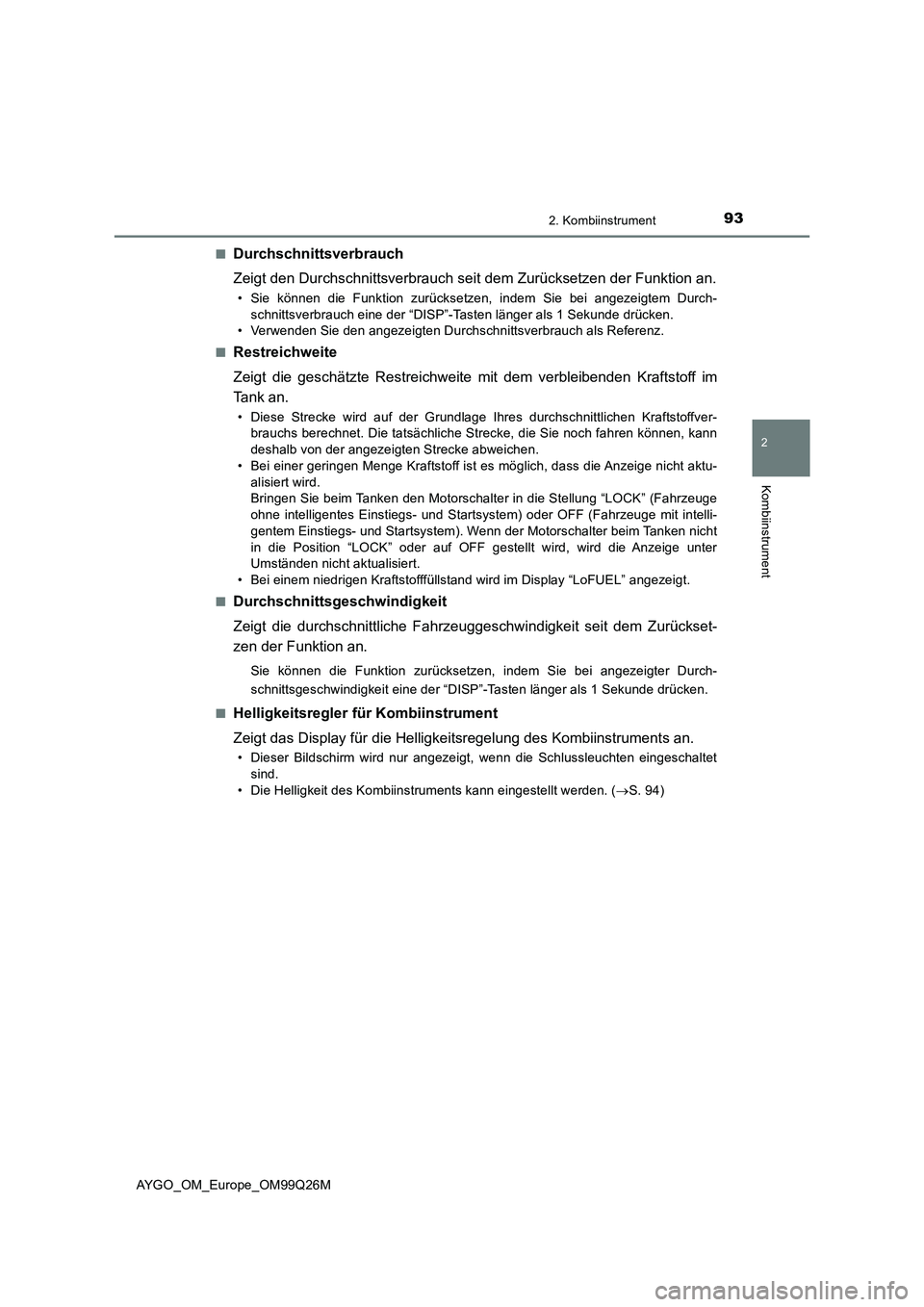

■Durchschnittsverbrauch
Zeigt den Durchschnittsverbrauch seit dem Zurücksetzen der Funktion an.
• Sie können die Funktion zurücksetzen, indem Sie bei angezeigtem Durch-
schnittsverbrauch eine der “DISP”-Tasten länger als 1 Sekunde drücken.
• Verwenden Sie den angezeigten Durchschnittsverbrauch als Referenz.
■Restreichweite
Zeigt die geschätzte Restreichweite mit dem verbleibenden Kraftstoff im
Tank an.
• Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Bei einer geringen Menge Kraftstoff ist es möglich, dass die Anzeige nicht aktu-
alisiert wird.
Bringen Sie beim Tanken den Motorschalter in die Stellung “LOCK” (Fahrzeuge
ohne intelligentes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intelli-
gentem Einstiegs- und Startsystem). Wenn der Motorschalter beim Tanken nicht
in die Position “LOCK” oder auf OFF gestellt wird, wird die Anzeige unter
Umständen nicht aktualisiert.
• Bei einem niedrigen Kraftstofffüllstand wird im Display “LoFUEL” angezeigt.
■Durchschnittsgeschwindigkeit
Zeigt die durchschnittliche Fahrzeugges chwindigkeit seit dem Zurückset-
zen der Funktion an.
Sie können die Funktion zurücksetzen, indem Sie bei angezeigter Durch-
schnittsgeschwindigkeit eine der “DISP”-Tasten länger als 1 Sekunde drücken.
■Helligkeitsregler für Kombiinstrument
Zeigt das Display für die Helligkeitsregelung des Kombiinstruments an.
• Dieser Bildschirm wird nur angezeigt, wenn die Schlussleuchten eingeschaltet
sind.
• Die Helligkeit des Kombiinstruments kann eingestellt werden. ( S. 94)

942. Kombiinstrument
AYGO_OM_Europe_OM99Q26M

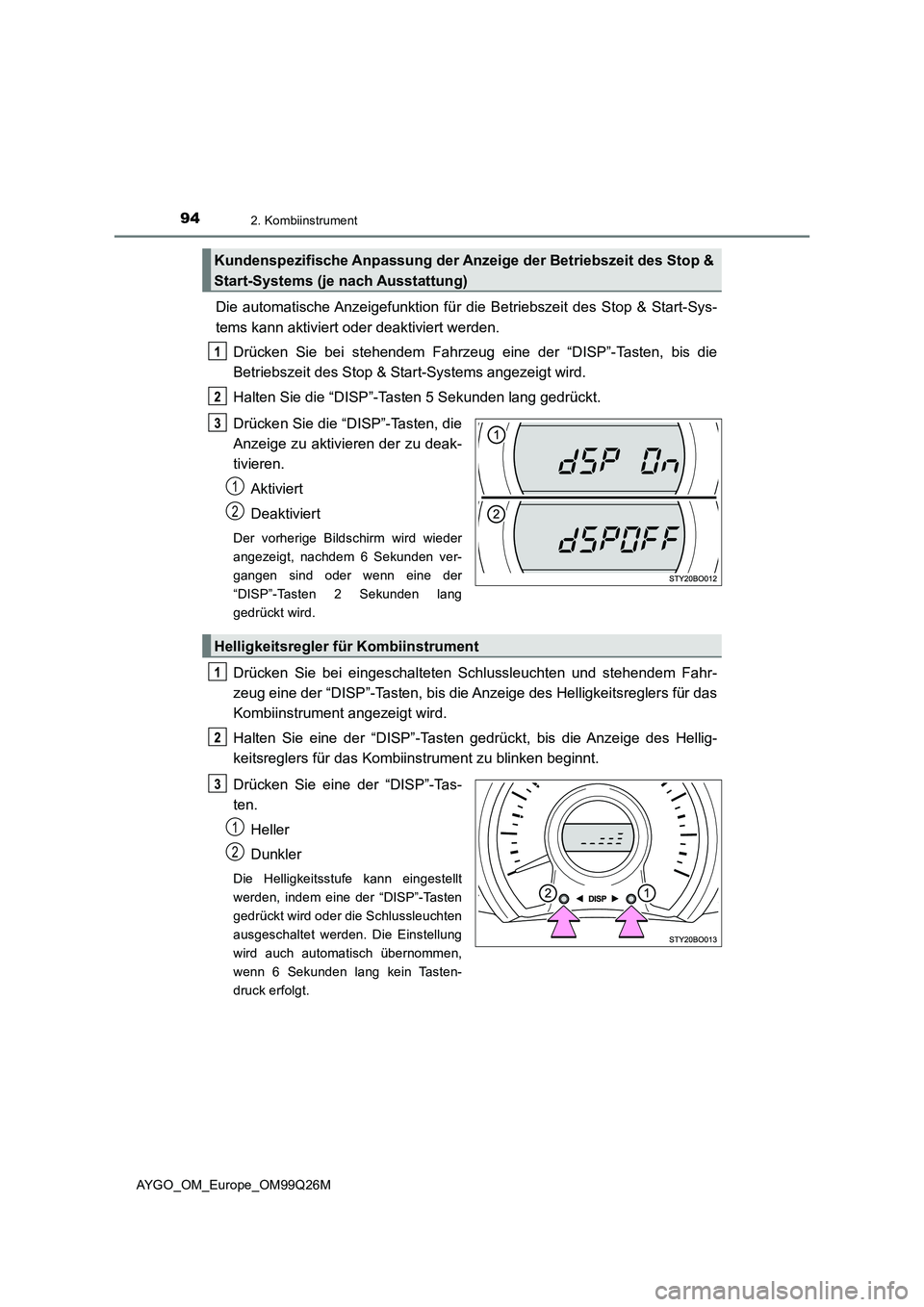

Die automatische Anzeigefunktion für die Betriebszeit des Stop & Start-Sys-
tems kann aktiviert oder deaktiviert werden.
Drücken Sie bei stehendem Fahrzeug eine der “DISP”-Tasten, bis die
Betriebszeit des Stop & Start-Systems angezeigt wird.
Halten Sie die “DISP”-Tasten 5 Sekunden lang gedrückt.
Drücken Sie die “DISP”-Tasten, die
Anzeige zu aktivieren der zu deak-
tivieren.
Aktiviert
Deaktiviert
Der vorherige Bildschirm wird wieder
angezeigt, nachdem 6 Sekunden ver-
gangen sind oder wenn eine der
“DISP”-Tasten 2 Sekunden lang
gedrückt wird.
Drücken Sie bei eingeschalteten Schlussleuchten und stehendem Fahr-
zeug eine der “DISP”-Tasten, bis die Anzeige des Helligkeitsreglers für das
Kombiinstrument angezeigt wird.
Halten Sie eine der “DISP”-Tasten gedrückt, bis die Anzeige des Hellig-
keitsreglers für das Kombiinstrument zu blinken beginnt.
Drücken Sie eine der “DISP”-Tas-
ten.
Heller
Dunkler
Die Helligkeitsstufe kann eingestellt
werden, indem eine der “DISP”-Tasten
gedrückt wird oder die Schlussleuchten
ausgeschaltet werden. Die Einstellung
wird auch automatisch übernommen,
wenn 6 Sekunden lang kein Tasten-
druck erfolgt.
Kundenspezifische Anpassung der Anze ige der Betriebszeit des Stop &
Start-Systems (je nach Ausstattung)
1
2
Helligkeitsregler für Kombiinstrument
1
2

952. Kombiinstrument
2
Kombiinstrument
AYGO_OM_Europe_OM99Q26M

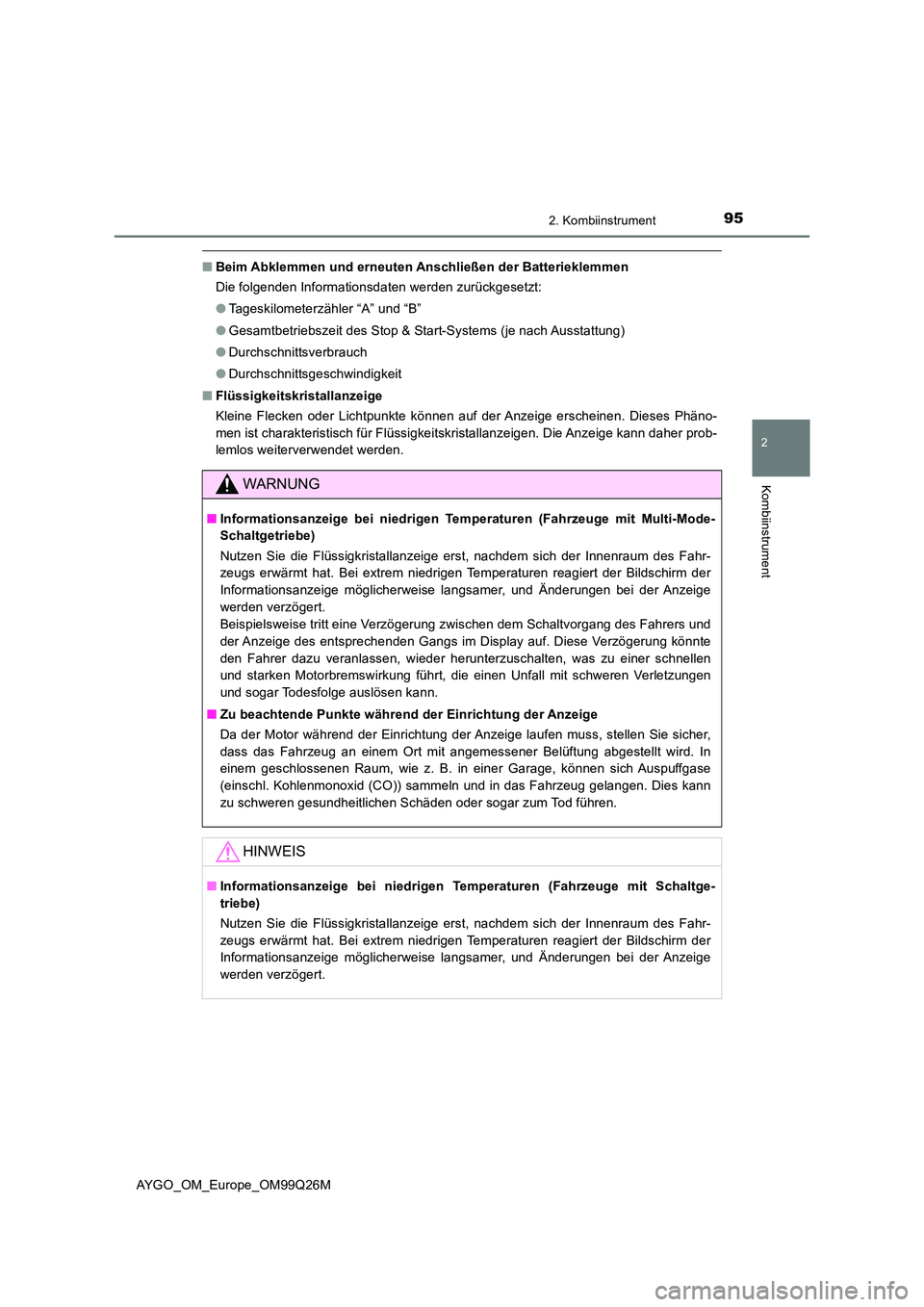

■Beim Abklemmen und erneuten Anschließen der Batterieklemmen
Die folgenden Informationsdaten werden zurückgesetzt:
● Tageskilometerzähler “A” und “B”
● Gesamtbetriebszeit des Stop & Start-Systems (je nach Ausstattung)
● Durchschnittsverbrauch
● Durchschnittsgeschwindigkeit
■ Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher prob-
lemlos weiterverwendet werden.
WARNUNG
■ Informationsanzeige bei niedrigen Temperaturen (Fahrzeuge mit Multi-Mode-
Schaltgetriebe)
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Bildschirm der
Informationsanzeige möglicherweise langsamer, und Änderungen bei der Anzeige
werden verzögert.
Beispielsweise tritt eine Verzögerung zwischen dem Schaltvorgang des Fahrers und
der Anzeige des entsprechenden Gangs im Display auf. Diese Verzögerung könnte
den Fahrer dazu veranlassen, wieder herunterzuschalten, was zu einer schnellen
und starken Motorbremswirkung führt, die einen Unfall mit schweren Verletzungen
und sogar Todesfolge auslösen kann.
■ Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid (CO)) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■ Informationsanzeige bei niedrigen Temperaturen (Fahrzeuge mit Schaltge-
triebe)
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Bildschirm der
Informationsanzeige möglicherweise langsamer, und Änderungen bei der Anzeige
werden verzögert.

962. Kombiinstrument
AYGO_OM_Europe_OM99Q26M

97
3

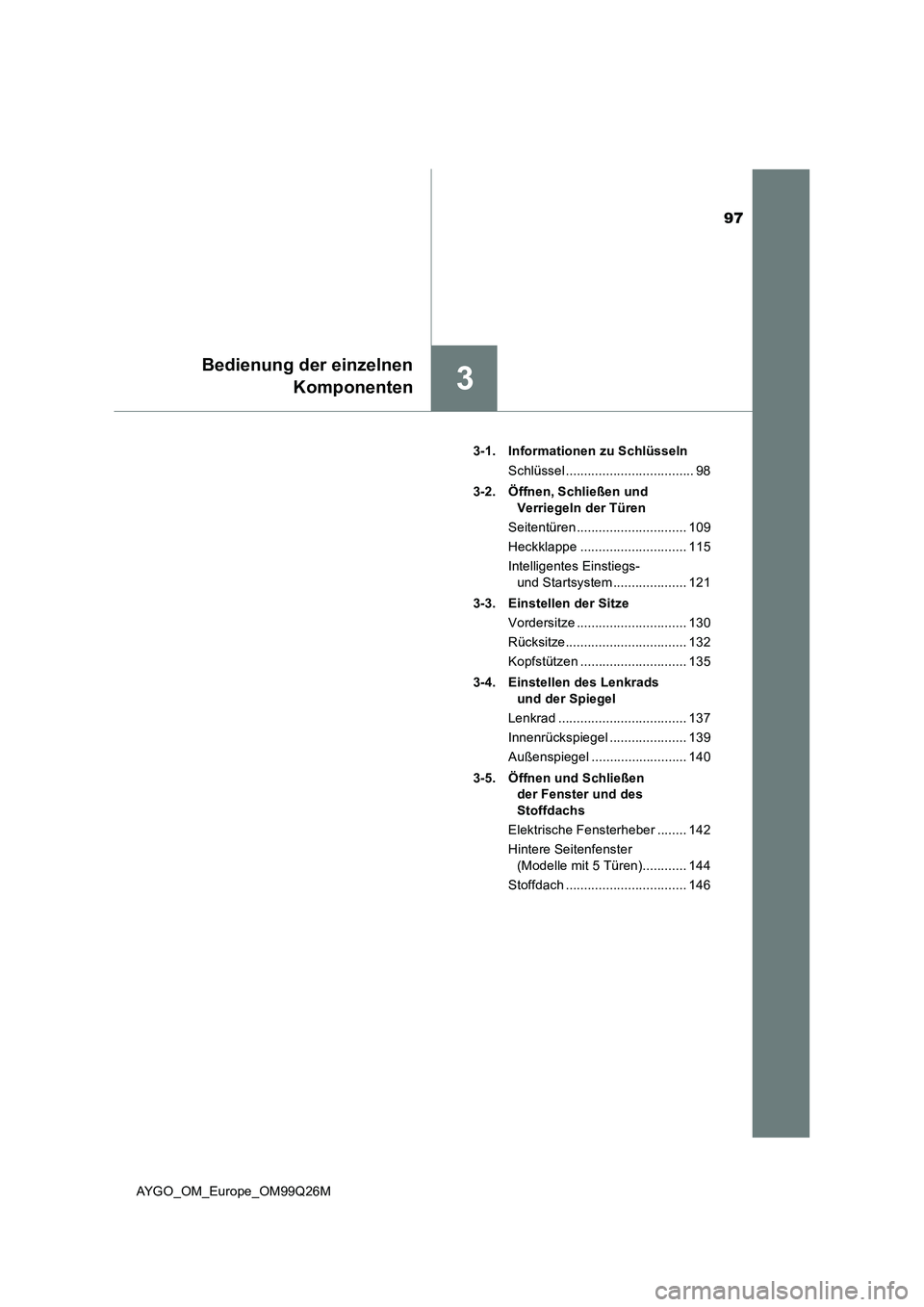

Bedienung der einzelnen
Komponenten
AYGO_OM_Europe_OM99Q26M
3-1. Informationen zu Schlüsseln
Schlüssel ................................... 98
3-2. Öffnen, Schließen und
Verriegeln der Türen
Seitentüren .............................. 109
Heckklappe ............................. 115
Intelligentes Einstiegs-
und Startsystem .................... 121
3-3. Einstellen der Sitze
Vordersitze .............................. 130
Rücksitze................................. 132
Kopfstützen ............................. 135
3-4. Einstellen des Lenkrads
und der Spiegel
Lenkrad ................................... 137
Innenrückspiegel ..................... 139
Außenspiegel .......................... 140
3-5. Öffnen und Schließen
der Fenster und des
Stoffdachs
Elektrische Fensterheber ........ 142
Hintere Seitenfenster
(Modelle mit 5 Türen)............ 144
Stoffdach ................................. 146

983-1. Informationen zu Schlüsseln
AYGO_OM_Europe_OM99Q26M

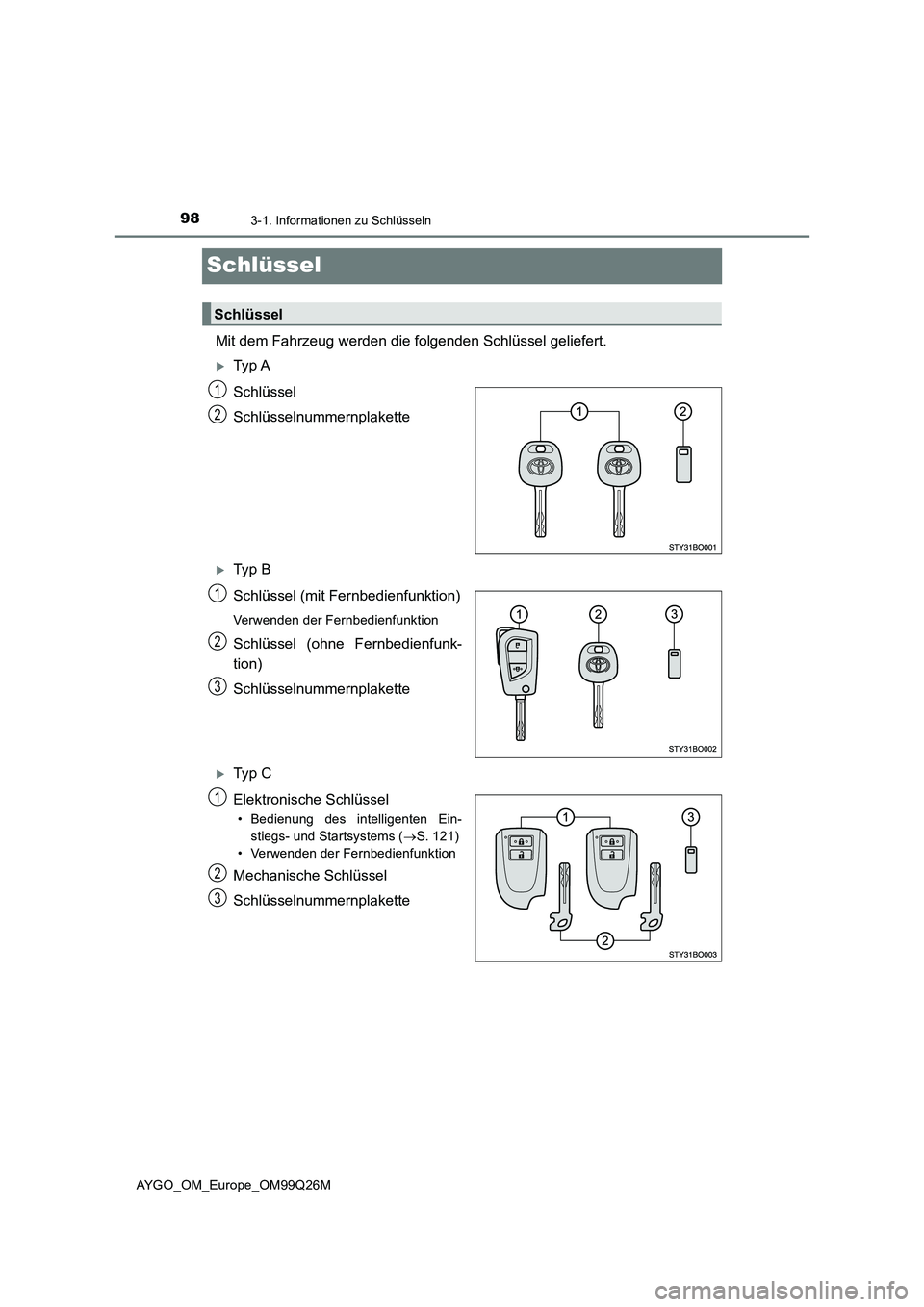

Schlüssel
Mit dem Fahrzeug werden die folgenden Schlüssel geliefert.
Ty p A
Schlüssel
Schlüsselnummernplakette
Ty p B
Schlüssel (mit Fernbedienfunktion)
Verwenden der Fernbedienfunktion
Schlüssel (ohne Fernbedienfunk-
tion)
Schlüsselnummernplakette
Ty p C
Elektronische Schlüssel
• Bedienung des intelligenten Ein-
stiegs- und Startsystems ( S. 121)
• Verwenden der Fernbedienfunktion
Mechanische Schlüssel
Schlüsselnummernplakette
Schlüssel
1
2
1
2
3
1
2
3

993-1. Informationen zu Schlüsseln
3
Bedienung der einzelnen Komponenten
AYGO_OM_Europe_OM99Q26M

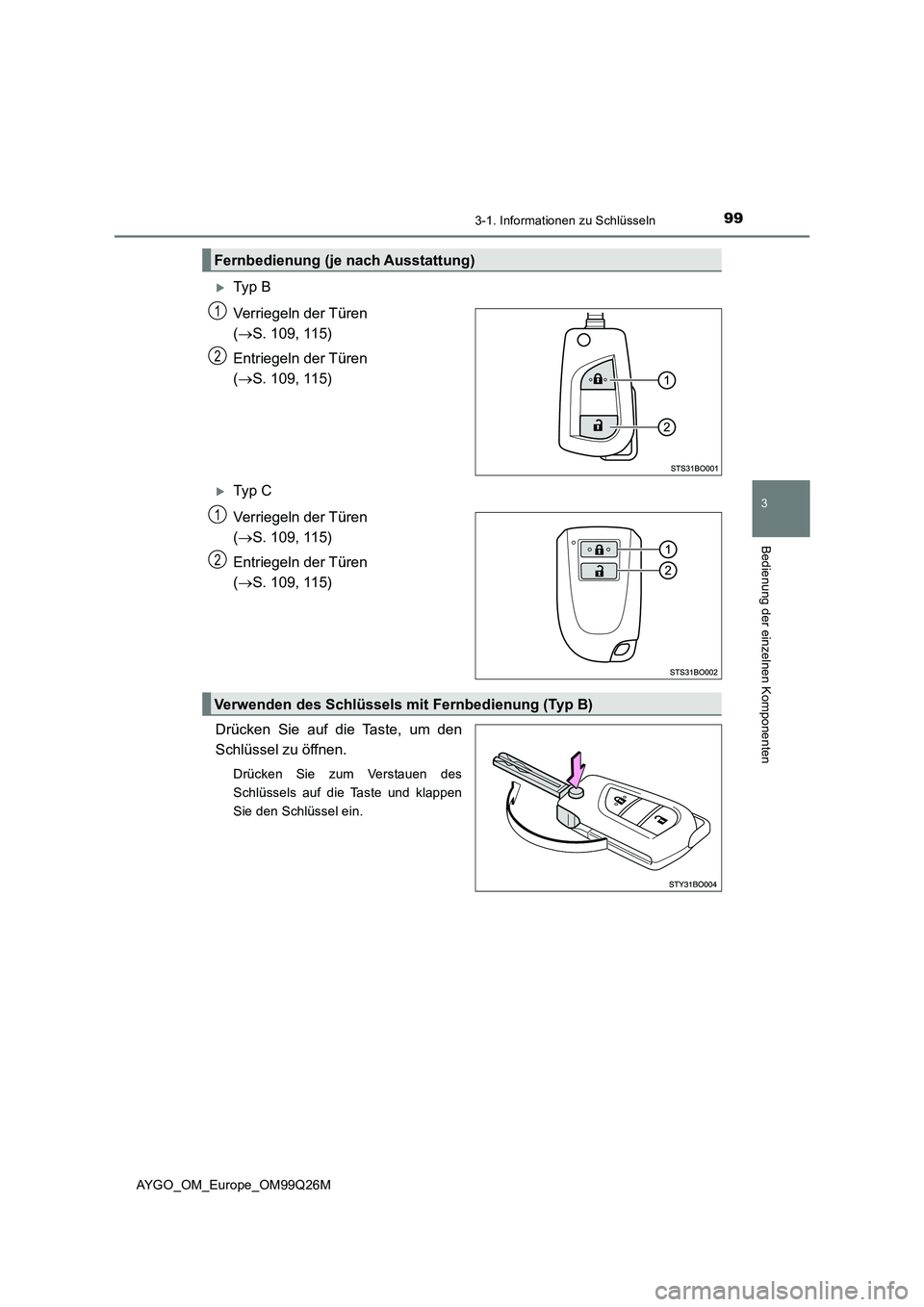

Ty p B
Verriegeln der Türen
( S. 109, 115)
Entriegeln der Türen
( S. 109, 115)
Ty p C
Verriegeln der Türen
( S. 109, 115)
Entriegeln der Türen
( S. 109, 115)
Drücken Sie auf die Taste, um den
Schlüssel zu öffnen.
Drücken Sie zum Verstauen des
Schlüssels auf die Taste und klappen
Sie den Schlüssel ein.
Fernbedienung (je nach Ausstattung)
1
2
1
2
Verwenden des Schlüssels mit Fernbedienung (Typ B)

1003-1. Informationen zu Schlüsseln
AYGO_OM_Europe_OM99Q26M

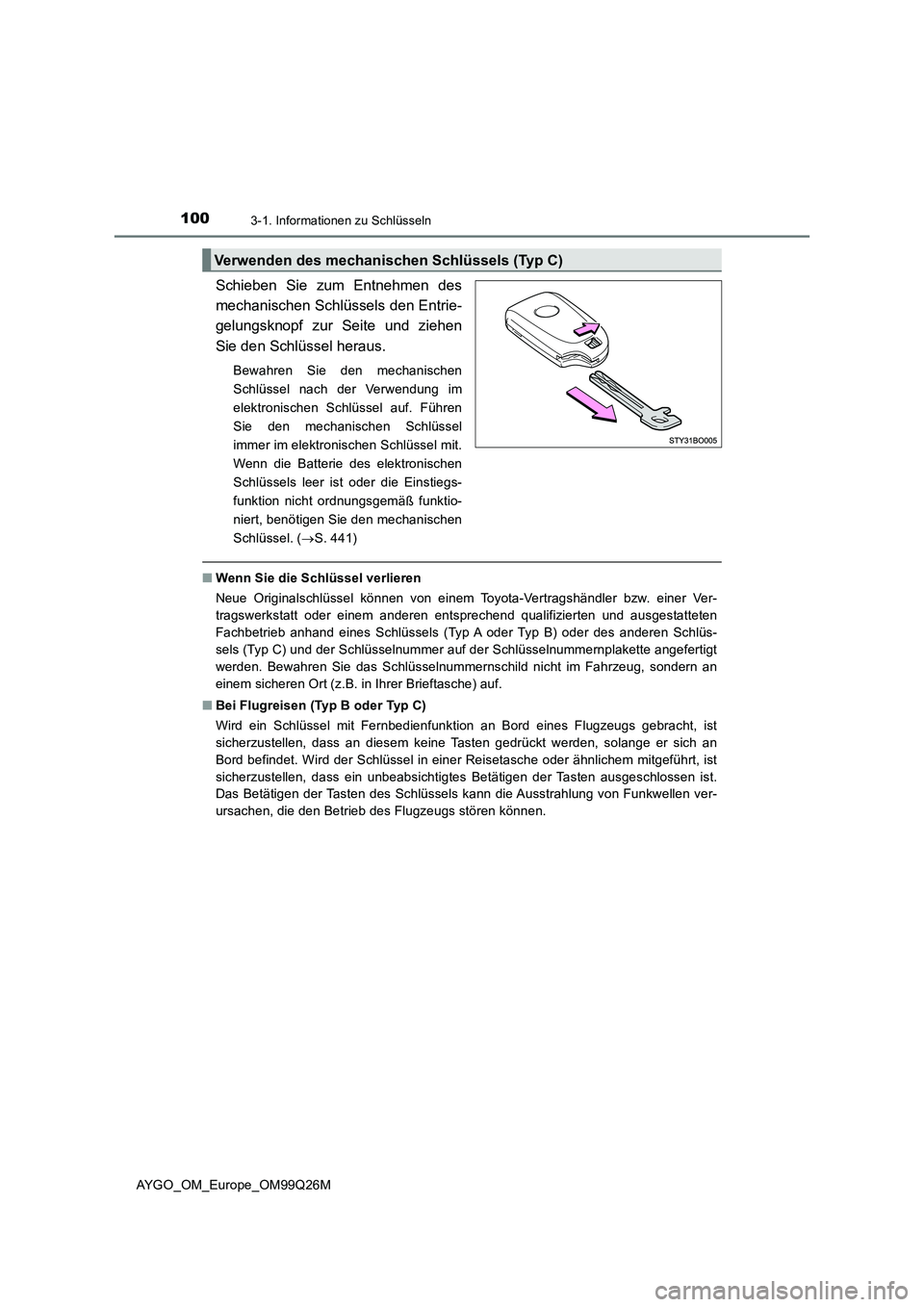

Schieben Sie zum Entnehmen des
mechanischen Schlüssels den Entrie-
gelungsknopf zur Seite und ziehen
Sie den Schlüssel heraus.
Bewahren Sie den mechanischen
Schlüssel nach der Verwendung im
elektronischen Schlüssel auf. Führen
Sie den mechanischen Schlüssel
immer im elektronischen Schlüssel mit.
Wenn die Batterie des elektronischen
Schlüssels leer ist oder die Einstiegs-
funktion nicht ordnungsgemäß funktio-
niert, benötigen Sie den mechanischen
Schlüssel. ( S. 441)
■Wenn Sie die Schlüssel verlieren
Neue Originalschlüssel können von einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einem anderen entsprechend qualifizierten und ausgestatteten
Fachbetrieb anhand eines Schlüssels (Typ A oder Typ B) oder des anderen Schlüs-
sels (Typ C) und der Schlüsselnummer auf der Schlüsselnummernplakette angefertigt
werden. Bewahren Sie das Schlüsselnummernschild nicht im Fahrzeug, sondern an
einem sicheren Ort (z.B. in Ihrer Brieftasche) auf.
■ Bei Flugreisen (Typ B oder Typ C)
Wird ein Schlüssel mit Fernbedienfunktion an Bord eines Flugzeugs gebracht, ist
sicherzustellen, dass an diesem keine Tasten gedrückt werden, solange er sich an
Bord befindet. Wird der Schlüssel in einer Reisetasche oder ähnlichem mitgeführt, ist
sicherzustellen, dass ein unbeabsichtigtes Betätigen der Tasten ausgeschlossen ist.
Das Betätigen der Tasten des Schlüssels kann die Ausstrahlung von Funkwellen ver-
ursachen, die den Betrieb des Flugzeugs stören können.
Verwenden des mechanischen Schlüssels (Typ C)
