TOYOTA AYGO 2017 Betriebsanleitungen (in German)

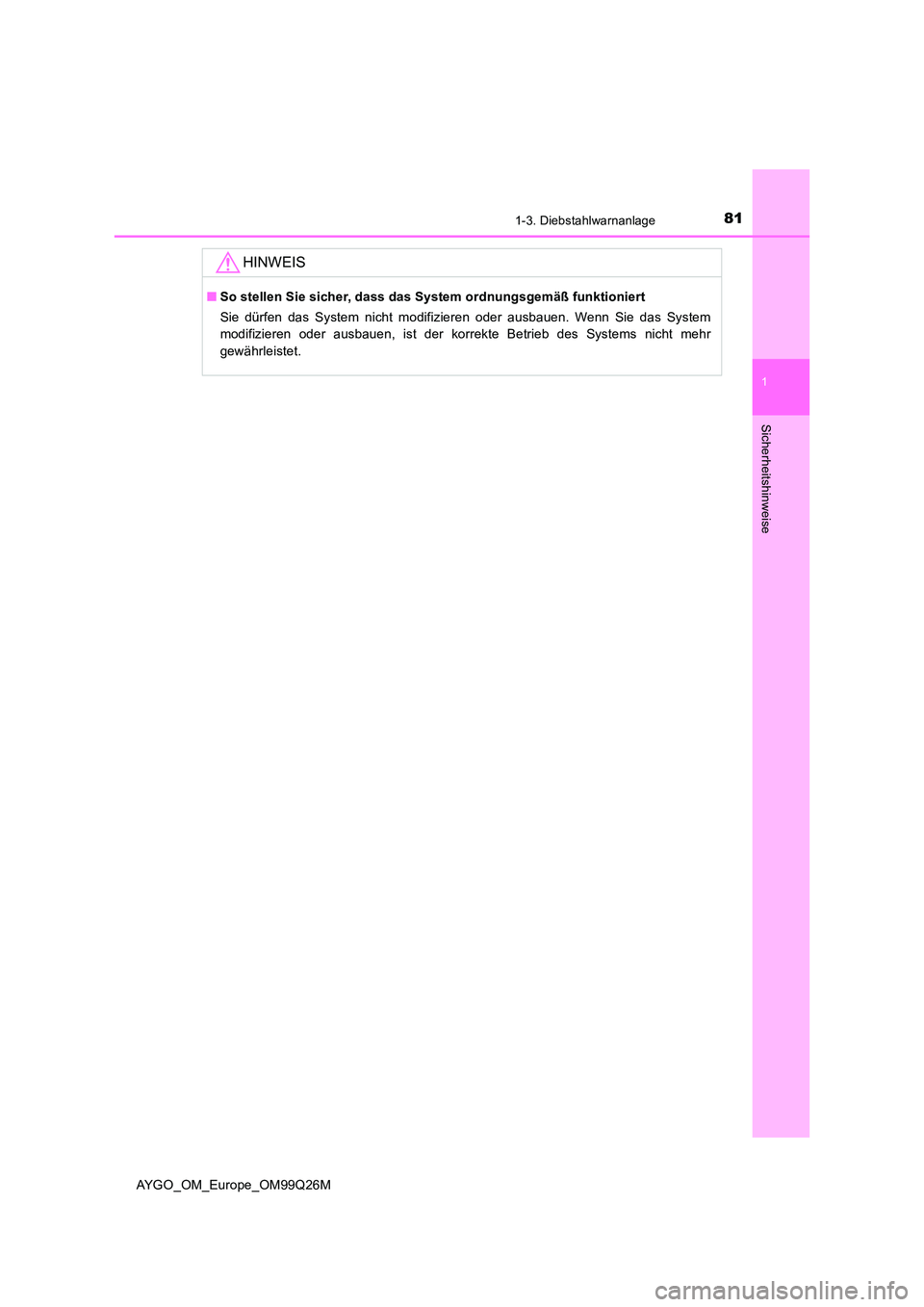

811-3. Diebstahlwarnanlage
1
Sicherheitshinweise
AYGO_OM_Europe_OM99Q26M
HINWEIS
■So stellen Sie sicher, dass das System ordnungsgemäß funktioniert
Sie dürfen das System nicht modifizieren oder ausbauen. Wenn Sie das System
modifizieren oder ausbauen, ist der korrekte Betrieb des Systems nicht mehr
gewährleistet.

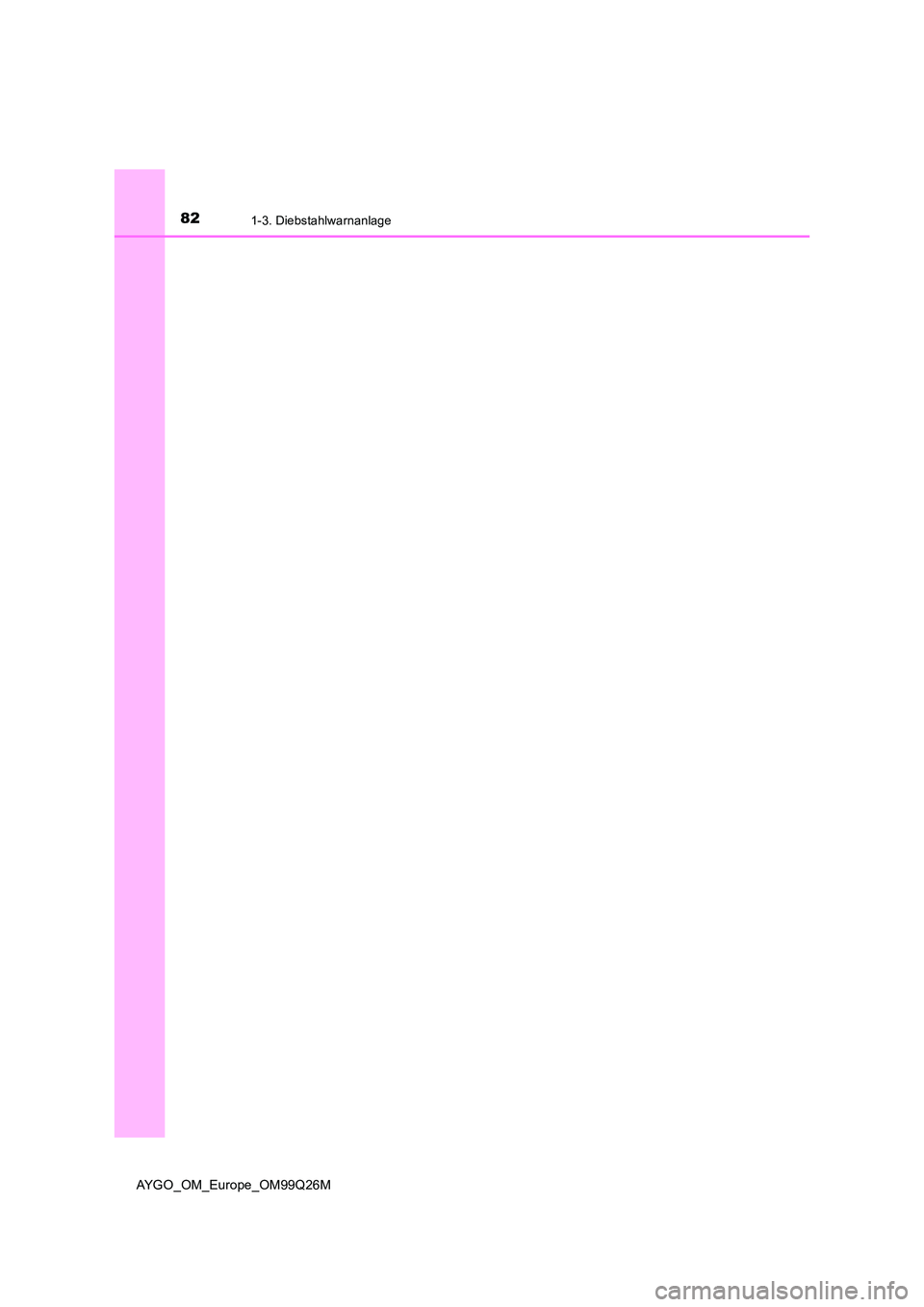

821-3. Diebstahlwarnanlage
AYGO_OM_Europe_OM99Q26M

83

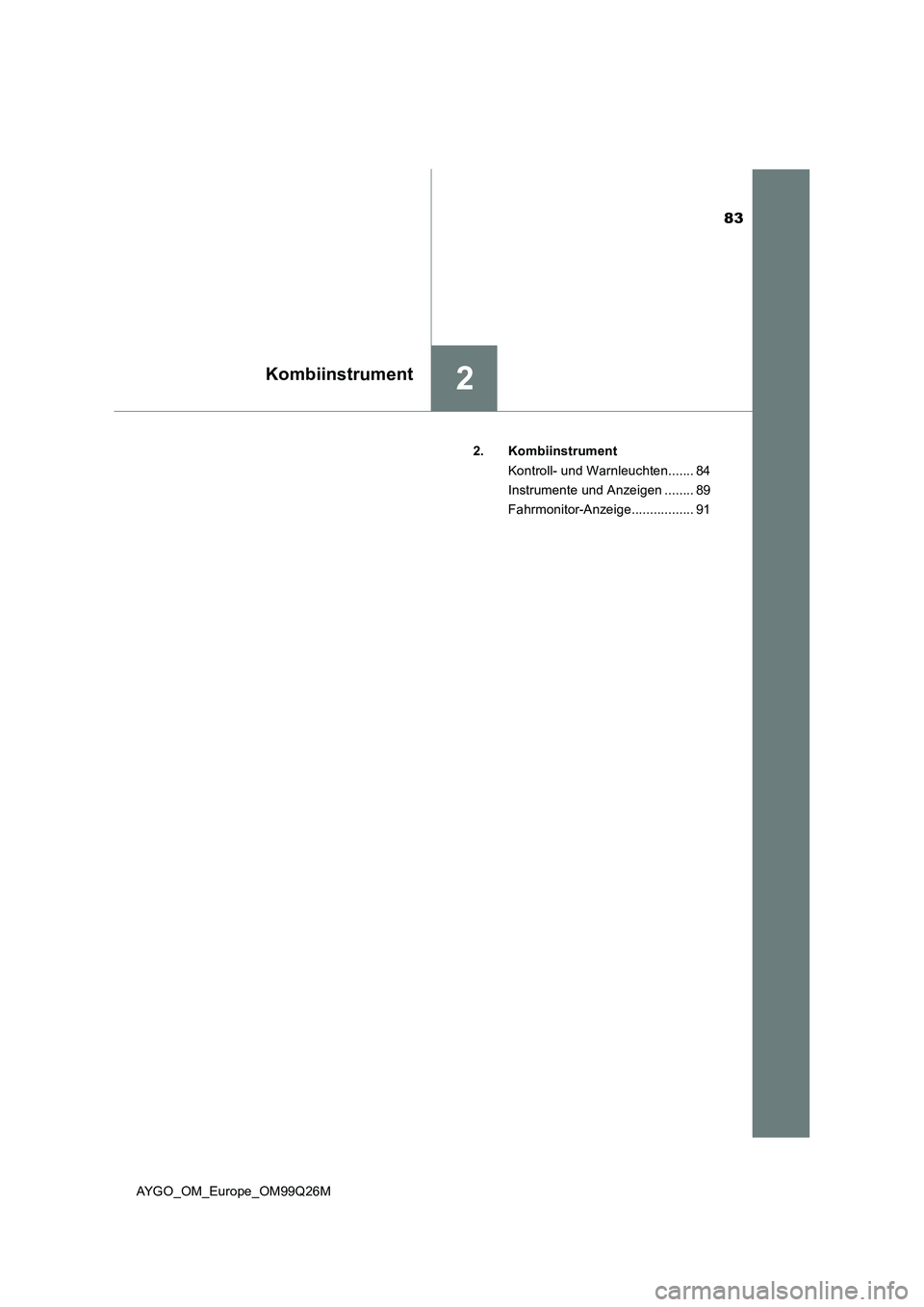

2Kombiinstrument
AYGO_OM_Europe_OM99Q26M
2. Kombiinstrument
Kontroll- und Warnleuchten....... 84
Instrumente und Anzeigen ........ 89
Fahrmonitor-Anzeige................. 91

842. Kombiinstrument
AYGO_OM_Europe_OM99Q26M

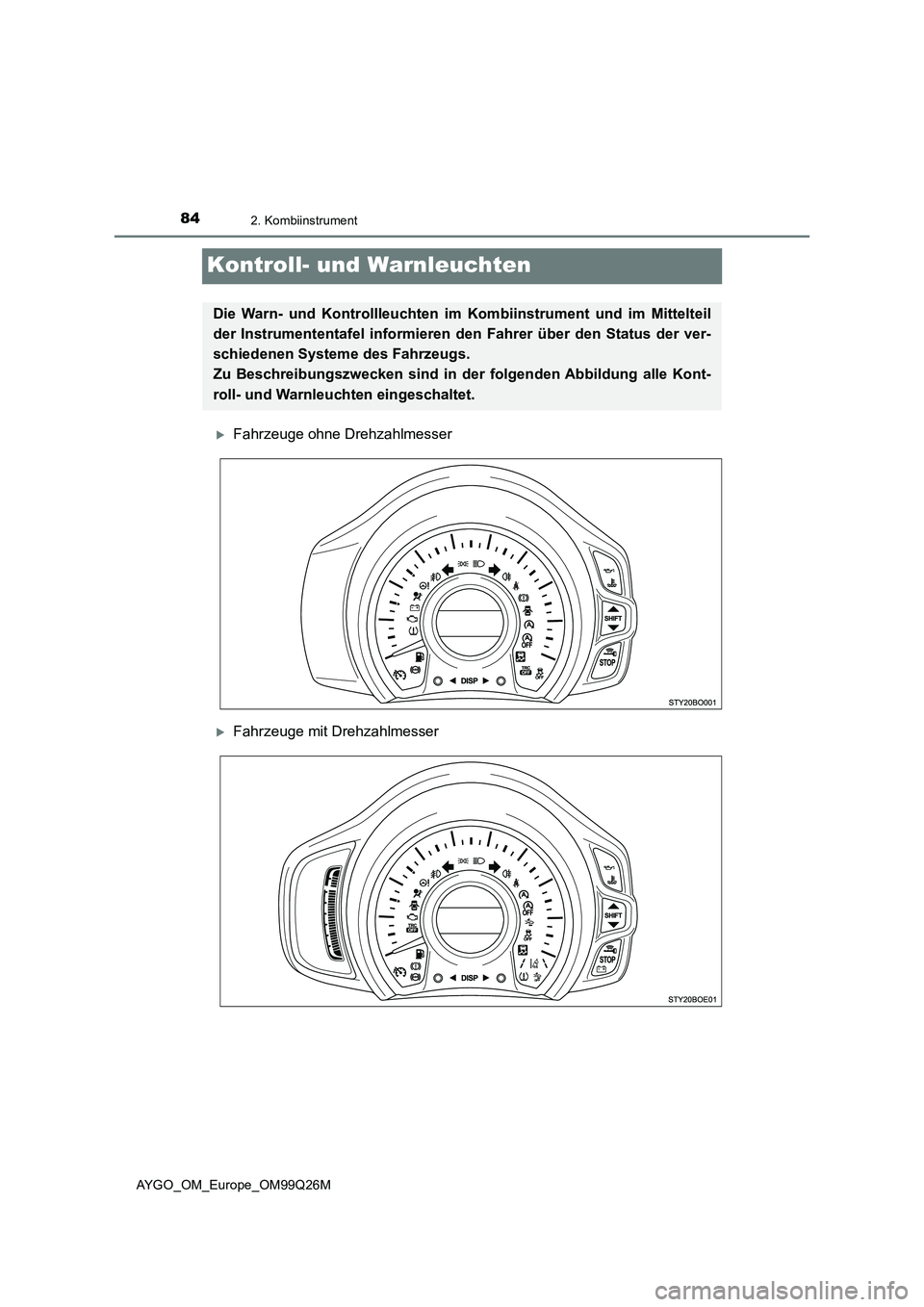

Kontroll- und Warnleuchten
Fahrzeuge ohne Drehzahlmesser
Fahrzeuge mit Drehzahlmesser
Die Warn- und Kontrollleuchten im Kombiinstrument und im Mittelteil
der Instrumententafel informieren den Fahrer über den Status der ver-
schiedenen Systeme des Fahrzeugs.
Zu Beschreibungszwecken sind in der folgenden Abbildung alle Kont-
roll- und Warnleuchten eingeschaltet.

852. Kombiinstrument
2
Kombiinstrument
AYGO_OM_Europe_OM99Q26M

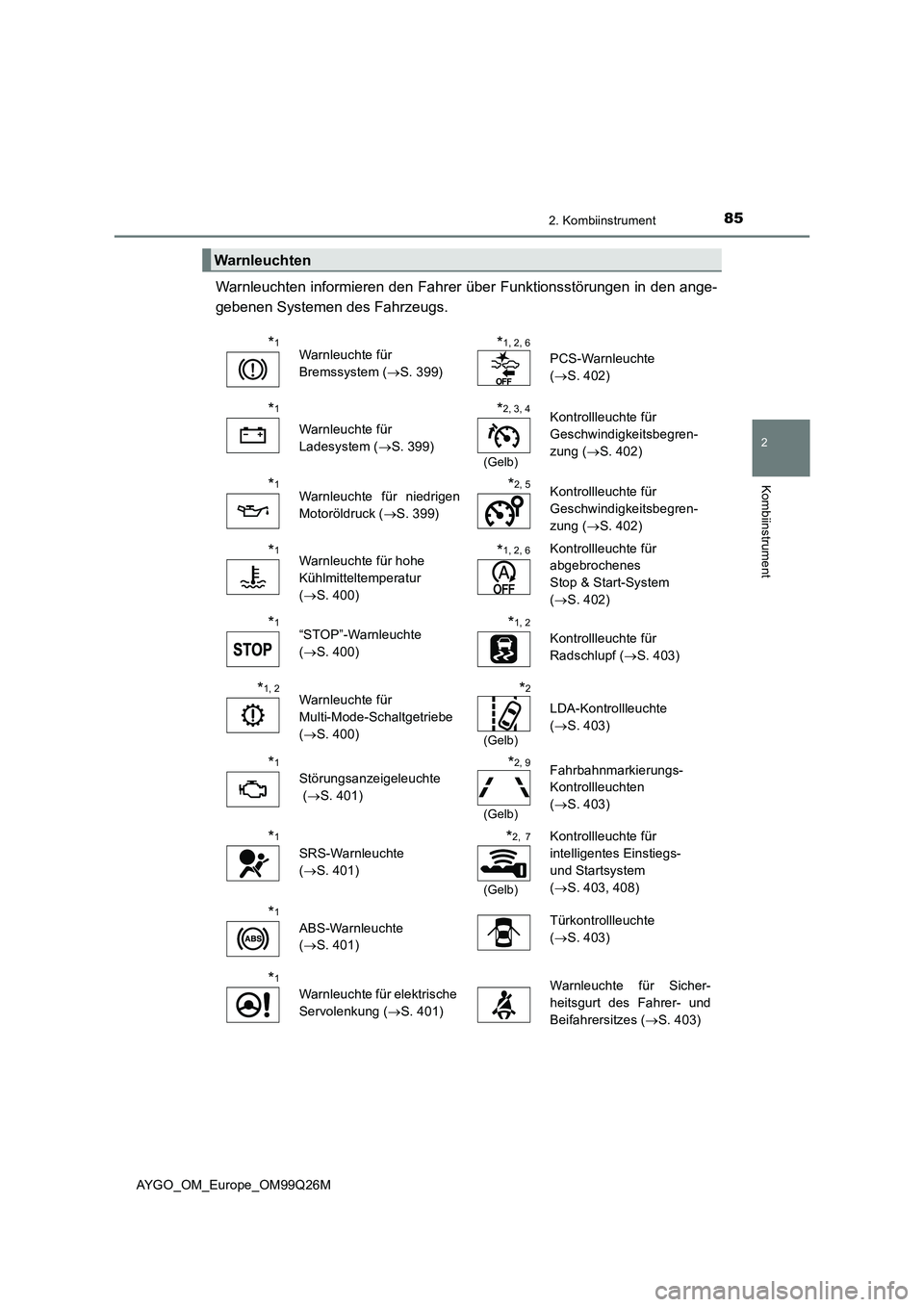

Warnleuchten informieren den Fahrer über Funktionsstörungen in den ange-
gebenen Systemen des Fahrzeugs.
Warnleuchten
*1Warnleuchte für
Bremssystem ( S. 399)
*1, 2, 6
PCS-Warnleuchte
( S. 402)
*1
Warnleuchte für
Ladesystem ( S. 399)
*2, 3, 4
(Gelb)
Kontrollleuchte für
Geschwindigkeitsbegren-
zung ( S. 402)
*1Warnleuchte für niedrigen
Motoröldruck ( S. 399)
*2, 5Kontrollleuchte für
Geschwindigkeitsbegren-
zung ( S. 402)
*1Warnleuchte für hohe
Kühlmitteltemperatur
( S. 400)
*1, 2, 6Kontrollleuchte für
abgebrochenes
Stop & Start-System
( S. 402)
*1“STOP”-Warnleuchte
( S. 400)
*1, 2
Kontrollleuchte für
Radschlupf ( S. 403)
*1, 2Warnleuchte für
Multi-Mode-Schaltgetriebe
( S. 400)
*2
(Gelb)
LDA-Kontrollleuchte
( S. 403)
*1
Störungsanzeigeleuchte
( S. 401)
*2, 9
(Gelb)
Fahrbahnmarkierungs-
Kontrollleuchten
( S. 403)
*1
SRS-Warnleuchte
( S. 401)
*2, 7
(Gelb)
Kontrollleuchte für
intelligentes Einstiegs-
und Startsystem
( S. 403, 408)
*1
ABS-Warnleuchte
( S. 401)
Türkontrollleuchte
( S. 403)
*1
Warnleuchte für elektrische
Servolenkung ( S. 401)
Warnleuchte für Sicher-
heitsgurt des Fahrer- und
Beifahrersitzes ( S. 403)

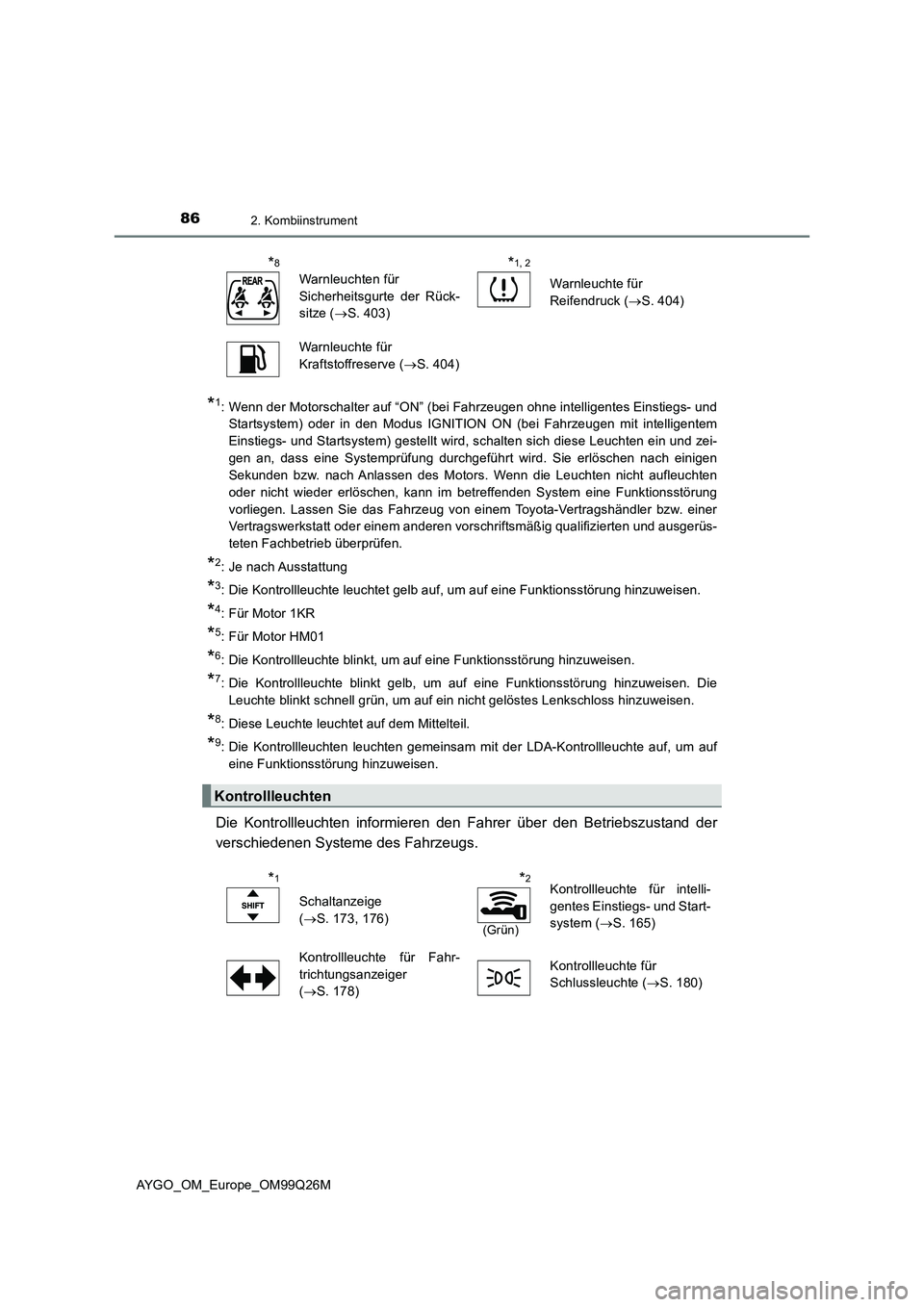

862. Kombiinstrument
AYGO_OM_Europe_OM99Q26M
*1: Wenn der Motorschalter auf “ON” (bei Fahrzeugen ohne intelligentes Einstiegs- und
Startsystem) oder in den Modus IGNITION ON (bei Fahrzeugen mit intelligentem
Einstiegs- und Startsystem) gestellt wird, schalten sich diese Leuchten ein und zei-
gen an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach Anlassen des Motors. Wenn die Leuchten nicht aufleuchten
oder nicht wieder erlöschen, kann im betreffenden System eine Funktionsstörung
vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüs-
teten Fachbetrieb überprüfen.
*2: Je nach Ausstattung
*3: Die Kontrollleuchte leuchtet gelb auf, um auf eine Funktionsstörung hinzuweisen.
*4: Für Motor 1KR
*5: Für Motor HM01
*6: Die Kontrollleuchte blinkt, um auf eine Funktionsstörung hinzuweisen.
*7: Die Kontrollleuchte blinkt gelb, um auf eine Funktionsstörung hinzuweisen. Die
Leuchte blinkt schnell grün, um auf ein nicht gelöstes Lenkschloss hinzuweisen.
*8: Diese Leuchte leuchtet auf dem Mittelteil.
*9: Die Kontrollleuchten leuchten gemeinsam mit der LDA-Kontrollleuchte auf, um auf
eine Funktionsstörung hinzuweisen.
Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Systeme des Fahrzeugs.
*8
Warnleuchten für
Sicherheitsgurte der Rück-
sitze ( S. 403)
*1, 2
Warnleuchte für
Reifendruck ( S. 404)
Warnleuchte für
Kraftstoffreserve ( S. 404)
Kontrollleuchten
*1
Schaltanzeige
( S. 173, 176)
*2
(Grün)
Kontrollleuchte für intelli-
gentes Einstiegs- und Start-
system ( S. 165)
Kontrollleuchte für Fahr-
trichtungsanzeiger
( S. 178)
Kontrollleuchte für
Schlussleuchte ( S. 180)

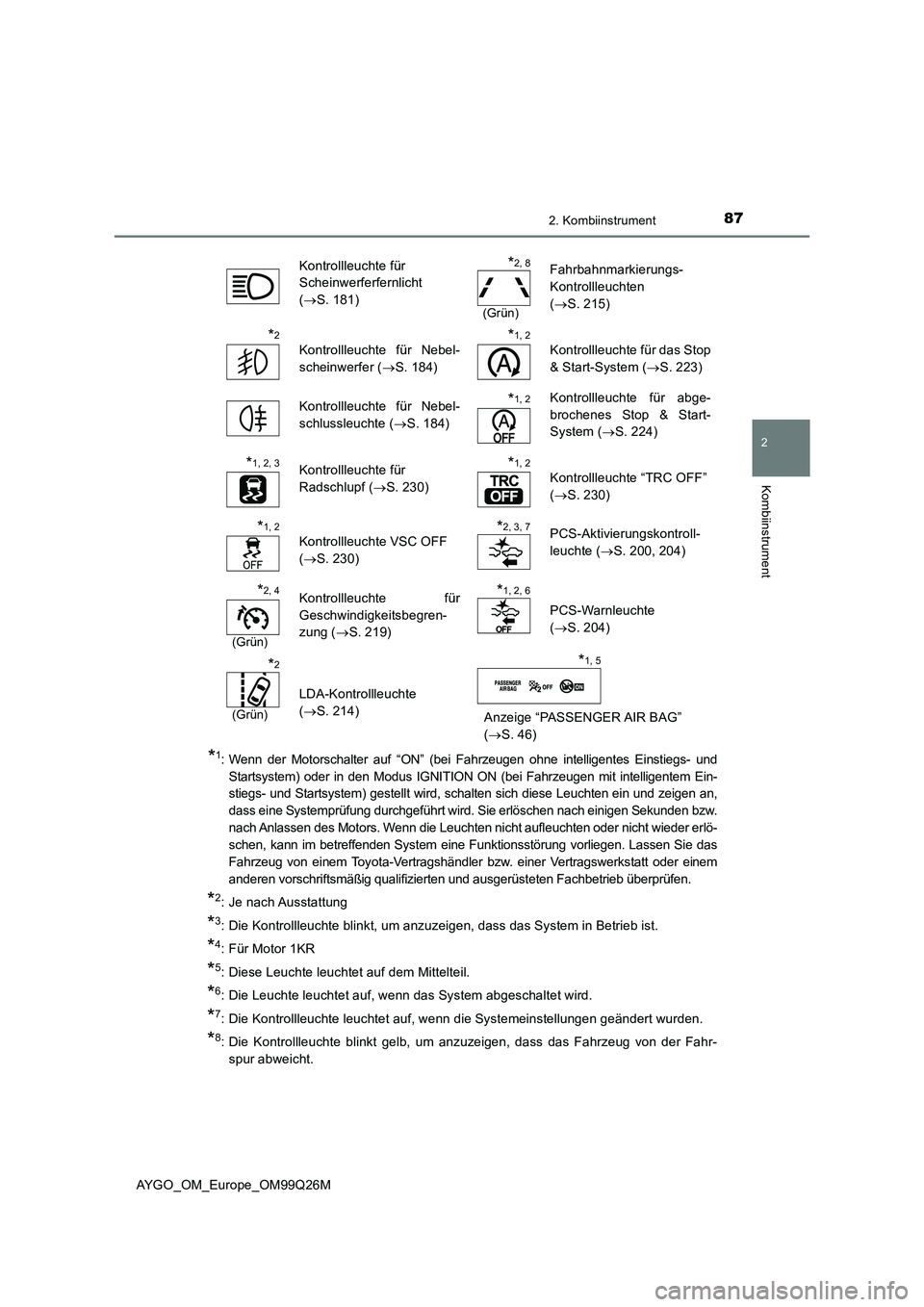

872. Kombiinstrument
2
Kombiinstrument
AYGO_OM_Europe_OM99Q26M
*1: Wenn der Motorschalter auf “ON” (bei Fahrzeugen ohne intelligentes Einstiegs- und
Startsystem) oder in den Modus IGNITION ON (bei Fahrzeugen mit intelligentem Ein-
stiegs- und Startsystem) gestellt wird, schalten sich diese Leuchten ein und zeigen an,
dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen Sekunden bzw.
nach Anlassen des Motors. Wenn die Leuchten nicht aufleuchten oder nicht wieder erlö-
schen, kann im betreffenden System eine Funktionsstörung vorliegen. Lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
*2: Je nach Ausstattung
*3: Die Kontrollleuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*4: Für Motor 1KR
*5: Diese Leuchte leuchtet auf dem Mittelteil.
*6: Die Leuchte leuchtet auf, wenn das System abgeschaltet wird.
*7: Die Kontrollleuchte leuchtet auf, wenn die Systemeinstellungen geändert wurden.
*8: Die Kontrollleuchte blinkt gelb, um anzuzeigen, dass das Fahrzeug von der Fahr-
spur abweicht.
Kontrollleuchte für
Scheinwerferfernlicht
( S. 181)
*2, 8
(Grün)
Fahrbahnmarkierungs-
Kontrollleuchten
( S. 215)
*2
Kontrollleuchte für Nebel-
scheinwerfer ( S. 184)
*1, 2
Kontrollleuchte für das Stop
& Start-System ( S. 223)
Kontrollleuchte für Nebel-
schlussleuchte ( S. 184)
*1, 2Kontrollleuchte für abge-
brochenes Stop & Start-
System ( S. 224)
*1, 2, 3Kontrollleuchte für
Radschlupf ( S. 230)
*1, 2
Kontrollleuchte “TRC OFF”
( S. 230)
*1, 2
Kontrollleuchte VSC OFF
( S. 230)
*2, 3, 7PCS-Aktivierungskontroll-
leuchte ( S. 200, 204)
*2, 4
(Grün)
Kontrollleuchte für
Geschwindigkeitsbegren-
zung ( S. 219)
*1, 2, 6
PCS-Warnleuchte
( S. 204)
*2
(Grün)
LDA-Kontrollleuchte
( S. 214) Anzeige “PASSENGER AIR BAG”
( S. 46)
*1, 5

882. Kombiinstrument
AYGO_OM_Europe_OM99Q26M

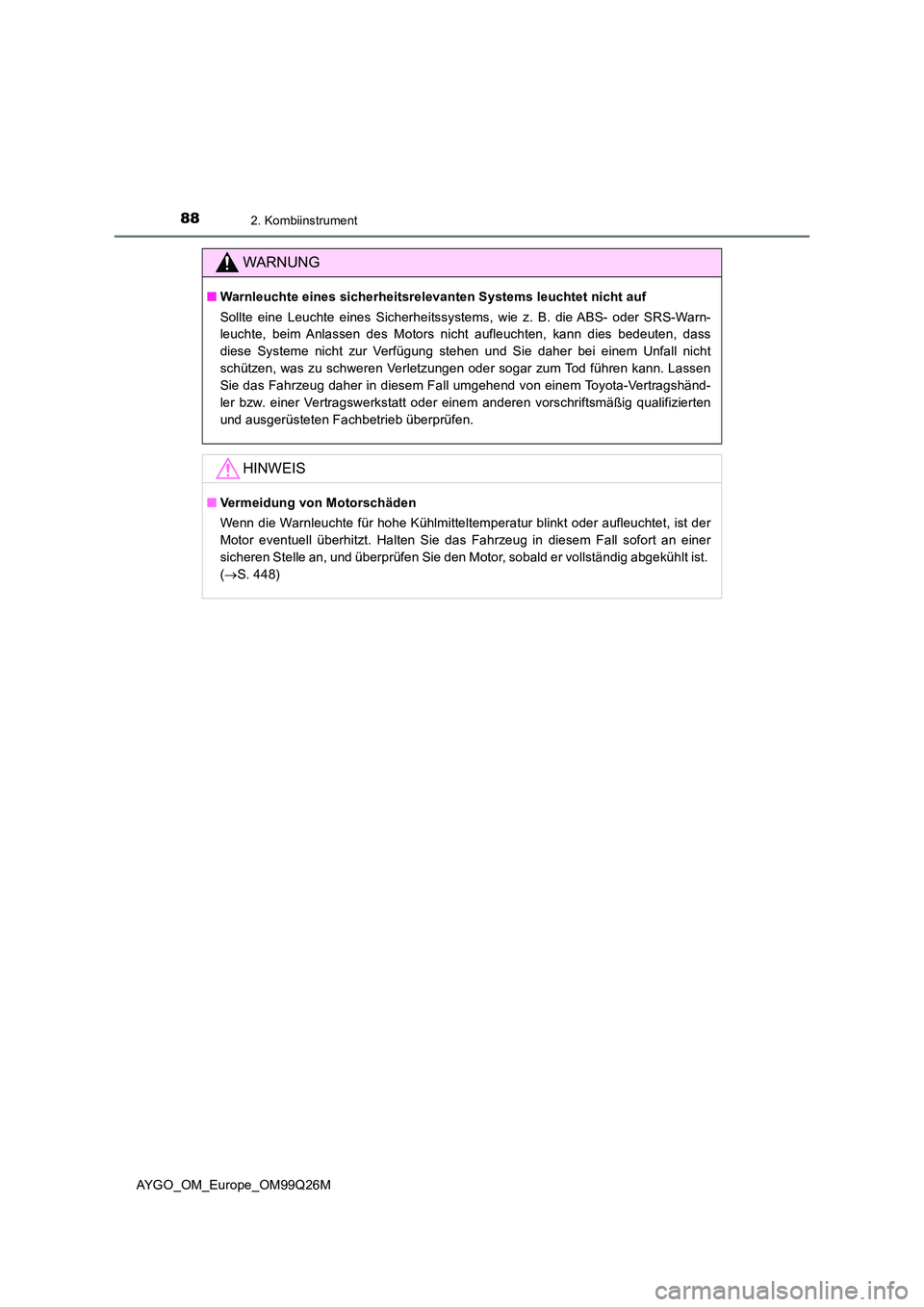

WARNUNG
■Warnleuchte eines sicherheitsrelevanten Systems leuchtet nicht auf
Sollte eine Leuchte eines Sicherheitssystems, wie z. B. die ABS- oder SRS-Warn-
leuchte, beim Anlassen des Motors nicht aufleuchten, kann dies bedeuten, dass
diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht
schützen, was zu schweren Verletzungen oder sogar zum Tod führen kann. Lassen
Sie das Fahrzeug daher in diesem Fall umgehend von einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb überprüfen.
HINWEIS
■ Vermeidung von Motorschäden
Wenn die Warnleuchte für hohe Kühlmitteltemperatur blinkt oder aufleuchtet, ist der
Motor eventuell überhitzt. Halten Sie das Fahrzeug in diesem Fall sofort an einer
sicheren Stelle an, und überprüfen Sie den Motor, sobald er vollständig abgekühlt ist.
( S. 448)

89
2
2. Kombiinstrument
Kombiinstrument
AYGO_OM_Europe_OM99Q26M

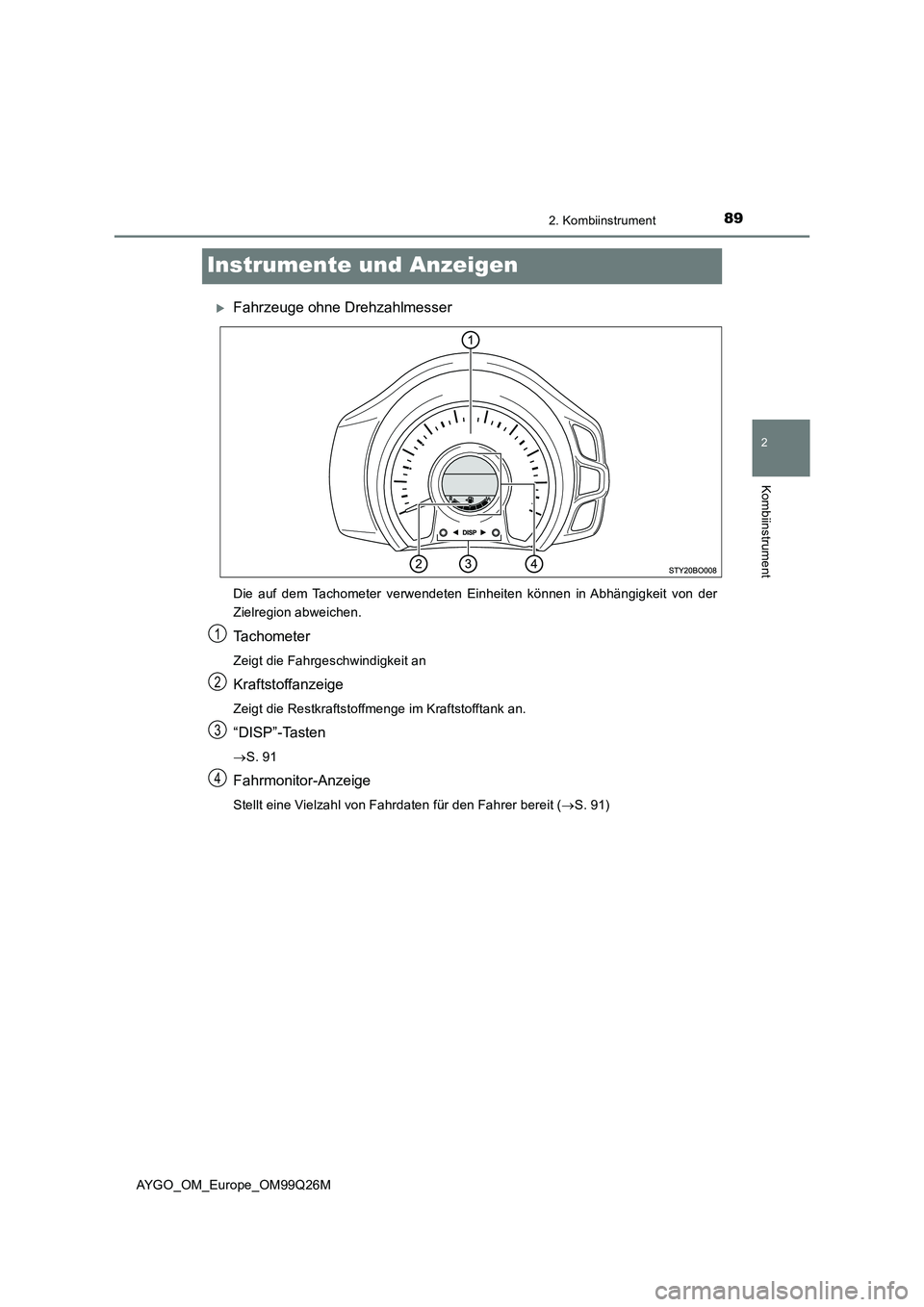

Instrumente und Anzeigen
Fahrzeuge ohne Drehzahlmesser
Die auf dem Tachometer verwendeten Einheiten können in Abhängigkeit von der
Zielregion abweichen.
Tachometer
Zeigt die Fahrgeschwindigkeit an
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
“DISP”-Tasten
 S. 91
Fahrmonitor-Anzeige
Stellt eine Vielzahl von Fahrdaten für den Fahrer bereit (S. 91)
1
2
3
4

902. Kombiinstrument
AYGO_OM_Europe_OM99Q26M

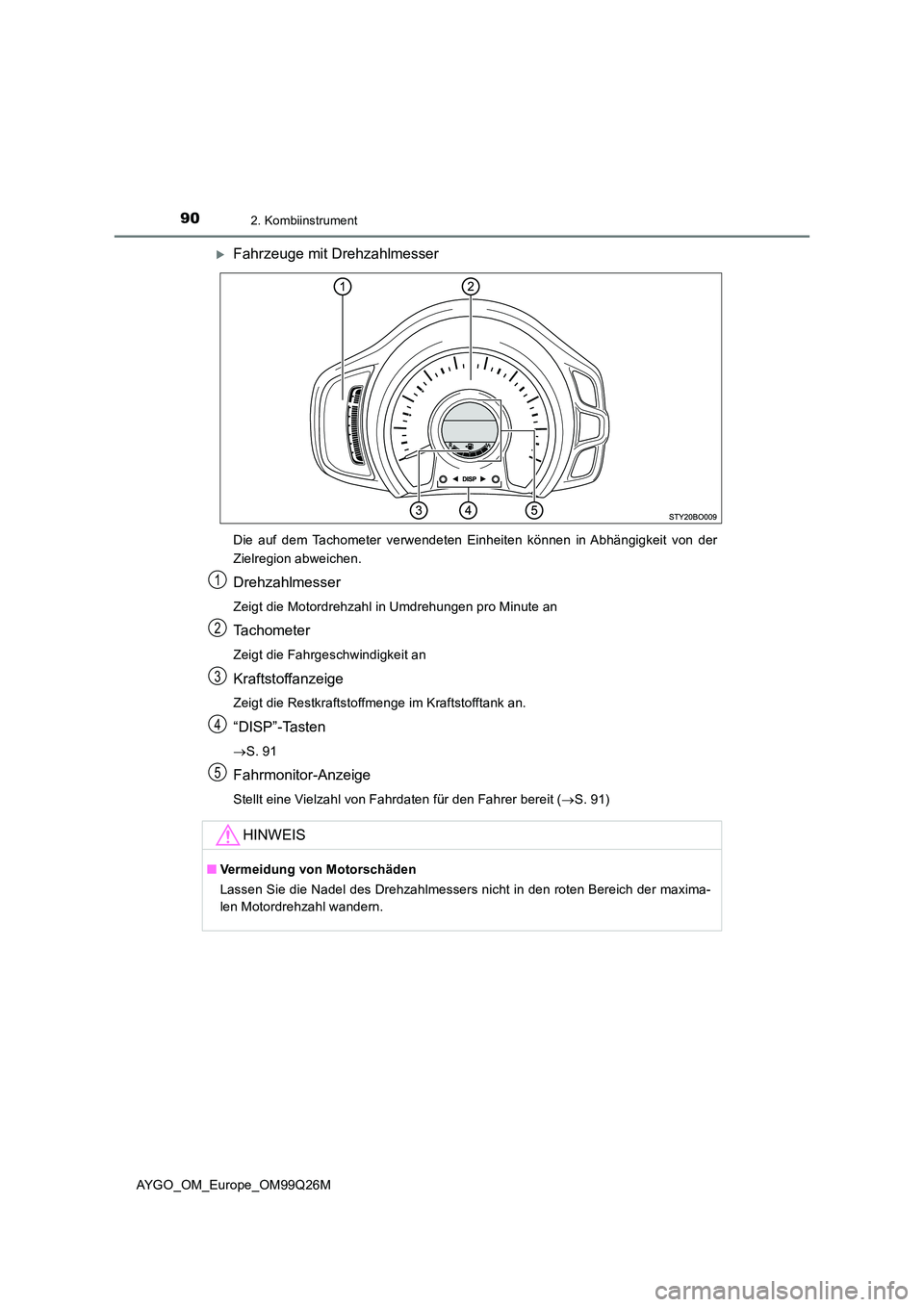

Fahrzeuge mit Drehzahlmesser
Die auf dem Tachometer verwendeten Einheiten können in Abhängigkeit von der
Zielregion abweichen.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Zeigt die Fahrgeschwindigkeit an
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
“DISP”-Tasten
 S. 91
Fahrmonitor-Anzeige
Stellt eine Vielzahl von Fahrdaten für den Fahrer bereit (S. 91)
HINWEIS
■Vermeidung von Motorschäden
Lassen Sie die Nadel des Drehzahlmessers nicht in den roten Bereich der maxima-
len Motordrehzahl wandern.
1
2
3
4
5
