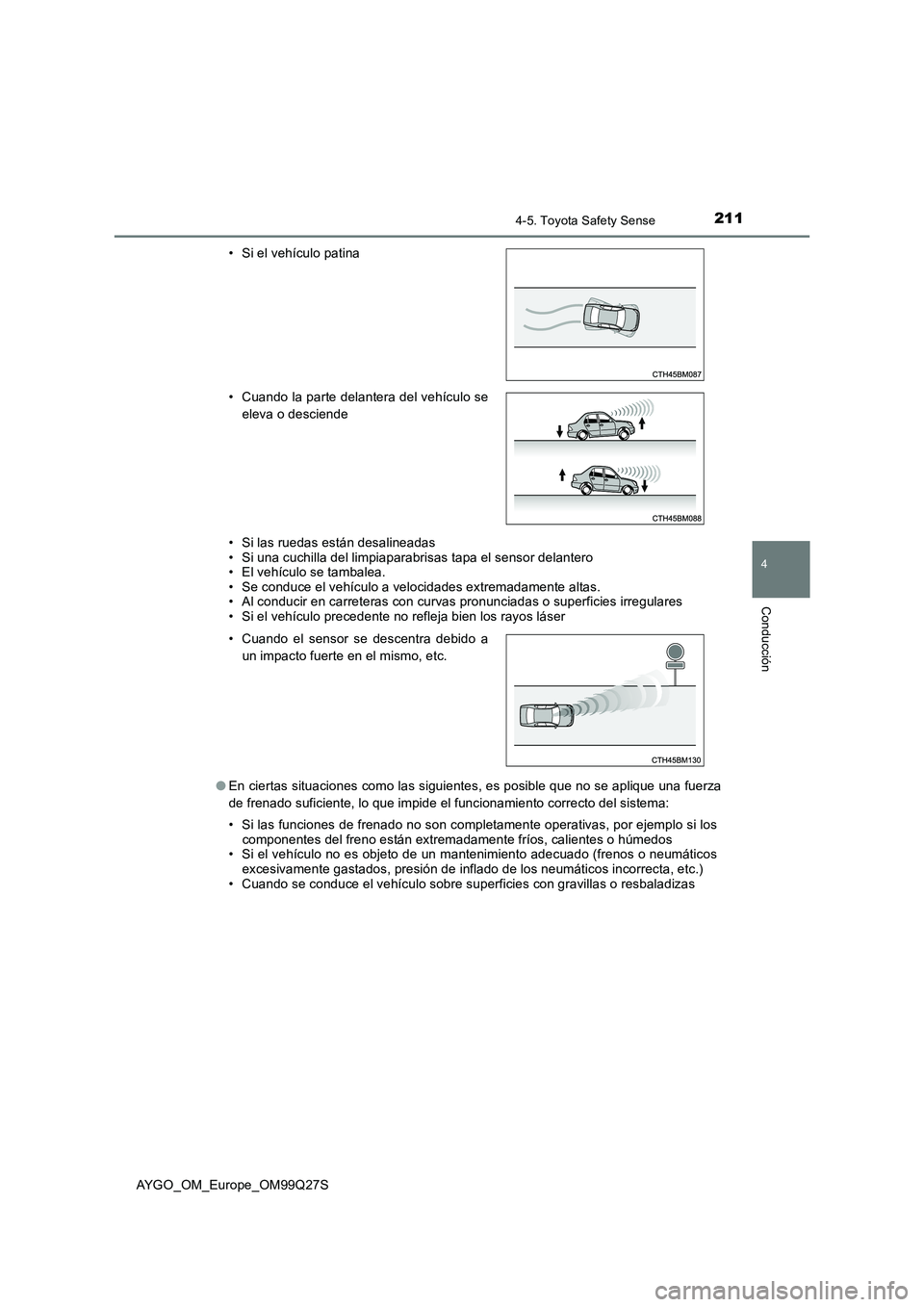

2114-5. Toyota Safety Sense
4
Conducción
AYGO_OM_Europe_OM99Q27S
• Si las ruedas están desalineadas • Si una cuchilla del limpiaparabrisas tapa el sensor delantero • El vehículo se tambalea.• Se conduce el vehículo a velocidades extremadamente altas.• Al conducir en carreteras con curvas pronunciadas o superficies irregulares• Si el vehículo precedente no refleja bien los rayos láser
● En ciertas situaciones como las siguientes, es posible que no se aplique una fuerza
de frenado suficiente, lo que impide el funcionamiento correcto del sistema:
• Si las funciones de frenado no son completamente operativas, por ejemplo si los componentes del freno están extremadamente fríos, calientes o húmedos• Si el vehículo no es objeto de un mantenimiento adecuado (frenos o neumáticos excesivamente gastados, presión de inflado de los neumáticos incorrecta, etc.) • Cuando se conduce el vehículo sobre superficies con gravillas o resbaladizas
• Si el vehículo patina
• Cuando la parte delantera del vehículo se
eleva o desciende
• Cuando el sensor se descentra debido a
un impacto fuerte en el mismo, etc.

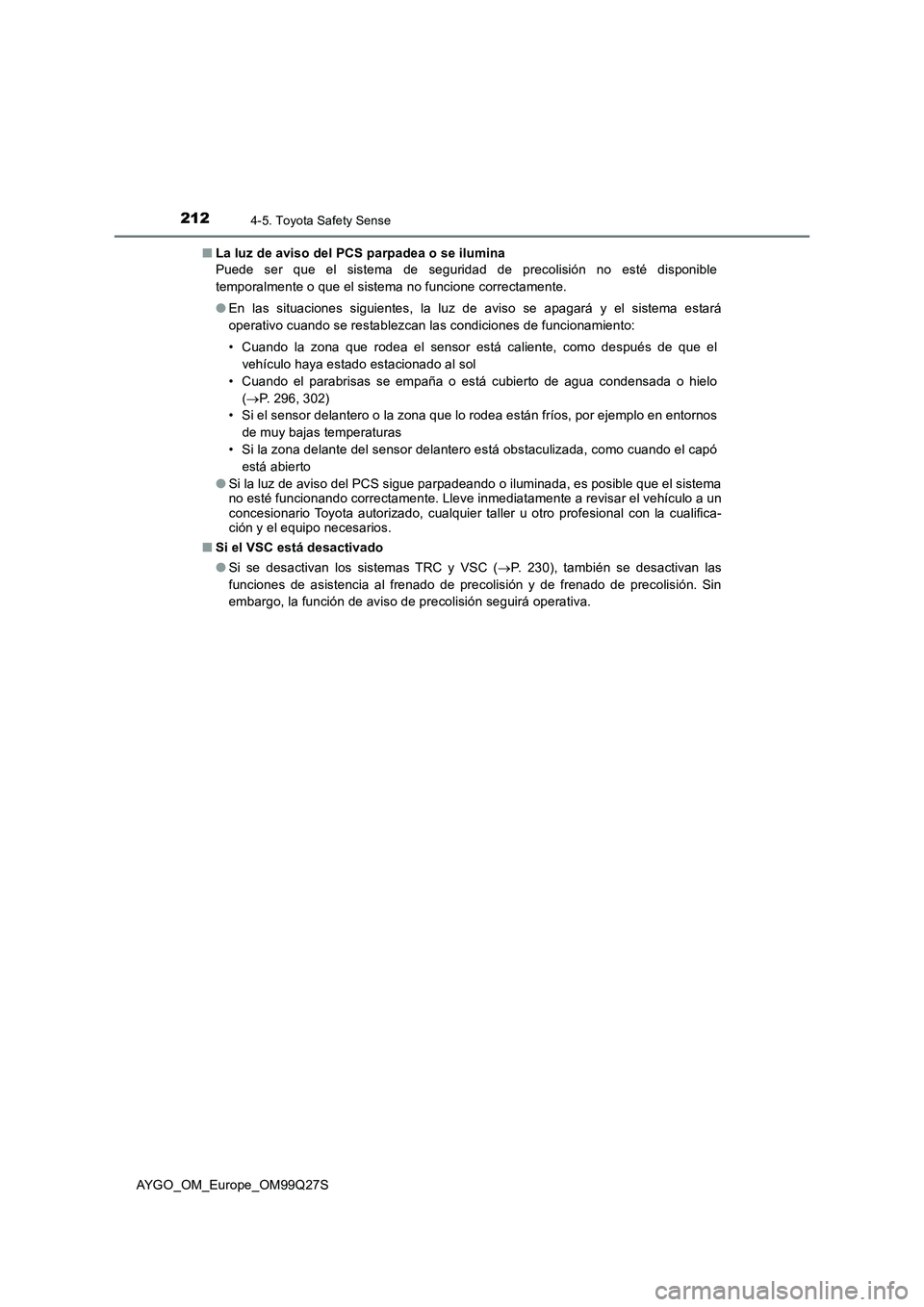

2124-5. Toyota Safety Sense
AYGO_OM_Europe_OM99Q27S■La luz de aviso del PCS parpadea o se ilumina
Puede ser que el sistema de seguridad de precolisión no esté disponible
temporalmente o que el sistema no funcione correctamente.
●En las situaciones siguientes, la luz de aviso se apagará y el sistema estará
operativo cuando se restablezcan las condiciones de funcionamiento:
• Cuando la zona que rodea el sensor está caliente, como después de que el
vehículo haya estado estacionado al sol
• Cuando el parabrisas se empaña o está cubierto de agua condensada o hielo
(P. 296, 302)
• Si el sensor delantero o la zona que lo rodea están fríos, por ejemplo en entornos
de muy bajas temperaturas
• Si la zona delante del sensor delantero está obstaculizada, como cuando el capó
está abierto
●Si la luz de aviso del PCS sigue parpadeando o iluminada, es posible que el sistema
no esté funcionando correctamente. Lleve inmediatamente a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro profesional con la cualifica-
ción y el equipo necesarios.
■Si el VSC está desactivado
●Si se desactivan los sistemas TRC y VSC (P. 230), también se desactivan las
funciones de asistencia al frenado de precolisión y de frenado de precolisión. Sin
embargo, la función de aviso de precolisión seguirá operativa.

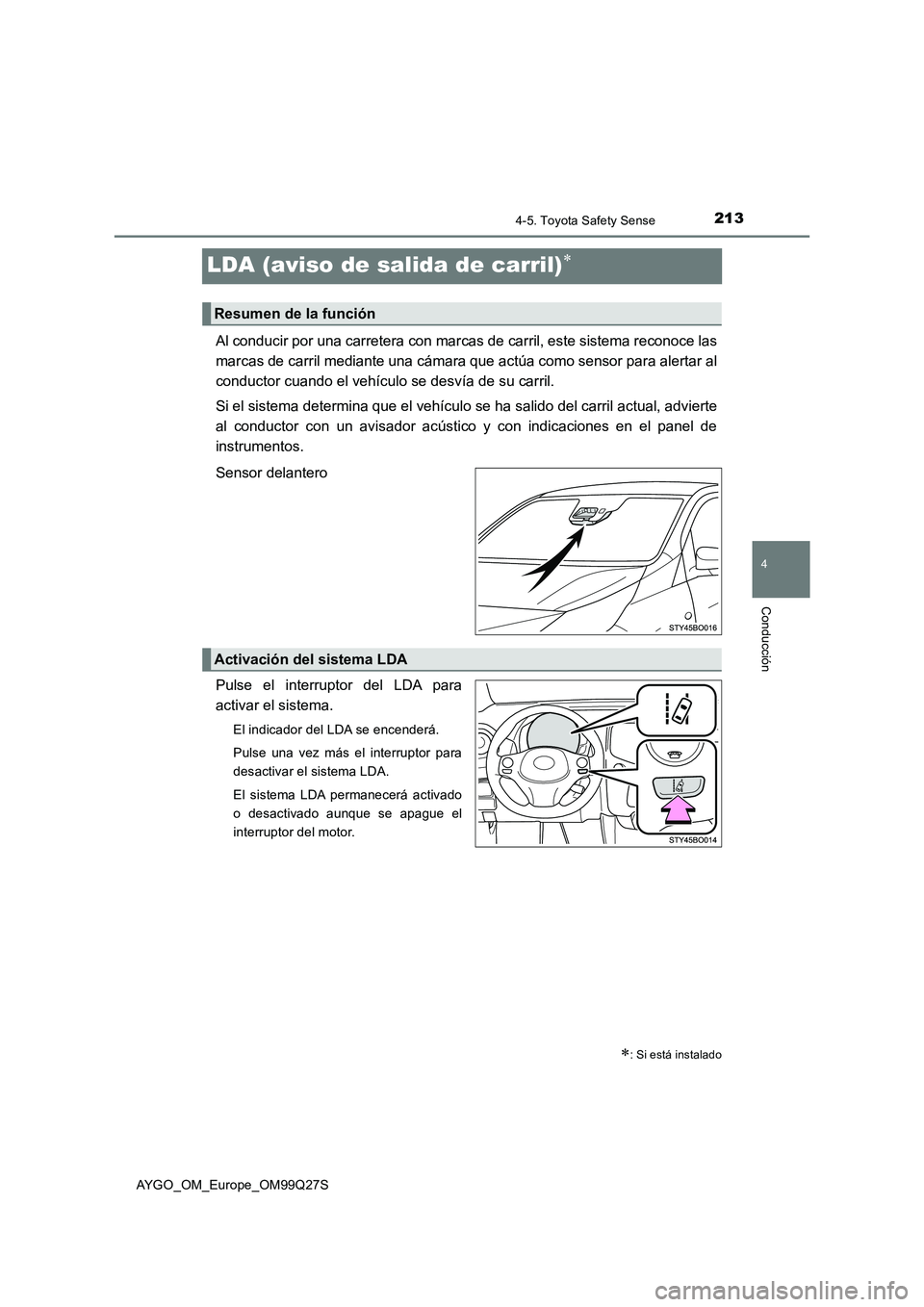

213
4
4-5. Toyota Safety Sense
Conducción
AYGO_OM_Europe_OM99Q27S
LDA (aviso de salida de carril)
Al conducir por una carretera con marcas de carril, este sistema reconoce las
marcas de carril mediante una cámara que actúa como sensor para alertar al
conductor cuando el vehículo se desvía de su carril.
Si el sistema determina que el vehículo se ha salido del carril actual, advierte
al conductor con un avisador acústico y con indicaciones en el panel de
instrumentos.
Sensor delantero
Pulse el interruptor del LDA para
activar el sistema.
El indicador del LDA se encenderá.
Pulse una vez más el interruptor para
desactivar el sistema LDA.
El sistema LDA permanecerá activado
o desactivado aunque se apague el
interruptor del motor.
: Si está instalado
Resumen de la función
Activación del sistema LDA

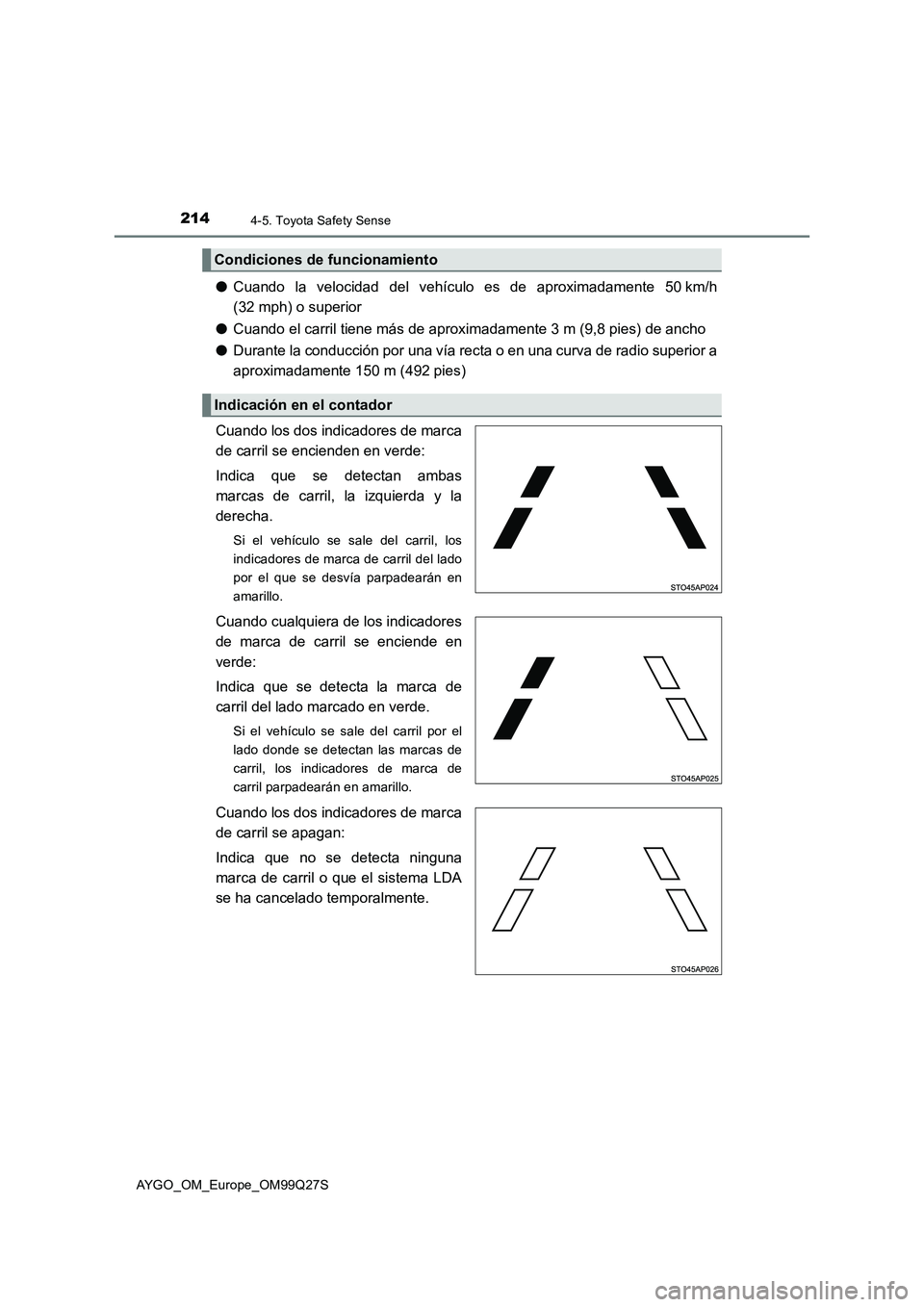

2144-5. Toyota Safety Sense
AYGO_OM_Europe_OM99Q27S
●Cuando la velocidad del vehículo es de aproximadamente 50 km/h
(32 mph) o superior
●Cuando el carril tiene más de aproximadamente 3 m (9,8 pies) de ancho
●Durante la conducción por una vía recta o en una curva de radio superior a
aproximadamente 150 m (492 pies)
Cuando los dos indicadores de marca
de carril se encienden en verde:
Indica que se detectan ambas
marcas de carril, la izquierda y la
derecha.
Si el vehículo se sale del carril, los
indicadores de marca de carril del lado
por el que se desvía parpadearán en
amarillo.
Cuando cualquiera de los indicadores
de marca de carril se enciende en
verde:
Indica que se detecta la marca de
carril del lado marcado en verde.
Si el vehículo se sale del carril por el
lado donde se detectan las marcas de
carril, los indicadores de marca de
carril parpadearán en amarillo.
Cuando los dos indicadores de marca
de carril se apagan:
Indica que no se detecta ninguna
marca de carril o que el sistema LDA
se ha cancelado temporalmente.
Condiciones de funcionamiento
Indicación en el contador

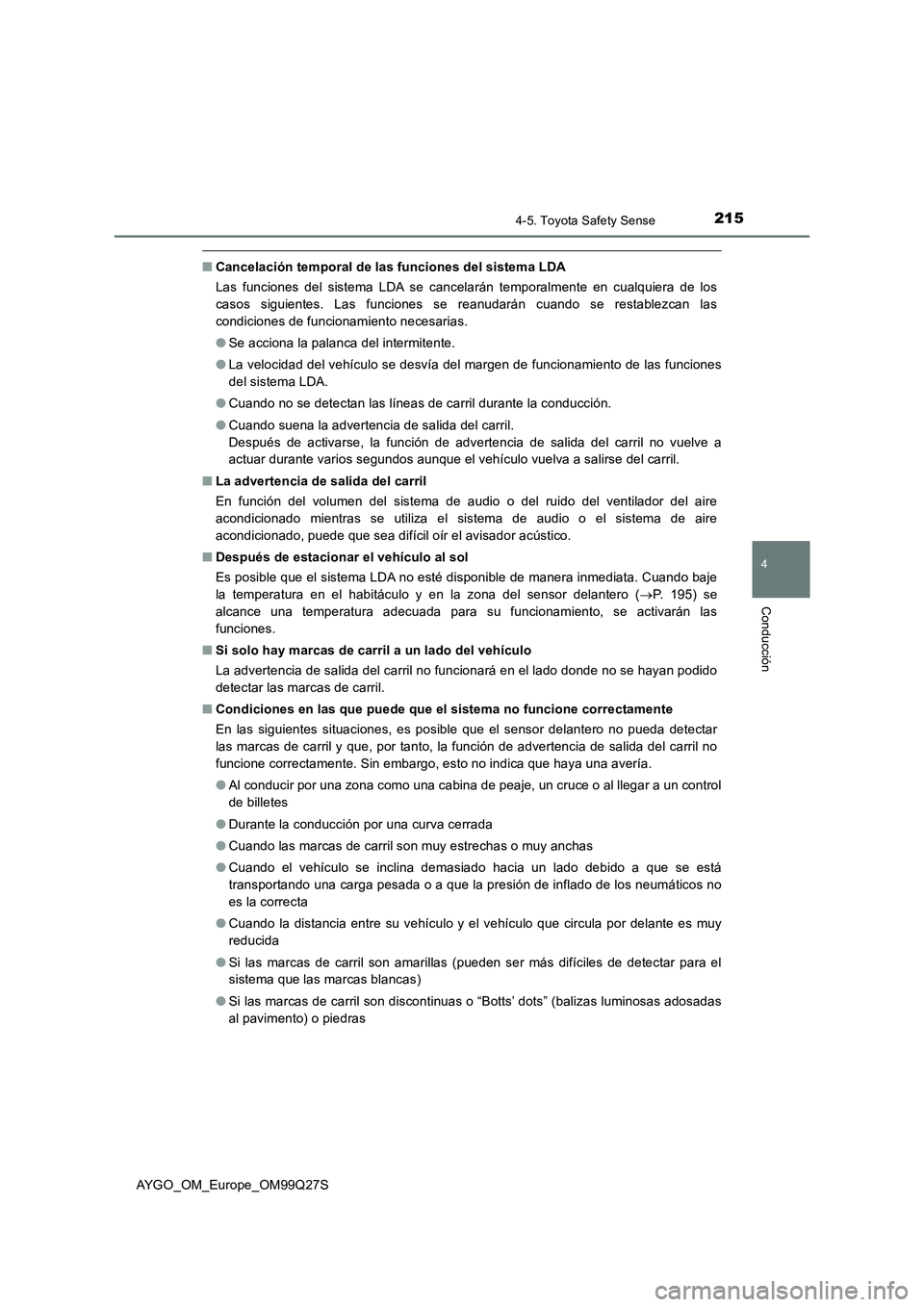

2154-5. Toyota Safety Sense
4
Conducción
AYGO_OM_Europe_OM99Q27S
■Cancelación temporal de las funciones del sistema LDA
Las funciones del sistema LDA se cancelarán temporalmente en cualquiera de los
casos siguientes. Las funciones se reanudarán cuando se restablezcan las
condiciones de funcionamiento necesarias.
●Se acciona la palanca del intermitente.
●La velocidad del vehículo se desvía del margen de funcionamiento de las funciones
del sistema LDA.
●Cuando no se detectan las líneas de carril durante la conducción.
●Cuando suena la advertencia de salida del carril.
Después de activarse, la función de advertencia de salida del carril no vuelve a
actuar durante varios segundos aunque el vehículo vuelva a salirse del carril.
■La advertencia de salida del carril
En función del volumen del sistema de audio o del ruido del ventilador del aire
acondicionado mientras se utiliza el sistema de audio o el sistema de aire
acondicionado, puede que sea difícil oír el avisador acústico.
■Después de estacionar el vehículo al sol
Es posible que el sistema LDA no esté disponible de manera inmediata. Cuando baje
la temperatura en el habitáculo y en la zona del sensor delantero (P. 195) se
alcance una temperatura adecuada para su funcionamiento, se activarán las
funciones.
■Si solo hay marcas de carril a un lado del vehículo
La advertencia de salida del carril no funcionará en el lado donde no se hayan podido
detectar las marcas de carril.
■Condiciones en las que puede que el sistema no funcione correctamente
En las siguientes situaciones, es posible que el sensor delantero no pueda detectar
las marcas de carril y que, por tanto, la función de advertencia de salida del carril no
funcione correctamente. Sin embargo, esto no indica que haya una avería.
●Al conducir por una zona como una cabina de peaje, un cruce o al llegar a un control
de billetes
●Durante la conducción por una curva cerrada
●Cuando las marcas de carril son muy estrechas o muy anchas
●Cuando el vehículo se inclina demasiado hacia un lado debido a que se está
transportando una carga pesada o a que la presión de inflado de los neumáticos no
es la correcta
●Cuando la distancia entre su vehículo y el vehículo que circula por delante es muy
reducida
●Si las marcas de carril son amarillas (pueden ser más difíciles de detectar para el
sistema que las marcas blancas)
●Si las marcas de carril son discontinuas o “Botts’ dots” (balizas luminosas adosadas
al pavimento) o piedras

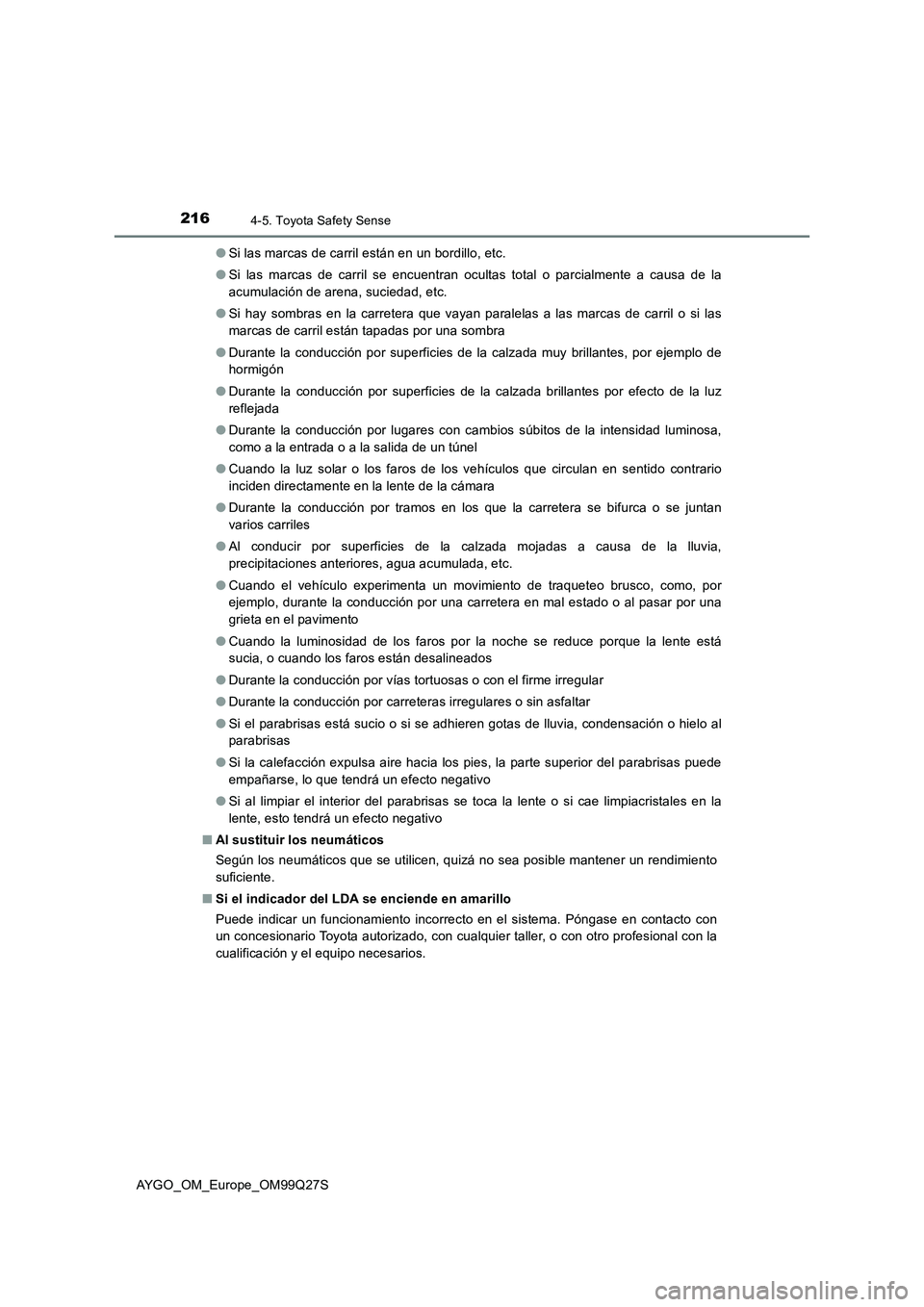

2164-5. Toyota Safety Sense
AYGO_OM_Europe_OM99Q27S●Si las marcas de carril están en un bordillo, etc.
●Si las marcas de carril se encuentran ocultas total o parcialmente a causa de la
acumulación de arena, suciedad, etc.
●Si hay sombras en la carretera que vayan paralelas a las marcas de carril o si las
marcas de carril están tapadas por una sombra
●Durante la conducción por superficies de la calzada muy brillantes, por ejemplo de
hormigón
●Durante la conducción por superficies de la calzada brillantes por efecto de la luz
reflejada
●Durante la conducción por lugares con cambios súbitos de la intensidad luminosa,
como a la entrada o a la salida de un túnel
●Cuando la luz solar o los faros de los vehículos que circulan en sentido contrario
inciden directamente en la lente de la cámara
●Durante la conducción por tramos en los que la carretera se bifurca o se juntan
varios carriles
●Al conducir por superficies de la calzada mojadas a causa de la lluvia,
precipitaciones anteriores, agua acumulada, etc.
●Cuando el vehículo experimenta un movimiento de traqueteo brusco, como, por
ejemplo, durante la conducción por una carretera en mal estado o al pasar por una
grieta en el pavimento
●Cuando la luminosidad de los faros por la noche se reduce porque la lente está
sucia, o cuando los faros están desalineados
●Durante la conducción por vías tortuosas o con el firme irregular
●Durante la conducción por carreteras irregulares o sin asfaltar
●Si el parabrisas está sucio o si se adhieren gotas de lluvia, condensación o hielo al
parabrisas
●Si la calefacción expulsa aire hacia los pies, la parte superior del parabrisas puede
empañarse, lo que tendrá un efecto negativo
●Si al limpiar el interior del parabrisas se toca la lente o si cae limpiacristales en la
lente, esto tendrá un efecto negativo
■Al sustituir los neumáticos
Según los neumáticos que se utilicen, quizá no sea posible mantener un rendimiento
suficiente.
■Si el indicador del LDA se enciende en amarillo
Puede indicar un funcionamiento incorrecto en el sistema. Póngase en contacto con
un concesionario Toyota autorizado, con cualquier taller, o con otro profesional con la
cualificación y el equipo necesarios.

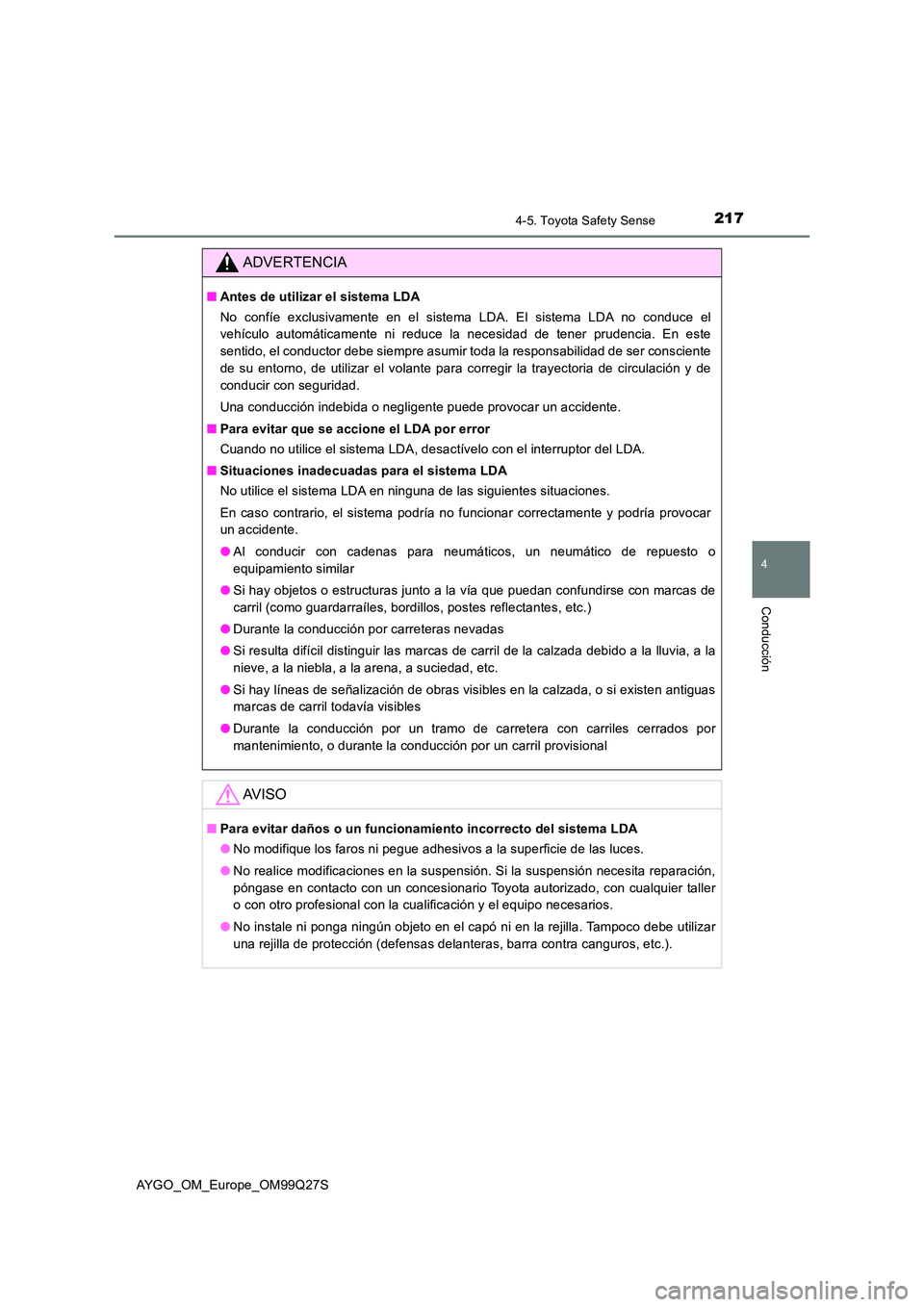

2174-5. Toyota Safety Sense
4
Conducción
AYGO_OM_Europe_OM99Q27S
ADVERTENCIA
■Antes de utilizar el sistema LDA
No confíe exclusivamente en el sistema LDA. El sistema LDA no conduce el
vehículo automáticamente ni reduce la necesidad de tener prudencia. En este
sentido, el conductor debe siempre asumir toda la responsabilidad de ser consciente
de su entorno, de utilizar el volante para corregir la trayectoria de circulación y de
conducir con seguridad.
Una conducción indebida o negligente puede provocar un accidente.
■ Para evitar que se accione el LDA por error
Cuando no utilice el sistema LDA, desactívelo con el interruptor del LDA.
■ Situaciones inadecuadas para el sistema LDA
No utilice el sistema LDA en ninguna de las siguientes situaciones.
En caso contrario, el sistema podría no funcionar correctamente y podría provocar
un accidente.
● Al conducir con cadenas para neumáticos, un neumático de repuesto o
equipamiento similar
● Si hay objetos o estructuras junto a la vía que puedan confundirse con marcas de
carril (como guardarraíles, bordillos, postes reflectantes, etc.)
● Durante la conducción por carreteras nevadas
● Si resulta difícil distinguir las marcas de carril de la calzada debido a la lluvia, a la
nieve, a la niebla, a la arena, a suciedad, etc.
● Si hay líneas de señalización de obras visibles en la calzada, o si existen antiguas
marcas de carril todavía visibles
● Durante la conducción por un tramo de carretera con carriles cerrados por
mantenimiento, o durante la conducción por un carril provisional
AV I S O
■ Para evitar daños o un funcionamiento incorrecto del sistema LDA
● No modifique los faros ni pegue adhesivos a la superficie de las luces.
● No realice modificaciones en la suspensión. Si la suspensión necesita reparación,
póngase en contacto con un concesionario Toyota autorizado, con cualquier taller
o con otro profesional con la cualificación y el equipo necesarios.
● No instale ni ponga ningún objeto en el capó ni en la rejilla. Tampoco debe utilizar
una rejilla de protección (defensas delanteras, barra contra canguros, etc.).

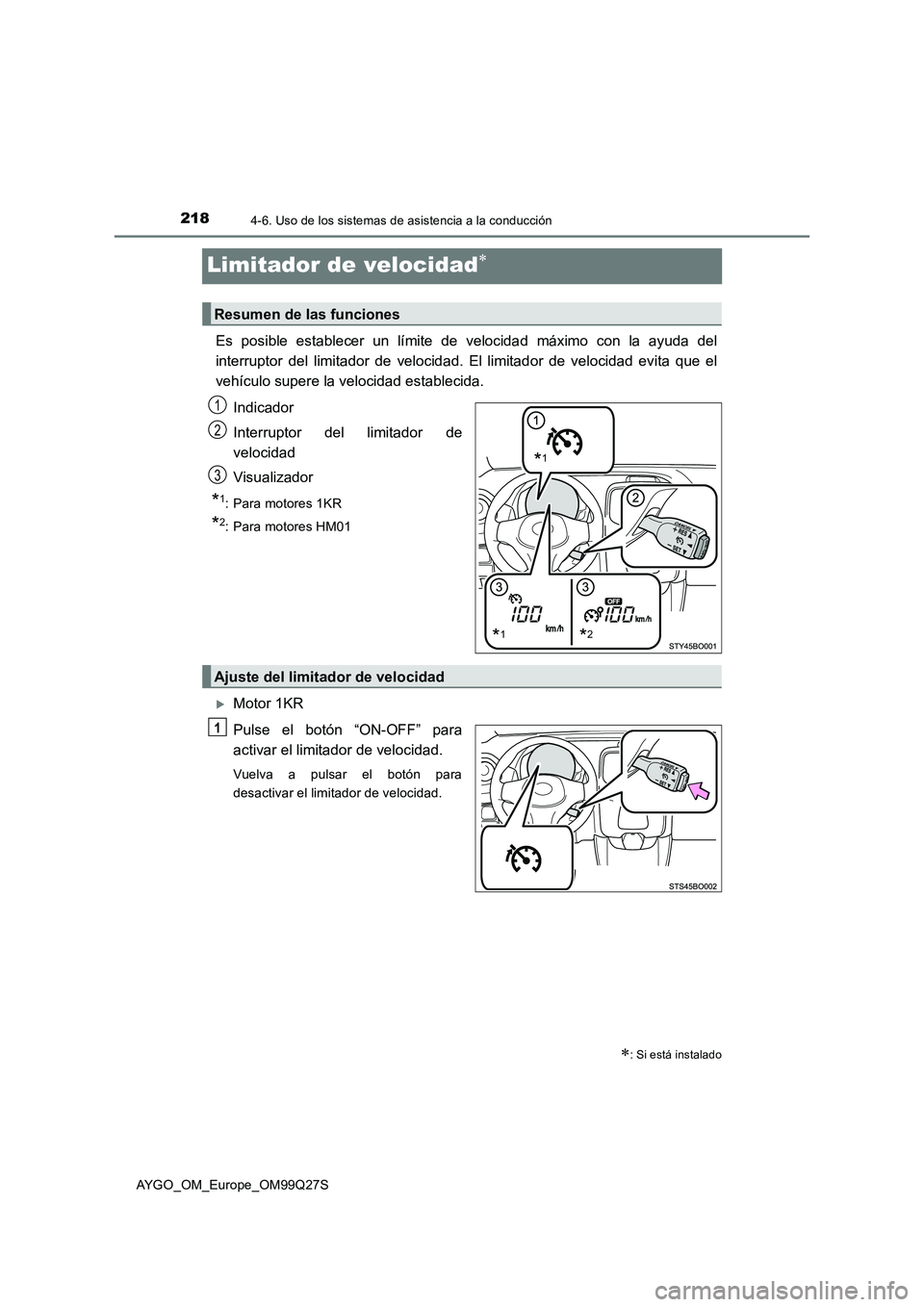

2184-6. Uso de los sistemas de asistencia a la conducción
AYGO_OM_Europe_OM99Q27S
Limitador de velocidad
Es posible establecer un límite de velocidad máximo con la ayuda del
interruptor del limitador de velocidad. El limitador de velocidad evita que el
vehículo supere la velocidad establecida.
Indicador
Interruptor del limitador de
velocidad
Visualizador
*1: Para motores 1KR
*2: Para motores HM01
Motor 1KR
Pulse el botón “ON-OFF” para
activar el limitador de velocidad.
Vuelva a pulsar el botón para
desactivar el limitador de velocidad.
: Si está instalado
Resumen de las funciones
*1
*1*2
1
2
3
Ajuste del limitador de velocidad

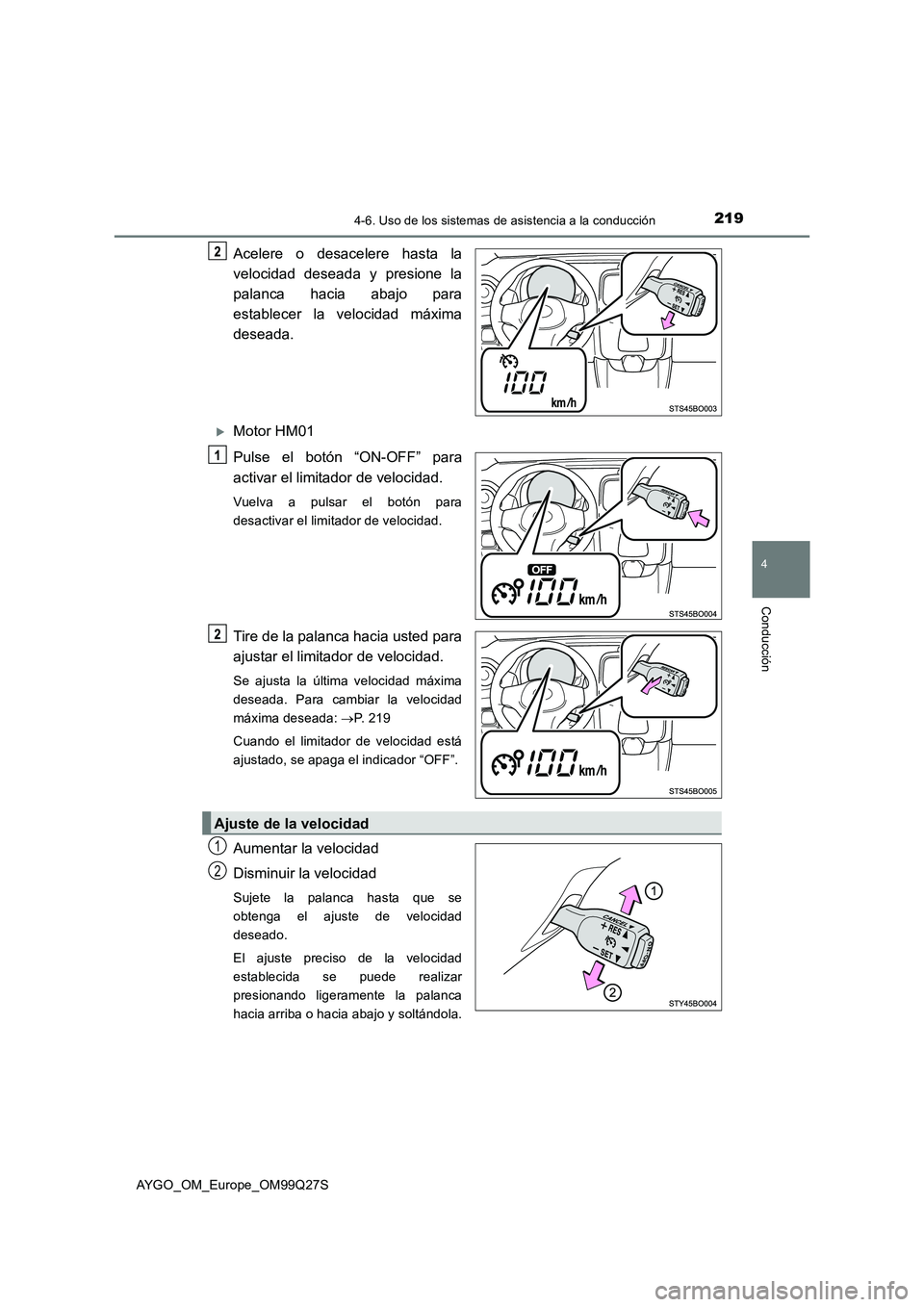

2194-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
AYGO_OM_Europe_OM99Q27S
Acelere o desacelere hasta la
velocidad deseada y presione la
palanca hacia abajo para
establecer la velocidad máxima
deseada.
Motor HM01
Pulse el botón “ON-OFF” para
activar el limitador de velocidad.
Vuelva a pulsar el botón para
desactivar el limitador de velocidad.
Tire de la palanca hacia usted para
ajustar el limitador de velocidad.
Se ajusta la última velocidad máxima
deseada. Para cambiar la velocidad
máxima deseada: P. 219
Cuando el limitador de velocidad está
ajustado, se apaga el indicador “OFF”.
Aumentar la velocidad
Disminuir la velocidad
Sujete la palanca hasta que se
obtenga el ajuste de velocidad
deseado.
El ajuste preciso de la velocidad
establecida se puede realizar
presionando ligeramente la palanca
hacia arriba o hacia abajo y soltándola.
Ajuste de la velocidad
1
2

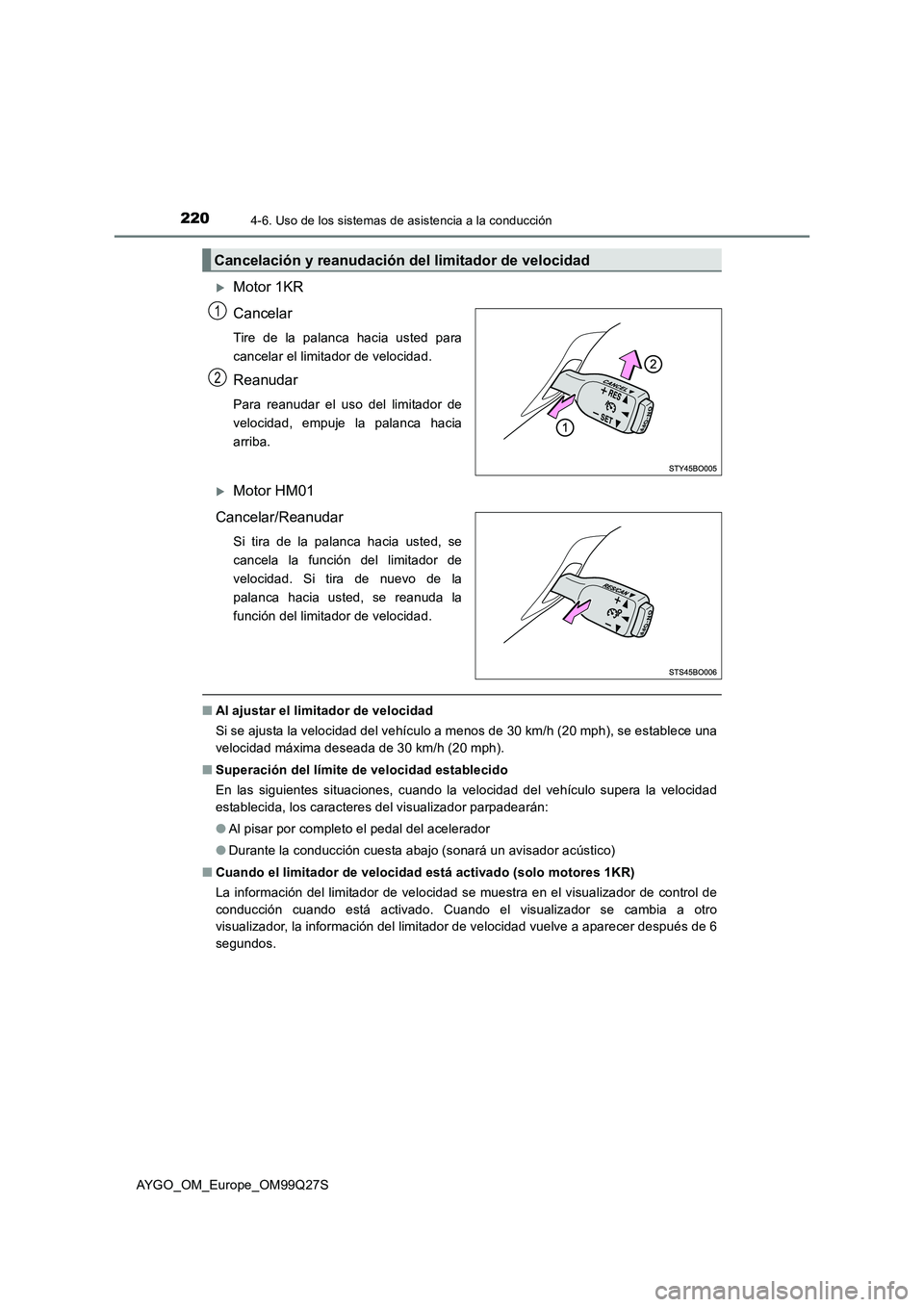

2204-6. Uso de los sistemas de asistencia a la conducción
AYGO_OM_Europe_OM99Q27S
Motor 1KR
Cancelar
Tire de la palanca hacia usted para
cancelar el limitador de velocidad.
Reanudar
Para reanudar el uso del limitador de
velocidad, empuje la palanca hacia
arriba.
Motor HM01
Cancelar/Reanudar
Si tira de la palanca hacia usted, se
cancela la función del limitador de
velocidad. Si tira de nuevo de la
palanca hacia usted, se reanuda la
función del limitador de velocidad.
■Al ajustar el limitador de velocidad
Si se ajusta la velocidad del vehículo a menos de 30 km/h (20 mph), se establece una
velocidad máxima deseada de 30 km/h (20 mph).
■Superación del límite de velocidad establecido
En las siguientes situaciones, cuando la velocidad del vehículo supera la velocidad
establecida, los caracteres del visualizador parpadearán:
●Al pisar por completo el pedal del acelerador
●Durante la conducción cuesta abajo (sonará un avisador acústico)
■Cuando el limitador de velocidad está activado (solo motores 1KR)
La información del limitador de velocidad se muestra en el visualizador de control de
conducción cuando está activado. Cuando el visualizador se cambia a otro
visualizador, la información del limitador de velocidad vuelve a aparecer después de 6
segundos.
Cancelación y reanudación del limitador de velocidad
1
2
