3817-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM99Q28L

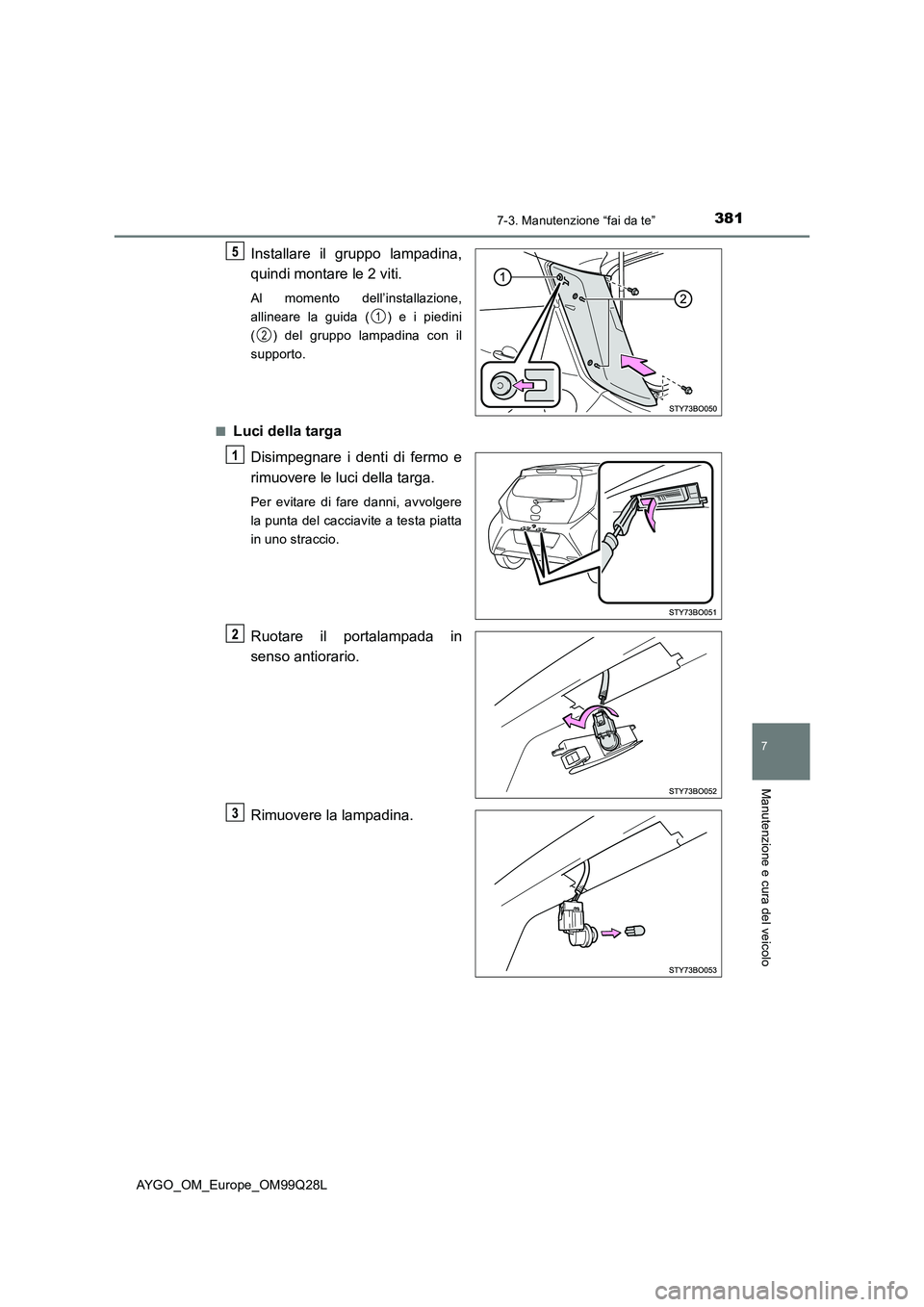

Installare il gruppo lampadina,
quindi montare le 2 viti.
Al momento dell’installazione,
allineare la guida ( ) e i piedini
( ) del gruppo lampadina con il
supporto.
■
Luci della targa
Disimpegnare i denti di fermo e
rimuovere le luci della targa.
Per evitare di fare danni, avvolgere
la punta del cacciavite a testa piatta
in uno straccio.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
1
2

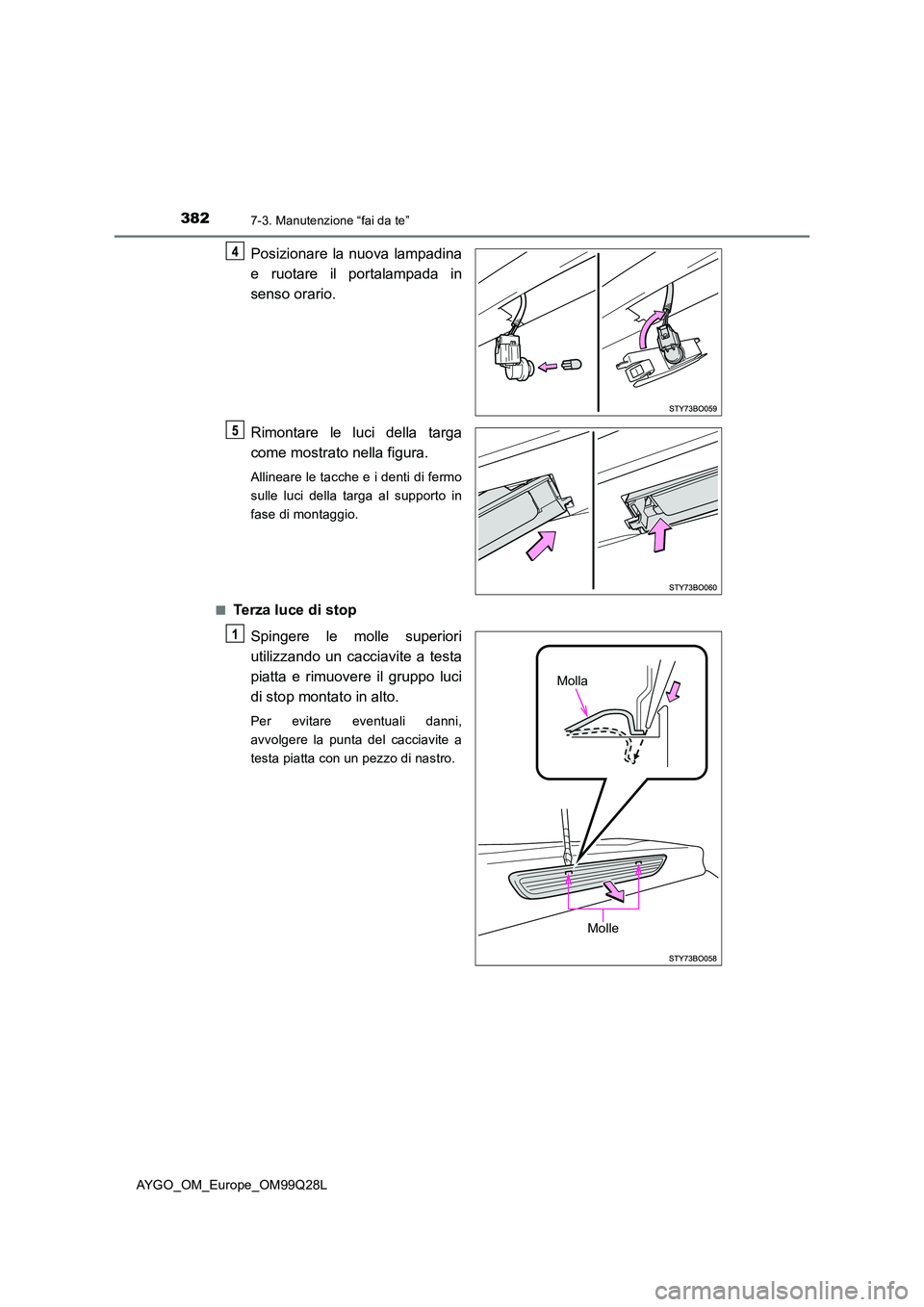

3827-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM99Q28L
Posizionare la nuova lampadina
e ruotare il portalampada in
senso orario.
Rimontare le luci della targa
come mostrato nella figura.
Allineare le tacche e i denti di fermo
sulle luci della targa al supporto in
fase di montaggio.
■Terza luce di stop
Spingere le molle superiori
utilizzando un cacciavite a testa
piatta e rimuovere il gruppo luci
di stop montato in alto.
Per evitare eventuali danni,
avvolgere la punta del cacciavite a
testa piatta con un pezzo di nastro.
Molla
Molle

3837-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM99Q28L

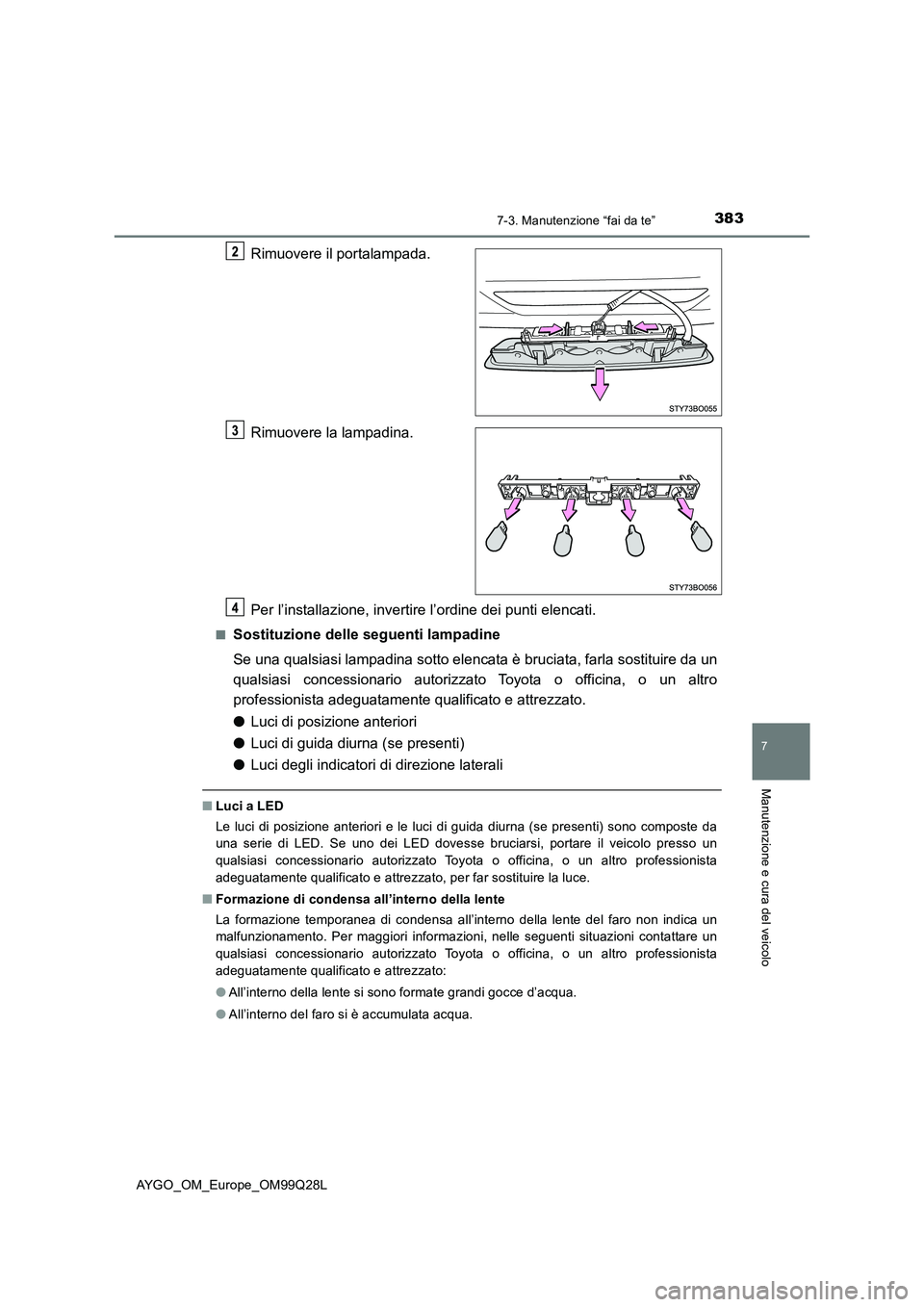

Rimuovere il portalampada.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
■Sostituzione delle seguenti lampadine
Se una qualsiasi lampadina sotto elencata è bruciata, farla sostituire da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
●Luci di posizione anteriori
●Luci di guida diurna (se presenti)
●Luci degli indicatori di direzione laterali
■Luci a LED
Le luci di posizione anteriori e le luci di guida diurna (se presenti) sono composte da
una serie di LED. Se uno dei LED dovesse bruciarsi, portare il veicolo presso un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato, per far sostituire la luce.
■Formazione di condensa all’interno della lente
La formazione temporanea di condensa all’interno della lente del faro non indica un
malfunzionamento. Per maggiori informazioni, nelle seguenti situazioni contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato:
●All’interno della lente si sono formate grandi gocce d’acqua.
●All’interno del faro si è accumulata acqua.

3847-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM99Q28L

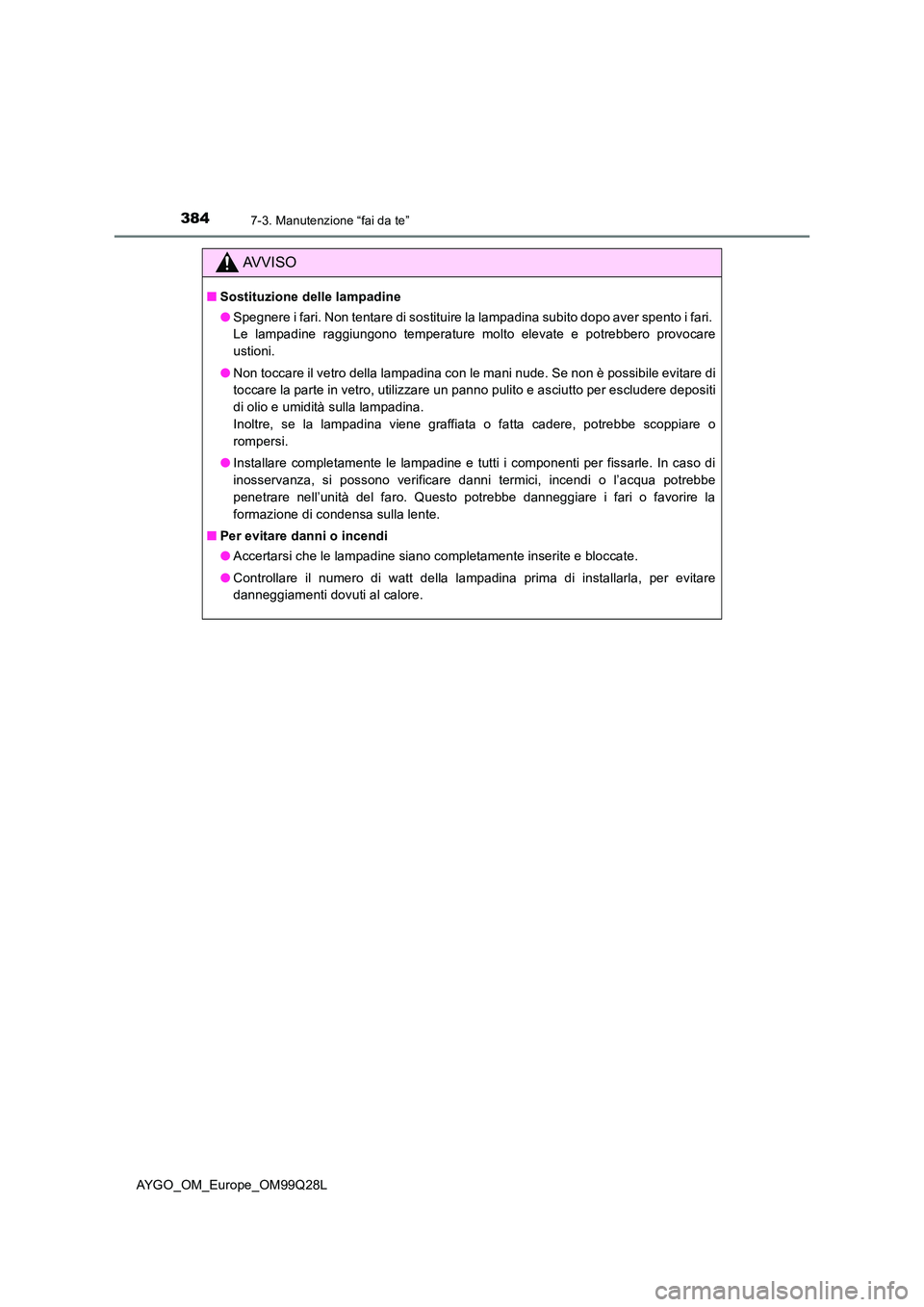

AVVISO
■Sostituzione delle lampadine
● Spegnere i fari. Non tentare di sostituire la lampadina subito dopo aver spento i fari.
Le lampadine raggiungono temperature molto elevate e potrebbero provocare
ustioni.
● Non toccare il vetro della lampadina con le mani nude. Se non è possibile evitare di
toccare la parte in vetro, utilizzare un panno pulito e asciutto per escludere depositi
di olio e umidità sulla lampadina.
Inoltre, se la lampadina viene graffiata o fatta cadere, potrebbe scoppiare o
rompersi.
● Installare completamente le lampadine e tutti i componenti per fissarle. In caso di
inosservanza, si possono verificare danni termici, incendi o l’acqua potrebbe
penetrare nell’unità del faro. Questo potrebbe danneggiare i fari o favorire la
formazione di condensa sulla lente.
■ Per evitare danni o incendi
● Accertarsi che le lampadine siano completamente inserite e bloccate.
● Controllare il numero di watt della lampadina prima di installarla, per evitare
danneggiamenti dovuti al calore.

385

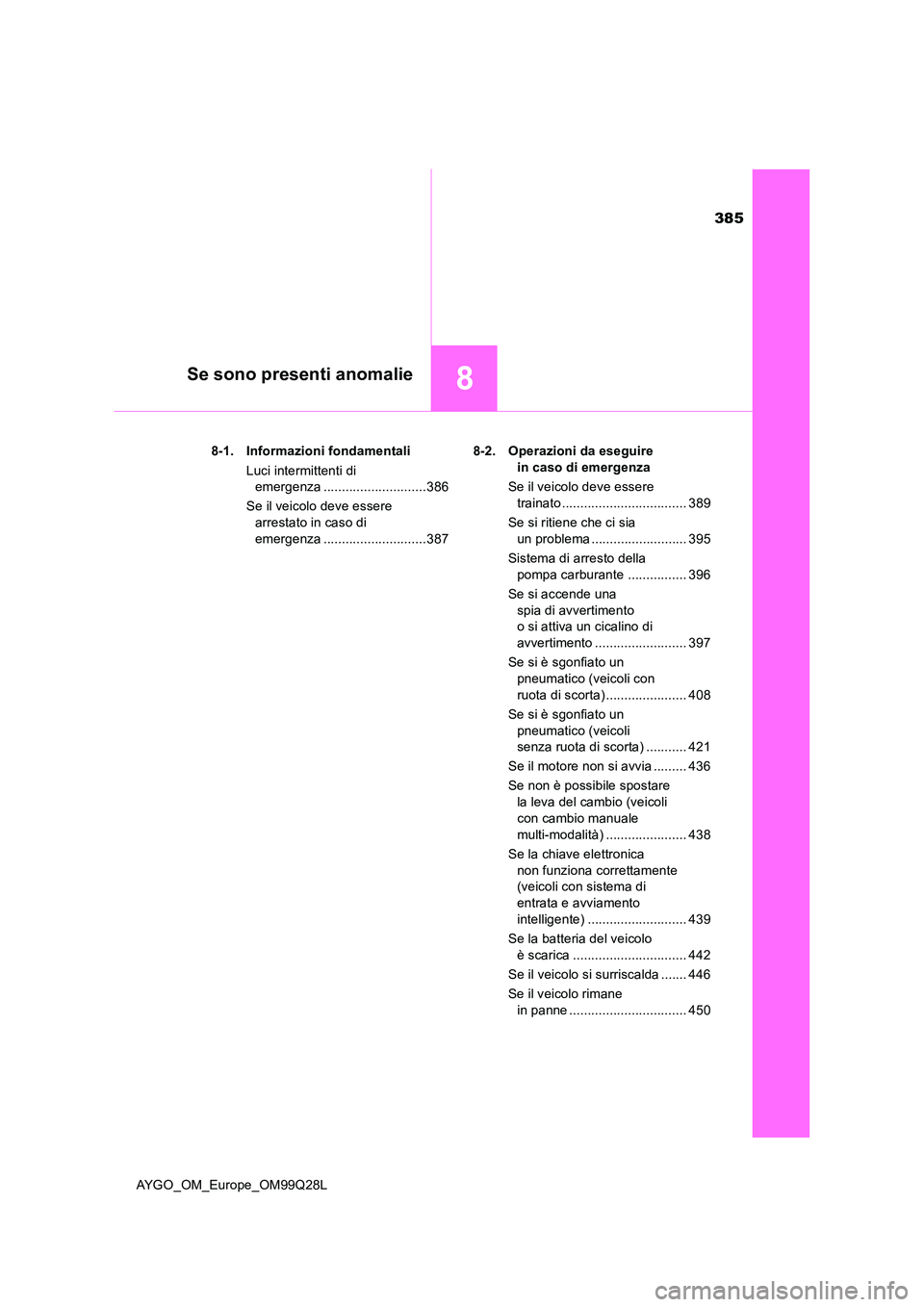

8Se sono presenti anomalie
AYGO_OM_Europe_OM99Q28L
8-1. Informazioni fondamentali
Luci intermittenti di
emergenza ............................386
Se il veicolo deve essere
arrestato in caso di
emergenza ............................387
8-2. Operazioni da eseguire
in caso di emergenza
Se il veicolo deve essere
trainato .................................. 389
Se si ritiene che ci sia
un problema .......................... 395
Sistema di arresto della
pompa carburante ................ 396
Se si accende una
spia di avvertimento
o si attiva un cicalino di
avvertimento ......................... 397
Se si è sgonfiato un
pneumatico (veicoli con
ruota di scorta) ...................... 408
Se si è sgonfiato un
pneumatico (veicoli
senza ruota di scorta) ........... 421
Se il motore non si avvia ......... 436
Se non è possibile spostare
la leva del cambio (veicoli
con cambio manuale
multi-modalità) ...................... 438
Se la chiave elettronica
non funziona correttamente
(veicoli con sistema di
entrata e avviamento
intelligente) ........................... 439
Se la batteria del veicolo
è scarica ............................... 442
Se il veicolo si surriscalda ....... 446
Se il veicolo rimane
in panne ................................ 450

3868-1. Informazioni fondamentali
AYGO_OM_Europe_OM99Q28L

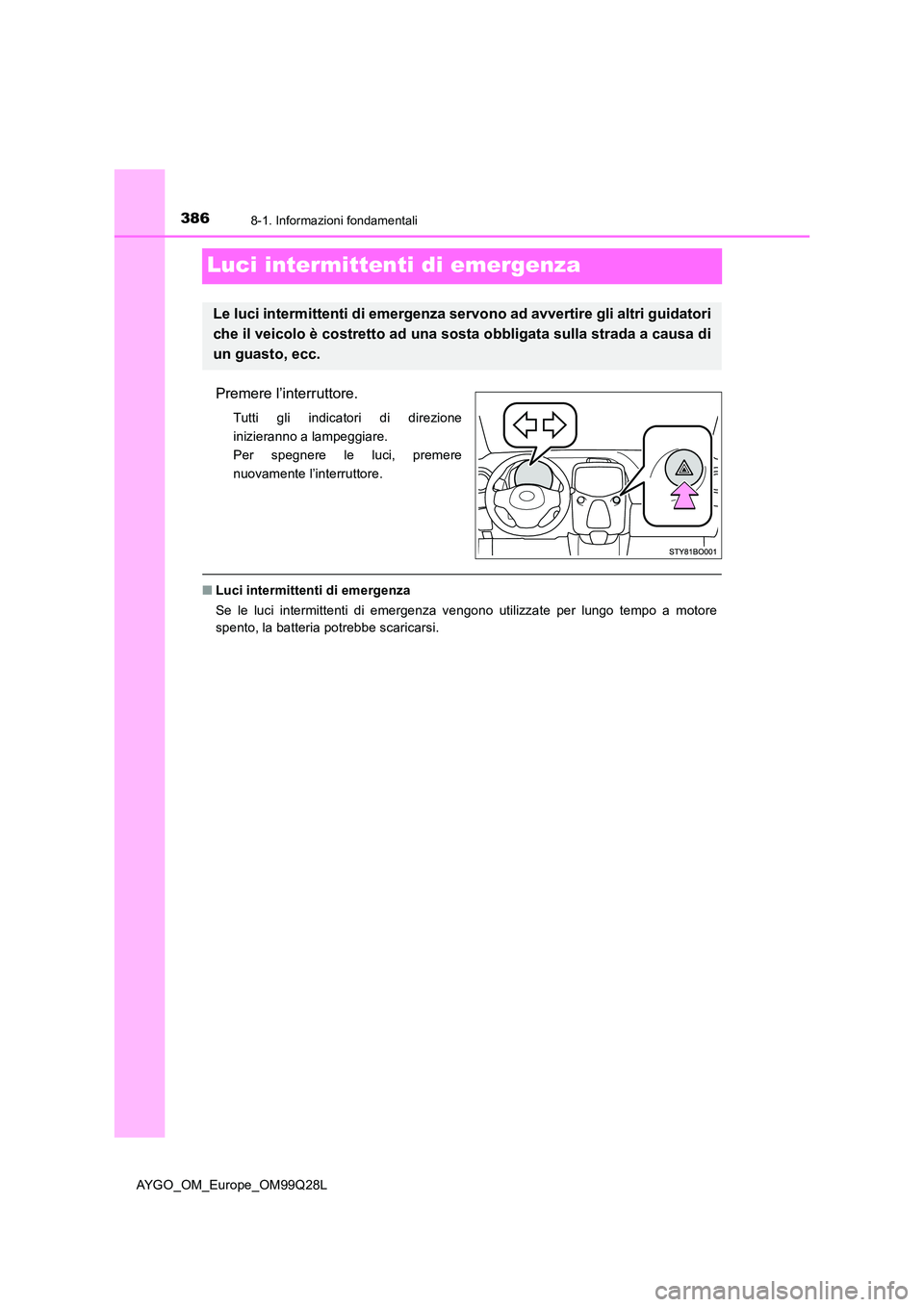

Luci intermittenti di emergenza
Premere l’interruttore.
Tutti gli indicatori di direzione
inizieranno a lampeggiare.
Per spegnere le luci, premere
nuovamente l’interruttore.
■ Luci intermittenti di emergenza
Se le luci intermittenti di emergenza vengono utilizzate per lungo tempo a motore
spento, la batteria potrebbe scaricarsi.
Le luci intermittenti di emergenza servono ad avvertire gli altri guidatori
che il veicolo è costretto ad una so sta obbligata sulla strada a causa di
un guasto, ecc.

3878-1. Informazioni fondamentali
8
Se sono presenti anomalie
AYGO_OM_Europe_OM99Q28L

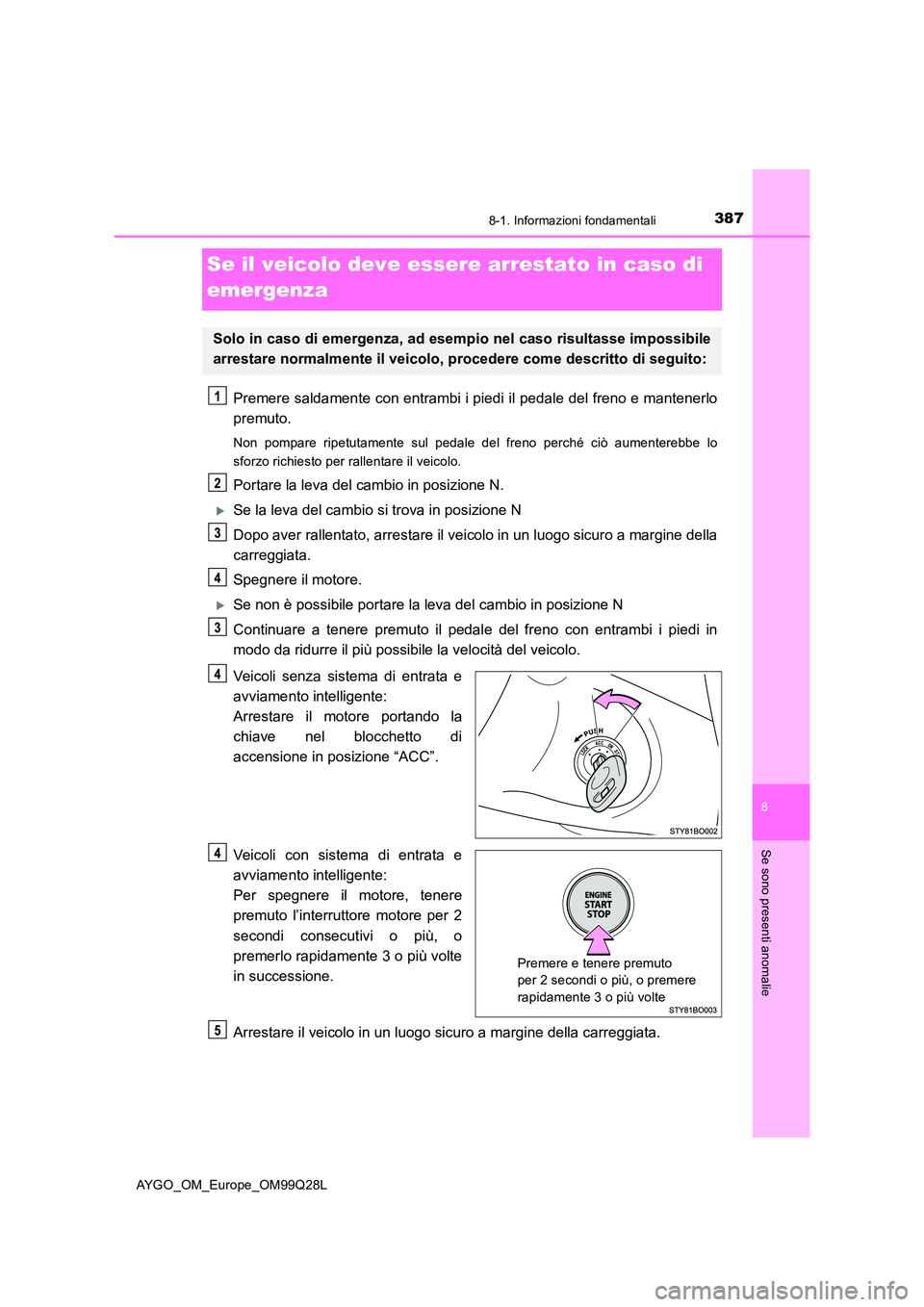

Se il veicolo deve essere arrestato in caso di
emergenza
Premere saldamente con entrambi i piedi il pedale del freno e mantenerlo
premuto.
Non pompare ripetutamente sul pedale del freno perché ciò aumenterebbe lo
sforzo richiesto per rallentare il veicolo.
Portare la leva del cambio in posizione N.
Se la leva del cambio si trova in posizione N
Dopo aver rallentato, arrestare il veicolo in un luogo sicuro a margine della
carreggiata.
Spegnere il motore.
Se non è possibile portare la leva del cambio in posizione N
Continuare a tenere premuto il pedal e del freno con entrambi i piedi in
modo da ridurre il più possibile la velocità del veicolo.
Veicoli senza sistema di entrata e
avviamento intelligente:
Arrestare il motore portando la
chiave nel blocchetto di
accensione in posizione “ACC”.
Veicoli con sistema di entrata e
avviamento intelligente:
Per spegnere il motore, tenere
premuto l’interruttore motore per 2
secondi consecutivi o più, o
premerlo rapidamente 3 o più volte
in successione.
Arrestare il veicolo in un luogo sicuro a margine della carreggiata.
Solo in caso di emergenza, ad esempio nel caso risultasse impossibile
arrestare normalmente il veicolo, pr ocedere come descritto di seguito:
Premere e tenere premuto
per 2 secondi o più, o premere
rapidamente 3 o più volte

3888-1. Informazioni fondamentali
AYGO_OM_Europe_OM99Q28L

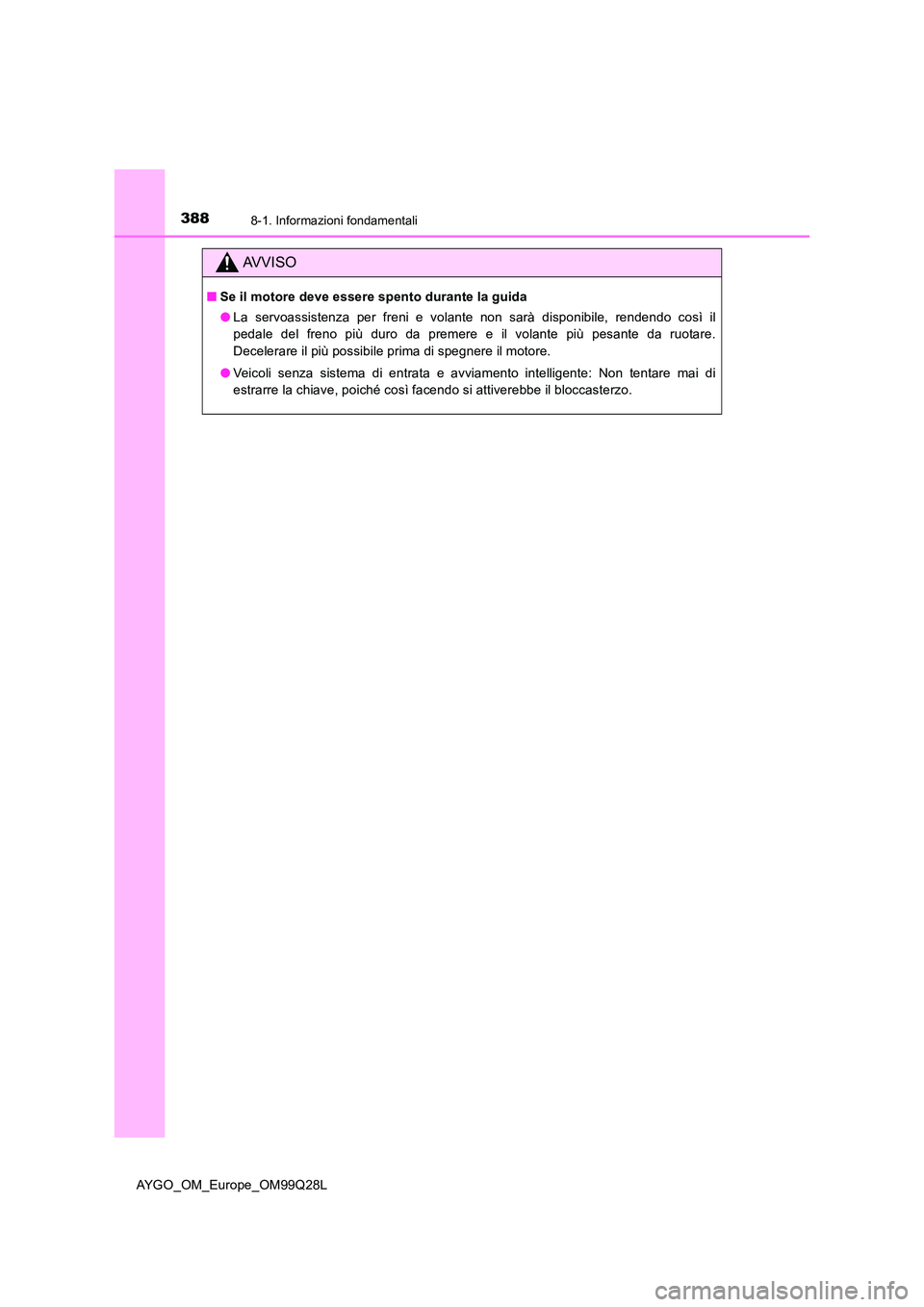

AVVISO
■Se il motore deve essere spento durante la guida
● La servoassistenza per freni e volante non sarà disponibile, rendendo così il
pedale del freno più duro da premere e il volante più pesante da ruotare.
Decelerare il più possibile prima di spegnere il motore.
● Veicoli senza sistema di entrata e avviamento intelligente: Non tentare mai di
estrarre la chiave, poiché così facendo si attiverebbe il bloccasterzo.

3898-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
AYGO_OM_Europe_OM99Q28L

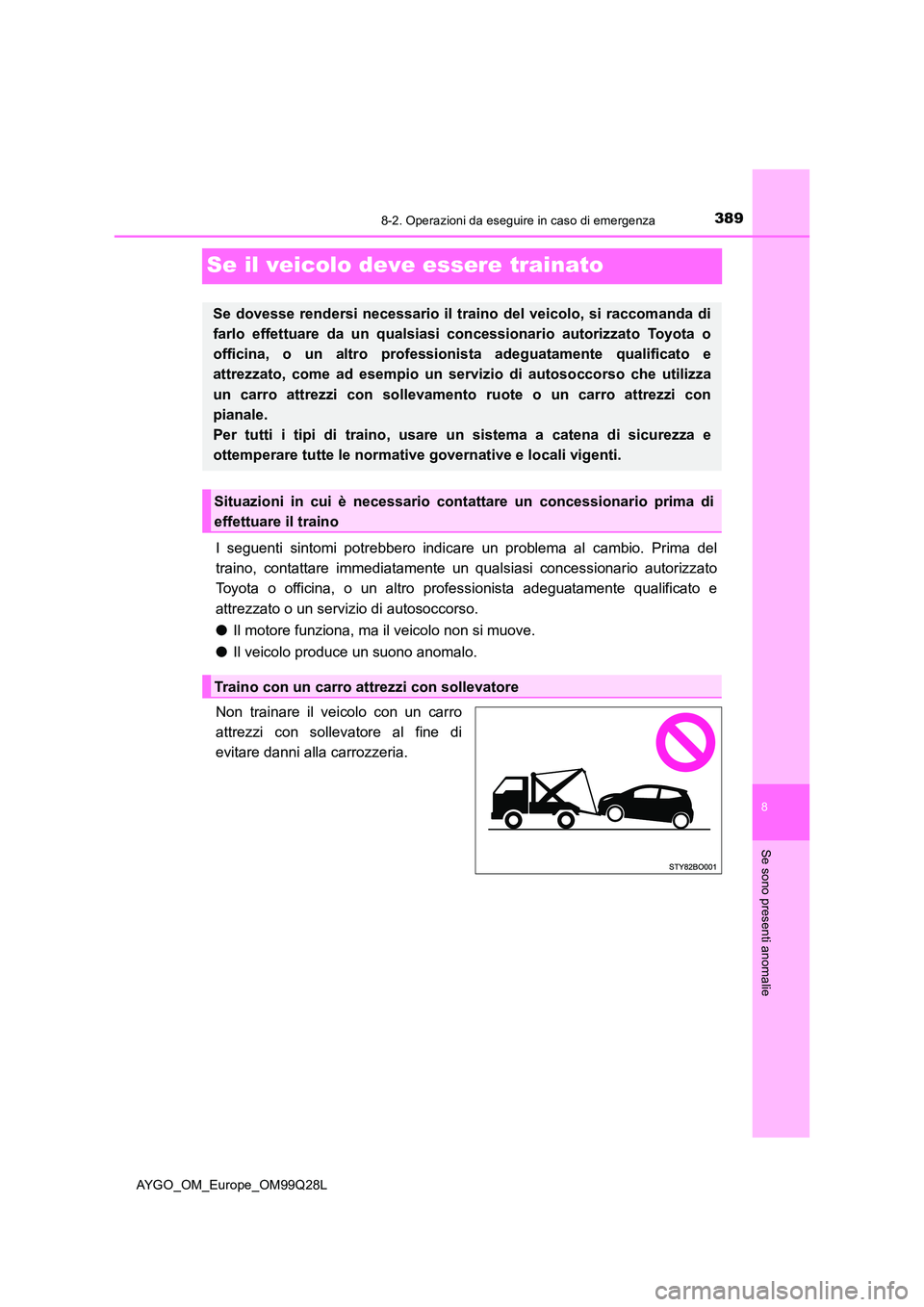

Se il veicolo deve essere trainato
I seguenti sintomi potrebbero indicare un problema al cambio. Prima del
traino, contattare immediatamente un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato o un servizio di autosoccorso.
● Il motore funziona, ma il veicolo non si muove.
● Il veicolo produce un suono anomalo.
Non trainare il veicolo con un carro
attrezzi con sollevatore al fine di
evitare danni alla carrozzeria.
Se dovesse rendersi necessario il traino del veicolo, si raccomanda di
farlo effettuare da un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionis ta adeguatamente qualificato e
attrezzato, come ad esempio un servizio di autosoccorso che utilizza
un carro attrezzi con sollevamento ruote o un carro attrezzi con
pianale.
Per tutti i tipi di traino, usare un sistema a catena di sicurezza e
ottemperare tutte le normative governative e locali vigenti.
Situazioni in cui è necessario cont attare un concessionario prima di
effettuare il traino
Traino con un carro attrezzi con sollevatore

3908-2. Operazioni da eseguire in caso di emergenza
AYGO_OM_Europe_OM99Q28L

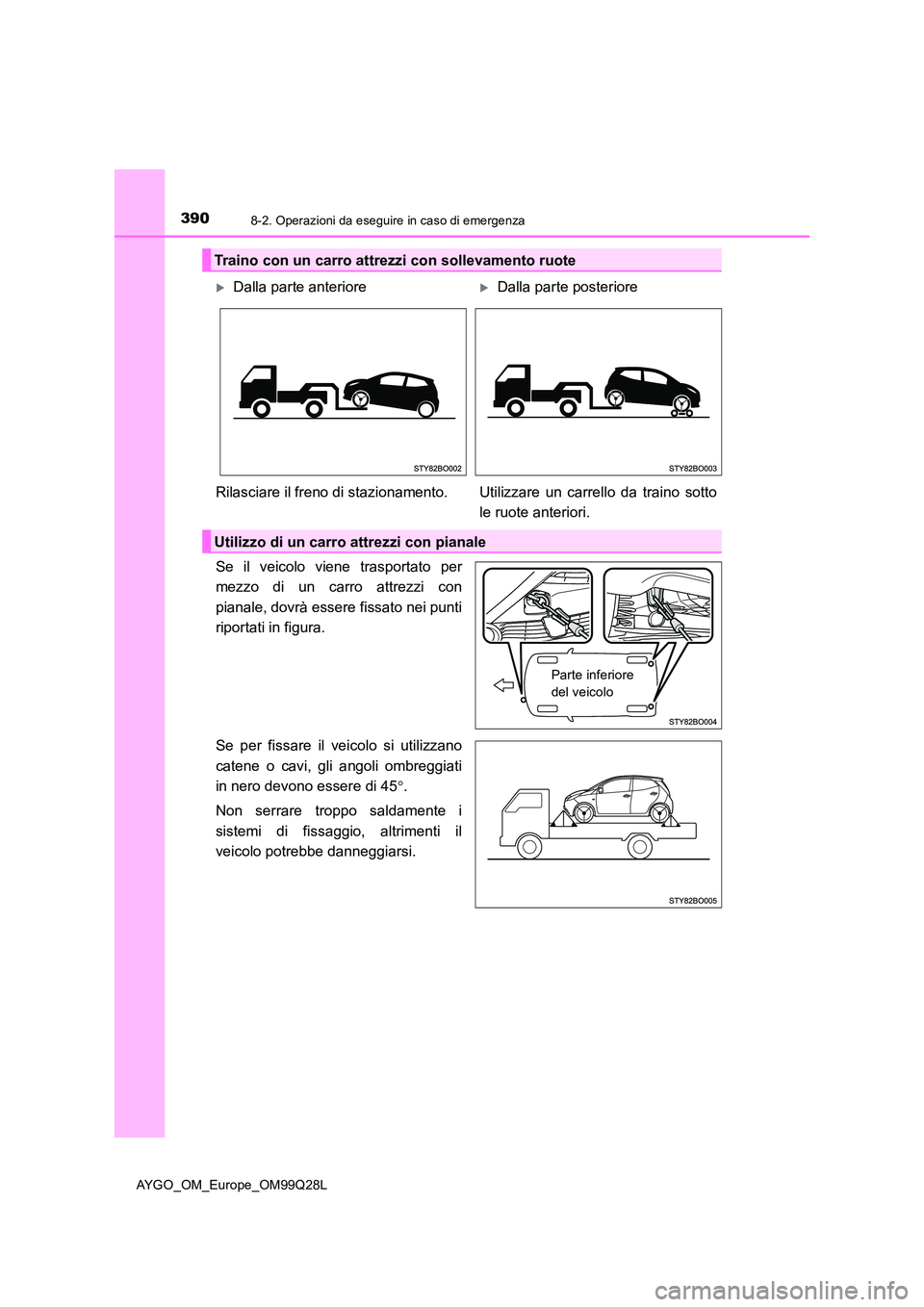

Se il veicolo viene trasportato per
mezzo di un carro attrezzi con
pianale, dovrà essere fissato nei punti
riportati in figura.
Se per fissare il veicolo si utilizzano
catene o cavi, gli angoli ombreggiati
in nero devono essere di 45 .
Non serrare troppo saldamente i
sistemi di fissaggio, altrimenti il
veicolo potrebbe danneggiarsi.
Traino con un carro attrezzi con sollevamento ruote
Dalla parte anterioreDalla parte posteriore
Rilasciare il freno di stazionamento. Utilizzare un carrello da traino sotto
le ruote anteriori.
Utilizzo di un carro attrezzi con pianale
Parte inferiore
del veicolo
