TOYOTA AYGO 2017 Manuale duso (in Italian)

4518-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
AYGO_OM_Europe_OM99Q28L

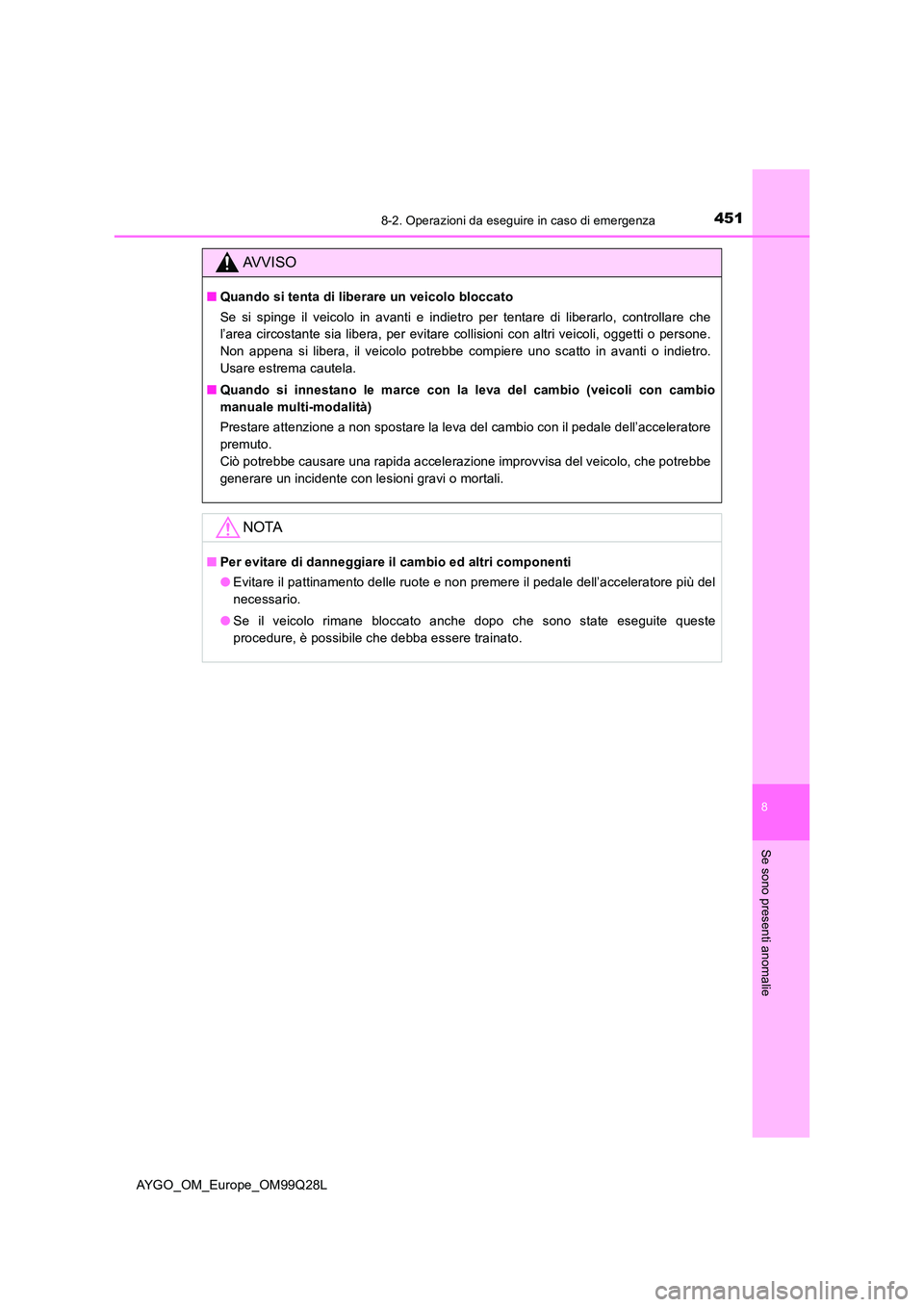

AVVISO
■Quando si tenta di liberare un veicolo bloccato
Se si spinge il veicolo in avanti e indietro per tentare di liberarlo, controllare che
l’area circostante sia libera, per evitare collisioni con altri veicoli, oggetti o persone.
Non appena si libera, il veicolo potrebbe compiere uno scatto in avanti o indietro.
Usare estrema cautela.
■ Quando si innestano le marce con la leva del cambio (veicoli con cambio
manuale multi-modalità)
Prestare attenzione a non spostare la leva del cambio con il pedale dell’acceleratore
premuto.
Ciò potrebbe causare una rapida accelerazione improvvisa del veicolo, che potrebbe
generare un incidente con lesioni gravi o mortali.
NOTA
■ Per evitare di danneggiare il cambio ed altri componenti
● Evitare il pattinamento delle ruote e non premere il pedale dell’acceleratore più del
necessario.
● Se il veicolo rimane bloccato anche dopo che sono state eseguite queste
procedure, è possibile che debba essere trainato.

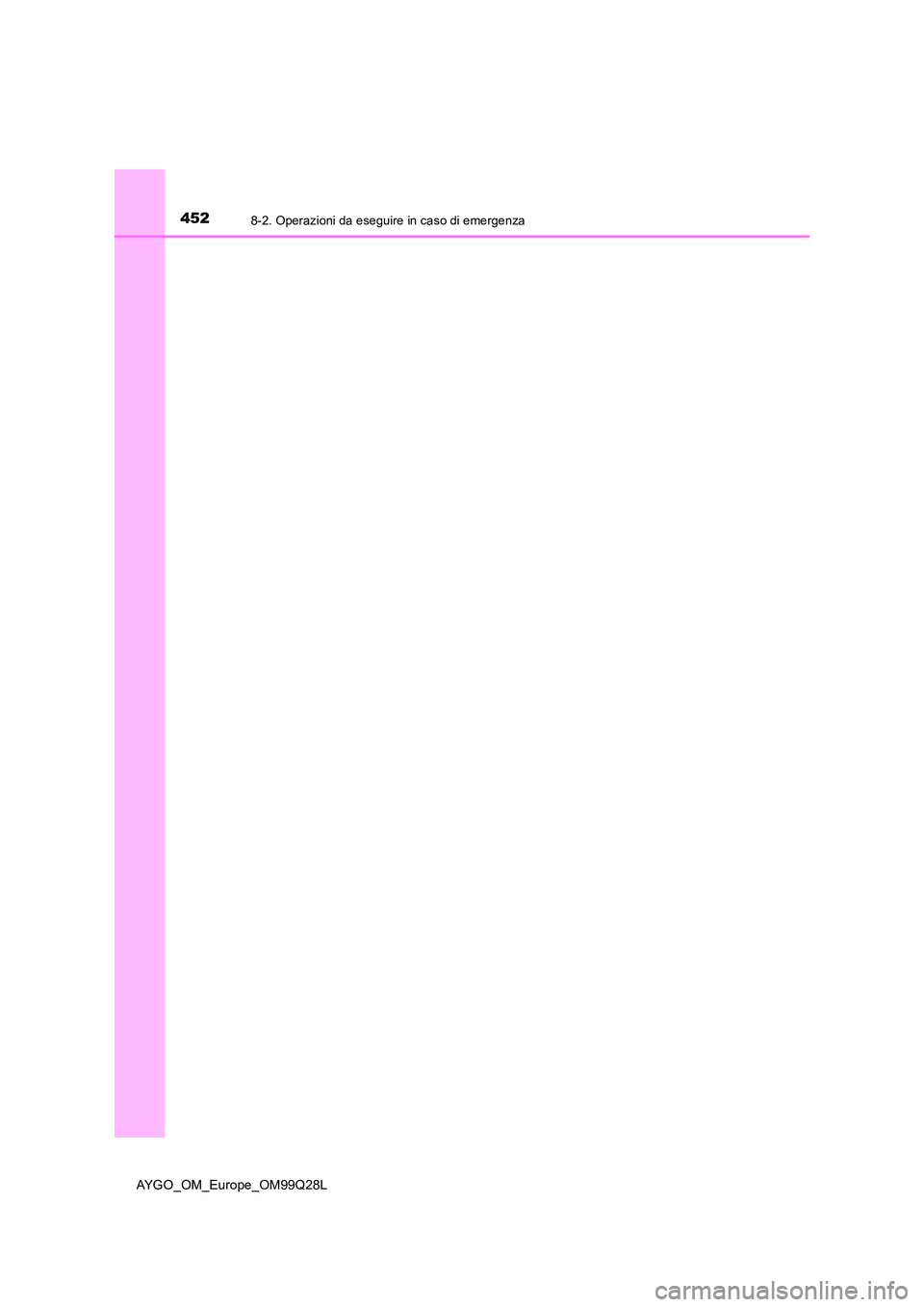

4528-2. Operazioni da eseguire in caso di emergenza
AYGO_OM_Europe_OM99Q28L

453

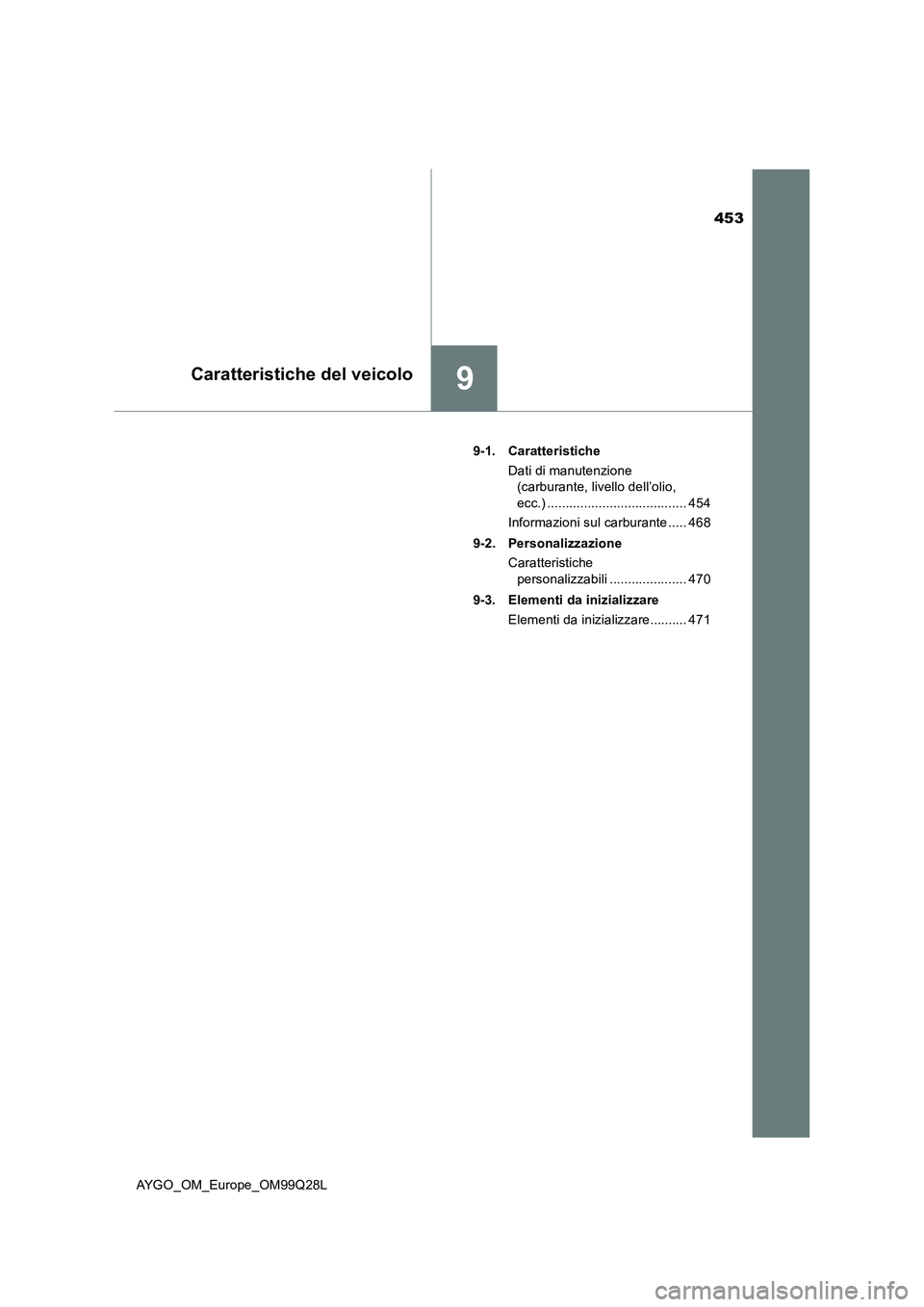

9Caratteristiche del veicolo
AYGO_OM_Europe_OM99Q28L9-1. Caratteristiche
Dati di manutenzione
(carburante, livello dell’olio,
ecc.) ...................................... 454
Informazioni sul carburante ..... 468
9-2. Personalizzazione
Caratteristiche
personalizzabili ..................... 470
9-3. Elementi da inizializzare
Elementi da inizializzare.......... 471

4549-1. Caratteristiche
AYGO_OM_Europe_OM99Q28L
Dati di manutenzione (carburante, livello
dell’olio, ecc.)
*
1: Veicolo a vuoto
*2: Veicoli con altezza rialzata
Dimensioni
Lunghezza totale3.455 mm
Larghezza totale1.615 mm
Altezza totale*11.460 mm
1.480 mm
*2
Interasse2.340 mm
CarreggiataAnteriore1.425 mm
1.420 mm
*2
Posteriore1.420 mm
Massa lorda del veicolo1.240 kg
Capacità massima
ammessa per asseAnteriore695 kgPosteriore

4559-1. Caratteristiche
9
Caratteristiche del veicolo
AYGO_OM_Europe_OM99Q28L

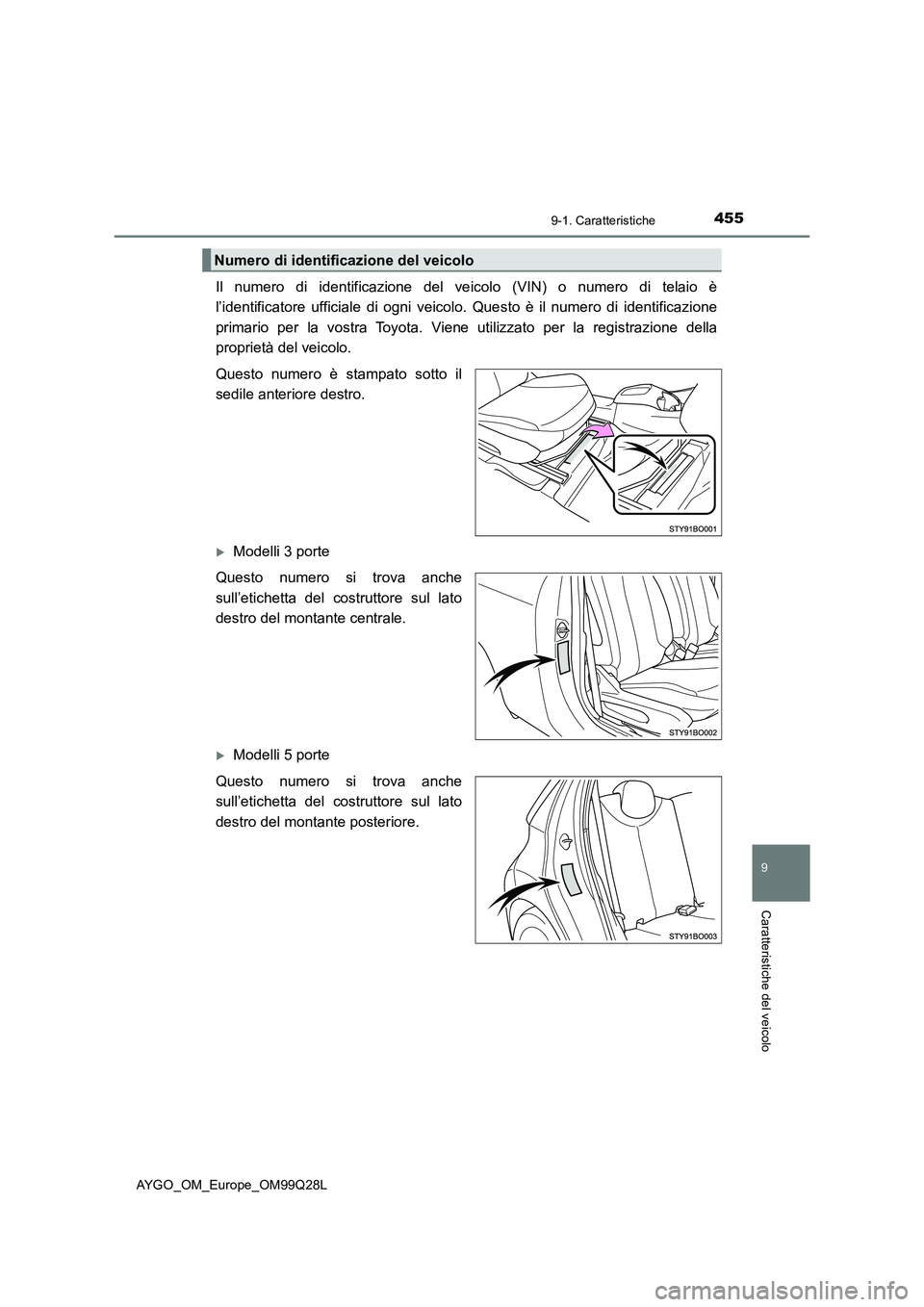

Il numero di identificazione del veicolo (VIN) o numero di telaio è
l’identificatore ufficiale di ogni veicolo. Questo è il numero di identificazione
primario per la vostra Toyota. Viene utilizzato per la registrazione della
proprietà del veicolo.
Questo numero è stampato sotto il
sedile anteriore destro.
Modelli 3 porte
Questo numero si trova anche
sull’etichetta del costruttore sul lato
destro del montante centrale.
Modelli 5 porte
Questo numero si trova anche
sull’etichetta del costruttore sul lato
destro del montante posteriore.
Numero di identificazione del veicolo

4569-1. Caratteristiche
AYGO_OM_Europe_OM99Q28L

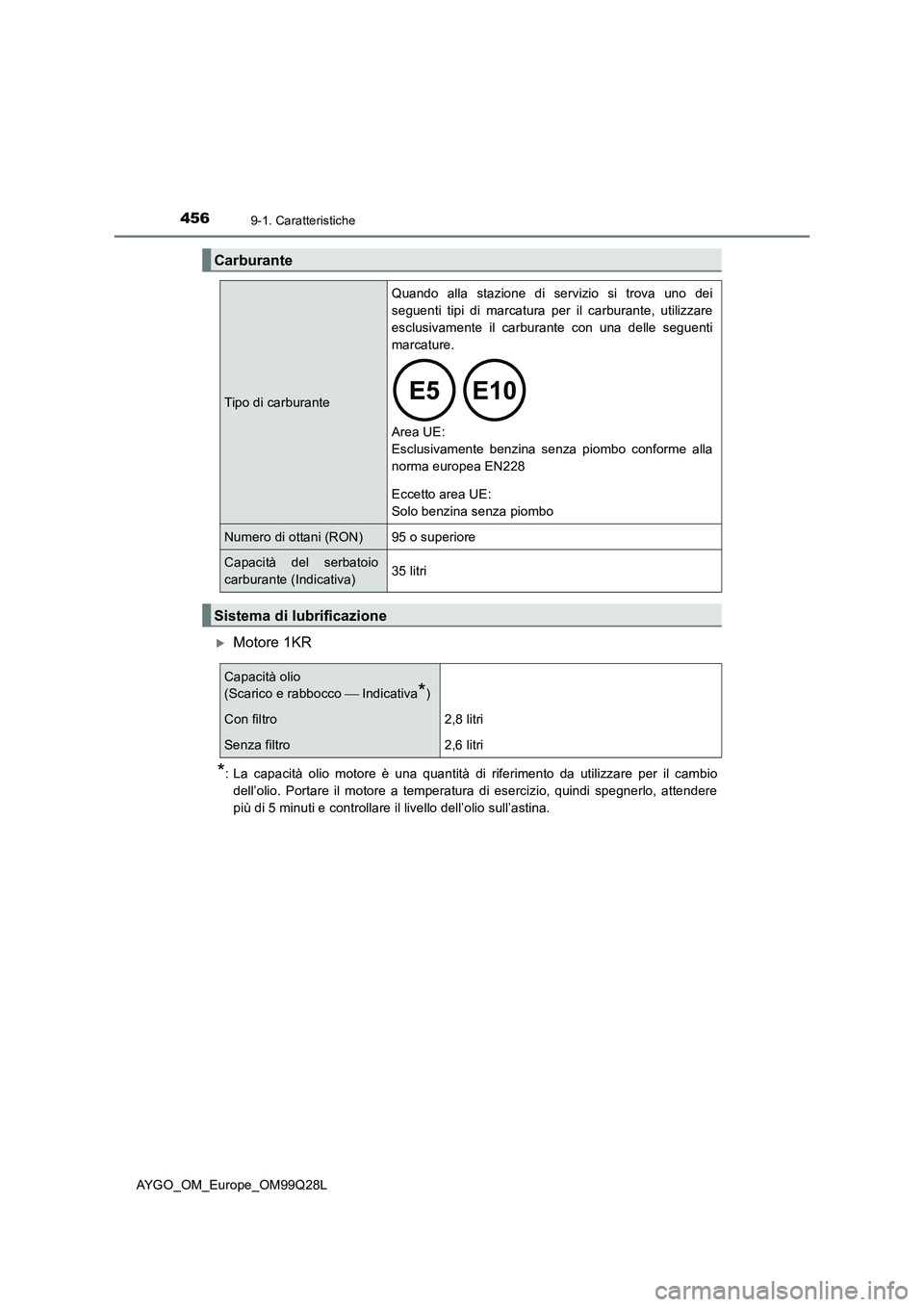

Motore 1KR
*: La capacità olio motore è una quantità di riferimento da utilizzare per il cambio
dell’olio. Portare il motore a temperatura di esercizio, quindi spegnerlo, attendere
più di 5 minuti e controllare il livello dell’olio sull’astina.
Carburante
Tipo di carburante
Quando alla stazione di servizio si trova uno dei
seguenti tipi di marcatura per il carburante, utilizzare
esclusivamente il carburante con una delle seguenti
marcature.

Area UE:
Esclusivamente benzina senza piombo conforme alla
norma europea EN228
Eccetto area UE:
Solo benzina senza piombo
Numero di ottani (RON)95 o superiore
Capacità del serbatoio
carburante (Indicativa)35 litri
Sistema di lubrificazione
Capacità olio
(Scarico e rabbocco  Indicativa
*)
Con filtro2,8 litri
Senza filtro2,6 litri

4579-1. Caratteristiche
9
Caratteristiche del veicolo
AYGO_OM_Europe_OM99Q28L■

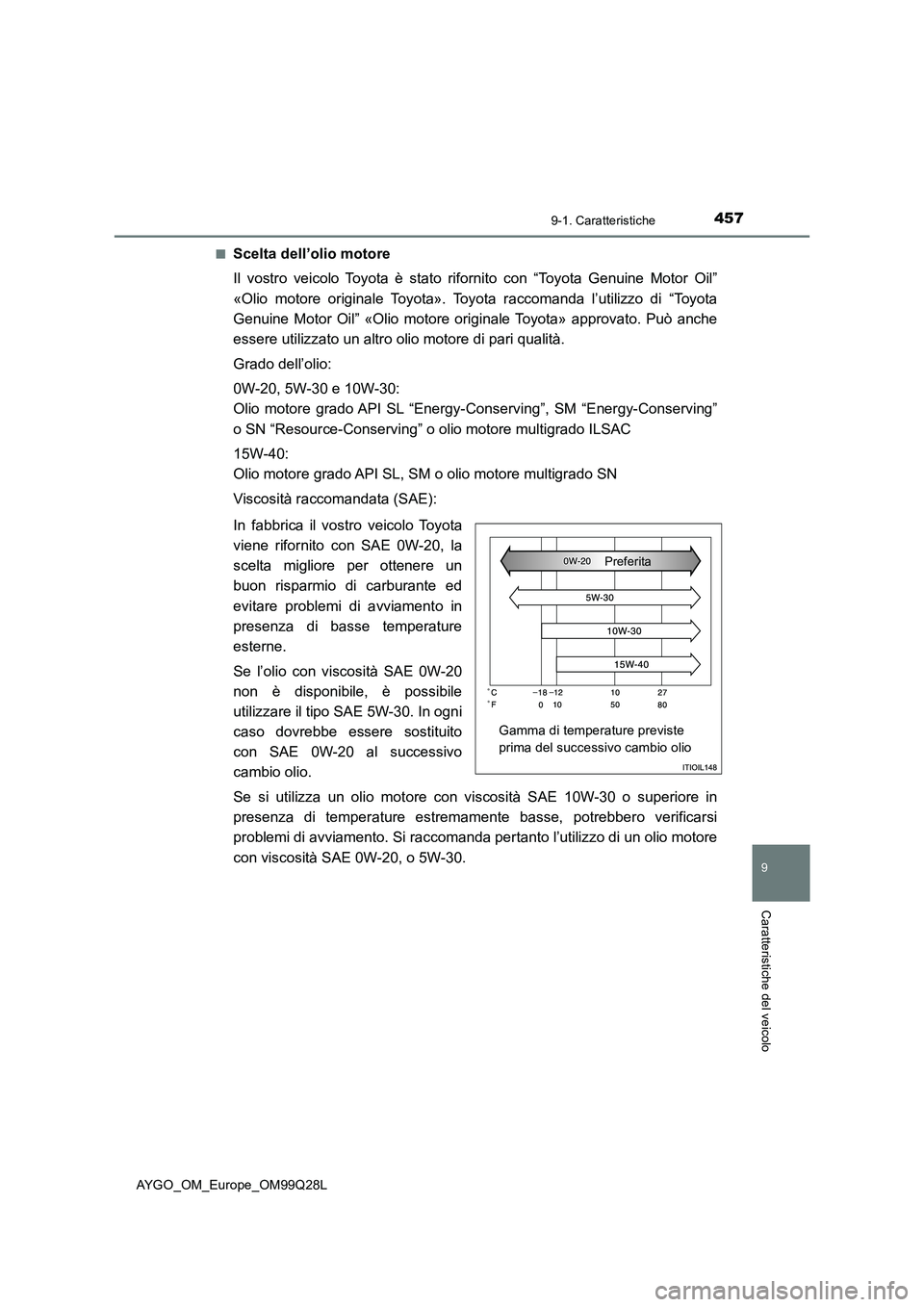

Scelta dell’olio motore
Il vostro veicolo Toyota è stato rifornito con “Toyota Genuine Motor Oil”
«Olio motore originale Toyota». Toyota raccomanda l’utilizzo di “Toyota
Genuine Motor Oil” «Olio motore originale Toyota» approvato. Può anche
essere utilizzato un altro olio motore di pari qualità.
Grado dell’olio:
0W-20, 5W-30 e 10W-30:
Olio motore grado API SL “Energy-Conserving”, SM “Energy-Conserving”
o SN “Resource-Conserving” o olio motore multigrado ILSAC
15W-40:
Olio motore grado API SL, SM o olio motore multigrado SN
Viscosità raccomandata (SAE):
In fabbrica il vostro veicolo Toyota
viene rifornito con SAE 0W-20, la
scelta migliore per ottenere un
buon risparmio di carburante ed
evitare problemi di avviamento in
presenza di basse temperature
esterne.
Se l’olio con viscosità SAE 0W-20
non è disponibile, è possibile
utilizzare il tipo SAE 5W-30. In ogni
caso dovrebbe essere sostituito
con SAE 0W-20 al successivo
cambio olio.
Se si utilizza un olio motore con viscosità SAE 10W-30 o superiore in
presenza di temperature estremamente basse, potrebbero verificarsi
problemi di avviamento. Si raccomanda pertanto l’utilizzo di un olio motore
con viscosità SAE 0W-20, o 5W-30.
Gamma di temperature previste
prima del successivo cambio olio
Preferita

4589-1. Caratteristiche
AYGO_OM_Europe_OM99Q28L

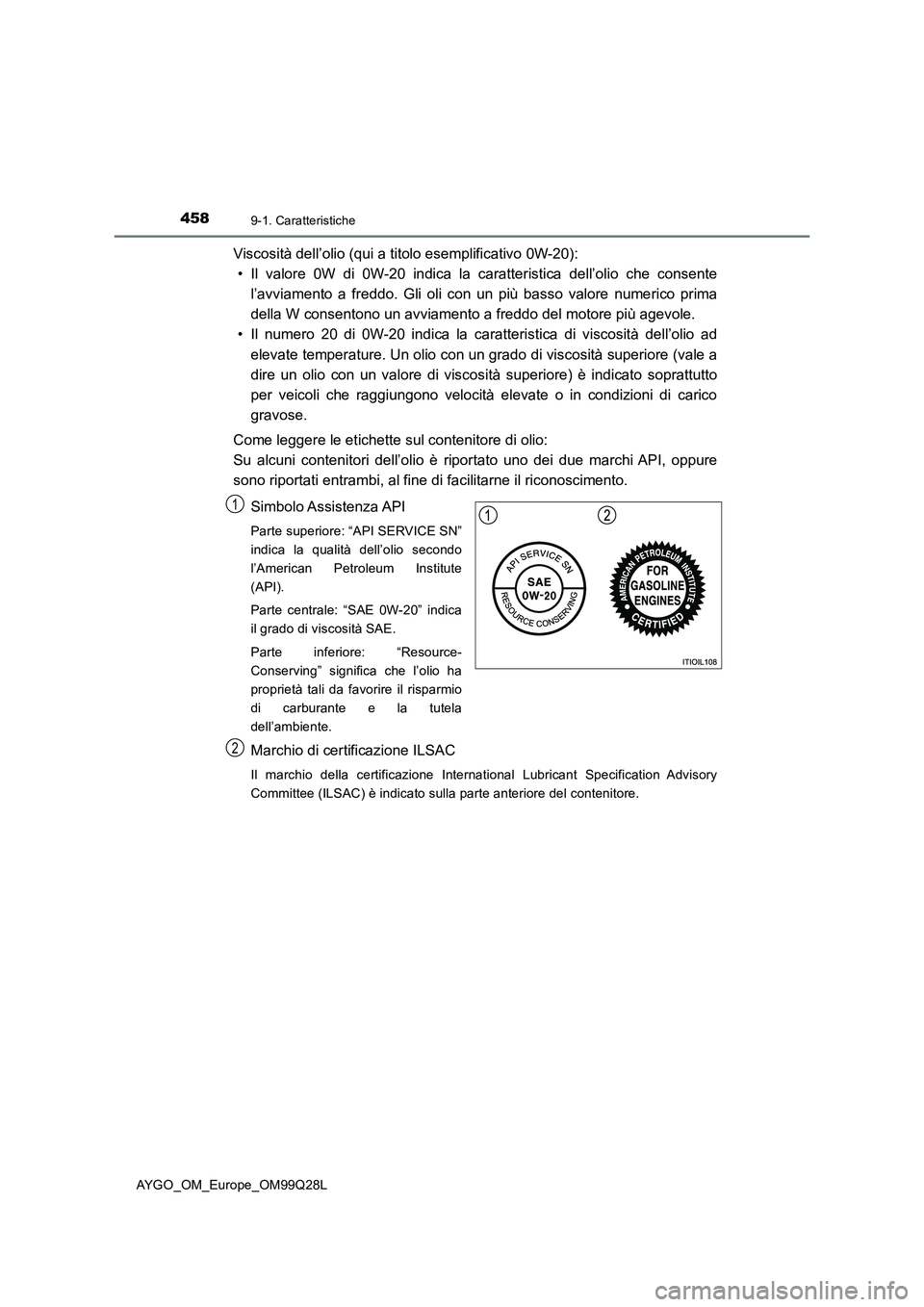

Viscosità dell’olio (qui a titolo esemplificativo 0W-20):
• Il valore 0W di 0W-20 indica la caratteristica dell’olio che consente
l’avviamento a freddo. Gli oli con un più basso valore numerico prima
della W consentono un avviamento a freddo del motore più agevole.
• Il numero 20 di 0W-20 indica la caratteristica di viscosità dell’olio ad
elevate temperature. Un olio con un grado di viscosità superiore (vale a
dire un olio con un valore di viscosità superiore) è indicato soprattutto
per veicoli che raggiungono velocità elevate o in condizioni di carico
gravose.
Come leggere le etichette sul contenitore di olio:
Su alcuni contenitori dell’olio è riportato uno dei due marchi API, oppure
sono riportati entrambi, al fine di facilitarne il riconoscimento.
Simbolo Assistenza API
Parte superiore: “API SERVICE SN”
indica la qualità dell’olio secondo
l’American Petroleum Institute
(API).
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” significa che l’olio ha
proprietà tali da favorire il risparmio
di carburante e la tutela
dell’ambiente.
Marchio di certificazione ILSAC
Il marchio della certificazione International Lubricant Specification Advisory
Committee (ILSAC) è indicato sulla parte anteriore del contenitore.
1
2

4599-1. Caratteristiche
9
Caratteristiche del veicolo
AYGO_OM_Europe_OM99Q28L

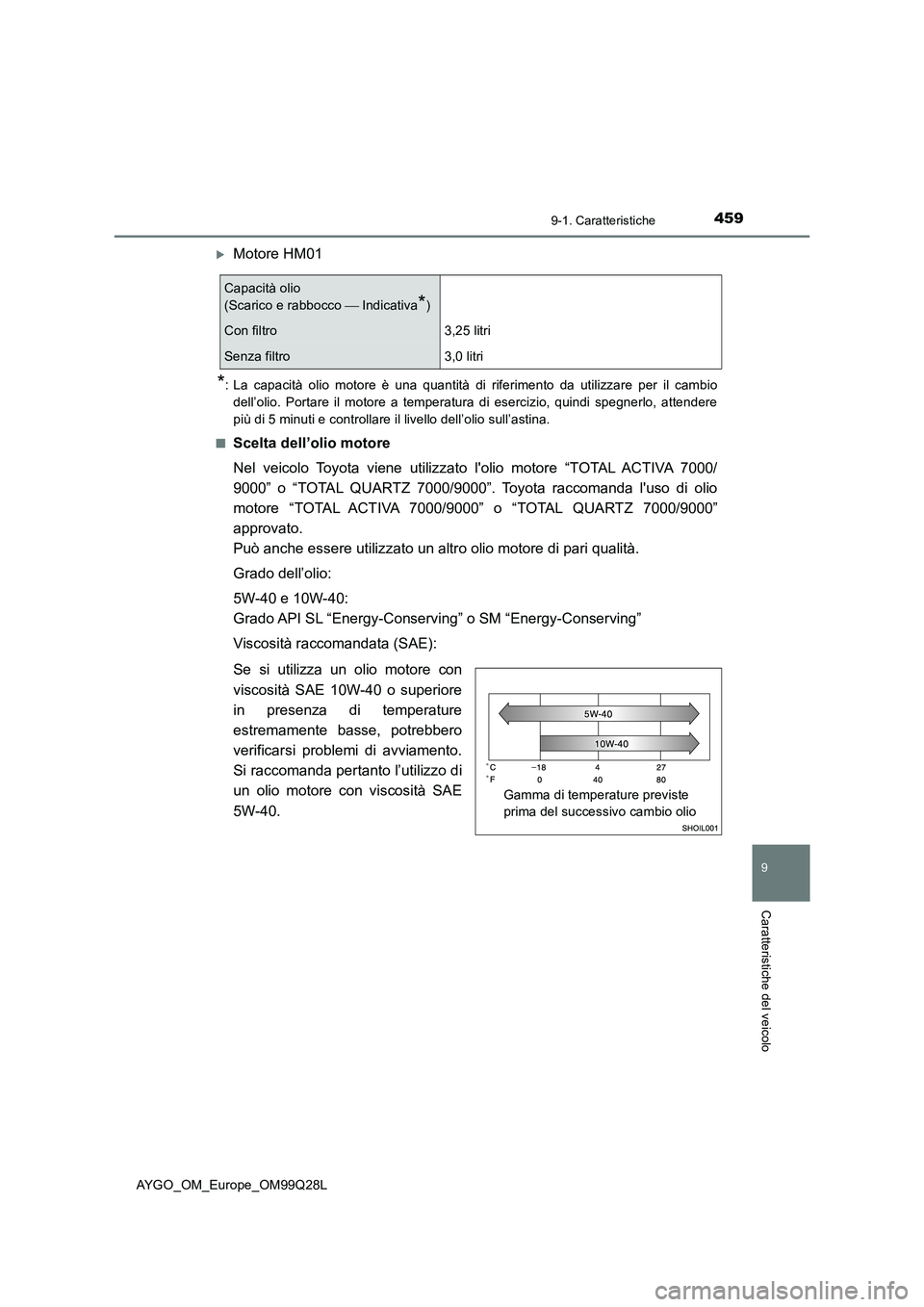

Motore HM01
*: La capacità olio motore è una quantità di riferimento da utilizzare per il cambio
dell’olio. Portare il motore a temperatura di esercizio, quindi spegnerlo, attendere
più di 5 minuti e controllare il livello dell’olio sull’astina.
■
Scelta dell’olio motore
Nel veicolo Toyota viene utilizzato l'olio motore “TOTAL ACTIVA 7000/
9000” o “TOTAL QUARTZ 7000/9000”. Toyota raccomanda l'uso di olio
motore “TOTAL ACTIVA 7000/9000” o “TOTAL QUARTZ 7000/9000”
approvato.
Può anche essere utilizzato un altro olio motore di pari qualità.
Grado dell’olio:
5W-40 e 10W-40:
Grado API SL “Energy-Conserving” o SM “Energy-Conserving”
Viscosità raccomandata (SAE):
Se si utilizza un olio motore con
viscosità SAE 10W-40 o superiore
in presenza di temperature
estremamente basse, potrebbero
verificarsi problemi di avviamento.
Si raccomanda pertanto l’utilizzo di
un olio motore con viscosità SAE
5W-40.
Capacità olio
(Scarico e rabbocco  Indicativa
*)
Con filtro3,25 litri
Senza filtro3,0 litri
Gamma di temperature previste
prima del successivo cambio olio

4609-1. Caratteristiche
AYGO_OM_Europe_OM99Q28L

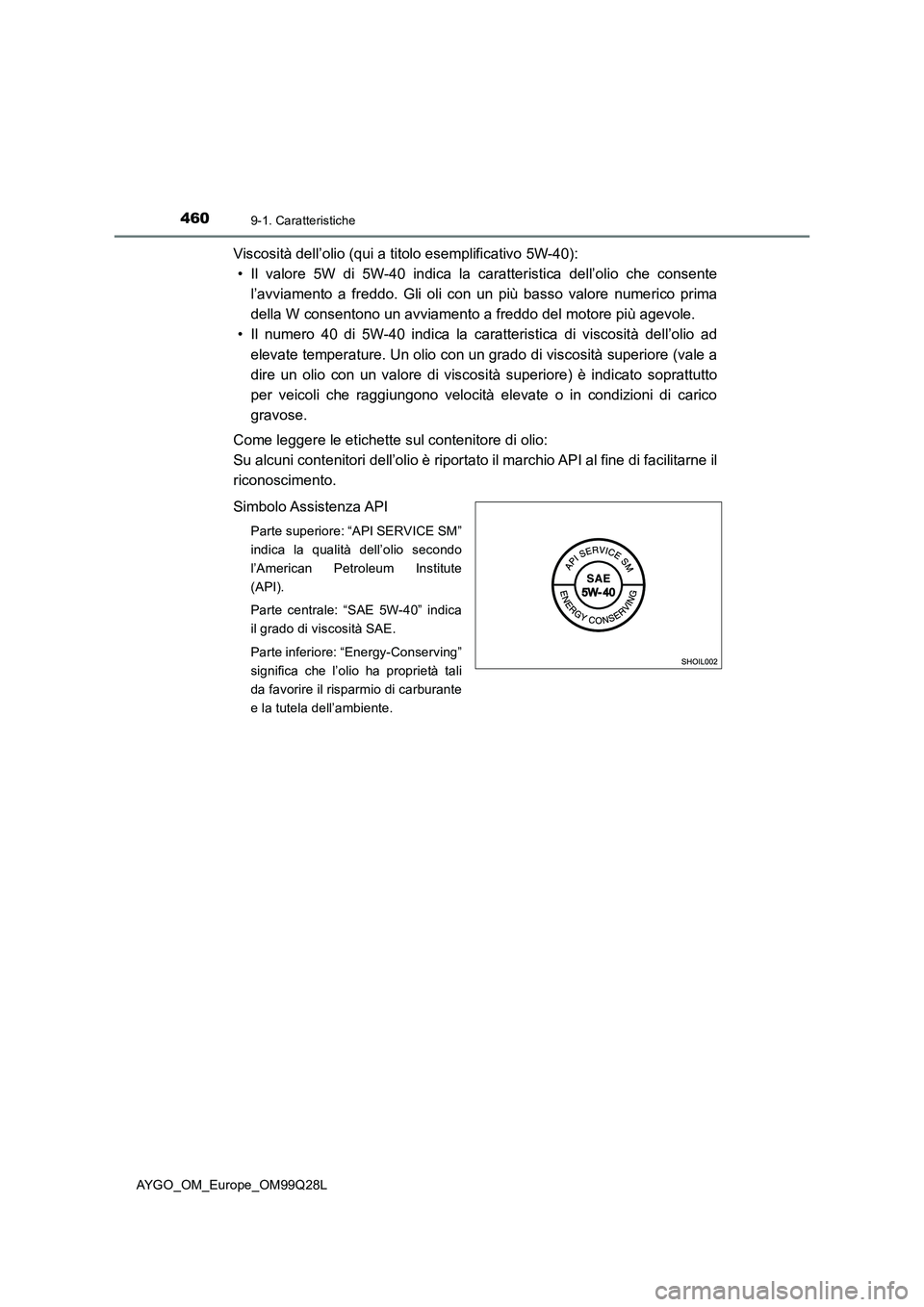

Viscosità dell’olio (qui a titolo esemplificativo 5W-40):
• Il valore 5W di 5W-40 indica la caratteristica dell’olio che consente
l’avviamento a freddo. Gli oli con un più basso valore numerico prima
della W consentono un avviamento a freddo del motore più agevole.
• Il numero 40 di 5W-40 indica la caratteristica di viscosità dell’olio ad
elevate temperature. Un olio con un grado di viscosità superiore (vale a
dire un olio con un valore di viscosità superiore) è indicato soprattutto
per veicoli che raggiungono velocità elevate o in condizioni di carico
gravose.
Come leggere le etichette sul contenitore di olio:
Su alcuni contenitori dell’olio è riportato il marchio API al fine di facilitarne il
riconoscimento.
Simbolo Assistenza API
Parte superiore: “API SERVICE SM”
indica la qualità dell’olio secondo
l’American Petroleum Institute
(API).
Parte centrale: “SAE 5W-40” indica
il grado di viscosità SAE.
Parte inferiore: “Energy-Conserving”
significa che l’olio ha proprietà tali
da favorire il risparmio di carburante
e la tutela dell’ambiente.
