TOYOTA AYGO 2017 Návod na použití (in Czech)

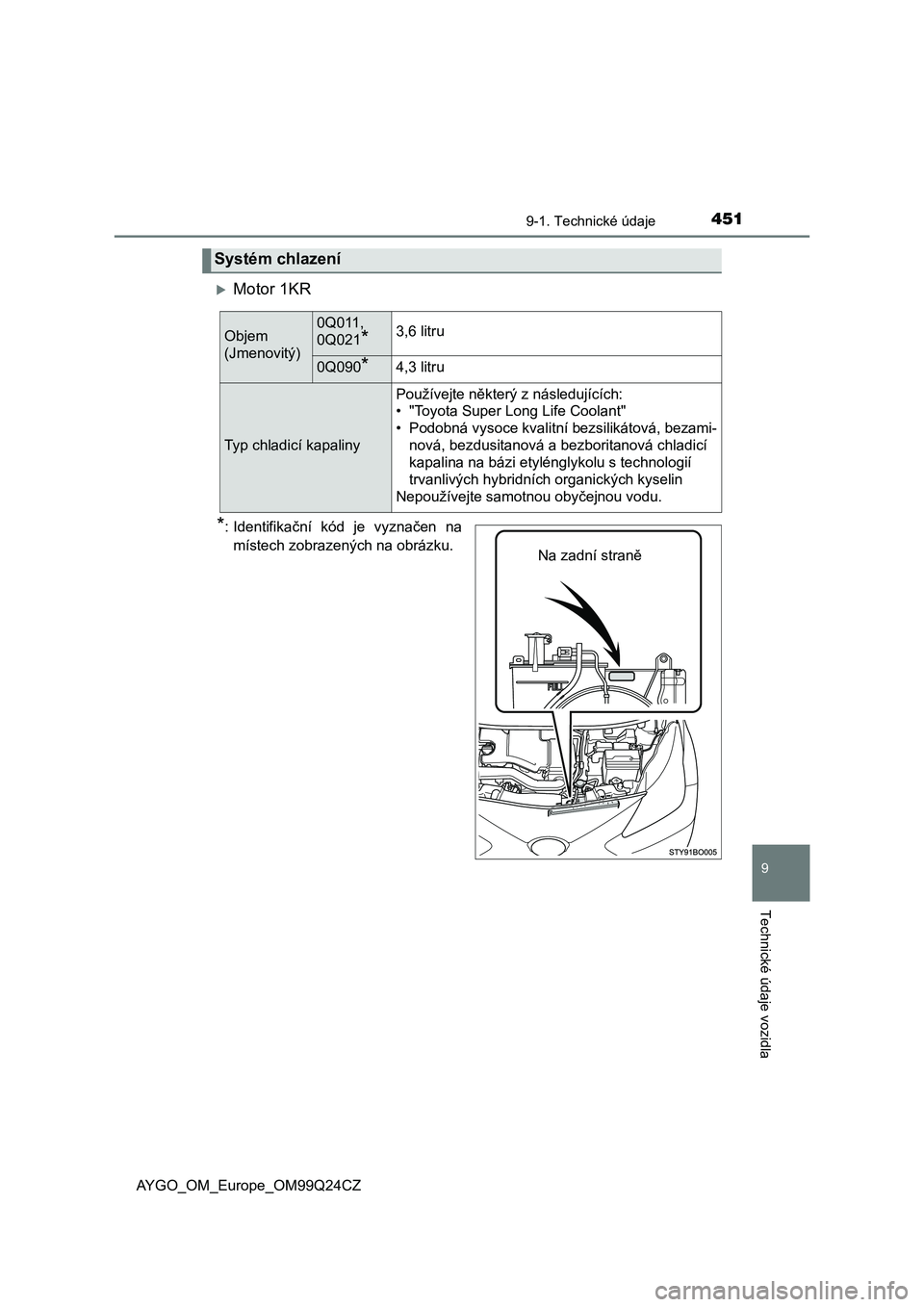

4519-1. Technické údaje
9
Technické údaje vozidla
AYGO_OM_Europe_OM99Q24CZ
Motor 1KR
*: Identifikační kód je vyznačen na
místech zobrazených na obrázku.
Systém chlazení
Objem
(Jmenovitý)0Q011,
0Q021
*3,6 litru
0Q090*4,3 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, bezami-
nová, bezdusitanová a bezboritanová chladicí
kapalina na bázi etylénglykolu s technologií
trvanlivých hybridních organických kyselin
Nepoužívejte samotnou obyčejnou vodu.
Na zadní straně

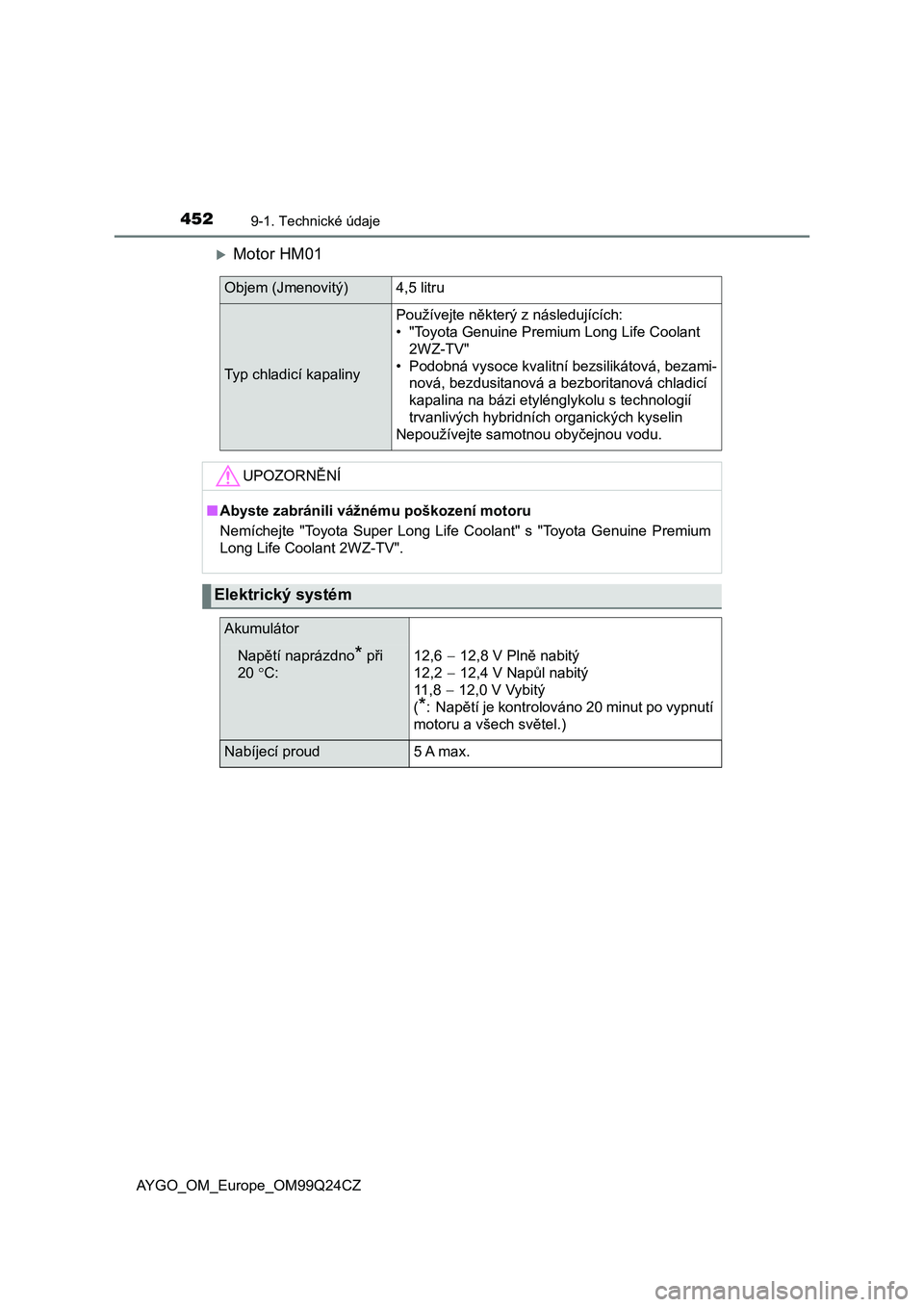

4529-1. Technické údaje
AYGO_OM_Europe_OM99Q24CZ
Motor HM01
Objem (Jmenovitý)4,5 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Genuine Premium Long Life Coolant
2WZ-TV"
• Podobná vysoce kvalitní bezsilikátová, bezami-
nová, bezdusitanová a bezboritanová chladicí
kapalina na bázi etylénglykolu s technologií
trvanlivých hybridních organických kyselin
Nepoužívejte samotnou obyčejnou vodu.
UPOZORNĚNÍ
■Abyste zabránili vážnému poškození motoru
Nemíchejte "Toyota Super Long Life Coolant" s "Toyota Genuine Premium
Long Life Coolant 2WZ-TV".
Elektrický systém
Akumulátor
Napětí naprázdno* při
20 C:12,6  12,8 V Plně nabitý
12,2
 12,4 V Napůl nabitý
11 , 8
 12,0 V Vybitý
(
*: Napětí je kontrolováno 20 minut po vypnutí
motoru a všech světel.)
Nabíjecí proud5 A max.

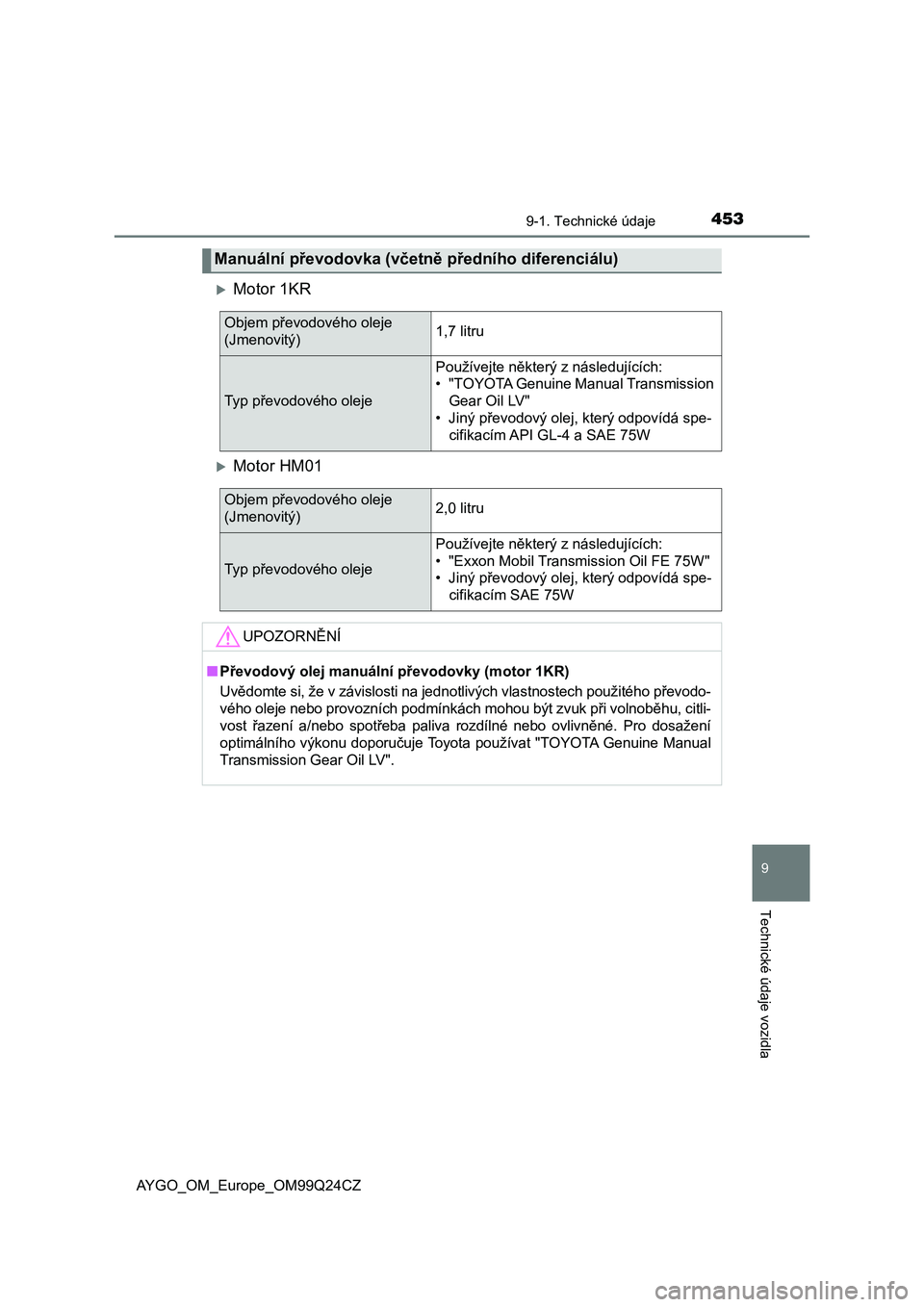

4539-1. Technické údaje
9
Technické údaje vozidla
AYGO_OM_Europe_OM99Q24CZ
Motor 1KR
Motor HM01
Manuální převodovka (včetně předního diferenciálu)
Objem převodového oleje
(Jmenovitý)1,7 litru
Typ převodového oleje
Používejte některý z následujících:
• "TOYOTA Genuine Manual Transmission
Gear Oil LV"
• Jiný převodový olej, který odpovídá spe-
cifikacím API GL-4 a SAE 75W
Objem převodového oleje
(Jmenovitý)2,0 litru
Typ převodového oleje
Používejte některý z následujících:
• "Exxon Mobil Transmission Oil FE 75W"
• Jiný převodový olej, který odpovídá spe-
cifikacím SAE 75W
UPOZORNĚNÍ
■Převodový olej manuální převodovky (motor 1KR)
Uvědomte si, že v závislosti na jednotlivých vlastnostech použitého převodo-
vého oleje nebo provozních podmínkách mohou být zvuk při volnoběhu, citli-
vost řazení a/nebo spotřeba paliva rozdílné nebo ovlivněné. Pro dosažení
optimálního výkonu doporučuje Toyota používat "TOYOTA Genuine Manual
Transmission Gear Oil LV".

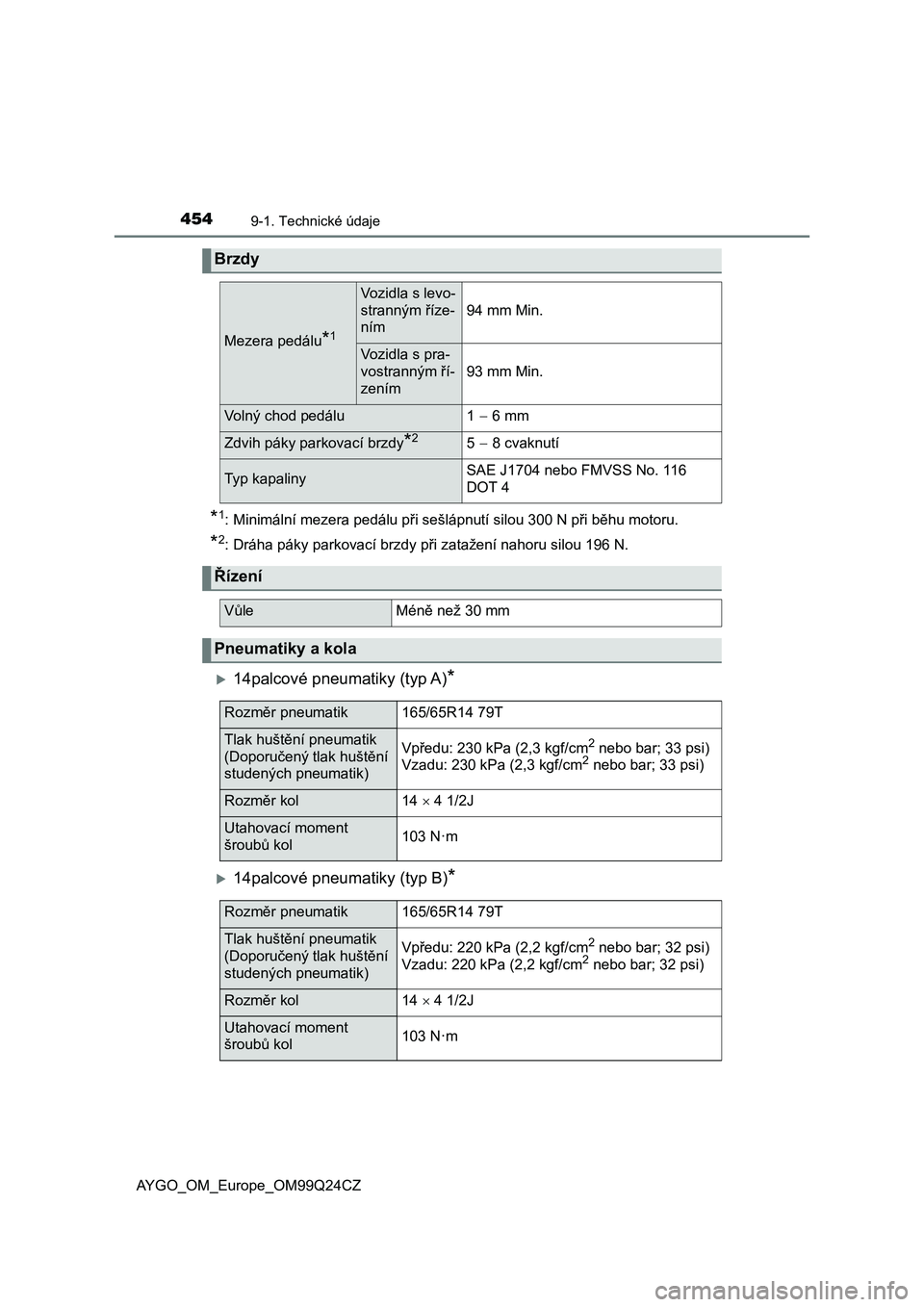

4549-1. Technické údaje
AYGO_OM_Europe_OM99Q24CZ
*1: Minimální mezera pedálu při sešlápnutí silou 300 N při běhu motoru.
*2: Dráha páky parkovací brzdy při zatažení nahoru silou 196 N.
14palcové pneumatiky (typ A)*
14palcové pneumatiky (typ B)*
Brzdy
Mezera pedálu*1
Vozidla s levo-
stranným říze-
ním
94 mm Min.
Vozidla s pra-
vostranným ří-
zením
93 mm Min.
Volný chod pedálu1  6 mm
Zdvih páky parkovací brzdy*25  8 cvaknutí
Typ kapalinySAE J1704 nebo FMVSS No. 116
DOT 4
Řízení
VůleMéně než 30 mm
Pneumatiky a kola
Rozměr pneumatik165/65R14 79T
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)Vpředu: 230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Vzadu: 230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Rozměr kol14  4 1/2J
Utahovací moment
šroubů kol103 N·m
Rozměr pneumatik165/65R14 79T
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)Vpředu: 220 kPa (2,2 kgf/cm2 nebo bar; 32 psi)
Vzadu: 220 kPa (2,2 kgf/cm2 nebo bar; 32 psi)
Rozměr kol14  4 1/2J
Utahovací moment
šroubů kol103 N·m

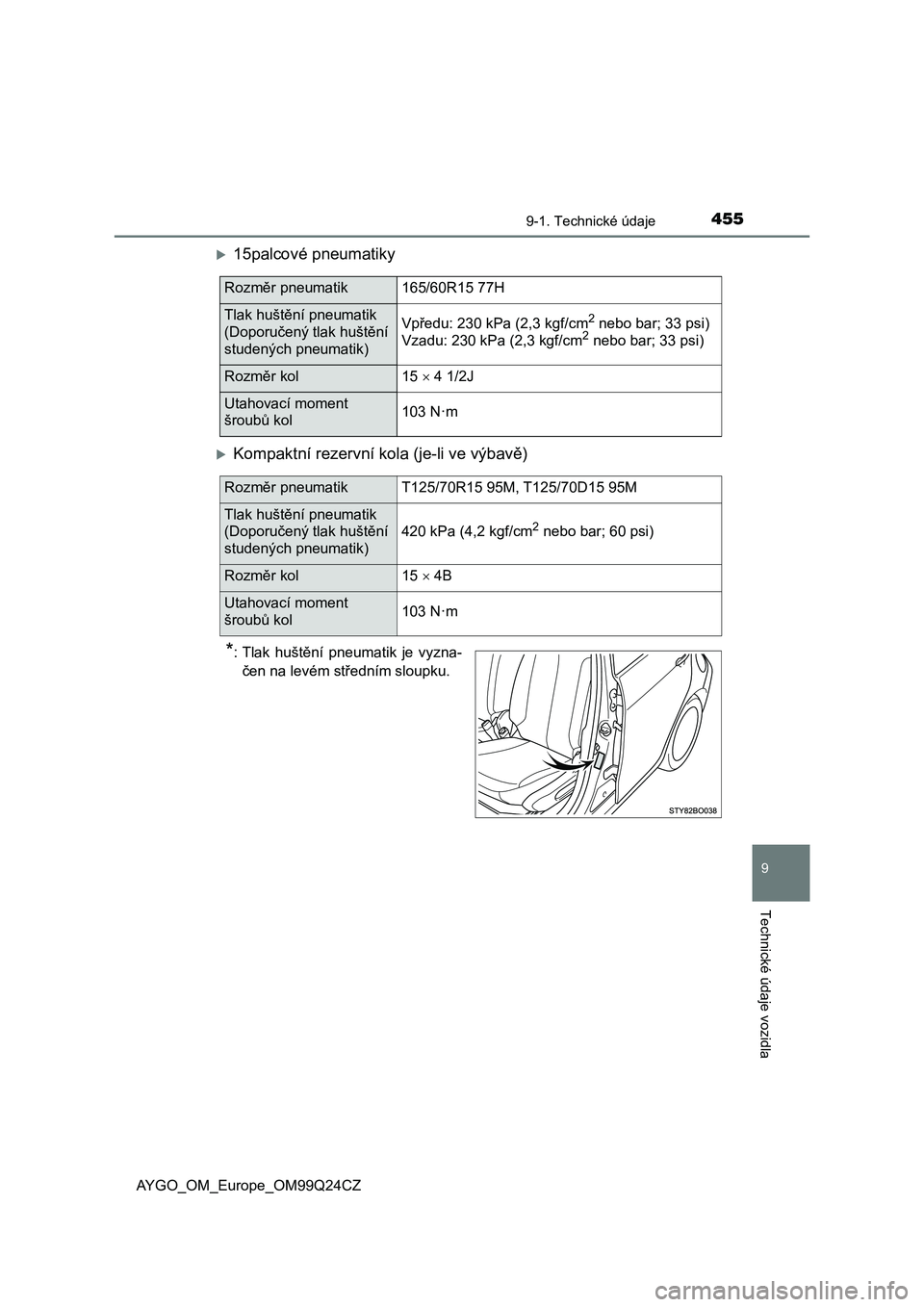

4559-1. Technické údaje
9
Technické údaje vozidla
AYGO_OM_Europe_OM99Q24CZ
15palcové pneumatiky
Kompaktní rezervní kola (je-li ve výbavě)
*: Tlak huštění pneumatik je vyzna-
čen na levém středním sloupku.
Rozměr pneumatik165/60R15 77H
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)Vpředu: 230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Vzadu: 230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Rozměr kol15  4 1/2J
Utahovací moment
šroubů kol103 N·m
Rozměr pneumatikT125/70R15 95M, T125/70D15 95M
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)
420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol15  4B
Utahovací moment
šroubů kol103 N·m

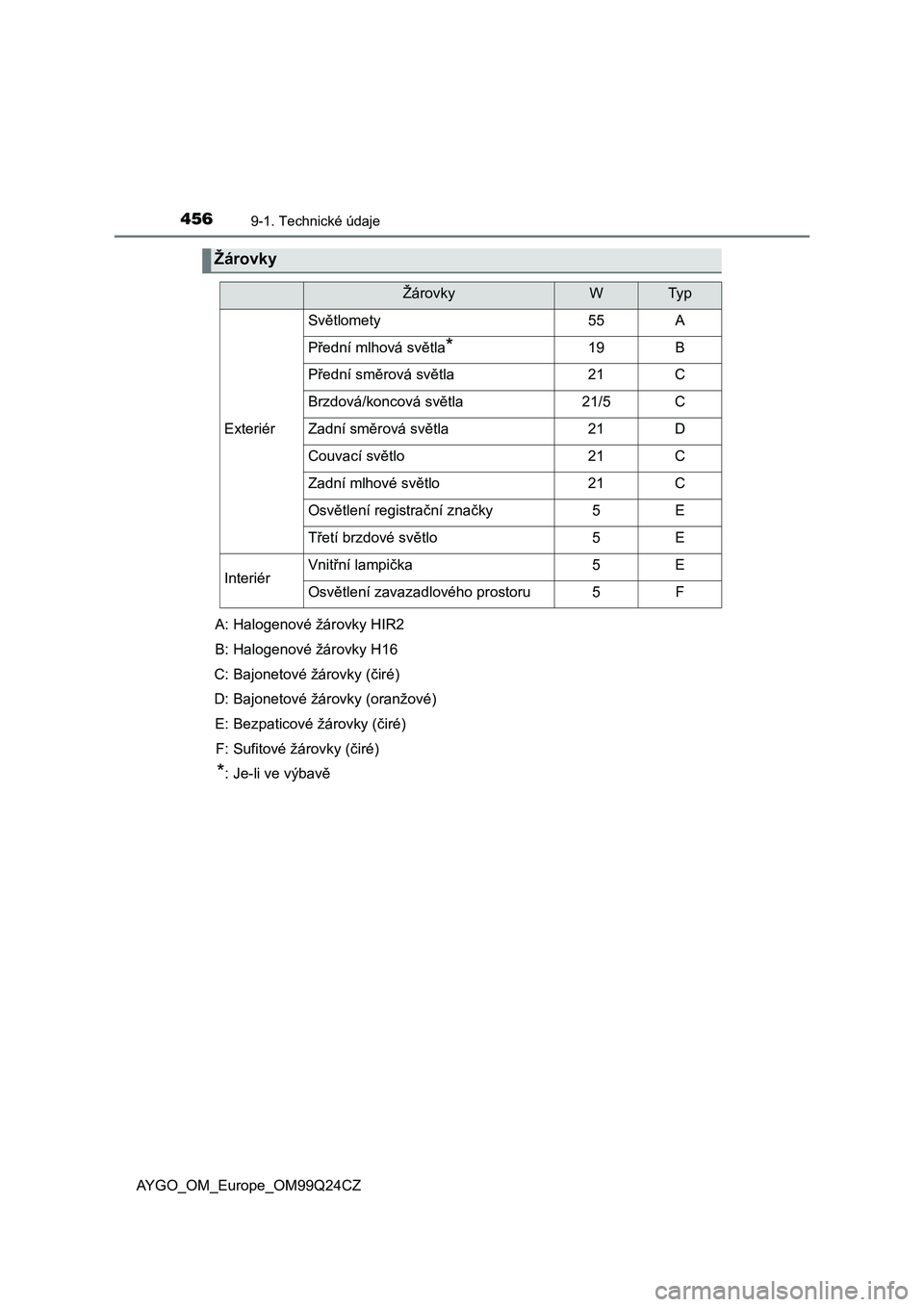

4569-1. Technické údaje
AYGO_OM_Europe_OM99Q24CZ
Žárovky
ŽárovkyWTy p
Exteriér
Světlomety55A
Přední mlhová světla*19B
Přední směrová světla21C
Brzdová/koncová světla21/5C
Zadní směrová světla21D
Couvací světlo21C
Zadní mlhové světlo21C
Osvětlení registrační značky5E
Třetí brzdové světlo5E
InteriérVnitřní lampička5E
Osvětlení zavazadlového prostoru5F
A: Halogenové žárovky HIR2
B: Halogenové žárovky H16
C: Bajonetové žárovky (čiré)
D: Bajonetové žárovky (oranžové)
E: Bezpaticové žárovky (čiré)
F: Sufitové žárovky (čiré)
*: Je-li ve výbavě

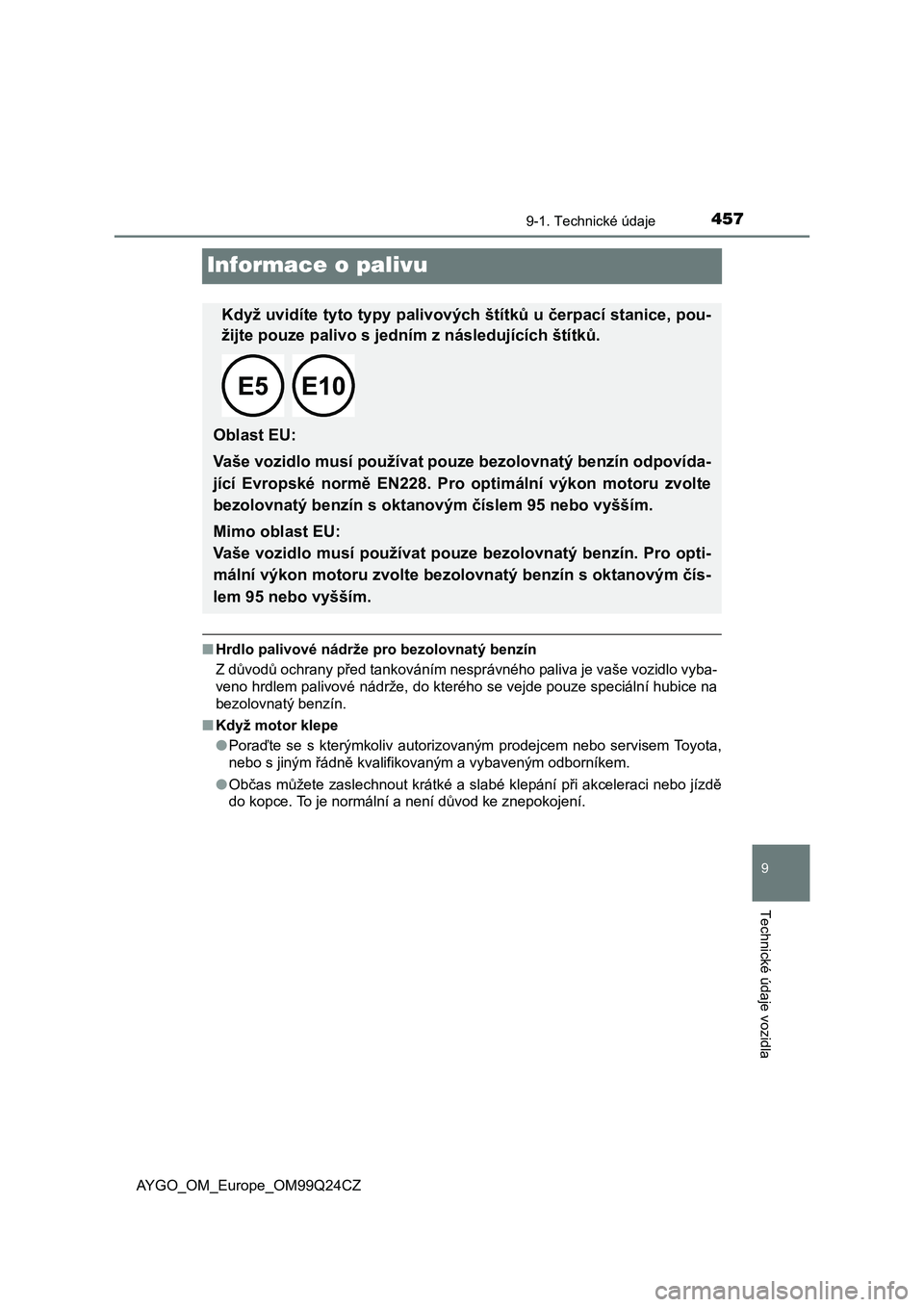

4579-1. Technické údaje
9
Technické údaje vozidla
AYGO_OM_Europe_OM99Q24CZ
Informace o palivu
■Hrdlo palivové nádrže pro bezolovnatý benzín
Z důvodů ochrany před tankováním nesprávného paliva je vaše vozidlo vyba-
veno hrdlem palivové nádrže, do kterého se vejde pouze speciální hubice na
bezolovnatý benzín.
■Když motor klepe
●Poraďte se s kterýmkoliv autorizovaným prodejcem nebo servisem To y o t a ,
nebo s jiným řádně kvalifikovaným a vybaveným odborníkem.
●Občas můžete zaslechnout krátké a slabé klepání při akceleraci nebo jízdě
do kopce. To je normální a není důvod ke znepokojení.
Když uvidíte tyto typy palivových štítků u čerpací stanice, pou-
žijte pouze palivo s jedním z následujících štítků.

Oblast EU:
Vaše vozidlo musí používat pouze bezolovnatý benzín odpovída-
jící Evropské normě EN228. Pro optimální výkon motoru zvolte
bezolovnatý benzín s oktanovým číslem 95 nebo vyšším.
Mimo oblast EU:
Vaše vozidlo musí používat pouze bezolovnatý benzín. Pro opti-
mální výkon motoru zvolte bezolovnatý benzín s oktanovým čís-
lem 95 nebo vyšším.

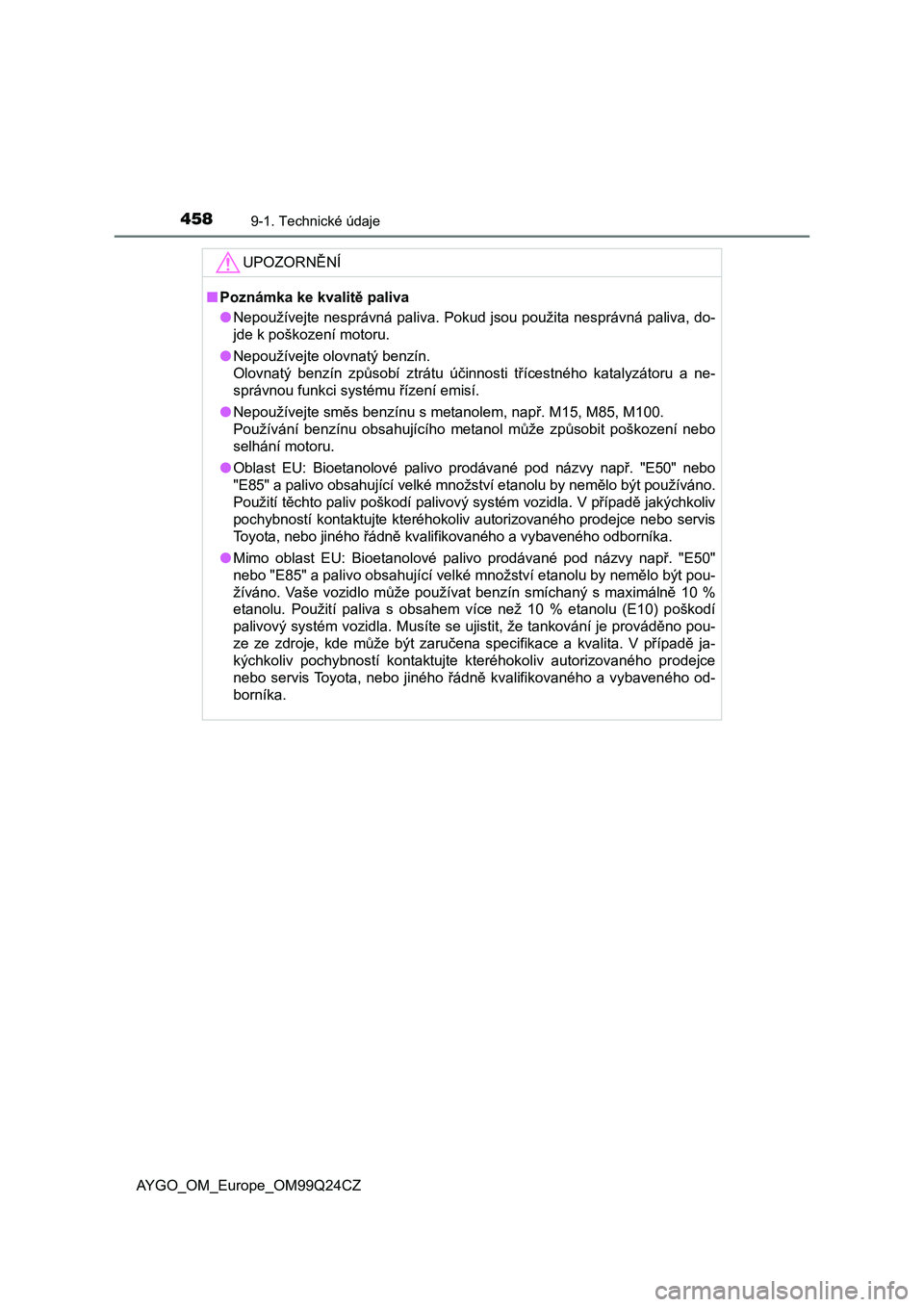

4589-1. Technické údaje
AYGO_OM_Europe_OM99Q24CZ
UPOZORNĚNÍ
■Poznámka ke kvalitě paliva
●Nepoužívejte nesprávná paliva. Pokud jsou použita nesprávná paliva, do-
jde k poškození motoru.
●Nepoužívejte olovnatý benzín.
Olovnatý benzín způsobí ztrátu účinnosti třícestného katalyzátoru a ne-
správnou funkci systému řízení emisí.
●Nepoužívejte směs benzínu s metanolem, např. M15, M85, M100.
Používání benzínu obsahujícího metanol může způsobit poškození nebo
selhání motoru.
●Oblast EU: Bioetanolové palivo prodávané pod názvy např. "E50" nebo
"E85" a palivo obsahující velké množství etanolu by nemělo být používáno.
Použití těchto paliv poškodí palivový systém vozidla. V případě jakýchkoliv
pochybností kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybaveného odborníka.
●Mimo oblast EU: Bioetanolové palivo prodávané pod názvy např. "E50"
nebo "E85" a palivo obsahující velké množství etanolu by nemělo být pou-
žíváno. Vaše vozidlo může používat benzín smíchaný s maximálně 10 %
etanolu. Použití paliva s obsahem více než 10 % etanolu (E10) poškodí
palivový systém vozidla. Musíte se ujistit, že tankování je prováděno pou-
ze ze zdroje, kde může být zaručena specifikace a kvalita. V případě ja-
kýchkoliv pochybností kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného od-
borníka.

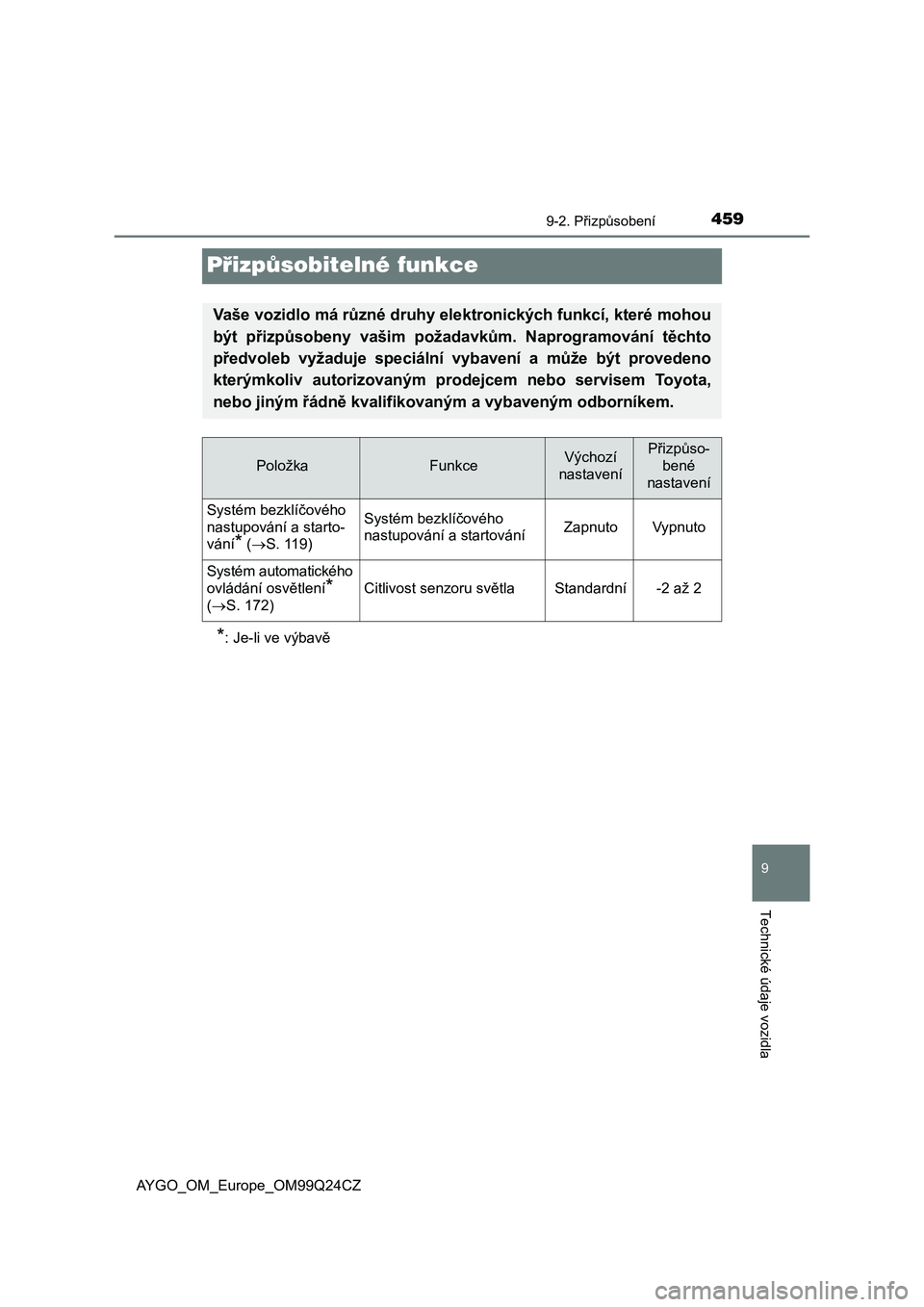

4599-2. Přizpůsobení
9
Technické údaje vozidla
AYGO_OM_Europe_OM99Q24CZ
Přizpůsobitelné funkce
*: Je-li ve výbavě
Vaše vozidlo má různé druhy elektronických funkcí, které mohou
být přizpůsobeny vašim požadavkům. Naprogramování těchto
předvoleb vyžaduje speciální vybavení a může být provedeno
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
PoložkaFunkceVýchozí
nastaveníPřizpůso-
bené
nastavení
Systém bezklíčového
nastupování a starto-
vání
* (S. 119)
Systém bezklíčového
nastupování a startováníZapnutoVypnuto
Systém automatického
ovládání osvětlení
*
(S. 172)Citlivost senzoru světlaStandardní-2 až 2

4609-3. Zařízení pro inicializaci
AYGO_OM_Europe_OM99Q24CZ
Zařízení pro inicializaci
*: Je-li ve výbavě
Následující zařízení musí být inicializována, aby normálně fun-
govala poté, co je opětovně připojen akumulátor nebo je prová-
děna údržba vozidla:
PoložkaKdy provést inicializaciOdkaz
Výstražný systém tlaku
pneumatik
*Když měníte rozměr pneumatikS. 345
