sensor TOYOTA AYGO 2018 Instructieboekje (in Dutch)
[x] Cancel search | Manufacturer: TOYOTA, Model Year: 2018, Model line: AYGO, Model: TOYOTA AYGO 2018Pages: 480, PDF Size: 42.27 MB
Page 35 of 480

351-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
AYGO_OM_Europe_OM99R11E
3-deurs uitvoeringen
Onderdelen SRS-airbagsysteem
Voorpassagiersairbag
Aan/uit-schakelaar airbag
Controlelampje PASSENGER
AIR BAG
Side airbags
Waarschuwingslampje SRS
Curtain airbags
(indien aanwezig)Sensoren aanrijding opzij
(achter) (indien aanwezig)
Gordelspanners en
spankrachtbegrenzers
Sensoren aanrijding opzij
(voorportieren)
Bestuurdersairbag
Airbag-ECU
Sensor frontale aanrijding1
2
3
4
5
6
7
8
9
10
11
12
AYGO_OM_Europe_OM99R11E.book Page 35 Monday, November 20, 201
7 3:59 PM
Page 36 of 480

361-1. Voor een veilig gebruik
AYGO_OM_Europe_OM99R11E
5-deurs uitvoeringen
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hier bo-
ven afgebeeld. Het SRS -airbagsysteem wordt aangestuurd door de
airbag-ECU. Bij het activeren v an de airbags zorgt een chemisch e
reactie in de ontstekingsmechanismen ervoor dat de airbags snel
gevuld worden met niet-giftig gas om de beweging van de inzitte nden
te helpen beperken.
Voorpassagiersairbag
Aan/uit-schakelaar airbag
Controlelampje PASSENGER
AIR BAG
Side airbags
Waarschuwingslampje SRS
Curtain airbags
(indien aanwezig) Sensoren aanrijding opzij
(achter) (indien aanwezig)
Sensoren aanrijding opzij
(voor)
Gordelspanners en
spankrachtbegrenzers
Bestuurdersairbag
Airbag-ECU
Sensor frontale aanrijding1
2
3
4
5
6
7
8
9
10
11
12
AYGO_OM_Europe_OM99R11E.book Page 36 Monday, November 20, 201
7 3:59 PM
Page 174 of 480

1744-3. Bedienen van verlichting en ruitenwissers
AYGO_OM_Europe_OM99R11E

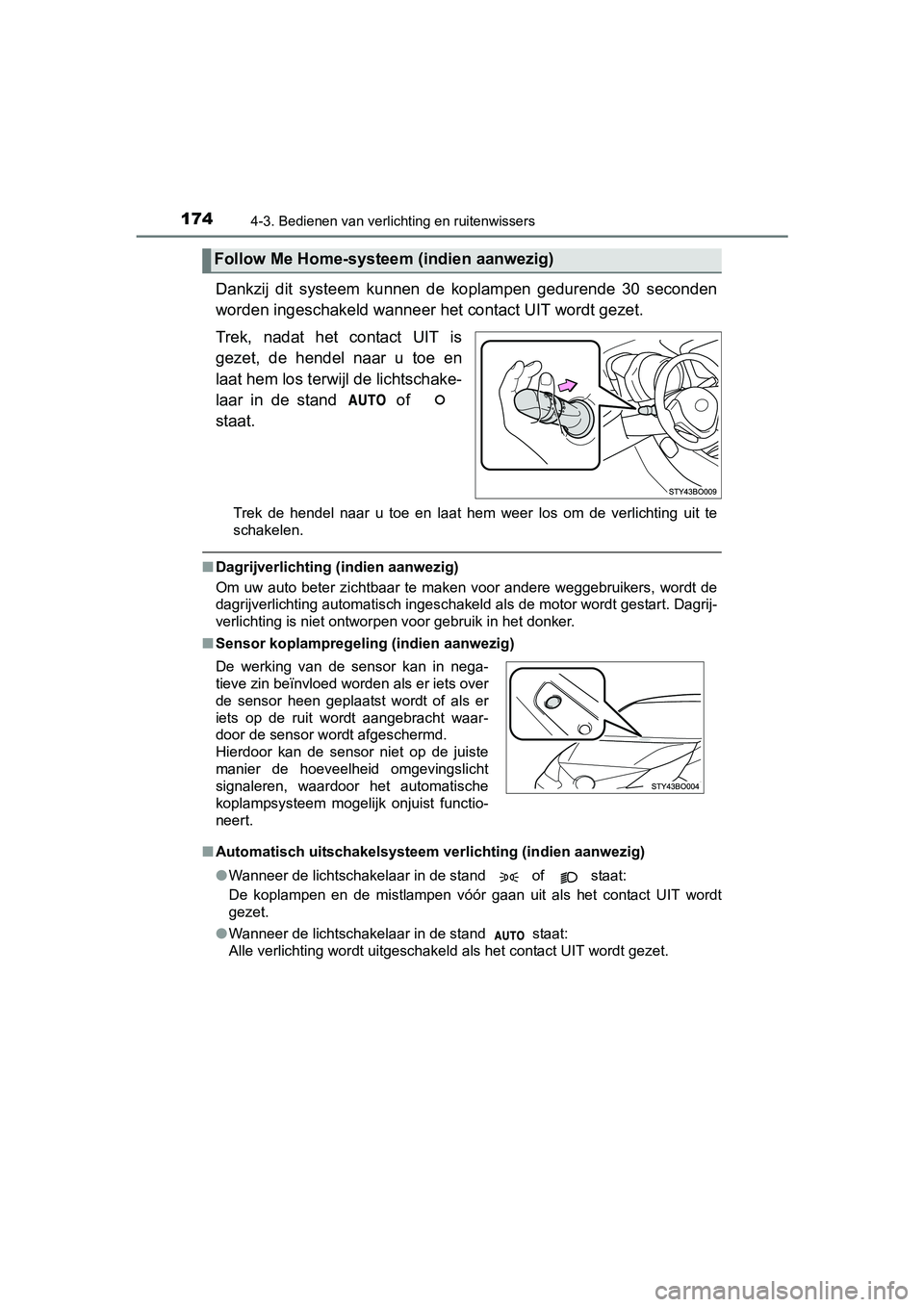

Dankzij dit systeem kunnen de koplampen gedurende 30 seconden
worden ingeschakeld wanneer het contact UIT wordt gezet.
Trek, nadat het contact UIT is
gezet, de hendel naar u toe en
laat hem los terwijl de lichtschake-
laar in de stand of
staat.
Trek de hendel naar u toe en laat hem weer los om de verlichting uit te
schakelen.
■Dagrijverlichting (indien aanwezig)
Om uw auto beter zichtbaar te maken voor andere weggebruikers, wordt de
dagrijverlichting automatisch ingeschakeld als de motor wordt g estart. Dagrij-
verlichting is niet ontworpen voor gebruik in het donker.
■ Sensor koplampregeling (indien aanwezig)
■ Automatisch uitschakelsysteem verlichting (indien aanwezig)
●Wanneer de lichtschakelaar in de stand of staat:
De koplampen en de mistlampen vóór gaan uit als het contact UIT wordt
gezet.
● Wanneer de lichtschakelaar in de stand staat:
Alle verlichting wordt uitgeschakeld als het contact UIT wordt gezet.
Follow Me Home-systeem (indien aanwezig)
De werking van de sensor kan in nega-
tieve zin beïnvloed worden als er iets over
de sensor heen geplaatst wordt of als er
iets op de ruit wordt aangebracht waar-
door de sensor wordt afgeschermd.
Hierdoor kan de sensor niet op de juiste
manier de hoeveelheid omgevingslicht
signaleren, waardoor het automatische
koplampsysteem mogelijk onjuist functio-
neert.
AYGO_OM_Europe_OM99R11E.book Page 174 Monday, November 20, 20 17 3:59 PM
Page 187 of 480

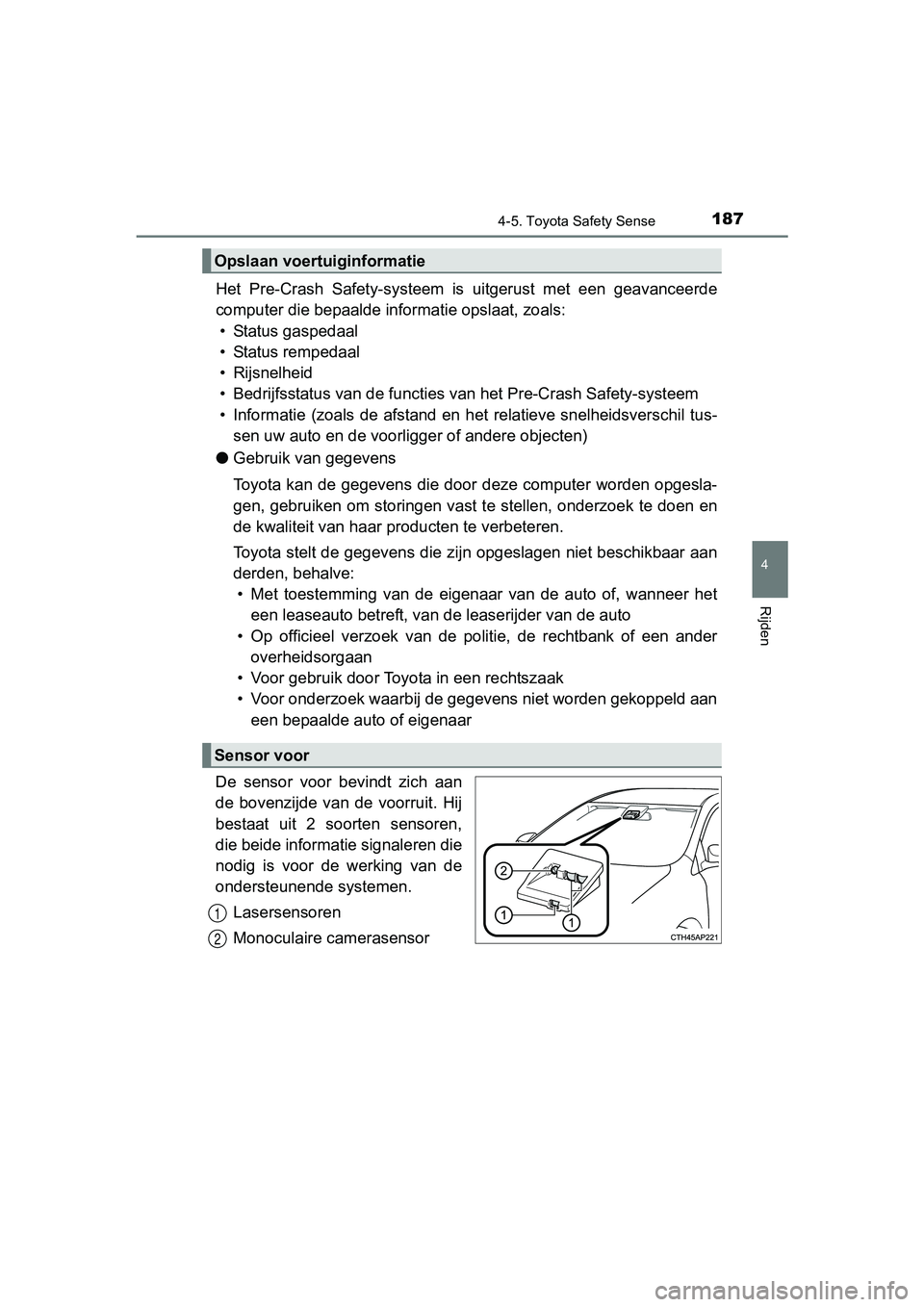

1874-5. Toyota Safety Sense
4
Rijden
AYGO_OM_Europe_OM99R11E
Het Pre-Crash Safety-systeem is uitgerust met een geavanceerde
computer die bepaalde informatie opslaat, zoals:• Status gaspedaal
• Status rempedaal
• Rijsnelheid
• Bedrijfsstatus van de functies van het Pre-Crash Safety-systee m
• Informatie (zoals de afstand en het relatieve snelheidsverschi l tus-
sen uw auto en de voorligger of andere objecten)
● Gebruik van gegevens
Toyota kan de gegevens die door deze computer worden opgesla-
gen, gebruiken om storingen vast te stellen, onderzoek te doen en
de kwaliteit van haar producten te verbeteren.
Toyota stelt de gegevens die zi jn opgeslagen niet beschikbaar a an
derden, behalve: • Met toestemming van de eigenaar van de auto of, wanneer het een leaseauto betreft, van de leaserijder van de auto
• Op officieel verzoek van de politie, de rechtbank of een ander overheidsorgaan
• Voor gebruik door Toyota in een rechtszaak
• Voor onderzoek waarbij de gegevens niet worden gekoppeld aan een bepaalde aut o of eigenaar
De sensor voor bevindt zich aan
de bovenzijde van de voorruit. Hij
bestaat uit 2 soorten sensoren,
die beide informatie signaleren die
nodig is voor de werking van de
ondersteunende systemen. Lasersensoren
Monoculaire camerasensor
Opslaan voertuiginformatie
Sensor voor
1
2
AYGO_OM_Europe_OM99R11E.book Page 187 Monday, November 20, 20 17 3:59 PM
Page 188 of 480

1884-5. Toyota Safety Sense
AYGO_OM_Europe_OM99R11E
WAARSCHUWING
■Sensor voor
De sensor voor maakt gebruik van lasers om voertuigen voor uw a uto te
signaleren. De sensor voor is een klasse 1M laserproduct volgen s de stan-
daard IEC 60825-1. Onder normale gebruiksomstandigheden zijn de ze
lasers niet schadelijk voor het blote oog. Neem echter wel de v olgende
voorzorgsmaatregelen in acht.
Het niet in acht nemen kan resulteren in het verlies van gezich tsvermogen
of zware beschadiging van het gezichtsveld.
● Probeer de sensor voor nooit te demonteren (bijvoorbeeld de lenzen te
verwijderen), om blootstelling aan schadelijke laserstralen te voorkomen.
Bij demontage is de sensor voor een klasse 3B laserproduct volg ens de
standaard IEC 60825-1. Klasse 3B lasers zijn schadelijk en vorm en bij
directe blootstelling een gevaar voor oogletsel.
● Probeer niet in de sensor voor te kijken met een vergrootglas, microscoop
of ander optisch instrument op een afstand van minder dan 100 m m.
Laserclassificatielabel
AYGO_OM_Europe_OM99R11E.book Page 188 Monday, November 20, 20 17 3:59 PM
Page 190 of 480

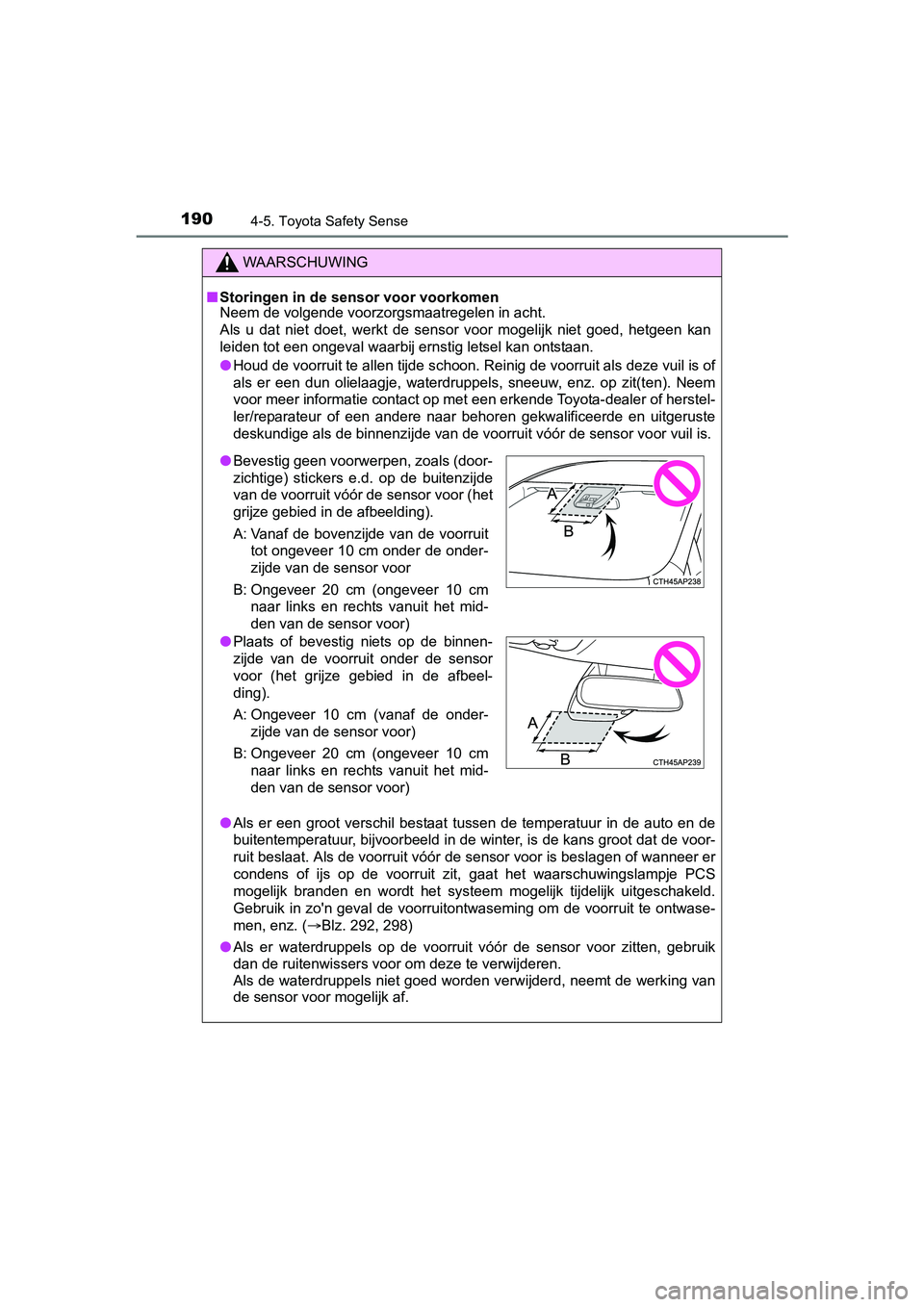

1904-5. Toyota Safety Sense
AYGO_OM_Europe_OM99R11E
WAARSCHUWING
■Storingen in de sensor voor voorkomen
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, werkt de sensor voor mogelijk niet goed, h etgeen kan
leiden tot een ongeval waarbij ernstig letsel kan ontstaan.
● Houd de voorruit te allen tijde schoon. Reinig de voorruit als deze vuil is of
als er een dun olielaagje, waterdruppels, sneeuw, enz. op zit(t en). Neem
voor meer informatie contact op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste
deskundige als de binnenzijde van de voorruit vóór de sensor vo or vuil is.
● Als er een groot verschil bestaat tussen de temperatuur in de a uto en de
buitentemperatuur, bijvoorbeeld in de winter, is de kans groot dat de voor-
ruit beslaat. Als de voorruit vóór de sensor voor is beslagen o f wanneer er
condens of ijs op de voorruit zit, gaat het waarschuwingslampje PCS
mogelijk branden en wordt het systeem mogelijk tijdelijk uitges chakeld.
Gebruik in zo'n geval de voorruitontwaseming om de voorruit te ontwase-
men, enz. ( Blz. 292, 298)
● Als er waterdruppels op de voorruit vóór de sensor voor zitten, gebruik
dan de ruitenwissers voor om deze te verwijderen.
Als de waterdruppels niet goed worden verwijderd, neemt de werk ing van
de sensor voor mogelijk af.
● Bevestig geen voorwerpen, zoals (door-
zichtige) stickers e.d. op de buitenzijde
van de voorruit vóór de sensor voor (het
grijze gebied in de afbeelding).
A: Vanaf de bovenzijde van de voorruit
tot ongeveer 10 cm onder de onder-
zijde van de sensor voor
B: Ongeveer 20 cm (ongeveer 10 cm naar links en rechts vanuit het mid-
den van de sensor voor)
● Plaats of bevestig niets op de binnen-
zijde van de voorruit onder de sensor
voor (het grijze gebied in de afbeel-
ding).
A: Ongeveer 10 cm (vanaf de onder-
zijde van de sensor voor)
B: Ongeveer 20 cm (ongeveer 10 cm naar links en rechts vanuit het mid-
den van de sensor voor)
AYGO_OM_Europe_OM99R11E.book Page 190 Monday, November 20, 20 17 3:59 PM
Page 191 of 480

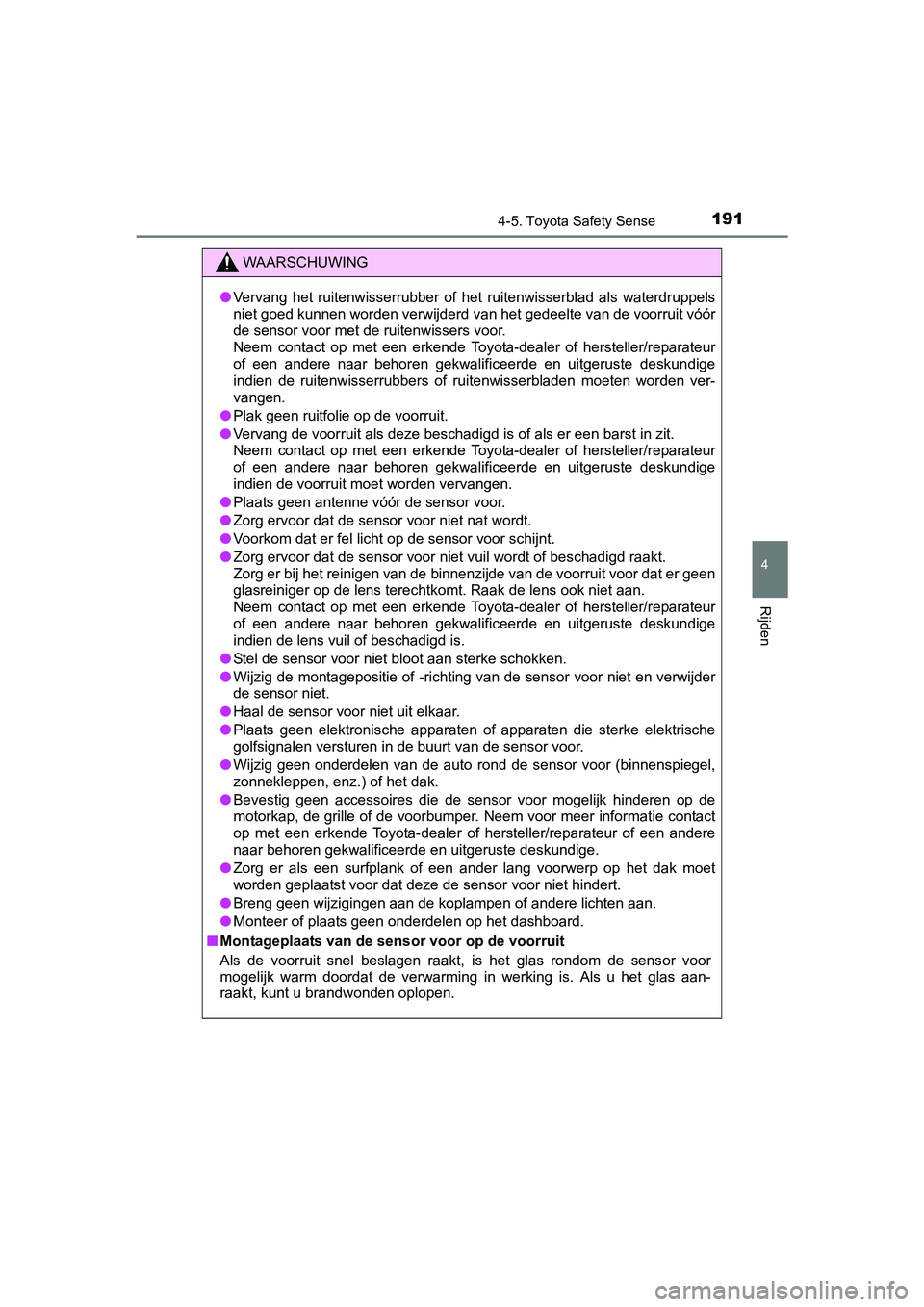

1914-5. Toyota Safety Sense
4
Rijden
AYGO_OM_Europe_OM99R11E
WAARSCHUWING
●Vervang het ruitenwisserrubber of het ruitenwisserblad als wate rdruppels
niet goed kunnen worden verwijderd van het gedeelte van de voor ruit vóór
de sensor voor met de ruitenwissers voor.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige
indien de ruitenwisserrubbers of ruitenwisserbladen moeten word en ver-
vangen.
● Plak geen ruitfolie op de voorruit.
● Vervang de voorruit als deze beschadigd is of als er een barst in zit.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige
indien de voorruit moet worden vervangen.
● Plaats geen antenne vóór de sensor voor.
● Zorg ervoor dat de sensor voor niet nat wordt.
● Voorkom dat er fel licht op de sensor voor schijnt.
● Zorg ervoor dat de sensor voor niet vuil wordt of beschadigd ra akt.
Zorg er bij het reinigen van de binnenzijde van de voorruit voo r dat er geen
glasreiniger op de lens terechtkomt. Raak de lens ook niet aan.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige
indien de lens vuil of beschadigd is.
● Stel de sensor voor niet bloot aan sterke schokken.
● Wijzig de montagepositie of -richting van de sensor voor niet en verwijder
de sensor niet.
● Haal de sensor voor niet uit elkaar.
● Plaats geen elektronische apparaten of apparaten die sterke ele ktrische
golfsignalen versturen in de buurt van de sensor voor.
● Wijzig geen onderdelen van de auto rond de sensor voor (binnens piegel,
zonnekleppen, enz.) of het dak.
● Bevestig geen accessoires die de sensor voor mogelijk hinderen op de
motorkap, de grille of de voorbumper. Neem voor meer informatie contact
op met een erkende Toyota-dealer of hersteller/reparateur of ee n andere
naar behoren gekwalificeerde en uitgeruste deskundige.
● Zorg er als een surfplank of een ander lang voorwerp op het dak moet
worden geplaatst voor dat deze de sensor voor niet hindert.
● Breng geen wijzigingen aan de koplampen of andere lichten aan.
● Monteer of plaats geen onderdelen op het dashboard.
■ Montageplaats van de sensor voor op de voorruit
Als de voorruit snel beslagen raakt, is het glas rondom de sens or voor
mogelijk warm doordat de verwarming in werking is. Als u het glas aan-
raakt, kunt u brandwonden oplopen.
AYGO_OM_Europe_OM99R11E.book Page 191 Monday, November 20, 20 17 3:59 PM
Page 192 of 480

1924-5. Toyota Safety Sense
AYGO_OM_Europe_OM99R11E
PCS (Pre-Crash Safety-systeem)

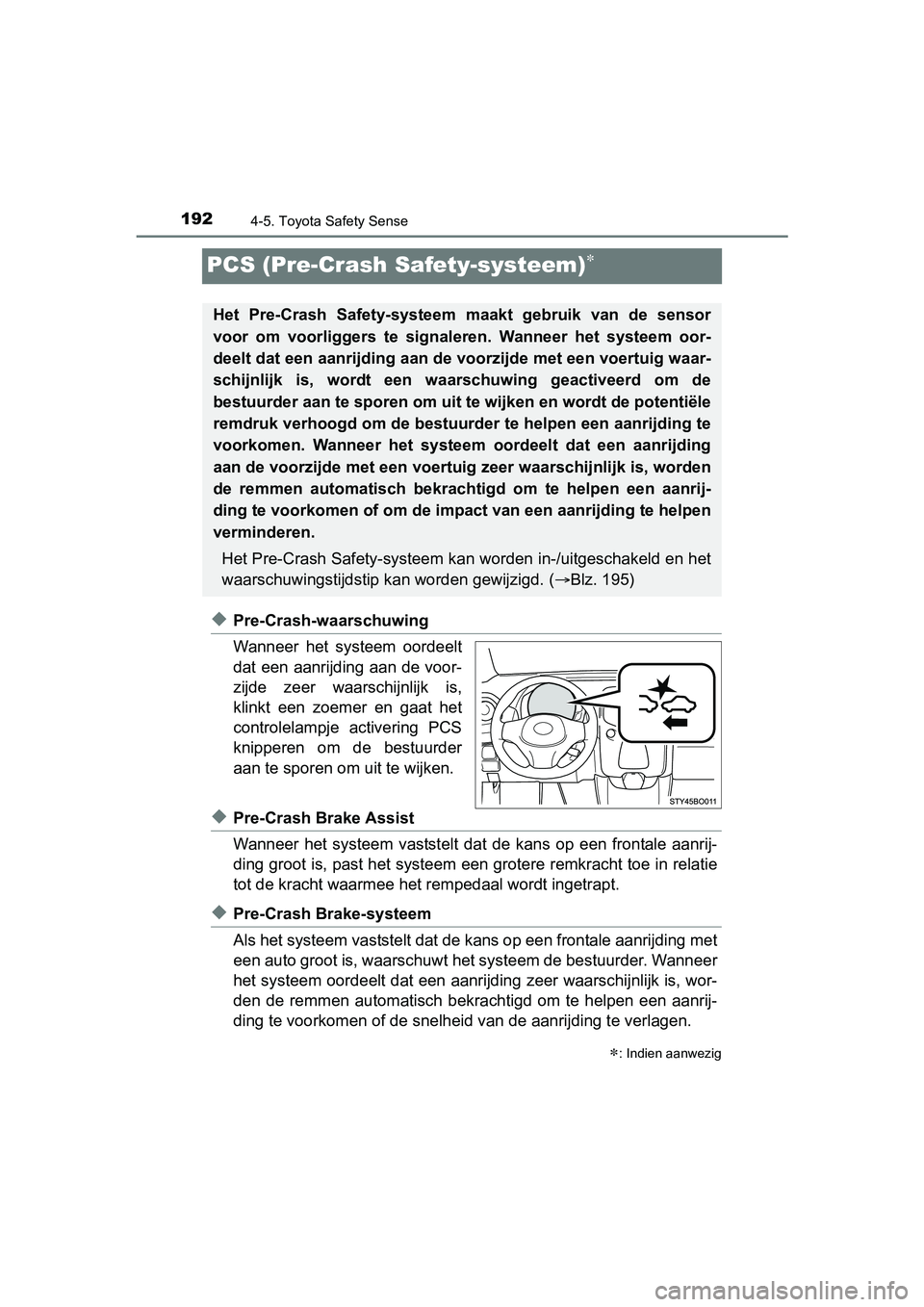

◆Pre-Crash-waarschuwing
Wanneer het systeem oordeelt
dat een aanrijding aan de voor-
zijde zeer waarschijnlijk is,
klinkt een zoemer en gaat het
controlelampje activering PCS
knipperen om de bestuurder
aan te sporen om uit te wijken.
◆Pre-Crash Brake Assist
Wanneer het systeem vaststelt dat de kans op een frontale aanrij-
ding groot is, past het systeem een grotere remkracht toe in re latie
tot de kracht waarmee het rempedaal wordt ingetrapt.
◆Pre-Crash Brake-systeem
Als het systeem vaststelt dat de kans op een frontale aanrijdin g met
een auto groot is, waarschuwt het systeem de bestuurder. Wannee r
het systeem oordeelt dat een aanrijding zeer waarschijnlijk is, wor-
den de remmen automatisch bekrachtigd om te helpen een aanrij-
ding te voorkomen of de snelheid van de aanrijding te verlagen.
: Indien aanwezig
Het Pre-Crash Safety-systeem maakt gebruik van de sensor
voor om voorliggers te signale ren. Wanneer het systeem oor-
deelt dat een aanrijding aan de voorzijde met een voertuig waar -
schijnlijk is, wordt een waarschuwing geactiveerd om de
bestuurder aan te sporen om uit te wijken en wordt de potentiële
remdruk verhoogd om de bestuurder te helpen een aanrijding te
voorkomen. Wanneer het systeem oordeelt dat een aanrijding
aan de voorzijde met een voertui g zeer waarschijnlijk is, worden
de remmen automatisch bekrachtigd om te helpen een aanrij-
ding te voorkomen of om de impac t van een aanrijding te helpen
verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en he t
waarschuwingstijdstip k an worden gewijzigd. (Blz. 195)
AYGO_OM_Europe_OM99R11E.book Page 192 Monday, November 20, 20 17 3:59 PM
Page 201 of 480

2014-5. Toyota Safety Sense
4
Rijden

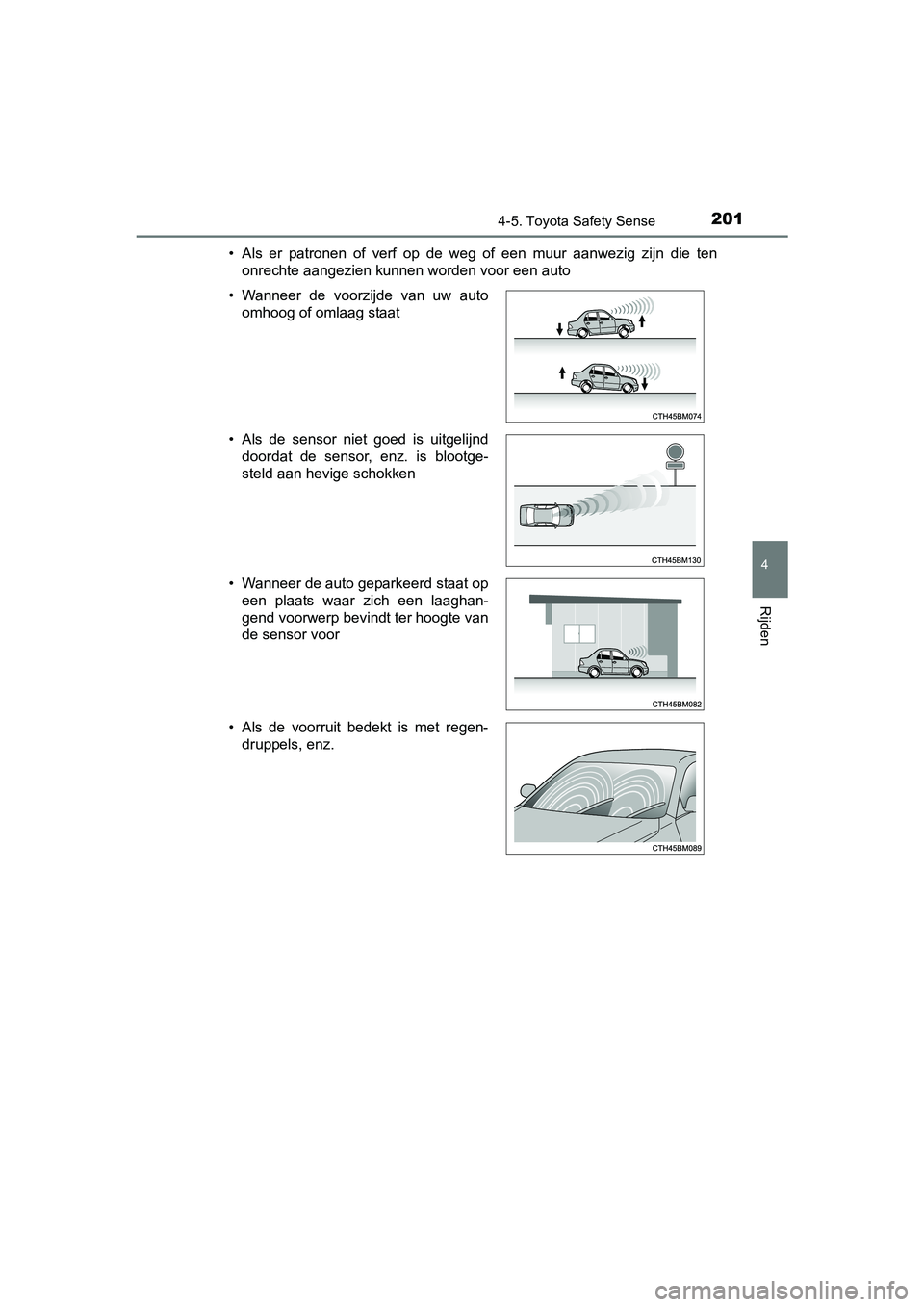

AYGO_OM_Europe_OM99R11E• Als er patronen of verf op de weg of een muur aanwezig zijn di
e ten
onrechte aangezien kunnen worden voor een auto
• Wanneer de voorzijde van uw auto omhoog of omlaag staat
• Als de sensor niet goed is uitgelijnd doordat de sensor, enz. is blootge-
steld aan hevige schokken
• Wanneer de auto geparkeerd staat op een plaats waar zich een laaghan-
gend voorwerp bevindt ter hoogte van
de sensor voor
• Als de voorruit bedekt is met regen- druppels, enz.
AYGO_OM_Europe_OM99R11E.book Page 201 Monday, November 20, 20 17 3:59 PM
Page 202 of 480

2024-5. Toyota Safety Sense
AYGO_OM_Europe_OM99R11E■

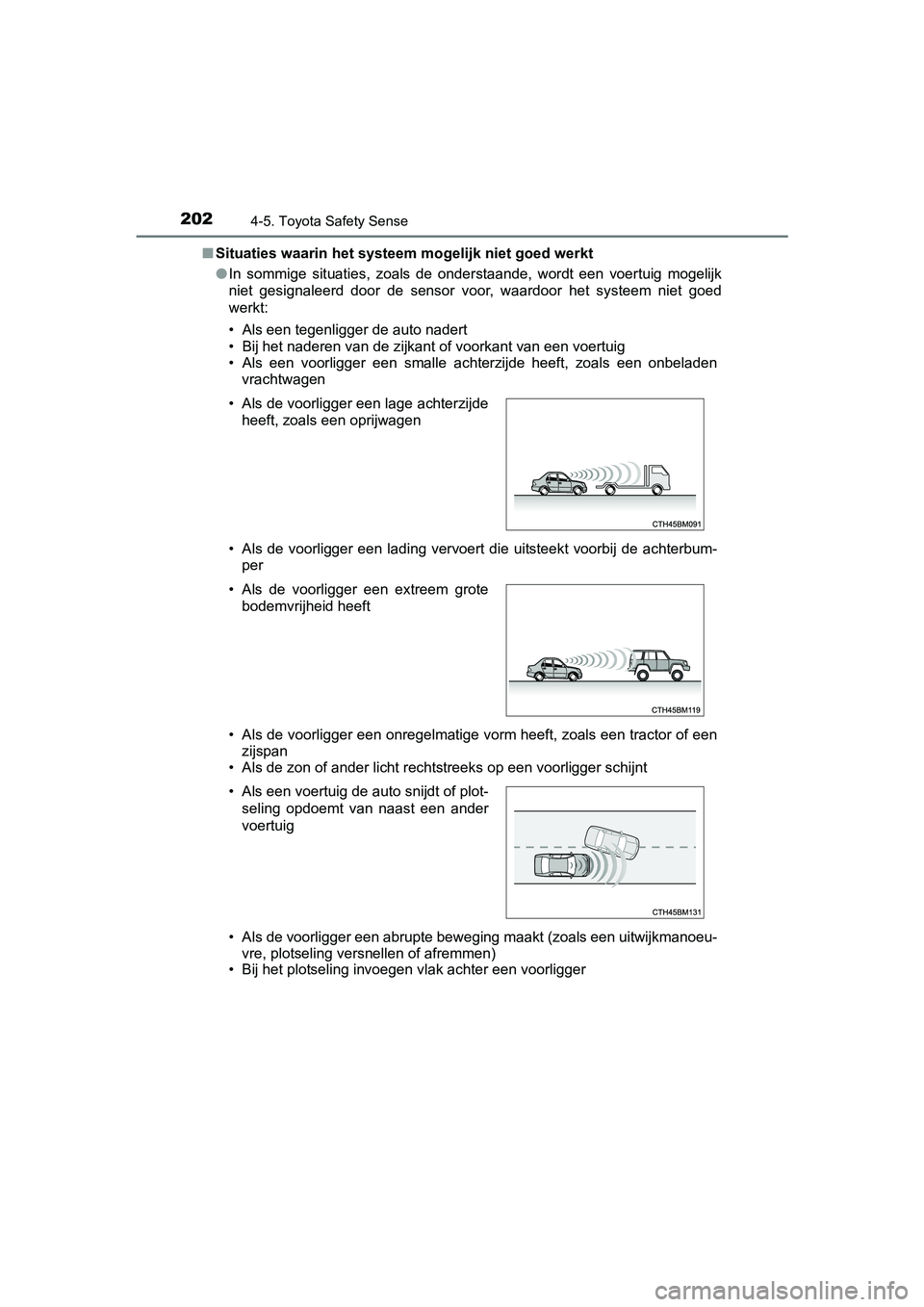

Situaties waarin het systeem mogelijk niet goed werkt
● In sommige situaties, zoals de onderstaande, wordt een voertuig mogelijk
niet gesignaleerd door de sensor voor, waardoor het systeem nie t goed
werkt:
• Als een tegenligger de auto nadert
• Bij het naderen van de zijkant of voorkant van een voertuig
• Als een voorligger een smalle achterzijde heeft, zoals een onb eladen
vrachtwagen
• Als de voorligger een lading vervoert die uitsteekt voorbij de achterbum-
per
• Als de voorligger een onregelmatige vorm heeft, zoals een trac tor of een
zijspan
• Als de zon of ander licht rechtstreeks op een voorligger schij nt
• Als de voorligger een abrupte beweging maakt (zoals een uitwij kmanoeu-
vre, plotseling versnellen of afremmen)
• Bij het plotseling invoegen vlak achter een voorligger • Als de voorligger een lage achterzijde
heeft, zoals een oprijwagen
• Als de voorligger een extreem grote bodemvrijheid heeft
• Als een voertuig de auto snijdt of plot- seling opdoemt van naast een ander
voertuig
AYGO_OM_Europe_OM99R11E.book Page 202 Monday, November 20, 20 17 3:59 PM
