TOYOTA AYGO 2019 Instructieboekje (in Dutch)

911-3. Antidiefstalsysteem
1
Veiligheid en beveiliging
AYGO_OM_Europe_OM99R19E
AYGO_OM_Europe_OM99R19E.book Page 91 Friday, February 16, 2018 4:26 PM

921-3. Antidiefstalsysteem
AYGO_OM_Europe_OM99R19E
AYGO_OM_Europe_OM99R19E.book Page 92 Friday, February 16, 2018 4:26 PM

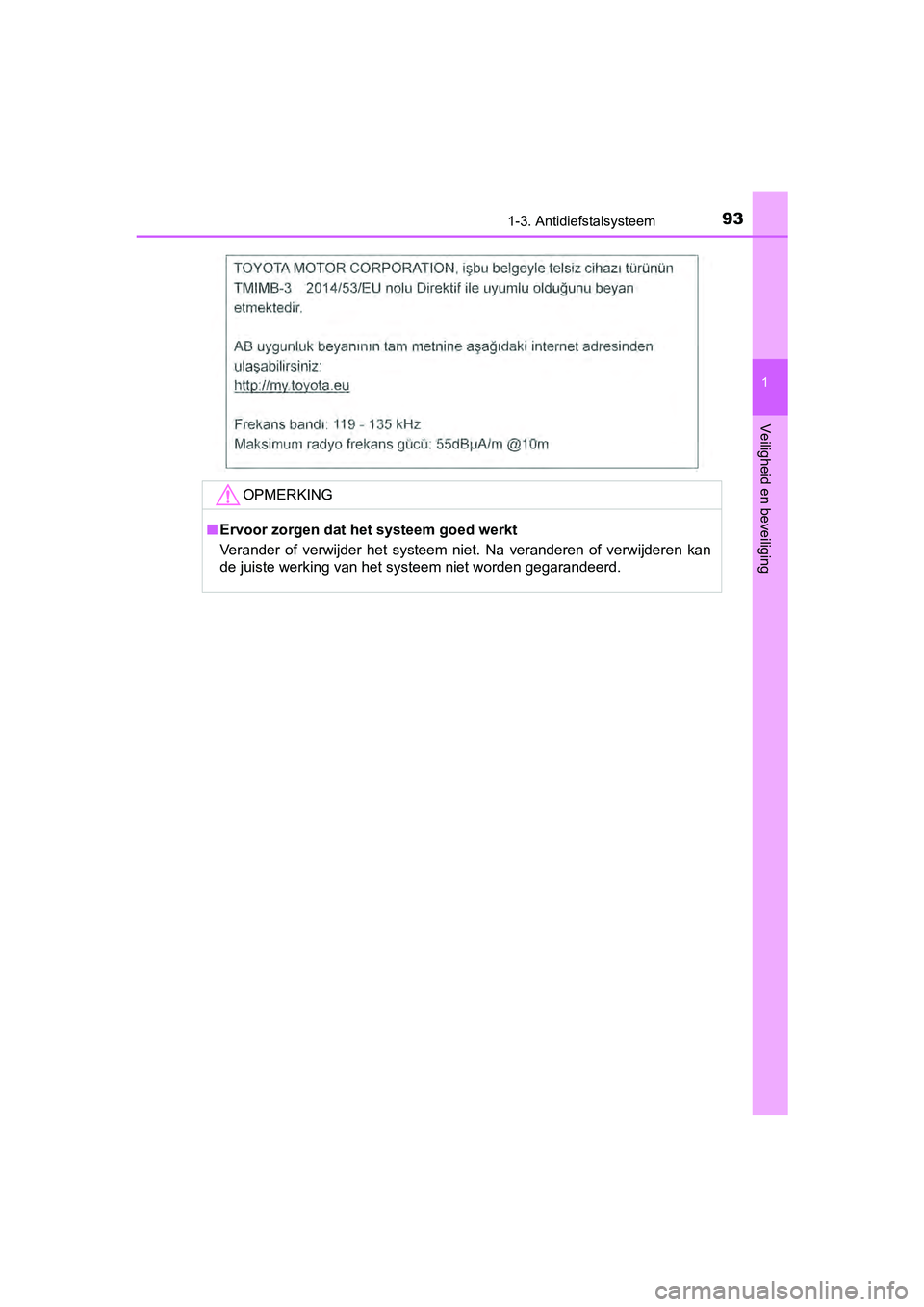

931-3. Antidiefstalsysteem
1
Veiligheid en beveiliging
AYGO_OM_Europe_OM99R19E
OPMERKING
■Ervoor zorgen dat het systeem goed werkt
Verander of verwijder het systeem niet. Na veranderen of verwij deren kan
de juiste werking van het systeem niet worden gegarandeerd.
AYGO_OM_Europe_OM99R19E.book Page 93 Friday, February 16, 2018 4:26 PM

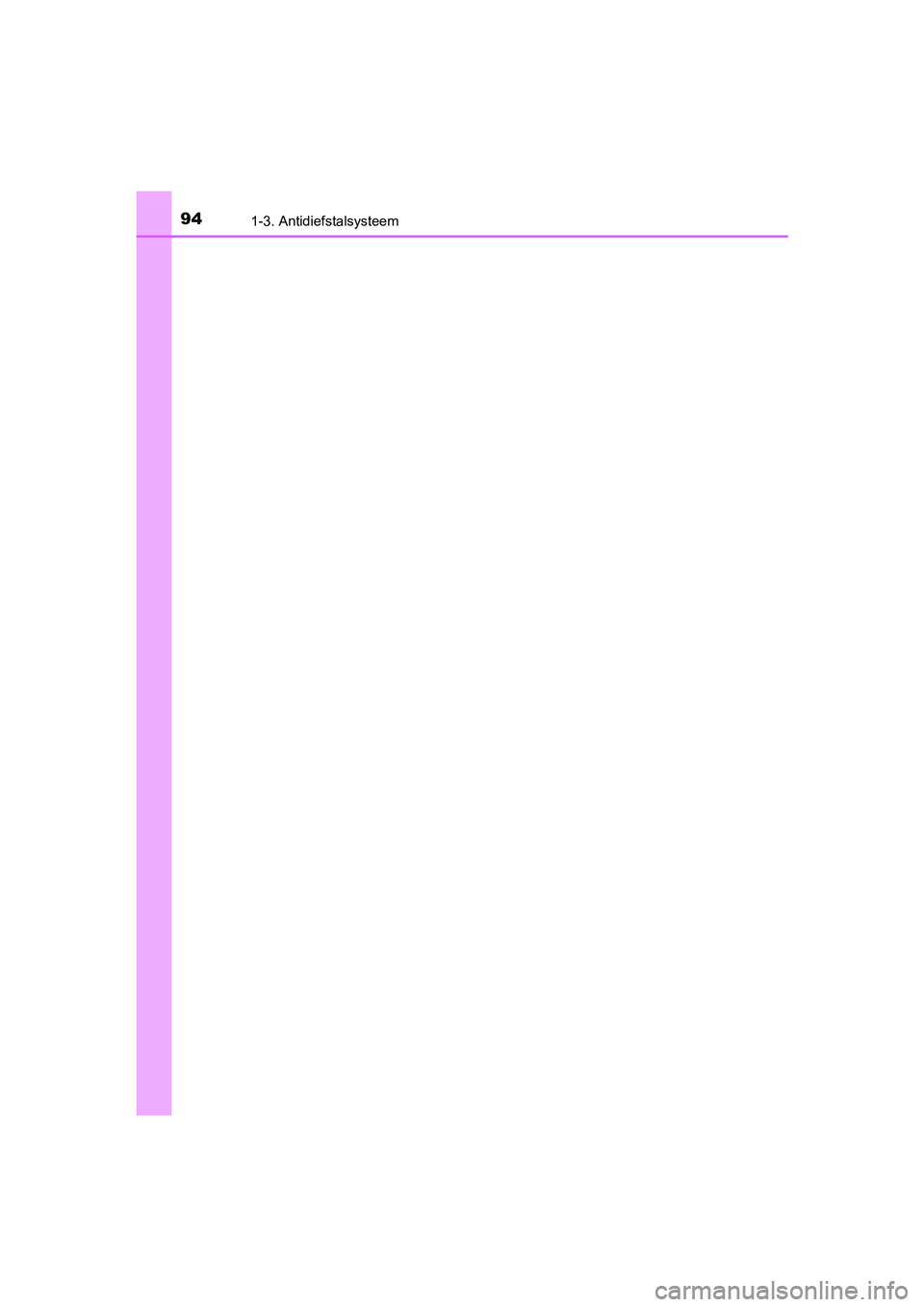

941-3. Antidiefstalsysteem
AYGO_OM_Europe_OM99R19E
AYGO_OM_Europe_OM99R19E.book Page 94 Friday, February 16, 2018 4:26 PM

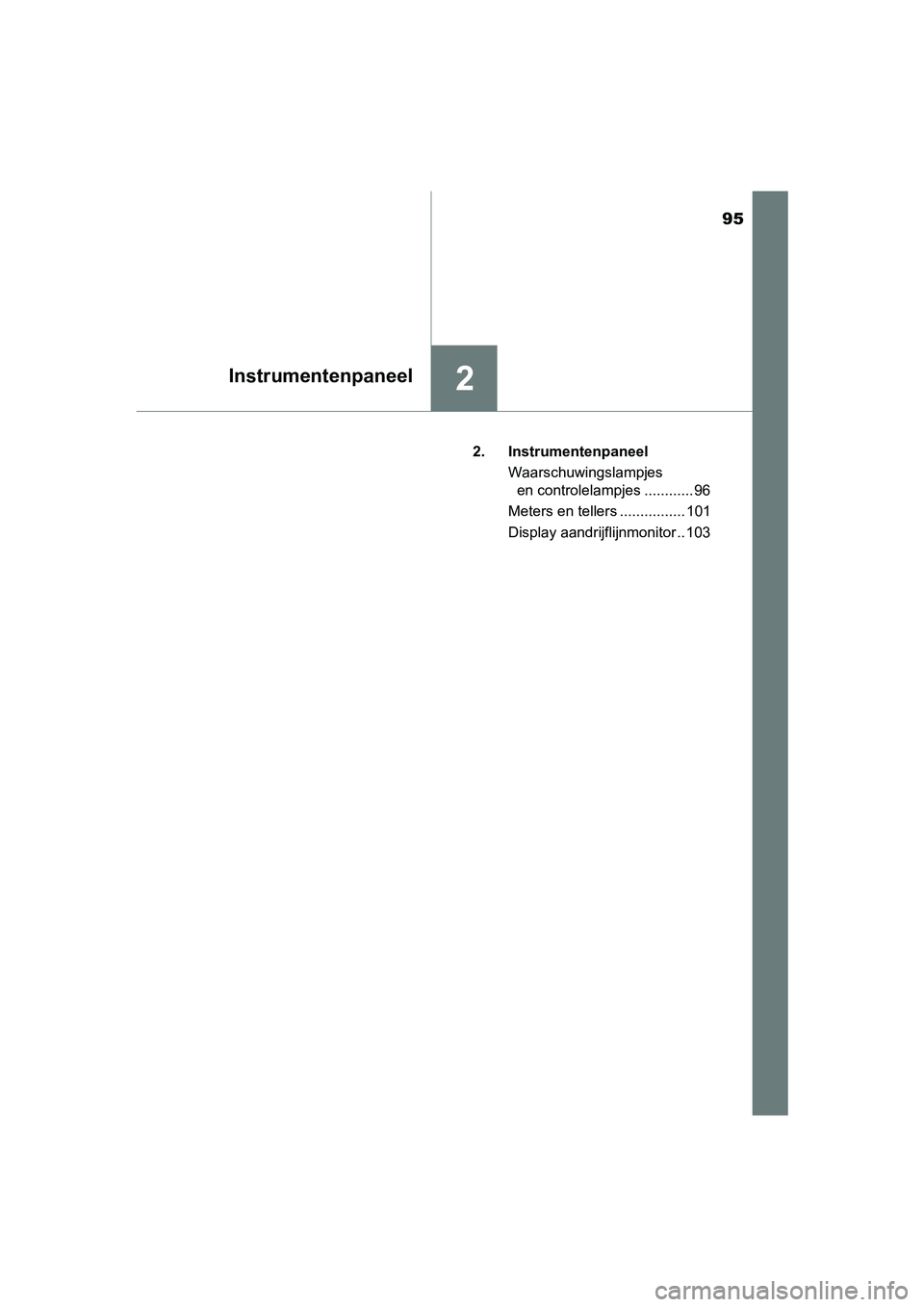

95
2Instrumentenpaneel
AYGO_OM_Europe_OM99R19E2. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes ............ 96
Meters en tellers ................ 101
Display aandrijflijnmonitor .. 103
AYGO_OM_Europe_OM99R19E.book Page 95 Friday, February 16, 2018 4:26 PM

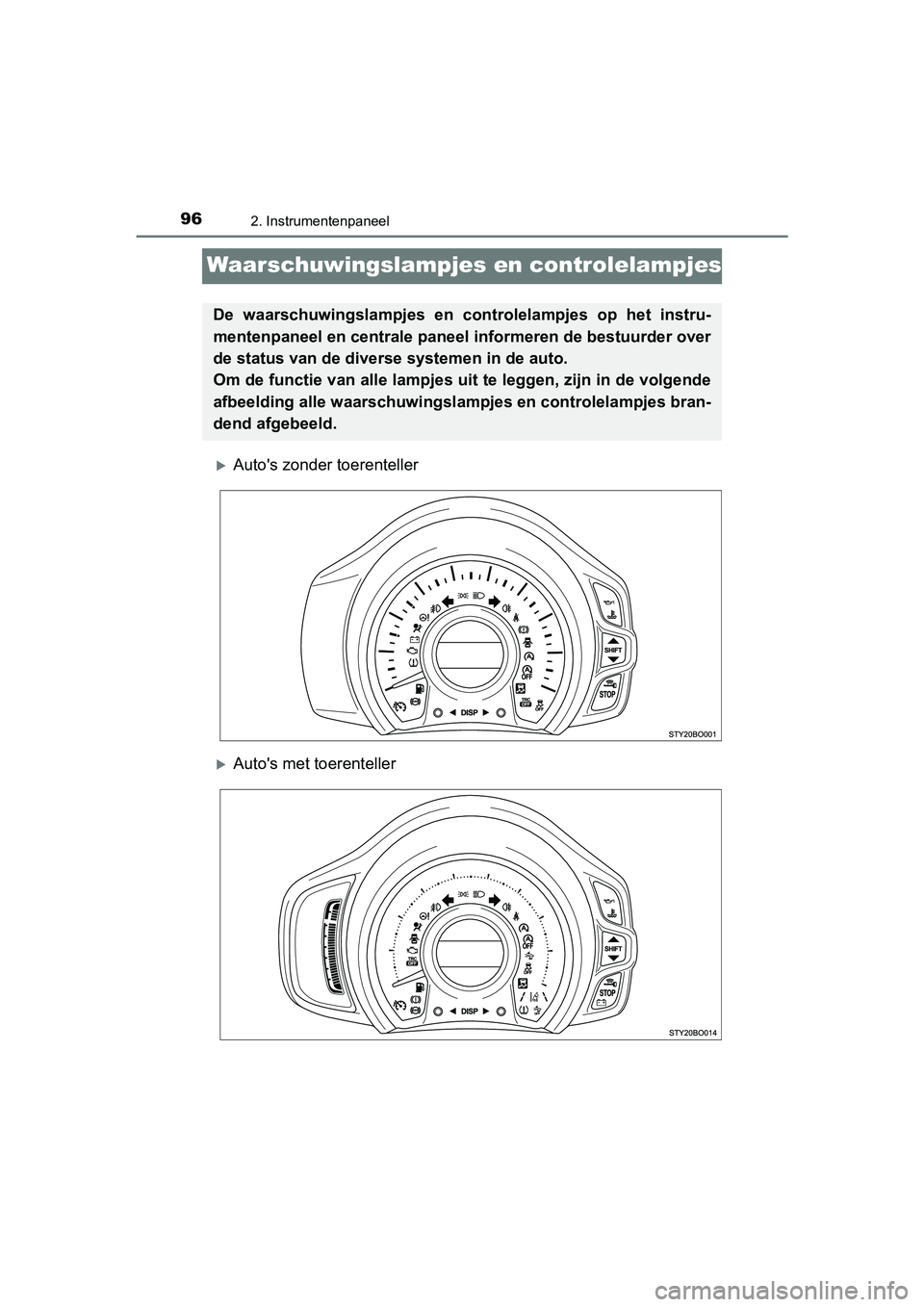

962. Instrumentenpaneel
AYGO_OM_Europe_OM99R19E
Waarschuwingslampjes en controlelampjes
Auto's zonder toerenteller
Auto's met toerenteller
De waarschuwingslampjes en controlelampjes op het instru-
mentenpaneel en centrale paneel informeren de bestuurder over
de status van de diverse systemen in de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgen de
afbeelding alle waarschuwingsla mpjes en controlelampjes bran-
dend afgebeeld.
AYGO_OM_Europe_OM99R19E.book Page 96 Friday, February 16, 201 8 4:26 PM

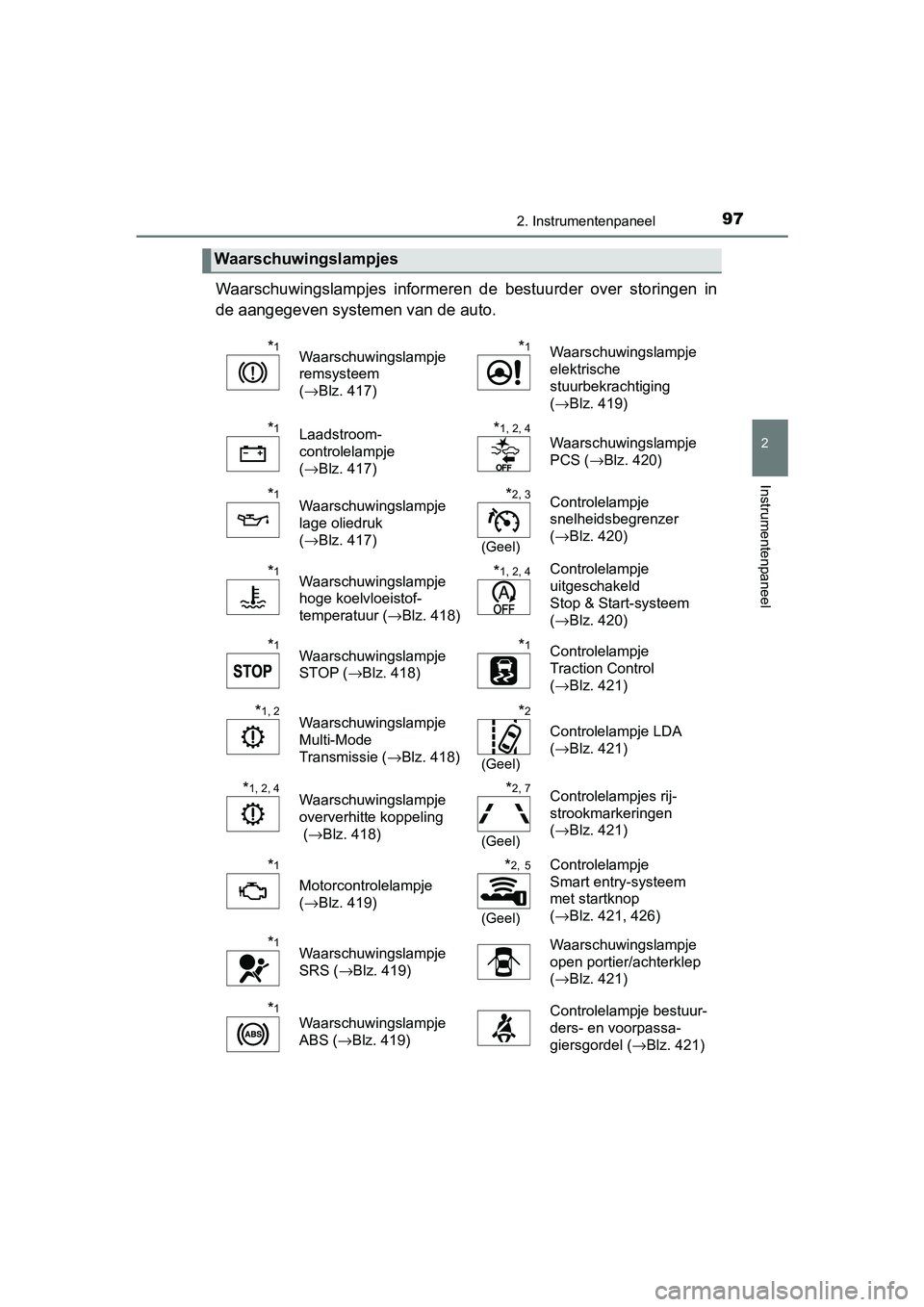

972. Instrumentenpaneel
2
Instrumentenpaneel
AYGO_OM_Europe_OM99R19E
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
*1Waarschuwingslampje
remsysteem
(→Blz. 417)*1Waarschuwingslampje
elektrische
stuurbekrachtiging
(→Blz. 419)
*1Laadstroom-
controlelampje
(→Blz. 417)*1, 2, 4
Waarschuwingslampje
PCS ( →Blz. 420)
*1Waarschuwingslampje
lage oliedruk
(→Blz. 417)*2, 3
(Geel)
Controlelampje
snelheidsbegrenzer
(→Blz. 420)
*1Waarschuwingslampje
hoge koelvloeistof-
temperatuur ( →Blz. 418)*1, 2, 4Controlelampje
uitgeschakeld
Stop & Start-systeem
(→Blz. 420)
*1Waarschuwingslampje
STOP ( →Blz. 418)*1Controlelampje
Traction Control
(→Blz. 421)
*1, 2Waarschuwingslampje
Multi-Mode
Transmissie ( →Blz. 418)*2
(Geel)
Controlelampje LDA
(→Blz. 421)
*1, 2, 4Waarschuwingslampje
oververhitte koppeling
( →Blz. 418)*2, 7
(Geel)
Controlelampjes rij-
strookmarkeringen
(→Blz. 421)
*1
Motorcontrolelampje
(→Blz. 419)
*2, 5
(Geel)
Controlelampje
Smart entry-systeem
met startknop
(→Blz. 421, 426)
*1Waarschuwingslampje
SRS ( →Blz. 419)Waarschuwingslampje
open portier/achterklep
(→Blz. 421)
*1
Waarschuwingslampje
ABS ( →Blz. 419)Controlelampje bestuur-
ders- en voorpassa-
giersgordel ( →Blz. 421)
AYGO_OM_Europe_OM99R19E.book Page 97 Friday, February 16, 2018 4:26 PM

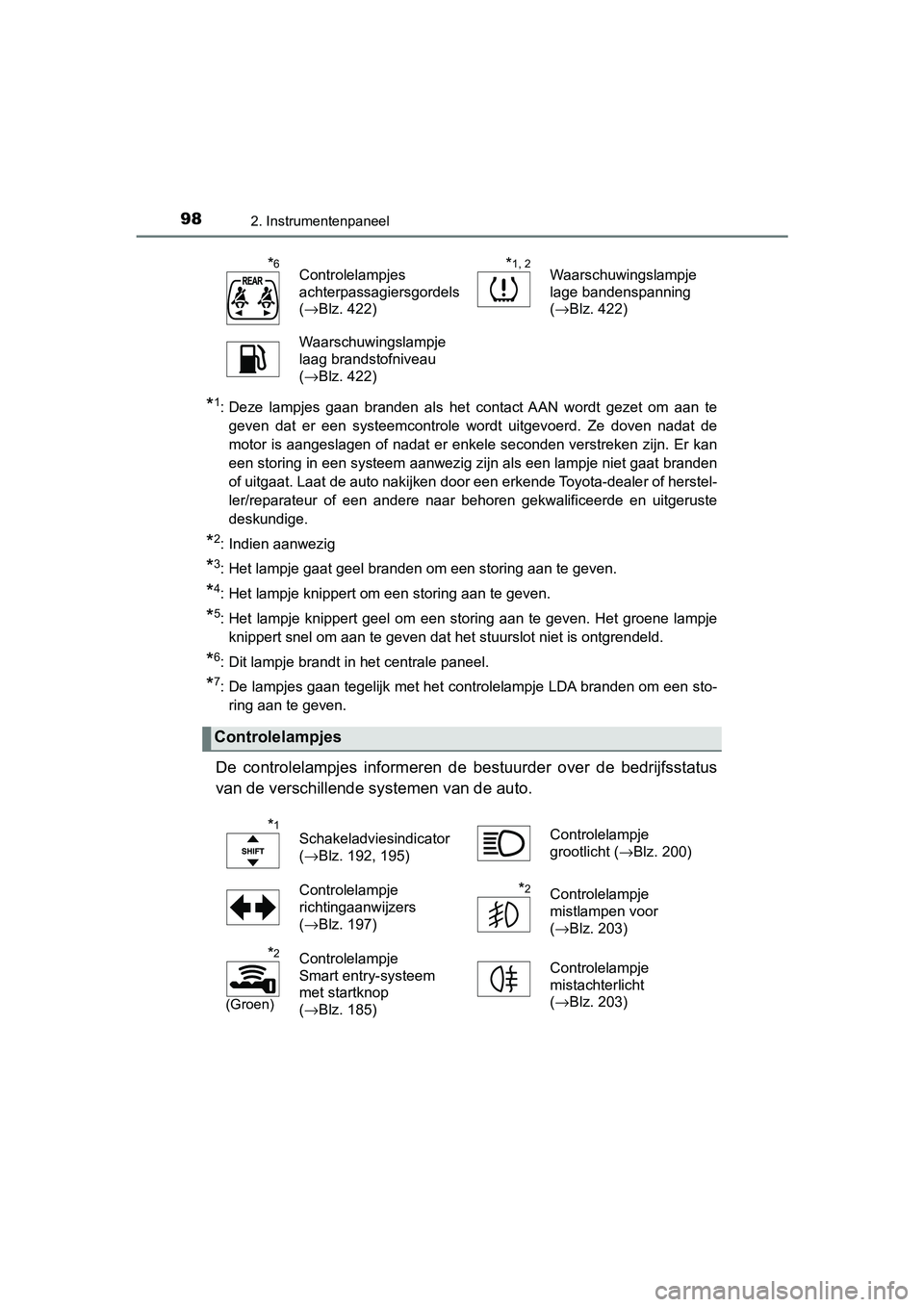

982. Instrumentenpaneel
AYGO_OM_Europe_OM99R19E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zij n. Er kan
een storing in een systeem aanwezig zijn als een lampje niet ga at branden
of uitgaat. Laat de auto nakijken door een erkende Toyota-deale r of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste
deskundige.
*2: Indien aanwezig
*3: Het lampje gaat geel branden om een storing aan te geven.
*4: Het lampje knippert om een storing aan te geven.
*5: Het lampje knippert geel om een storing aan te geven. Het groe ne lampje
knippert snel om aan te geven dat het stuurslot niet is ontgren deld.
*6: Dit lampje brandt in het centrale paneel.
*7: De lampjes gaan tegelijk met het controlelampje LDA branden om een sto-
ring aan te geven.
De controlelampjes informeren de bestuurder over de bedrijfssta tus
van de verschillende sy stemen van de auto.
*6Controlelampjes
achterpassagiersgordels
(→Blz. 422)*1, 2Waarschuwingslampje
lage bandenspanning
(→Blz. 422)
Waarschuwingslampje
laag brandstofniveau
(→Blz. 422)
Controlelampjes
*1Schakeladviesindicator
(→Blz. 192, 195) Controlelampje
grootlicht (
→Blz. 200)
Controlelampje
richtingaanwijzers
( →Blz. 197)
*2Controlelampje
mistlampen voor
(→Blz. 203)
*2
(Groen)
Controlelampje
Smart entry-systeem
met startknop
(→Blz. 185) Controlelampje
mistachterlicht
(
→Blz. 203)
AYGO_OM_Europe_OM99R19E.book Page 98 Friday, February 16, 2018 4:26 PM

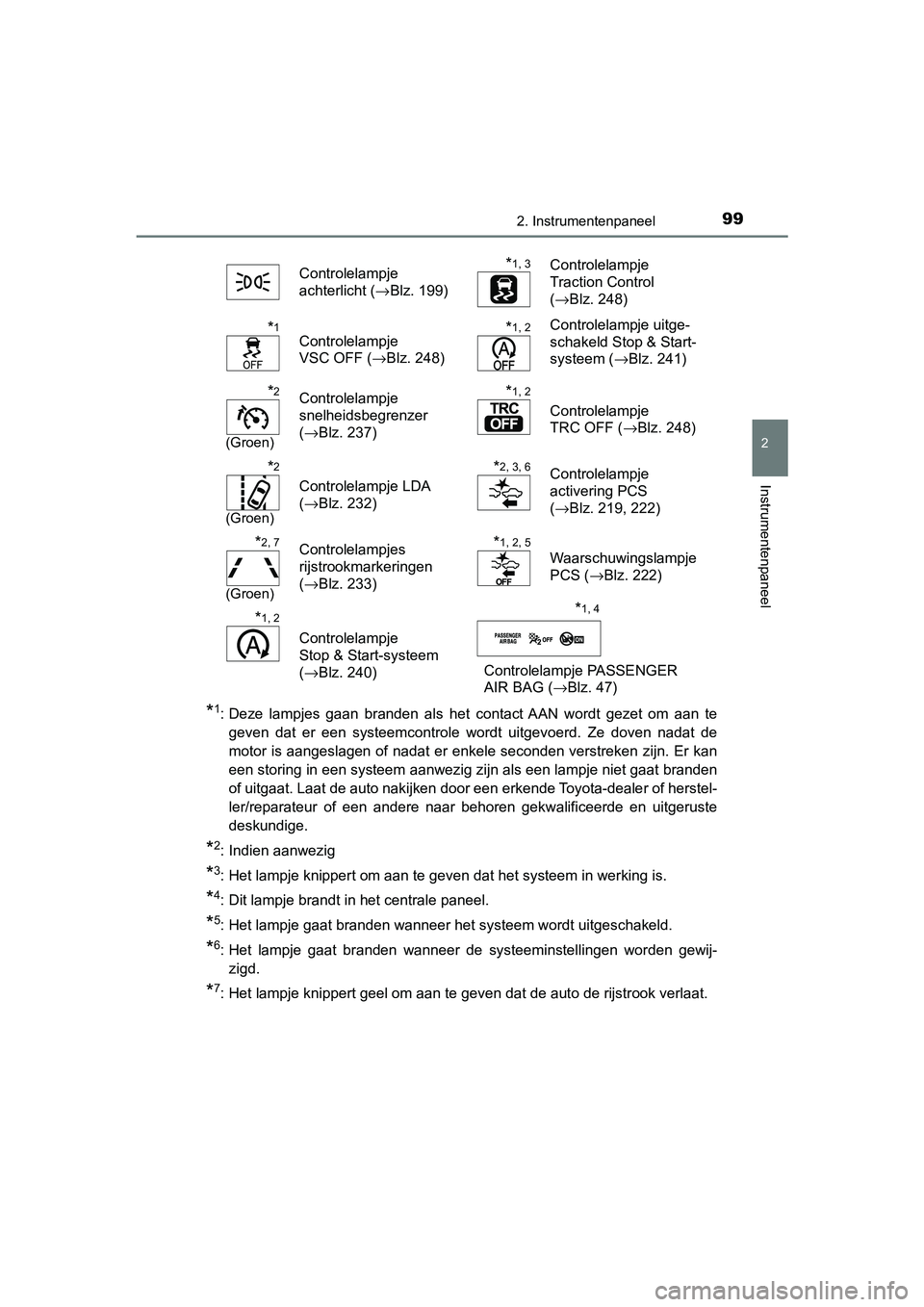

992. Instrumentenpaneel
2
Instrumentenpaneel
AYGO_OM_Europe_OM99R19E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zij n. Er kan
een storing in een systeem aanwezig zijn als een lampje niet ga at branden
of uitgaat. Laat de auto nakijken door een erkende Toyota-deale r of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste
deskundige.
*2: Indien aanwezig
*3: Het lampje knippert om aan te geven dat het systeem in werking is.
*4: Dit lampje brandt in het centrale paneel.
*5: Het lampje gaat branden wanneer het systeem wordt uitgeschakel d.
*6: Het lampje gaat branden wanneer de systeeminstellingen worden gewij-
zigd.
*7: Het lampje knippert geel om aan te geven dat de auto de rijstr ook verlaat.
Controlelampje
achterlicht (
→Blz. 199)
*1, 3Controlelampje
Traction Control
(→Blz. 248)
*1Controlelampje
VSC OFF ( →Blz. 248)*1, 2Controlelampje uitge-
schakeld Stop & Start-
systeem (→Blz. 241)
*2
(Groen)
Controlelampje
snelheidsbegrenzer
(→Blz. 237)*1, 2
Controlelampje
TRC OFF ( →Blz. 248)
*2
(Groen)
Controlelampje LDA
(→Blz. 232)
*2, 3, 6Controlelampje
activering PCS
(→Blz. 219, 222)
*2, 7
(Groen)
Controlelampjes
rijstrookmarkeringen
(→Blz. 233)*1, 2, 5
Waarschuwingslampje
PCS ( →Blz. 222)
*1, 2
Controlelampje
Stop & Start-systeem
(→Blz. 240) Controlelampje PASSENGER
AIR BAG (
→Blz. 47)
*1, 4
AYGO_OM_Europe_OM99R19E.book Page 99 Friday, February 16, 2018 4:26 PM

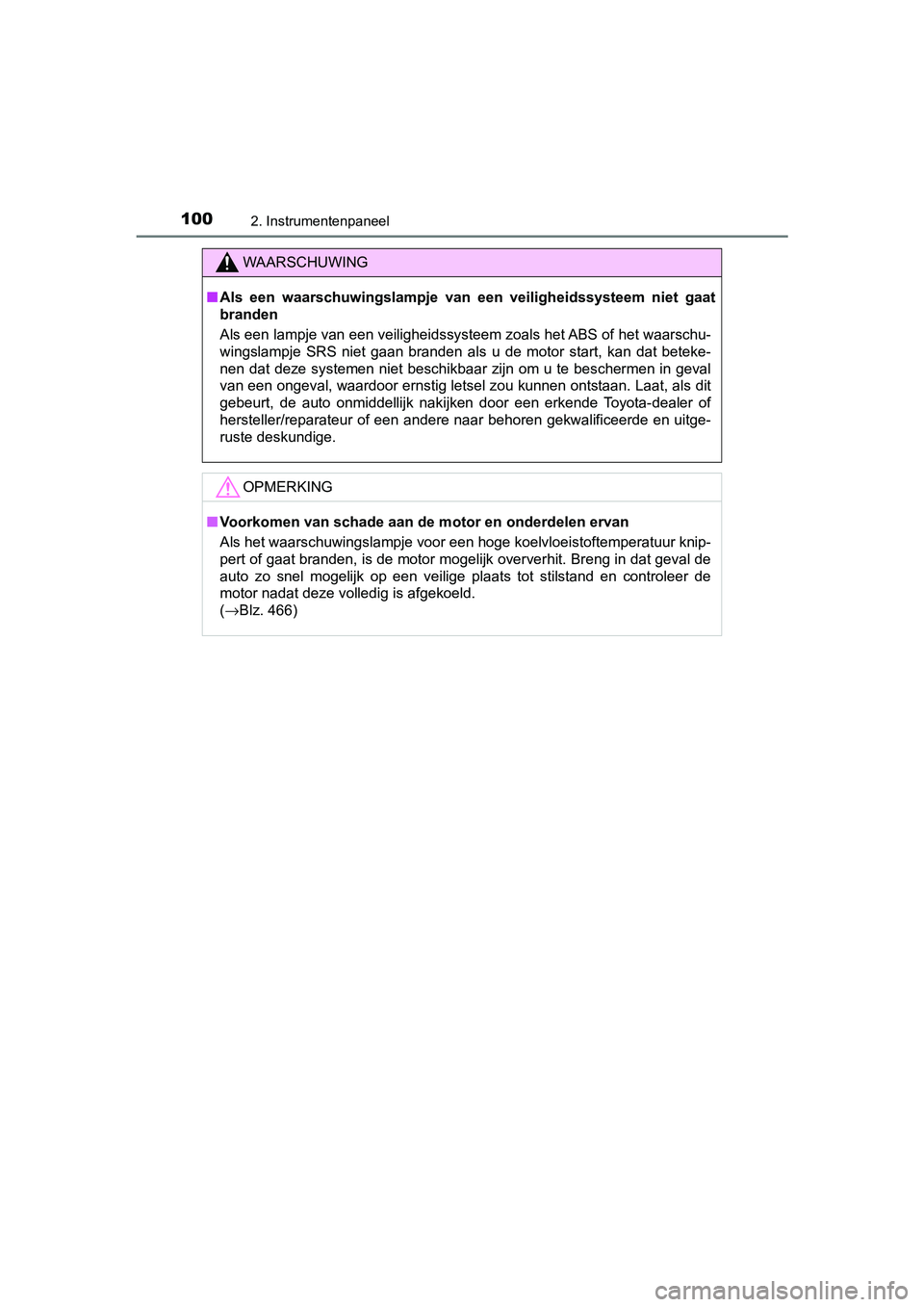

1002. Instrumentenpaneel
AYGO_OM_Europe_OM99R19E
WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaa t
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u de motor start, kan dat beteke-
nen dat deze systemen niet beschikbaar zijn om u te beschermen in geval
van een ongeval, waardoor ernstig letsel zou kunnen ontstaan. L aat, als dit
gebeurt, de auto onmiddellijk nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
OPMERKING
■ Voorkomen van schade aan de motor en onderdelen ervan
Als het waarschuwingslampje voor een hoge koelvloeistoftemperat uur knip-
pert of gaat branden, is de motor mogelijk oververhit. Breng in dat geval de
auto zo snel mogelijk op een veilige plaats tot stilstand en controleer de
motor nadat deze volledig is afgekoeld.
( →Blz. 466)
AYGO_OM_Europe_OM99R19E.book Page 100 Friday, February 16, 20 18 4:26 PM
