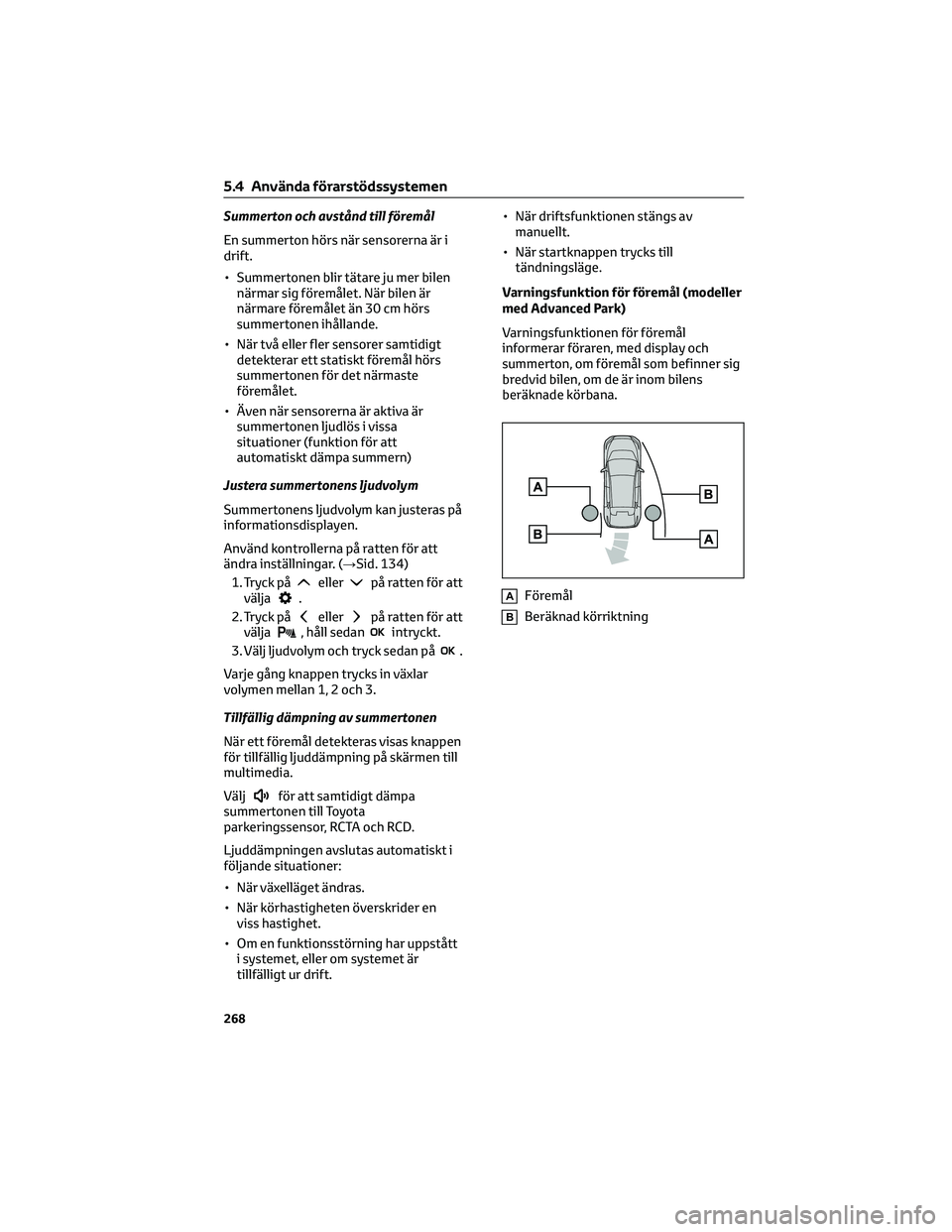

Summerton och avstånd till föremål
En summerton hörs när sensorerna är i
drift.
• Summertonen blir tätare ju mer bilen
närmar sig föremålet. När bilen är
närmare föremålet än 30 cm hörs
summertonen ihållande.
• När två eller fler sensorer samtidigt
detekterar ett statiskt föremål hörs
summertonen för det närmaste
föremålet.
• Även när sensorerna är aktiva är
summertonen ljudlös i vissa
situationer (funktion för att
automatiskt dämpa summern)
Justera summertonens ljudvolym
Summertonens ljudvolym kan justeras på
informationsdisplayen.
Använd kontrollerna på ratten för att
ändra inställningar. (→Sid. 134)
1. Tryck på
ellerpå ratten för att
välja.
2. Tryck på
ellerpå ratten för att
välja, håll sedanintryckt.
3. Välj ljudvolym och tryck sedan på
.
Varje gång knappen trycks in växlar
volymen mellan 1, 2 och 3.
Tillfällig dämpning av summertonen
När ett föremål detekteras visas knappen
för tillfällig ljuddämpning på skärmen till
multimedia.
Välj
för att samtidigt dämpa
summertonen till Toyota
parkeringssensor, RCTA och RCD.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelläget ändras.
• När körhastigheten överskrider en
viss hastighet.
• Om en funktionsstörning har uppstått
i systemet, eller om systemet är
tillfälligt ur drift.• När driftsfunktionen stängs av
manuellt.
• När startknappen trycks till
tändningsläge.
Varningsfunktion för föremål (modeller
med Advanced Park)
Varningsfunktionen för föremål
informerar föraren, med display och
summerton, om föremål som befinner sig
bredvid bilen, om de är inom bilens
beräknade körbana.
AFöremål
BBeräknad körriktning
5.4 Använda förarstödssystemen
268

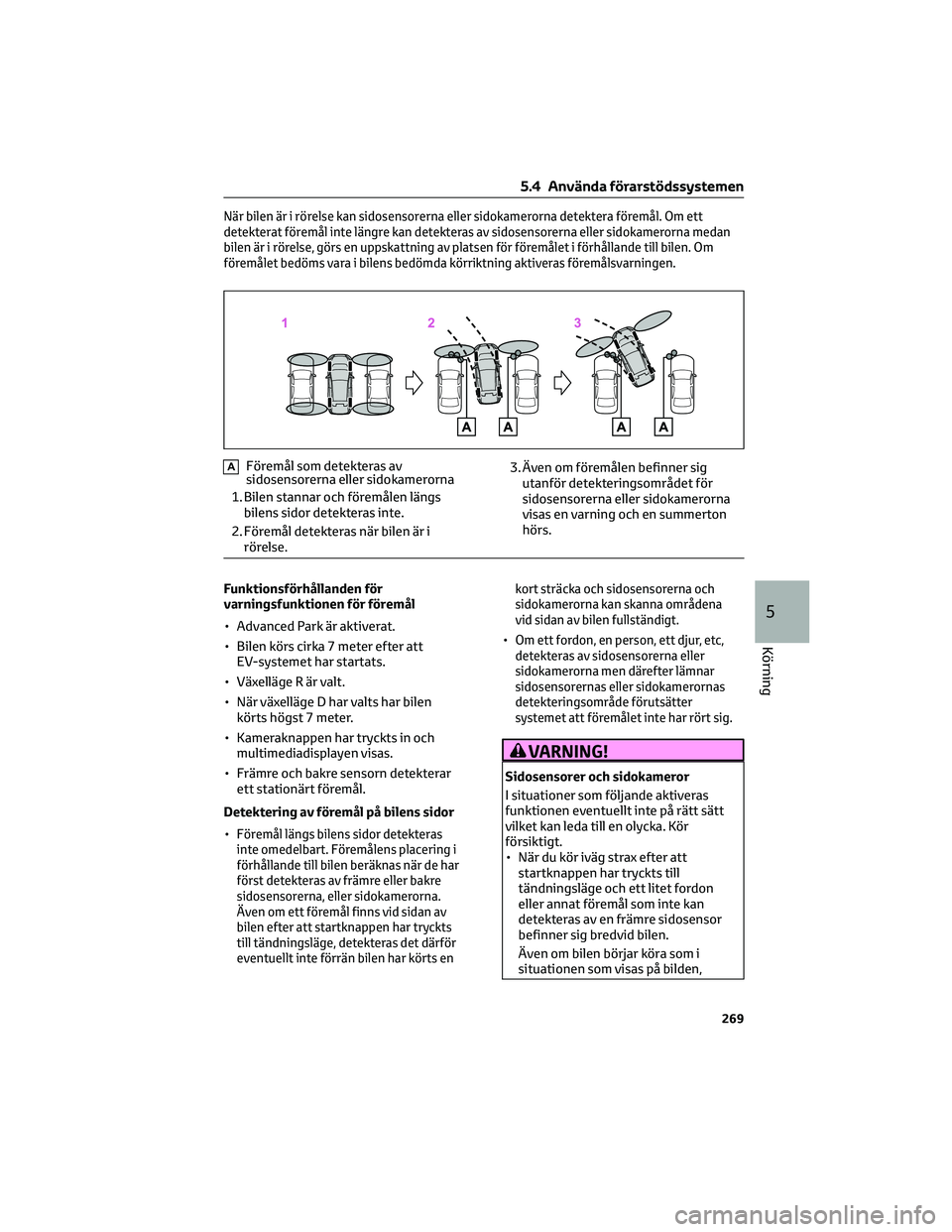

När bilen är i rörelse kan sidosensorerna eller sidokamerorna detektera föremål. Om ett
detekterat föremål inte längre kan detekteras av sidosensorerna eller sidokamerorna medan
bilen är i rörelse, görs en uppskattning av platsen för föremålet i förhållande till bilen. Om
föremålet bedöms vara i bilens bedömda körriktning aktiveras föremålsvarningen.
AFöremål som detekteras av
sidosensorerna eller sidokamerorna
1. Bilen stannar och föremålen längs
bilens sidor detekteras inte.
2. Föremål detekteras när bilen är i
rörelse.3. Även om föremålen befinner sig
utanför detekteringsområdet för
sidosensorerna eller sidokamerorna
visas en varning och en summerton
hörs.
Funktionsförhållanden för
varningsfunktionen för föremål
• Advanced Park är aktiverat.
• Bilen körs cirka 7 meter efter att
EV-systemet har startats.
• Växelläge R är valt.
• När växelläge D har valts har bilen
körts högst 7 meter.
• Kameraknappen har tryckts in och
multimediadisplayen visas.
• Främre och bakre sensorn detekterar
ett stationärt föremål.
Detektering av föremål på bilens sidor
•
Föremål längs bilens sidor detekteras
inte omedelbart. Föremålens placering i
förhållande till bilen beräknas när de har
först detekteras av främre eller bakre
sidosensorerna, eller sidokamerorna.
Även om ett föremål finns vid sidan av
bilen efter att startknappen har tryckts
till tändningsläge, detekteras det därför
eventuellt inte förrän bilen har körts enkort sträcka och sidosensorerna och
sidokamerorna kan skanna områdena
vid sidan av bilen fullständigt.
•Om ett fordon, en person, ett djur, etc,
detekteras av sidosensorerna eller
sidokamerorna men därefter lämnar
sidosensorernas eller sidokamerornas
detekteringsområde förutsätter
systemet att föremålet inte har rört sig.
VARNING!
Sidosensorer och sidokameror
I situationer som följande aktiveras
funktionen eventuellt inte på rätt sätt
vilket kan leda till en olycka. Kör
försiktigt.
• När du kör iväg strax efter att
startknappen har tryckts till
tändningsläge och ett litet fordon
eller annat föremål som inte kan
detekteras av en främre sidosensor
befinner sig bredvid bilen.
Även om bilen börjar köra som i
situationen som visas på bilden,
5.4 Använda förarstödssystemen
269
5
Körning

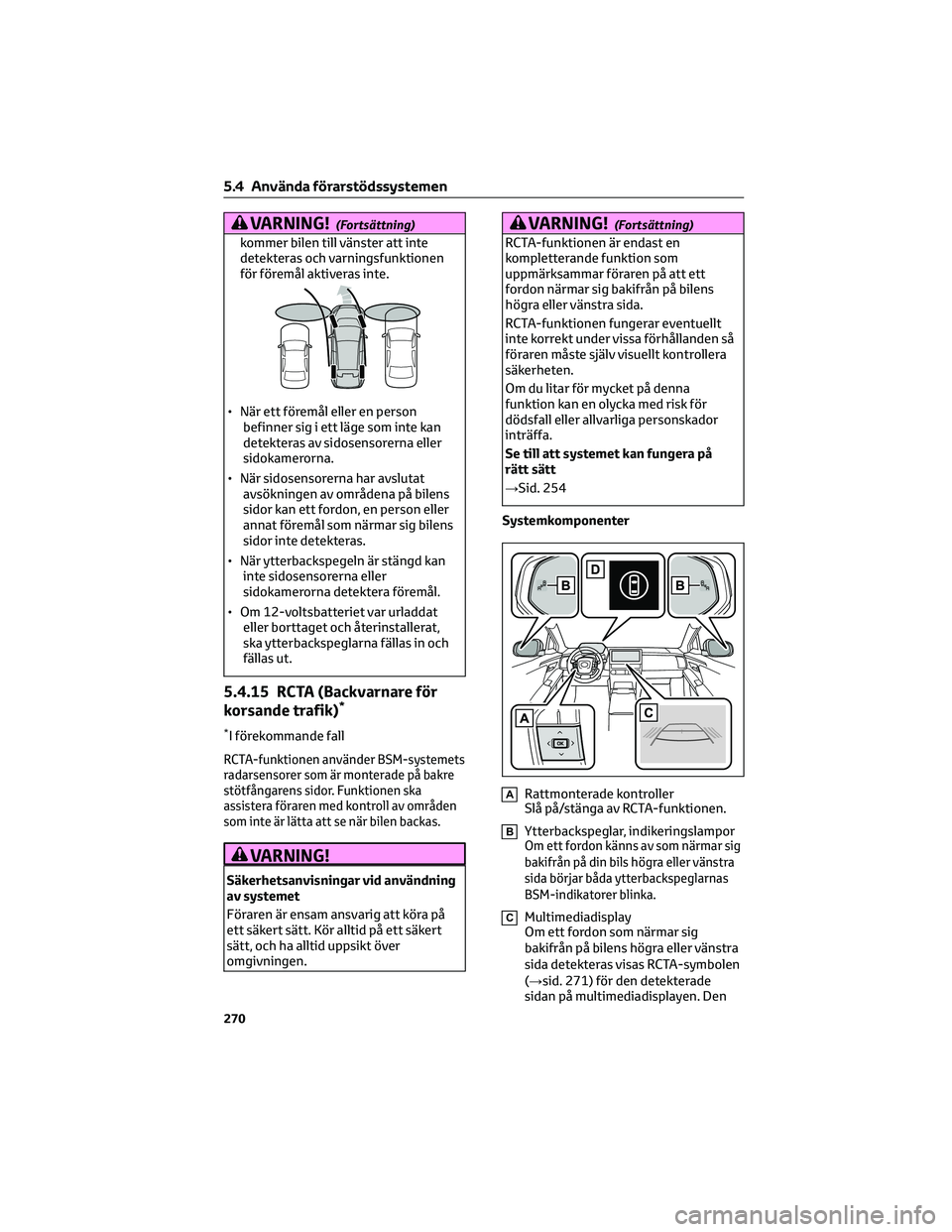

VARNING!(Fortsättning)
kommer bilen till vänster att inte
detekteras och varningsfunktionen
för föremål aktiveras inte.
• När ett föremål eller en person
befinner sig i ett läge som inte kan
detekteras av sidosensorerna eller
sidokamerorna.
• När sidosensorerna har avslutat
avsökningen av områdena på bilens
sidor kan ett fordon, en person eller
annat föremål som närmar sig bilens
sidor inte detekteras.
• När ytterbackspegeln är stängd kan
inte sidosensorerna eller
sidokamerorna detektera föremål.
• Om 12-voltsbatteriet var urladdat
eller borttaget och återinstallerat,
ska ytterbackspeglarna fällas in och
fällas ut.
5.4.15 RCTA (Backvarnare för
korsande trafik)*
*I förekommande fall
RCTA-funktionen använder BSM-systemets
radarsensorer som är monterade på bakre
stötfångarens sidor. Funktionen ska
assistera föraren med kontroll av områden
som inte är lätta att se när bilen backas.
VARNING!
Säkerhetsanvisningar vid användning
av systemet
Föraren är ensam ansvarig att köra på
ett säkert sätt. Kör alltid på ett säkert
sätt, och ha alltid uppsikt över
omgivningen.
VARNING!(Fortsättning)
RCTA-funktionen är endast en
kompletterande funktion som
uppmärksammar föraren på att ett
fordon närmar sig bakifrån på bilens
högra eller vänstra sida.
RCTA-funktionen fungerar eventuellt
inte korrekt under vissa förhållanden så
föraren måste själv visuellt kontrollera
säkerheten.
Om du litar för mycket på denna
funktion kan en olycka med risk för
dödsfall eller allvarliga personskador
inträffa.
Se till att systemet kan fungera på
rätt sätt
→Sid. 254
Systemkomponenter
ARattmonterade kontroller
Slå på/stänga av RCTA-funktionen.
BYtterbackspeglar, indikeringslamporOm ett fordon känns av som närmar sig
bakifrån på din bils högra eller vänstra
sida börjar båda ytterbackspeglarnas
BSM-indikatorer blinka.
CMultimediadisplay
Om ett fordon som närmar sig
bakifrån på bilens högra eller vänstra
sida detekteras visas RCTA-symbolen
(→sid. 271) för den detekterade
sidan på multimediadisplayen. Den
5.4 Använda förarstödssystemen
270

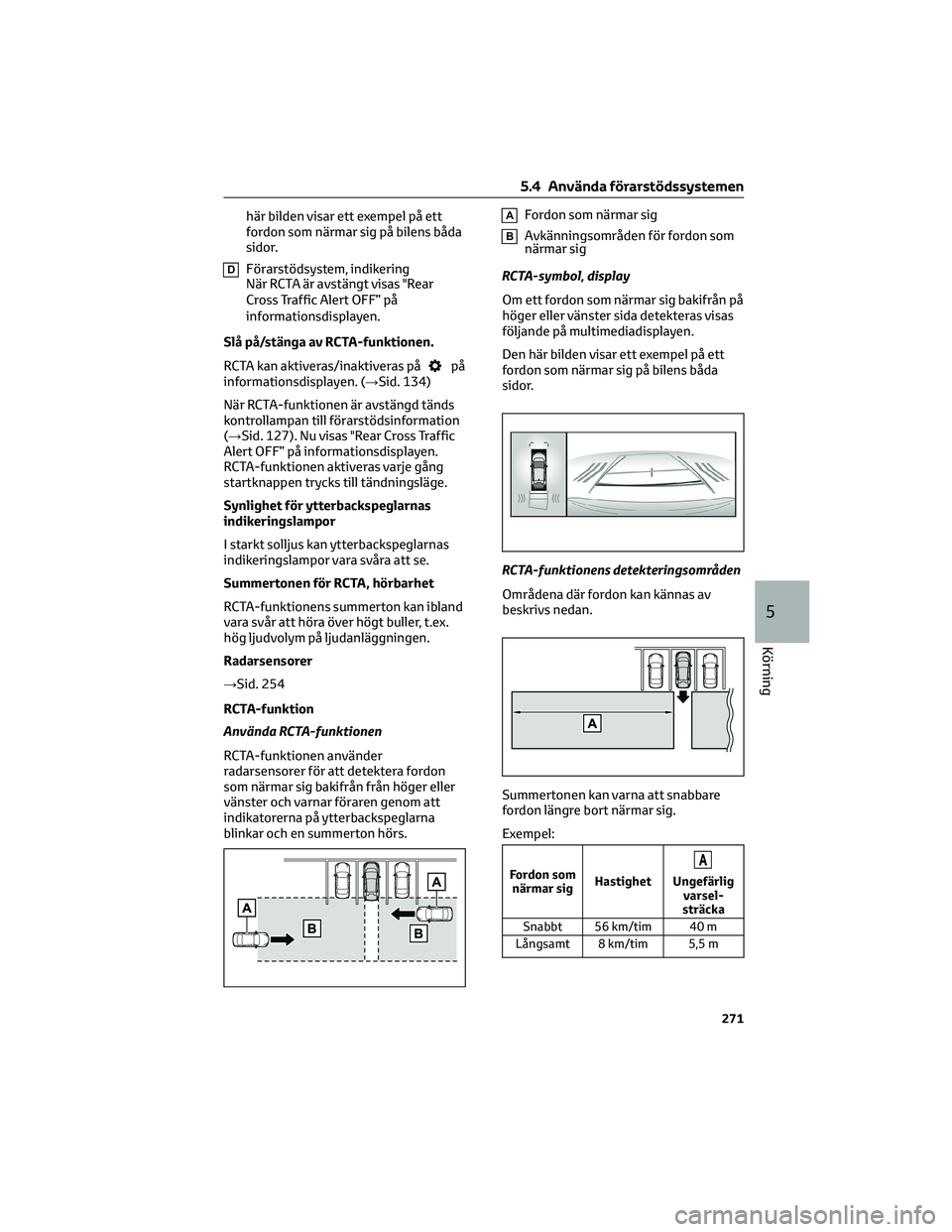

här bilden visar ett exempel på ett
fordon som närmar sig på bilens båda
sidor.
DFörarstödsystem, indikering
När RCTA är avstängt visas "Rear
Cross Traffic Alert OFF” på
informationsdisplayen.
Slå på/stänga av RCTA-funktionen.
RCTA kan aktiveras/inaktiveras på
på
informationsdisplayen. (→Sid. 134)
När RCTA-funktionen är avstängd tänds
kontrollampan till förarstödsinformation
(→Sid. 127). Nu visas "Rear Cross Traffic
Alert OFF” på informationsdisplayen.
RCTA-funktionen aktiveras varje gång
startknappen trycks till tändningsläge.
Synlighet för ytterbackspeglarnas
indikeringslampor
I starkt solljus kan ytterbackspeglarnas
indikeringslampor vara svåra att se.
Summertonen för RCTA, hörbarhet
RCTA-funktionens summerton kan ibland
vara svår att höra över högt buller, t.ex.
hög ljudvolym på ljudanläggningen.
Radarsensorer
→Sid. 254
RCTA-funktion
Använda RCTA-funktionen
RCTA-funktionen använder
radarsensorer för att detektera fordon
som närmar sig bakifrån från höger eller
vänster och varnar föraren genom att
indikatorerna på ytterbackspeglarna
blinkar och en summerton hörs.
AFordon som närmar sig
BAvkänningsområden för fordon som
närmar sig
RCTA-symbol, display
Om ett fordon som närmar sig bakifrån på
höger eller vänster sida detekteras visas
följande på multimediadisplayen.
Den här bilden visar ett exempel på ett
fordon som närmar sig på bilens båda
sidor.
RCTA-funktionens detekteringsområden
Områdena där fordon kan kännas av
beskrivs nedan.
Summertonen kan varna att snabbare
fordon längre bort närmar sig.
Exempel:
Fordon som
närmar sigHastighetA
Ungefärlig
varsel-
sträcka
Snabbt 56 km/tim 40 m
Långsamt 8 km/tim 5,5 m
5.4 Använda förarstödssystemen
271
5
Körning

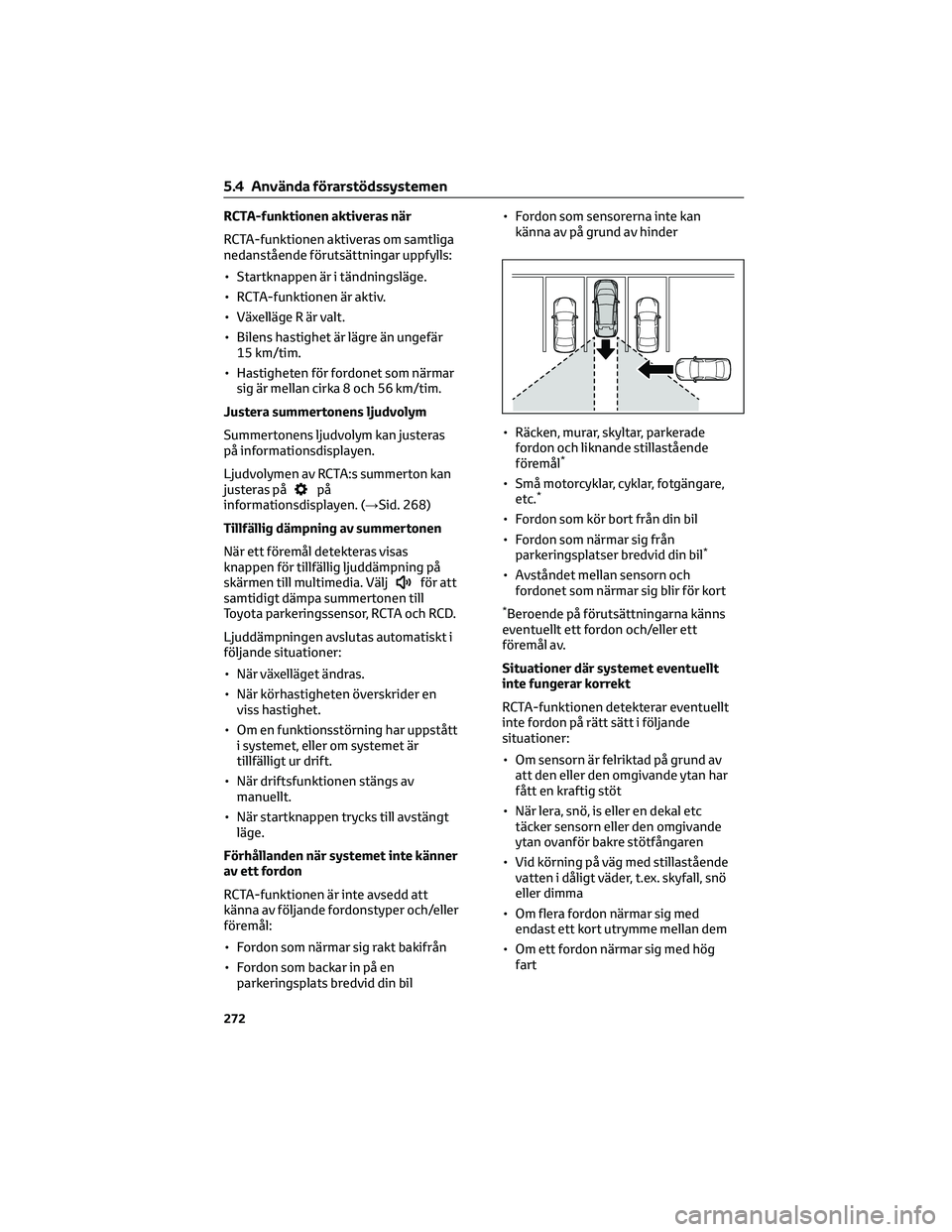

RCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga
nedanstående förutsättningar uppfylls:
• Startknappen är i tändningsläge.
• RCTA-funktionen är aktiv.
• Växelläge R är valt.
• Bilens hastighet är lägre än ungefär
15 km/tim.
• Hastigheten för fordonet som närmar
sig är mellan cirka 8 och 56 km/tim.
Justera summertonens ljudvolym
Summertonens ljudvolym kan justeras
på informationsdisplayen.
Ljudvolymen av RCTA:s summerton kan
justeras på
på
informationsdisplayen. (→Sid. 268)
Tillfällig dämpning av summertonen
När ett föremål detekteras visas
knappen för tillfällig ljuddämpning på
skärmen till multimedia. Välj
för att
samtidigt dämpa summertonen till
Toyota parkeringssensor, RCTA och RCD.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelläget ändras.
• När körhastigheten överskrider en
viss hastighet.
• Om en funktionsstörning har uppstått
i systemet, eller om systemet är
tillfälligt ur drift.
• När driftsfunktionen stängs av
manuellt.
• När startknappen trycks till avstängt
läge.
Förhållanden när systemet inte känner
av ett fordon
RCTA-funktionen är inte avsedd att
känna av följande fordonstyper och/eller
föremål:
• Fordon som närmar sig rakt bakifrån
• Fordon som backar in på en
parkeringsplats bredvid din bil• Fordon som sensorerna inte kan
känna av på grund av hinder
• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Små motorcyklar, cyklar, fotgängare,
etc.*
• Fordon som kör bort från din bil
• Fordon som närmar sig från
parkeringsplatser bredvid din bil
*
• Avståndet mellan sensorn och
fordonet som närmar sig blir för kort
*Beroende på förutsättningarna känns
eventuellt ett fordon och/eller ett
föremål av.
Situationer där systemet eventuellt
inte fungerar korrekt
RCTA-funktionen detekterar eventuellt
inte fordon på rätt sätt i följande
situationer:
• Om sensorn är felriktad på grund av
att den eller den omgivande ytan har
fått en kraftig stöt
• När lera, snö, is eller en dekal etc
täcker sensorn eller den omgivande
ytan ovanför bakre stötfångaren
• Vid körning på väg med stillastående
vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
• Om flera fordon närmar sig med
endast ett kort utrymme mellan dem
• Om ett fordon närmar sig med hög
fart
5.4 Använda förarstödssystemen
272

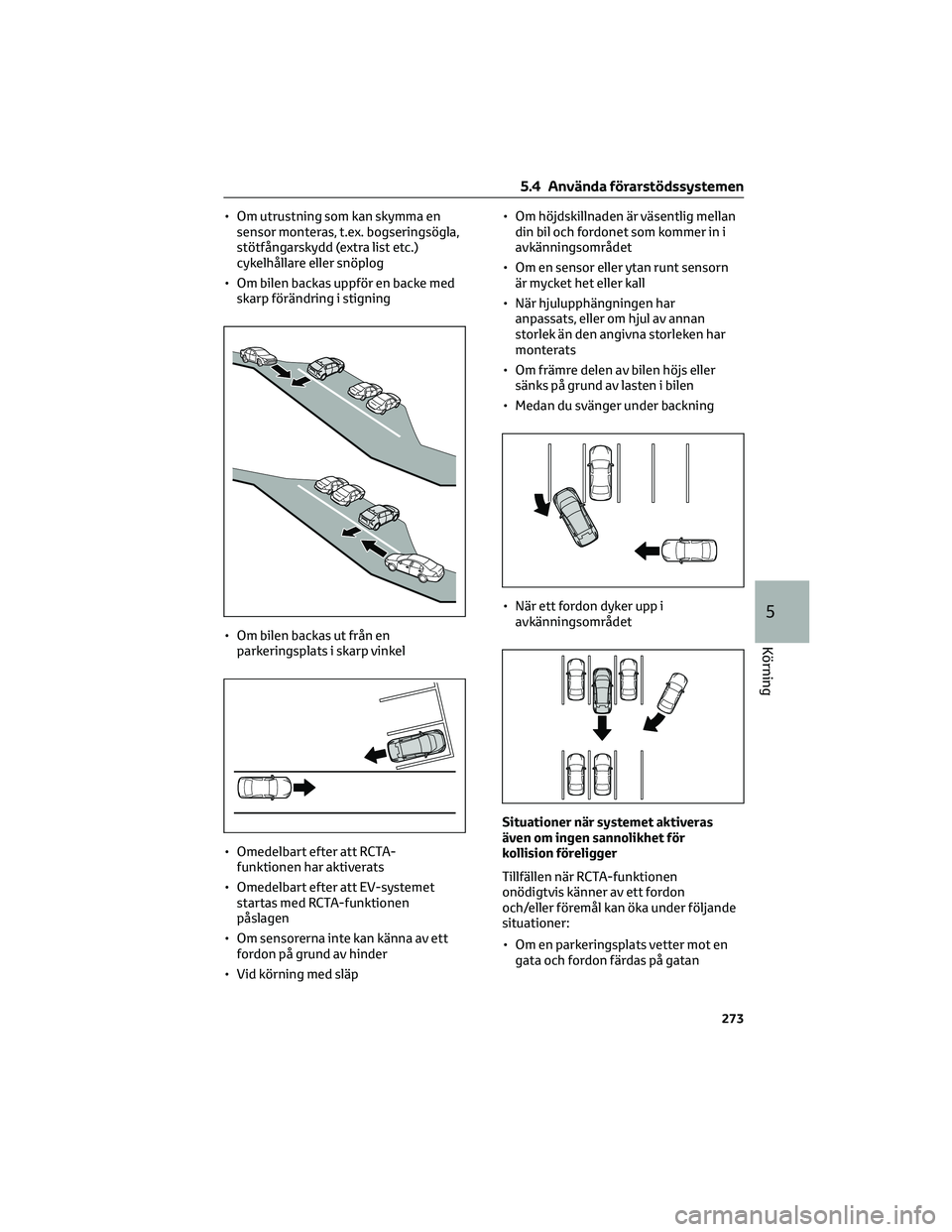

• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog
• Om bilen backas uppför en backe med
skarp förändring i stigning
• Om bilen backas ut från en
parkeringsplats i skarp vinkel
• Omedelbart efter att RCTA-
funktionen har aktiverats
• Omedelbart efter att EV-systemet
startas med RCTA-funktionen
påslagen
• Om sensorerna inte kan känna av ett
fordon på grund av hinder
• Vid körning med släp• Om höjdskillnaden är väsentlig mellan
din bil och fordonet som kommer in i
avkänningsområdet
• Om en sensor eller ytan runt sensorn
är mycket het eller kall
• När hjulupphängningen har
anpassats, eller om hjul av annan
storlek än den angivna storleken har
monterats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
• Medan du svänger under backning
• När ett fordon dyker upp i
avkänningsområdet
Situationer när systemet aktiveras
även om ingen sannolikhet för
kollision föreligger
Tillfällen när RCTA-funktionen
onödigtvis känner av ett fordon
och/eller föremål kan öka under följande
situationer:
• Om en parkeringsplats vetter mot en
gata och fordon färdas på gatan
5.4 Använda förarstödssystemen
273
5
Körning

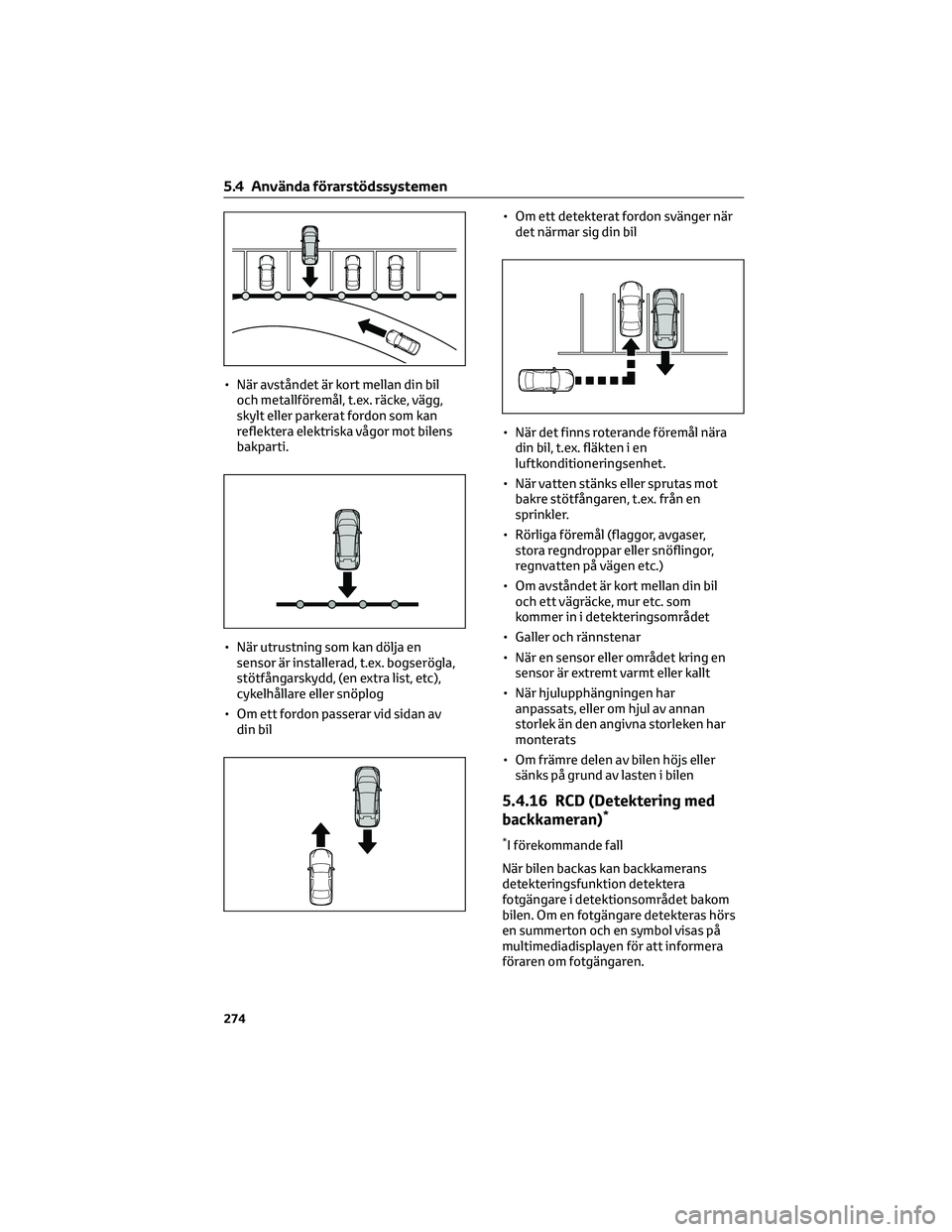

• När avståndet är kort mellan din bil
och metallföremål, t.ex. räcke, vägg,
skylt eller parkerat fordon som kan
reflektera elektriska vågor mot bilens
bakparti.
• När utrustning som kan dölja en
sensor är installerad, t.ex. bogserögla,
stötfångarskydd, (en extra list, etc),
cykelhållare eller snöplog
• Om ett fordon passerar vid sidan av
din bil• Om ett detekterat fordon svänger när
det närmar sig din bil
• När det finns roterande föremål nära
din bil, t.ex. fläkten i en
luftkonditioneringsenhet.
• När vatten stänks eller sprutas mot
bakre stötfångaren, t.ex. från en
sprinkler.
• Rörliga föremål (flaggor, avgaser,
stora regndroppar eller snöflingor,
regnvatten på vägen etc.)
• Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
• Galler och rännstenar
• När en sensor eller området kring en
sensor är extremt varmt eller kallt
• När hjulupphängningen har
anpassats, eller om hjul av annan
storlek än den angivna storleken har
monterats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
5.4.16 RCD (Detektering med
backkameran)*
*I förekommande fall
När bilen backas kan backkamerans
detekteringsfunktion detektera
fotgängare i detektionsområdet bakom
bilen. Om en fotgängare detekteras hörs
en summerton och en symbol visas på
multimediadisplayen för att informera
föraren om fotgängaren.
5.4 Använda förarstödssystemen
274

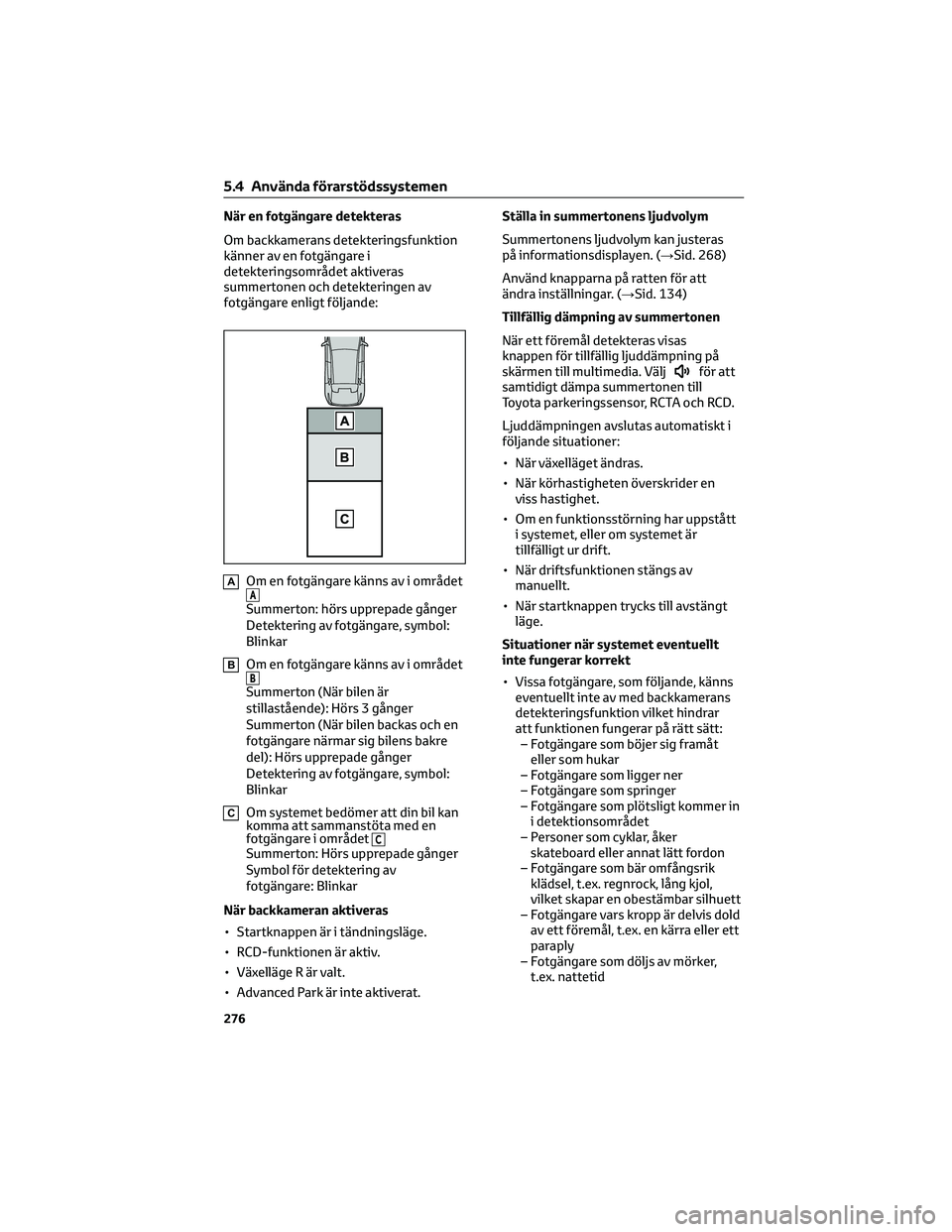

När en fotgängare detekteras
Om backkamerans detekteringsfunktion
känner av en fotgängare i
detekteringsområdet aktiveras
summertonen och detekteringen av
fotgängare enligt följande:
AOm en fotgängare känns av i områdetASummerton: hörs upprepade gånger
Detektering av fotgängare, symbol:
Blinkar
BOm en fotgängare känns av i områdetBSummerton (När bilen är
stillastående): Hörs 3 gånger
Summerton (När bilen backas och en
fotgängare närmar sig bilens bakre
del): Hörs upprepade gånger
Detektering av fotgängare, symbol:
Blinkar
COm systemet bedömer att din bil kan
komma att sammanstöta med en
fotgängare i området
CSummerton: Hörs upprepade gånger
Symbol för detektering av
fotgängare: Blinkar
När backkameran aktiveras
• Startknappen är i tändningsläge.
• RCD-funktionen är aktiv.
• Växelläge R är valt.
• Advanced Park är inte aktiverat.Ställa in summertonens ljudvolym
Summertonens ljudvolym kan justeras
på informationsdisplayen. (→Sid. 268)
Använd knapparna på ratten för att
ändra inställningar. (→Sid. 134)
Tillfällig dämpning av summertonen
När ett föremål detekteras visas
knappen för tillfällig ljuddämpning på
skärmen till multimedia. Välj
för att
samtidigt dämpa summertonen till
Toyota parkeringssensor, RCTA och RCD.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelläget ändras.
• När körhastigheten överskrider en
viss hastighet.
• Om en funktionsstörning har uppstått
i systemet, eller om systemet är
tillfälligt ur drift.
• När driftsfunktionen stängs av
manuellt.
• När startknappen trycks till avstängt
läge.
Situationer när systemet eventuellt
inte fungerar korrekt
• Vissa fotgängare, som följande, känns
eventuellt inte av med backkamerans
detekteringsfunktion vilket hindrar
att funktionen fungerar på rätt sätt:
– Fotgängare som böjer sig framåt
eller som hukar
– Fotgängare som ligger ner
– Fotgängare som springer
– Fotgängare som plötsligt kommer in
i detektionsområdet
– Personer som cyklar, åker
skateboard eller annat lätt fordon
– Fotgängare som bär omfångsrik
klädsel, t.ex. regnrock, lång kjol,
vilket skapar en obestämbar silhuett
– Fotgängare vars kropp är delvis dold
av ett föremål, t.ex. en kärra eller ett
paraply
– Fotgängare som döljs av mörker,
t.ex. nattetid
5.4 Använda förarstödssystemen
276

extremt hög eller låg fungerar
skärmen till ljudsystemet inte alltid.

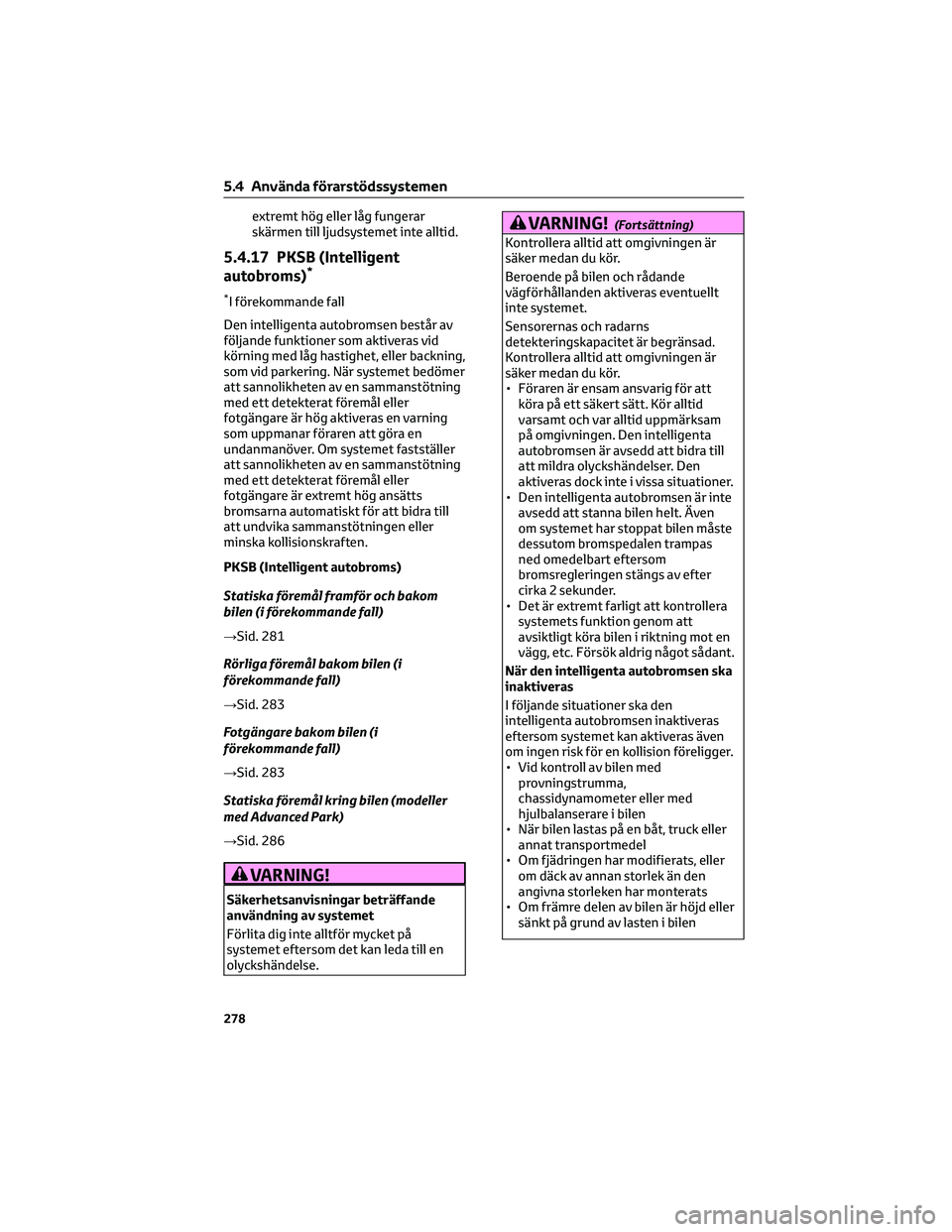

5.4.17 PKSB (Intelligent
autobroms)*
*I förekommande fall
Den intelligenta autobromsen består av
följande funktioner som aktiveras vid
körning med låg hastighet, eller backning,
som vid parkering. När systemet bedömer
att sannolikheten av en sammanstötning
med ett detekterat föremål eller
fotgängare är hög aktiveras en varning
som uppmanar föraren att göra en
undanmanöver. Om systemet fastställer
att sannolikheten av en sammanstötning
med ett detekterat föremål eller
fotgängare är extremt hög ansätts
bromsarna automatiskt för att bidra till
att undvika sammanstötningen eller
minska kollisionskraften.
PKSB (Intelligent autobroms)
Statiska föremål framför och bakom
bilen (i förekommande fall)
→Sid. 281
Rörliga föremål bakom bilen (i
förekommande fall)
→Sid. 283
Fotgängare bakom bilen (i
förekommande fall)
→Sid. 283
Statiska föremål kring bilen (modeller
med Advanced Park)
→Sid. 286
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Förlita dig inte alltför mycket på
systemet eftersom det kan leda till en
olyckshändelse.
VARNING!(Fortsättning)
Kontrollera alltid att omgivningen är
säker medan du kör.
Beroende på bilen och rådande
vägförhållanden aktiveras eventuellt
inte systemet.
Sensorernas och radarns
detekteringskapacitet är begränsad.
Kontrollera alltid att omgivningen är
säker medan du kör.
• Föraren är ensam ansvarig för att
köra på ett säkert sätt. Kör alltid
varsamt och var alltid uppmärksam
på omgivningen. Den intelligenta
autobromsen är avsedd att bidra till
att mildra olyckshändelser. Den
aktiveras dock inte i vissa situationer.
• Den intelligenta autobromsen är inte
avsedd att stanna bilen helt. Även
om systemet har stoppat bilen måste
dessutom bromspedalen trampas
ned omedelbart eftersom
bromsregleringen stängs av efter
cirka 2 sekunder.
• Det är extremt farligt att kontrollera
systemets funktion genom att
avsiktligt köra bilen i riktning mot en
vägg, etc. Försök aldrig något sådant.
När den intelligenta autobromsen ska
inaktiveras
I följande situationer ska den
intelligenta autobromsen inaktiveras
eftersom systemet kan aktiveras även
om ingen risk för en kollision föreligger.
• Vid kontroll av bilen med
provningstrumma,
chassidynamometer eller med
hjulbalanserare i bilen
• När bilen lastas på en båt, truck eller
annat transportmedel
• Om fjädringen har modifierats, eller
om däck av annan storlek än den
angivna storleken har monterats
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen
5.4 Använda förarstödssystemen
278

VARNING!(Fortsättning)
• När utrustning som kan dölja en
sensor är installerad, t.ex.
bogserögla, stötfångarskydd, (en
extra list, etc), cykelhållare eller
snöplog
• Vid anvädning av en automatisk
tvättanordning
• Om bilen inte kan köras på ett
kontrollerat sätt, till exempel om den
har varit inblandad i en olycka eller
inte fungerar som den ska
• Om bilen körs på ett sportigt sätt
eller i terräng
• Om däcken inte har korrekt lufttryck
• När däcken är mycket slitna
• När snökedjor, nödhjul eller
reparationssats för lagning av
punktering används
Säkerhetsanvisningar beträffande
fjädringen
Bilens fjädring får inte ändras. Om
bilens höjd eller lutning ändras kan
sensorerna eventuellt inte detektera
detekterbara föremål och systemet
kommer inte att fungera på rätt sätt
vilket kan leda till en olycka.

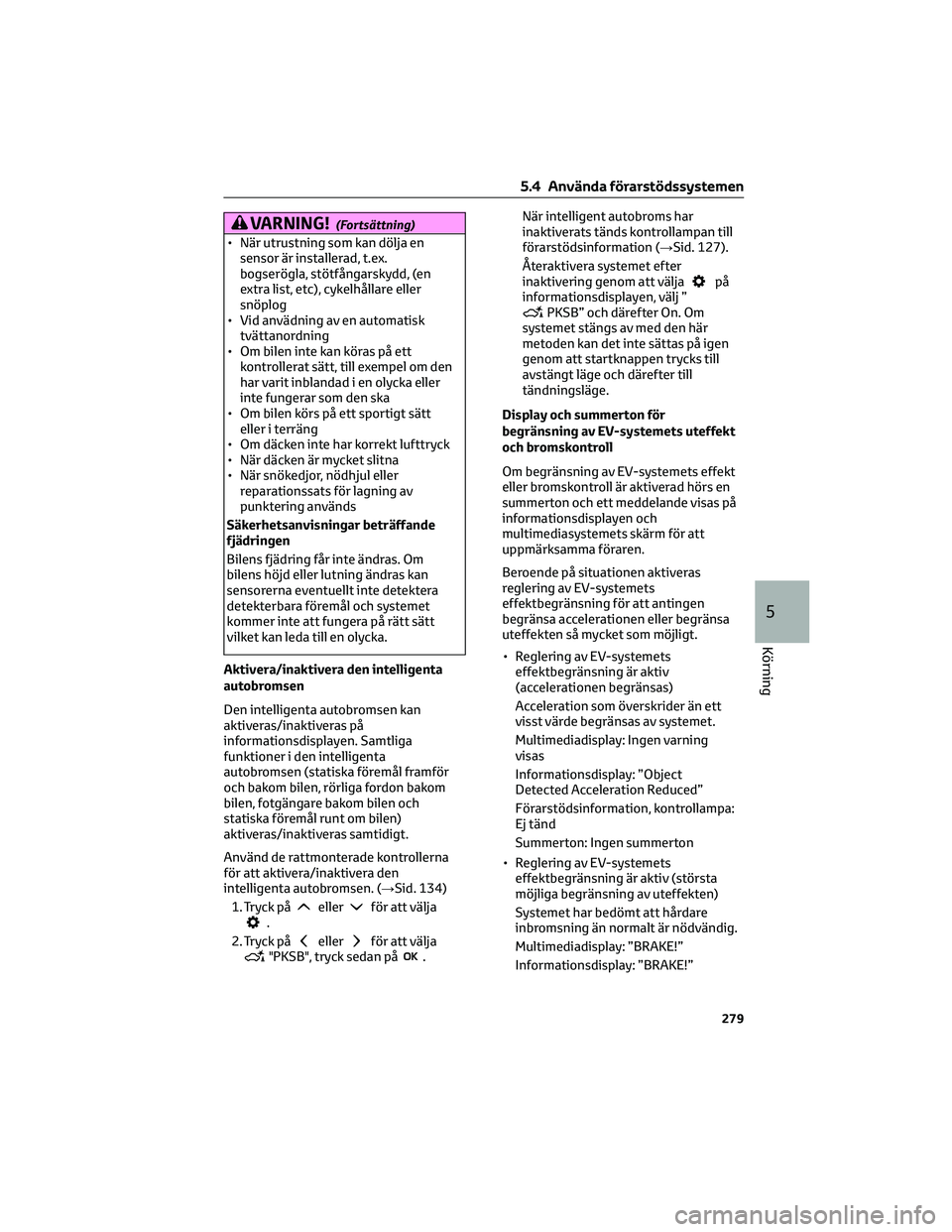

Aktivera/inaktivera den intelligenta
autobromsen
Den intelligenta autobromsen kan
aktiveras/inaktiveras på
informationsdisplayen. Samtliga
funktioner i den intelligenta
autobromsen (statiska föremål framför
och bakom bilen, rörliga fordon bakom
bilen, fotgängare bakom bilen och
statiska föremål runt om bilen)
aktiveras/inaktiveras samtidigt.
Använd de rattmonterade kontrollerna
för att aktivera/inaktivera den
intelligenta autobromsen. (→Sid. 134)
1. Tryck på
ellerför att välja.
2. Tryck på
ellerför att välja"PKSB", tryck sedan på.När intelligent autobroms har
inaktiverats tänds kontrollampan till
förarstödsinformation (→Sid. 127).
Återaktivera systemet efter
inaktivering genom att välja
på
informationsdisplayen, välj ”
PKSB” och därefter On. Om
systemet stängs av med den här
metoden kan det inte sättas på igen
genom att startknappen trycks till
avstängt läge och därefter till
tändningsläge.
Display och summerton för
begränsning av EV-systemets uteffekt
och bromskontroll
Om begränsning av EV-systemets effekt
eller bromskontroll är aktiverad hörs en
summerton och ett meddelande visas på
informationsdisplayen och
multimediasystemets skärm för att
uppmärksamma föraren.
Beroende på situationen aktiveras
reglering av EV-systemets
effektbegränsning för att antingen
begränsa accelerationen eller begränsa
uteffekten så mycket som möjligt.
• Reglering av EV-systemets
effektbegränsning är aktiv
(accelerationen begränsas)
Acceleration som överskrider än ett
visst värde begränsas av systemet.
Multimediadisplay: Ingen varning
visas
Informationsdisplay: ”Object
Detected Acceleration Reduced”
Förarstödsinformation, kontrollampa:
Ej tänd
Summerton: Ingen summerton
• Reglering av EV-systemets
effektbegränsning är aktiv (största
möjliga begränsning av uteffekten)
Systemet har bedömt att hårdare
inbromsning än normalt är nödvändig.
Multimediadisplay: ”BRAKE!”
Informationsdisplay: ”BRAKE!”
5.4 Använda förarstödssystemen
279
5
Körning
