Page 419 of 610
raden wij u aan te vragen of de
onderhoudshistorie kan worden
bijgehouden.
Wanneer moet uw auto worden
gerepareerd?
Wees attent op veranderingen in de
prestaties en geluiden en op zichtbare
tekenen die erop wijzen dat onderhoud
noodzakelijk is. Een paar belangrijke
aanwijzingen zijn:
• Een merkbaar verlies aan trekkracht
• Vreemde geluiden
• Sporen van lekkage onder de auto (nagebruik van de airconditioning is
waterlekkage echter normaal)
• Abnormaal zachte banden, ongewoon veel bandengepiep bij het nemen van
bochten of ongelijkmatige
bandenslijtage
• De auto trekt naar één kant, terwijl u rechtuitrijdt op een vlakke weg
• Vreemde geluiden die kennelijk in verband staan met de bewegingen
van de wielophanging
• Verlies van remkracht; “sponzig” aanvoelend rempedaal; het pedaal
kan bijna tot op de vloer worden
ingetrapt; scheeftrekken van de auto
bij remmen
Als u een van deze zaken merkt, laat dan
uw auto zo snel mogelijk nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Mogelijk moet uw auto
afgesteld of gerepareerd worden.

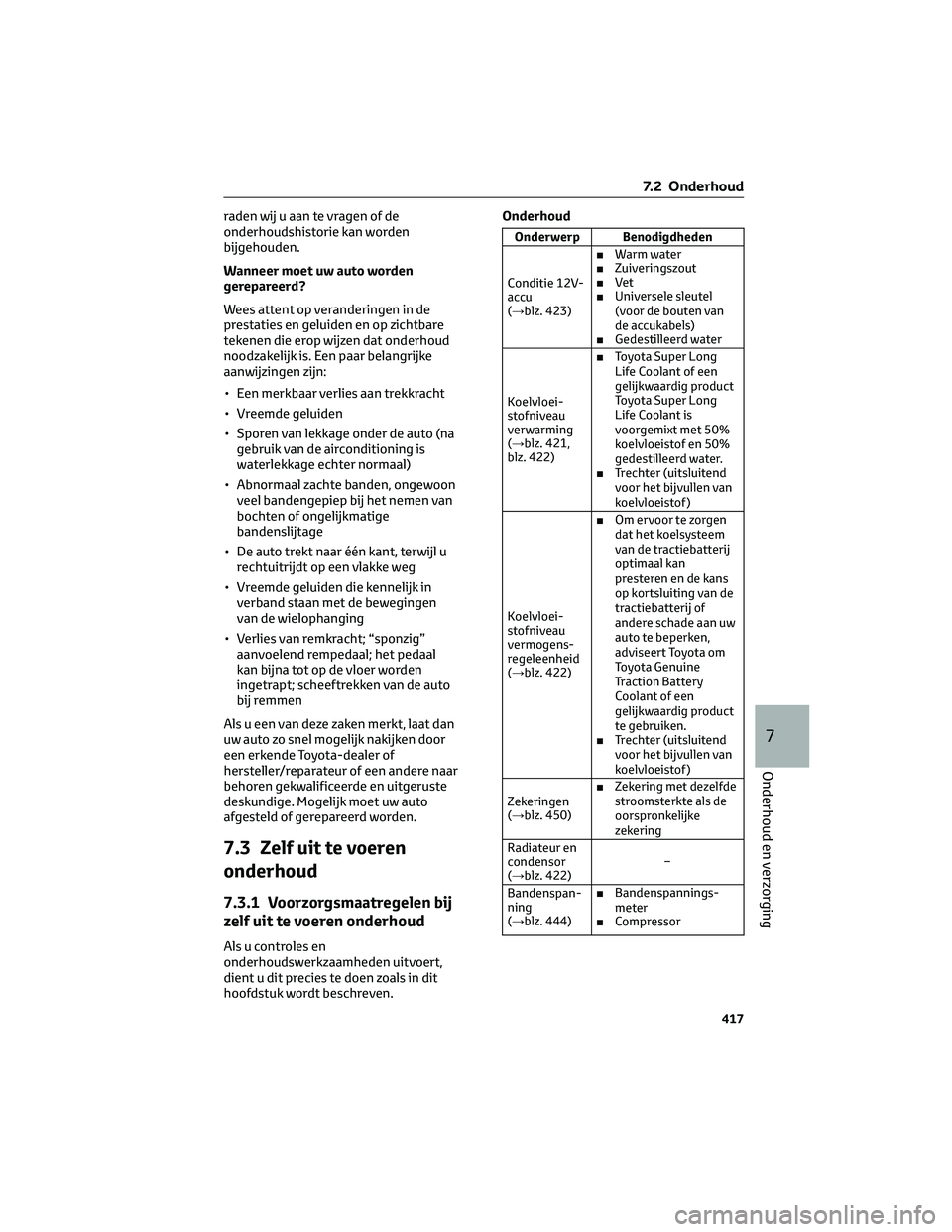

7.3 Zelf uit te voeren
onderhoud
7.3.1 Voorzorgsmaatregelen bij
zelf uit te voeren onderhoud
Als u controles en
onderhoudswerkzaamheden uitvoert,
dient u dit precies te doen zoals in dit
hoofdstuk wordt beschreven. Onderhoud
Onderwerp Benodigdheden
Conditie 12V-
accu
(→blz. 423) ■
Warm water
■ Zuiveringszout
■ Vet
■ Universele sleutel
(voor de bouten van
de accukabels)
■ Gedestilleerd water
Koelvloei-
stofniveau
verwarming
(→blz. 421,
blz. 422) ■
Toyota Super Long
Life Coolant of een
gelijkwaardig product
Toyota Super Long
Life Coolant is
voorgemixt met 50%
koelvloeistof en 50%
gedestilleerd water.
■ Trechter (uitsluitend
voor het bijvullen van
koelvloeistof )
Koelvloei-
stofniveau
vermogens-
regeleenheid
(→blz. 422) ■
Om ervoor te zorgen
dat het koelsysteem
van de tractiebatterij
optimaal kan
presteren en de kans
op kortsluiting van de
tractiebatterij of
andere schade aan uw
auto te beperken,
adviseert Toyota om
Toyota Genuine
Traction Battery
Coolant of een
gelijkwaardig product
te gebruiken.
■ Trechter (uitsluitend
voor het bijvullen van
koelvloeistof )
Zekeringen
(→blz. 450) ■
Zekering met dezelfde
stroomsterkte als de
oorspronkelijke
zekering
Radiateur en
condensor
(→blz. 422) −
Bandenspan-
ning
(→blz. 444) ■
Bandenspannings-
meter
■ Compressor
7.2 Onderhoud
417
7
Onderhoud en verzorging
Page 423 of 610

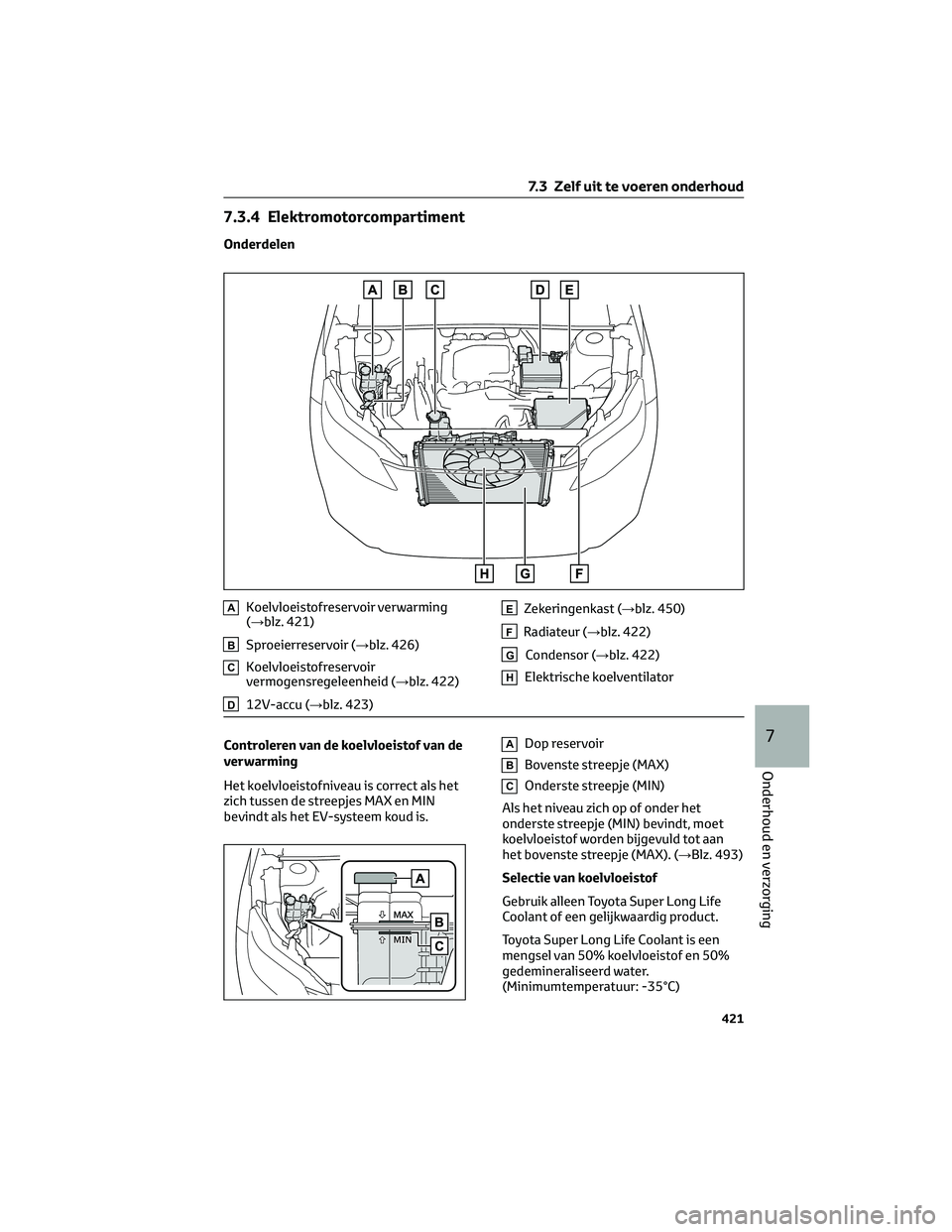

7.3.4 Elektromotorcompartiment
Onderdelen
AKoelvloeistofreservoir verwarming
(→blz. 421)
BSproeierreservoir (→blz. 426)
CKoelvloeistofreservoir
vermogensregeleenheid (→blz. 422)
D12V-accu (→blz. 423)
EZekeringenkast (→blz. 450)
FRadiateur (→blz. 422)
GCondensor (→blz. 422)
HElektrische koelventilator
Controleren van de koelvloeistof van de
verwarming
Het koelvloeistofniveau is correct als het
zich tussen de streepjes MAX en MIN
bevindt als het EV-systeem koud is.ADop reservoir
BBovenste streepje (MAX)
COnderste streepje (MIN)
Als het niveau zich op of onder het
onderste streepje (MIN) bevindt, moet
koelvloeistof worden bijgevuld tot aan
het bovenste streepje (MAX). (→Blz. 493)
Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life
Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een
mengsel van 50% koelvloeistof en 50%
gedemineraliseerd water.
(Minimumtemperatuur: -35°C)
7.3 Zelf uit te voeren onderhoud
421
7
Onderhoud en verzorging
Page 425 of 610

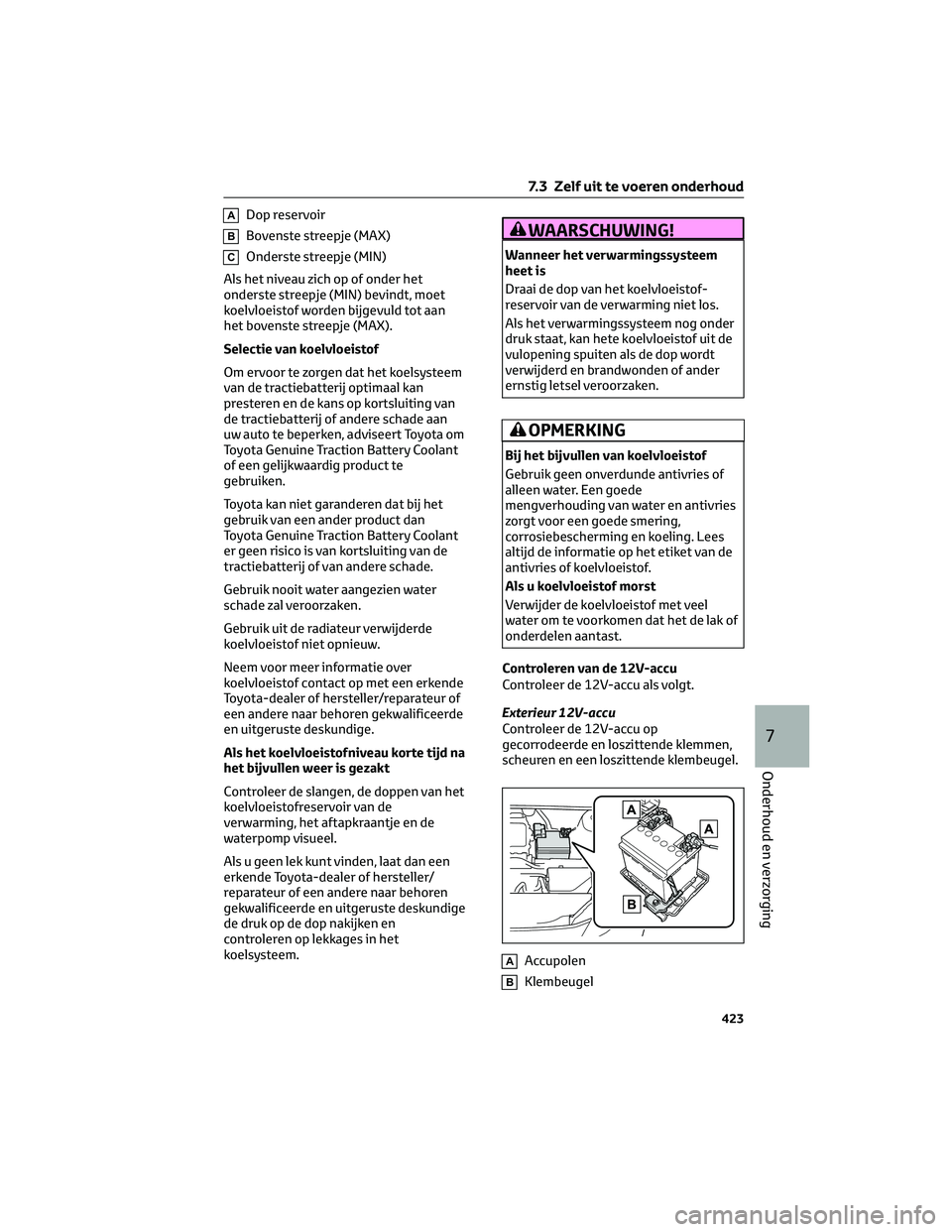

ADop reservoir
BBovenste streepje (MAX)
COnderste streepje (MIN)
Als het niveau zich op of onder het
onderste streepje (MIN) bevindt, moet
koelvloeistof worden bijgevuld tot aan
het bovenste streepje (MAX).
Selectie van koelvloeistof
Om ervoor te zorgen dat het koelsysteem
van de tractiebatterij optimaal kan
presteren en de kans op kortsluiting van
de tractiebatterij of andere schade aan
uw auto te beperken, adviseert Toyota om
Toyota Genuine Traction Battery Coolant
of een gelijkwaardig product te
gebruiken.
Toyota kan niet garanderen dat bij het
gebruik van een ander product dan
Toyota Genuine Traction Battery Coolant
er geen risico is van kortsluiting van de
tractiebatterij of van andere schade.
Gebruik nooit water aangezien water
schade zal veroorzaken.
Gebruik uit de radiateur verwijderde
koelvloeistof niet opnieuw.
Neem voor meer informatie over
koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de slangen, de doppen van het
koelvloeistofreservoir van de
verwarming, het aftapkraantje en de
waterpomp visueel.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
de druk op de dop nakijken en
controleren op lekkages in het
koelsysteem.
WAARSCHUWING!
Wanneer het verwarmingssysteem
heet is
Draai de dop van het koelvloeistof-
reservoir van de verwarming niet los.
Als het verwarmingssysteem nog onder
druk staat, kan hete koelvloeistof uit de
vulopening spuiten als de dop wordt
verwijderd en brandwonden of ander
ernstig letsel veroorzaken.
OPMERKING
Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede
mengverhouding van water en antivries
zorgt voor een goede smering,
corrosiebescherming en koeling. Lees
altijd de informatie op het etiket van de
antivries of koelvloeistof.
Als u koelvloeistof morst
Verwijder de koelvloeistof met veel
water om te voorkomen dat het de lak of
onderdelen aantast.
Controleren van de 12V-accu
Controleer de 12V-accu als volgt.
Exterieur 12V-accu
Controleer de 12V-accu op
gecorrodeerde en loszittende klemmen,
scheuren en een loszittende klembeugel.
AAccupolen
BKlembeugel
7.3 Zelf uit te voeren onderhoud
423
7
Onderhoud en verzorging
Page 496 of 610
OPMERKING

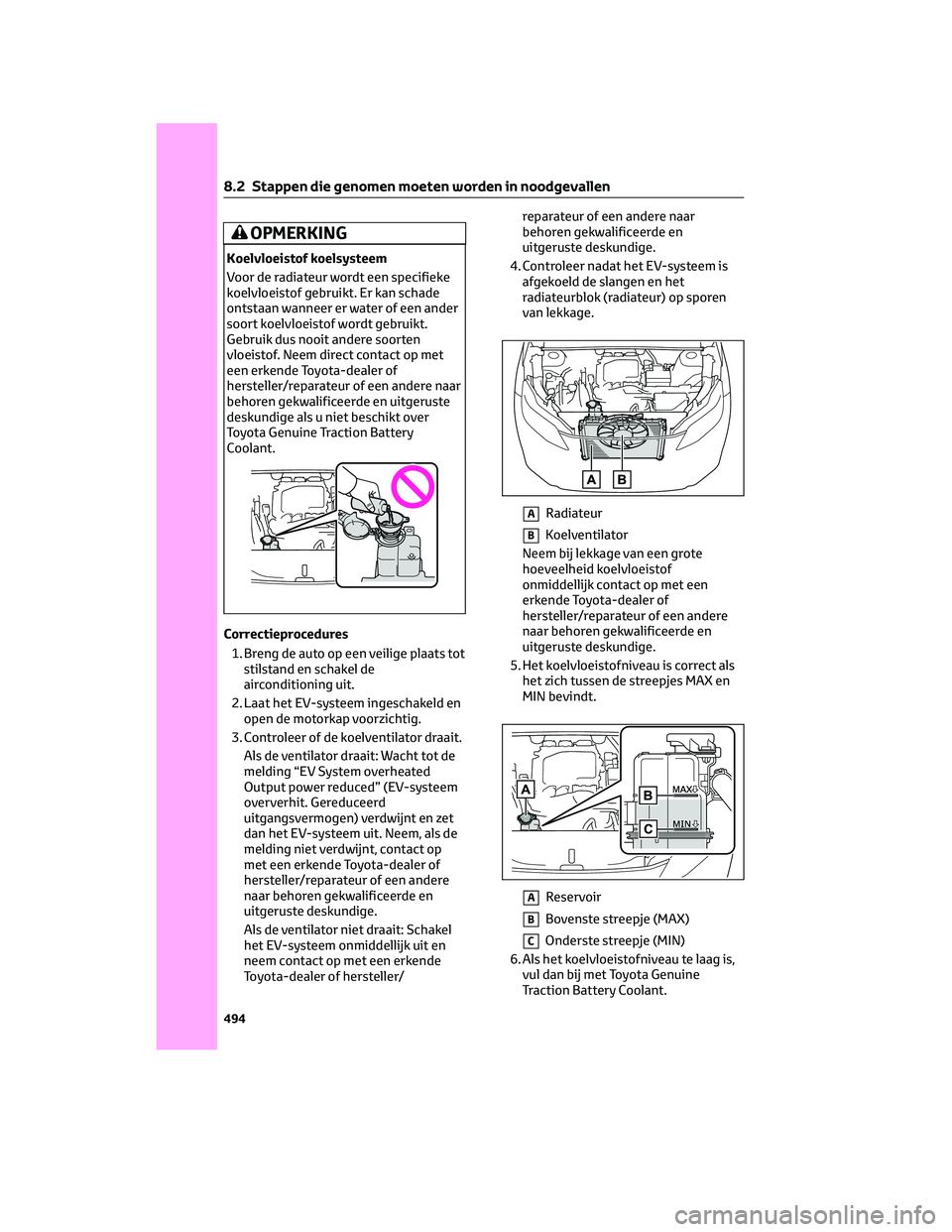

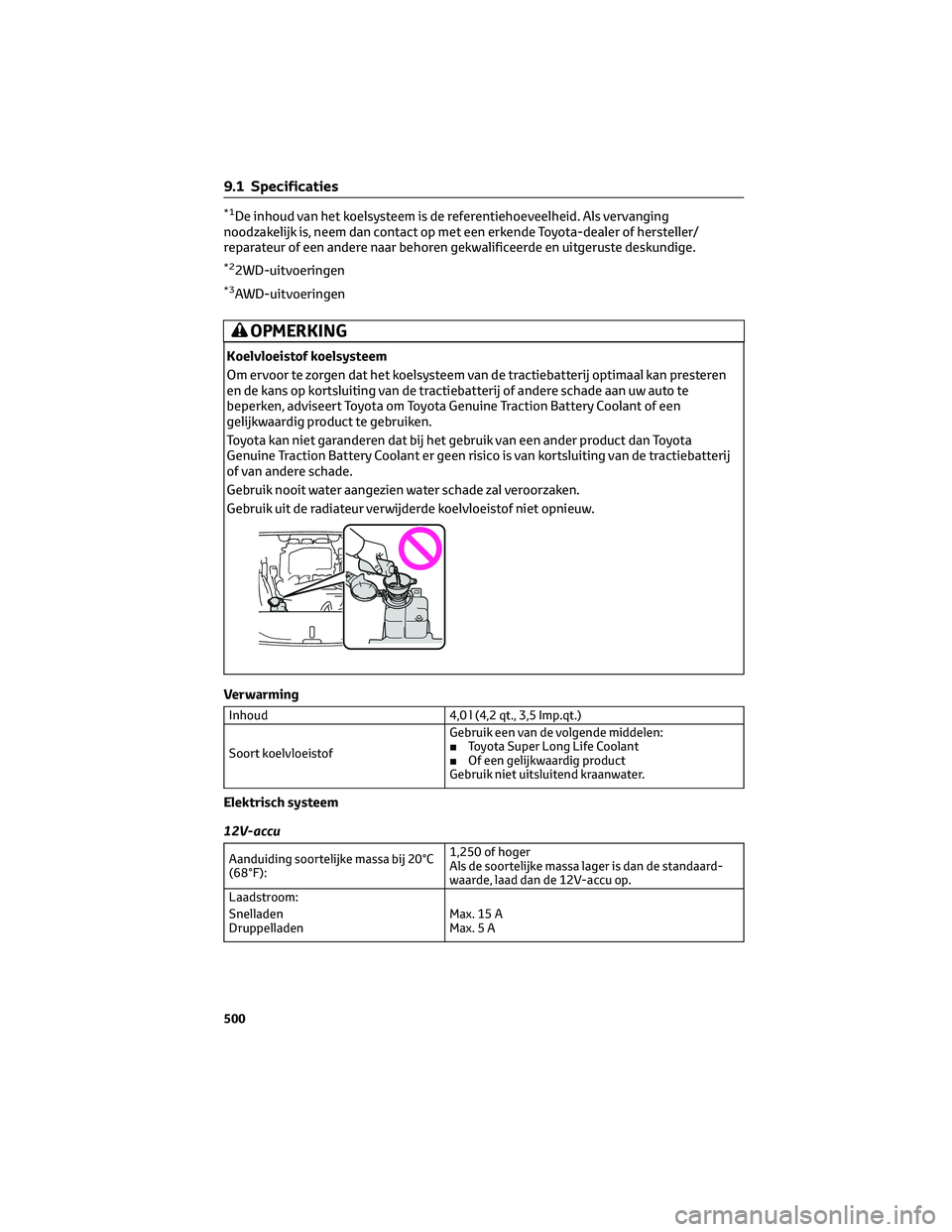

Koelvloeistof koelsysteem
Voor de radiateur wordt een specifieke
koelvloeistof gebruikt. Er kan schade
ontstaan wanneer er water of een ander
soort koelvloeistof wordt gebruikt.
Gebruik dus nooit andere soorten
vloeistof. Neem direct contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige als u niet beschikt over
Toyota Genuine Traction Battery
Coolant.
Correctieprocedures1. Breng de auto op een veilige plaats tot stilstand en schakel de
airconditioning uit.
2. Laat het EV-systeem ingeschakeld en open de motorkap voorzichtig.
3. Controleer of de koelventilator draait. Als de ventilator draait: Wacht tot de
melding “EV System overheated
Output power reduced” (EV-systeem
oververhit. Gereduceerd
uitgangsvermogen) verdwijnt en zet
dan het EV-systeem uit. Neem, als de
melding niet verdwijnt, contact op
met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als de ventilator niet draait: Schakel
het EV-systeem onmiddellijk uit en
neem contact op met een erkende
Toyota-dealer of hersteller/ reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
4. Controleer nadat het EV-systeem is afgekoeld de slangen en het
radiateurblok (radiateur) op sporen
van lekkage.
ARadiateur
BKoelventilator
Neem bij lekkage van een grote
hoeveelheid koelvloeistof
onmiddellijk contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
5. Het koelvloeistofniveau is correct als het zich tussen de streepjes MAX en
MIN bevindt.
AReservoir
BBovenste streepje (MAX)
COnderste streepje (MIN)
6. Als het koelvloeistofniveau te laag is, vul dan bij met Toyota Genuine
Traction Battery Coolant.
8.2 Stappen die genomen moeten worden in noodgevallen
494
Page 497 of 610

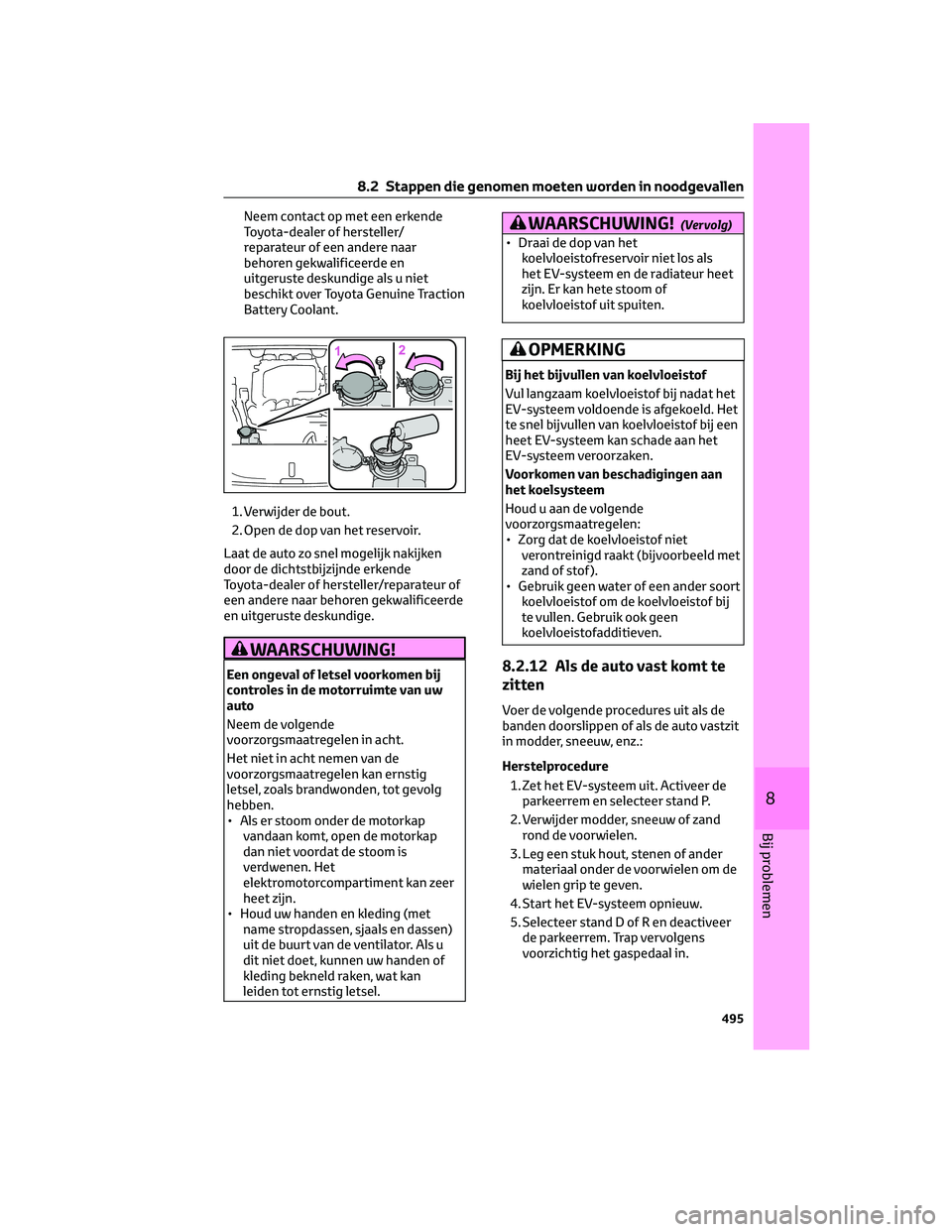

Neem contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige als u niet
beschikt over Toyota Genuine Traction
Battery Coolant.
1. Verwijder de bout.
2. Open de dop van het reservoir.
Laat de auto zo snel mogelijk nakijken
door de dichtstbijzijnde erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
WAARSCHUWING!
Een ongeval of letsel voorkomen bij
controles in de motorruimte van uw
auto
Neem de volgende
voorzorgsmaatregelen in acht.
Het niet in acht nemen van de
voorzorgsmaatregelen kan ernstig
letsel, zoals brandwonden, tot gevolg
hebben.
• Als er stoom onder de motorkap vandaan komt, open de motorkap
dan niet voordat de stoom is
verdwenen. Het
elektromotorcompartiment kan zeer
heet zijn.
• Houd uw handen en kleding (met name stropdassen, sjaals en dassen)
uit de buurt van de ventilator. Als u
dit niet doet, kunnen uw handen of
kleding bekneld raken, wat kan
leiden tot ernstig letsel.
WAARSCHUWING!(Vervolg)
• Draai de dop van hetkoelvloeistofreservoir niet los als
het EV-systeem en de radiateur heet
zijn. Er kan hete stoom of
koelvloeistof uit spuiten.
OPMERKING
Bij het bijvullen van koelvloeistof
Vul langzaam koelvloeistof bij nadat het
EV-systeem voldoende is afgekoeld. Het
te snel bijvullen van koelvloeistof bij een
heet EV-systeem kan schade aan het
EV-systeem veroorzaken.
Voorkomen van beschadigingen aan
het koelsysteem
Houd u aan de volgende
voorzorgsmaatregelen:
• Zorg dat de koelvloeistof nietverontreinigd raakt (bijvoorbeeld met
zand of stof ).
• Gebruik geen water of een ander soort koelvloeistof om de koelvloeistof bij
te vullen. Gebruik ook geen
koelvloeistofadditieven.
8.2.12 Als de auto vast komt te
zitten
Voer de volgende procedures uit als de
banden doorslippen of als de auto vastzit
in modder, sneeuw, enz.:
Herstelprocedure
1. Zet het EV-systeem uit. Activeer de parkeerrem en selecteer stand P.
2. Verwijder modder, sneeuw of zand rond de voorwielen.
3. Leg een stuk hout, stenen of ander materiaal onder de voorwielen om de
wielen grip te geven.
4. Start het EV-systeem opnieuw.
5. Selecteer stand D of R en deactiveer de parkeerrem. Trap vervolgens
voorzichtig het gaspedaal in.
8.2 Stappen die genomen moeten worden in noodgevallen
495
8
Bij problemen
Page 501 of 610

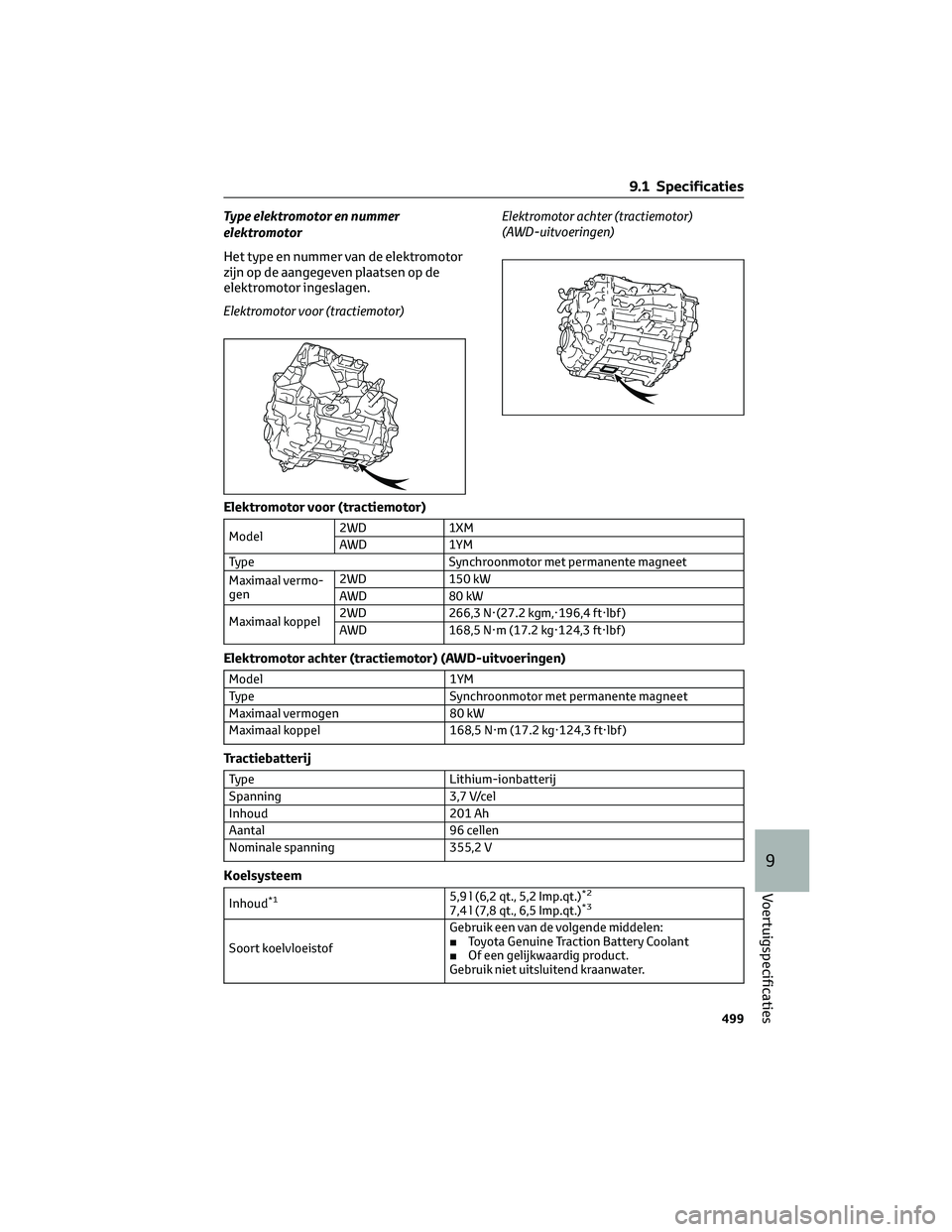

Type elektromotor en nummer
elektromotor
Het type en nummer van de elektromotor
zijn op de aangegeven plaatsen op de
elektromotor ingeslagen.
Elektromotor voor (tractiemotor)Elektromotor achter (tractiemotor)
(AWD-uitvoeringen)
Elektromotor voor (tractiemotor)
Model 2WD 1XM
AWD 1YM
Type Synchroonmotor met permanente magneet
Maximaal vermo-
gen 2WD 150 kW
AWD 80 kW
Maximaal koppel 2WD 266,3 N·(27.2 kgm,·196,4 ft·lbf )
AWD 168,5 N·m (17.2 kg·124,3 ft·lbf )
Elektromotor achter (tractiemotor) (AWD-uitvoeringen)
Model
1YM
Type Synchroonmotor met permanente magneet
Maximaal vermogen 80 kW
Maximaal koppel 168,5 N·m (17.2 kg·124,3 ft·lbf )
Tractiebatterij
TypeLithium-ionbatterij
Spanning 3,7 V/cel
Inhoud 201 Ah
Aantal 96 cellen
Nominale spanning 355,2 V
Koelsysteem
Inhoud*15,9 l (6,2 qt., 5,2 Imp.qt.)*2
7,4 l (7,8 qt., 6,5 Imp.qt.)*3
Soort koelvloeistofGebruik een van de volgende middelen:
■
Toyota Genuine Traction Battery Coolant
■ Of een gelijkwaardig product.
Gebruik niet uitsluitend kraanwater.
9.1 Specificaties
499
9
Voertuigspecificaties
Page 502 of 610
*1De inhoud van het koelsysteem is de referentiehoeveelheid. Als vervanging
noodzakelijk is, neem dan contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
*22WD-uitvoeringen
*3AWD-uitvoeringen
OPMERKING
Koelvloeistof koelsysteem
Om ervoor te zorgen dat het koelsysteem van de tractiebatterij optimaal kan presteren
en de kans op kortsluiting van de tractiebatterij of andere schade aan uw auto te
beperken, adviseert Toyota om Toyota Genuine Traction Battery Coolant of een
gelijkwaardig product te gebruiken.
Toyota kan niet garanderen dat bij het gebruik van een ander product dan Toyota
Genuine Traction Battery Coolant er geen risico is van kortsluiting van de tractiebatterij
of van andere schade.
Gebruik nooit water aangezien water schade zal veroorzaken.
Gebruik uit de radiateur verwijderde koelvloeistof niet opnieuw.
Verwarming
Inhoud 4,0 l (4,2 qt., 3,5 Imp.qt.)
Soort koelvloeistof Gebruik een van de volgende middelen:
■
Toyota Super Long Life Coolant
■ Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Elektrisch systeem
12V-accu
Aanduiding soortelijke massa bij 20°C
(68°F): 1,250 of hoger
Als de soortelijke massa lager is dan de standaard-
waarde, laad dan de 12V-accu op.
Laadstroom:
Snelladen
Druppelladen Max. 15 A
Max.5A
9.1 Specificaties
500
