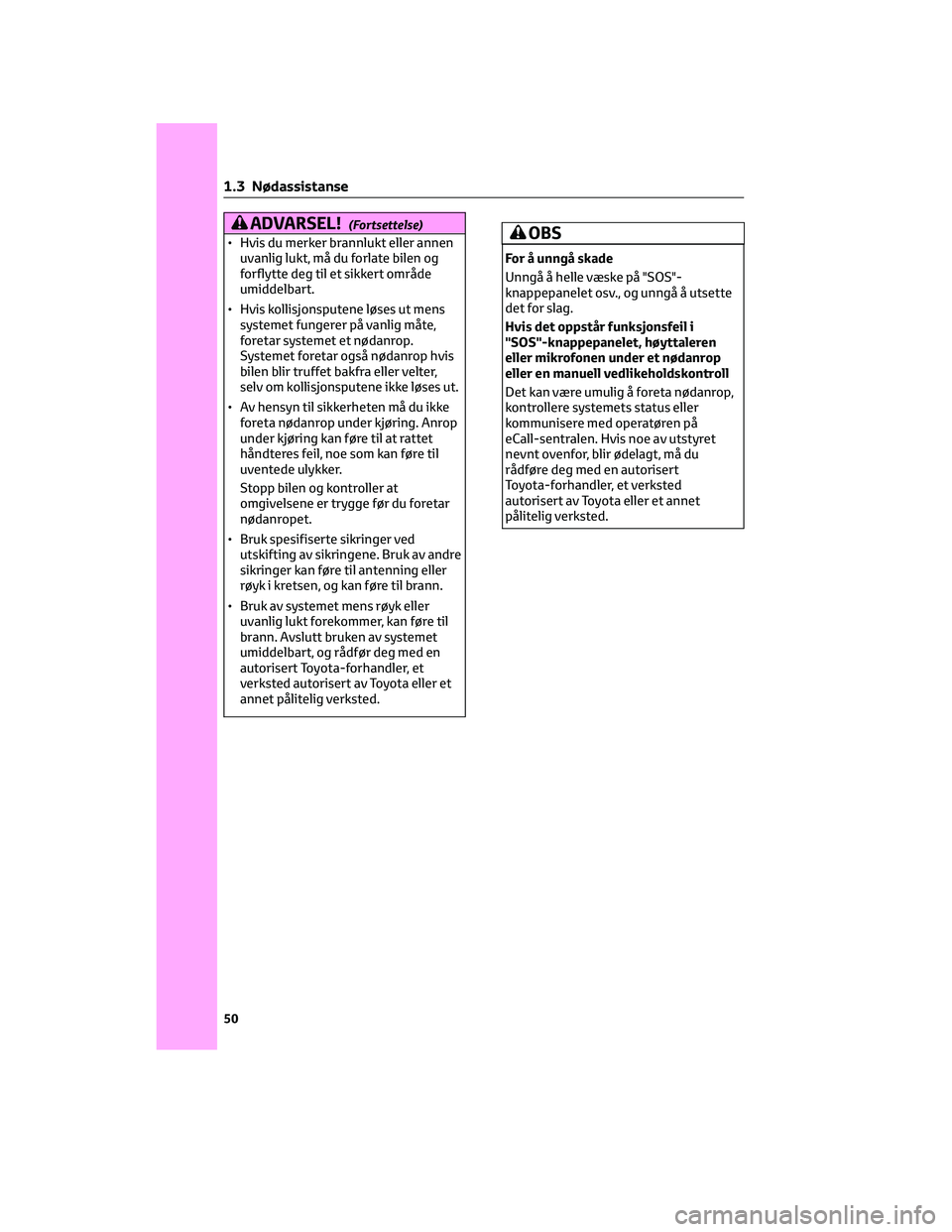

ADVARSEL!(Fortsettelse)
• Hvis du merker brannlukt eller annen
uvanlig lukt, må du forlate bilen og
forflytte deg til et sikkert område
umiddelbart.
• Hvis kollisjonsputene løses ut mens
systemet fungerer på vanlig måte,
foretar systemet et nødanrop.
Systemet foretar også nødanrop hvis
bilen blir truffet bakfra eller velter,
selv om kollisjonsputene ikke løses ut.
• Av hensyn til sikkerheten må du ikke
foreta nødanrop under kjøring. Anrop
under kjøring kan føre til at rattet
håndteres feil, noe som kan føre til
uventede ulykker.
Stopp bilen og kontroller at
omgivelsene er trygge før du foretar
nødanropet.
• Bruk spesifiserte sikringer ved
utskifting av sikringene. Bruk av andre
sikringer kan føre til antenning eller
røyk i kretsen, og kan føre til brann.
• Bruk av systemet mens røyk eller
uvanlig lukt forekommer, kan føre til
brann. Avslutt bruken av systemet
umiddelbart, og rådfør deg med en
autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.OBS
For å unngå skade
Unngå å helle væske på "SOS"-
knappepanelet osv., og unngå å utsette
det for slag.
Hvis det oppstår funksjonsfeil i
"SOS"-knappepanelet, høyttaleren
eller mikrofonen under et nødanrop
eller en manuell vedlikeholdskontroll
Det kan være umulig å foreta nødanrop,
kontrollere systemets status eller
kommunisere med operatøren på
eCall-sentralen. Hvis noe av utstyret
nevnt ovenfor, blir ødelagt, må du
rådføre deg med en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
1 .3 Nødassistanse
50

Bestemmelser for montering
Brukerinformasjon om bestemmelser for montering, vedlegg 1 del 3 Samsvar
1. BESKRIVELSE AV ECALL-SYSTEMET I KJØRETØY
1.1.Oversikt over det 112-baserte eCall-systemet i kjøretøyet, dets bruk
og funksjonerO
1.2.Den 112-baserte eCall-tjenesten er en offentlig tjeneste av allmenn
interesse, og den er gratis.O
1.3.Det 112-baserte eCall-systemet aktiveres automatisk som standard.
Det aktiveres automatisk ved hjelp av følere i kjøretøyet dersom det
skjer en alvorlig ulykke. Det vil også aktiveres automatisk når kjøre-
tøyet er utstyrt med et TPS-system som ikke fungerer dersom det
skjer en alvorlig ulykke.O
1.4.Det 112-baserte eCall-systemet kan om nødvendig også aktiveres
manuelt. Veiledning om manuell aktivering av systemetO
1.5.Ved en kritisk systemfeil som kan deaktivere det 112-baserte eCall-
systemet, skal personene i kjøretøyet få følgende varselO
2. INFORMASJON OM DATABEHANDLING
2.1.All behandling av personopplysninger i 112-baserte eCall-systemer i
kjøretøy skal være i samsvar med reglene for vern av personopplys-
ninger i direktiv 95/46/EF og 2002/58/EF, og skal fremfor alt være
basert på nødvendigheten av å verne om enkeltpersoners vitale inter-
esser i samsvar med artikkel 7(d) i direktiv 95/46/EF.O
2.2.Behandling av slike data er strengt begrenset til håndtering av eCall-
nødanrop til det felles europeiske nødnummeret 112.O
2.3. Typer data og deres mottakere
2.3.1.Det 112-baserte eCall-systemet i kjøretøy kan bare samle inn og be-
handle følgende data: Kjøretøyets understellsnummer, kjøretøytype
(personkjøretøy eller lett nyttekjøretøy), energilagringstype for kjøre-
tøyets fremdrift (bensin/diesel/CNG/LPG/elektrisk/hydrogen), kjøre-
tøyets tre siste posisjoner og kjøreretning, loggfilen for automatisk
aktivering av systemet og dets tidsstempel, tilleggsdata (om aktuelt)O
2.3.2.Mottakere av data som behandles i 112-baserte eCall-systemer i kjø-
retøy er relevante alarmsentraler som av de respektive offentlige
myndigheter i staten der de befinner seg, er utpekt til å være de første
til å motta og håndtere eCall-anrop til det felles europeiske nødnum-
meret 112. Tilleggsinformasjon (hvis tilgjengelig):O
2.4. Nærmere bestemmelser om databehandling
2.4.1.Det 112-baserte eCall-systemet i kjøretøyet er utformet på en slik
måte at dataene i systemets minne ikke er tilgjengelige utenfor syste-
met før det utløses et eCall-anrop. Tilleggskommentarer (hvis dette
finnes):O
2.4.2.Det 112-baserte eCall-systemet i kjøretøyet er utformet på en slik
måte at det ikke kan spores, og ikke er gjenstand for vedvarende spo-
ring ved normal drift. Tilleggskommentarer (hvis dette finnes):O
2.4.3.Det 112-baserte eCall-systemet i kjøretøyet er utformet på en slik
måte at dataene i systemets internminne fjernes automatisk og fort-
løpende.O
2.4.3.1.Kjøretøyets lokaliseringsopplysninger overskrives fortløpende i sys-
temets internminne, slik at det aldri er lagret flere oppdaterte plasse-
ringer enn de tre siste, som er nødvendige for at systemet kan fungere
normalt.O
1 .3 Nødassistanse
52

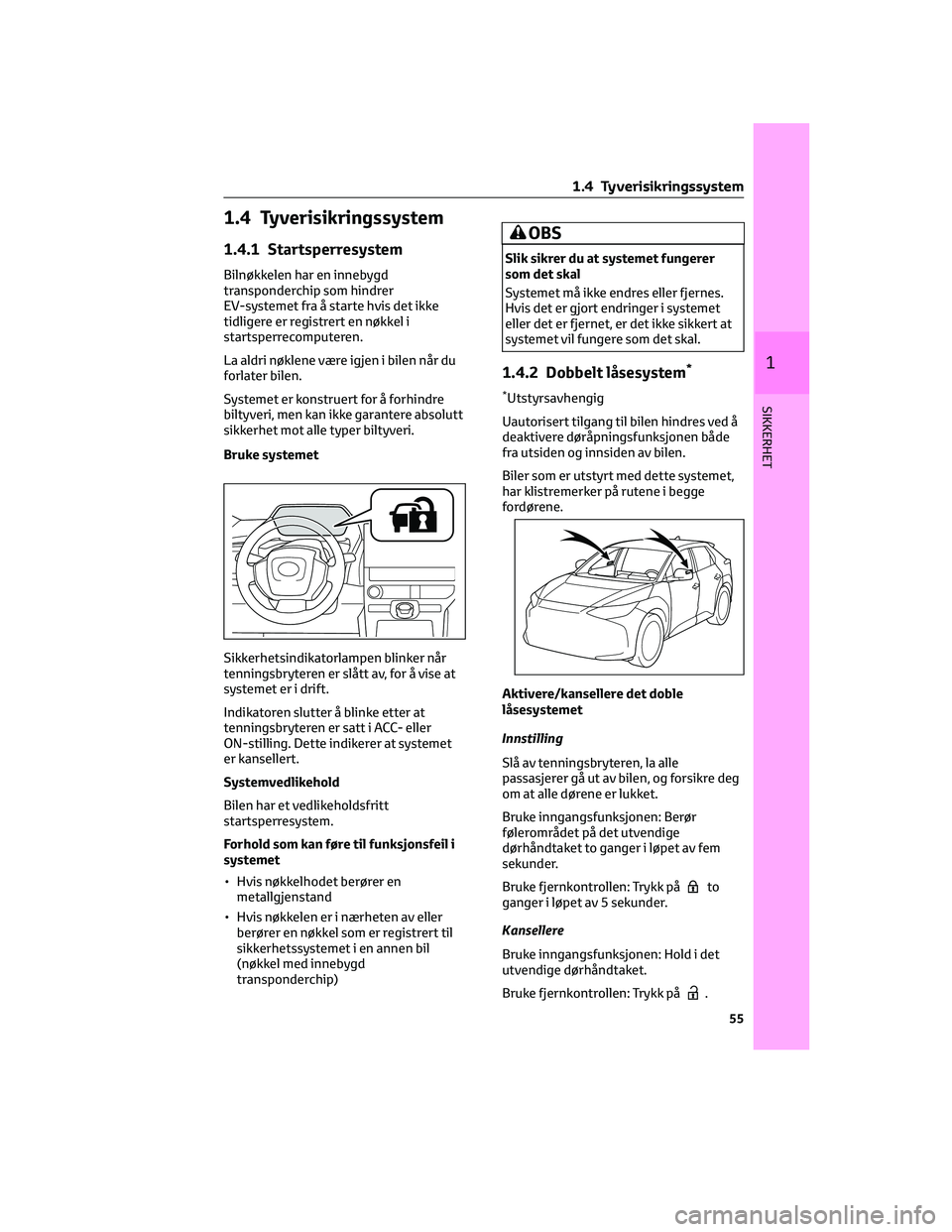

1.4 Tyverisikringssystem
1.4.1 Startsperresystem
Bilnøkkelen har en innebygd
transponderchip som hindrer
EV-systemet fra å starte hvis det ikke
tidligere er registrert en nøkkel i
startsperrecomputeren.
La aldri nøklene være igjen i bilen når du
forlater bilen.
Systemet er konstruert for å forhindre
biltyveri, men kan ikke garantere absolutt
sikkerhet mot alle typer biltyveri.
Bruke systemet
Sikkerhetsindikatorlampen blinker når
tenningsbryteren er slått av, for å vise at
systemet er i drift.
Indikatoren slutter å blinke etter at
tenningsbryteren er satt i ACC- eller
ON-stilling. Dette indikerer at systemet
er kansellert.
Systemvedlikehold
Bilen har et vedlikeholdsfritt
startsperresystem.
Forhold som kan føre til funksjonsfeil i
systemet
• Hvis nøkkelhodet berører en
metallgjenstand
• Hvis nøkkelen er i nærheten av eller
berører en nøkkel som er registrert til
sikkerhetssystemet i en annen bil
(nøkkel med innebygd
transponderchip)
OBS
Slik sikrer du at systemet fungerer
som det skal
Systemet må ikke endres eller fjernes.
Hvis det er gjort endringer i systemet
eller det er fjernet, er det ikke sikkert at
systemet vil fungere som det skal.
1.4.2 Dobbelt låsesystem*
*Utstyrsavhengig
Uautorisert tilgang til bilen hindres ved å
deaktivere døråpningsfunksjonen både
fra utsiden og innsiden av bilen.
Biler som er utstyrt med dette systemet,
har klistremerker på rutene i begge
fordørene.
Aktivere/kansellere det doble
låsesystemet
Innstilling
Slå av tenningsbryteren, la alle
passasjerer gå ut av bilen, og forsikre deg
om at alle dørene er lukket.
Bruke inngangsfunksjonen: Berør
følerområdet på det utvendige
dørhåndtaket to ganger i løpet av fem
sekunder.
Bruke fjernkontrollen: Trykk på
to
ganger i løpet av 5 sekunder.
Kansellere
Bruke inngangsfunksjonen: Hold i det
utvendige dørhåndtaket.
Bruke fjernkontrollen: Trykk på
.
1 .4 Tyverisikringssystem
55
1
SIKKERHET

ADVARSEL!
Forholdsregler for dobbelt
låsesystem
Aktiver aldri dobbelt låsesystem når det
er personer i bilen, for da kan ikke
lenger dørene åpnes fra bilens innside.
1.4.3 Alarm*
*Utstyrsavhengig
Alarmen avgir lys og lyd for å varsle om
innbrudd.
Alarmen utløses i situasjonene angitt
nedenfor når den er aktivert:
• En låst dør låses opp eller åpnes på
annen måte enn ved å bruke
inngangsfunksjonen eller
fjernkontrollen. (Dørene låses
automatisk igjen.)
• Panseret åpnes.
• Innbruddssensoren registrerer at noe
beveger seg inne i bilen. (En
inntrenger kommer inn i bilen.)
• Bil med hellingsføler: hellingsføleren
registrerer en endring i bilens helling.
• Biler med ruteknusingsføler: Ett av
vinduene er ødelagt.
Stille inn / Avbryte / Stoppe
alarmsystemet
Kontrollpunkter før bilen låses
For å forhindre utilsiktet utløsing av
alarmen og tyveri av bilen bør du
kontrollere følgende.
• Ingen befinner seg inne i bilen.
• Vinduene er lukket før alarmen
aktiveres.
• Det ligger ikke igjen verdifulle
gjenstander eller andre personlige
ting i bilen.Innstilling
Lukk dørene og panseret, og lås alle
dørene med inngangsfunksjonen eller
fjernkontrollen. Systemet aktiveres
automatisk etter 30 sekunder.
Sikkerhetsindikatorlampen går fra
konstant lys til blinkende lys når systemet
aktiveres.
Avbryte eller stoppe
Gjør ett av følgende tiltak for å deaktivere
eller stoppe alarmen.
• Lås opp dørene med
inngangsfunksjonen eller den
trådløse fjernkontrollen.
• Start EV-systemet. (Alarmen
deaktiveres eller stoppes etter noen
sekunder.)
Systemvedlikehold
Bilen har et vedlikeholdsfritt
alarmsystem.
Utløsing av alarmen
Alarmen kan utløses i følgende
situasjoner: (Alarmsystemet deaktiveres
når alarmen stanses.)
• Dørene låses opp med den mekaniske
nøkkelen.
1 .4 Tyverisikringssystem
56

• En person inne i bilen åpner en dør
eller panseret, eller låser opp bilen
med en innvendig låseknapp.
• 12-voltsbatteriet kobles fra.
(→s. 433)
Alarmdrevet dørlås
I følgende tilfeller, avhengig av
situasjonen, kan døren låses automatisk
for å hindre feil inngang i bilen:
• Når en person som er igjen i bilen,
låser opp døren og alarmen aktiveres.
• Når alarmen aktiveres, låser en person
som er igjen i bilen opp døren.
• Når du lader eller skifter ut
12-voltsbatteriet.
OBS
Slik sikrer du at systemet fungerer
som det skal
Systemet må ikke endres eller fjernes.
Hvis det er gjort endringer i systemet
eller det er fjernet, er det ikke sikkert at
systemet vil fungere som det skal.Innbruddssensor (utstyrsavhengig) og
hellingsføler (utstyrsavhengig)
Innbruddssensor og hellingsføler
•
Innbruddssensoren registrerer
inntrengere eller bevegelse inne i bilen.
• Hellingsføleren registrerer endringer i
bilens helling, for eksempel når bilen
taues bort.
Systemet er konstruert for å avskrekke
og forhindre biltyveri, men kan ikke
garantere absolutt sikkerhet mot alle
typer innbrudd.
Aktivere innbruddssensoren og
hellingsføleren
Innbruddssensoren og hellingsføleren
aktiveres automatisk når alarmen
aktiveres. (→s. 56)
Kansellere innbruddssensoren og
hellingsføleren
Hvis kjæledyr eller gjenstander som beve-
ger på seg, etterlates i bilen, må du deak-
tivere innbruddssensoren og helling-
sføleren før du aktiverer alarmen, siden
disse utløses av bevegelse inne i bilen.
1. Slå av tenningsbryteren.
2. Trykk på kanselleringsbryteren for
innbruddssensoren og
hellingsføleren.
Trykk på bryteren en gang til for å
aktivere innbruddssensoren og
hellingsføleren igjen.
Hver gang inntrengningssensoren og
vinkelsensoren kanselleres/stilles inn,
vises en melding på multiinformas-
jonsdisplayet på instrumentpanelet.
1 .4 Tyverisikringssystem
57
1
SIKKERHET

• Bilen befinner seg i en vaskehall
(automatisk eller høytrykk).
• Bilen blir utsatt for støt, som hagl,
lynnedslag eller andre gjentatte støt
eller vibrasjoner.
Forhold som har betydning for
hellingsføleren
Føleren kan utløse alarmen i
situasjonene nevnt nedenfor:
• Bilen fraktes på ferge, tilhenger, tog
e.l.
• Bilen parkeres i et parkeringshus.
• Bilen befinner seg på en bilvask som
beveger bilen.
• Lufttrykket synker i ett eller flere av
dekkene.
• Bilen jekkes opp.
• Jordskjelv eller veien synker.
• Last legges på eller fjernes fra
takgrinden.
OBS
For å sikre at innbruddssensoren
fungerer korrekt
• Ikke spray luftfriskere eller andre
produkter direkte på følerhullene.
OBS(Fortsettelse)
• Unngå å ta på eller dekke til følerne,
da dette kan føre til at
følerfunksjonen forstyrres.
• Montering av annet tilbehør enn
originale Toyota-deler eller
oppbevaring av gjenstander mellom
førersetet og passasjersetet foran
kan redusere registreringsevnen.
• Innbruddssensoren kan kanselleres
når den elektroniske nøkkelen er nær
bilen.
1 .4 Tyverisikringssystem
59
1
SIKKERHET

ADVARSEL!(Fortsettelse)
ekstremt høy, ettersom personen som
mottar bilen kanskje ikke er klar over
farene ved disse modifikasjonene.
• Hvis bilen kondemneres uten at
tilleggsbatteriet er demontert, er det
fare for alvorlig elektrisk støt ved
berøring av høyspente deler, kabler
og ledningskontakter. Hvis bilen skal
kondemneres, må batteriet fjernes av
en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted. Hvis ikke
batteriet avhendes på riktig måte, kan
det medføre elektrisk støt som kan
føre til alvorlige personskader.
• Kontakt en autorisert Toyota-
forhandler, et verksted autorisert av
Toyota eller et annet pålitelig
verksted for å få informasjon om
innsamlingssteder for batteriet,
kontaktinformasjon eller
resirkuleringsprosessen.
Forholdsregler ved kjøring
• Vær spesielt oppmerksom på området
rundt bilen. Da det ikke er motorlyd,
er ikke fotgjengere, syklister eller
andre mennesker og biler i området
alltid oppmerksomme på at bilen
settes i gang eller nærmer seg, så vær
spesielt forsiktig når du kjører. Vær
derfor ekstra forsiktig når du kjører,
selv om varsellyden for bilen er aktiv.
• Hvis området under gulvet på bilen får
et sterkt støt under kjøring, stopper
du bilen på et trygt sted og
kontrollerer rundt bunnen av bilen.
Hvis det er skade på trekkbatteriet
eller væskelekkasje, kan det føre til
brann i kjøretøyet osv. Ikke ta på bilen
og kontakt umiddelbart en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
Selv om du ikke kan se noen skade
under gulvet, kan batteriet være
skadet. Hvis bilen ble utsatt for et
støt under gulvet, må du få batteriet
ADVARSEL!(Fortsettelse)
kontrollert av en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
Endringer
Ikke gjør endringer som gjør at høyden
til bilen senkes. Hvis bilen blir senket,
kan batteriet i området under gulvet
komme i kontakt med bakken. Hvis
batteriet blir skadet, kan det oppstå en
bilbrann som igjen kan føre til alvorlige
personskader.
Nødstopp av systemet
Når støt av et bestemt nivå registreres av
kollisjonsfølerne, slår
nødstoppfunksjonen av EV-systemet og
blokkerer for høyspenning. Hvis
nødstoppfunksjonen aktiveres, kan ikke
bilen startes. Kontakt en autorisert
Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted
for å få startet EV-systemet igjen.
Varselmelding
En melding vises automatisk når en feil
oppstår i EV-systemet eller en feilaktig
operasjon er forsøkt utført.
Hvis en varselmelding vises i
multiinformasjonsdisplayet, så leser du
meldingen og følger instruksjonene.
(→s. 121, s. 413)
2.1 Elektrisk bilsystem
68

Jording (Modus 2-ladekabel)
Dette produktet må jordes. Hvis det
oppstår en feil eller et havari, gir jording
en bane med minst mulig motstand for
elektrisk strøm for å redusere risikoen for
elektrisk støt.
Dette produktet er utstyrt med en
jordingsledning og en jordingsplugg.
Jordingspluggen må settes i en egnet
stikkontakt som er riktig installert og
jordet i henhold til alle lokale forskrifter
og bestemmelser.
ADVARSEL!
Forholdsregler for jording
• Feil tilkobling av jordledningen øker
faren for elektrisk støt.
FÃ¥ det kontrollert av en kvalifisert
elektriker eller servicetekniker hvis
du er i tvil om produktet er riktig
jordet.
• Ikke endre det jordede støpselet som
følger med produktet. Hvis det ikke
passer i stikkontakten, må du få
montert en egnet stikkontakt av en
kvalifisert elektriker.
Sikkerhetsfunksjoner
Ladekretsbryteren har følgende
sikkerhetsfunksjoner.
Registrering av elektrisk lekkasje
Hvis det oppdages elektrisk lekkasje
under lading, blir strømkilden avbrutt
automatisk for å hindre brann eller
elektrisk støt som følge av elektrisk
lekkasje.
Hvis strømforsyningen blir brutt, blinker
feilvarselindikatoren.
Hvis strømforsyningen blir brutt:→s. 77Automatisk kontrollfunksjon
Dette er en automatisk systemkontroll
som kjøres før ladingen begynner, for å
kontrollere om det finnes problemer med
funksjonen for registrering av
strømlekkasje.
Hvis det påvises feil i funksjonen for
registrering av strømlekkasje i testen,
blinker feilvarselindikatoren for å
informere brukeren. (→s. 77)
Funksjon for temperaturregistrering
Støpselet er utstyrt med en funksjon for
temperaturregistrering. Hvis det genereres
varme under lading på grunn av løs kontakt
osv., demper denne funksjonen varmen ved
å styre ladestrømmen.
Betingelser for tilførsel av strøm til bilen
Ladekretsbryteren er utformet for å forhin-
dre elektrisk strøm i å tilføres ladekon-
takten når den ikke er koblet til bilen, selv
om støpselet føres inn i stikkontakten.
Ladekretsbryterens (CCID) indikatorer
Indikatorfunksjon
3 indikatorer brukes til å indikere
følgende betingelser.
APÃ¥/av-indikator
Tennes når det føres strøm til
ladekretsbryteren.
BLadeindikator
Tennes når lading pågår.
CFeilvarselindikator
Blinker ved strømlekkasje eller feil på
ladekretsbryteren.
2.2 Lading
76

Hvis det oppstår en feil under lading
Indikatorene på ladekretsbryteren bruker en kombinasjon av ulike statuser (slukket, tent
eller blinker) for å informere brukeren om interne feil.
Hvis feilvarselindikatoren lyser eller blinker, kobler du støpselet fra kontakten og kobler
det deretter til igjen for å se om feilindikatoren slukkes.
Hvis feilindikatoren slukkes, kan lading utføres.
Hvis den ikke slukkes, følger du fremgangsmåten i følgende diagram.
Status PÃ¥/av-indikatorFeilvarselindi-
katorDetaljer / Korrigerende handling
Feil på ladesyste-
metLyser ikkeIkke tent eller
tentEn strømlekkasje er registrert og
ladingen er avbrutt, eller det er feil
på AC-ladekabelen.
Kontakt en autorisert Toyota-
forhandler, et verksted autorisert
av Toyota eller et annet pålitelig
verksted. Lyser Blinker
Fe i l p å
temperatur-
registreringBlinker BlinkerDet er en feil i registreringsdelen for
støpseltemperatur.
Kontakt en autorisert Toyota-
forhandler, et verksted autorisert
av Toyota eller et annet pålitelig
verksted.
Økt støpseltem-
peratur registrertBlinker Lyser ikkeDet er registrert temperaturøkning i
støpselet som følge av dårlig kon-
takt mellom kontakten og støpselet.
Kontroller at støpselet er riktig
tilkoblet kontakten
Varsel om AC-
ladekabelens le-
vetidLyser BlinkerAntall ladinger med AC-ladekabelen
nærmer seg slutten på kabelens
levetid.
Kontakt en autorisert Toyota-
forhandler, et verksted autorisert
av Toyota eller et annet pålitelig
verksted.
AC-ladekabelens
levetidLyser LyserAntall ladinger med AC-ladekabelen
har oversteget tillatt antall ladinger.
Kontakt en autorisert Toyota-
forhandler, et verksted autorisert
av Toyota eller et annet pålitelig
verksted.
2.2 Lading
77
2
Elektrisk bilsystem

delt kurs, og andre elektriske
apparater kobles til andre sokler på
samme kurs, kan sikringen gå.
*
• Forsikre deg om at koblingsboksen er
utstyrt med jordfeilbryter. Hvis dette
ikke er tilfelle, må du kontakte en
elektriker for å installere en.
• Ved lading utendørs må du påse at
stikkontakten som brukes, er godkjent
for bruk utendørs. Det anbefales å
kontrollere at jordfeilbryteren
fungerer før stikkontakten brukes.
– Undersøk om det foreligger lokale
forskrifter om lading av elektriske
biler, og følg disse.
*Ta kontakt med en elektriker for flere
detaljer.
Lademiljøet
Følgende ladeutstyr og innstillinger
anbefales for trygg lading:
• Regntett stikkontakt
Når du skal lade utendørs, må
støpselet kobles til en regntett
stikkontakt, og du må forsikre deg om
at støpselet forblir vanntett mens det
er tilkoblet.
• Dedikert krets
– For å redusere faren for brann, må
du kun koble til en grenkrets på
minst 13 A med overspenningsvern.
– For å redusere faren for elektrisk
støt ved bruk av støpselet, må du
koble til en stikkontakt som har
jordfeilbryter.
• Fjernbryter
Gjør det mulig å avbryte elektrisiteten
fra stikkontakten med en bryter, slik at
støpselet kan kobles trygt til og fra på
regnværsdager.
ADVARSEL!
Forholdsregler om strømkilder
Ta følgende forholdsregler.
Ellers kan det oppstå brann, elektrisk
støt og skade som kan resultere i
alvorlige personskader.
ADVARSEL!(Fortsettelse)
• Koble til en 220V–240V-
likestrømskontakt med jordfeilbryter
(automatsikring anbefales) i tråd
med lokale retningslinjer. Det
anbefales å bruke en enkel krets med
minst 13 A.
• Ikke koble AC-ladekabelen til
flersoklet adapter,
forgreningskontakter eller
omformer.
• Det er strengt forbudt å koble
AC-ladekabelen til en skjøteledning.
Skjøteledningen kan overopphetes,
og har ikke jordfeilbryter.
Funksjonen for oppdagelse av
elektrisk lekkasje for
ladekretsbryteren (→s. 76) fungerer
kanskje ikke som den skal.
• Må ikke kobles til grenuttak.
2.2 Lading
85
2
Elektrisk bilsystem
