• En person inne i bilen åpner en dør
eller panseret, eller låser opp bilen
med en innvendig låseknapp.
• 12-voltsbatteriet kobles fra.
(→s. 433)
Alarmdrevet dørlås
I følgende tilfeller, avhengig av
situasjonen, kan døren låses automatisk
for å hindre feil inngang i bilen:
• Når en person som er igjen i bilen,
låser opp døren og alarmen aktiveres.
• Når alarmen aktiveres, låser en person
som er igjen i bilen opp døren.
• Når du lader eller skifter ut
12-voltsbatteriet.
OBS
Slik sikrer du at systemet fungerer
som det skal
Systemet må ikke endres eller fjernes.
Hvis det er gjort endringer i systemet
eller det er fjernet, er det ikke sikkert at
systemet vil fungere som det skal.Innbruddssensor (utstyrsavhengig) og
hellingsføler (utstyrsavhengig)
Innbruddssensor og hellingsføler
•
Innbruddssensoren registrerer
inntrengere eller bevegelse inne i bilen.
• Hellingsføleren registrerer endringer i
bilens helling, for eksempel når bilen
taues bort.
Systemet er konstruert for å avskrekke
og forhindre biltyveri, men kan ikke
garantere absolutt sikkerhet mot alle
typer innbrudd.
Aktivere innbruddssensoren og
hellingsføleren
Innbruddssensoren og hellingsføleren
aktiveres automatisk når alarmen
aktiveres. (→s. 56)
Kansellere innbruddssensoren og
hellingsføleren
Hvis kjæledyr eller gjenstander som beve-
ger på seg, etterlates i bilen, må du deak-
tivere innbruddssensoren og helling-
sføleren før du aktiverer alarmen, siden
disse utløses av bevegelse inne i bilen.
1. Slå av tenningsbryteren.
2. Trykk på kanselleringsbryteren for
innbruddssensoren og
hellingsføleren.
Trykk på bryteren en gang til for å
aktivere innbruddssensoren og
hellingsføleren igjen.
Hver gang inntrengningssensoren og
vinkelsensoren kanselleres/stilles inn,
vises en melding på multiinformas-
jonsdisplayet på instrumentpanelet.
1 .4 Tyverisikringssystem
57
1
SIKKERHET

Kansellere og automatisk aktivere
innbruddssensoren og hellingsføleren
på nytt
• Alarmen vil fremdeles være aktivert
selv om innbruddssensoren og
hellingsføleren er kansellert.
• Når innbruddssensoren og
hellingsføleren er kansellert, kan du
koble disse inn igjen ved å trykke på
tenningsbryteren eller låse opp
dørene med inngangsfunksjonen
(utstyrsavhengig) eller den trådløse
fjernkontrollen.
• Innbruddssensoren og hellingsføleren
vil automatisk aktiveres igjen når
alarmsystemet aktiveres på nytt.
• Innbruddssensoren vil automatisk
kanselleres når det fjernstyrte
klimaanlegget aktiveres.
Forhold som har betydning for
innbruddssensoren
Føleren kan utløse alarmen i
situasjonene nevnt nedenfor:
• Det finnes personer eller kjæledyr
inne i bilen.
• Et vindu er åpent.
Hvis dette er tilfellet, kan føleren
reagere på følgende:
– Vind eller bevegelse fra objekter
som løv eller insekter inne i bilen
– Ultralydbølger fra utstyr som
innbruddssensorer fra andre biler
– Bevegelse fra mennesker utenfor
bilen• Ustabile gjenstander i bilen, for
eksempel hengende gjenstander eller
klær som henger i kleskrokene.
• Bilen er parkert på et sted med meget
kraftige vibrasjoner eller mye støy, for
eksempel en garasje.
• Is eller snø fjernes fra bilen slik at den
utsettes for gjentatte støt og
vibrasjoner.
1 .4 Tyverisikringssystem
58

• Bilen befinner seg i en vaskehall
(automatisk eller høytrykk).
• Bilen blir utsatt for støt, som hagl,
lynnedslag eller andre gjentatte støt
eller vibrasjoner.
Forhold som har betydning for
hellingsføleren
Føleren kan utløse alarmen i
situasjonene nevnt nedenfor:
• Bilen fraktes på ferge, tilhenger, tog
e.l.
• Bilen parkeres i et parkeringshus.
• Bilen befinner seg på en bilvask som
beveger bilen.
• Lufttrykket synker i ett eller flere av
dekkene.
• Bilen jekkes opp.
• Jordskjelv eller veien synker.
• Last legges på eller fjernes fra
takgrinden.
OBS
For å sikre at innbruddssensoren
fungerer korrekt
• Ikke spray luftfriskere eller andre
produkter direkte på følerhullene.
OBS(Fortsettelse)
• Unngå å ta på eller dekke til følerne,
da dette kan føre til at
følerfunksjonen forstyrres.
• Montering av annet tilbehør enn
originale Toyota-deler eller
oppbevaring av gjenstander mellom
førersetet og passasjersetet foran
kan redusere registreringsevnen.
• Innbruddssensoren kan kanselleres
når den elektroniske nøkkelen er nær
bilen.
1 .4 Tyverisikringssystem
59
1
SIKKERHET

ADVARSEL!(Fortsettelse)
ekstremt høy, ettersom personen som
mottar bilen kanskje ikke er klar over
farene ved disse modifikasjonene.
• Hvis bilen kondemneres uten at
tilleggsbatteriet er demontert, er det
fare for alvorlig elektrisk støt ved
berøring av høyspente deler, kabler
og ledningskontakter. Hvis bilen skal
kondemneres, må batteriet fjernes av
en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted. Hvis ikke
batteriet avhendes på riktig måte, kan
det medføre elektrisk støt som kan
føre til alvorlige personskader.
• Kontakt en autorisert Toyota-
forhandler, et verksted autorisert av
Toyota eller et annet pålitelig
verksted for å få informasjon om
innsamlingssteder for batteriet,
kontaktinformasjon eller
resirkuleringsprosessen.
Forholdsregler ved kjøring
• Vær spesielt oppmerksom på området
rundt bilen. Da det ikke er motorlyd,
er ikke fotgjengere, syklister eller
andre mennesker og biler i området
alltid oppmerksomme på at bilen
settes i gang eller nærmer seg, så vær
spesielt forsiktig når du kjører. Vær
derfor ekstra forsiktig når du kjører,
selv om varsellyden for bilen er aktiv.
• Hvis området under gulvet på bilen får
et sterkt støt under kjøring, stopper
du bilen på et trygt sted og
kontrollerer rundt bunnen av bilen.
Hvis det er skade på trekkbatteriet
eller væskelekkasje, kan det føre til
brann i kjøretøyet osv. Ikke ta på bilen
og kontakt umiddelbart en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
Selv om du ikke kan se noen skade
under gulvet, kan batteriet være
skadet. Hvis bilen ble utsatt for et
støt under gulvet, må du få batteriet
ADVARSEL!(Fortsettelse)
kontrollert av en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
Endringer
Ikke gjør endringer som gjør at høyden
til bilen senkes. Hvis bilen blir senket,
kan batteriet i området under gulvet
komme i kontakt med bakken. Hvis
batteriet blir skadet, kan det oppstå en
bilbrann som igjen kan føre til alvorlige
personskader.
Nødstopp av systemet
Når støt av et bestemt nivå registreres av
kollisjonsfølerne, slår
nødstoppfunksjonen av EV-systemet og
blokkerer for høyspenning. Hvis
nødstoppfunksjonen aktiveres, kan ikke
bilen startes. Kontakt en autorisert
Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted
for å få startet EV-systemet igjen.
Varselmelding
En melding vises automatisk når en feil
oppstår i EV-systemet eller en feilaktig
operasjon er forsøkt utført.
Hvis en varselmelding vises i
multiinformasjonsdisplayet, så leser du
meldingen og følger instruksjonene.
(→s. 121, s. 413)
2.1 Elektrisk bilsystem
68

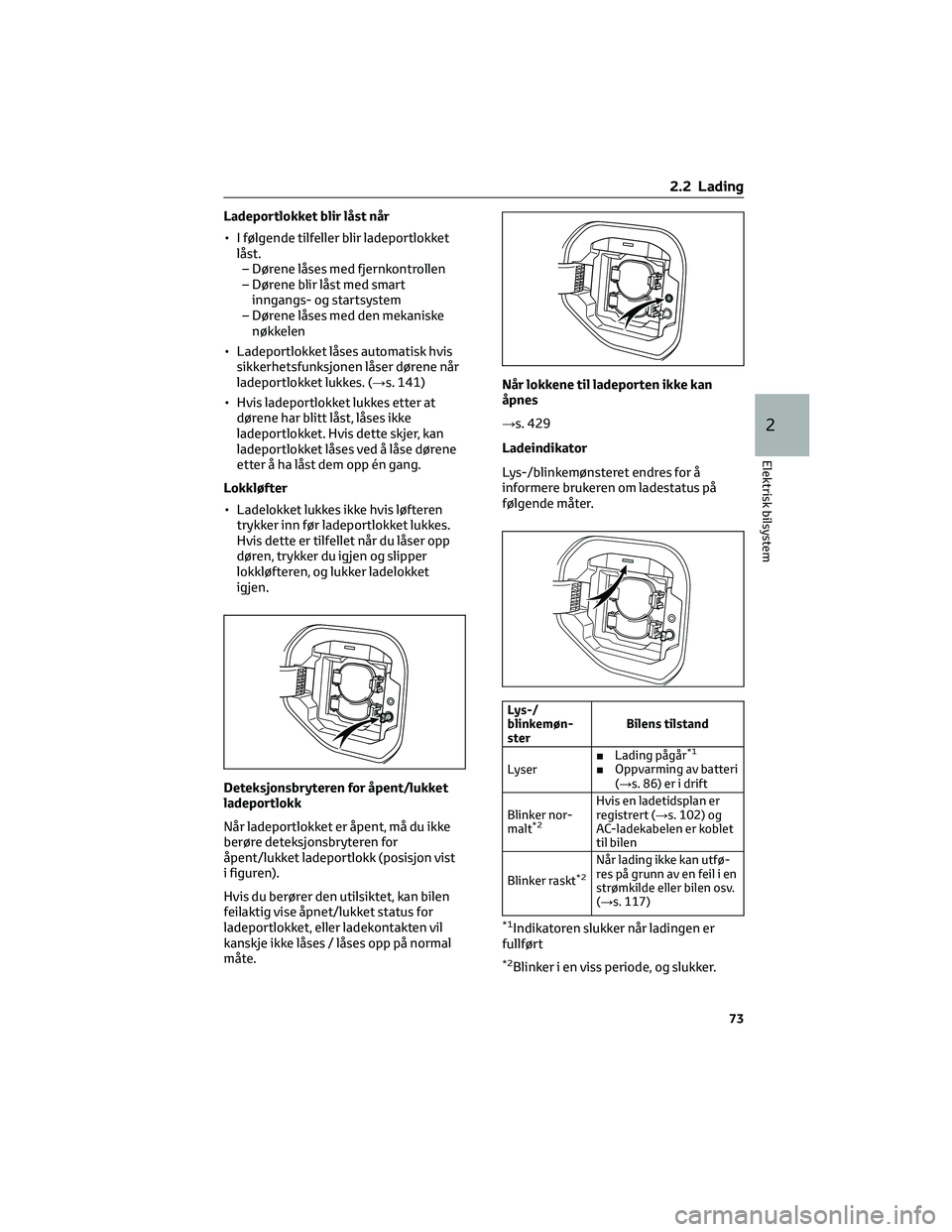

Ladeportlokket blir låst når
• I følgende tilfeller blir ladeportlokket
låst.
– Dørene låses med fjernkontrollen
– Dørene blir låst med smart
inngangs- og startsystem
– Dørene låses med den mekaniske
nøkkelen
• Ladeportlokket låses automatisk hvis
sikkerhetsfunksjonen låser dørene når
ladeportlokket lukkes. (→s. 141)
• Hvis ladeportlokket lukkes etter at
dørene har blitt låst, låses ikke
ladeportlokket. Hvis dette skjer, kan
ladeportlokket låses ved å låse dørene
etter å ha låst dem opp én gang.
Lokkløfter
• Ladelokket lukkes ikke hvis løfteren
trykker inn før ladeportlokket lukkes.
Hvis dette er tilfellet når du låser opp
døren, trykker du igjen og slipper
lokkløfteren, og lukker ladelokket
igjen.
Deteksjonsbryteren for åpent/lukket
ladeportlokk
Når ladeportlokket er åpent, må du ikke
berøre deteksjonsbryteren for
åpent/lukket ladeportlokk (posisjon vist
i figuren).
Hvis du berører den utilsiktet, kan bilen
feilaktig vise åpnet/lukket status for
ladeportlokket, eller ladekontakten vil
kanskje ikke låses / låses opp på normal
måte.Når lokkene til ladeporten ikke kan
åpnes
→s. 429
Ladeindikator
Lys-/blinkemønsteret endres for å
informere brukeren om ladestatus på
følgende måter.
Lys-/
blinkemøn-
sterBilens tilstand
Lyser■Lading pågår
*1
■Oppvarming av batteri
(→s. 86) er i drift
Blinker nor-
malt
*2
Hvis en ladetidsplan er
registrert (→s. 102) og
AC-ladekabelen er koblet
til bilen
Blinker raskt
*2
Når lading ikke kan utfø-
res på grunn av en feil i en
strømkilde eller bilen osv.
(→s. 117)
*1Indikatoren slukker når ladingen er
fullført
*2Blinker i en viss periode, og slukker.
2.2 Lading
73
2
Elektrisk bilsystem

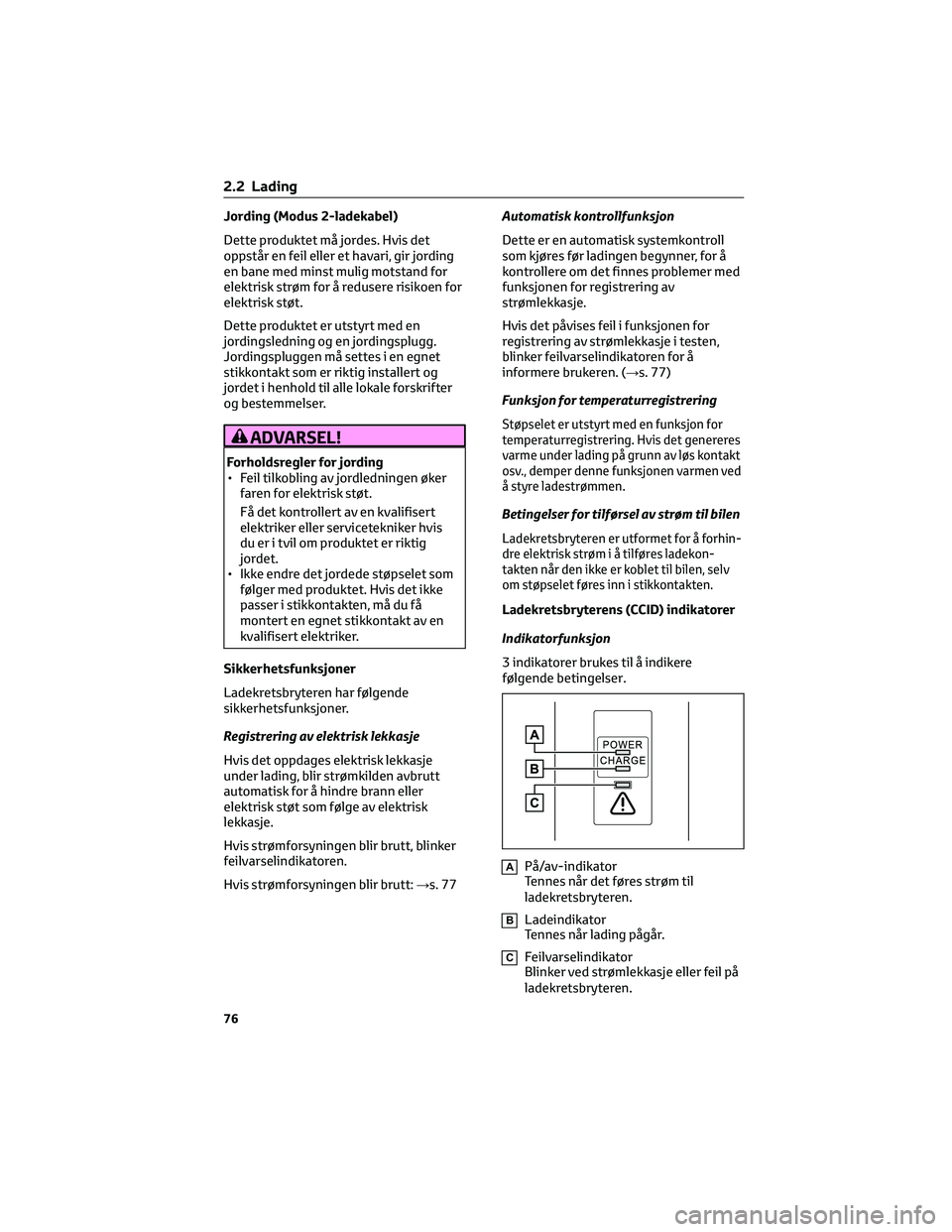

Jording (Modus 2-ladekabel)
Dette produktet må jordes. Hvis det
oppstår en feil eller et havari, gir jording
en bane med minst mulig motstand for
elektrisk strøm for å redusere risikoen for
elektrisk støt.
Dette produktet er utstyrt med en
jordingsledning og en jordingsplugg.
Jordingspluggen må settes i en egnet
stikkontakt som er riktig installert og
jordet i henhold til alle lokale forskrifter
og bestemmelser.
ADVARSEL!
Forholdsregler for jording
• Feil tilkobling av jordledningen øker
faren for elektrisk støt.
Få det kontrollert av en kvalifisert
elektriker eller servicetekniker hvis
du er i tvil om produktet er riktig
jordet.
• Ikke endre det jordede støpselet som
følger med produktet. Hvis det ikke
passer i stikkontakten, må du få
montert en egnet stikkontakt av en
kvalifisert elektriker.
Sikkerhetsfunksjoner
Ladekretsbryteren har følgende
sikkerhetsfunksjoner.
Registrering av elektrisk lekkasje
Hvis det oppdages elektrisk lekkasje
under lading, blir strømkilden avbrutt
automatisk for å hindre brann eller
elektrisk støt som følge av elektrisk
lekkasje.
Hvis strømforsyningen blir brutt, blinker
feilvarselindikatoren.
Hvis strømforsyningen blir brutt:→s. 77Automatisk kontrollfunksjon
Dette er en automatisk systemkontroll
som kjøres før ladingen begynner, for å
kontrollere om det finnes problemer med
funksjonen for registrering av
strømlekkasje.
Hvis det påvises feil i funksjonen for
registrering av strømlekkasje i testen,
blinker feilvarselindikatoren for å
informere brukeren. (→s. 77)
Funksjon for temperaturregistrering
Støpselet er utstyrt med en funksjon for
temperaturregistrering. Hvis det genereres
varme under lading på grunn av løs kontakt
osv., demper denne funksjonen varmen ved
å styre ladestrømmen.
Betingelser for tilførsel av strøm til bilen
Ladekretsbryteren er utformet for å forhin-
dre elektrisk strøm i å tilføres ladekon-
takten når den ikke er koblet til bilen, selv
om støpselet føres inn i stikkontakten.
Ladekretsbryterens (CCID) indikatorer
Indikatorfunksjon
3 indikatorer brukes til å indikere
følgende betingelser.
APå/av-indikator
Tennes når det føres strøm til
ladekretsbryteren.
BLadeindikator
Tennes når lading pågår.
CFeilvarselindikator
Blinker ved strømlekkasje eller feil på
ladekretsbryteren.
2.2 Lading
76

2.2.3 Låse og låse opp
AC-ladekontakt
AC-ladekontakten blir låst når den kobles
til AC-ladeinntaket, noe som forhindrer at
AC-ladekabelen blir koblet fra under
lading.
Låse og låse opp AC-ladekontakten
Låse ladekontakten
AC-ladekontakten låses automatisk når
den settes i AC-ladeinntaket.
Låse opp ladekontakten
Ladekontakten for vekselstrøm låses opp
når dørene låses opp ved hjelp av smart
inngangs- og startsystem eller
fjernkontrollen.
Ladekontakten for vekselstrøm låses når
den kobles til og låses opp når døren låses
opp, så låsing/opplåsing av ladekontakten
for vekselstrøm korresponderer ikke
nødvendigvis til låsing/opplåsing av
døren.
Hvis døren låses opp og ladekontakten
for vekselstrøm er låst, kan du låse den
opp ved å gjøre følgende:
• Når du bruker smart inngangs- og
startsystemet, låser du døren én gang
og låser den så opp igjen. (→s. 140)
• Når du bruker fjernkontrollen, trykker
du på opplåsingsknappen for å låse
opp døren. (→s. 140)
Låsefunksjon for ladekontakt
Hvis ladekontakten for vekselstrøm blir
låst / låst opp gjentatte ganger, vil den
kanskje slutte å fungere midlertidig for å
beskytte systemet. Hvis dette skjer,
venter du litt før du kobler ladekontakten
for vekselstrøm til ladeinntaket for
vekselstrøm igjen.
Låsefunksjonen for ladekontakten for
vekselstrøm er ikke noen garanti mot at
ladekabelen blir stjålet, og er ikke
nødvendigvis effektiv mot rampestreker.Sikkerhetsfunksjon for å låse opp
Hvis ladekontakten for vekselstrøm ikke
tas ut innen ca. 30 sekunder etter at bilen
låses opp, låser sikkerhetsfunksjonen
kontakten igjen automatisk.
Låse opp ladekontakten for
vekselstrøm under lading
Ladingen stoppes hvis ladekontakten for
vekselstrøm låses opp under lading. Når
sikkerhetsfunksjonen (→s. 56)aktiveres,
er det ikke sikkert at ladingen starter
igjen automatisk. I dette tilfellet tar du ut
ladekontakten for vekselstrøm
*og setter
den inn igjen.
*Ladetidsplanen blir oppdatert når
ladekontakten for vekselstrøm tas ut.
(→s. 102)
Hvis ladekontakten for vekselstrøm
ikke kan settes i ladeinntaket for
vekselstrøm
Kontroller at låsepinnen på kontakten
ikke er senket.
Hvis låsepinnen på kontakten er senket,
er kontaktlåsen aktivert. Lås opp døren
med smart inngangs- og startsystem eller
fjernkontrollen, og lås opp AC-
ladekontaktens lås og kontroller at
låsepinnen på kontakten ikke er senket.
2.2 Lading
83
2
Elektrisk bilsystem

ADVARSEL!(Fortsettelse)
• Det er forbudt å bruke en
motorvarmerstikkontakt som ikke
imøtekommer kravene, til lading.
• Ladekontakten og AC-ladeinntaket
må kobles direkte sammen. Ikke
koble til en overgang eller en
skjøteledning mellom ladekontakten
og AC-ladeinntaket.
2.2.5 Lademetoder
Følgende metoder kan brukes til å lade
batteriet.
Lademetodetyper
Ladekabel (→s. 91)
Denne lademetoden brukes ved lading fra
en vanlig stikkontakt med vekselstrøm
med ladekabelen for vekselstrøm, eller
lading som bruker vekselstrømlader.
Ved å sette opp en ladetidsplan er det
også mulig å lade på ønsket dato og
klokkeslett. (→s. 102)
Ladekabel (→s. 98)
Denne lademetoden bruker en
likestrømlader som er i samsvar med IEC
61851 og IEC 62196. Batteriet kan lades
på kortere tid enn lading med
vekselstrøm.
IEC er en forkortelse for en internasjonal
standard opprettet av International
Electrotechnical Commission.
Soldrevet ladesystem
*(→s. 113)
*Utstyrsavhengig
Under bestemte betingelser kan batteriet
lades med strøm som genereres av
solcellepanelet på biltaket mens bilen
står parkert.
Funksjoner i forbindelse med lading
Denne bilen er utstyrt med flere
funksjoner som er forbundet med lading.Mitt rom-modus (→s. 110)
Når ladekabelen er koblet til bilen, kan
elektriske komponenter som
klimaanlegget eller audiosystemet brukes
ved hjelp av strømforsyning fra en
ekstern strømkilde
*.
*Avhengig av situasjonen, kan
elektrisiteten i batteriet bli brukt.
Batterivarmer
Når utetemperaturen er lav og
ladekabelen er koblet til bilen, varmer
denne funksjonen batteriet automatisk til
det når eller overskrider en bestemt
temperatur.
• Driften av denne funksjonen stoppes
automatisk når ladekabelen blir koblet
fra eller hvis ladekabelen blir stående
koblet til bilen i ca. 3 dager.
• Når ladetidsplanen brukes (→s. 102),
vil denne funksjonen aktiveres i
henhold til innstillingene.
Oppvarmingskontroll for batteriet
Denne kontrollen aktiveres etter at
ladekabelen har vært koblet til bilen i ca.
3 dager og batterivarmeren stopper
automatisk. Den isolerer automatisk
batteriet ved ekstremt lave temperaturer.
• Denne kontrollen stopper 31 dager
etter at ladekabelen blir koblet til, selv
om den fortsatt er koblet til bilen.
• Når denne kontrollen er i drift,
ignoreres ladetidsplanen og lading
startes umiddelbart.
Batterikjøler
Når batteriet er varmt og ladekabelen er
koblet til bilen, vil denne funksjonen kjøle
batteriet for å beskytte det.
Funksjonen kan være aktiv ved
kontinuerlig kjøring i høye hastigheter,
som kjøring på motorvei, eller under
DC-lading.
2.2 Lading
86

På vei til destinasjonen eller ved
destinasjonen
Når gjenværende batterinivå er lavt, lader
du batteriet på nærmeste ladestasjon.
Ved parkering
På biler med soldrevet ladesystem lades
batteriet med solenergi, forutsatt at
nødvendige betingelser er oppfylt, for
eksempel at bilen står parkert. (→s. 113)
Når batteriet er fulladet, lades det ikke via
det soldrevne ladesystemet.
Kontrollere informasjon i forbindelse
med lading
Informasjon i forbindelse med lading
vises og kan kontrolleres i
multiinformasjonsdisplayet.
Under lading
Når en dør åpnes under lading med
tenningsbryteren av, vises gjeldende
ladetilstand og omtrentlig gjenværende
tid til ladingen er fullført i en viss periode.Den faktiske ladetiden kan variere
avhengig av forhold som gjenværende
batterinivå, utetemperatur og
spesifikasjoner for
vekselstrøm-/likestrømladeren.
Tiden til ladingen er fullført vises kanskje
ikke hvis ladestrømmen til batteriet blir
mindre og ladetiden blir lengre.
Når ladingen er fullført
Når en dør åpnes når tenningsbryteren er
slått av etter at ladingen er fullført, vises
en melding med informasjon om
resultatene av ladingen en stund.
I tillegg vises en melding hvis en handling
som stopper ladingen utføres eller en
situasjon oppstår der lading ikke kan
utføres.
Hvis en melding vises, følger du
instruksjonene på skjermen. (→s. 121)
2.2.7 Godt å vite før lading
Les de følgende forholdsreglene før
batteriet lades.
Sikkerhetsfunksjoner
• EV-systemet starter ikke mens
ladekabelen er koblet til bilen, selv om
tenningsbryteren betjenes.
• Hvis ladekabelen er koblet til mens
”READY”-indikatoren lyser, stopper
EV-systemet automatisk, og det vil
ikke være mulig å kjøre.
2.2 Lading
88

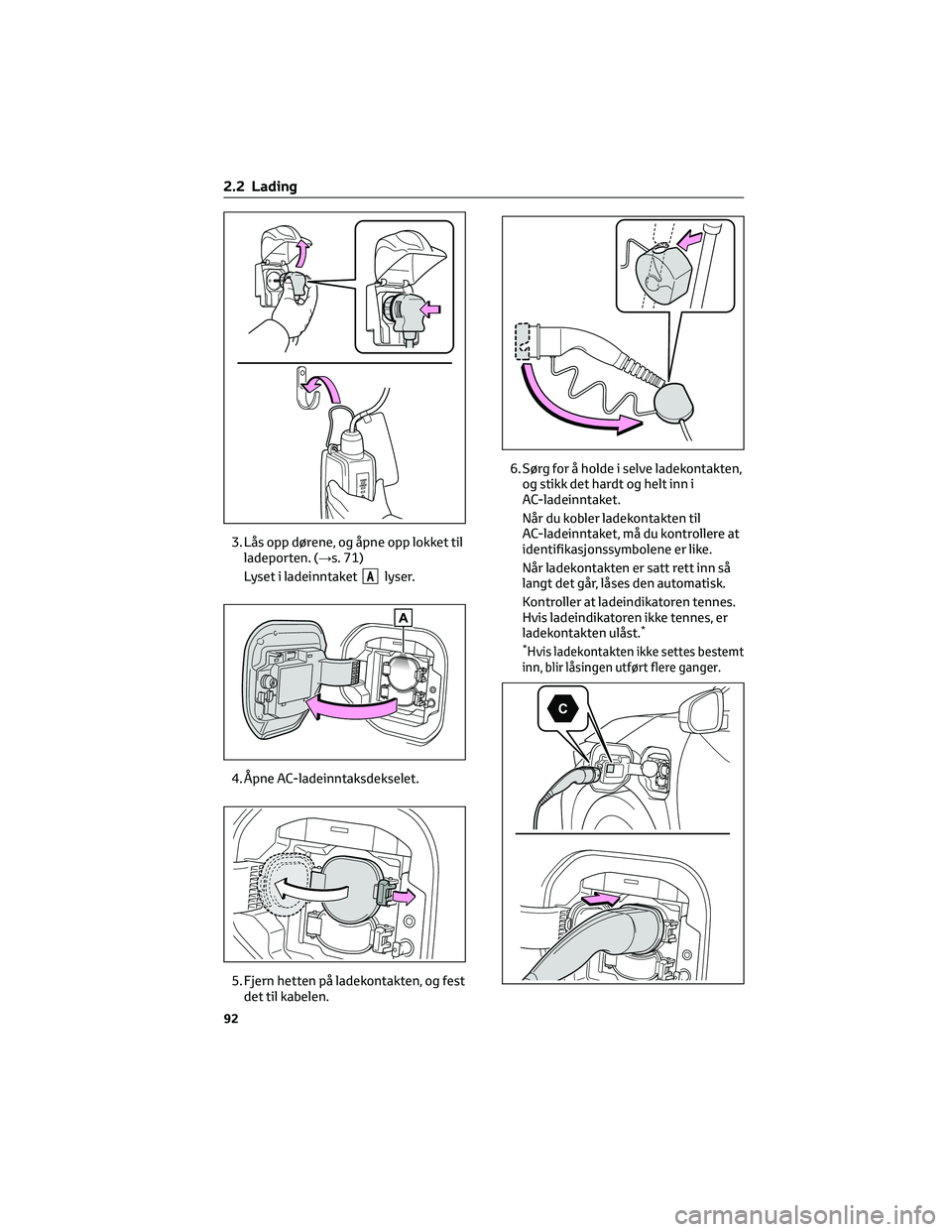

3. Lås opp dørene, og åpne opp lokket til
ladeporten. (→s. 71)
Lyset i ladeinntaket
Alyser.
4. Åpne AC-ladeinntaksdekselet.
5. Fjern hetten på ladekontakten, og fest
det til kabelen.6. Sørg for å holde i selve ladekontakten,
og stikk det hardt og helt inn i
AC-ladeinntaket.
Når du kobler ladekontakten til
AC-ladeinntaket, må du kontrollere at
identifikasjonssymbolene er like.
Når ladekontakten er satt rett inn så
langt det går, låses den automatisk.
Kontroller at ladeindikatoren tennes.
Hvis ladeindikatoren ikke tennes, er
ladekontakten ulåst.
*
*
Hvis ladekontakten ikke settes bestemt
inn, blir låsingen utført flere ganger.
2.2 Lading
92
