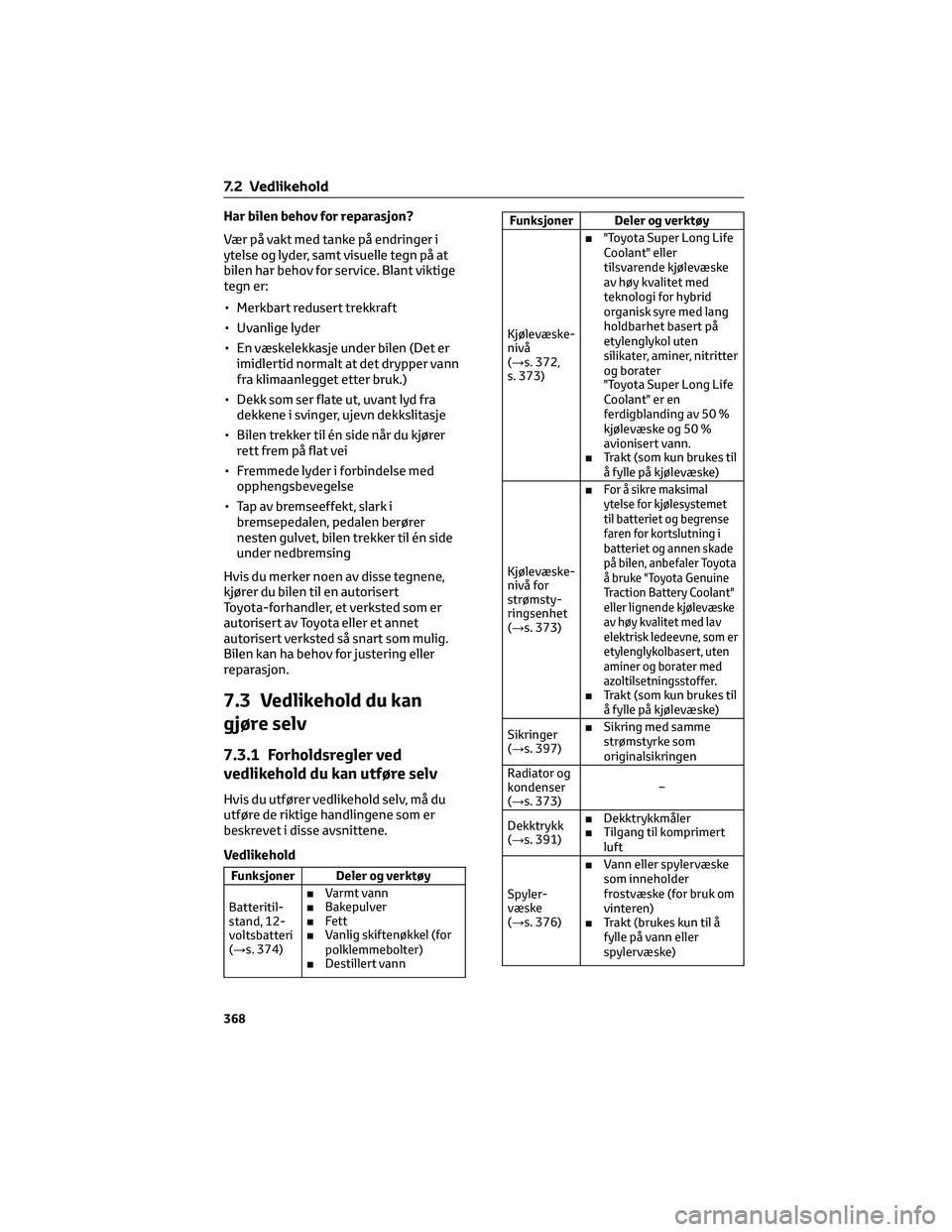

Har bilen behov for reparasjon?
Vær på vakt med tanke på endringer i
ytelse og lyder, samt visuelle tegn på at
bilen har behov for service. Blant viktige
tegn er:
• Merkbart redusert trekkraft
• Uvanlige lyder
• En væskelekkasje under bilen (Det er
imidlertid normalt at det drypper vann
fra klimaanlegget etter bruk.)
• Dekk som ser flate ut, uvant lyd fra
dekkene i svinger, ujevn dekkslitasje
• Bilen trekker til én side når du kjører
rett frem på flat vei
• Fremmede lyder i forbindelse med
opphengsbevegelse
• Tap av bremseeffekt, slark i
bremsepedalen, pedalen berører
nesten gulvet, bilen trekker til én side
under nedbremsing
Hvis du merker noen av disse tegnene,
kjører du bilen til en autorisert
Toyota-forhandler, et verksted som er
autorisert av Toyota eller et annet
autorisert verksted så snart som mulig.
Bilen kan ha behov for justering eller
reparasjon.
7.3 Vedlikehold du kan
gjøre selv
7.3.1 Forholdsregler ved
vedlikehold du kan utføre selv
Hvis du utfører vedlikehold selv, må du
utføre de riktige handlingene som er
beskrevet i disse avsnittene.
Vedlikehold
Funksjoner Deler og verktøy
Batteritil-
stand, 12-
voltsbatteri
(→s. 374)■Varmt vann
■Bakepulver
■Fe t t
■Vanlig skiftenøkkel (for
polklemmebolter)
■Destillert vann
Funksjoner Deler og verktøy
Kjølevæske-
nivå
(→s. 372,
s. 373)■"Toyota Super Long Life
Coolant" eller
tilsvarende kjølevæske
av høy kvalitet med
teknologi for hybrid
organisk syre med lang
holdbarhet basert på
etylenglykol uten
silikater, aminer, nitritter
og borater
"Toyota Super Long Life
Coolant" er en
ferdigblanding av 50 %
kjølevæske og 50 %
avionisert vann.
■Trakt (som kun brukes til
å fylle på kjølevæske)
Kjølevæske-
nivå for
strømsty-
ringsenhet
(→s. 373)■
For å sikre maksimal
ytelse for kjølesystemet
til batteriet og begrense
faren for kortslutning i
batteriet og annen skade
på bilen, anbefaler Toyota
å bruke "Toyota Genuine
Traction Battery Coolant"
eller lignende kjølevæske
av høy kvalitet med lav
elektrisk ledeevne, som er
etylenglykolbasert, uten
aminer og borater med
azoltilsetningsstoffer.
■Trakt (som kun brukes til
å fylle på kjølevæske)
Sikringer
(→s. 397)■Sikring med samme
strømstyrke som
originalsikringen
Radiator og
kondenser
(→s. 373)−
Dekktrykk
(→s. 391)■Dekktrykkmåler
■Tilgang til komprimert
luft
Spyler-
væske
(→s. 376)■Vann eller spylervæske
som inneholder
frostvæske (for bruk om
vinteren)
■Trakt (brukes kun til å
fylle på vann eller
spylervæske)
7.2 Vedlikehold
368
Page 374 of 546

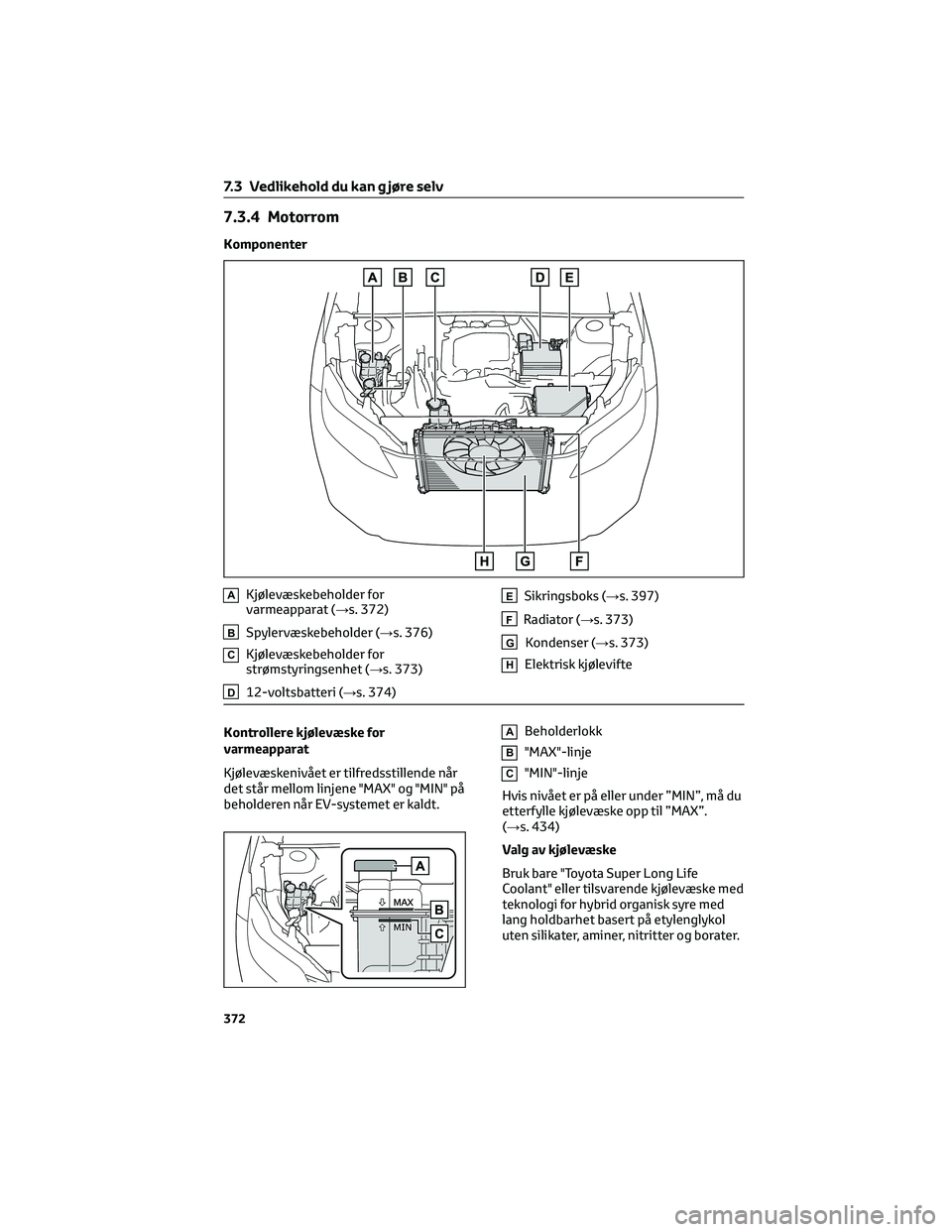

7.3.4 Motorrom
Komponenter
AKjølevæskebeholder for
varmeapparat (→s. 372)
BSpylervæskebeholder (→s. 376)
CKjølevæskebeholder for
strømstyringsenhet (→s. 373)
D12-voltsbatteri (→s. 374)
ESikringsboks (→s. 397)
FRadiator (→s. 373)
GKondenser (→s. 373)
HElektrisk kjølevifte
Kontrollere kjølevæske for
varmeapparat
Kjølevæskenivået er tilfredsstillende når
det står mellom linjene "MAX" og "MIN" på
beholderen når EV-systemet er kaldt.ABeholderlokk
B"MAX"-linje
C"MIN"-linje
Hvis nivået er på eller under ”MIN”, må du
etterfylle kjølevæske opp til ”MAX”.
(→s. 434)
Valg av kjølevæske
Bruk bare "Toyota Super Long Life
Coolant" eller tilsvarende kjølevæske med
teknologi for hybrid organisk syre med
lang holdbarhet basert på etylenglykol
uten silikater, aminer, nitritter og borater.
7.3 Vedlikehold du kan g jøre selv
372
Page 375 of 546

"Toyota Super Long Life Coolant" er en
blanding av 50 % kjølevæske og 50 %
avionisert vann. (Minimumstemperatur:
–35 °C)
Kontakt en autorisert Toyota-forhandler,
et verksted autorisert av Toyota eller et
annet pålitelig verksted for å få mer
informasjon om kjølevæske.
Hvis kjølevæskenivået synker raskt
etter etterfylling
Kontroller radiatoren, slanger, lokk på
kjølevæskebeholder for
strømstyringsenhet, avtappingskran og
vannpumpe visuelt.
Hvis du ikke finner noen lekkasje, må du
få en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted til å teste lokket
og kontrollere om det er lekkasjer i
kjølesystemet.
ADVARSEL!
Når EV-systemet er varmt
Ikke ta av lokket på
kjølevæskebeholderen for
strømstyringsenheten.
Kjølesystemet kan være under trykk, og
kan sprute ut varm kjølevæske hvis
lokket tas av. Dette kan føre til
forbrenninger eller andre alvorlige
personskader.
OBS
Etterfyll kjølevæske
Kjølevæske er verken kun vann eller ren
frostvæske. Riktig blanding av vann og
frostvæske må brukes for å gi riktig
smøring, korrosjonsbeskyttelse og
kjøling. Les etiketten på frostvæsken
eller kjølevæsken.
Hvis du søler kjølevæske
Vask den bort med vann for å forhindre
at den skader deler eller lakk.Kontrollere radiatoren og kondenseren
Kontroller radiatoren og kondenseren, og
fjern eventuelle fremmedlegemer.
Hvis noen av delene ovenfor er veldig
skitne, eller hvis du ikke er sikker på deres
tilstand, må du få bilen kontrollert hos en
autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
ADVARSEL!
Når EV-systemet er varmt
Ikke ta på radiatoren eller kondenseren,
da de kan være varme og forårsake
alvorlige personskader, f.eks. brannsår.
Når den elektriske kjøleviften er i
drift
Ikke rør motorrommet.
Når tenningsbryteren er i ON-stilling,
kan den elektriske kjøleviften starte
automatisk hvis klimaanlegget er på
og/eller kjølevæsketemperaturen er
høy. Pass på at tenningsbryteren er
slått AV ved arbeid nær den elektriske
kjøleviften eller radiatorgrillen.
Kontrollere kjølevæske for
strømstyringsenhet
Kjølevæskenivået er tilfredsstillende når
det står mellom linjene "MAX" og "MIN" på
beholderen når EV-systemet er kaldt.
ABeholderlokk
B"MAX"-linje
C"MIN"-linje
7.3 Vedlikehold du kan g jøre selv
373
7
Vedlikehold og stell
Page 376 of 546

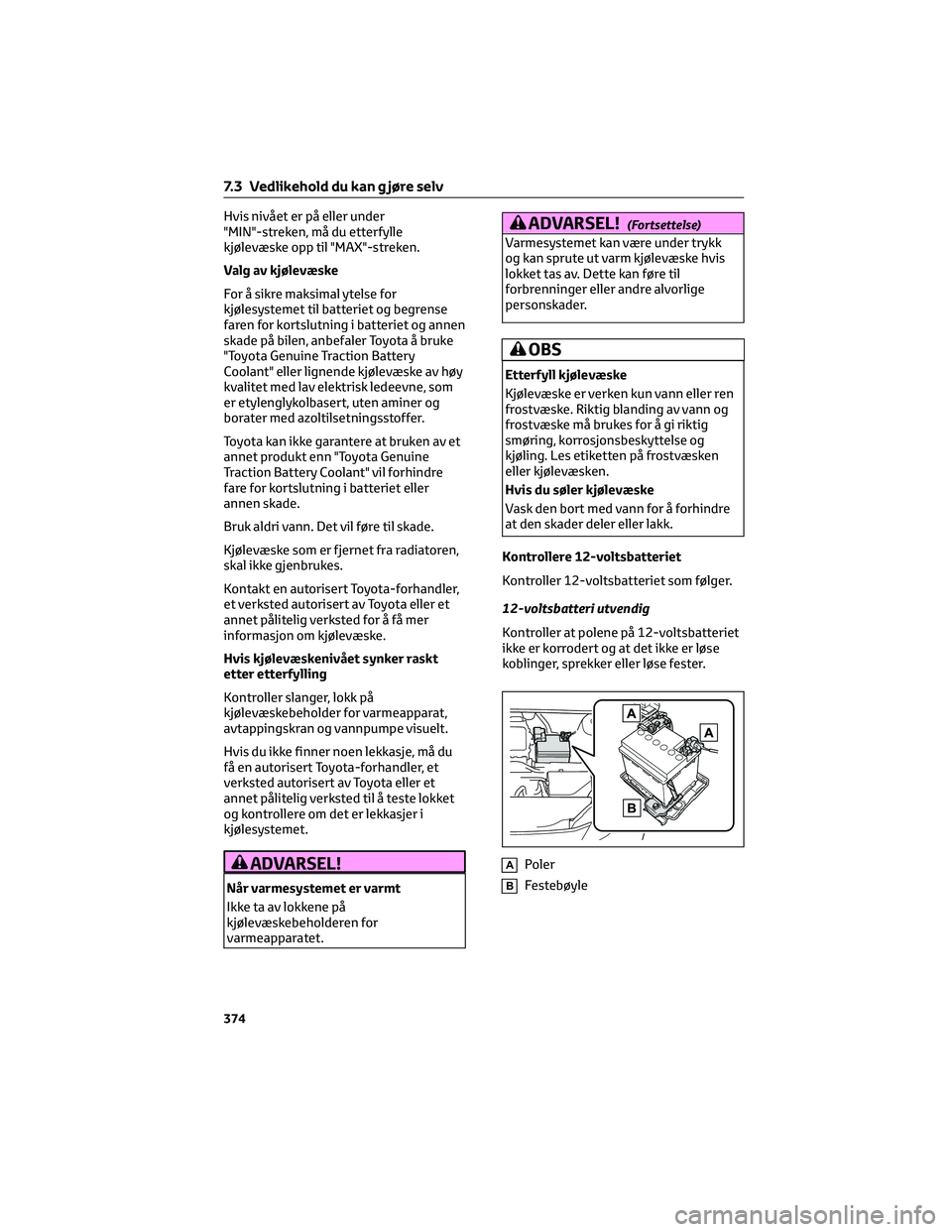

Hvis nivået er på eller under
"MIN"-streken, må du etterfylle
kjølevæske opp til "MAX"-streken.
Valg av kjølevæske
For å sikre maksimal ytelse for
kjølesystemet til batteriet og begrense
faren for kortslutning i batteriet og annen
skade på bilen, anbefaler Toyota å bruke
"Toyota Genuine Traction Battery
Coolant" eller lignende kjølevæske av høy
kvalitet med lav elektrisk ledeevne, som
er etylenglykolbasert, uten aminer og
borater med azoltilsetningsstoffer.
Toyota kan ikke garantere at bruken av et
annet produkt enn "Toyota Genuine
Traction Battery Coolant" vil forhindre
fare for kortslutning i batteriet eller
annen skade.
Bruk aldri vann. Det vil føre til skade.
Kjølevæske som er fjernet fra radiatoren,
skal ikke gjenbrukes.
Kontakt en autorisert Toyota-forhandler,
et verksted autorisert av Toyota eller et
annet pålitelig verksted for å få mer
informasjon om kjølevæske.
Hvis kjølevæskenivået synker raskt
etter etterfylling
Kontroller slanger, lokk på
kjølevæskebeholder for varmeapparat,
avtappingskran og vannpumpe visuelt.
Hvis du ikke finner noen lekkasje, må du
få en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted til å teste lokket
og kontrollere om det er lekkasjer i
kjølesystemet.
ADVARSEL!
Når varmesystemet er varmt
Ikke ta av lokkene på
kjølevæskebeholderen for
varmeapparatet.
ADVARSEL!(Fortsettelse)
Varmesystemet kan være under trykk
og kan sprute ut varm kjølevæske hvis
lokket tas av. Dette kan føre til
forbrenninger eller andre alvorlige
personskader.
OBS
Etterfyll kjølevæske
Kjølevæske er verken kun vann eller ren
frostvæske. Riktig blanding av vann og
frostvæske må brukes for å gi riktig
smøring, korrosjonsbeskyttelse og
kjøling. Les etiketten på frostvæsken
eller kjølevæsken.
Hvis du søler kjølevæske
Vask den bort med vann for å forhindre
at den skader deler eller lakk.
Kontrollere 12-voltsbatteriet
Kontroller 12-voltsbatteriet som følger.
12-voltsbatteri utvendig
Kontroller at polene på 12-voltsbatteriet
ikke er korrodert og at det ikke er løse
koblinger, sprekker eller løse fester.
APoler
BFestebøyle
7.3 Vedlikehold du kan g jøre selv
374
Page 436 of 546

ADVARSEL!(Fortsettelse)
• Ikke røyk, bruk fyrstikker eller
sigarettennere, og ikke bruk åpen
flamme nær 12-voltsbatteriet.
12-voltsbatteri – forholdsregler
Elektrolytten i 12-voltsbatteriet
inneholder giftig og etsende syre, og
tilhørende deler inneholder bly og
blyforbindelser. Ta hensyn til
forholdsreglene nedenfor når du
håndterer 12-voltsbatteriet:
• Når du arbeider med 12-
voltsbatteriet, må du alltid bruke
vernebriller og passe på at
batterivæske (syre) ikke kommer i
kontakt med huden, klær eller bilens
karosseri.
• Ikke len deg over 12-voltsbatteriet.
• Hvis du får batterivæske (syre) på
huden eller i øynene, må du
umiddelbart skylle det utsatte
området med vann og kontakte lege.
Plasser en våt svamp eller klut over
det utsatte området til legehjelp
mottas.
• Vask alltid hendene etter å ha
håndtert 12-voltsbatteriet og andre
batterirelaterte deler.
• Ikke la barn komme i nærheten av
12-voltsbatteriet.
Når 12-voltsbatteriet skiftes
• Når ventilasjonspluggen er i
nærheten av festeklemmen, kan det
lekke batterivæske (syre).
• Hvis du vil ha mer informasjon om
skifte av batteri, kontakt en
autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
OBS
Når du bruker startkabler
Når du kobler til startkablene, må du
sørge for at de ikke vikler seg inn i
kjøleviften.
8.2.11 Hvis bilen overopphetes
Når meldingen "EV System overheated
Output power reduced" (EV-system
overopphetet. Redusert effekt) vises i
multiinformasjonsdisplayet, kan bilen
være overopphetet.
OBS
Kjølevæske
Kjølevæske for radiatoren skal kun
brukes for radiatoren. Det kan oppstå
skade hvis det brukes vann eller annen
type kjølevæske. Annen kjølevæske må
derfor aldri brukes. Når du ikke har
"Toyota Genuine Traction Battery
Coolant", kontakter du en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted umiddelbart.
Korrigering
1. Stans bilen på et trygt sted og slå av
klimaanlegget.
2. La EV-systemet være i gang og løft
panseret forsiktig.
3. Kontroller om kjøleviften går.
Hvis viften er i drift: Vent til
meldingen "EV System overheated
Output power reduced" (EV-systemet
er overopphetet. Redusert effekt)
forsvinner og stopp deretter
EV-systemet. Hvis meldingen ikke
forsvinner, må du ringe en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
Hvis viften ikke er i drift: Stopp
EV-systemet umiddelbart, og kontakt
8.2 Tiltak i en nødssituasjon
434
Page 437 of 546

en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
4. Når EV-systemet er nedkjølt, kan du
kontrollere om det er lekkasjer på
slangene eller radiatorkjernen
(radiatoren).
ARadiator
BKjølevifte
Hvis det lekker ut mye kjølevæske, må
du umiddelbart kontakte en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
5. Kjølenivået er tilfredsstillende når det
er mellom linjene "MAX" og "MIN" på
beholderen.
ABeholder
B"MAX"-linje
C"MIN"-linje
6. Hvis det ikke er nok kjølevæske, fyller
du på med "Toyota Genuine Traction
Battery Coolant".
Hvis du ikke har "Toyota Genuine
Traciton Battery Coolant", kontakt enautorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
1. Fjern skruen.
2. Åpne beholderlokket.
Få bilen kontrollert hos nærmeste
autoriserte Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted så raskt som
mulig.
ADVARSEL!
Slik hindrer du en ulykke eller
personskader når du kontrollerer
under panseret på bilen
Ta følgende forholdsregler.
Hvis ikke, kan det føre til alvorlige
personskader, slik som brannskader.
• Hvis det kommer damp fra panseret,
må du ikke åpne panseret før
dampen har forsvunnet.
Motorrommet kan være svært
varmt.
• Hold hender og klær (spesielt slips
eller skjerf ) unna viften. Gjør du ikke
det, risikerer du at kroppsdeler
kommer i klem eller klesplagg setter
seg fast, noe som kan føre til
alvorlige personskader.
• Ikke forsøk å løsne lokket til
kjølevæskebeholderen mens
EV-systemet og radiatoren er varm.
Damp eller kjølevæske som holder
høy temperatur kan sprute ut.
8.2 Tiltak i en nødssituasjon
435
8
Hvis det oppstår problemer
Page 441 of 546

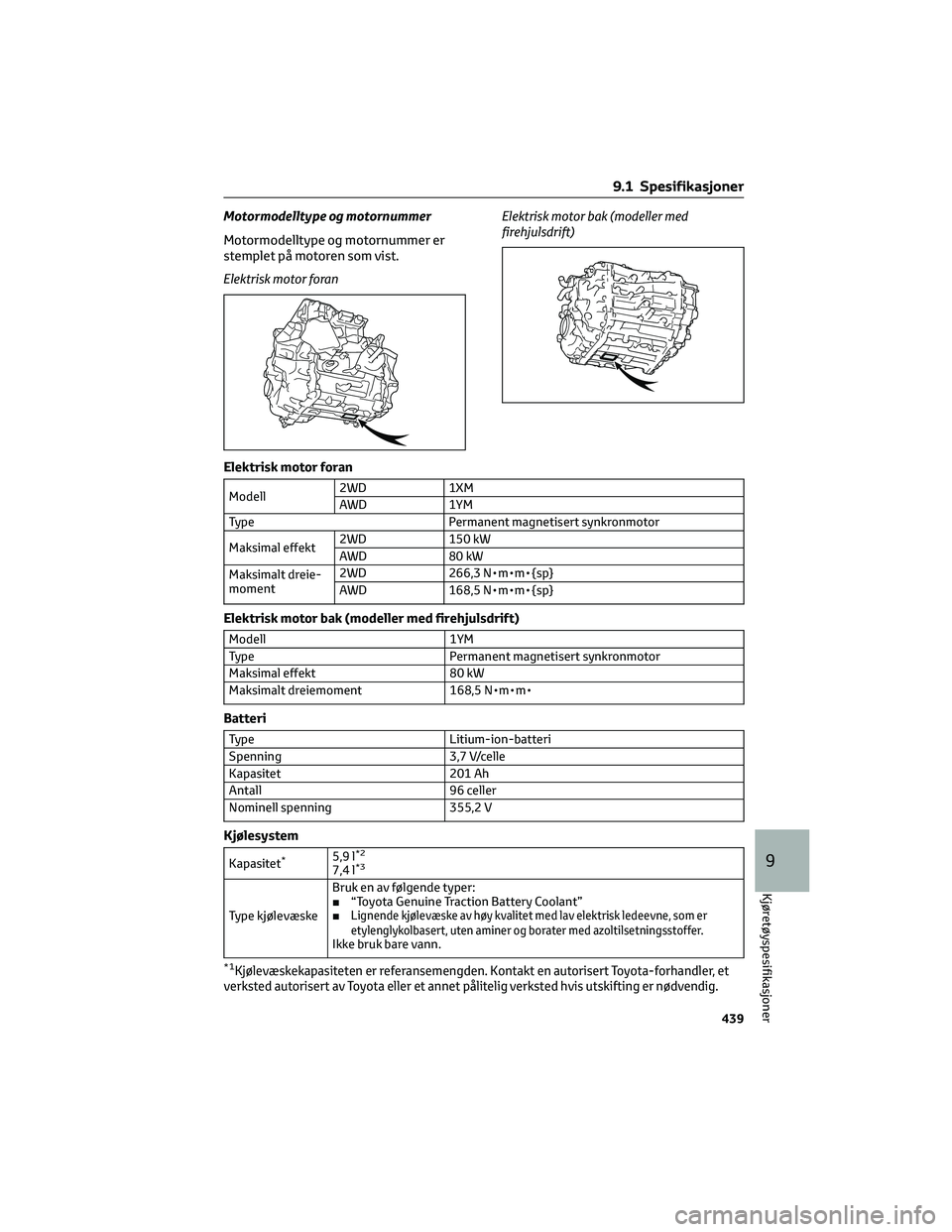

Motormodelltype og motornummer
Motormodelltype og motornummer er
stemplet på motoren som vist.
Elektrisk motor foranElektrisk motor bak (modeller med
firehjulsdrift)
Elektrisk motor foran
Modell2WD 1XM
AWD 1YM
Type Permanent magnetisert synkronmotor
Maksimal effekt2WD 150 kW
AWD 80 kW
Maksimalt dreie-
moment2WD 266,3 N•m•m•{sp}
AWD 168,5 N•m•m•{sp}
Elektrisk motor bak (modeller med firehjulsdrift)
Modell 1YM
Type Permanent magnetisert synkronmotor
Maksimal effekt 80 kW
Maksimalt dreiemoment 168,5 N•m•m•
Batteri
Type Litium-ion-batteri
Spenning 3,7 V/celle
Kapasitet 201 Ah
Antall 96 celler
Nominell spenning 355,2 V
Kjølesystem
Kapasitet*5,9 l*2
7,4 l*3
Type kjølevæskeBruk en av følgende typer:
■“Toyota Genuine Traction Battery Coolant”
■Lignende kjølevæske av høy kvalitet med lav elektrisk ledeevne, som er
etylenglykolbasert, uten aminer og borater med azoltilsetningsstoffer.
Ikke bruk bare vann.
*1Kjølevæskekapasiteten er referansemengden. Kontakt en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted hvis utskifting er nødvendig.
9.1 Spesifikasjoner
439
9
Kjøretøyspesifikasjoner
Page 442 of 546

*2Modeller med tohjulsdrift
*3Modeller med firehjulsdrift
OBS
Kjølevæske
For å sikre maksimal ytelse for kjølesystemet til batteriet og begrense faren for kortslutning i
batteriet og annen skade på bilen, anbefaler Toyota å bruke "Toyota Genuine Traction Battery
Coolant" eller lignende kjølevæske av høy kvalitet med lav elektrisk ledeevne, som er
etylenglykolbasert, uten aminer og borater med azoltilsetningsstoffer.
Toyota kan ikke garantere at bruken av et annet produkt enn "Toyota Genuine Traction
Battery Coolant" vil forhindre fare for kortslutning i batteriet eller annen skade.
Bruk aldri vann. Det vil føre til skade.
Kjølevæske som er fjernet fra radiatoren, skal ikke gjenbrukes.
Varmesystem
Kapasitet 4,0 l
Type kjølevæskeBruk en av følgende typer:
■"Toyota Super Long Life Coolant"
■Tilsvarende kjølevæske med langvarig organisk syreteknologi
basert på etylenglykol uten silikater, aminer, nitritter og borater
Ikke bruk bare vann.
Det elektriske systemet
12-voltsbatteri
Spesifikk vekt ved 20 °C:1250 eller høyere
Hvis egenvekten er lavere enn standardverdien, la-
des 12-voltsbatteriet.
Ladehastighet:
Hurtiglading
Langsom ladingMaks. 15 A
Maks. 5 A
eAxle foran
Væskekapasitet*3,9 l
Væsketype e-Transaxle Fluid TE
*Væskekapasiteten er en referansemengde. Kontakt en autorisert Toyota-forhandler, et
autorisert Toyota-verksted eller et annet pålitelig verksted hvis utskifting er nødvendig.
9.1 Spesifikasjoner
440
