Page 399 of 586

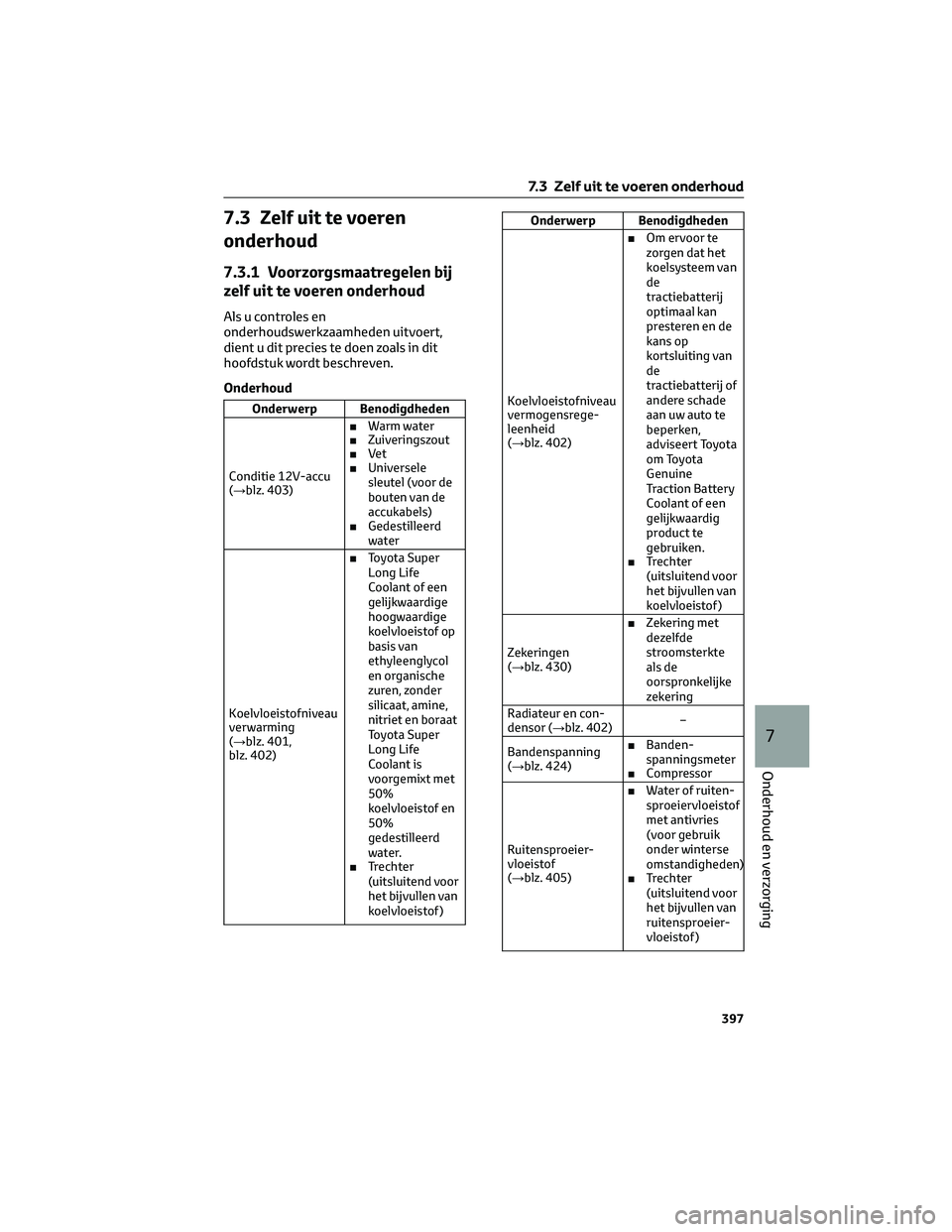

7.3 Zelf uit te voeren
onderhoud
7.3.1 Voorzorgsmaatregelen bij
zelf uit te voeren onderhoud
Als u controles en
onderhoudswerkzaamheden uitvoert,
dient u dit precies te doen zoals in dit
hoofdstuk wordt beschreven.
Onderhoud
Onderwerp Benodigdheden
Conditie 12V-accu
(→blz. 403)■Warm water
■Zuiveringszout
■Vet
■Universele
sleutel (voor de
bouten van de
accukabels)
■Gedestilleerd
water
Koelvloeistofniveau
verwarming
(→blz. 401,
blz. 402)■Toyota Super
Long Life
Coolant of een
gelijkwaardige
hoogwaardige
koelvloeistof op
basis van
ethyleenglycol
en organische
zuren, zonder
silicaat, amine,
nitriet en boraat
Toyota Super
Long Life
Coolant is
voorgemixt met
50%
koelvloeistof en
50%
gedestilleerd
water.
■Trechter
(uitsluitend voor
het bijvullen van
koelvloeistof )
Onderwerp Benodigdheden
Koelvloeistofniveau
vermogensrege-
leenheid
(→blz. 402)■Om ervoor te
zorgen dat het
koelsysteem van
de
tractiebatterij
optimaal kan
presteren en de
kans op
kortsluiting van
de
tractiebatterij of
andere schade
aan uw auto te
beperken,
adviseert Toyota
om Toyota
Genuine
Traction Battery
Coolant of een
gelijkwaardig
product te
gebruiken.
■Trechter
(uitsluitend voor
het bijvullen van
koelvloeistof )
Zekeringen
(→blz. 430)■Zekering met
dezelfde
stroomsterkte
als de
oorspronkelijke
zekering
Radiateur en con-
densor (→blz. 402)−
Bandenspanning
(→blz. 424)■Banden-
spanningsmeter
■Compressor
Ruitensproeier-
vloeistof
(→blz. 405)■Water of ruiten-
sproeiervloeistof
met antivries
(voor gebruik
onder winterse
omstandigheden)
■Trechter
(uitsluitend voor
het bijvullen van
ruitensproeier-
vloeistof )
7.3 Zelf uit te voeren onderhoud
397
7
Onderhoud en verzorging
Page 403 of 586

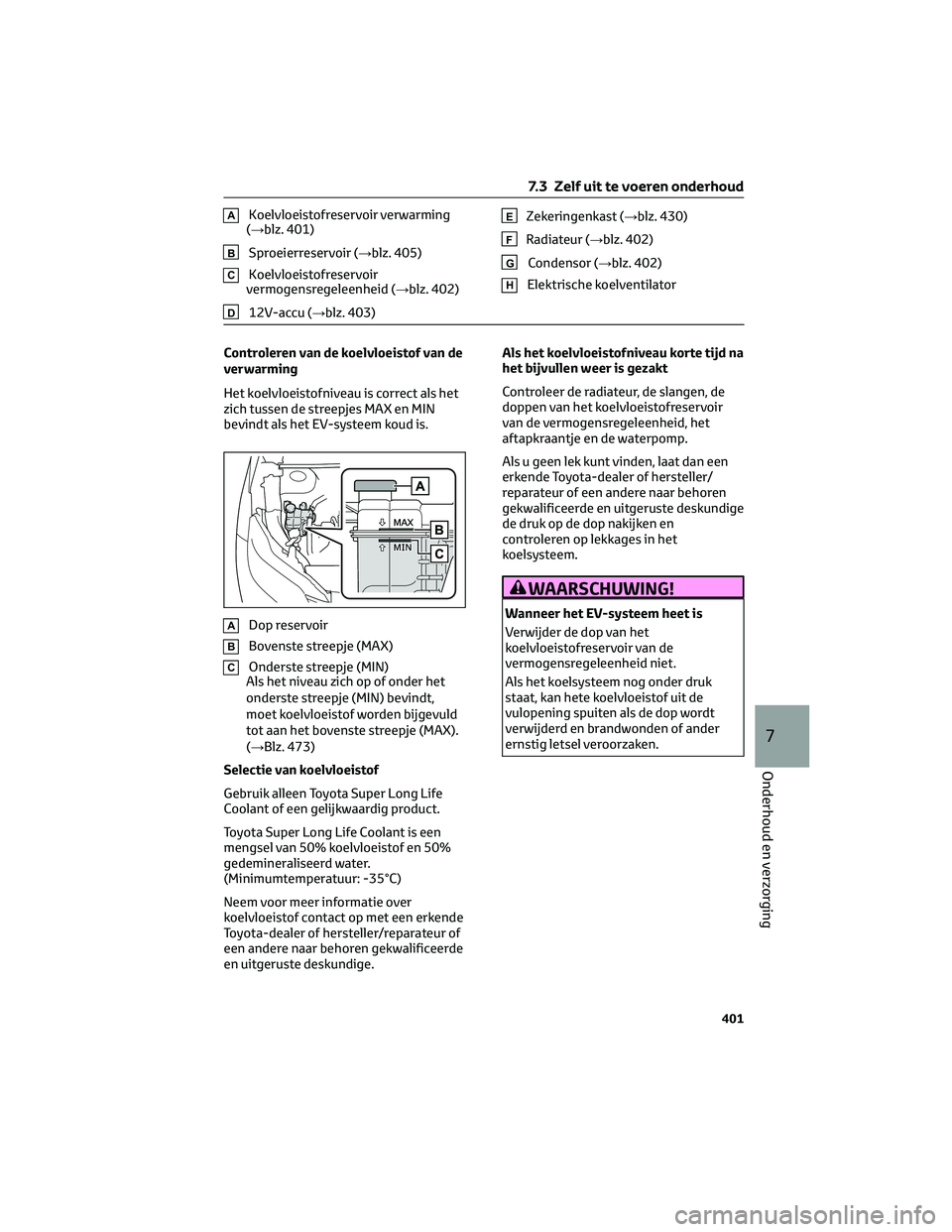

AKoelvloeistofreservoir verwarming
(→blz. 401)
BSproeierreservoir (→blz. 405)
CKoelvloeistofreservoir
vermogensregeleenheid (→blz. 402)
D12V-accu (→blz. 403)
EZekeringenkast (→blz. 430)
FRadiateur (→blz. 402)
GCondensor (→blz. 402)
HElektrische koelventilator
Controleren van de koelvloeistof van de
verwarming
Het koelvloeistofniveau is correct als het
zich tussen de streepjes MAX en MIN
bevindt als het EV-systeem koud is.
ADop reservoir
BBovenste streepje (MAX)
COnderste streepje (MIN)
Als het niveau zich op of onder het
onderste streepje (MIN) bevindt,
moet koelvloeistof worden bijgevuld
tot aan het bovenste streepje (MAX).
(→Blz. 473)
Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life
Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een
mengsel van 50% koelvloeistof en 50%
gedemineraliseerd water.
(Minimumtemperatuur: -35°C)
Neem voor meer informatie over
koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de
doppen van het koelvloeistofreservoir
van de vermogensregeleenheid, het
aftapkraantje en de waterpomp.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
de druk op de dop nakijken en
controleren op lekkages in het
koelsysteem.
WAARSCHUWING!
Wanneer het EV-systeem heet is
Verwijder de dop van het
koelvloeistofreservoir van de
vermogensregeleenheid niet.
Als het koelsysteem nog onder druk
staat, kan hete koelvloeistof uit de
vulopening spuiten als de dop wordt
verwijderd en brandwonden of ander
ernstig letsel veroorzaken.
7.3 Zelf uit te voeren onderhoud
401
7
Onderhoud en verzorging
Page 404 of 586

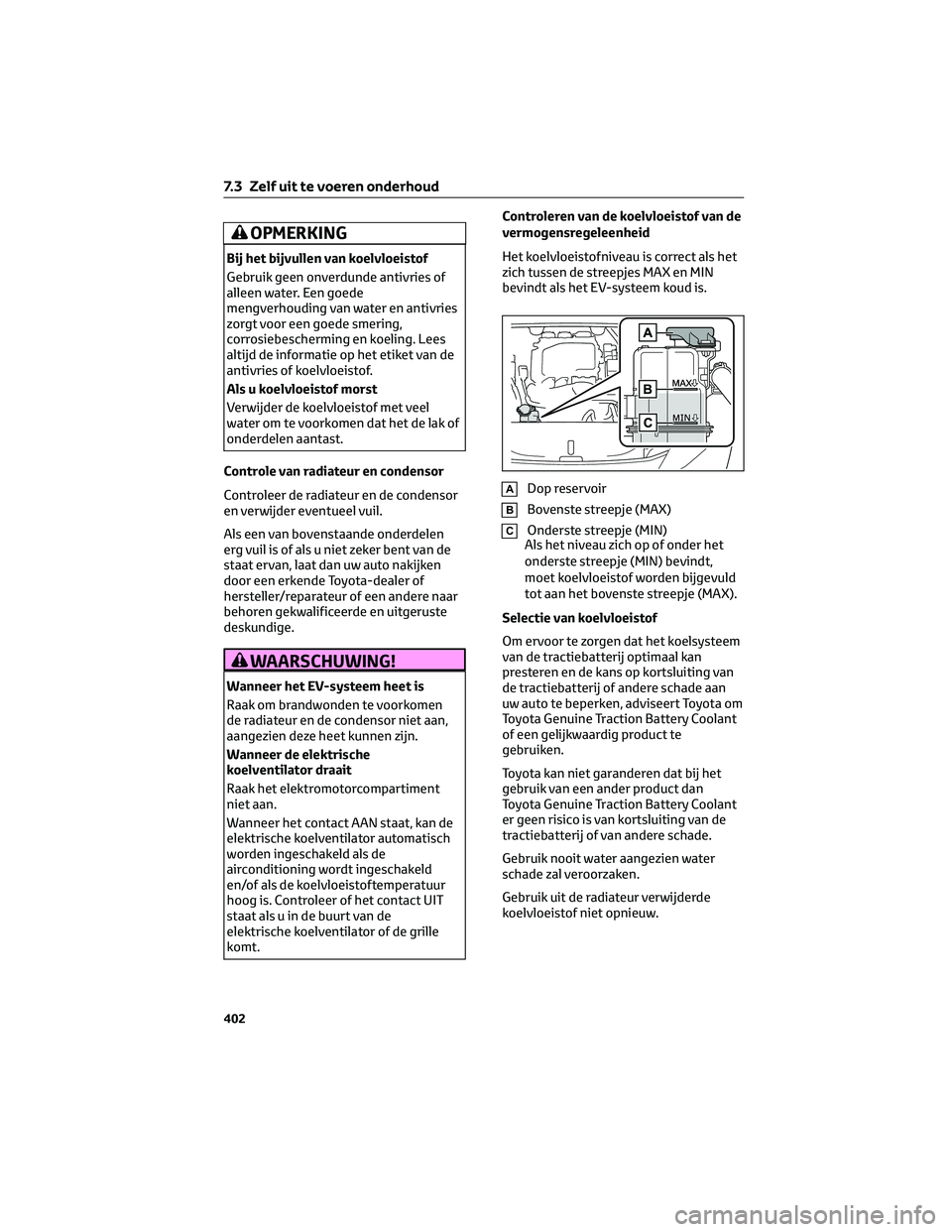

OPMERKING
Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede
mengverhouding van water en antivries
zorgt voor een goede smering,
corrosiebescherming en koeling. Lees
altijd de informatie op het etiket van de
antivries of koelvloeistof.
Als u koelvloeistof morst
Verwijder de koelvloeistof met veel
water om te voorkomen dat het de lak of
onderdelen aantast.
Controle van radiateur en condensor
Controleer de radiateur en de condensor
en verwijder eventueel vuil.
Als een van bovenstaande onderdelen
erg vuil is of als u niet zeker bent van de
staat ervan, laat dan uw auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
WAARSCHUWING!
Wanneer het EV-systeem heet is
Raak om brandwonden te voorkomen
de radiateur en de condensor niet aan,
aangezien deze heet kunnen zijn.
Wanneer de elektrische
koelventilator draait
Raak het elektromotorcompartiment
niet aan.
Wanneer het contact AAN staat, kan de
elektrische koelventilator automatisch
worden ingeschakeld als de
airconditioning wordt ingeschakeld
en/of als de koelvloeistoftemperatuur
hoog is. Controleer of het contact UIT
staat als u in de buurt van de
elektrische koelventilator of de grille
komt.Controleren van de koelvloeistof van de
vermogensregeleenheid
Het koelvloeistofniveau is correct als het
zich tussen de streepjes MAX en MIN
bevindt als het EV-systeem koud is.
ADop reservoir
BBovenste streepje (MAX)
COnderste streepje (MIN)
Als het niveau zich op of onder het
onderste streepje (MIN) bevindt,
moet koelvloeistof worden bijgevuld
tot aan het bovenste streepje (MAX).
Selectie van koelvloeistof
Om ervoor te zorgen dat het koelsysteem
van de tractiebatterij optimaal kan
presteren en de kans op kortsluiting van
de tractiebatterij of andere schade aan
uw auto te beperken, adviseert Toyota om
Toyota Genuine Traction Battery Coolant
of een gelijkwaardig product te
gebruiken.
Toyota kan niet garanderen dat bij het
gebruik van een ander product dan
Toyota Genuine Traction Battery Coolant
er geen risico is van kortsluiting van de
tractiebatterij of van andere schade.
Gebruik nooit water aangezien water
schade zal veroorzaken.
Gebruik uit de radiateur verwijderde
koelvloeistof niet opnieuw.
7.3 Zelf uit te voeren onderhoud
402
Page 475 of 586
WAARSCHUWING!(Vervolg)
• Houd kinderen uit de buurt van de
12V-accu.
Vervangen van de 12V-accu
• Wanneer de ontluchtingsnippel zich
in de buurt van de klembeugel
bevinden, kan er accuvloeistof (zuur)
lekken.
• Neem voor meer informatie over het
vervangen van de accu contact op
met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
OPMERKING
Omgaan met startkabels
Zorg er bij het aansluiten van de
startkabels voor dat deze niet verstrikt
raken in de koelventilator.

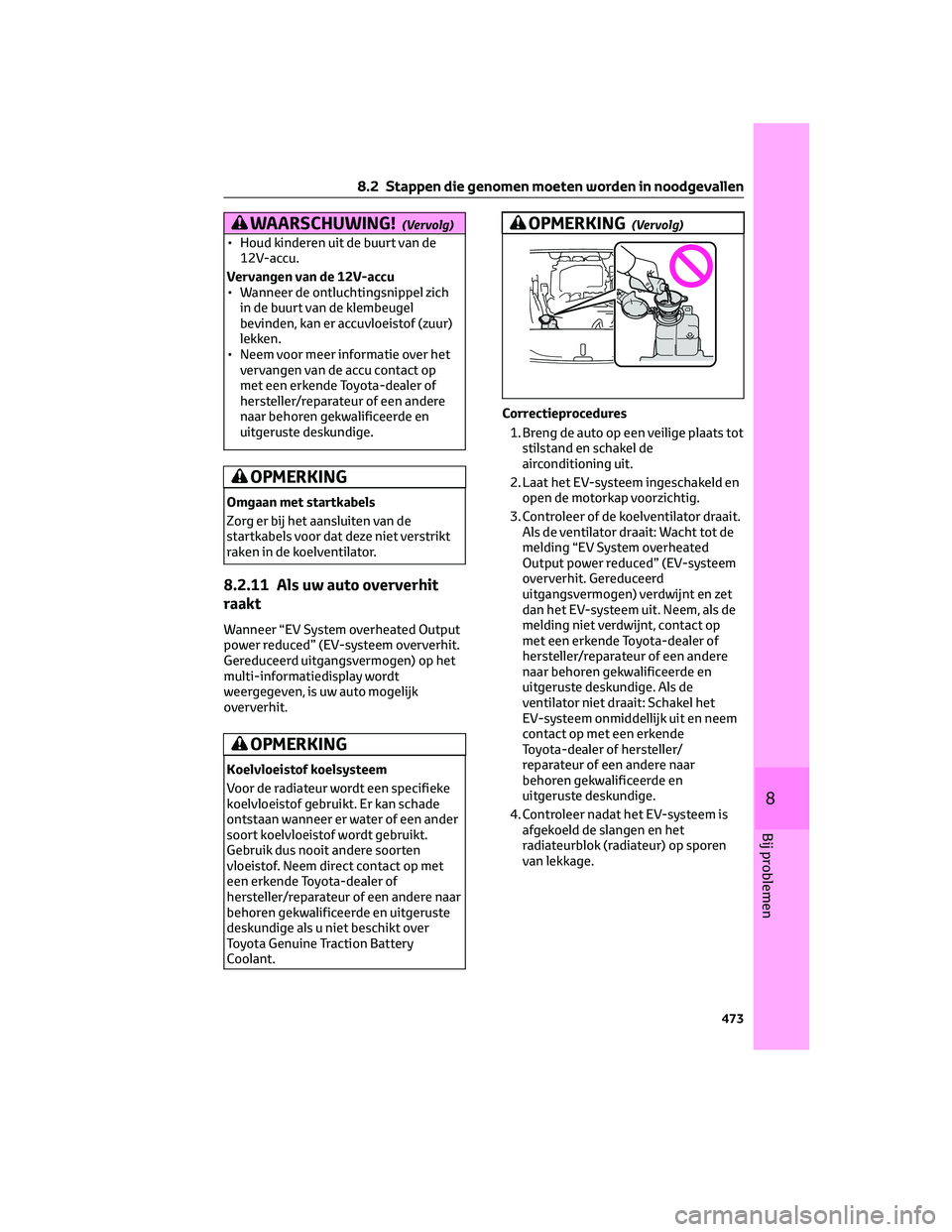

8.2.11 Als uw auto oververhit
raakt
Wanneer “EV System overheated Output
power reduced” (EV-systeem oververhit.
Gereduceerd uitgangsvermogen) op het
multi-informatiedisplay wordt
weergegeven, is uw auto mogelijk
oververhit.
OPMERKING
Koelvloeistof koelsysteem
Voor de radiateur wordt een specifieke
koelvloeistof gebruikt. Er kan schade
ontstaan wanneer er water of een ander
soort koelvloeistof wordt gebruikt.
Gebruik dus nooit andere soorten
vloeistof. Neem direct contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige als u niet beschikt over
Toyota Genuine Traction Battery
Coolant.
OPMERKING(Vervolg)
Correctieprocedures
1. Breng de auto op een veilige plaats tot
stilstand en schakel de
airconditioning uit.
2. Laat het EV-systeem ingeschakeld en
open de motorkap voorzichtig.
3. Controleer of de koelventilator draait.
Als de ventilator draait: Wacht tot de
melding “EV System overheated
Output power reduced” (EV-systeem
oververhit. Gereduceerd
uitgangsvermogen) verdwijnt en zet
dan het EV-systeem uit. Neem, als de
melding niet verdwijnt, contact op
met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige. Als de
ventilator niet draait: Schakel het
EV-systeem onmiddellijk uit en neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
4. Controleer nadat het EV-systeem is
afgekoeld de slangen en het
radiateurblok (radiateur) op sporen
van lekkage.
8.2 Stappen die genomen moeten worden in noodgevallen
473
8
Bij problemen
Page 476 of 586
ARadiateur
BKoelventilator
Neem bij lekkage van een grote
hoeveelheid koelvloeistof
onmiddellijk contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
5. Het koelvloeistofniveau is correct als
het zich tussen de streepjes MAX en
MIN bevindt.
AReservoir
BBovenste streepje (MAX)
COnderste streepje (MIN)
6. Als het koelvloeistofniveau te laag is,
vul dan bij met Toyota Genuine
Traction Battery Coolant.
Neem contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige als u niet
beschikt over Toyota Genuine Traction
Battery Coolant.1. Verwijder de bout.
2. Open de dop van het reservoir.
Laat de auto zo snel mogelijk nakijken
door de dichtstbijzijnde erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
WAARSCHUWING!
Een ongeval of letsel voorkomen bij
controles in de motorruimte van uw
auto
Neem de volgende
voorzorgsmaatregelen in acht.
Het niet in acht nemen van de
voorzorgsmaatregelen kan ernstig
letsel, zoals brandwonden, tot gevolg
hebben.
• Als er stoom onder de motorkap
vandaan komt, open de motorkap
dan niet voordat de stoom is
verdwenen. Het
elektromotorcompartiment kan zeer
heet zijn.
• Houd uw handen en kleding (met
name stropdassen, sjaals en dassen)
uit de buurt van de ventilator. Als u
dit niet doet, kunnen uw handen of
kleding bekneld raken, wat kan
leiden tot ernstig letsel.
• Draai de dop van het
koelvloeistofreservoir niet los als
het EV-systeem en de radiateur heet
zijn. Er kan hete stoom of
koelvloeistof uit spuiten.
8.2 Stappen die genomen moeten worden in noodgevallen
474
Page 481 of 586

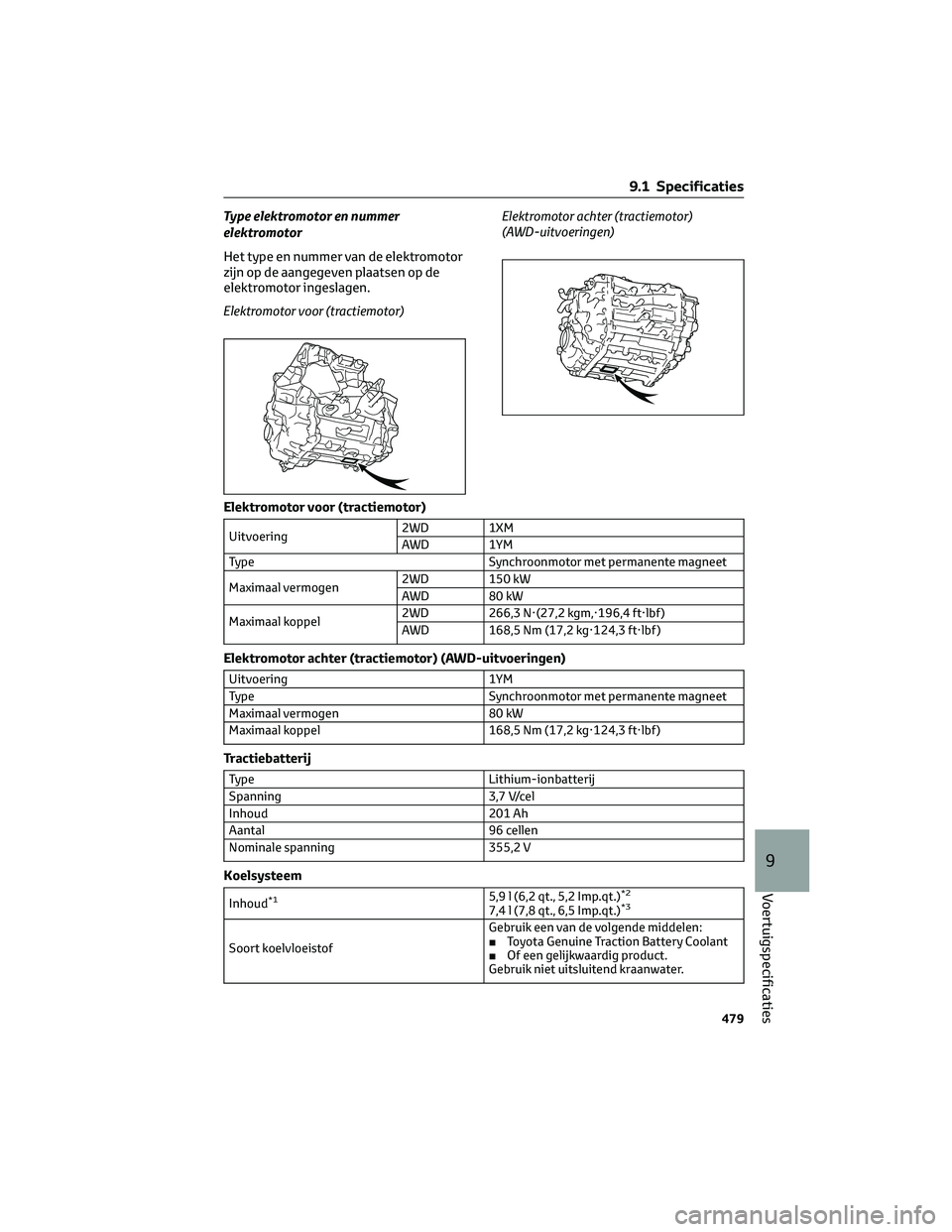

Type elektromotor en nummer
elektromotor
Het type en nummer van de elektromotor
zijn op de aangegeven plaatsen op de
elektromotor ingeslagen.
Elektromotor voor (tractiemotor)Elektromotor achter (tractiemotor)
(AWD-uitvoeringen)
Elektromotor voor (tractiemotor)
Uitvoering2WD 1XM
AWD 1YM
Type Synchroonmotor met permanente magneet
Maximaal vermogen2WD 150 kW
AWD 80 kW
Maximaal koppel2WD 266,3 N·(27,2 kgm,·196,4 ft·lbf )
AWD 168,5 Nm (17,2 kg·124,3 ft·lbf )
Elektromotor achter (tractiemotor) (AWD-uitvoeringen)
Uitvoering 1YM
Type Synchroonmotor met permanente magneet
Maximaal vermogen 80 kW
Maximaal koppel 168,5 Nm (17,2 kg·124,3 ft·lbf )
Tractiebatterij
Type Lithium-ionbatterij
Spanning 3,7 V/cel
Inhoud 201 Ah
Aantal 96 cellen
Nominale spanning 355,2 V
Koelsysteem
Inhoud*15,9 l (6,2 qt., 5,2 Imp.qt.)*2
7,4 l (7,8 qt., 6,5 Imp.qt.)*3
Soort koelvloeistofGebruik een van de volgende middelen:
■Toyota Genuine Traction Battery Coolant
■Of een gelijkwaardig product.
Gebruik niet uitsluitend kraanwater.
9.1 Specificaties
479
9
Voertuigspecificaties

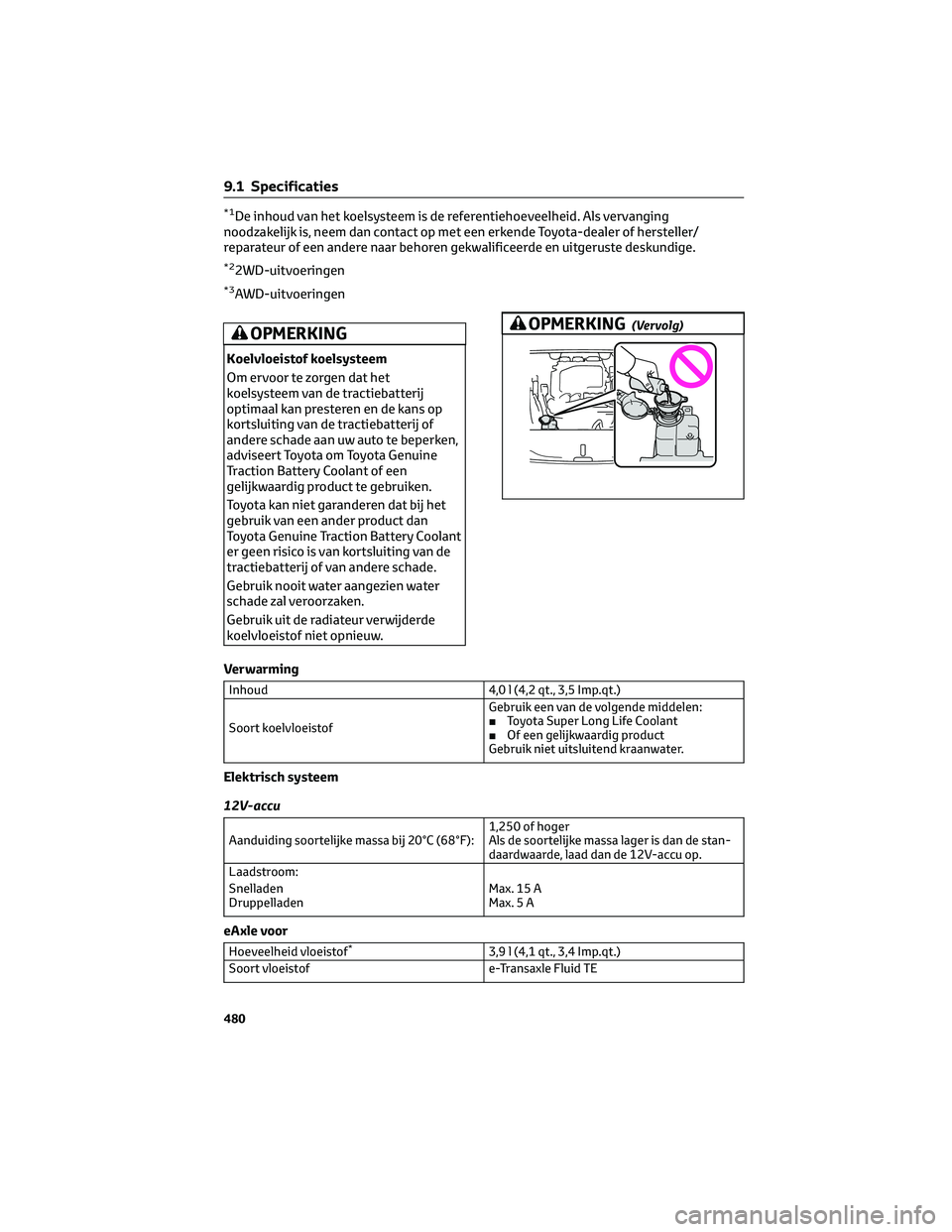

Page 482 of 586
*1De inhoud van het koelsysteem is de referentiehoeveelheid. Als vervanging
noodzakelijk is, neem dan contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
*22WD-uitvoeringen
*3AWD-uitvoeringen
OPMERKING
Koelvloeistof koelsysteem
Om ervoor te zorgen dat het
koelsysteem van de tractiebatterij
optimaal kan presteren en de kans op
kortsluiting van de tractiebatterij of
andere schade aan uw auto te beperken,
adviseert Toyota om Toyota Genuine
Traction Battery Coolant of een
gelijkwaardig product te gebruiken.
Toyota kan niet garanderen dat bij het
gebruik van een ander product dan
Toyota Genuine Traction Battery Coolant
er geen risico is van kortsluiting van de
tractiebatterij of van andere schade.
Gebruik nooit water aangezien water
schade zal veroorzaken.
Gebruik uit de radiateur verwijderde
koelvloeistof niet opnieuw.
OPMERKING(Vervolg)
Verwarming
Inhoud 4,0 l (4,2 qt., 3,5 Imp.qt.)
Soort koelvloeistof Gebruik een van de volgende middelen:
■
Toyota Super Long Life Coolant
■ Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Elektrisch systeem
12V-accu
Aanduiding soortelijke massa bij 20°C (68°F): 1,250 of hoger
Als de soortelijke massa lager is dan de stan-
daardwaarde, laad dan de 12V-accu op.
Laadstroom:
Snelladen
Druppelladen Max. 15 A
Max.5A
eAxle voor
Hoeveelheid vloeistof*3,9 l (4,1 qt., 3,4 Imp.qt.)
Soort vloeistof e-Transaxle Fluid TE
9.1 Specificaties
480
