3
Owner’s Manual_Europe_M9A891_it

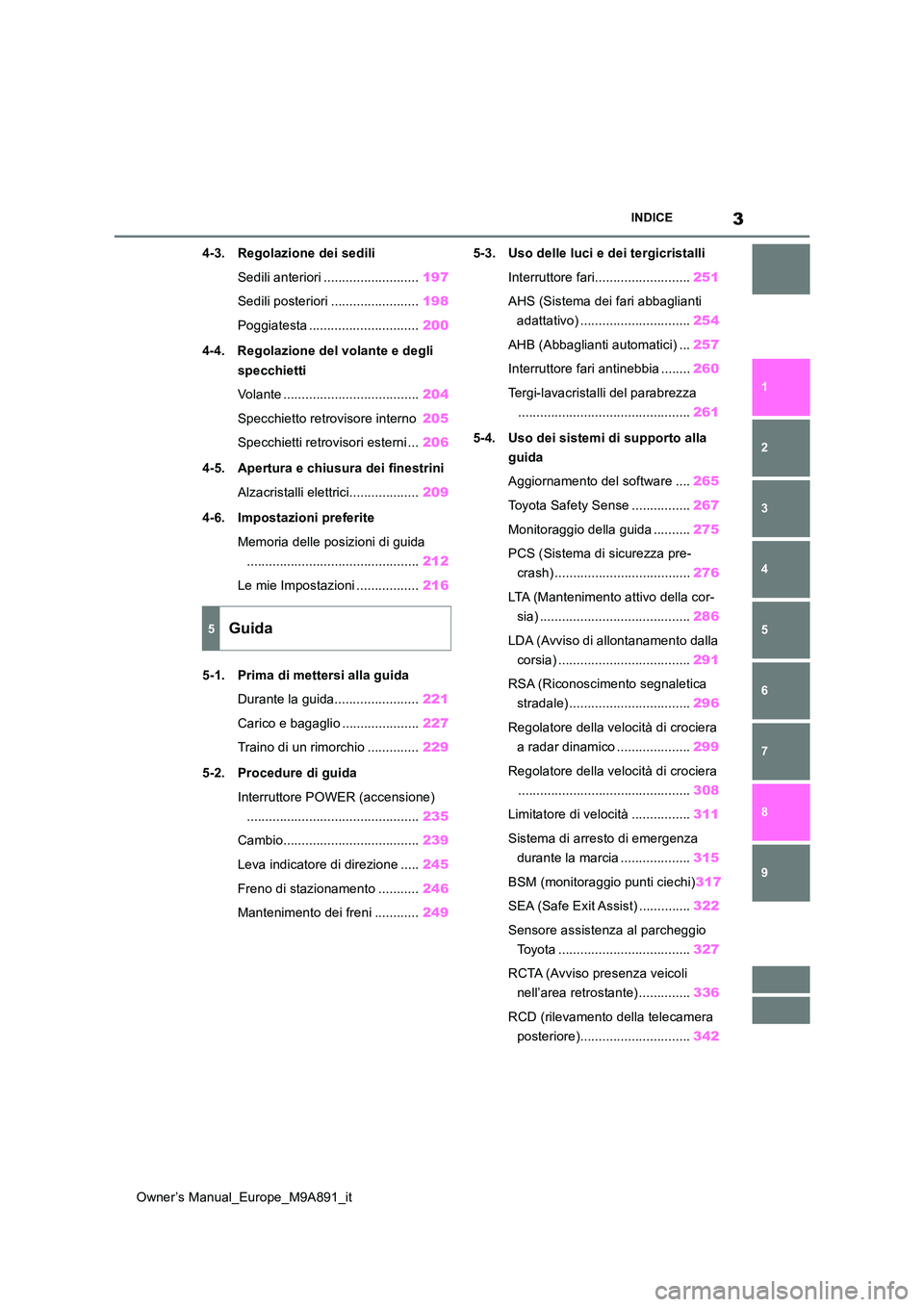

INDICE
1
6
5
4
3
2
7
8
9
4-3. Regolazione dei sedili
Sedili anteriori .......................... 197
Sedili posteriori ........................ 198
Poggiatesta .............................. 200
4-4. Regolazione del volante e degli
specchietti
Volante ..................................... 204
Specchietto retrovisore interno 205
Specchietti retrovisori esterni ... 206
4-5. Apertura e chiusura dei finestrini
Alzacristalli elettrici................... 209
4-6. Impostazioni preferite
Memoria delle posizioni di guida
............................................... 212
Le mie Impostazioni ................. 216
5-1. Prima di mettersi alla guida
Durante la guida....................... 221
Carico e bagaglio ..................... 227
Traino di un rimorchio .............. 229
5-2. Procedure di guida
Interruttore POWER (accensione)
............................................... 235
Cambio..................................... 239
Leva indicatore di direzione ..... 245
Freno di stazionamento ........... 246
Mantenimento dei freni ............ 249
5-3. Uso delle luci e dei tergicristalli
Interruttore fari.......................... 251
AHS (Sistema dei fari abbaglianti
adattativo) .............................. 254
AHB (Abbaglianti automatici) ... 257
Interruttore fari antinebbia ........ 260
Tergi-lavacristalli del parabrezza
............................................... 261
5-4. Uso dei sistemi di supporto alla
guida
Aggiornamento del software .... 265
Toyota Safety Sense ................ 267
Monitoraggio della guida .......... 275
PCS (Sistema di sicurezza pre-
crash) ..................................... 276
LTA (Mantenimento attivo della cor-
sia) ......................................... 286
LDA (Avviso di allontanamento dalla
corsia) .................................... 291
RSA (Riconoscimento segnaletica
stradale) ................................. 296
Regolatore della velocità di crociera
a radar dinamico .................... 299
Regolatore della velocità di crociera
............................................... 308
Limitatore di velocità ................ 311
Sistema di arresto di emergenza
durante la marcia ................... 315
BSM (monitoraggio punti ciechi) 317
SEA (Safe Exit Assist) .............. 322
Sensore assistenza al parcheggio
Toyota .................................... 327
RCTA (Avviso presenza veicoli
nell’area retrostante) .............. 336
RCD (rilevamento della telecamera
posteriore).............................. 342

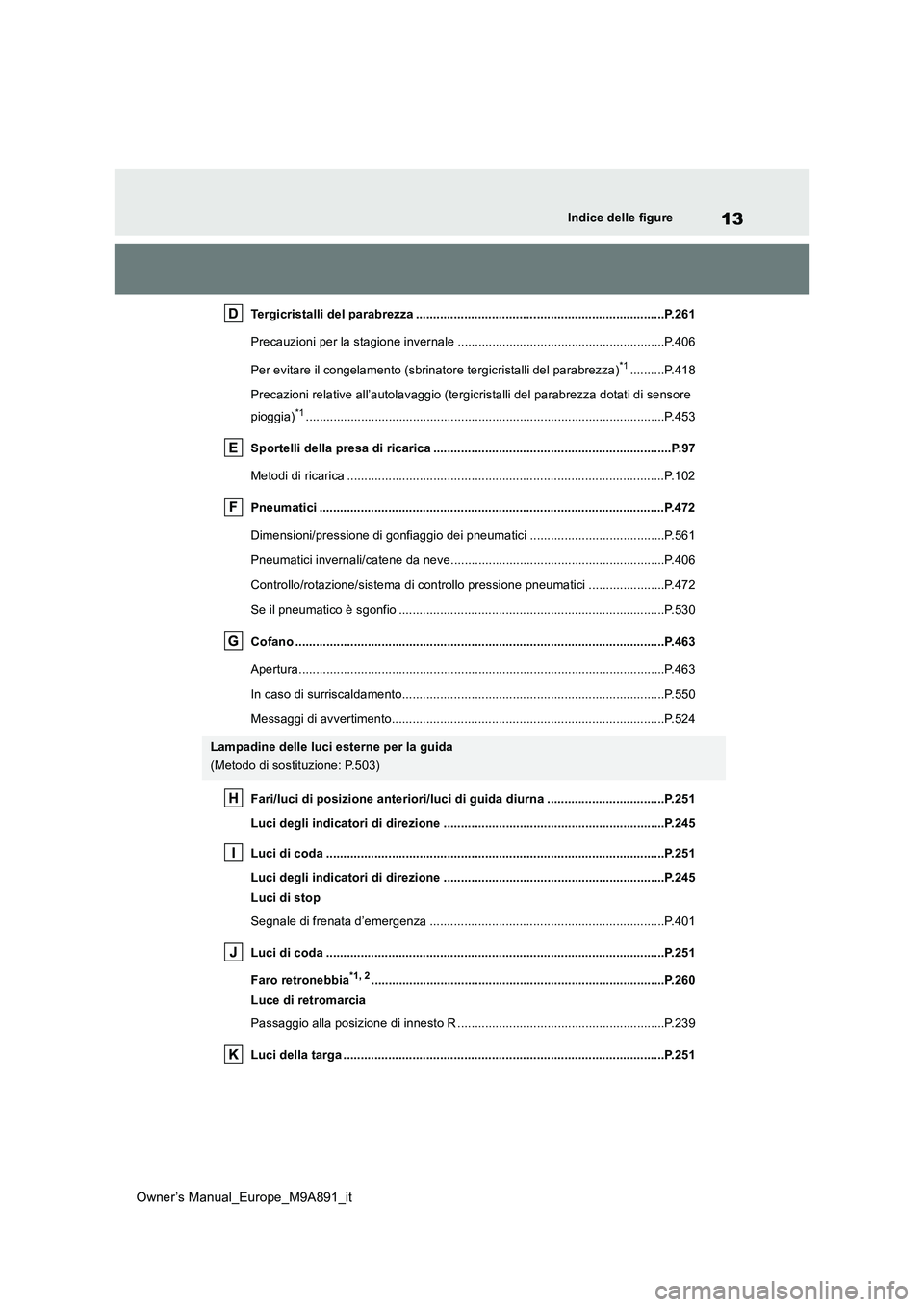

5Guida

13
Owner’s Manual_Europe_M9A891_it
Indice delle figure
Tergicristalli del parabrezza ........................................................................P.261
Precauzioni per la stagione invernale .......................... ..................................P.406
Per evitare il congelamento (sbrinatore tergicristalli del para brezza)*1..........P.418
Precazioni relative all’autolav aggio (tergicristalli del parabrezza dotati di sensore
pioggia)*1............................................................... .........................................P.453
Sportelli della presa di ricarica .............................. .......................................P.97
Metodi di ricarica ............................................. ...............................................P.102
Pneumatici ..................................................... ...............................................P.472
Dimensioni/pressione di gonfiaggio dei pneumatici .............. .........................P.561
Pneumatici invernali/catene da neve............................ ..................................P.406
Controllo/rotazione/sistema di controllo pressione pneumatici .. ....................P.472
Se il pneumatico è sgonfio ..................................... ........................................P.530
Cofano ......................................................... ..................................................P.463
Apertura....................................................... ...................................................P.463
In caso di surriscaldamento.................................... ........................................P.550
Messaggi di avvertimento....................................... ........................................P.524
Fari/luci di posizione anteriori/luci di guida diurna .......... ........................P.251
Luci degli indicatori di direzione ............................. ...................................P.245
Luci di coda ................................................... ...............................................P.251
Luci degli indicatori di direzione ............................. ...................................P.245
Luci di stop
Segnale di frenata d’emergenza ................................. ...................................P.401
Luci di coda ................................................... ...............................................P.251
Faro retronebbia*1, 2............................................................... ......................P.260
Luce di retromarcia
Passaggio alla posizione di innesto R .......................... ..................................P.239
Luci della targa ............................................... ..............................................P.251
Lampadine delle luci esterne per la guida
(Metodo di sostituzione: P.503)

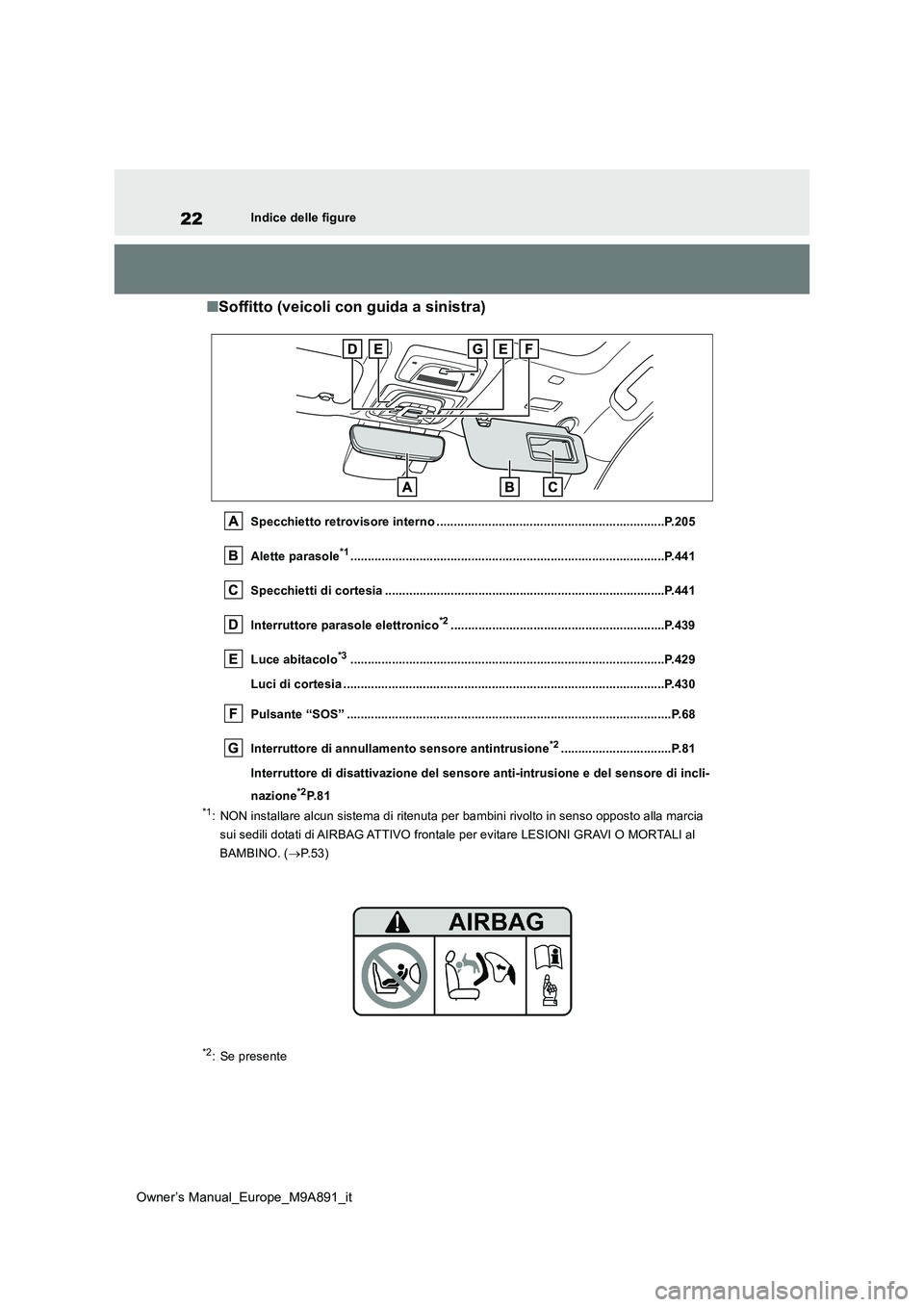

22
Owner’s Manual_Europe_M9A891_it
Indice delle figure
■Soffitto (veicoli con guida a sinistra)
Specchietto retrovisore interno ..................................................................P.205
Alette parasole*1............................................................... ............................P.441
Specchietti di cortesia ........................................ .........................................P.441
Interruttore parasole elettronico*2..............................................................P .439
Luce abitacolo*3............................................................... ............................P.429
Luci di cortesia ............................................... ..............................................P.430
Pulsante “SOS” ................................................. .............................................P.68
Interruttore di annullamento sensore antintrusione*2................................P.81
Interruttore di disattivazione del sensore anti-intrusione e de l sensore di incli-
nazione*2P. 8 1*1: NON installare alcun sistema di ritenuta per bambini rivolto i n senso opposto alla marcia
sui sedili dotati di AIRBAG ATTIVO frontale per evitare LESIONI GRAVI O MORTALI al
BAMBINO. ( P. 5 3 )
*2: Se presente

30
Owner’s Manual_Europe_M9A891_it
Indice delle figure

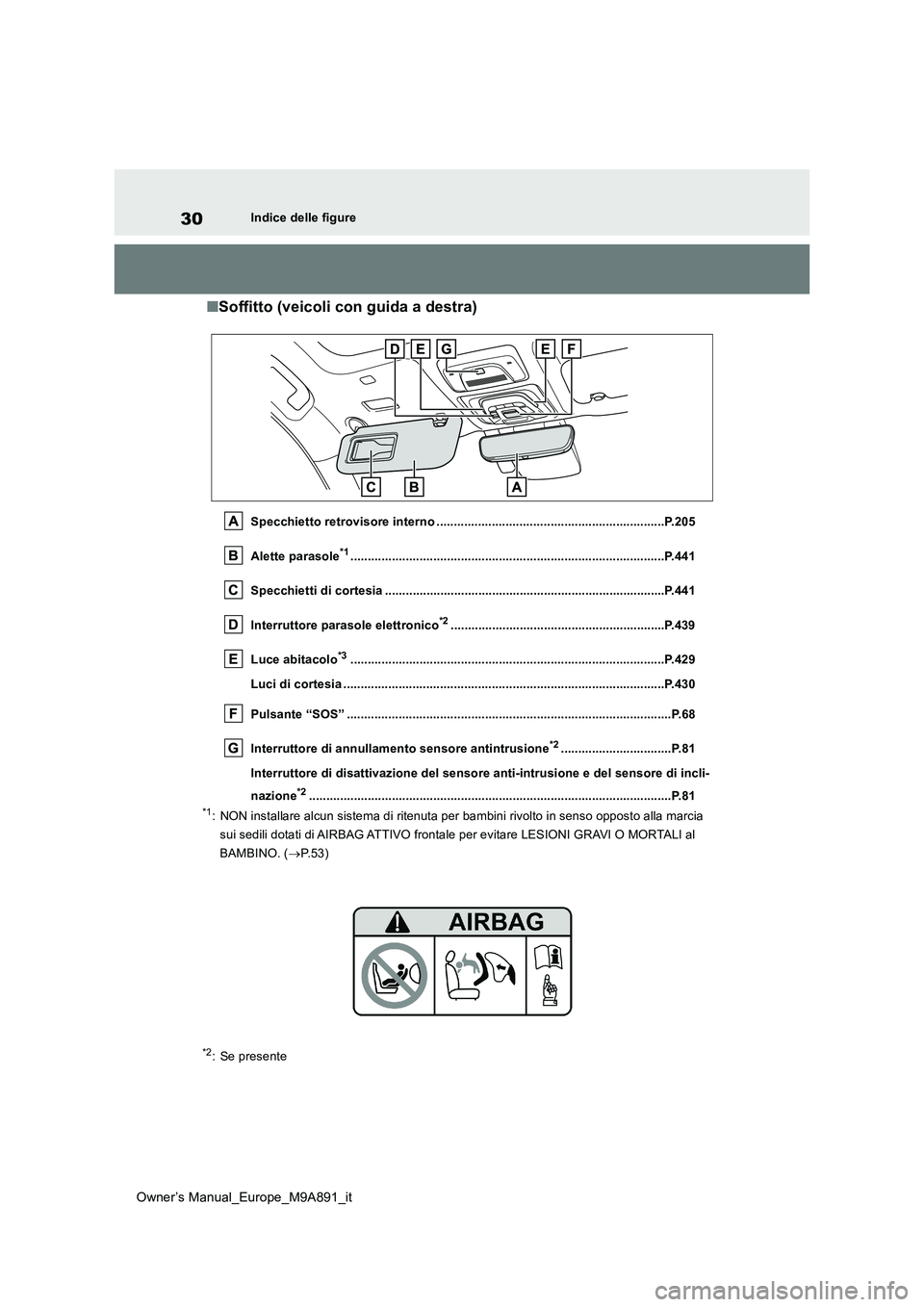

■Soffitto (veicoli con guida a destra)
Specchietto retrovisore interno ..................................................................P.205
Alette parasole*1............................................................... ............................P.441
Specchietti di cortesia ........................................ .........................................P.441
Interruttore parasole elettronico*2..............................................................P .439
Luce abitacolo*3............................................................... ............................P.429
Luci di cortesia ............................................... ..............................................P.430
Pulsante “SOS” ................................................. .............................................P.68
Interruttore di annullamento sensore antintrusione*2................................P.81
Interruttore di disattivazione del sensore anti-intrusione e de l sensore di incli-
nazione*2............................................................... ..........................................P.81*1: NON installare alcun sistema di ritenuta per bambini rivolto in senso opposto alla marcia
sui sedili dotati di AIRBAG ATTIVO frontale per evitare LESIONI GRAVI O MORTALI al
BAMBINO. ( P. 5 3 )
*2: Se presente

42
Owner’s Manual_Europe_M9A891_it
1-1. Per un utilizzo sicuro
Possono contribuire a proteggere il lato della testa e il collo degli occupanti dei sedili anteriori

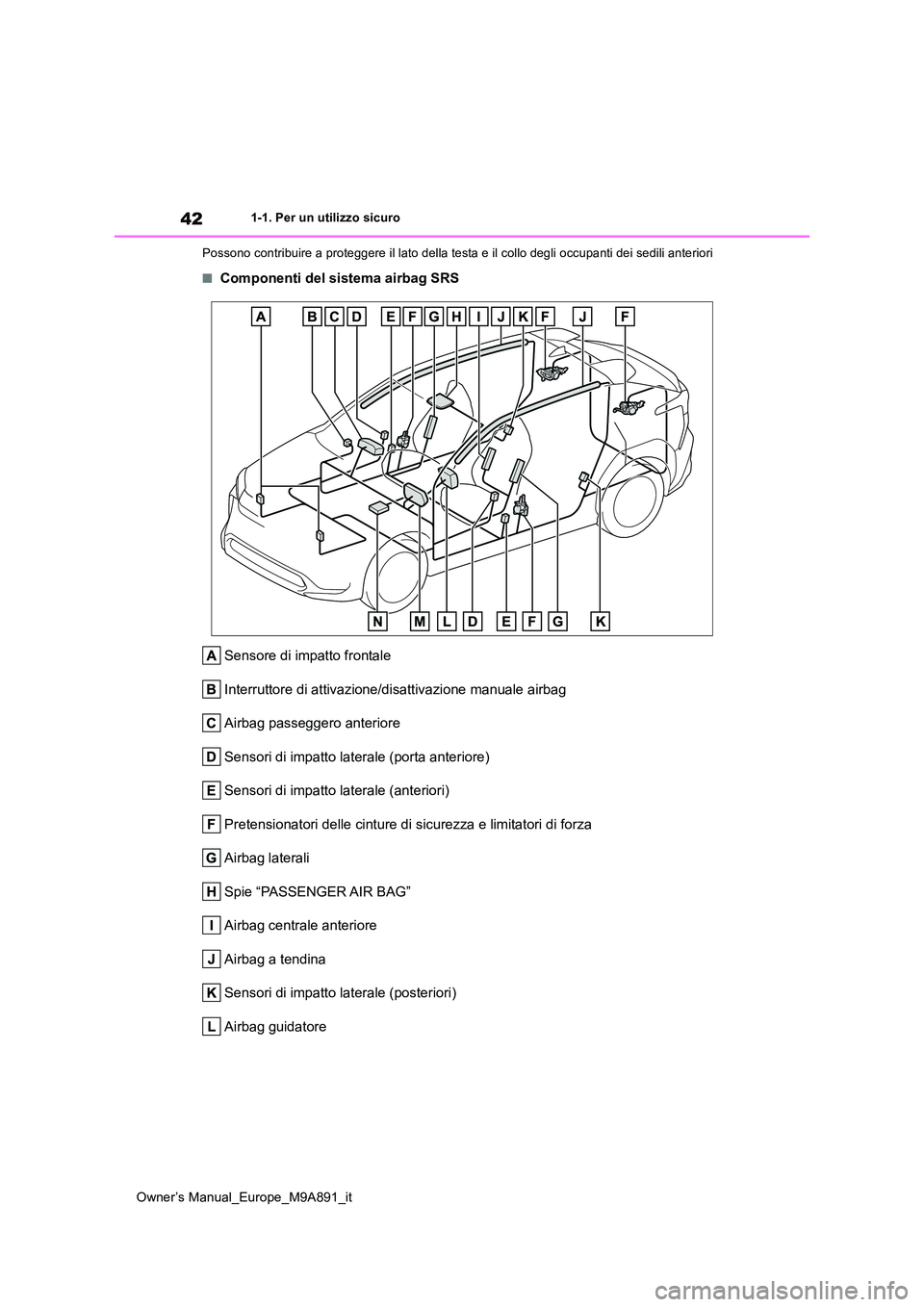

■Componenti del sistema airbag SRS
Sensore di impatto frontale
Interruttore di attivazione/disattivazione manuale airbag
Airbag passeggero anteriore
Sensori di impatto laterale (porta anteriore)
Sensori di impatto laterale (anteriori)
Pretensionatori delle cinture di sicurezza e limitatori di forz a
Airbag laterali
Spie “PASSENGER AIR BAG”
Airbag centrale anteriore
Airbag a tendina
Sensori di impatto laterale (posteriori)
Airbag guidatore

43
1
Owner’s Manual_Europe_M9A891_it
1-1. Per un utilizzo sicuro
Per la sicurezza e l’incolumità

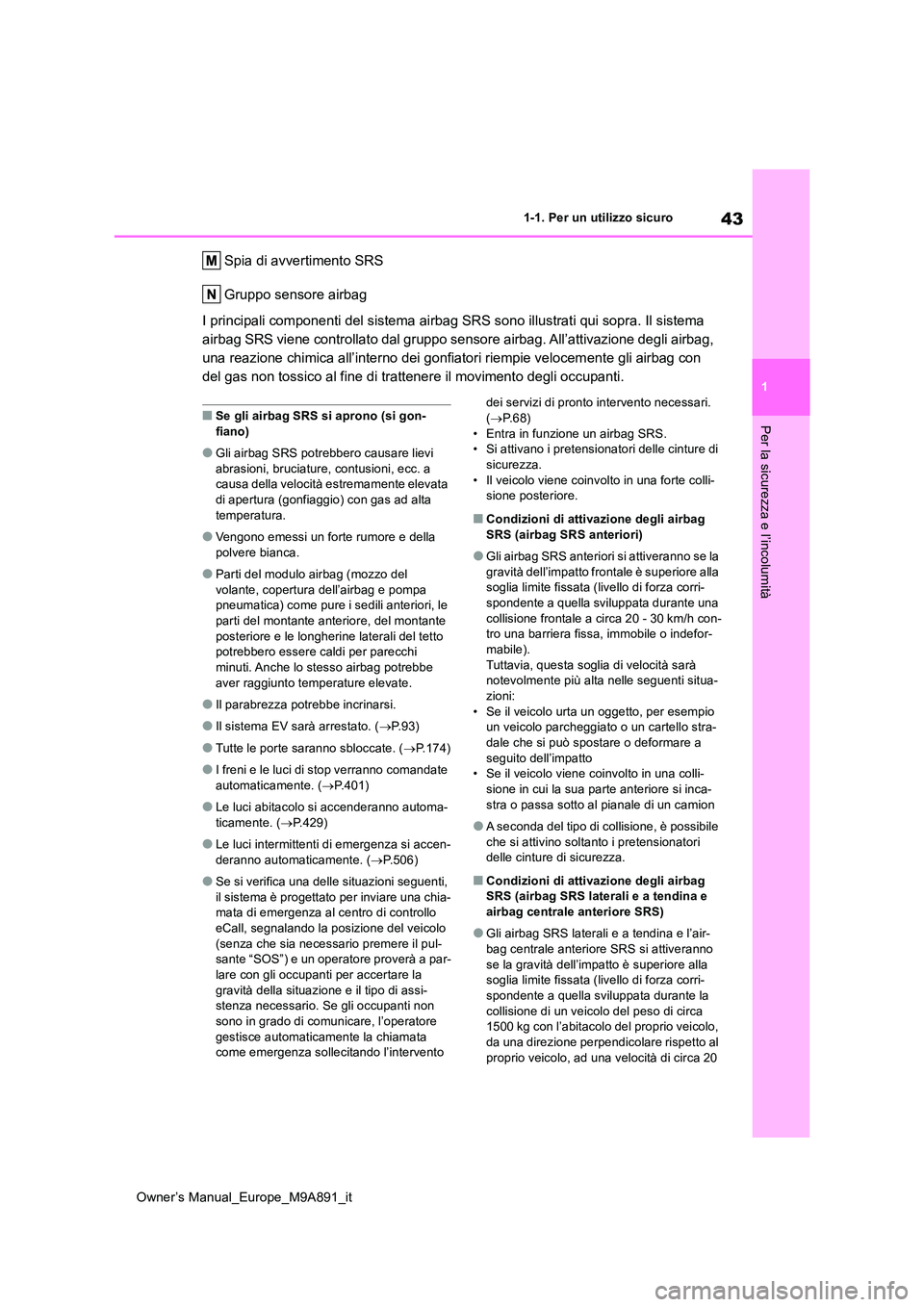

Spia di avvertimento SRS
Gruppo sensore airbag
I principali componenti del sistema airbag SRS sono illustrati qui sopra. Il sistema
airbag SRS viene controllato dal gruppo sensore airbag. All’att ivazione degli airbag,
una reazione chimica all’interno dei gonfiatori riempie velocem ente gli airbag con
del gas non tossico al fine di trattenere il movimento degli oc cupanti.
■Se gli airbag SRS si aprono (si gon-
fiano)
●Gli airbag SRS potrebbero causare lievi
abrasioni, bruciature, contusioni, ecc. a causa della velocità estremamente elevata di apertura (gonfiaggio) con gas ad alta
temperatura.
●Vengono emessi un forte rumore e della
polvere bianca.
●Parti del modulo airbag (mozzo del
volante, copertura dell’airbag e pompa pneumatica) come pure i sedili anteriori, le parti del montante anteriore, del montante
posteriore e le longherine laterali del tetto potrebbero essere caldi per parecchi minuti. Anche lo stesso airbag potrebbe
aver raggiunto temperature elevate.
●Il parabrezza potrebbe incrinarsi.
●Il sistema EV sarà arrestato. ( P.93)
●Tutte le porte saranno sbloccate. (P.174)
●I freni e le luci di stop verranno comandate
automaticamente. ( P.401)
●Le luci abitacolo si accenderanno automa-
ticamente. ( P.429)
●Le luci intermittenti di emergenza si accen-
deranno automaticamente. ( P.506)
●Se si verifica una delle situazioni seguenti,
il sistema è progettato per inviare una chia- mata di emergenza al centro di controllo eCall, segnalando la posizione del veicolo
(senza che sia necessario premere il pul- sante “SOS”) e un operatore proverà a par-lare con gli occupanti per accertare la
gravità della situazione e il tipo di assi- stenza necessario. Se gli occupanti non sono in grado di comunicare, l’operatore
gestisce automaticamente la chiamata come emergenza sollecitando l’intervento
dei servizi di pronto intervento necessari.
( P.68) • Entra in funzione un airbag SRS.• Si attivano i pretensionatori delle cinture di
sicurezza. • Il veicolo viene coinvolto in una forte colli-sione posteriore.
■Condizioni di attivazione degli airbag
SRS (airbag SRS anteriori)
●Gli airbag SRS anteriori si attiveranno se la
gravità dell’impatto frontale è superiore alla soglia limite fissata (livello di forza corri-spondente a quella sviluppata durante una
collisione frontale a circa 20 - 30 km/h con- tro una barriera fissa, immobile o indefor-mabile).
Tuttavia, questa soglia di velocità sarà notevolmente più alta nelle seguenti situa-zioni:
• Se il veicolo urta un oggetto, per esempio un veicolo parcheggiato o un cartello stra-dale che si può spostare o deformare a
seguito dell’impatto • Se il veicolo viene coinvolto in una colli-sione in cui la sua parte anteriore si inca-
stra o passa sotto al pianale di un camion
●A seconda del tipo di collisione, è possibile
che si attivino soltanto i pretensionatori delle cinture di sicurezza.
■Condizioni di attivazione degli airbag SRS (airbag SRS laterali e a tendina e
airbag centrale anteriore SRS)
●Gli airbag SRS laterali e a tendina e l’air-
bag centrale anteriore SRS si attiveranno se la gravità dell’impatto è superiore alla soglia limite fissata (livello di forza corri-
spondente a quella sviluppata durante la collisione di un veicolo del peso di circa 1500 kg con l’abitacolo del proprio veicolo,
da una direzione perpendicolare rispetto al proprio veicolo, ad una velocità di circa 20

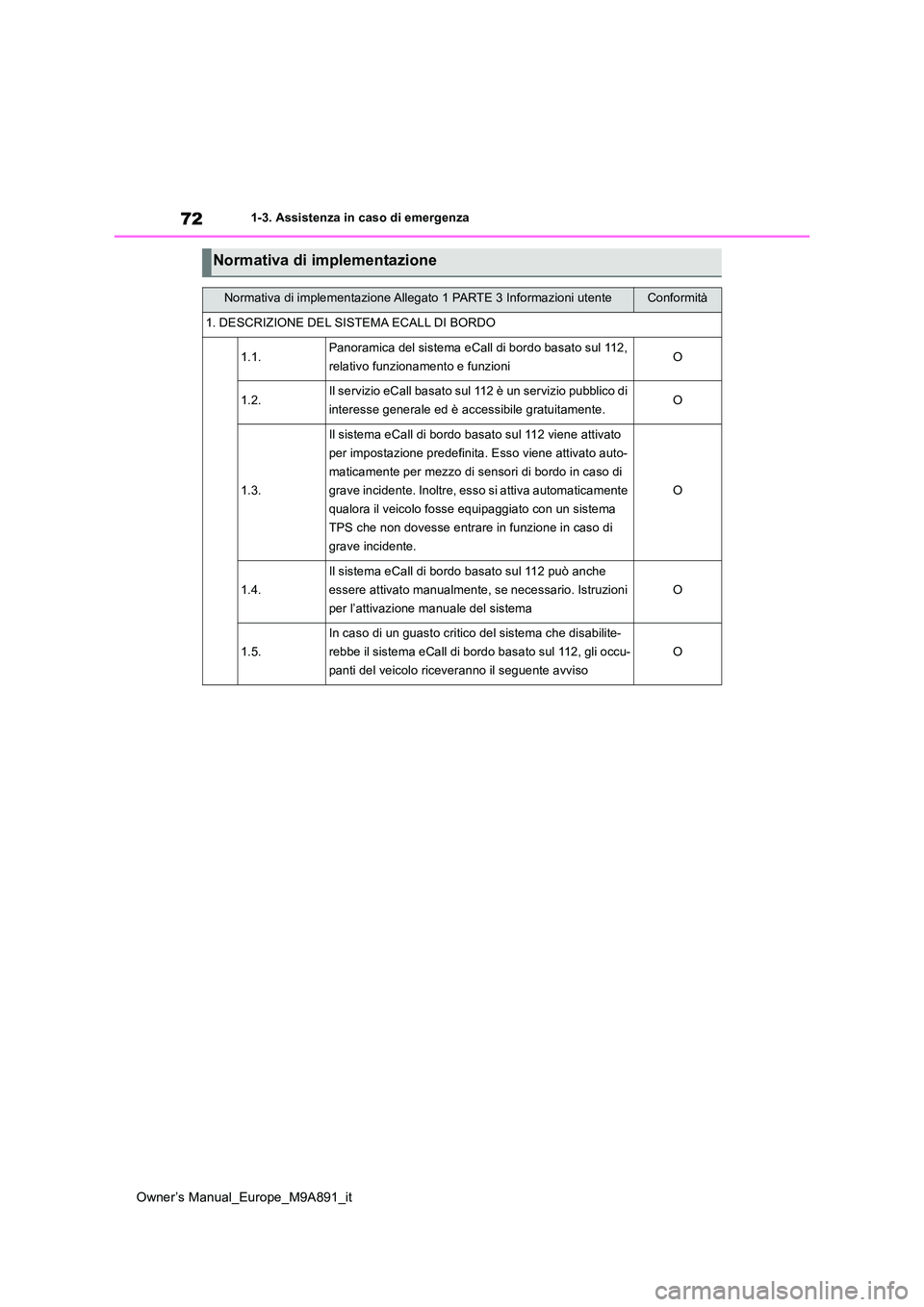

72
Owner’s Manual_Europe_M9A891_it
1-3. Assistenza in caso di emergenza
Normativa di implementazione
Normativa di implementazione Allegato 1 PARTE 3 Informazioni utenteConformità
1. DESCRIZIONE DEL SISTEMA ECALL DI BORDO
1.1.Panoramica del sistema eCall di bordo basato sul 112,
relativo funzionamento e funzioniO
1.2.Il servizio eCall basato sul 112 è un servizio pubblico di
interesse generale ed è accessibile gratuitamente.O
1.3.
Il sistema eCall di bordo basato sul 112 viene attivato
per impostazione predefinita. Esso viene attivato auto-
maticamente per mezzo di sensori di bordo in caso di
grave incidente. Inoltre, esso si attiva automaticamente
qualora il veicolo fosse equipaggiato con un sistema
TPS che non dovesse entrare in funzione in caso di
grave incidente.
O
1.4.
Il sistema eCall di bordo basato sul 112 può anche
essere attivato manualmente, se necessario. Istruzioni
per l’attivazione manuale del sistema
O
1.5.
In caso di un guasto critico del sistema che disabilite-
rebbe il sistema eCall di bordo basato sul 112, gli occu-
panti del veicolo riceveranno il seguente avviso
O

79
1
Owner’s Manual_Europe_M9A891_it

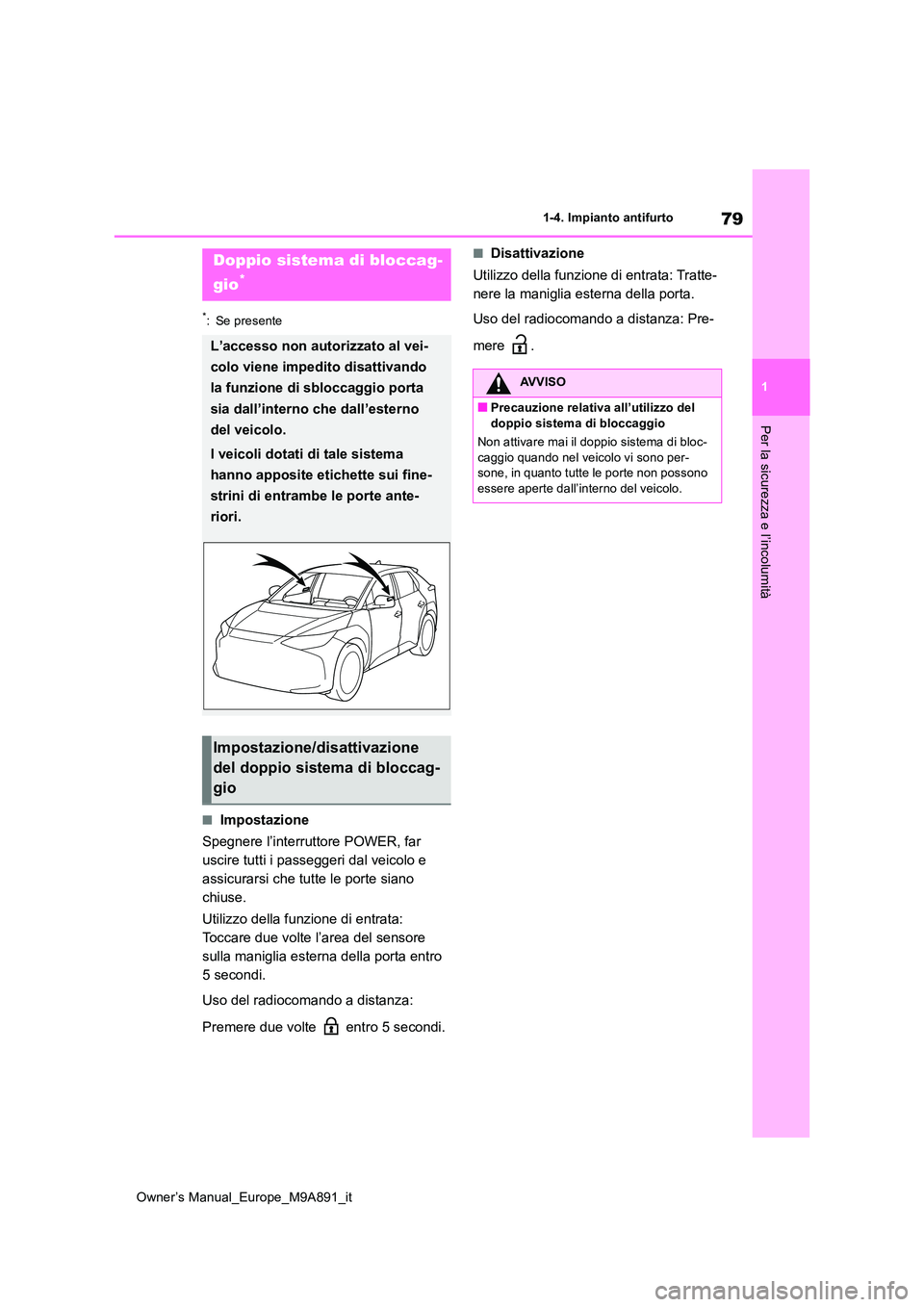

1-4. Impianto antifurto
Per la sicurezza e l’incolumità
*: Se presente
■Impostazione
Spegnere l’interruttore POWER, far
uscire tutti i passeggeri dal veicolo e
assicurarsi che tutte le porte siano
chiuse.
Utilizzo della funzione di entrata:
Toccare due volte l’area del sensore
sulla maniglia esterna della porta entro
5 secondi.
Uso del radiocomando a distanza:
Premere due volte entro 5 secondi.
■Disattivazione
Utilizzo della funzione di entrata: Tratte-
nere la maniglia esterna della porta.
Uso del radiocomando a distanza: Pre-
mere .
Doppio sistema di bloccag-
gio*
L’accesso non autorizzato al vei-
colo viene impedito disattivando
la funzione di sbloccaggio porta
sia dall’interno che dall’esterno
del veicolo.
I veicoli dotati di tale sistema
hanno apposite etichette sui fine-
strini di entrambe le porte ante-
riori.
Impostazione/disattivazione
del doppio sistema di bloccag-
gio
AVVISO
■Precauzione relativa all’utilizzo del
doppio sistema di bloccaggio
Non attivare mai il doppio sistema di bloc- caggio quando nel veicolo vi sono per-sone, in quanto tutte le porte non possono
essere aperte dall’interno del veicolo.

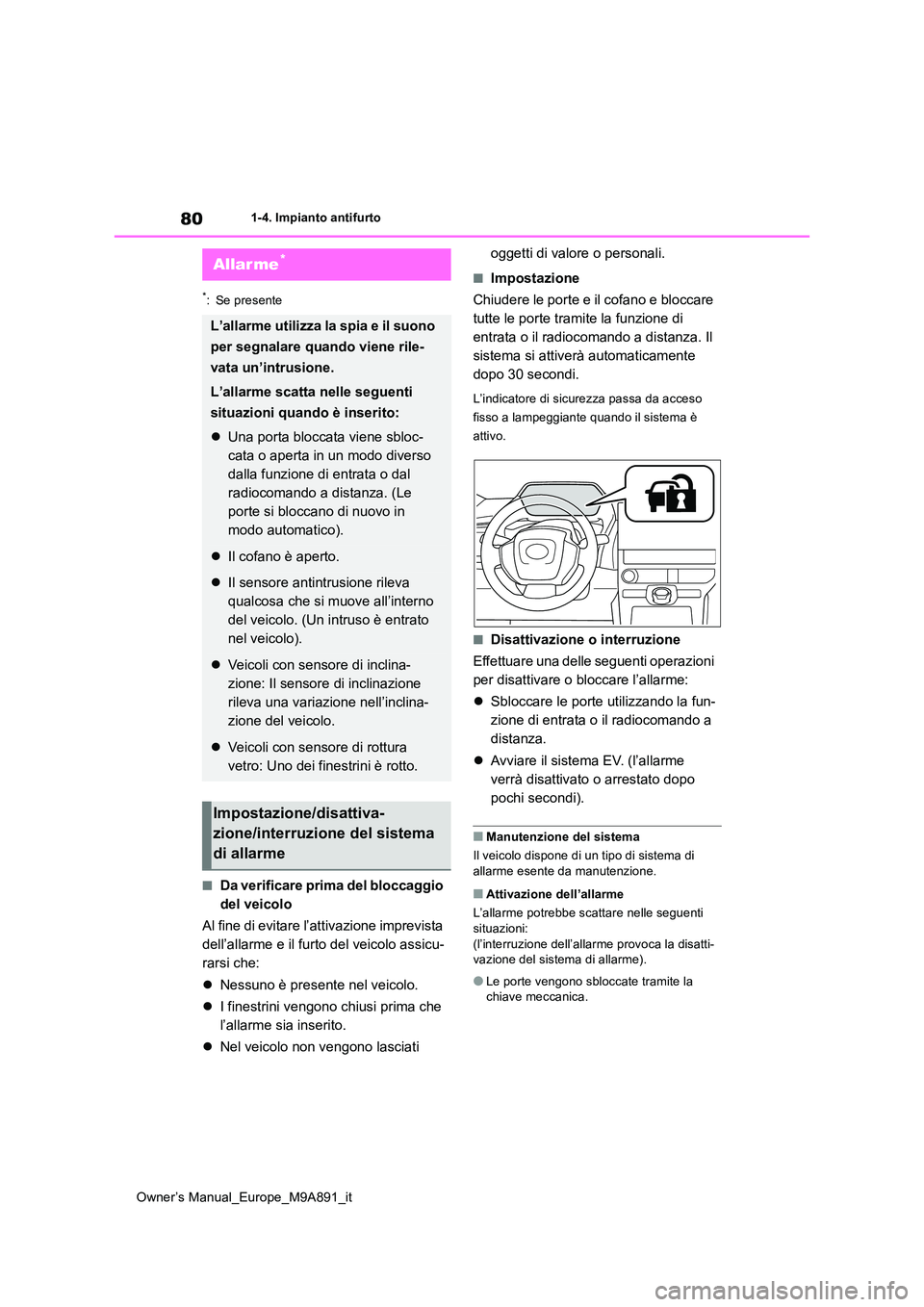

80
Owner’s Manual_Europe_M9A891_it
1-4. Impianto antifurto
*: Se presente
■Da verificare prima del bloccaggio
del veicolo
Al fine di evitare l’attivazione imprevista
dell’allarme e il furto del veicolo assicu-
rarsi che:
 Nessuno è presente nel veicolo.
 I finestrini vengono chiusi prima che
l’allarme sia inserito.
 Nel veicolo non vengono lasciati
oggetti di valore o personali.
■Impostazione
Chiudere le porte e il cofano e bloccare
tutte le porte tramite la funzione di
entrata o il radiocomando a distanza. Il
sistema si attiverà automaticamente
dopo 30 secondi.
L’indicatore di sicurezza passa da acceso
fisso a lampeggiante quando il sistema è
attivo.
■Disattivazione o interruzione
Effettuare una delle seguenti operazioni
per disattivare o bloccare l’allarme:
 Sbloccare le porte utilizzando la fun-
zione di entrata o il radiocomando a
distanza.
 Avviare il sistema EV. (l’allarme
verrà disattivato o arrestato dopo
pochi secondi).
■Manutenzione del sistema
Il veicolo dispone di un tipo di sistema di allarme esente da manutenzione.
■Attivazione dell’allarme
L’allarme potrebbe scattare nelle seguenti
situazioni: (l’interruzione dell’allarme provoca la disatti-vazione del sistema di allarme).
●Le porte vengono sbloccate tramite la chiave meccanica.
Allarme*
L’allarme utilizza la spia e il suono
per segnalare quando viene rile-
vata un’intrusione.
L’allarme scatta nelle seguenti
situazioni quando è inserito:
 Una porta bloccata viene sbloc-
cata o aperta in un modo diverso
dalla funzione di entrata o dal
radiocomando a distanza. (Le
porte si bloccano di nuovo in
modo automatico).
 Il cofano è aperto.
Il sensore antintrusione rileva
qualcosa che si muove all’interno
del veicolo. (Un intruso è entrato
nel veicolo).
 Veicoli con sensore di inclina-
zione: Il sensore di inclinazione
rileva una variazione nell’inclina-
zione del veicolo.
 Veicoli con sensore di rottura
vetro: Uno dei finestrini è rotto.
Impostazione/disattiva-
zione/interruzione del sistema
di allarme

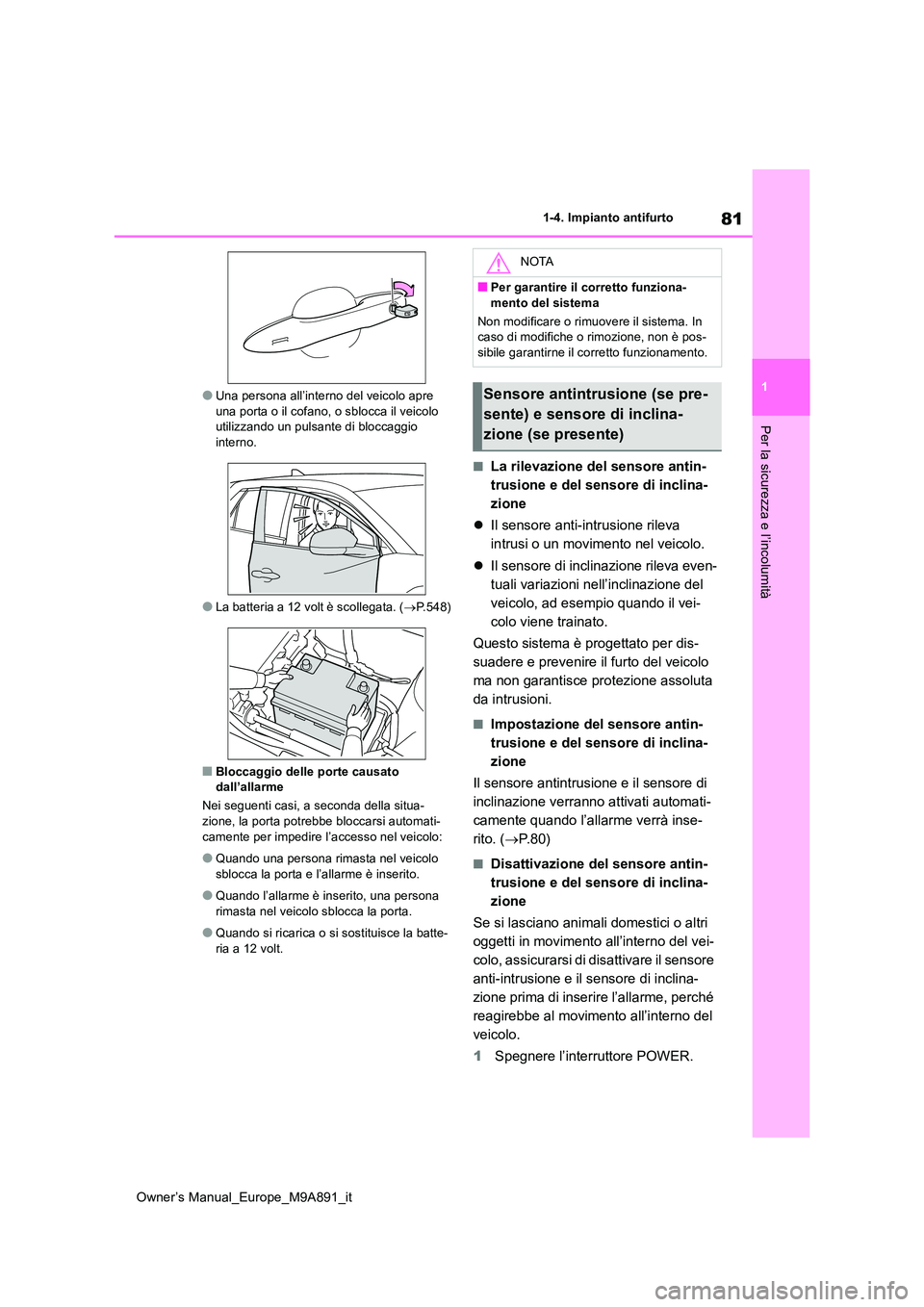

81
1
Owner’s Manual_Europe_M9A891_it
1-4. Impianto antifurto
Per la sicurezza e l’incolumità
●Una persona all’interno del veicolo apre una porta o il cofano, o sblocca il veicolo utilizzando un pulsante di bloccaggio
interno.
●La batteria a 12 volt è scollegata. ( P.548)
■Bloccaggio delle porte causato dall’allarme
Nei seguenti casi, a seconda della situa-
zione, la porta potrebbe bloccarsi automati- camente per impedire l’accesso nel veicolo:
●Quando una persona rimasta nel veicolo sblocca la porta e l’allarme è inserito.
●Quando l’allarme è inserito, una persona rimasta nel veicolo sblocca la porta.
●Quando si ricarica o si sostituisce la batte-ria a 12 volt.
■La rilevazione del sensore antin-
trusione e del sensore di inclina-
zione
 Il sensore anti-intrusione rileva
intrusi o un movimento nel veicolo.
 Il sensore di inclinazione rileva even-
tuali variazioni nell’inclinazione del
veicolo, ad esempio quando il vei-
colo viene trainato.
Questo sistema è progettato per dis-
suadere e prevenire il furto del veicolo
ma non garantisce protezione assoluta
da intrusioni.
■Impostazione del sensore antin-
trusione e del sensore di inclina-
zione
Il sensore antintrusione e il sensore di
inclinazione verranno attivati automati-
camente quando l’allarme verrà inse-
rito. ( P.80)
■Disattivazione del sensore antin-
trusione e del sensore di inclina-
zione
Se si lasciano animali domestici o altri
oggetti in movimento all’interno del vei-
colo, assicurarsi di disattivare il sensore
anti-intrusione e il sensore di inclina-
zione prima di inserire l’allarme, perché
reagirebbe al movimento all’interno del
veicolo.
1 Spegnere l’interruttore POWER.
NOTA
■Per garantire il corretto funziona-
mento del sistema
Non modificare o rimuovere il sistema. In caso di modifiche o rimozione, non è pos-sibile garantirne il corretto funzionamento.
Sensore antintrusione (se pre-
sente) e sensore di inclina-
zione (se presente)
