3674-5. Använda förarstödssystemen
4
Körning
OM10528SE

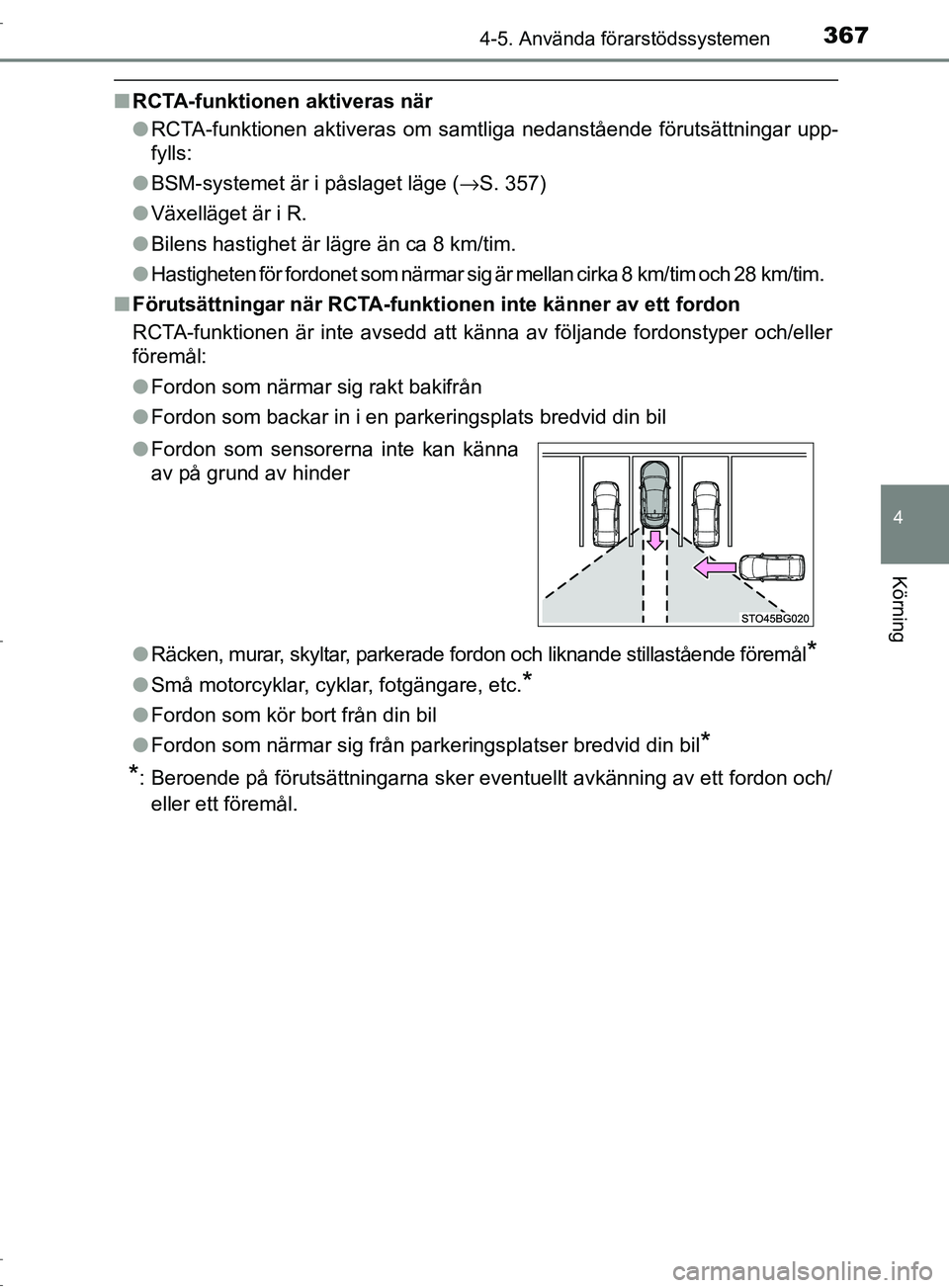

■RCTA-funktionen aktiveras när
●RCTA-funktionen aktiveras om samtliga nedanstående förutsättningar upp-
fylls:
● BSM-systemet är i påslaget läge ( →S. 357)
● Växelläget är i R.
● Bilens hastighet är lägre än ca 8 km/tim.
● Hastigheten för fordonet som närmar sig är mellan cirka 8 km/tim och 28 km/tim.
■ Förutsättningar när RCTA-funktionen inte känner av ett fordon
RCTA-funktionen är inte avsedd att känna av följande fordonstyper och/eller
föremål:
●Fordon som närmar sig rakt bakifrån
● Fordon som backar in i en parkeringsplats bredvid din bil
● Räcken, murar, skyltar, parkerade fordon och liknande stillastående föremål
*
●Små motorcyklar, cyklar, fotgängare, etc.*
●Fordon som kör bort från din bil
● Fordon som närmar sig från parke ringsplatser bredvid din bil
*
*
: Beroende på förutsättningarna sker eventuellt avkänning av ett fordon och/
eller ett föremål.
●
Fordon som sensorerna inte kan känna
av på grund av hinder
OM10528SE.book Page 367 Monday, November 28, 2016 2:32 PM

3684-5. Använda förarstödssystemen
OM10528SE■

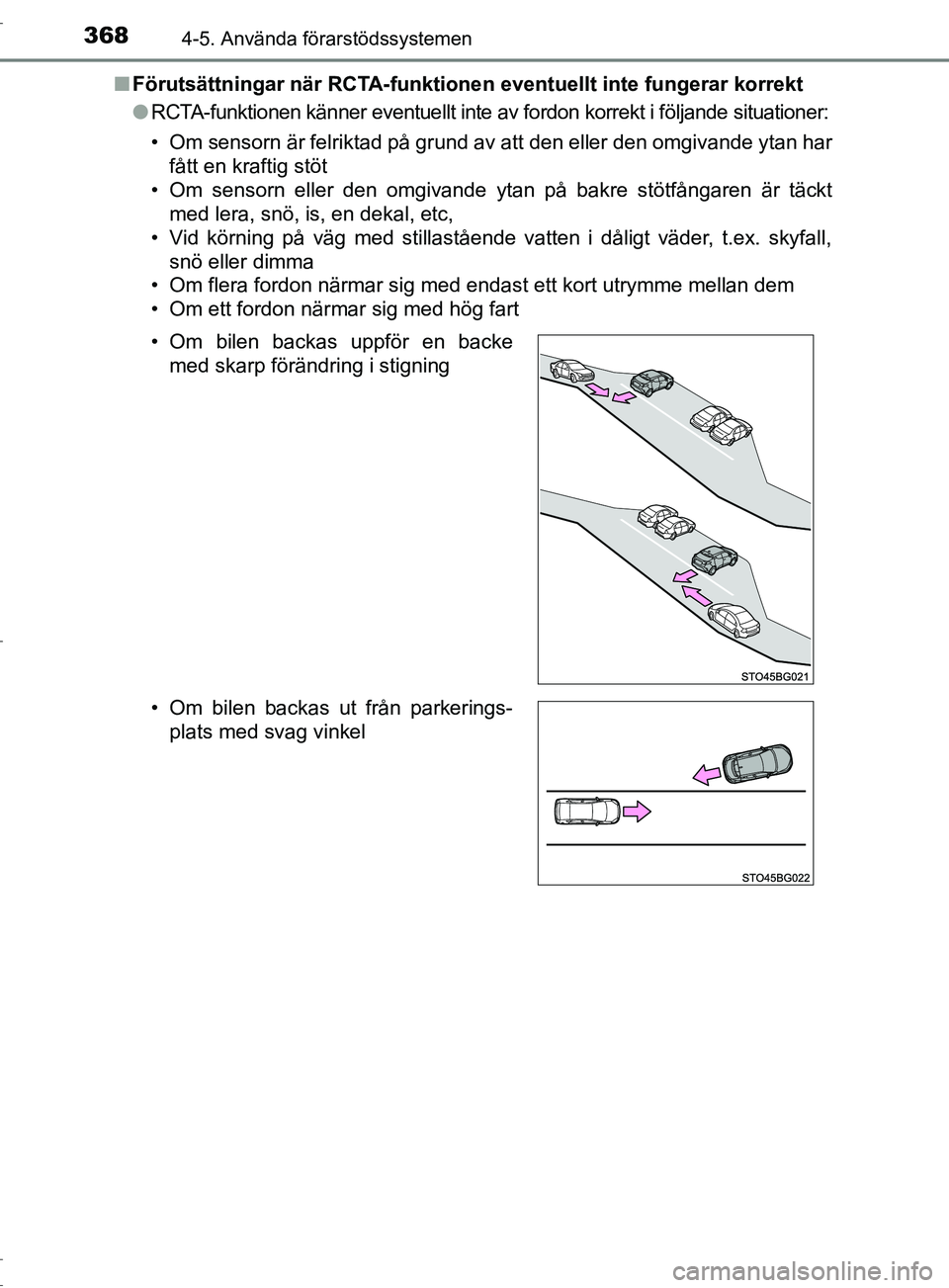

Förutsättningar när RCTA-funktione n eventuellt inte fungerar korrekt
● RCTA-funktionen känner eventuellt inte av fordon korrekt i följande situationer:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt med lera, snö, is, en dekal, etc,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö eller dimma
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om ett fordon närmar sig med hög fart
• Om bilen backas uppför en backe med skarp förändring i stigning
• Om bilen backas ut från parkerings- plats med svag vinkel
OM10528SE.book Page 368 Monday, November 28, 2016 2:32 PM

3694-5. Använda förarstödssystemen
4
Körning

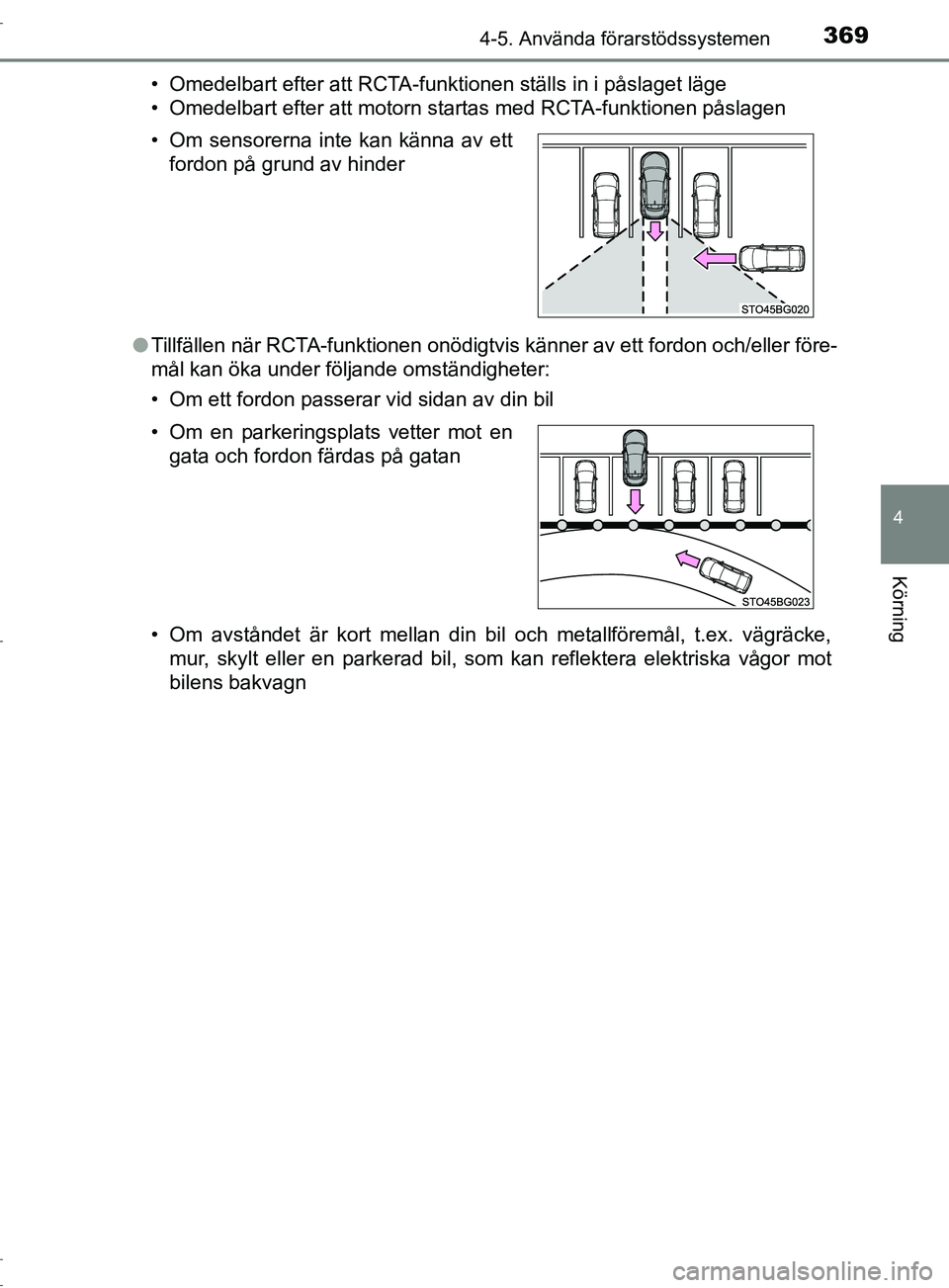

OM10528SE• Omedelbart efter att RCTA-funktionen ställs in i påslaget läge
• Omedelbart efter att motorn startas med RCTA-funktionen påslagen
● Tillfällen när RCTA-funktionen onödigtvis känner av ett fordon och/eller före-
mål kan öka under följande omständigheter:
• Om ett fordon passerar vid sidan av din bil
• Om avståndet är kort mellan din bil och metallföremål, t.ex. vägräcke,
mur, skylt eller en parkerad bil, som kan reflektera elektriska vågor mot
bilens bakvagn
• Om sensorerna inte kan känna av ett
fordon på grund av hinder
• Om en parkeringsplats vetter mot en gata och fordon färdas på gatan
OM10528SE.book Page 369 Monday, November 28, 2016 2:32 PM

3704-5. Använda förarstödssystemen
OM10528SE

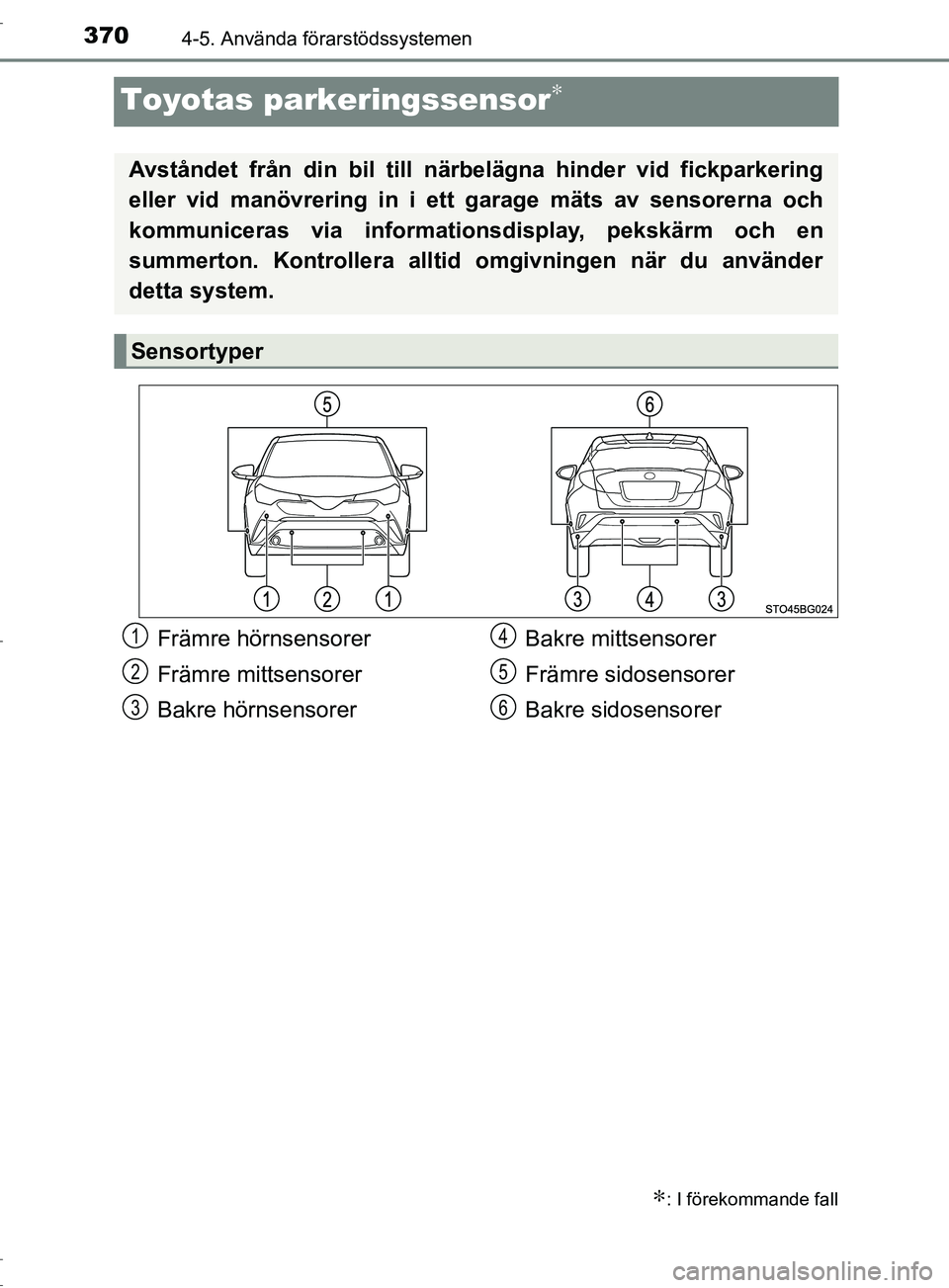

Toyotas parkeringssensor∗
∗: I förekommande fall
Avståndet från din bil till närbelägna hinder vid fickparkering
eller vid manövrering in i ett garage mäts av sensorerna och
kommuniceras via informationsdisplay, pekskärm och en
summerton. Kontrollera alltid omgivningen när du använder
detta system.
Sensortyper
Främre hörnsensorer
Främre mittsensorer
Bakre hörnsensorer Bakre mittsensorer
Främre sidosensorer
Bakre sidosensorer1
2
3
4
5
6
OM10528SE.book Page 370 Monday, November 28, 2016 2:32 PM

3714-5. Använda förarstödssystemen
4
Körning
OM10528SE

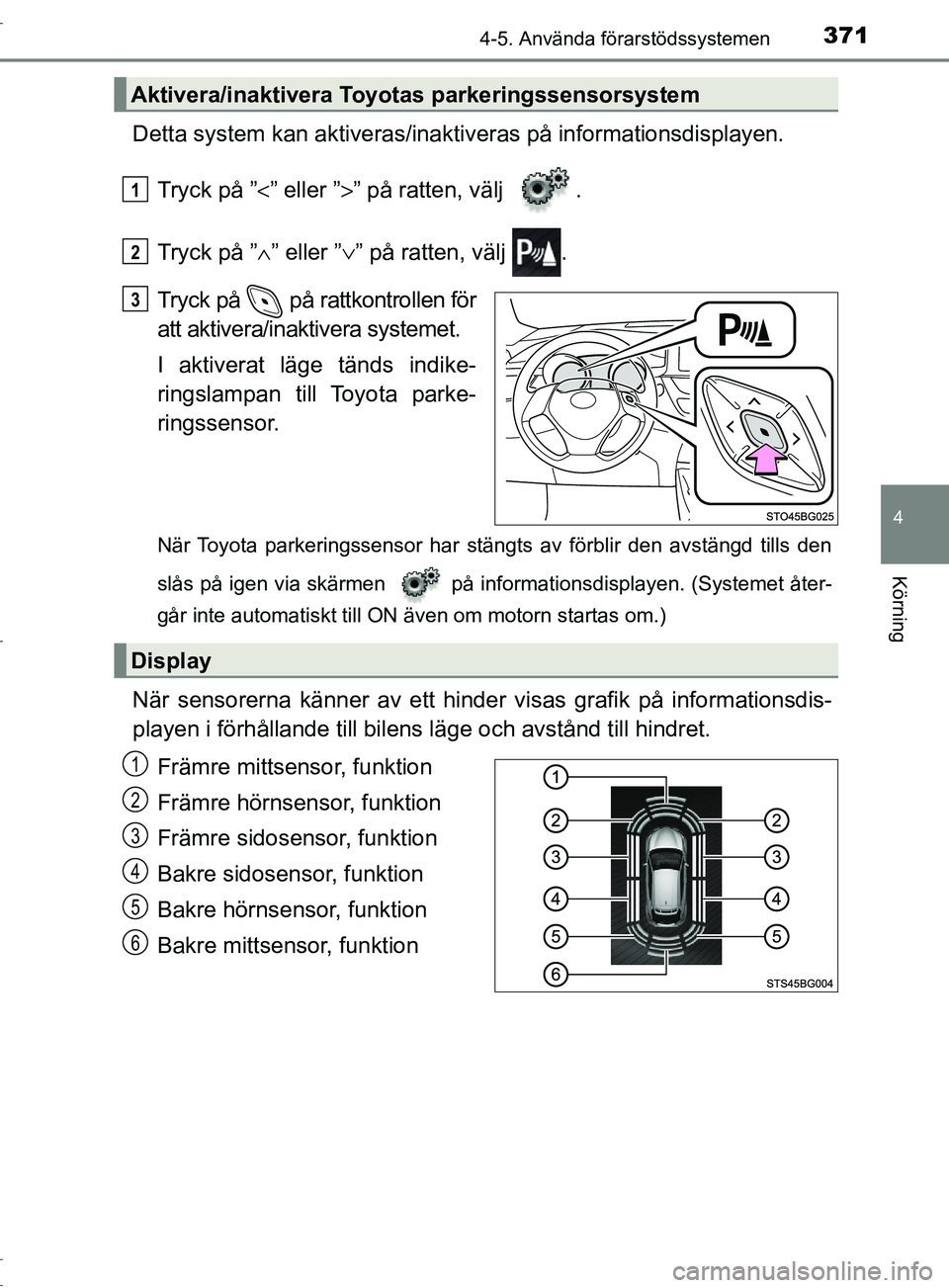

Detta system kan aktiveras/inaktiveras på informationsdisplayen.
Tryck på ” <” eller ” >” på ratten, välj .
Tryck på ” ∧” eller ” ∨” på ratten, välj .
Tryck på på rattkontrollen för
att aktivera/inaktivera systemet.
I aktiverat läge tänds indike-
ringslampan till Toyota parke-
ringssensor.
När Toyota parkeringssensor har stängts av förblir den avstängd tills den
slås på igen via skärmen på informationsdisplayen. (Systemet åter-
går inte automatiskt till ON även om motorn startas om.)
När sensorerna känner av ett hinder visas grafik på informationsdis-
playen i förhållande till bilens läge och avstånd till hindret. Främre mittsensor, funktion
Främre hörnsensor, funktion
Främre sidosensor, funktion
Bakre sidosensor, funktion
Bakre hörnsensor, funktion
Bakre mittsensor, funktion
Aktivera/inaktivera Toyotas parkeringssensorsystem
1
2
3
Display
1
2
3
4
5
6
OM10528SE.book Page 371 Monday, November 28, 2016 2:32 PM

3724-5. Använda förarstödssystemen
OM10528SE

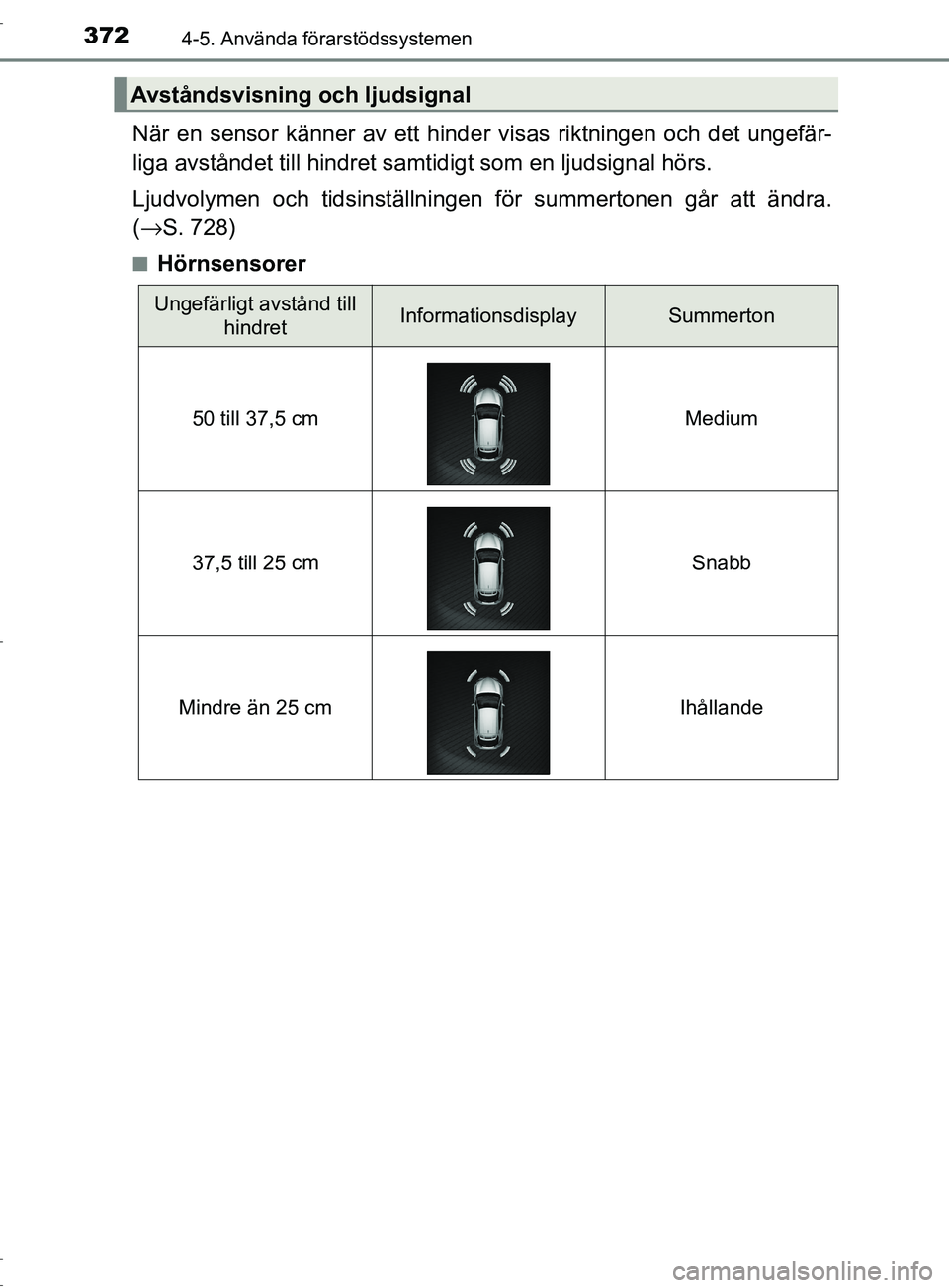

När en sensor känner av ett hinder visas riktningen och det ungefär-
liga avståndet till hindret sa mtidigt som en ljudsignal hörs.
Ljudvolymen och tidsinställningen för summertonen går att ändra.
( → S. 728)
■Hörnsensorer
Avståndsvisning och ljudsignal
Ungefärligt avstånd till
hindretInformationsdisplay Summerton
50 till 37,5 cm Medium
37,5 till 25 cm Snabb
Mindre än 25 cm Ihållande
OM10528SE.book Page 372 Monday, November 28, 2016 2:32 PM

3734-5. Använda förarstödssystemen
4
Körning
OM10528SE■

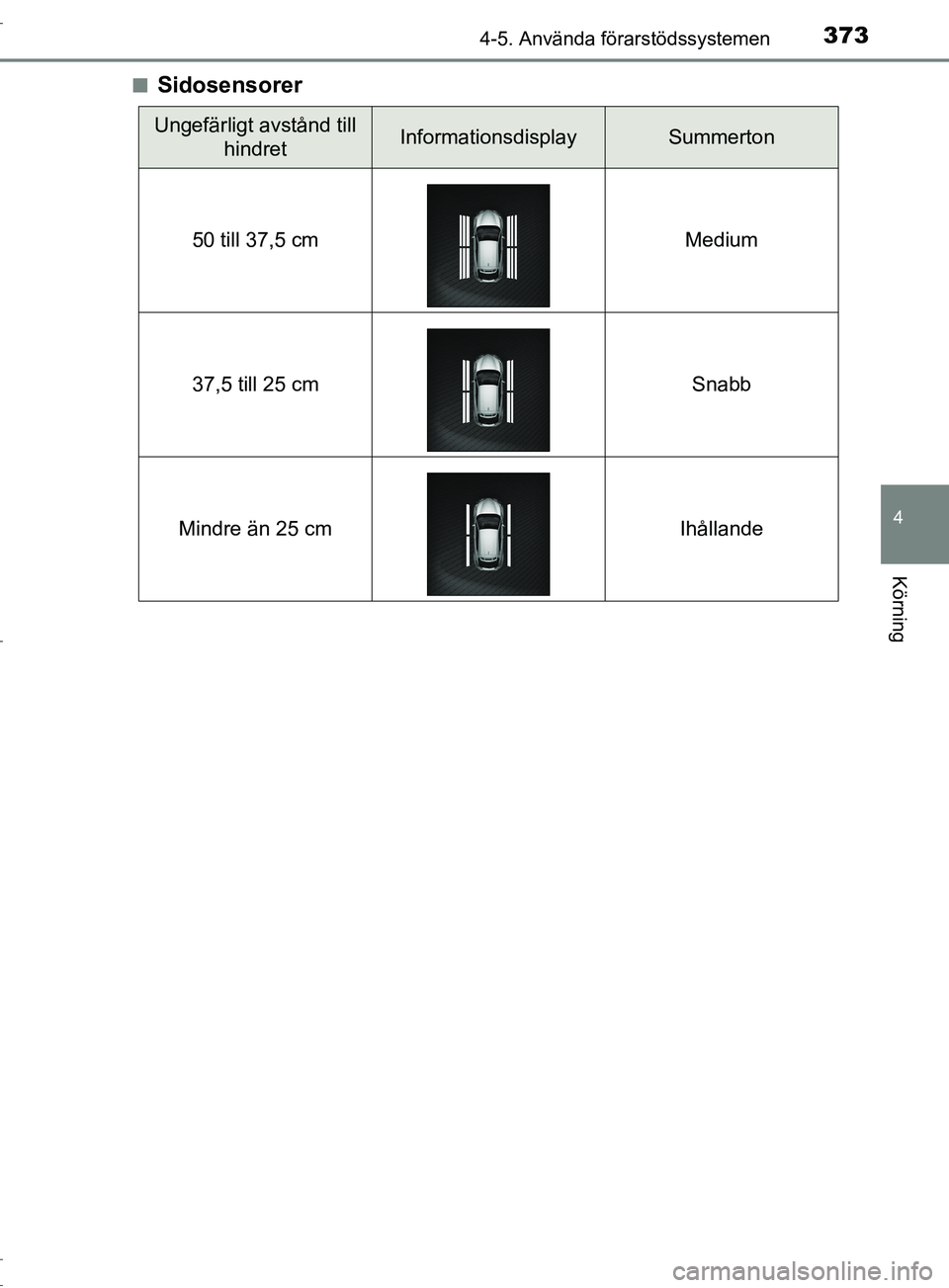

Sidosensorer
Ungefärligt avstånd till
hindretInformationsdisplay Summerton
50 till 37,5 cm Medium
37,5 till 25 cm Snabb
Mindre än 25 cm Ihållande
OM10528SE.book Page 373 Monday, November 28, 2016 2:32 PM

3744-5. Använda förarstödssystemen
OM10528SE■

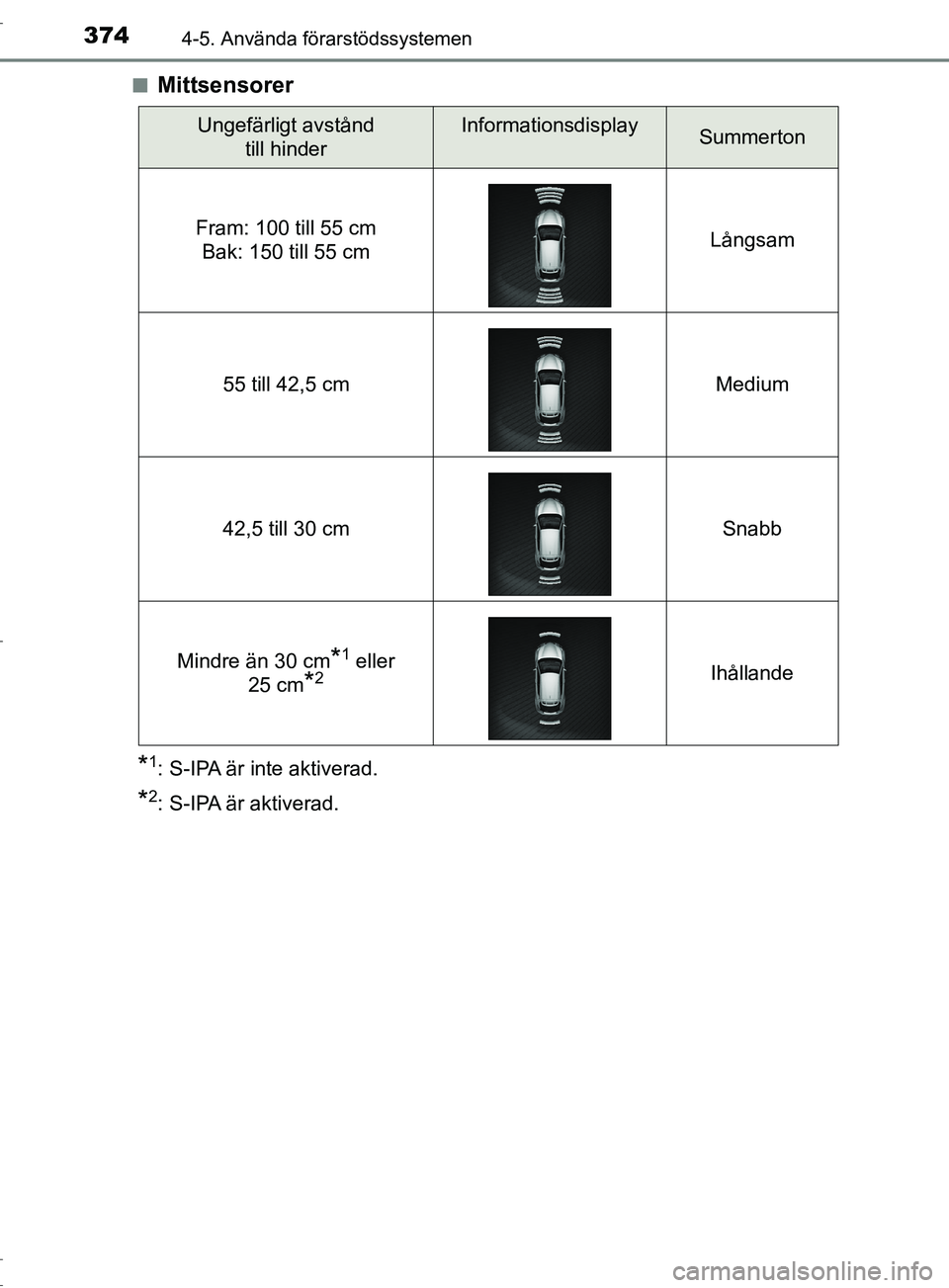

Mittsensorer
*1: S-IPA är inte aktiverad.
*2: S-IPA är aktiverad.
Ungefärligt avstånd
till hinderInformationsdisplay Summerton
Fram: 100 till 55 cm Bak: 150 till 55 cm Långsam
55 till 42,5 cm Medium
42,5 till 30 cm Snabb
Mindre än 30 cm
*1 eller
25 cm
*2 Ihållande
OM10528SE.book Page 374 Monday, November 28, 2016 2:32 PM

3754-5. Använda förarstödssystemen
4
Körning
OM10528SE

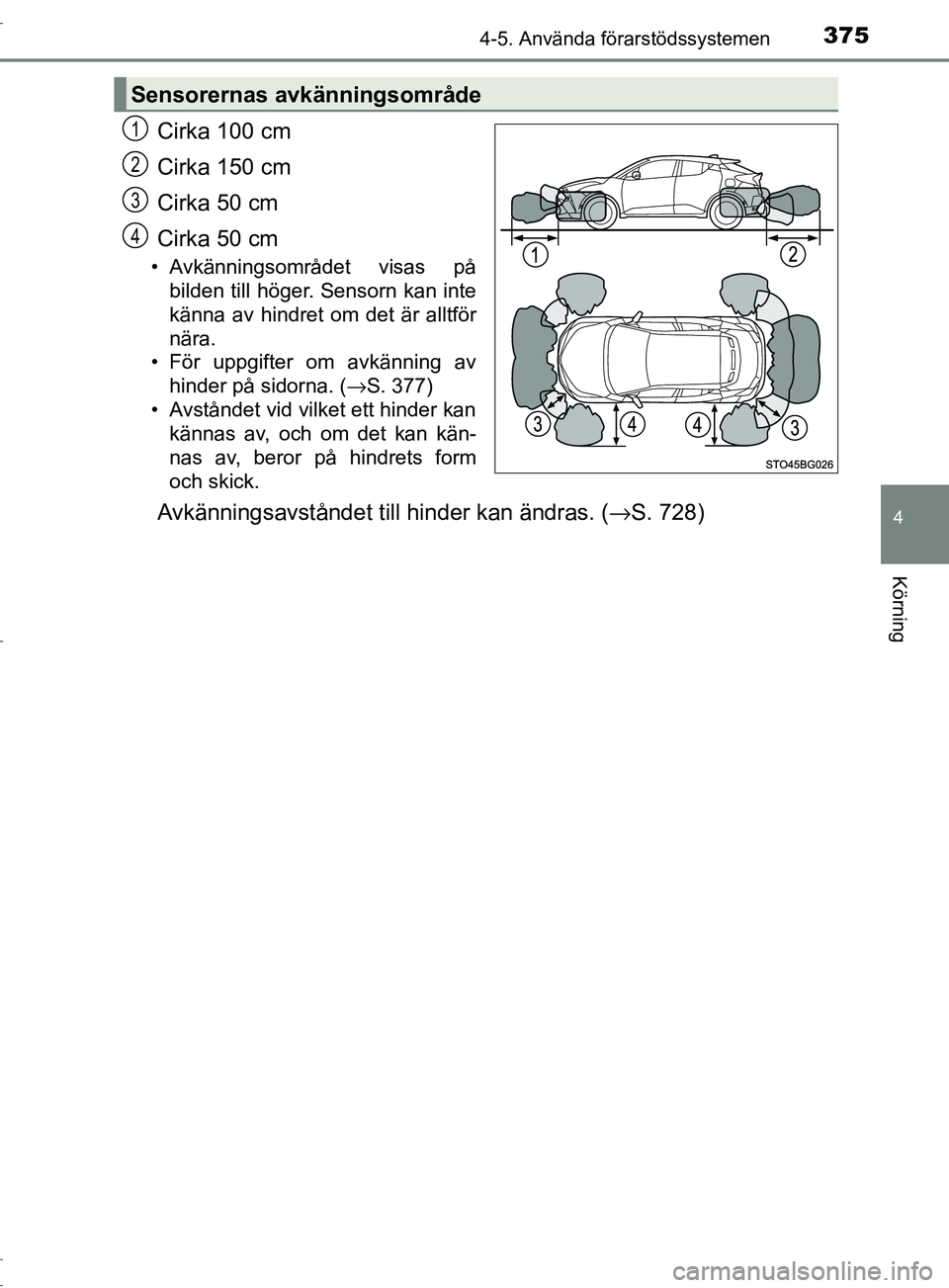

Cirka 100 cm
Cirka 150 cm
Cirka 50 cm
Cirka 50 cm
• Avkänningsområdet visas påbilden till höger. Sensorn kan inte
känna av hindret om det är alltför
nära.
• För uppgifter om avkänning av
hinder på sidorna. ( →S. 377)
• Avståndet vid vilket ett hinder kan kännas av, och om det kan kän-
nas av, beror på hindrets form
och skick.
Avkänningsavståndet t ill hinder kan ändras. (→S. 728)
Sensorernas avkänningsområde
1
2
3
4
OM10528SE.book Page 375 Monday, November 28, 2016 2:32 PM

3764-5. Använda förarstödssystemen
OM10528SE

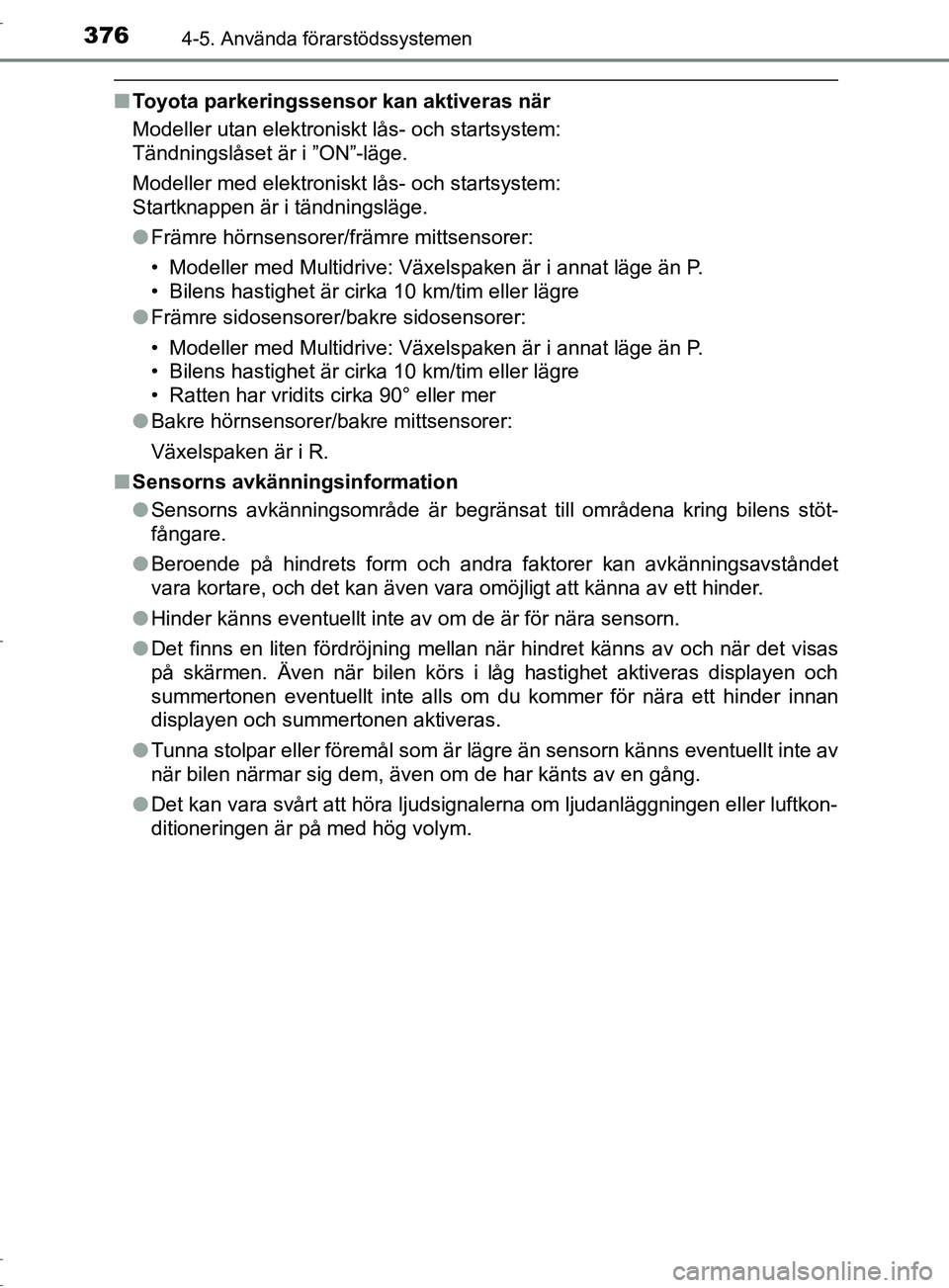

■Toyota parkeringssensor kan aktiveras när
Modeller utan elektroniskt lås- och startsystem:
Tändningslåset är i ”ON”-läge.
Modeller med elektroniskt lås- och startsystem:
Startknappen är i tändningsläge.
●Främre hörnsensorer/främre mittsensorer:
• Modeller med Multidrive: Växelspaken är i annat läge än P.
• Bilens hastighet är cirka 10 km/tim eller lägre
● Främre sidosensorer/bakre sidosensorer:
• Modeller med Multidrive: Växelspaken är i annat läge än P.
• Bilens hastighet är cirka 10 km/tim eller lägre
• Ratten har vridits cirka 90° eller mer
● Bakre hörnsensorer/bakre mittsensorer:
Växelspaken är i R.
■ Sensorns avkänningsinformation
●Sensorns avkänningsområde är begränsat till områdena kring bilens stöt-
fångare.
● Beroende på hindrets form och andra faktorer kan avkänningsavståndet
vara kortare, och det kan även vara omöjligt att känna av ett hinder.
● Hinder känns eventuellt inte av om de är för nära sensorn.
● Det finns en liten fördröjning mellan när hindret känns av och när det visas
på skärmen. Även när bilen körs i låg hastighet aktiveras displayen och
summertonen eventuellt inte alls om du kommer för nära ett hinder innan
displayen och summertonen aktiveras.
● Tunna stolpar eller föremål som är lägre än sensorn känns eventuellt inte av
när bilen närmar sig dem, även om de har känts av en gång.
● Det kan vara svårt att höra ljudsignalerna om ljudanläggningen eller luftkon-
ditioneringen är på med hög volym.
