TOYOTA C-HR 2016 Návod na použití (in Czech)

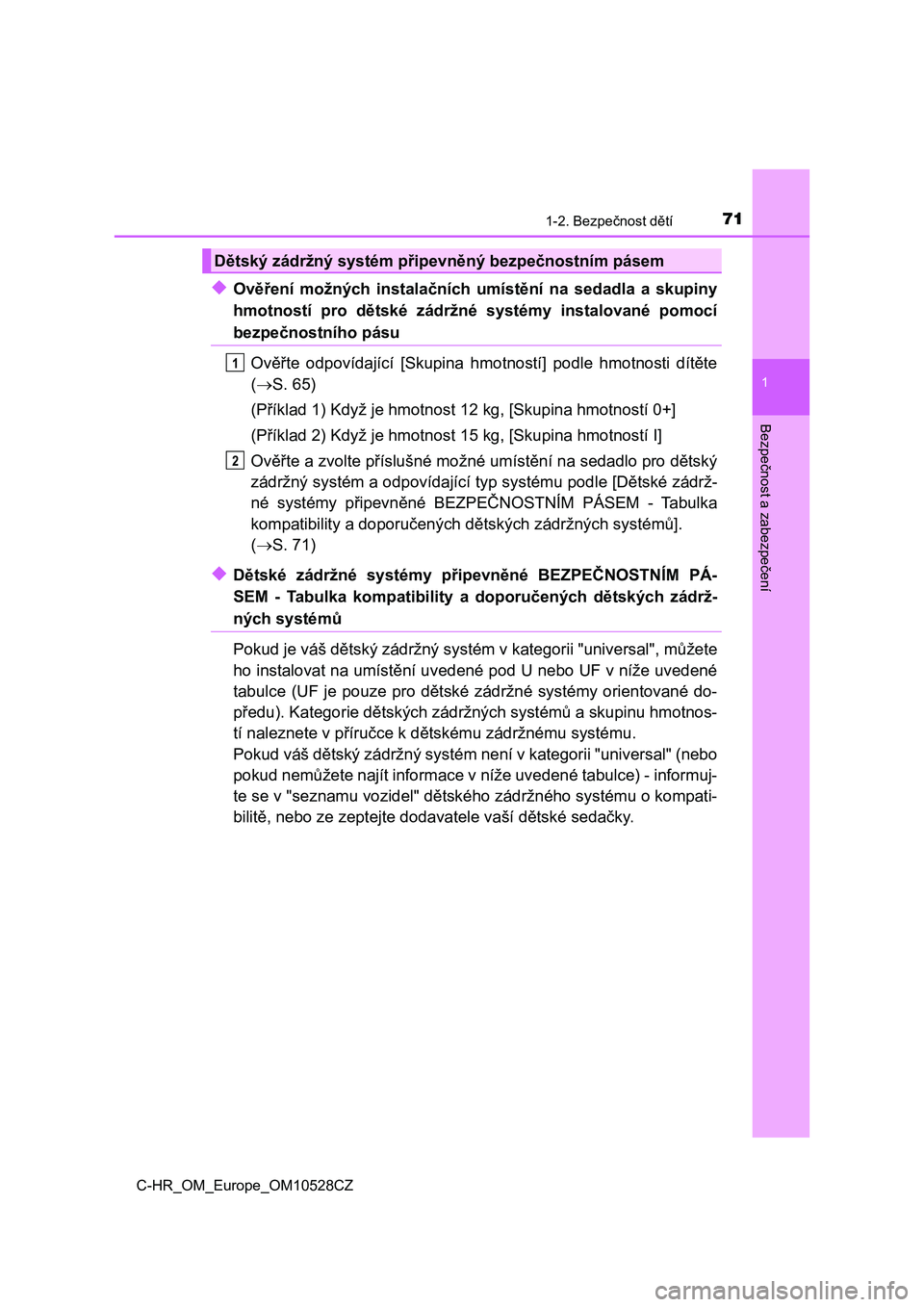

711-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
C-HR_OM_Europe_OM10528CZ
◆Ověření možných instalačních umístění na sedadla a skupiny
hmotností pro dětské zádržné systémy instalované pomocí
bezpečnostního pásu
Ověřte odpovídající [Skupina hmotností] podle hmotnosti dítěte
(S. 65)
(Příklad 1) Když je hmotnost 12 kg, [Skupina hmotností 0+]
(Příklad 2) Když je hmotnost 15 kg, [Skupina hmotností I]
Ověřte a zvolte příslušné možné umístění na sedadlo pro dětský
zádržný systém a odpovídající typ systému podle [Dětské zádrž-
né systémy připevněné BEZPEČNOSTNÍM PÁSEM - Tabulka
kompatibility a doporučených dětských zádržných systémů].
(S. 71)
◆Dětské zádržné systémy připevněné BEZPEČNOSTNÍM PÁ-
SEM - Tabulka kompatibility a doporučených dětských zádrž-
ných systémů
Pokud je váš dětský zádržný systém v kategorii "universal", můžete
ho instalovat na umístění uvedené pod U nebo UF v níže uvedené
tabulce (UF je pouze pro dětské zádržné systémy orientované do-
předu). Kategorie dětských zádržných systémů a skupinu hmotnos-
tí naleznete v příručce k dětskému zádržnému systému.
Pokud váš dětský zádržný systém není v kategorii "universal" (nebo
pokud nemůžete najít informace v níže uvedené tabulce) - informuj-
te se v "seznamu vozidel" dětského zádržného systému o kompati-
bilitě, nebo ze zeptejte dodavatele vaší dětské sedačky.
Dětský zádržný systém připevněný bezpečnostním pásem
1
2

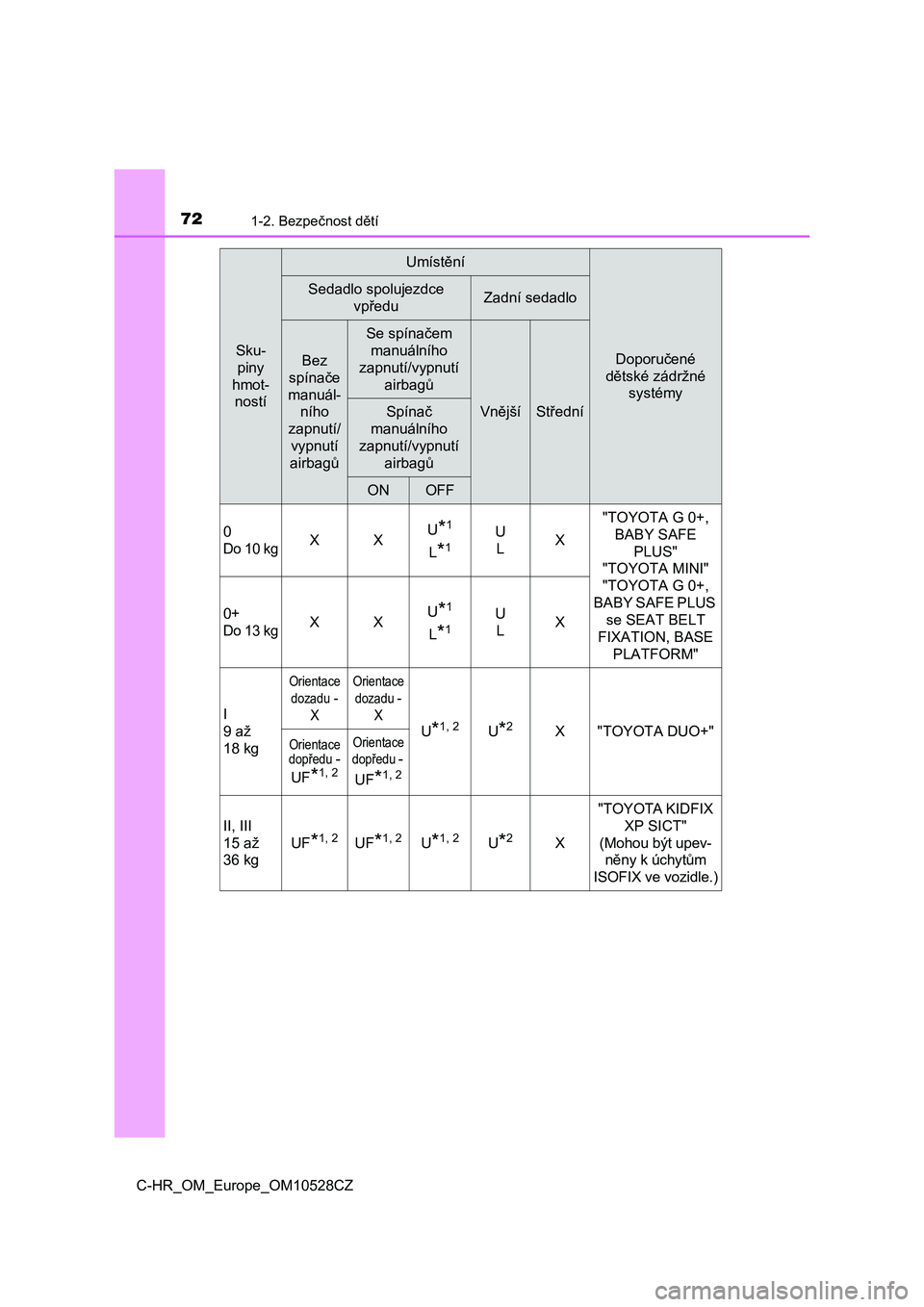

721-2. Bezpečnost dětí
C-HR_OM_Europe_OM10528CZ
Sku-
piny
hmot-
ností
Umístění
Doporučené
dětské zádržné
systémy
Sedadlo spolujezdce
vpředuZadní sedadlo
Bez
spínače
manuál-
ního
zapnutí/
vypnutí
airbagů
Se spínačem
manuálního
zapnutí/vypnutí
airbagů
VnějšíStředníSpínač
manuálního
zapnutí/vypnutí
airbagů
ONOFF
0
Do 10 kgXXU*1
L*1U
LX"TOYOTA G 0+,
BABY SAFE
PLUS"
"TOYOTA MINI"
"TOYOTA G 0+,
BABY SAFE PLUS
se SEAT BELT
FIXATION, BASE
PLATFORM"
0+
Do 13 kgXXU*1
L*1U
LX
I
9 až
18 kg
Orientace
dozadu
-
X
Orientace
dozadu
-
X
U*1, 2U*2X "TOYOTA DUO+"Orientace
dopředu -
UF
*1, 2
Orientace
dopředu
-
UF
*1, 2
II, III
15 až
36 kgUF
*1, 2UF*1, 2U*1, 2U*2X"TOYOTA KIDFIX
XP SICT"
(Mohou být upev-
něny k úchytům
ISOFIX ve vozidle.)

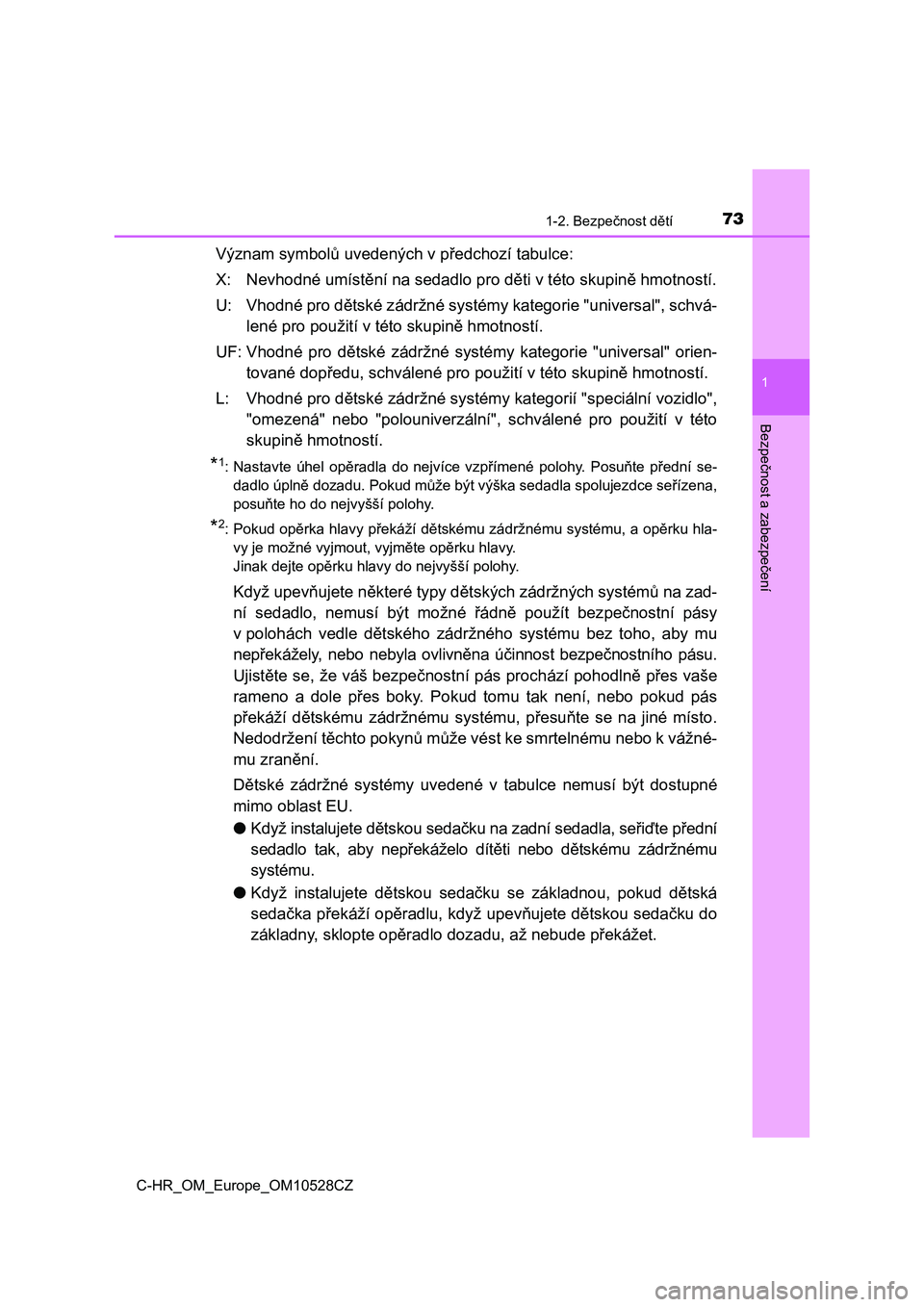

731-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
C-HR_OM_Europe_OM10528CZ
Význam symbolů uvedených v předchozí tabulce:
X: Nevhodné umístění na sedadlo pro děti v této skupině hmotností.
U: Vhodné pro dětské zádržné systémy kategorie "universal", schvá-
lené pro použití v této skupině hmotností.
UF: Vhodné pro dětské zádržné systémy kategorie "universal" orien-
tované dopředu, schválené pro použití v této skupině hmotností.
L: Vhodné pro dětské zádržné systémy kategorií "speciální vozidlo",
"omezená" nebo "polouniverzální", schválené pro použití v této
skupině hmotností.
*1: Nastavte úhel opěradla do nejvíce vzpřímené polohy. Posuňte přední se-
dadlo úplně dozadu. Pokud může být výška sedadla spolujezdce seřízena,
posuňte ho do nejvyšší polohy.
*2: Pokud opěrka hlavy překáží dětskému zádržnému systému, a opěrku hla-
vy je možné vyjmout, vyjměte opěrku hlavy.
Jinak dejte opěrku hlavy do nejvyšší polohy.
Když upevňujete některé typy dětských zádržných systémů na zad-
ní sedadlo, nemusí být možné řádně použít bezpečnostní pásy
v polohách vedle dětského zádržného systému bez toho, aby mu
nepřekážely, nebo nebyla ovlivněna účinnost bezpečnostního pásu.
Ujistěte se, že váš bezpečnostní pás prochází pohodlně přes vaše
rameno a dole přes boky. Pokud tomu tak není, nebo pokud pás
překáží dětskému zádržnému systému, přesuňte se na jiné místo.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážné-
mu zranění.
Dětské zádržné systémy uvedené v tabulce nemusí být dostupné
mimo oblast EU.
●Když instalujete dětskou sedačku na zadní sedadla, seřiďte přední
sedadlo tak, aby nepřekáželo dítěti nebo dětskému zádržnému
systému.
●Když instalujete dětskou sedačku se základnou, pokud dětská
sedačka překáží opěradlu, když upevňujete dětskou sedačku do
základny, sklopte opěradlo dozadu, až nebude překážet.

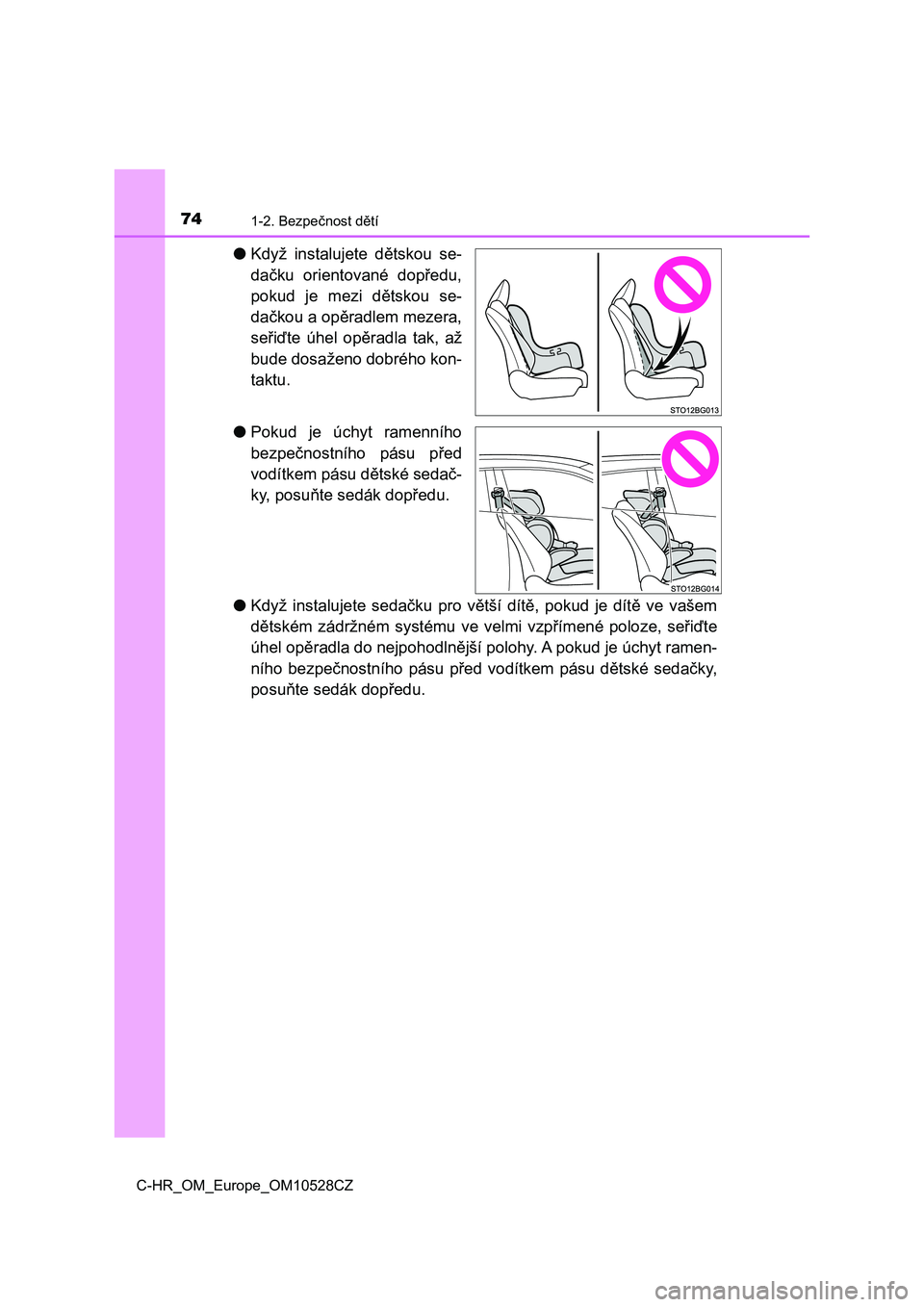

741-2. Bezpečnost dětí
C-HR_OM_Europe_OM10528CZ
●Když instalujete dětskou se-
dačku orientované dopředu,
pokud je mezi dětskou se-
dačkou a opěradlem mezera,
seřiďte úhel opěradla tak, až
bude dosaženo dobrého kon-
taktu.
●Pokud je úchyt ramenního
bezpečnostního pásu před
vodítkem pásu dětské sedač-
ky, posuňte sedák dopředu.
●Když instalujete sedačku pro větší dítě, pokud je dítě ve vašem
dětském zádržném systému ve velmi vzpřímené poloze, seřiďte
úhel opěradla do nejpohodlnější polohy. A pokud je úchyt ramen-
ního bezpečnostního pásu před vodítkem pásu dětské sedačky,
posuňte sedák dopředu.

751-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
C-HR_OM_Europe_OM10528CZ

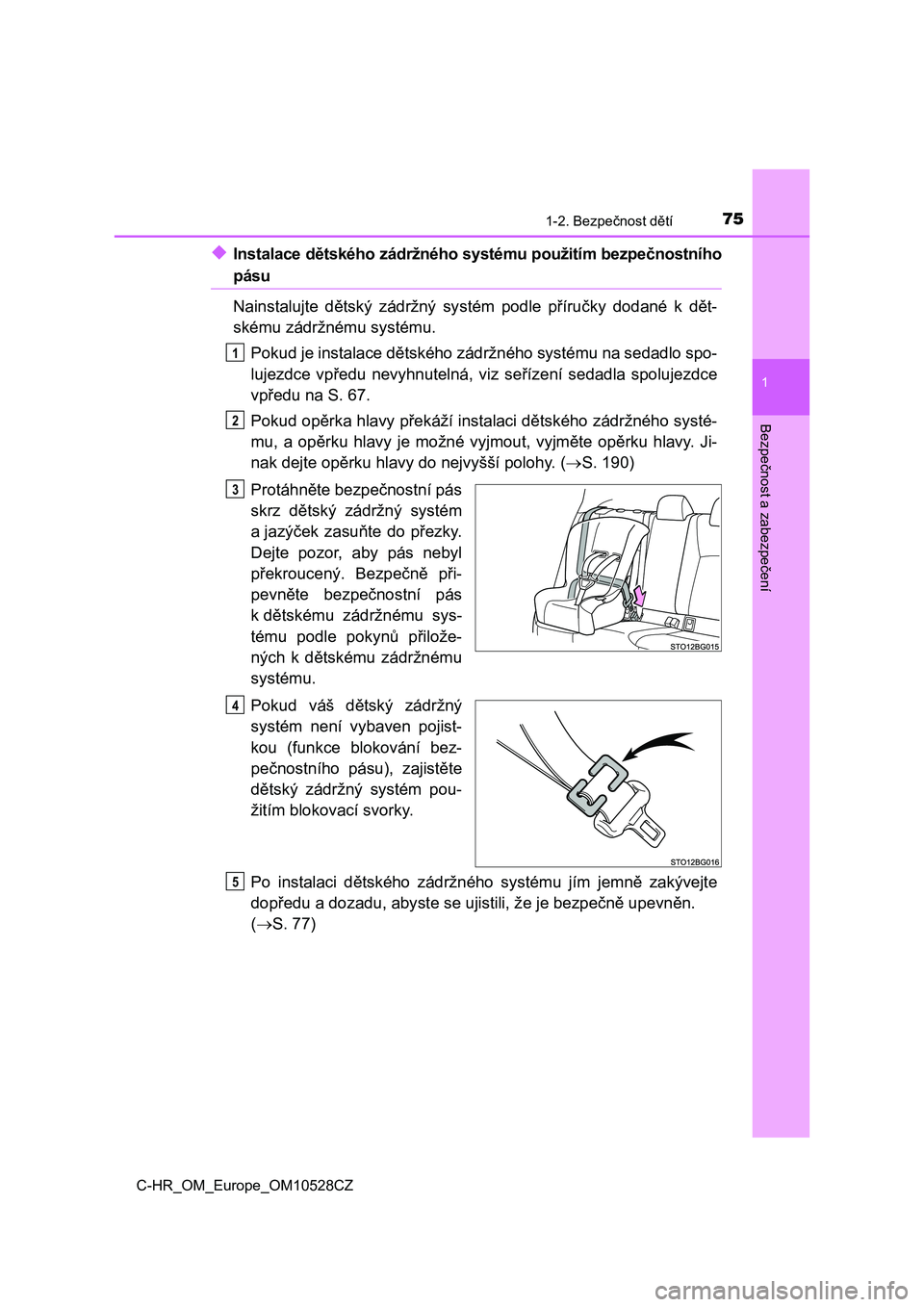

◆Instalace dětského zádržného systému použitím bezpečnostního
pásu
Nainstalujte dětský zádržný systém podle příručky dodané k dět-
skému zádržnému systému.
Pokud je instalace dětského zádržného systému na sedadlo spo-
lujezdce vpředu nevyhnutelná, viz seřízení sedadla spolujezdce
vpředu na S. 67.
Pokud opěrka hlavy překáží instalaci dětského zádržného systé-
mu, a opěrku hlavy je možné vyjmout, vyjměte opěrku hlavy. Ji-
nak dejte opěrku hlavy do nejvyšší polohy. (S. 190)
Protáhněte bezpečnostní pás
skrz dětský zádržný systém
a jazýček zasuňte do přezky.
Dejte pozor, aby pás nebyl
překroucený. Bezpečně při-
pevněte bezpečnostní pás
k dětskému zádržnému sys-
tému podle pokynů přilože-
ných k dětskému zádržnému
systému.
Pokud váš dětský zádržný
systém není vybaven pojist-
kou (funkce blokování bez-
pečnostního pásu), zajistěte
dětský zádržný systém pou-
žitím blokovací svorky.
Po instalaci dětského zádržného systému jím jemně zakývejte
dopředu a dozadu, abyste se ujistili, že je bezpečně upevněn.
(S. 77)
1
2
3
4
5

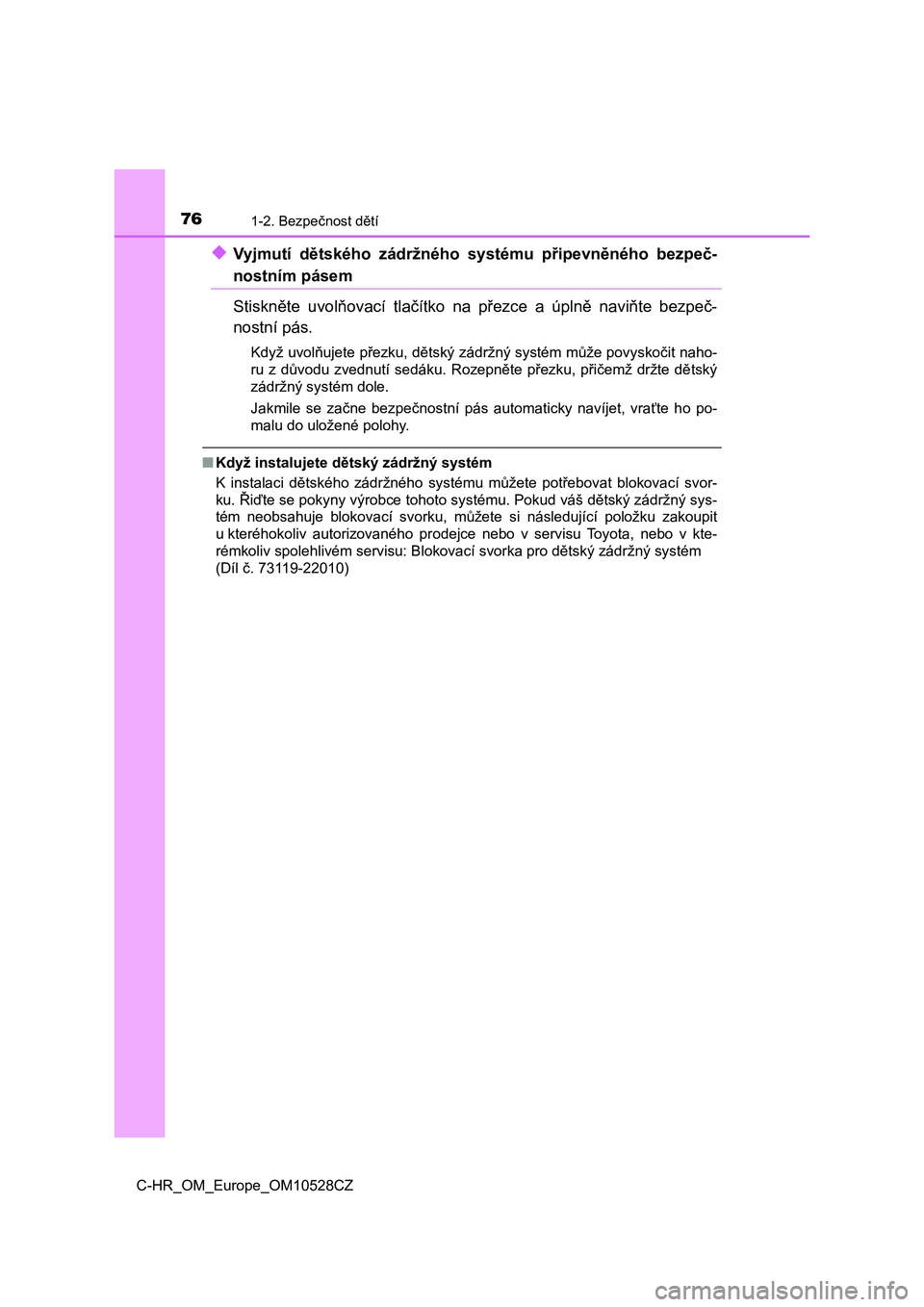

761-2. Bezpečnost dětí
C-HR_OM_Europe_OM10528CZ
◆Vyjmutí dětského zádržného systému připevněného bezpeč-
nostním pásem
Stiskněte uvolňovací tlačítko na přezce a úplně naviňte bezpeč-
nostní pás.
Když uvolňujete přezku, dětský zádržný systém může povyskočit naho-
ru z důvodu zvednutí sedáku. Rozepněte přezku, přičemž držte dětský
zádržný systém dole.
Jakmile se začne bezpečnostní pás automaticky navíjet, vraťte ho po-
malu do uložené polohy.
■Když instalujete dětský zádržný systém
K instalaci dětského zádržného systému můžete potřebovat blokovací svor-
ku. Řiďte se pokyny výrobce tohoto systému. Pokud váš dětský zádržný sys-
tém neobsahuje blokovací svorku, můžete si následující položku zakoupit
u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota, nebo v kte-
rémkoliv spolehlivém servisu: Blokovací svorka pro dětský zádržný systém
(Díl č. 73119-22010)

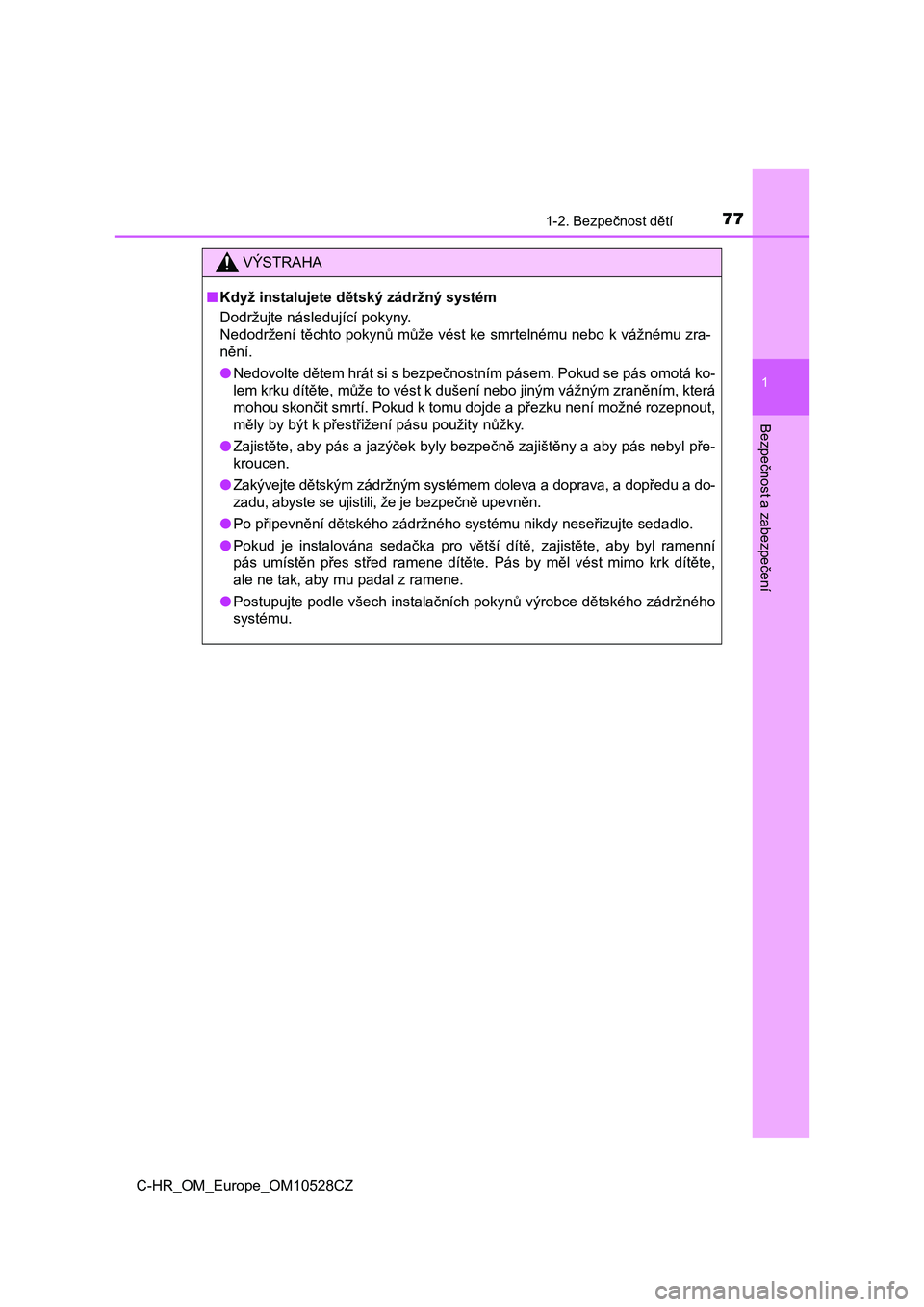

771-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
C-HR_OM_Europe_OM10528CZ
VÝSTRAHA
■Když instalujete dětský zádržný systém
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému zra-
nění.
●Nedovolte dětem hrát si s bezpečnostním pásem. Pokud se pás omotá ko-
lem krku dítěte, může to vést k dušení nebo jiným vážným zraněním, která
mohou skončit smrtí. Pokud k tomu dojde a přezku není možné rozepnout,
měly by být k přestřižení pásu použity nůžky.
●Zajistěte, aby pás a jazýček byly bezpečně zajištěny a aby pás nebyl pře-
kroucen.
●Zakývejte dětským zádržným systémem doleva a doprava, a dopředu a do-
zadu, abyste se ujistili, že je bezpečně upevněn.
●Po připevnění dětského zádržného systému nikdy neseřizujte sedadlo.
●Pokud je instalována sedačka pro větší dítě, zajistěte, aby byl ramenní
pás umístěn přes střed ramene dítěte. Pás by měl vést mimo krk dítěte,
ale ne tak, aby mu padal z ramene.
●Postupujte podle všech instalačních pokynů výrobce dětského zádržného
systému.

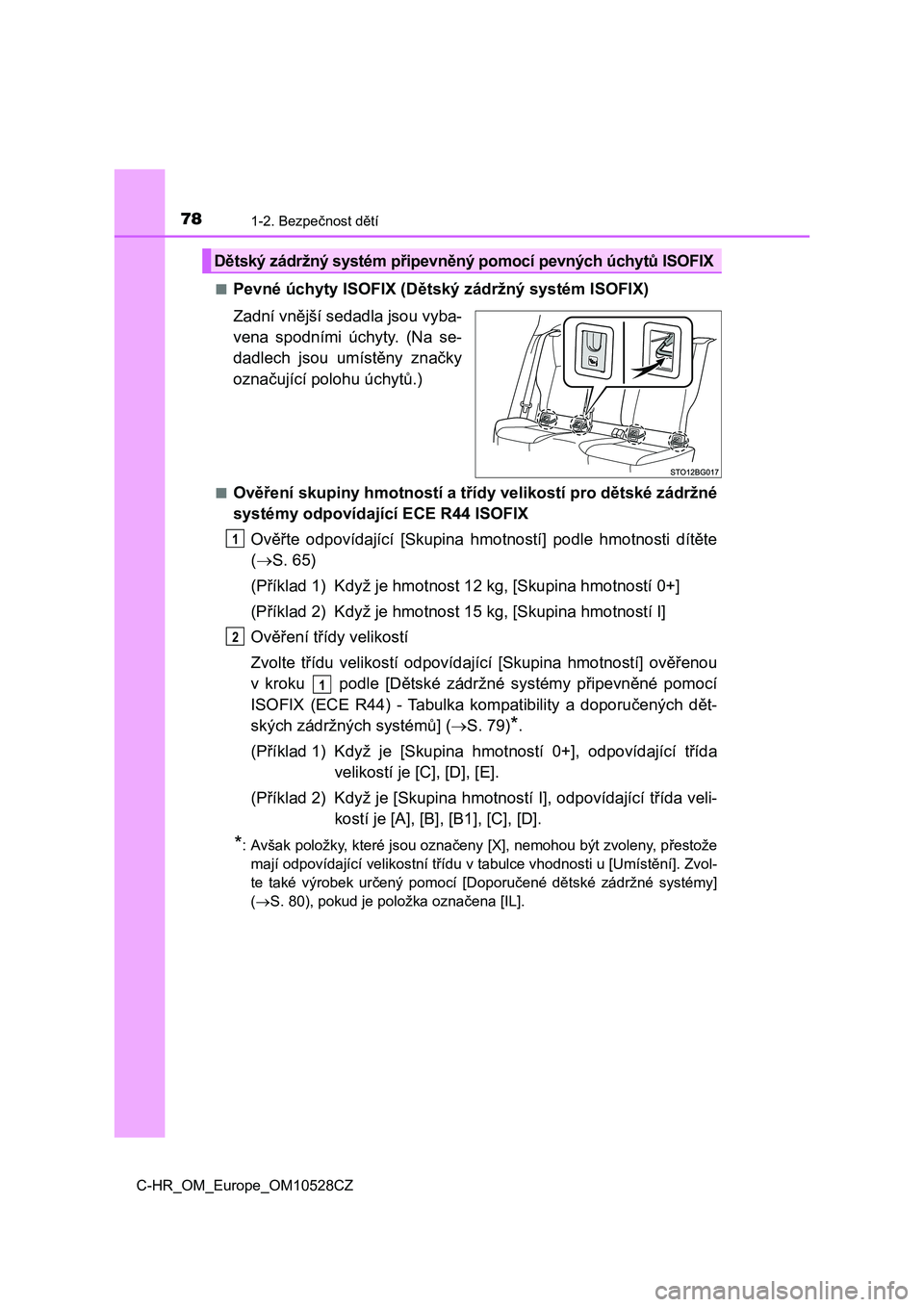

781-2. Bezpečnost dětí
C-HR_OM_Europe_OM10528CZ■
Pevné úchyty ISOFIX (Dětský zádržný systém ISOFIX)
Zadní vnější sedadla jsou vyba-
vena spodními úchyty. (Na se-
dadlech jsou umístěny značky
označující polohu úchytů.)
■Ověření skupiny hmotností a třídy velikostí pro dětské zádržné
systémy odpovídající ECE R44 ISOFIX
Ověřte odpovídající [Skupina hmotností] podle hmotnosti dítěte
(S. 65)
(Příklad 1) Když je hmotnost 12 kg, [Skupina hmotností 0+]
(Příklad 2) Když je hmotnost 15 kg, [Skupina hmotností I]
Ověření třídy velikostí
Zvolte třídu velikostí odpovídající [Skupina hmotností] ověřenou
v kroku podle [Dětské zádržné systémy připevněné pomocí
ISOFIX (ECE R44) - Tabulka kompatibility a doporučených dět-
ských zádržných systémů] (S. 79)
*.
(Příklad 1) Když je [Skupina hmotností 0+], odpovídající třída
velikostí je [C], [D], [E].
(Příklad 2) Když je [Skupina hmotností I], odpovídající třída veli-
kostí je [A], [B], [B1], [C], [D].
*: Avšak položky, které jsou označeny [X], nemohou být zvoleny, přestože
mají odpovídající velikostní třídu v tabulce vhodnosti u [Umístění]. Zvol-
te také výrobek určený pomocí [Doporučené dětské zádržné systémy]
(S. 80), pokud je položka označena [IL].
Dětský zádržný systém připevněný pomocí pevných úchytů ISOFIX
1
2
1

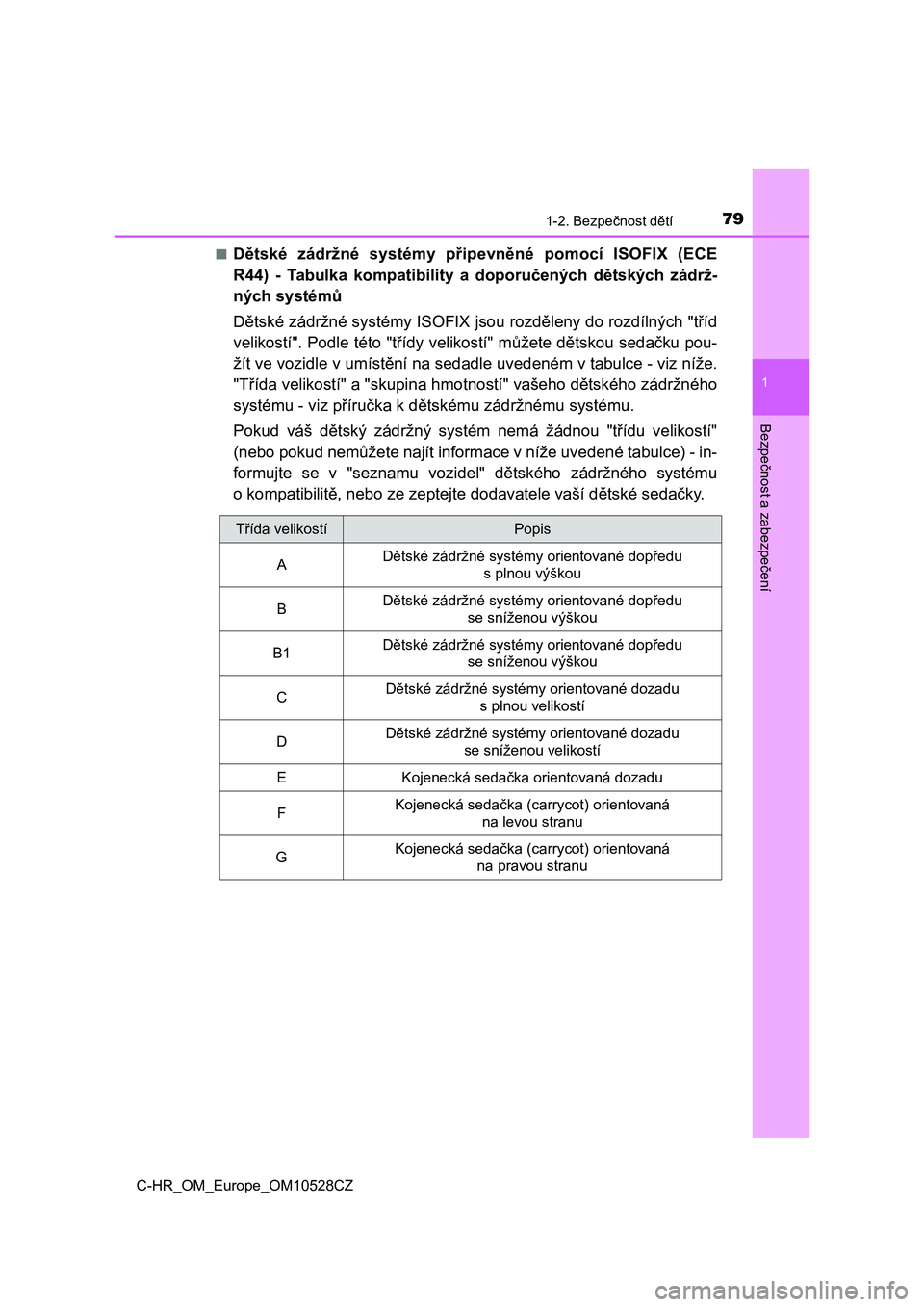

791-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
C-HR_OM_Europe_OM10528CZ■
Dětské zádržné systémy připevněné pomocí ISOFIX (ECE
R44) - Tabulka kompatibility a doporučených dětských zádrž-
ných systémů
Dětské zádržné systémy ISOFIX jsou rozděleny do rozdílných "tříd
velikostí". Podle této "třídy velikostí" můžete dětskou sedačku pou-
žít ve vozidle v umístění na sedadle uvedeném v tabulce - viz níže.
"Třída velikostí" a "skupina hmotností" vašeho dětského zádržného
systému - viz příručka k dětskému zádržnému systému.
Pokud váš dětský zádržný systém nemá žádnou "třídu velikostí"
(nebo pokud nemůžete najít informace v níže uvedené tabulce) - in-
formujte se v "seznamu vozidel" dětského zádržného systému
o kompatibilitě, nebo ze zeptejte dodavatele vaší dětské sedačky.
Třída velikostíPopis
ADětské zádržné systémy orientované dopředu
s plnou výškou
BDětské zádržné systémy orientované dopředu
se sníženou výškou
B1Dětské zádržné systémy orientované dopředu
se sníženou výškou
CDětské zádržné systémy orientované dozadu
s plnou velikostí
DDětské zádržné systémy orientované dozadu
se sníženou velikostí
E Kojenecká sedačka orientovaná dozadu
FKojenecká sedačka (carrycot) orientovaná
na levou stranu
GKojenecká sedačka (carrycot) orientovaná
na pravou stranu

801-2. Bezpečnost dětí
C-HR_OM_Europe_OM10528CZ

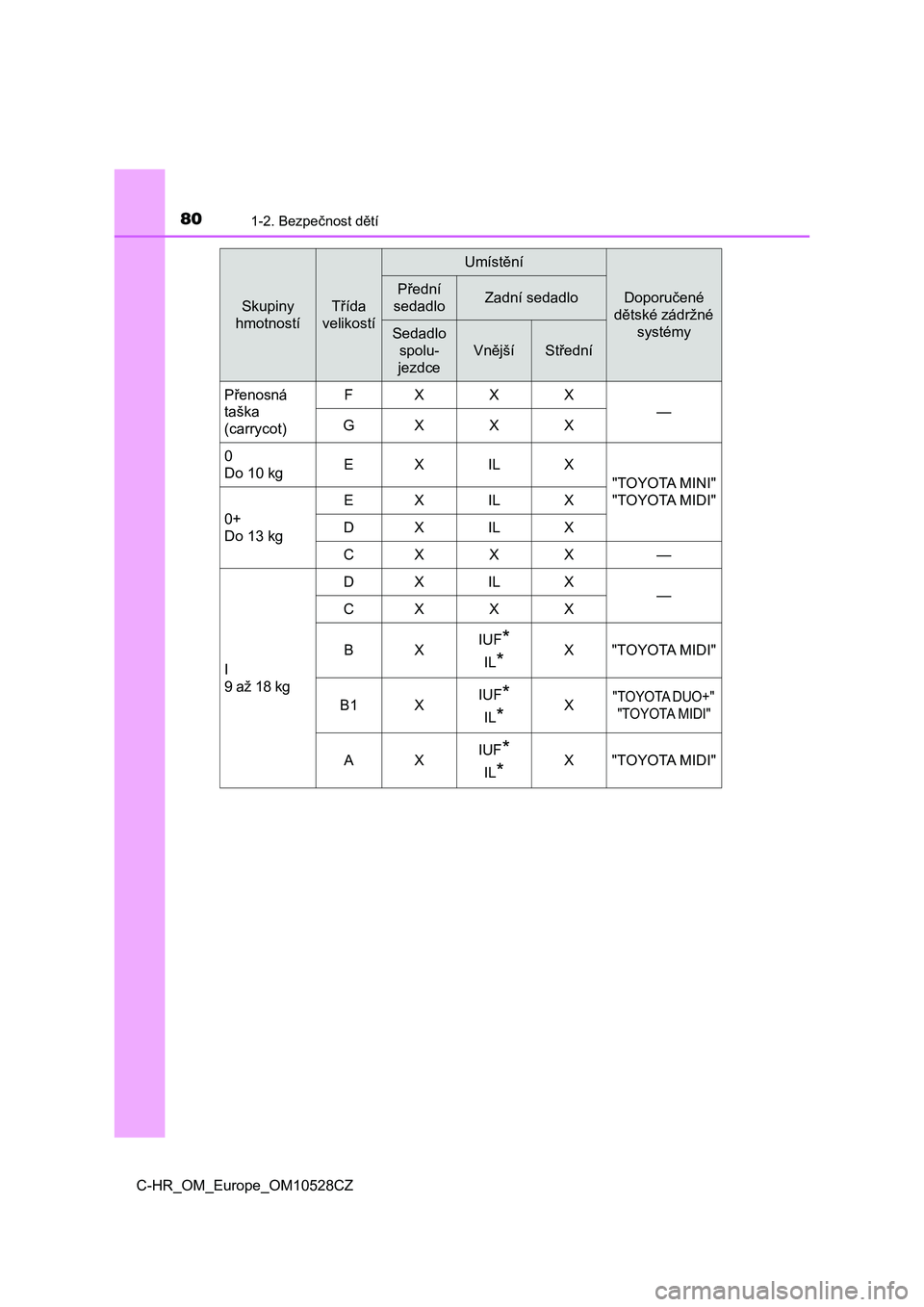

Skupiny
hmotnostíTřída
velikostí
Umístění
Doporučené
dětské zádržné
systémyPřední
sedadloZadní sedadlo
Sedadlo
spolu-
jezdce
VnějšíStřední
Přenosná
taška
(carrycot)FXXX
—
GXXX
0
Do 10 kgEX IL X
"TOYOTA MINI"
"TOYOTA MIDI"
0+
Do 13 kgEX IL X
DX IL X
CXXX —
I
9 až 18 kgDX IL X
—
CXXX
BXIUF
*
IL*X "TOYOTA MIDI"
B1 XIUF
*
IL*X"TOYOTA DUO+"
"TOYOTA MIDI"
AXIUF*
IL*X "TOYOTA MIDI"
