TOYOTA C-HR 2016 Upute Za Rukovanje (in Croatian)

119
2
2. Ploča s instrumentima
Ploča s instrumentima

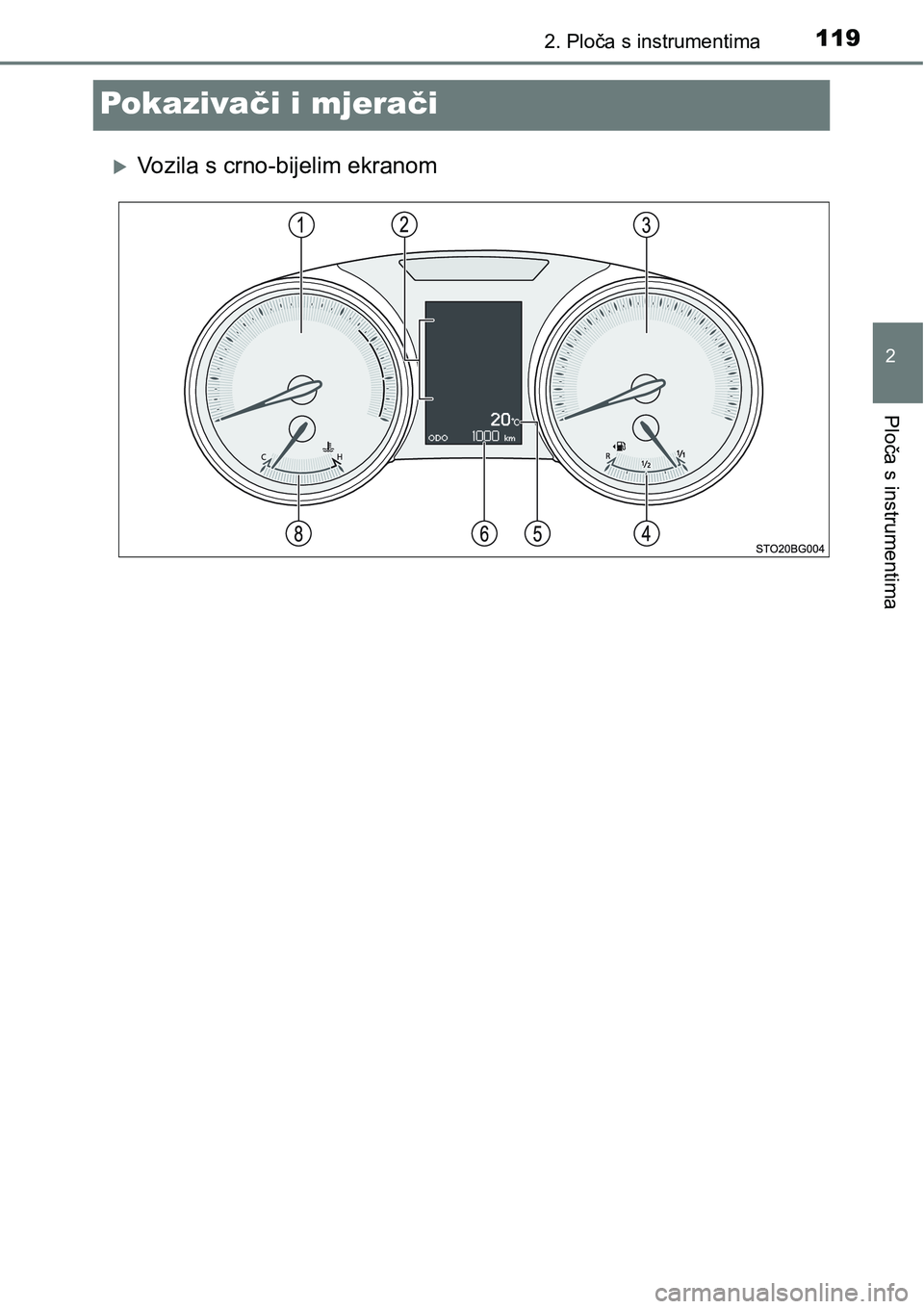

Pokazivači i mjerači
Vozila s crno-bijelim ekranom

1202. Ploča s instrumentima

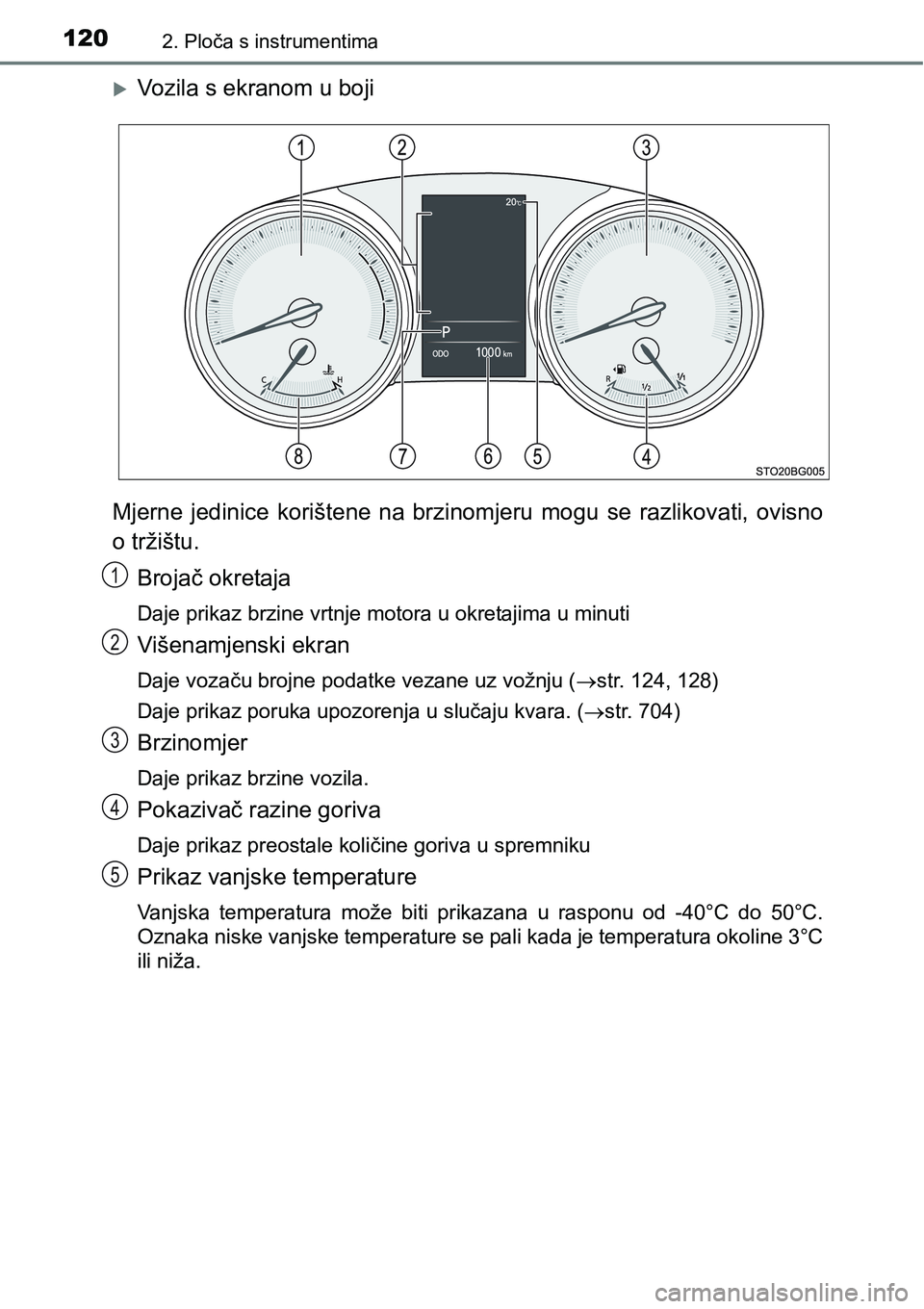

Vozila s ekranom u boji
Mjerne jedinice korištene na brzinomjeru mogu se razlikovati, ovisno
o tržištu.
Brojač okretaja
Daje prikaz brzine vrtnje motora u okretajima u minuti
Višenamjenski ekran
Daje vozaču brojne podatke vezane uz vožnju (str. 124, 128)
Daje prikaz poruka upozorenja u slučaju kvara. (str. 704)
Brzinomjer
Daje prikaz brzine vozila.
Pokazivač razine goriva
Daje prikaz preostale količine goriva u spremniku
Prikaz vanjske temperature
Vanjska temperatura može biti prikazana u rasponu od -40°C do 50°C.
Oznaka niske vanjske temperature se pali kada je temperatura okoline 3°C
ili niža.
1
2
3
4
5

1212. Ploča s instrumentima
2
Ploča s instrumentima

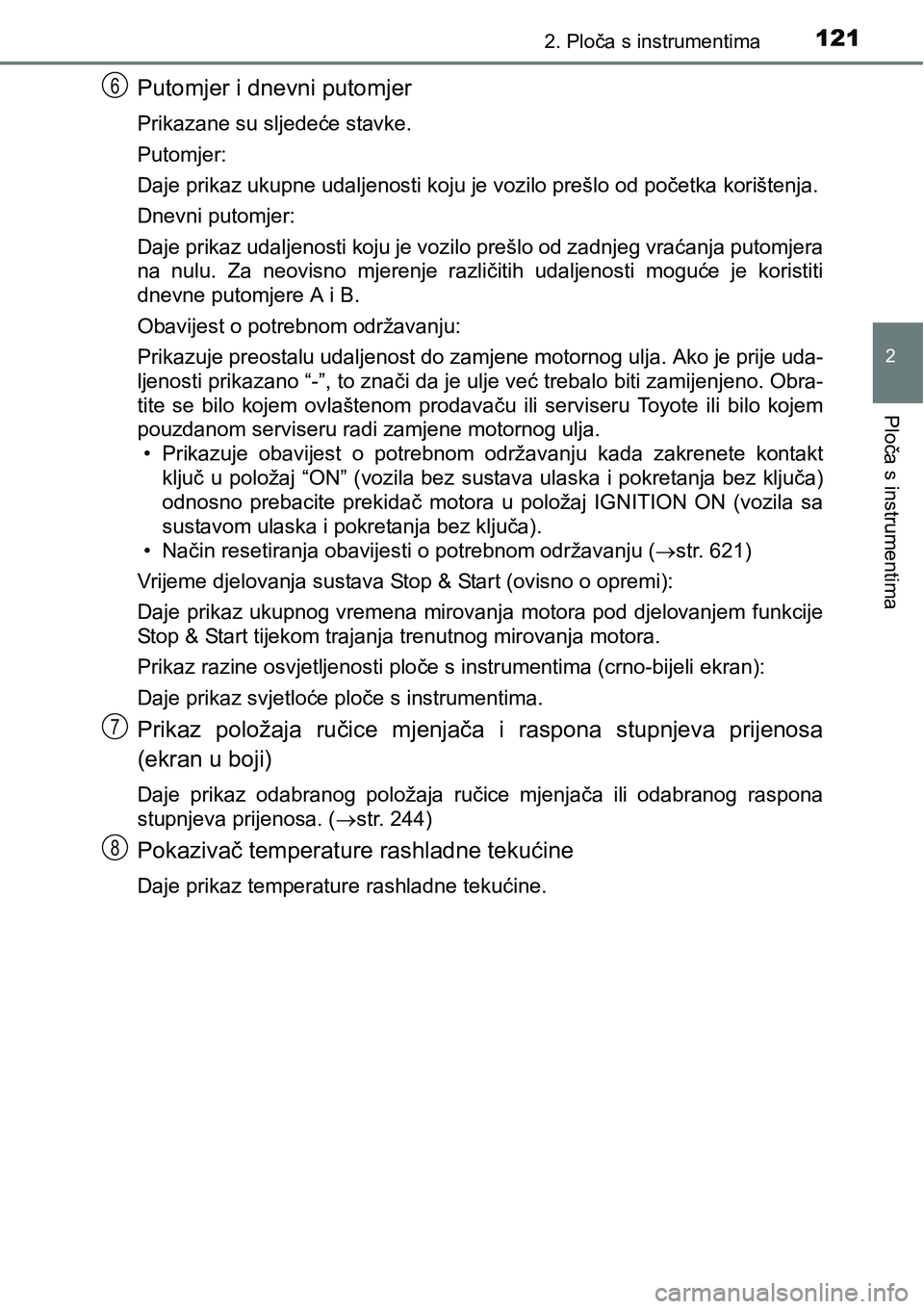

Putomjer i dnevni putomjer
Prikazane su sljedeće stavke.
Putomjer:
<00270044004d0048000300530055004c004e0044005d00030058004e00580053005100480003005800470044004f004d00480051005200560057004c0003004e0052004d00580003004d0048000300590052005d004c004f0052000300530055004800e300
4f005200030052004700030053005200fe00480057004e0044[ korištenja.
Dnevni putomjer:
Daje prikaz udaljenosti koju je vozilo prešlo od zadnjeg vraćanja putomjera
na nulu. Za neovisno mjerenje različitih udaljenosti moguće je koristiti
dnevne putomjere A i B.
Obavijest o potrebnom održavanju:
Prikazuje preostalu udaljenost do zamjene motornog ulja. Ako je prije uda-
ljenosti prikazano “-”, to znači da je ulje već trebalo biti zamijenjeno. Obra-
tite se bilo kojem ovlaštenom prodavaču ili serviseru Toyote ili bilo kojem
pouzdanom serviseru radi zamjene motornog ulja.
• Prikazuje obavijest o potrebnom održavanju kada zakrenete kontakt
ključ u položaj “ON” (vozila bez sustava ulaska i pokretanja bez ključa)
odnosno prebacite prekidač motora u položaj IGNITION ON (vozila sa
sustavom ulaska i pokretanja bez ključa).
• Način resetiranja obavijesti o potrebnom održavanju (str. 621)
Vrijeme djelovanja sustava Stop & Start (ovisno o opremi):
Daje prikaz ukupnog vremena mirovanja motora pod djelovanjem funkcije
Stop & Start tijekom trajanja trenutnog mirovanja motora.
Prikaz razine osvjetljenosti ploče s instrumentima (crno-bijeli ekran):
Daje prikaz svjetloće ploče s instrumentima.
Prikaz položaja ručice mjenjača i raspona stupnjeva prijenosa
(ekran u boji)
Daje prikaz odabranog položaja ručice mjenjača ili odabranog raspona
stupnjeva prijenosa. (str. 244)
Pokazivač temperature rashladne tekućine
Daje prikaz temperature rashladne tekućine.
6
7
8

1222. Ploča s instrumentima

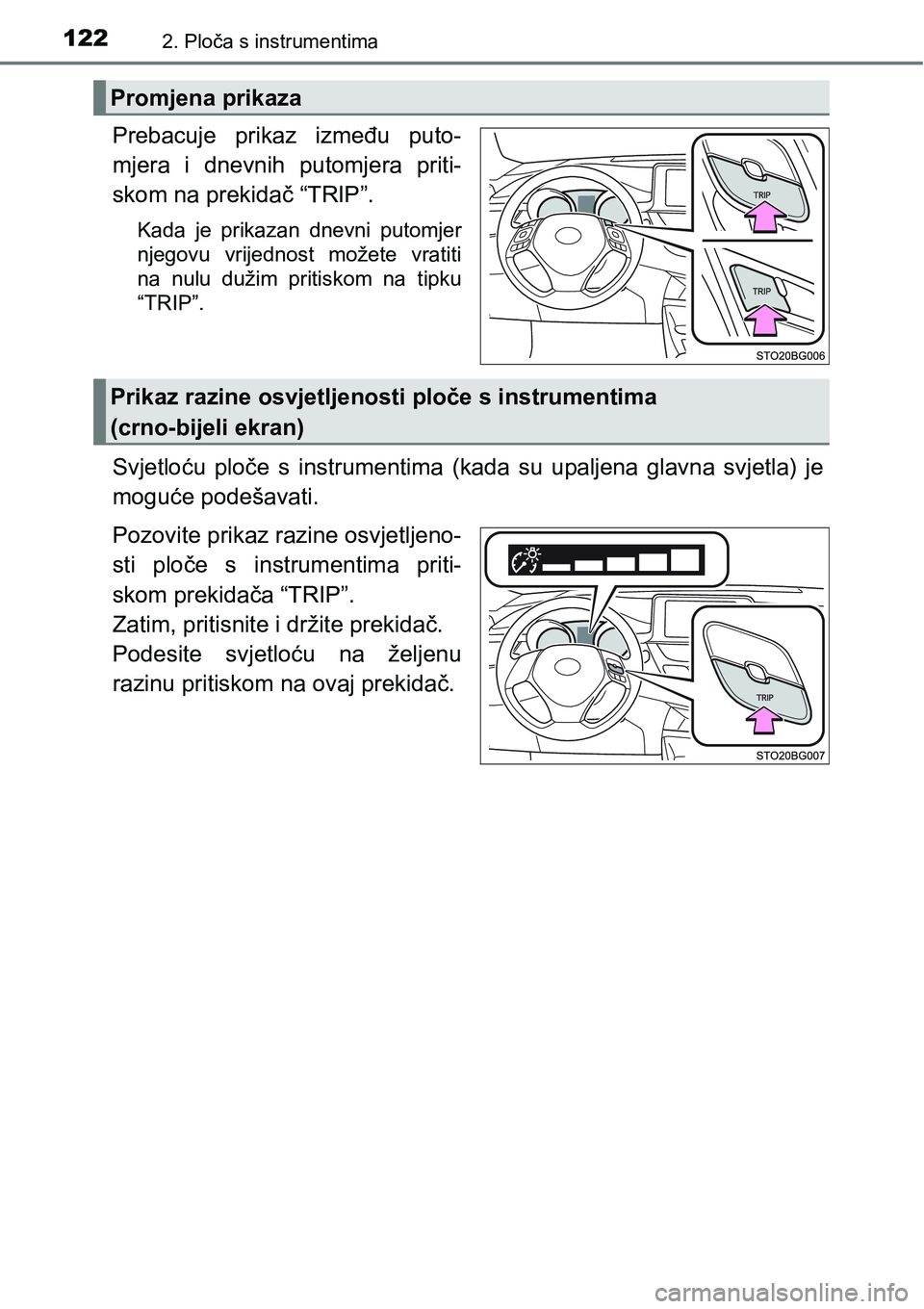

Prebacuje prikaz između puto-
mjera i dnevnih putomjera priti-
skom na prekidač “TRIP”.
Kada je prikazan dnevni putomjer
njegovu vrijednost možete vratiti
na nulu dužim pritiskom na tipku
“TRIP”.
Svjetloću ploče s instrumentima (kada su upaljena glavna svjetla) je
moguće podešavati.
Pozovite prikaz razine osvjetljeno-
sti ploče s instrumentima priti-
skom prekidača “TRIP”.
Zatim, pritisnite i držite prekidač.
Podesite svjetloću na željenu
razinu pritiskom na ovaj prekidač.
Promjena prikaza
Prikaz razine osvjetljenosti ploče s instrumentima
(crno-bijeli ekran)

1232. Ploča s instrumentima
2
Ploča s instrumentima
nPloča s instrumentima je osvijetljena
Vozila bez sustava ulaska i pokretanja bez ključa:
Kada je kontakt ključ u položaju “ON.
Vozila sa sustavom ulaska i pokretanja bez ključa:
Kada je prekidač motora u položaju IGNITION ON.
nPrikaz vanjske temperature
lU sljedećim situacijama vanjska temperatura možda neće biti prikazana
ispravno ili bi moglo biti potrebno duže vrijeme za promjenu prikaza.
• Kada vozilo miruje ili se kreće malom brzinom (manje od 25 km/h)
• Kada se vanjska temperatura iznenada promijenila (na ulasku ili izlasku
iz garaže, tunela i slično)
lAko je stalno prikazano “--”, sustav je možda u kvaru.
Obratite se bilo kojem ovlaštenom prodavaču ili serviseru Toyote ili bilo
kojem pouzdanom serviseru radi provjere vozila.
NAPOMENA
nDa biste spriječili oštećenje motora i njegovih dijelova
lNemojte dopustiti da igla brojača okretaja uđe u crveno područje koje
označava maksimalnu brzinu vrtnje motora.
lAko je mjerač temperature rashladne tekućine u crvenom području (“H”) to
može značiti da je motor pregrijan. U tom slučaju, odmah zaustavite vozilo
na sigurnom mjestu i provjerite motor nakon što se potpuno ohladi.
(str. 756)

1242. Ploča s instrumentima

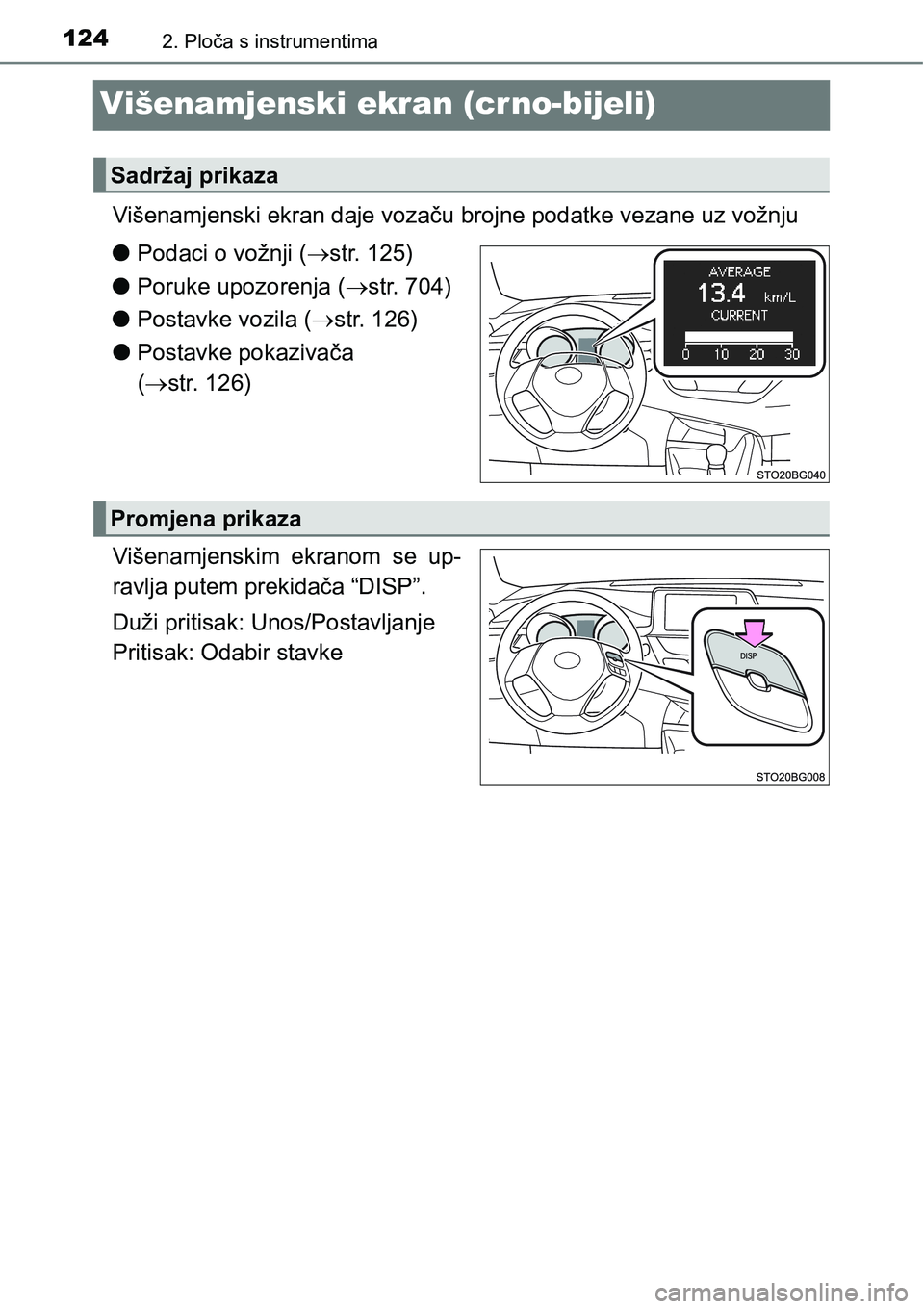

Višenamjenski ekran (crno-bijeli)
Višenamjenski ekran daje vozaču brojne podatke vezane uz vožnju
lPodaci o vožnji (str. 125)
lPoruke upozorenja (str. 704)
lPostavke vozila (str. 126)
lPostavke pokazivača
(str. 126)
Višenamjenskim ekranom se up-
ravlja putem prekidača “DISP”.
Duži pritisak: Unos/Postavljanje
Pritisak: Odabir stavke
Sadržaj prikaza
Promjena prikaza

1252. Ploča s instrumentima
2
Ploča s instrumentima
lProsječna i trenutna potrošnja goriva
Daje prikaz prosječne potrošnje goriva od zadnjeg vraćanja na nulu.
• Ovu funkciju možete vratiti na nulu pritiskom prekidača “DISP” du-
žim od 1 sekunde kada je prikazana prosječna potrošnja goriva.
• Smatrajte prikazanu prosječnu potrošnju goriva orijentacijskom
vrijednošću.
Daje prikaz trenutne potrošnje goriva.
Smatrajte prikazanu potrošnju goriva orijentacijskom vrijednošću.
lDoseg (autonomija)
Prikazuje procijenjenu maksimalnu udaljenost koju vozilo može pri-
jeći s količinom goriva preostalom u spremniku.
• Ova udaljenost se izračunava na temelju vaše prosječne potroš-
nje goriva. Shodno tome, stvarni put koji možete prijeći može se
razlikovati od prikazane vrijednosti.
• Ako u spremnik nalijete samo malo goriva, prikazana vrijednost
se možda neće promijeniti.
Prilikom nalijevanja goriva, zakrenite kontakt ključ u položaj “LOCK”.
Ako dolijete gorivo bez zakretanja kontakt ključa u položaj “LOCK”, pri-
kaz se možda neće osvježiti.
lProsječna brzina vozila
Prosječna brzina vozila od zadnjeg pokretanja motora.
lProteklo vrijeme
Vrijeme proteklo od pokretanja motora.
Podaci o vožnji

1262. Ploča s instrumentima

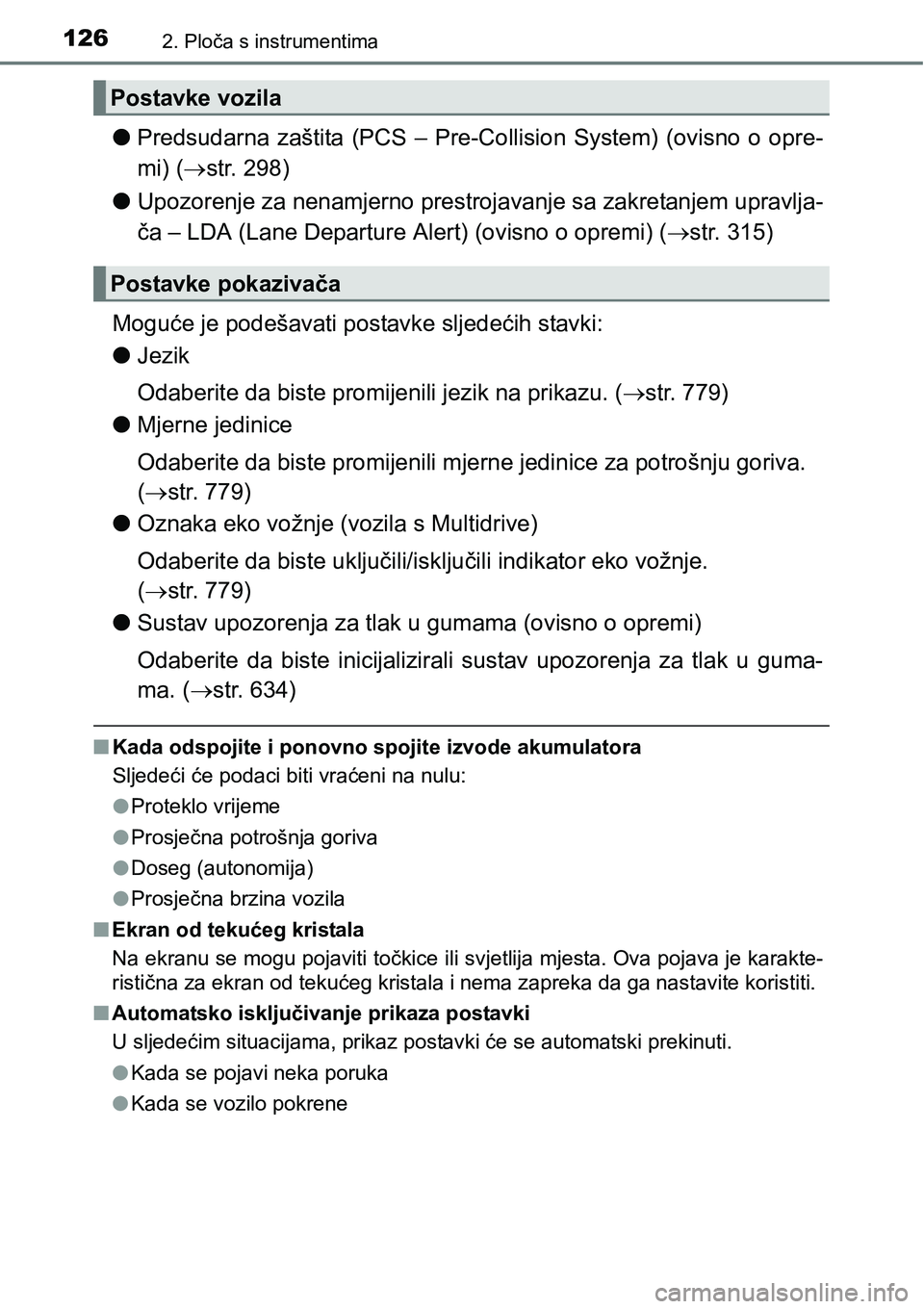

lPredsudarna zaštita (PCS – Pre-Collision System) (ovisno o opre-
mi) (str. 298)
lUpozorenje za nenamjerno prestrojavanje sa zakretanjem upravlja-
ča – LDA (Lane Departure Alert) (ovisno o opremi) (str. 315)
Moguće je podešavati postavke sljedećih stavki:
lJezik
Odaberite da biste promijenili jezik na prikazu. (str. 779)
lMjerne jedinice
Odaberite da biste promijenili mjerne jedinice za potrošnju goriva.
(str. 779)
lOznaka eko vožnje (vozila s Multidrive)
Odaberite da biste uključili/isključili indikator eko vožnje.
(str. 779)
lSustav upozorenja za tlak u gumama (ovisno o opremi)
Odaberite da biste inicijalizirali sustav upozorenja za tlak u guma-
ma. (str. 634)
n<002e004400470044000300520047005600530052004d004c005700480003004c000300530052005100520059005100520003005600530052004d004c005700480003004c005d005900520047004800030044004e005800500058004f004400570052005500
44>
Sljedeći će podaci biti vraćeni na nulu:
lProteklo vrijeme
lProsječna potrošnja goriva
lDoseg (autonomija)
lProsječna brzina vozila
nEkran od tekućeg kristala
Na ekranu se mogu pojaviti točkice ili svjetlija mjesta. Ova pojava je karakte-
ristična za ekran od tekućeg kristala i nema zapreka da ga nastavite koristiti.
nAutomatsko isključivanje prikaza postavki
U sljedećim situacijama, prikaz postavki će se automatski prekinuti.
lKada se pojavi neka poruka
lKada se vozilo pokrene
Postavke vozila
Postavke pokazivača

1272. Ploča s instrumentima
2
Ploča s instrumentima

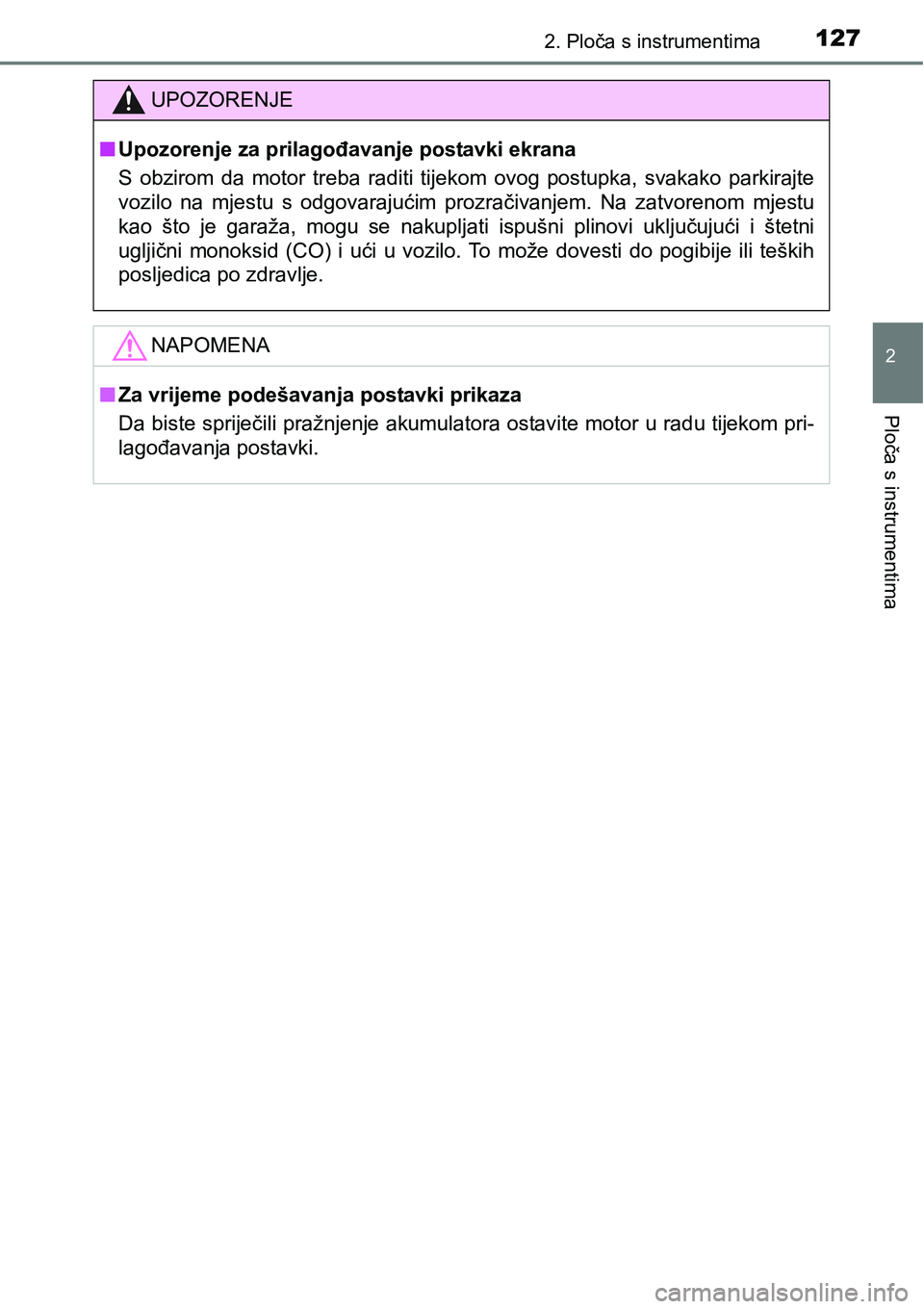

UPOZORENJE
nUpozorenje za prilagođavanje postavki ekrana
S obzirom da motor treba raditi tijekom ovog postupka, svakako parkirajte
vozilo na mjestu s odgovarajućim prozračivanjem. Na zatvorenom mjestu
kao što je garaža, mogu se nakupljati ispušni plinovi uključujući i štetni
ugljični monoksid (CO) i ući u vozilo. To može dovesti do pogibije ili teških
posljedica po zdravlje.
NAPOMENA
nZa vrijeme podešavanja postavki prikaza
Da biste spriječili pražnjenje akumulatora ostavite motor u radu tijekom pri-
lagođavanja postavki.

1282. Ploča s instrumentima

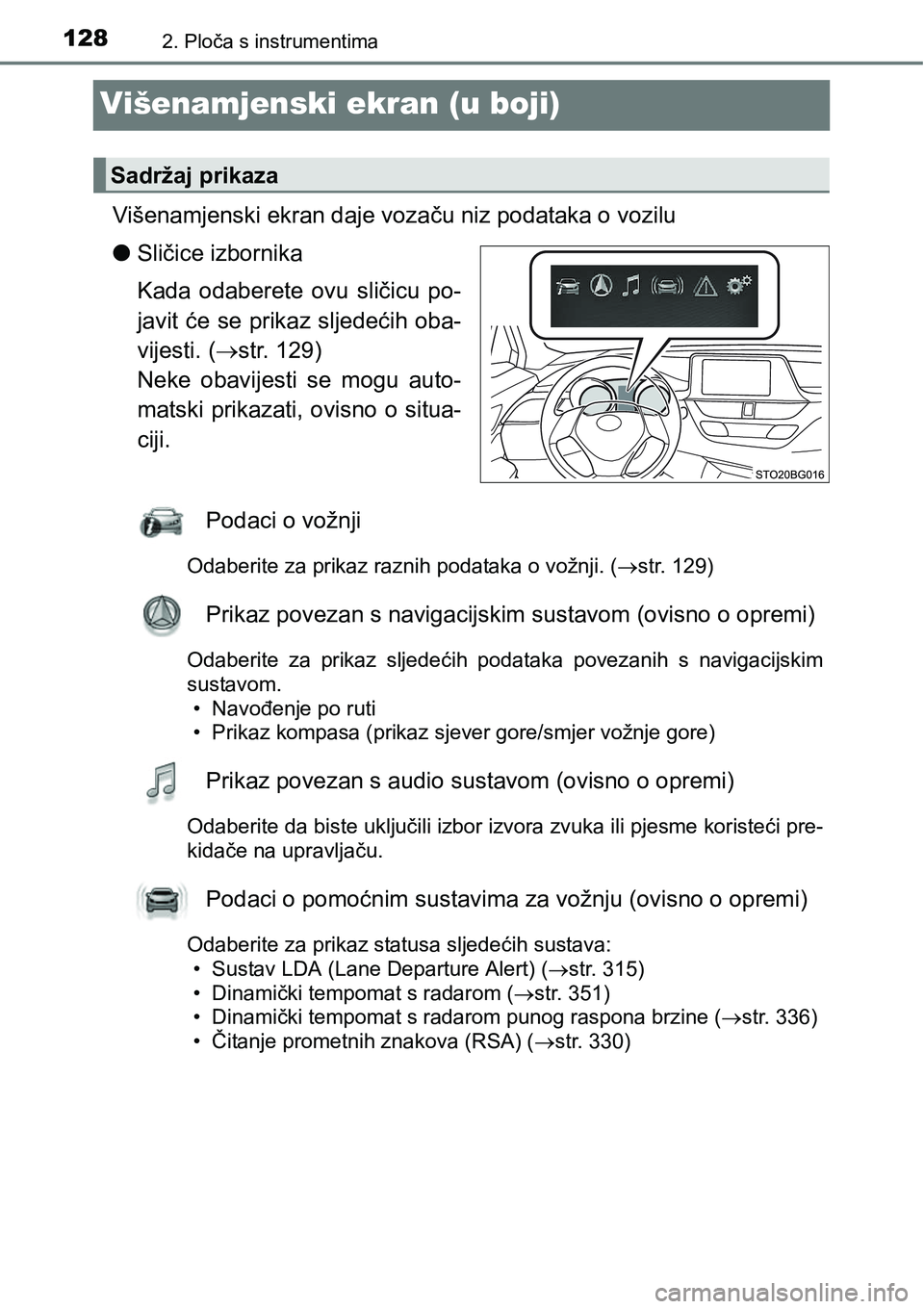

Višenamjenski ekran (u boji)
Višenamjenski ekran daje vozaču niz podataka o vozilu
lSličice izbornika
Kada odaberete ovu sličicu po-
javit će se prikaz sljedećih oba-
vijesti. (str. 129)
Neke obavijesti se mogu auto-
matski prikazati, ovisno o situa-
ciji.
Podaci o vožnji
Odaberite za prikaz raznih podataka o vožnji. (str. 129)
Prikaz povezan s navigacijskim sustavom (ovisno o opremi)
Odaberite za prikaz sljedećih podataka povezanih s navigacijskim
sustavom.
• Navođenje po ruti
• Prikaz kompasa (prikaz sjever gore/smjer vožnje gore)
Prikaz povezan s audio sustavom (ovisno o opremi)
Odaberite da biste uključili izbor izvora zvuka ili pjesme koristeći pre-
kidače na upravljaču.
Podaci o pomoćnim sustavima za vožnju (ovisno o opremi)
Odaberite za prikaz statusa sljedećih sustava:
• Sustav LDA (Lane Departure Alert) (str. 315)
• Dinamički tempomat s radarom (str. 351)
• Dinamički tempomat s radarom punog raspona brzine (str. 336)
• Čitanje prometnih znakova (RSA) (str. 330)
Sadržaj prikaza
