TOYOTA C-HR 2016 Upute Za Rukovanje (in Croatian)

6697-3. Samostalno održavanje
7
Održavanje i briga

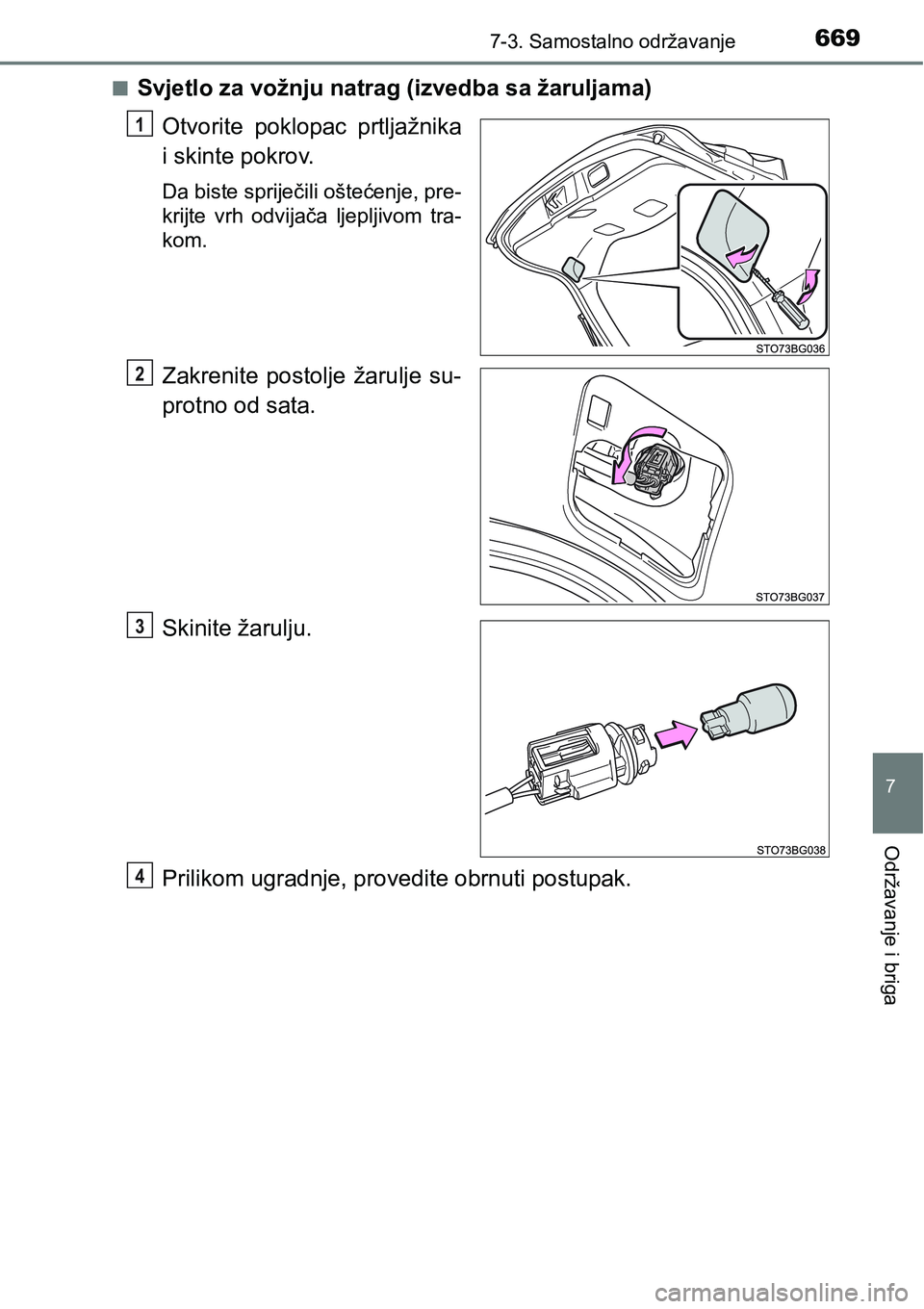

nSvjetlo za vožnju natrag (izvedba sa žaruljama)
Otvorite poklopac prtljažnika
i skinte pokrov.
Da biste spriječili oštećenje, pre-
krijte vrh odvijača ljepljivom tra-
kom.
Zakrenite postolje žarulje su-
protno od sata.
Skinite žarulju.
Prilikom ugradnje, provedite obrnuti postupak.
1
2
3
4

6707-3. Samostalno održavanje

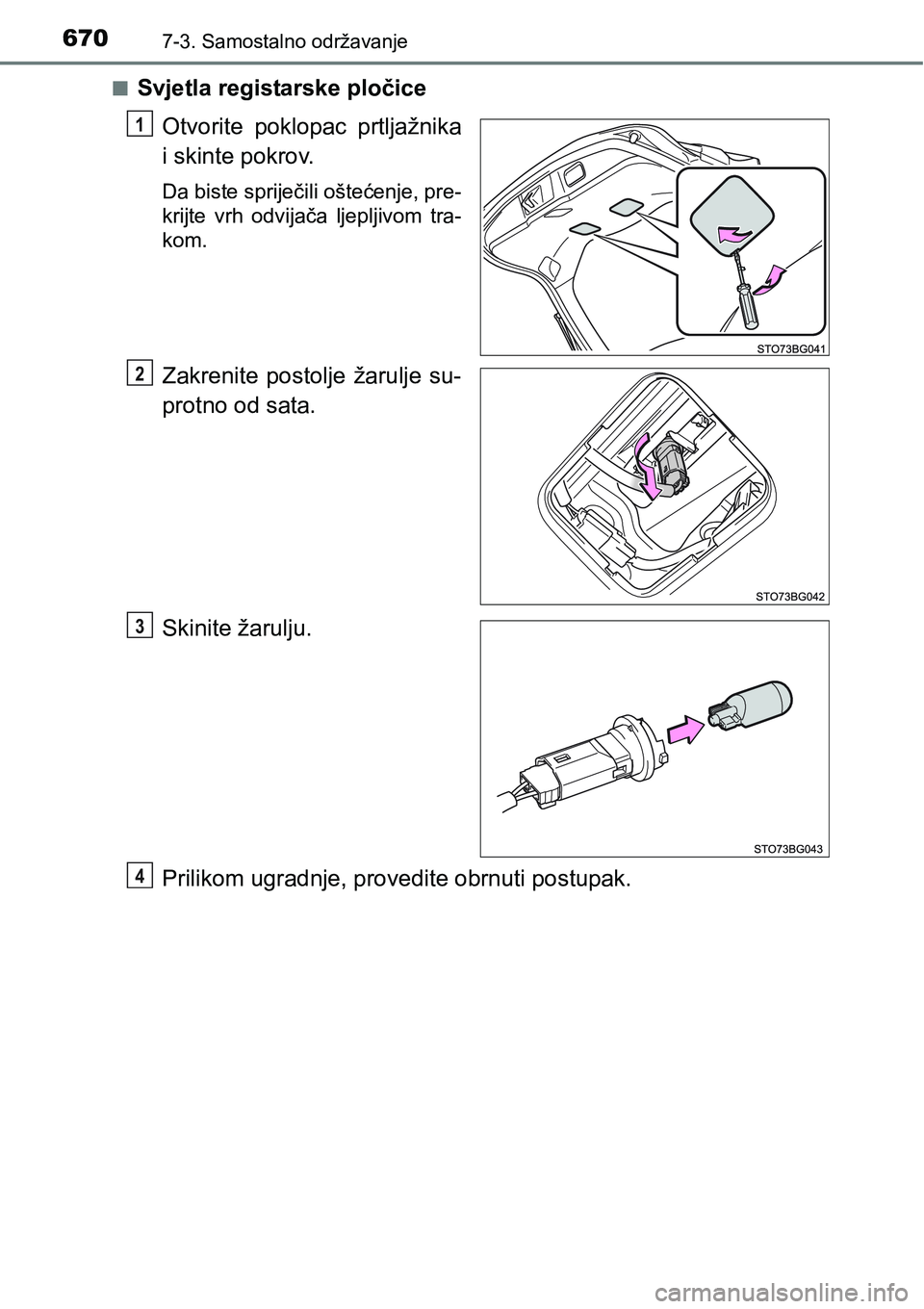

nSvjetla registarske pločice
Otvorite poklopac prtljažnika
i skinte pokrov.
Da biste spriječili oštećenje, pre-
krijte vrh odvijača ljepljivom tra-
kom.
Zakrenite postolje žarulje su-
protno od sata.
Skinite žarulju.
Prilikom ugradnje, provedite obrnuti postupak.
1
2
3
4

6717-3. Samostalno održavanje
7
Održavanje i briga

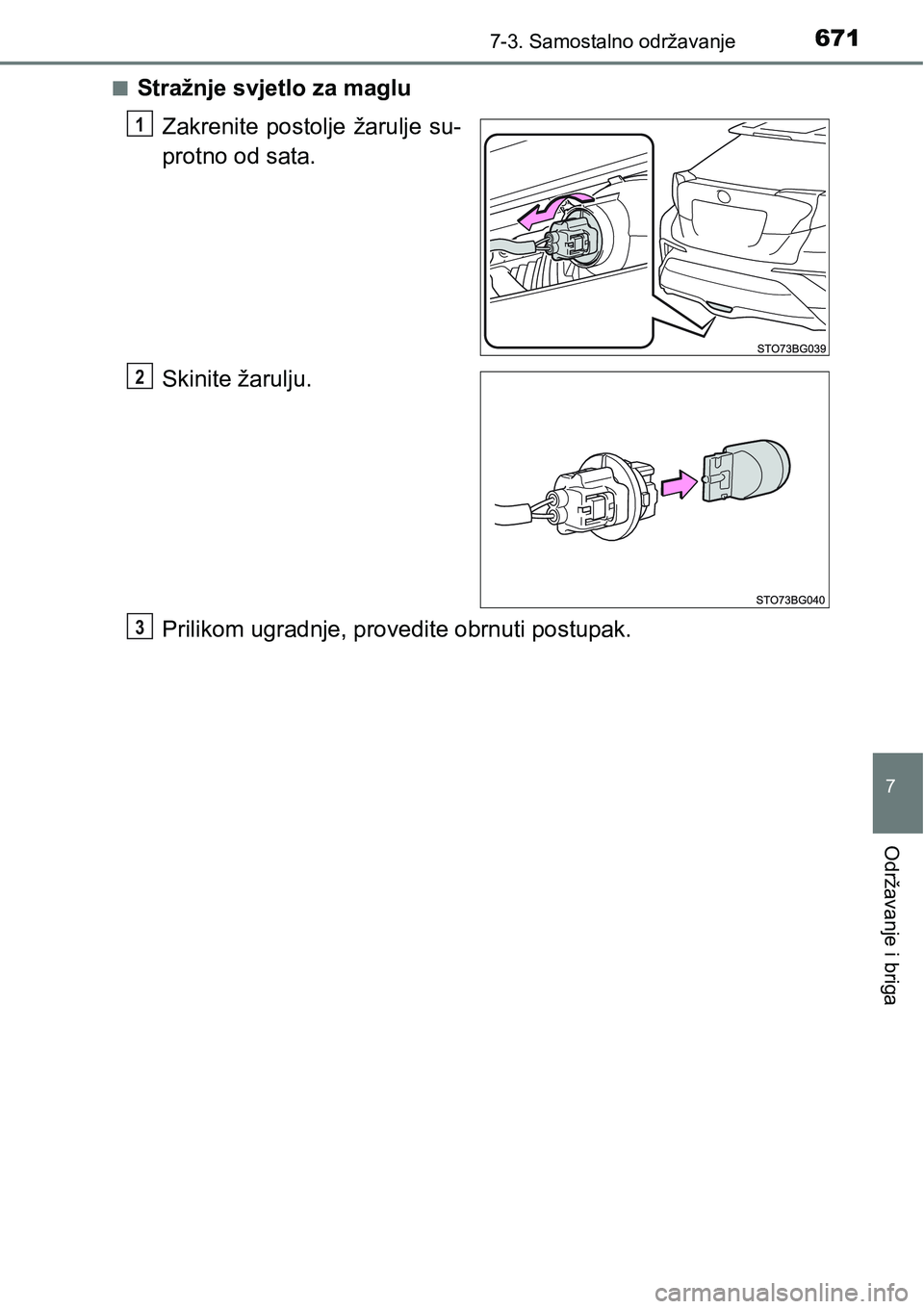

nStražnje svjetlo za maglu
Zakrenite postolje žarulje su-
protno od sata.
Skinite žarulju.
Prilikom ugradnje, provedite obrnuti postupak.
1
2
3

6727-3. Samostalno održavanje

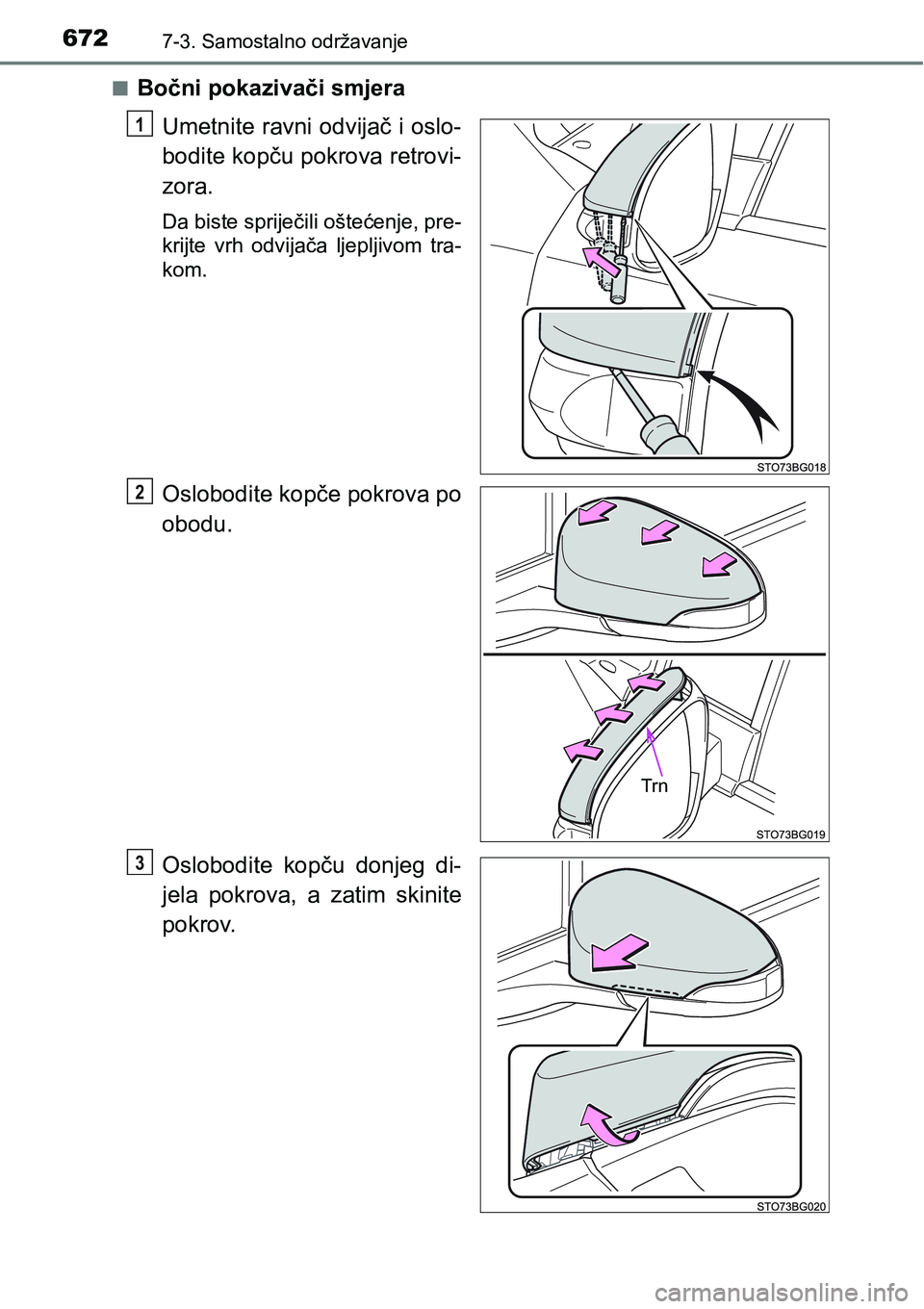

nBočni pokazivači smjera
Umetnite ravni odvijač i oslo-
bodite kopču pokrova retrovi-
zora.
Da biste spriječili oštećenje, pre-
krijte vrh odvijača ljepljivom tra-
kom.
Oslobodite kopče pokrova po
obodu.
Oslobodite kopču donjeg di-
jela pokrova, a zatim skinite
pokrov.
1
Trn
O
P

6737-3. Samostalno održavanje
7
Održavanje i briga

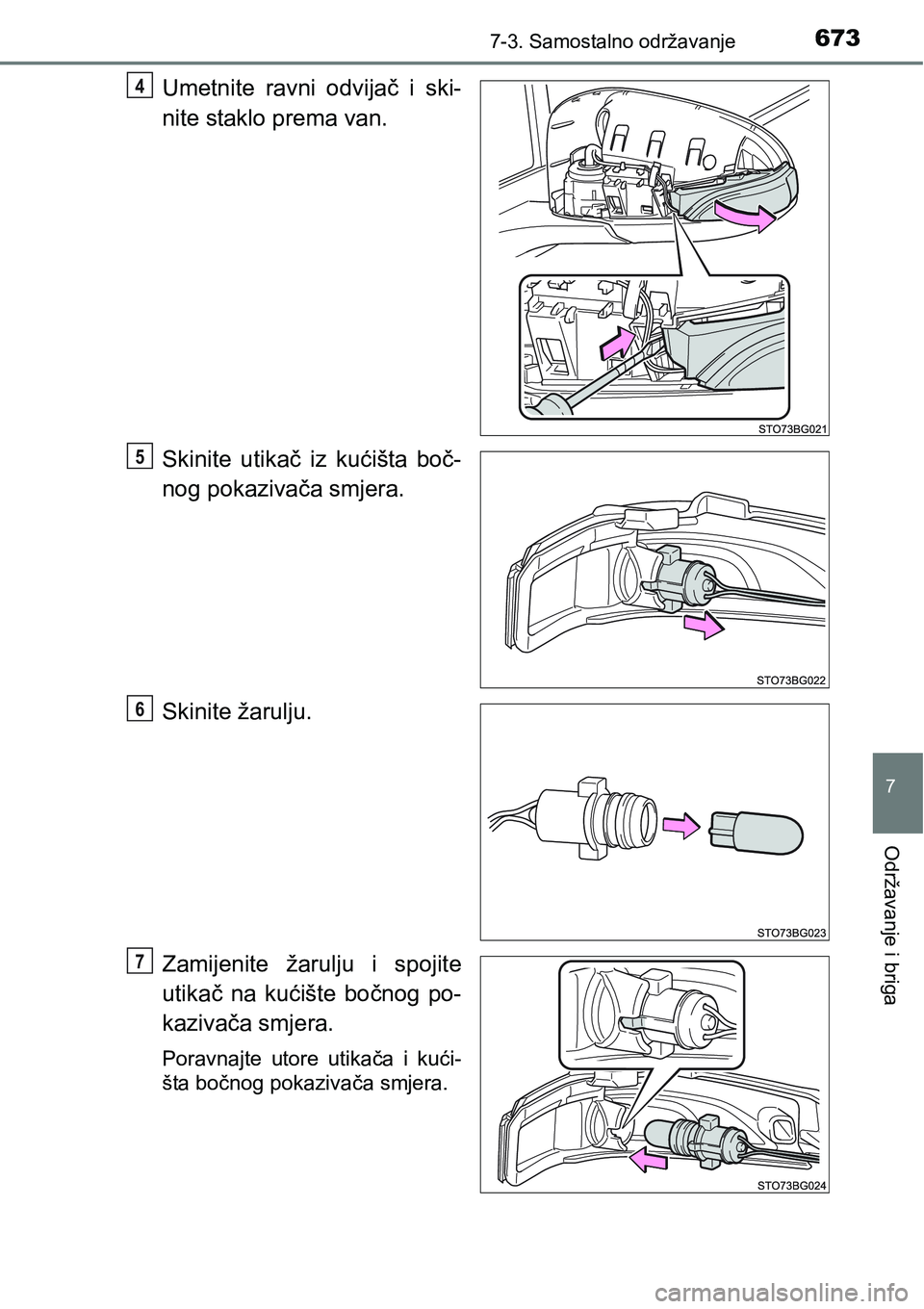

Umetnite ravni odvijač i ski-
nite staklo prema van.
Skinite utikač iz kućišta boč-
nog pokazivača smjera.
Skinite žarulju.
Zamijenite žarulju i spojite
utikač na kućište bočnog po-
kazivača smjera.
Poravnajte utore utikača i kući-
šta bočnog pokazivača smjera.
4
5
6
7

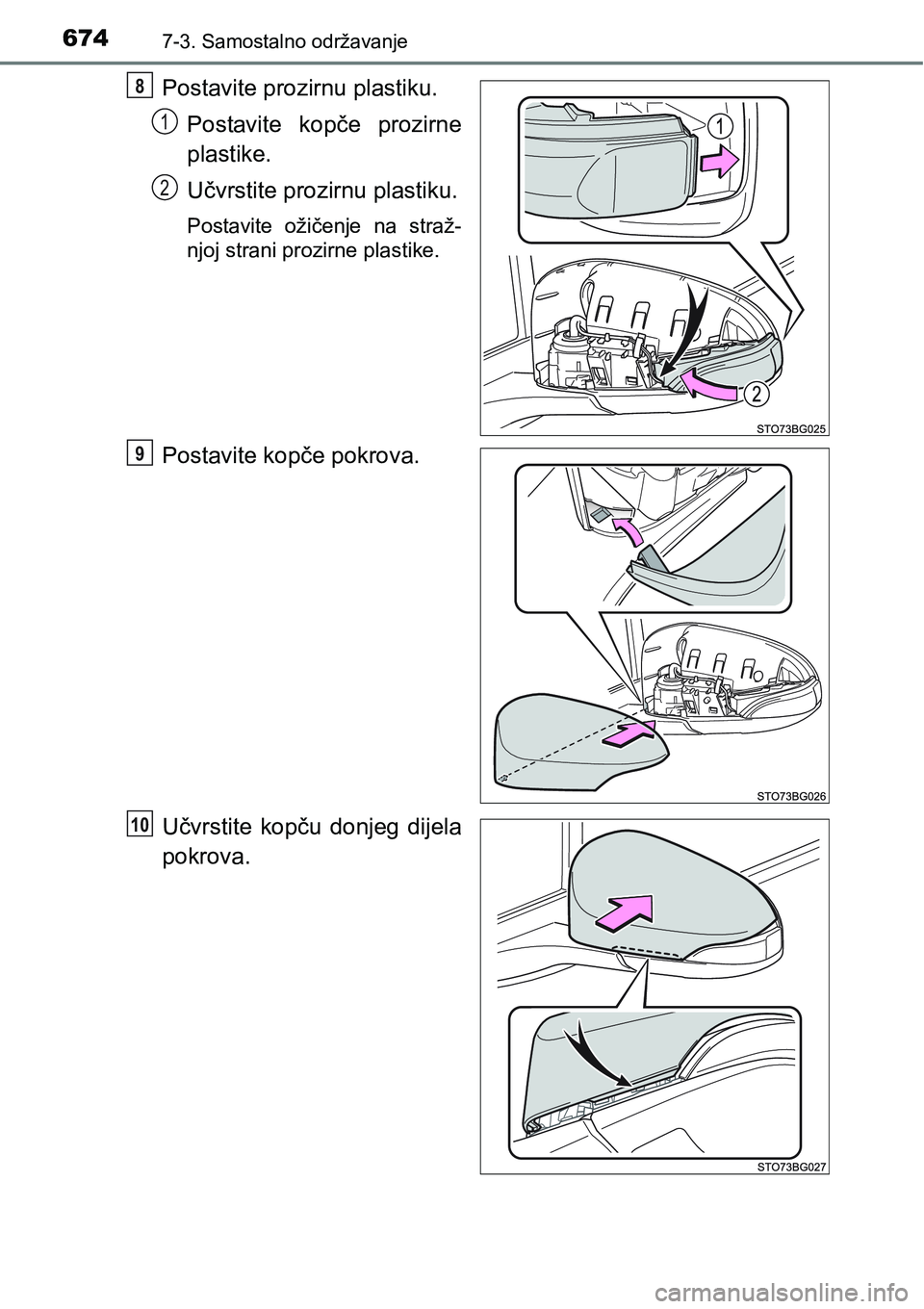

6747-3. Samostalno održavanje
Postavite prozirnu plastiku.
Postavite kopče prozirne
plastike.
Učvrstite prozirnu plastiku.
Postavite ožičenje na straž-
njoj strani prozirne plastike.
Postavite kopče pokrova.
Učvrstite kopču donjeg dijela
pokrova.
8
1
2
9
10

6757-3. Samostalno održavanje
7
Održavanje i briga

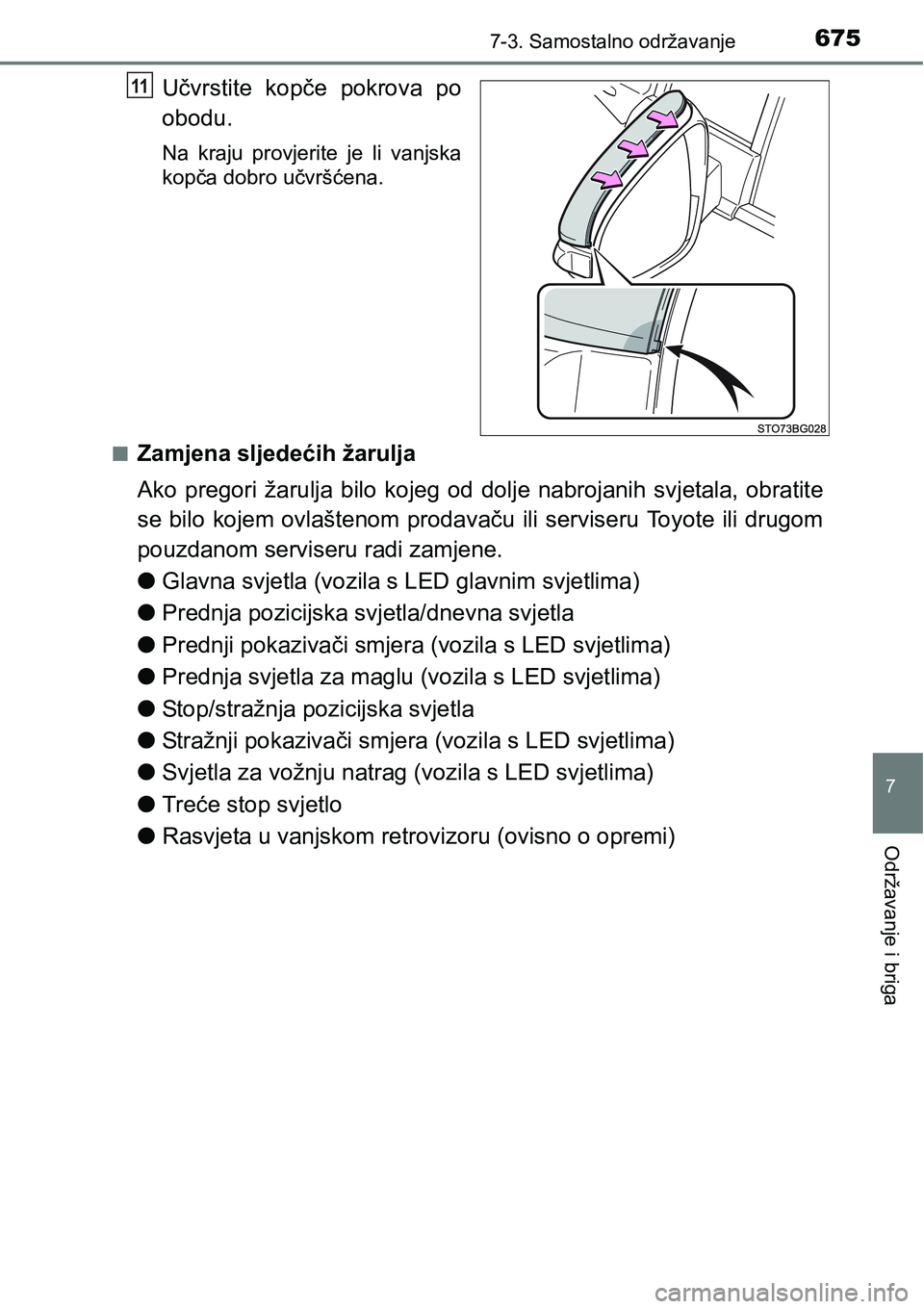

Učvrstite kopče pokrova po
obodu.
Na kraju provjerite je li vanjska
kopča dobro učvršćena.
n
Zamjena sljedećih žarulja
Ako pregori žarulja bilo kojeg od dolje nabrojanih svjetala, obratite
se bilo kojem ovlaštenom prodavaču ili serviseru Toyote ili drugom
pouzdanom serviseru radi zamjene.
lGlavna svjetla (vozila s LED glavnim svjetlima)
lPrednja pozicijska svjetla/dnevna svjetla
lPrednji pokazivači smjera (vozila s LED svjetlima)
lPrednja svjetla za maglu (vozila s LED svjetlima)
lStop/stražnja pozicijska svjetla
lStražnji pokazivači smjera (vozila s LED svjetlima)
lSvjetla za vožnju natrag (vozila s LED svjetlima)
lTreće stop svjetlo
lRasvjeta u vanjskom retrovizoru (ovisno o opremi)
11

6767-3. Samostalno održavanje
nŽarulje LED
Sljedeća svjetla se sastoje od niza LED. Ako pregori neka od LED dioda,
odvezite vozilo bilo kojem ovlaštenom prodavaču ili serviseru Toyote ili bilo
kojem pouzdanom serviseru.
lGlavna svjetla (vozila s LED glavnim svjetlima)
lPrednja pozicijska svjetla/dnevna svjetla
lPrednji pokazivači smjera (vozila s LED svjetlima)
lPrednja svjetla za maglu (vozila s LED svjetlima)
lTreće stop svjetlo
lStop/stražnja pozicijska svjetla
lStražnji pokazivači smjera (vozila s LED svjetlima)
lSvjetla za vožnju natrag (vozila s LED svjetlima)
lRasvjeta u vanjskom retrovizoru (ovisno o opremi)
nNakupljanje kondenzata na unutrašnjosti stakla svjetla
Privremeno nakupljanje kondenzata na unutrašnjoj strani stakla svjetla ne
predstavlja kvar.
Obratite se bilo kojem ovlaštenom prodavaču ili serviseru Toyote ili bilo kojem
pouzdanom serviseru u sljedećim situacijama:
lna unutrašnjoj strani stakla svjetla stvaraju se velike kapi vode,
lunutar glavnog svjetla nakupila se voda.
nPrilikom zamjene žarulja
str. 660

6777-3. Samostalno održavanje
7
Održavanje i briga

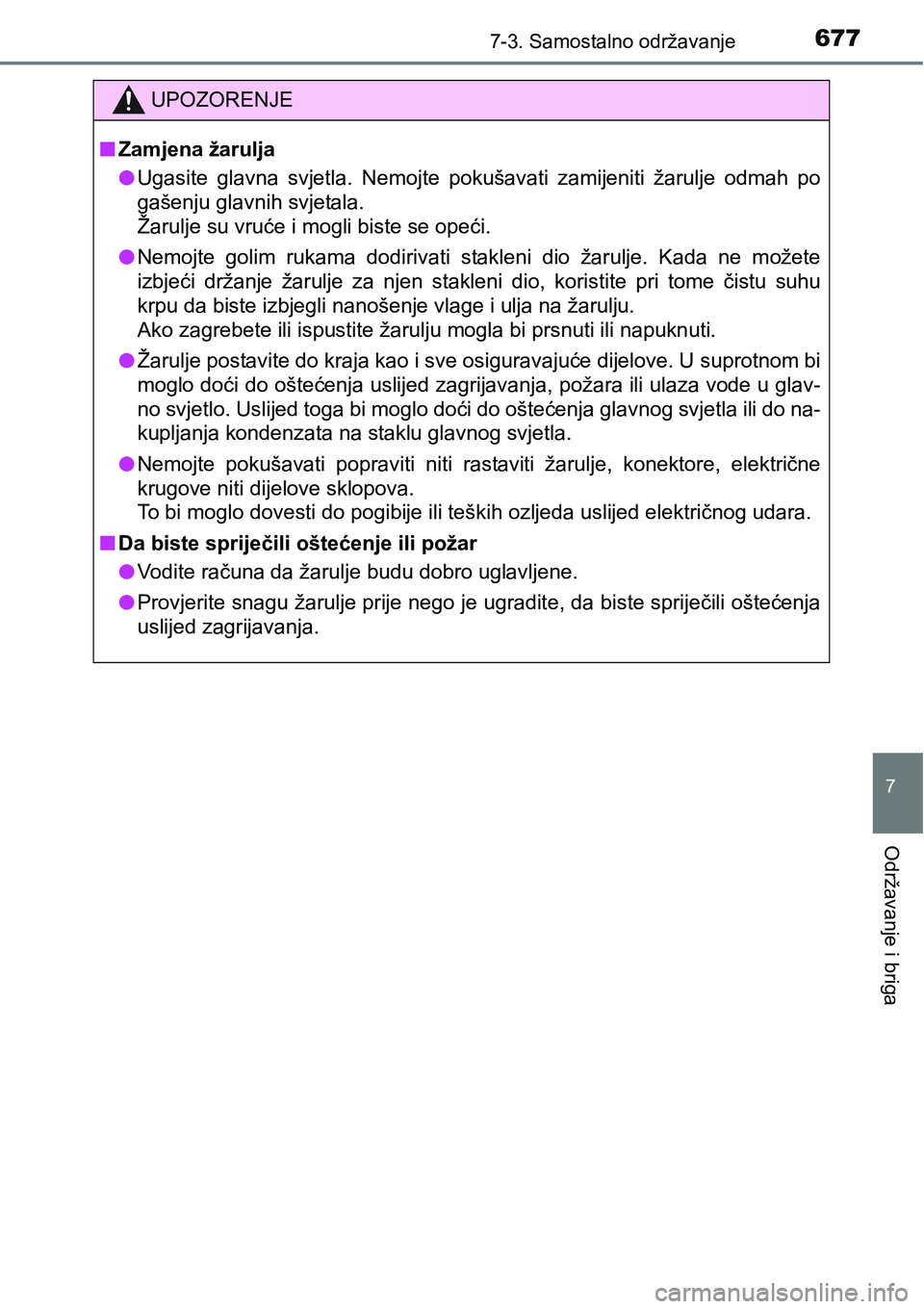

UPOZORENJE
nZamjena žarulja
lUgasite glavna svjetla. Nemojte pokušavati zamijeniti žarulje odmah po
gašenju glavnih svjetala.
Žarulje su vruće i mogli biste se opeći.
lNemojte golim rukama dodirivati stakleni dio žarulje. Kada ne možete
izbjeći držanje žarulje za njen stakleni dio, koristite pri tome čistu suhu
<004e00550053005800030047004400030045004c0056005700480003004c005d0045004d0048004a004f004c0003005100440051005200e300480051004d004800030059004f0044004a00480003004c00030058004f004d0044000300510044000300e500
4400550058004f004d005800110003[
Ako zagrebete ili ispustite žarulju mogla bi prsnuti ili napuknuti.
lŽarulje postavite do kraja kao i sve osiguravajuće dijelove. U suprotnom bi
moglo doći do oštećenja uslijed zagrijavanja, požara ili ulaza vode u glav-
no svjetlo. Uslijed toga bi moglo doći do oštećenja glavnog svjetla ili do na-
kupljanja kondenzata na staklu glavnog svjetla.
lNemojte pokušavati popraviti niti rastaviti žarulje, konektore, električne
krugove niti dijelove sklopova.
To bi moglo dovesti do pogibije ili teških ozljeda uslijed električnog udara.
nDa biste spriječili oštećenje ili požar
lVodite računa da žarulje budu dobro uglavljene.
lProvjerite snagu žarulje prije nego je ugradite, da biste spriječili oštećenja
uslijed zagrijavanja.
