TOYOTA C-HR 2016 Upute Za Rukovanje (in Croatian)

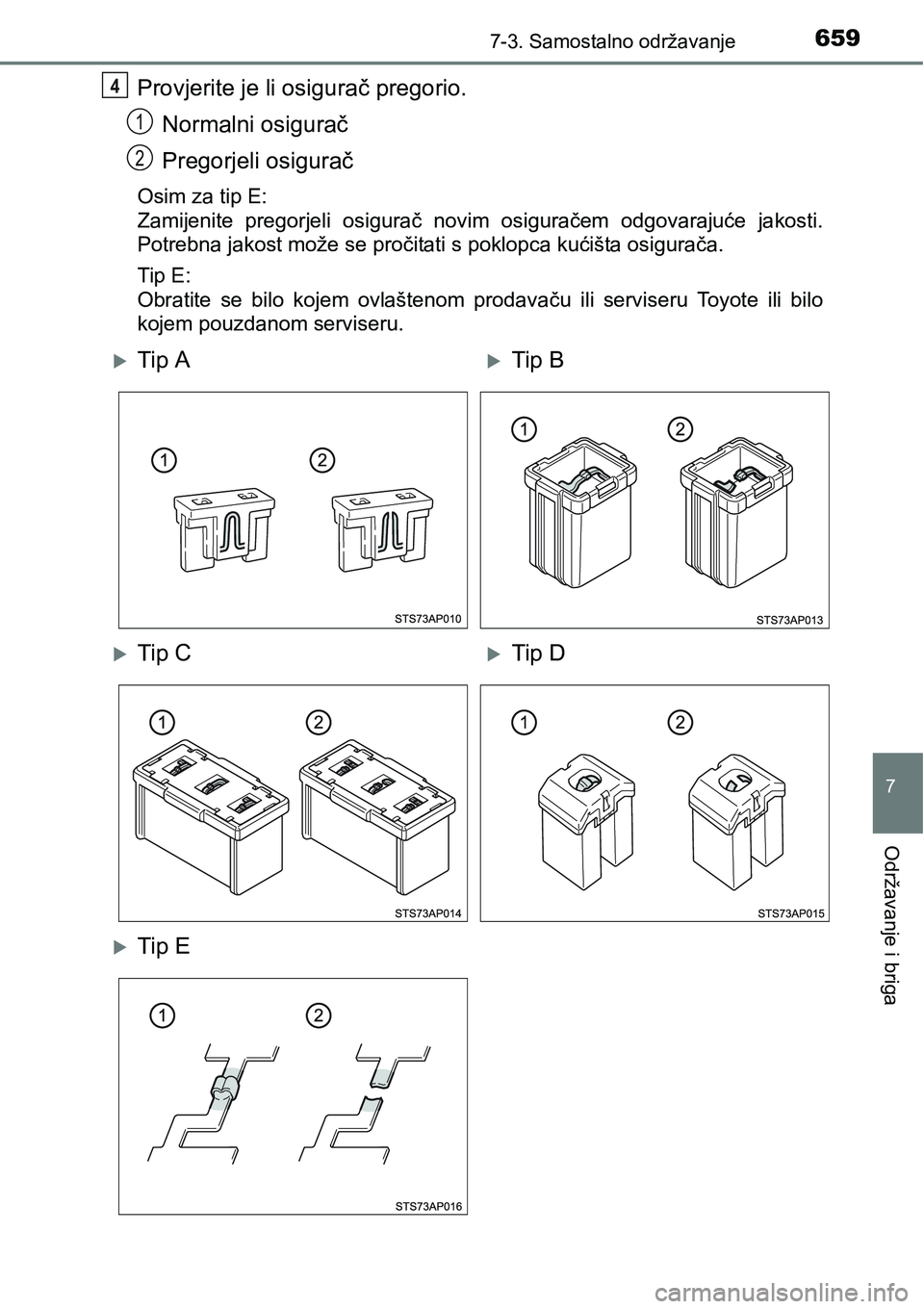

6597-3. Samostalno održavanje
7
Održavanje i briga
Provjerite je li osigurač pregorio.
Normalni osigurač
Pregorjeli osigurač
Osim za tip E:
Zamijenite pregorjeli osigurač novim osiguračem odgovarajuće jakosti.
Potrebna jakost može se pročitati s poklopca kućišta osigurača.
Tip E:
Obratite se bilo kojem ovlaštenom prodavaču ili serviseru Toyote ili bilo
kojem pouzdanom serviseru.
4
1
2
Tip ATip B
Tip CTip D
Tip E

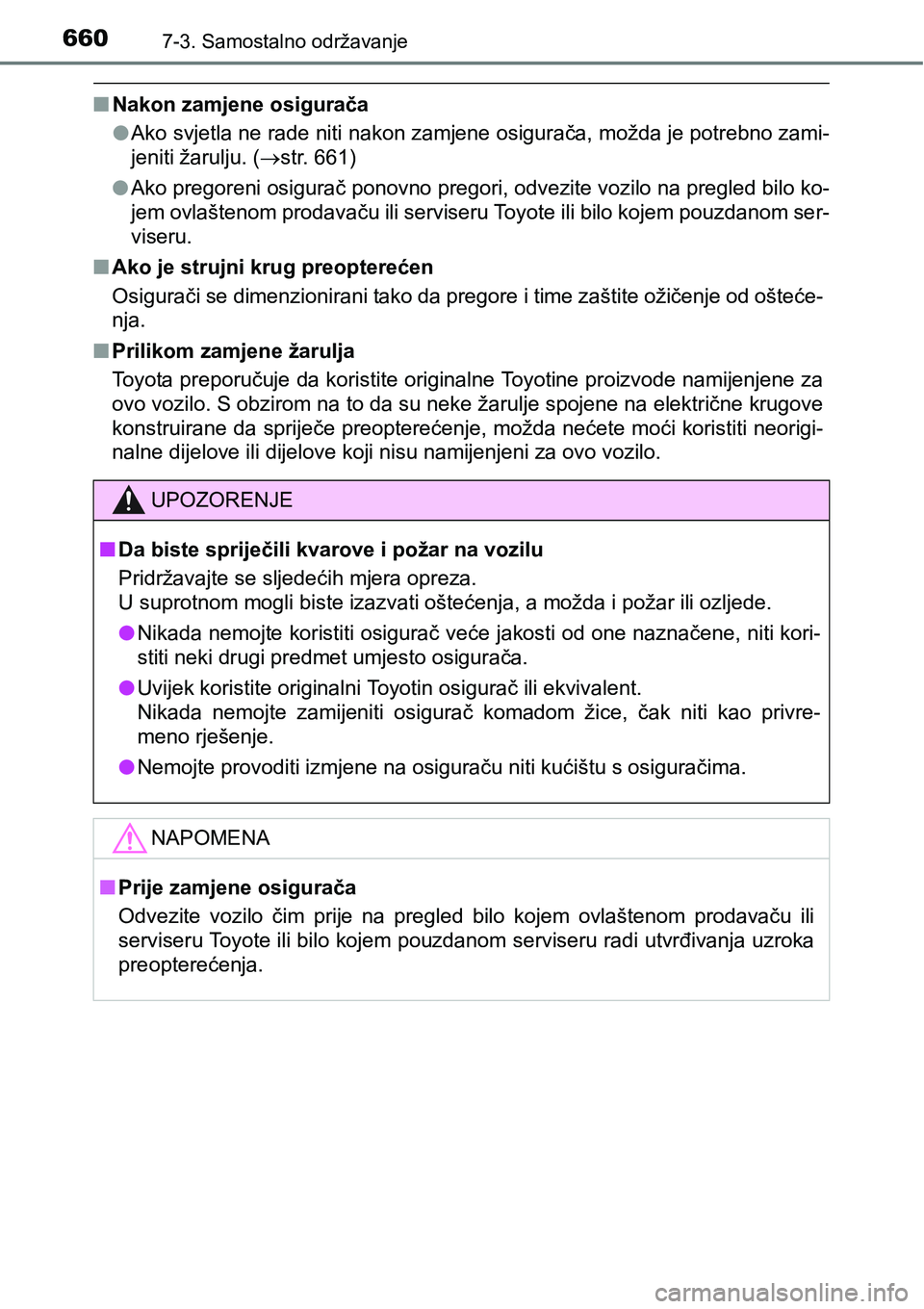

6607-3. Samostalno održavanje
nNakon zamjene osigurača
lAko svjetla ne rade niti nakon zamjene osigurača, možda je potrebno zami-
jeniti žarulju. (str. 661)
lAko pregoreni osigurač ponovno pregori, odvezite vozilo na pregled bilo ko-
jem ovlaštenom prodavaču ili serviseru Toyote ili bilo kojem pouzdanom ser-
viseru.
nAko je strujni krug preopterećen
Osigurači se dimenzionirani tako da pregore i time zaštite ožičenje od ošteće-
nja.
nPrilikom zamjene žarulja
Toyota preporučuje da koristite originalne Toyotine proizvode namijenjene za
ovo vozilo. S obzirom na to da su neke žarulje spojene na električne krugove
konstruirane da spriječe preopterećenje, možda nećete moći koristiti neorigi-
<00510044004f0051004800030047004c004d0048004f0052005900480003004c004f004c00030047004c004d0048004f0052005900480003004e0052004d004c00030051004c005600580003005100440050004c004d00480051004d00480051004c000300
5d00440003005200590052000300590052005d004c004f0052[.
UPOZORENJE
nDa biste spriječili kvarove i požar na vozilu
Pridržavajte se sljedećih mjera opreza.
<00380003005600580053005500520057005100520050000300500052004a004f004c00030045004c0056005700480003004c005d0044005d005900440057004c0003005200e30057004800fc00480051004d0044000f0003004400030050005200e5004700
440003004c00030053005200e5004400550003004c004f004c[ ozljede.
lNikada nemojte koristiti osigurač veće jakosti od one naznačene, niti kori-
stiti neki drugi predmet umjesto osigurača.
lUvijek koristite originalni Toyotin osigurač ili ekvivalent.
Nikada nemojte zamijeniti osigurač komadom žice, čak niti kao privre-
meno rješenje.
l<0031004800500052004d005700480003005300550052005900520047004c0057004c0003004c005d0050004d004800510048000300510044000300520056004c004a00580055004400fe005800030051004c0057004c0003004e005800fc004c00e3005700
5800030056000300520056004c004a00580055004400fe004c[ma.
NAPOMENA
nPrije zamjene osigurača
Odvezite vozilo čim prije na pregled bilo kojem ovlaštenom prodavaču ili
serviseru Toyote ili bilo kojem pouzdanom serviseru radi utvrđivanja uzroka
preopterećenja.

6617-3. Samostalno održavanje
7
Održavanje i briga

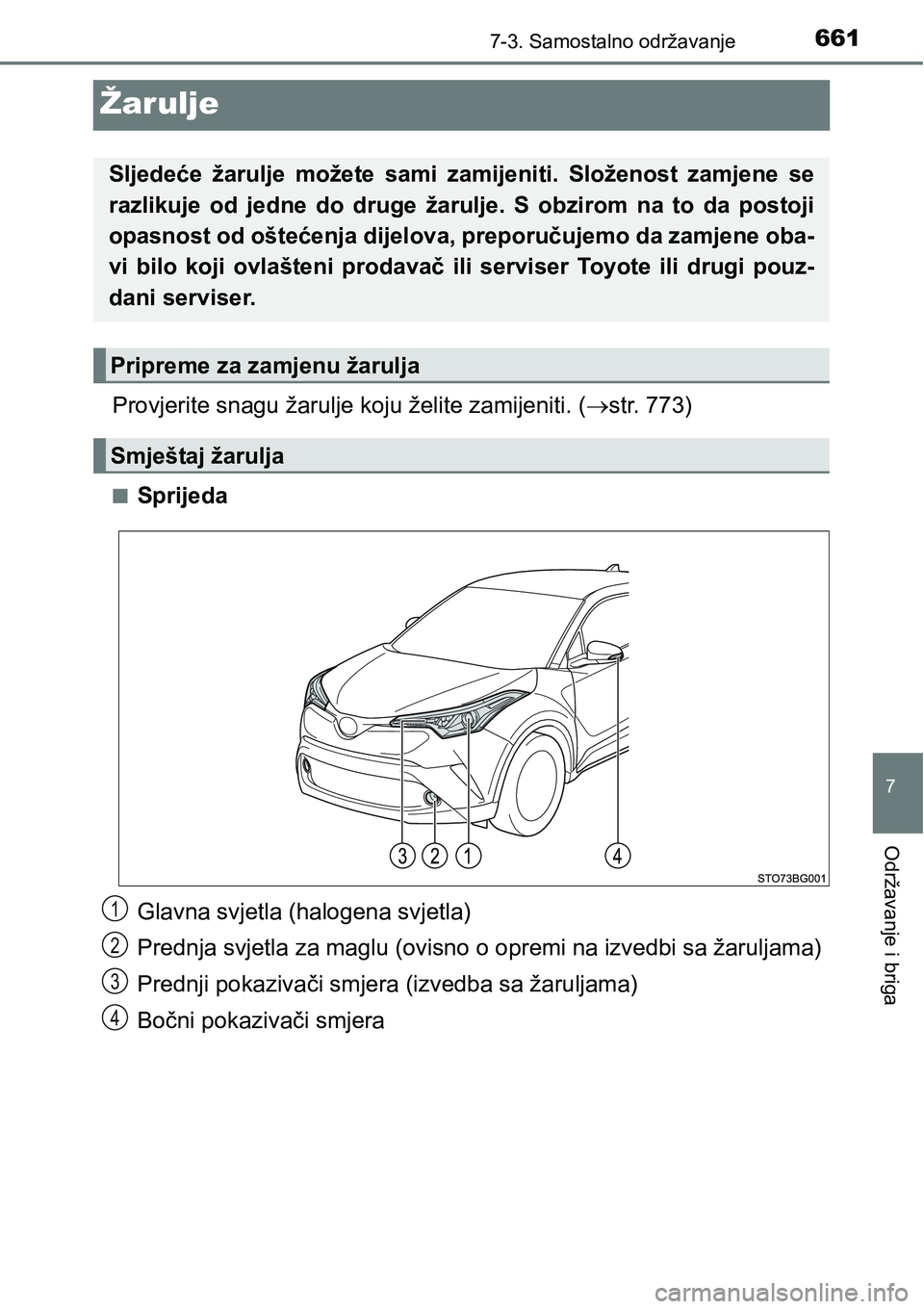

Žarulje
Provjerite snagu žarulje koju želite zamijeniti. (str. 773)
nSprijeda
Glavna svjetla (halogena svjetla)
Prednja svjetla za maglu (ovisno o opremi na izvedbi sa žaruljama)
Prednji pokazivači smjera (izvedba sa žaruljama)
Bočni pokazivači smjera
Sljedeće žarulje možete sami zamijeniti. Složenost zamjene se
razlikuje od jedne do druge žarulje. S obzirom na to da postoji
opasnost od oštećenja dijelova, preporučujemo da zamjene oba-
vi bilo koji ovlašteni prodavač ili serviser Toyote ili drugi pouz-
dani serviser.
Pripreme za zamjenu žarulja
Smještaj žarulja
1
2
3
4

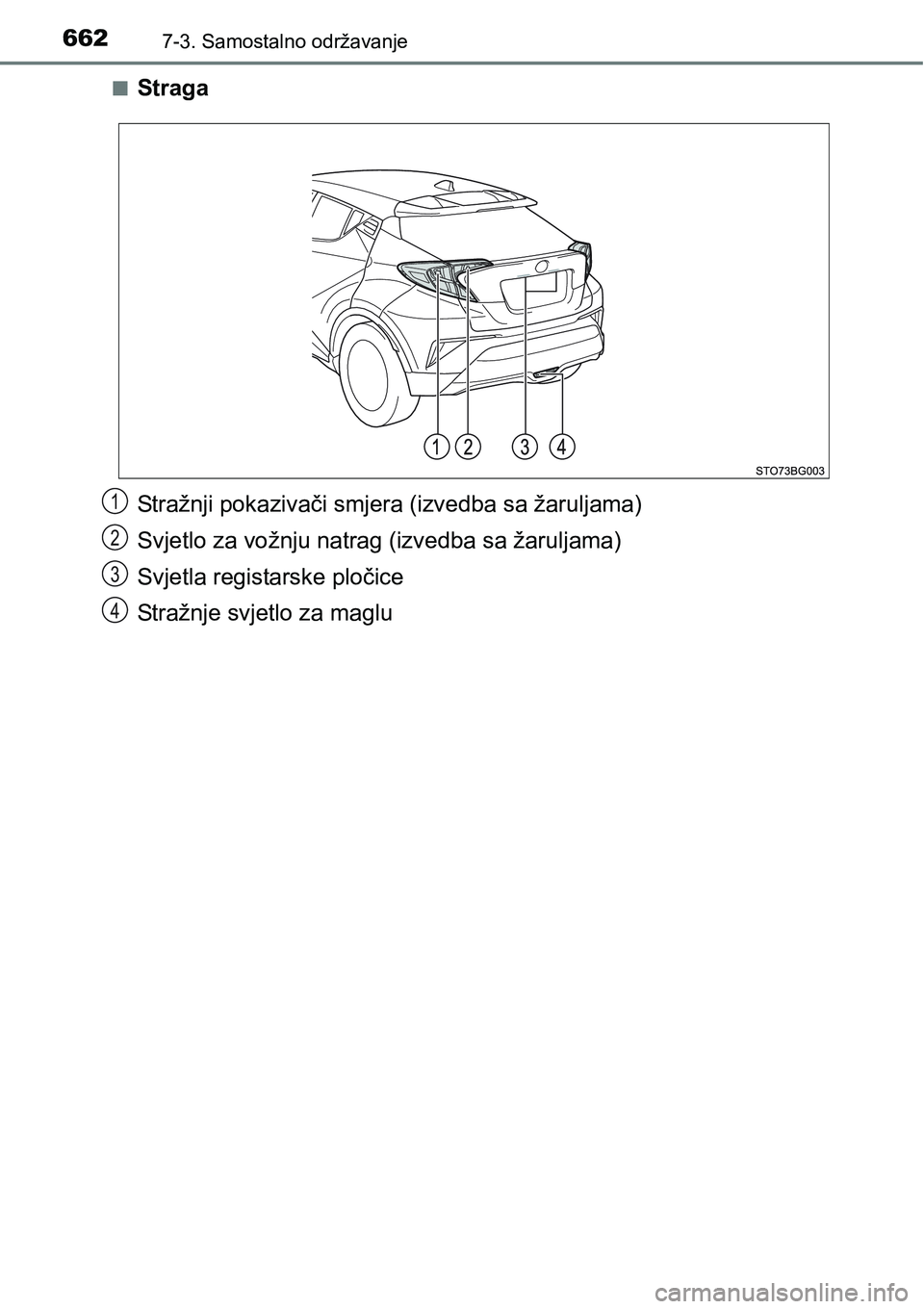

6627-3. Samostalno održavanje
nStraga
Stražnji pokazivači smjera (izvedba sa žaruljama)
Svjetlo za vožnju natrag (izvedba sa žaruljama)
Svjetla registarske pločice
Stražnje svjetlo za maglu
1
2
3
4

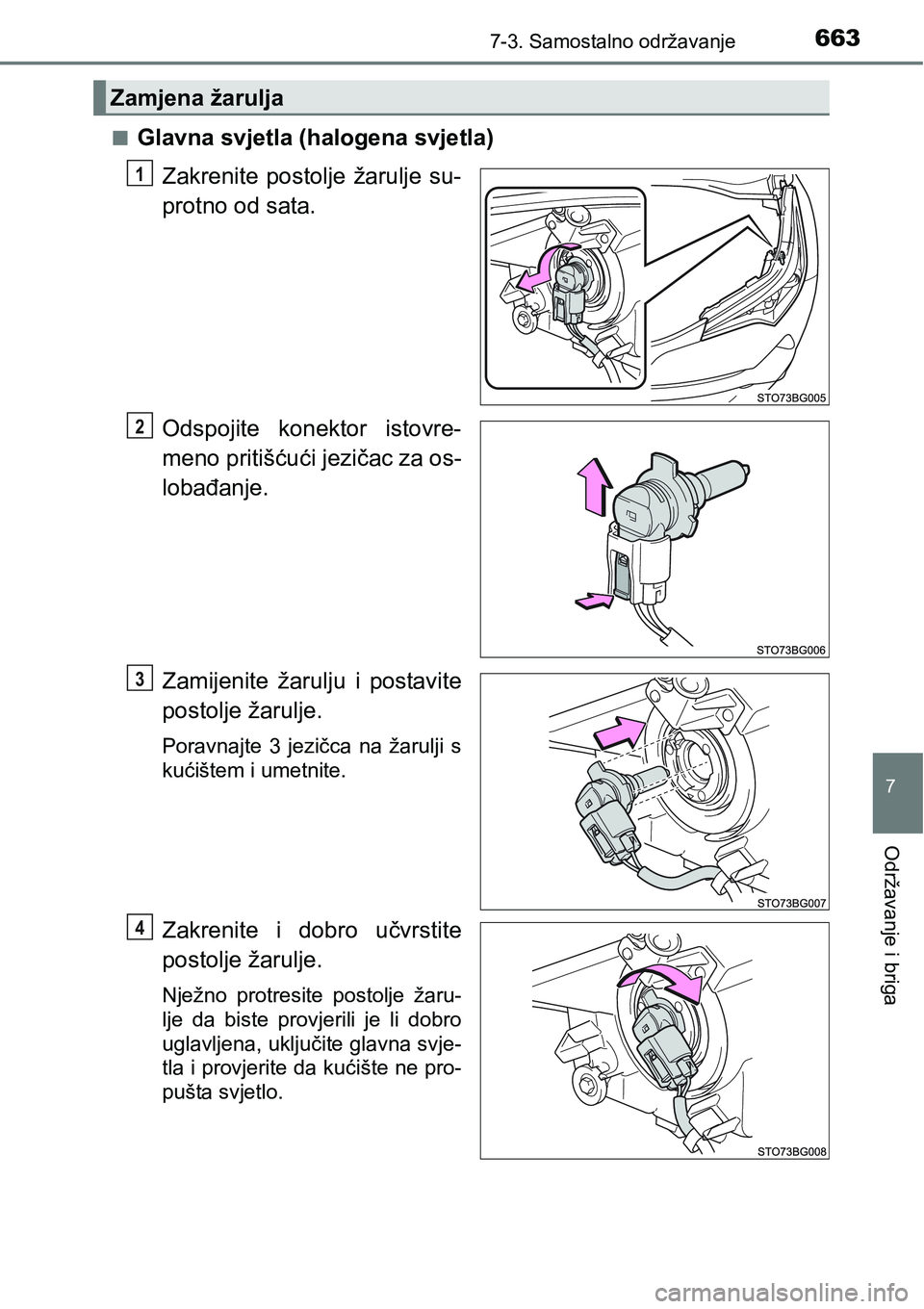

6637-3. Samostalno održavanje
7
Održavanje i briga
nGlavna svjetla (halogena svjetla)
Zakrenite postolje žarulje su-
protno od sata.
Odspojite konektor istovre-
meno pritišćući jezičac za os-
lobađanje.
Zamijenite žarulju i postavite
postolje žarulje.
Poravnajte 3 jezičca na žarulji s
kućištem i umetnite.
Zakrenite i dobro učvrstite
postolje žarulje.
Nježno protresite postolje žaru-
lje da biste provjerili je li dobro
uglavljena, uključite glavna svje-
tla i provjerite da kućište ne pro-
pušta svjetlo.
Zamjena žarulja
1
2
3
4

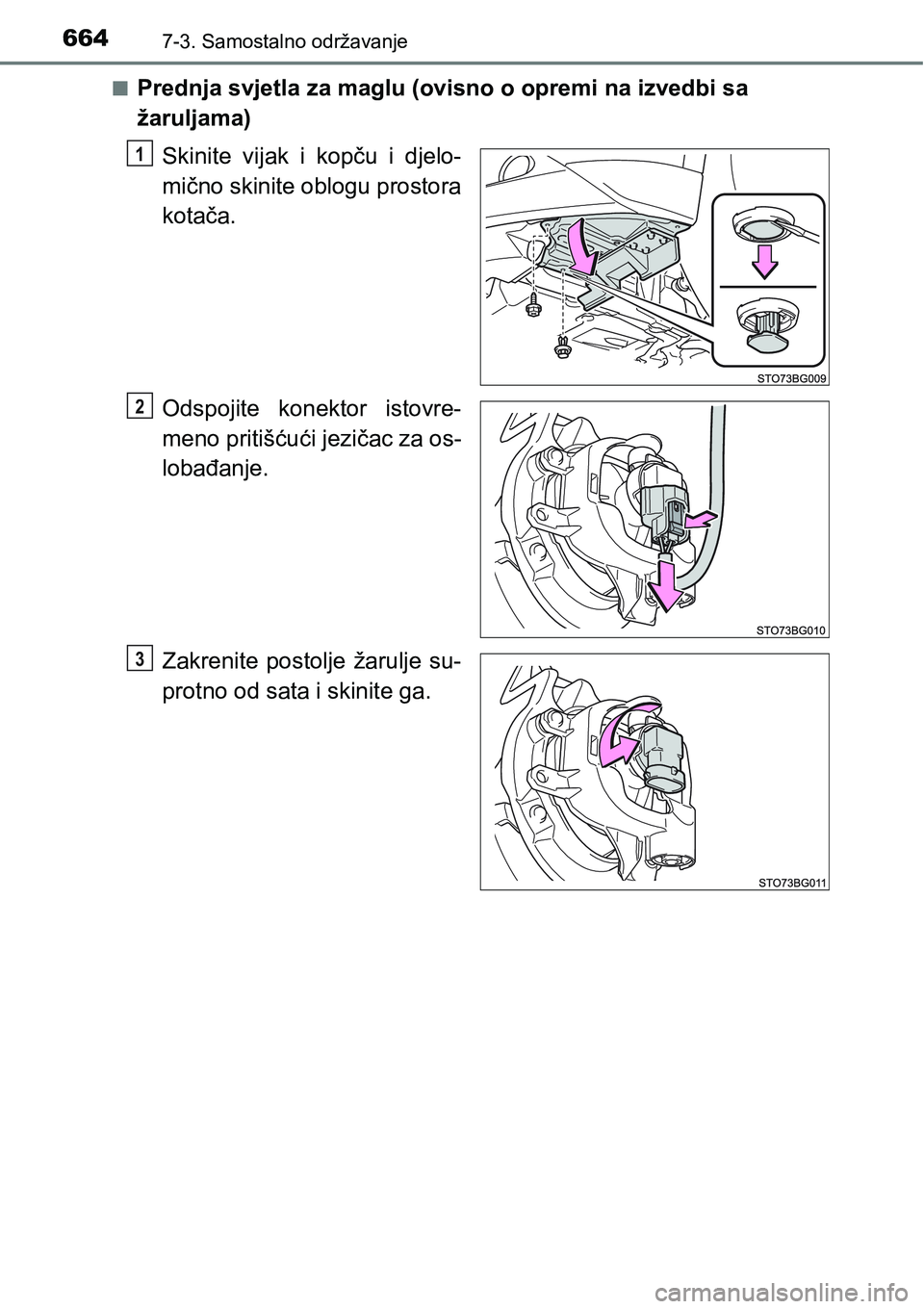

6647-3. Samostalno održavanje
nPrednja svjetla za maglu (ovisno o opremi na izvedbi sa
žaruljama)
Skinite vijak i kopču i djelo-
mično skinite oblogu prostora
kotača.
Odspojite konektor istovre-
meno pritišćući jezičac za os-
lobađanje.
Zakrenite postolje žarulje su-
protno od sata i skinite ga.
1
2
3

6657-3. Samostalno održavanje
7
Održavanje i briga

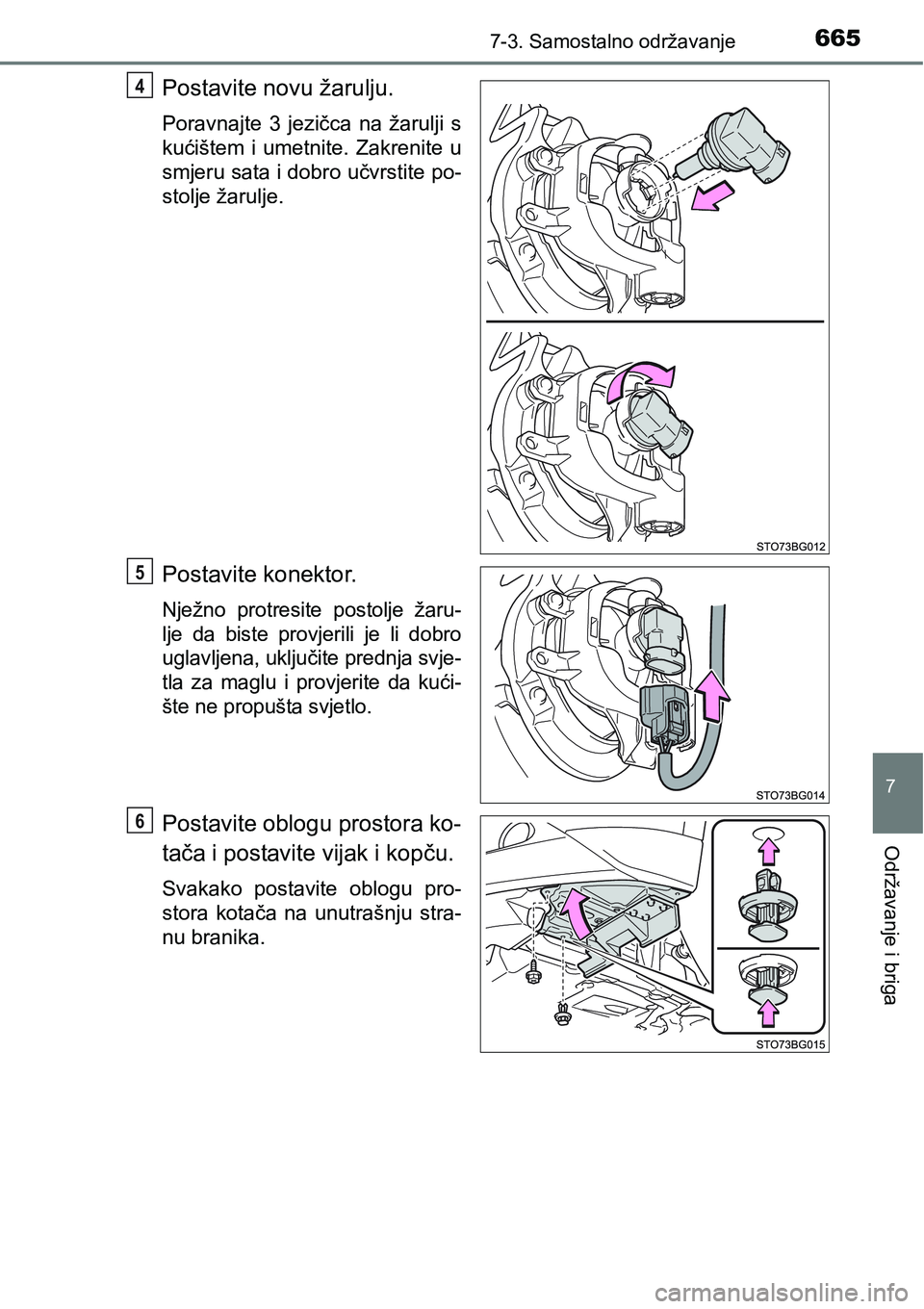

Postavite novu žarulju.
Poravnajte 3 jezičca na žarulji s
kućištem i umetnite. Zakrenite u
smjeru sata i dobro učvrstite po-
stolje žarulje.
Postavite konektor.
Nježno protresite postolje žaru-
lje da biste provjerili je li dobro
uglavljena, uključite prednja svje-
tla za maglu i provjerite da kući-
šte ne propušta svjetlo.
Postavite oblogu prostora ko-
tača i postavite vijak i kopču.
Svakako postavite oblogu pro-
stora kotača na unutrašnju stra-
nu branika.
4
5
6

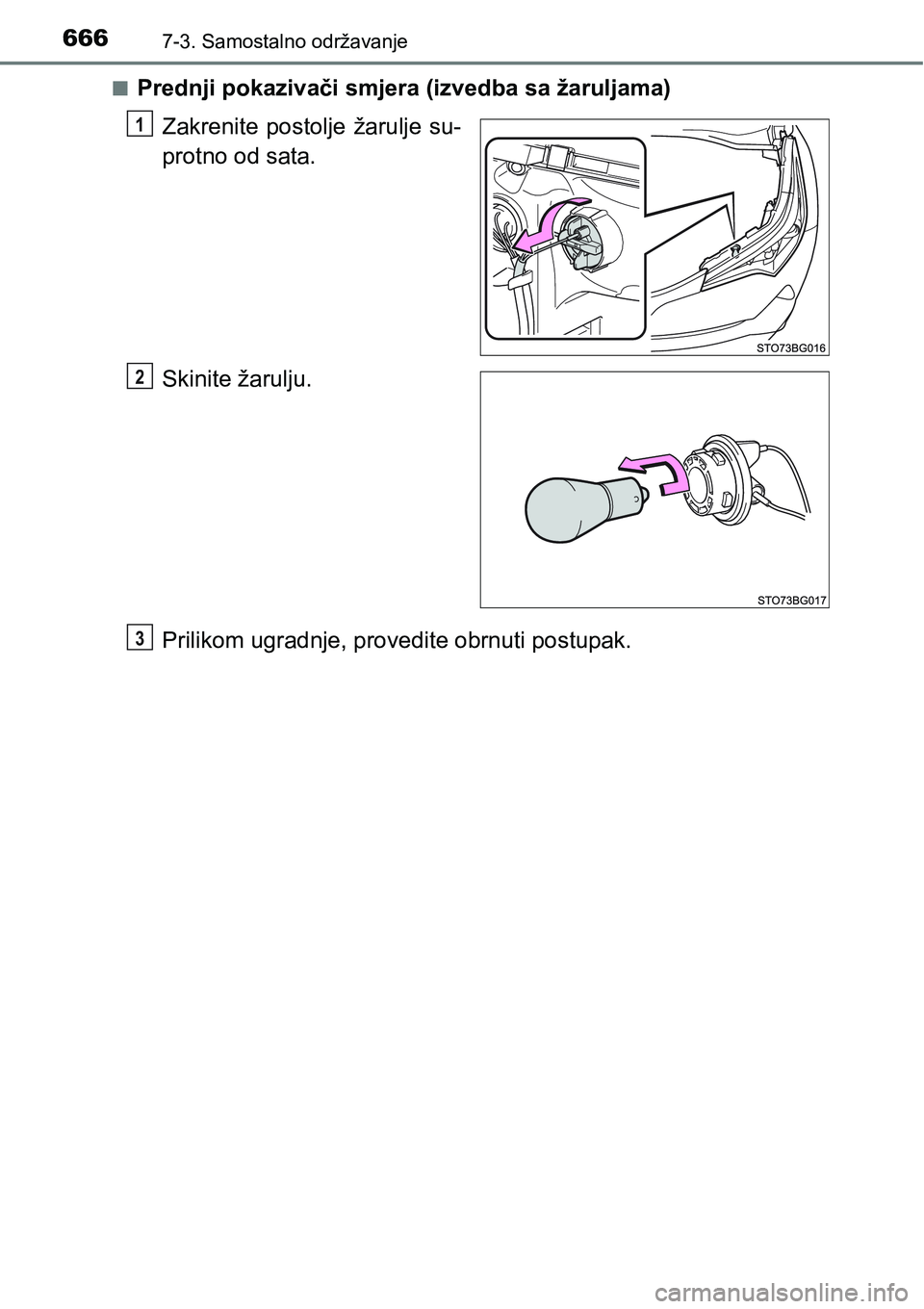

6667-3. Samostalno održavanje
nPrednji pokazivači smjera (izvedba sa žaruljama)
Zakrenite postolje žarulje su-
protno od sata.
Skinite žarulju.
Prilikom ugradnje, provedite obrnuti postupak.
1
2
3

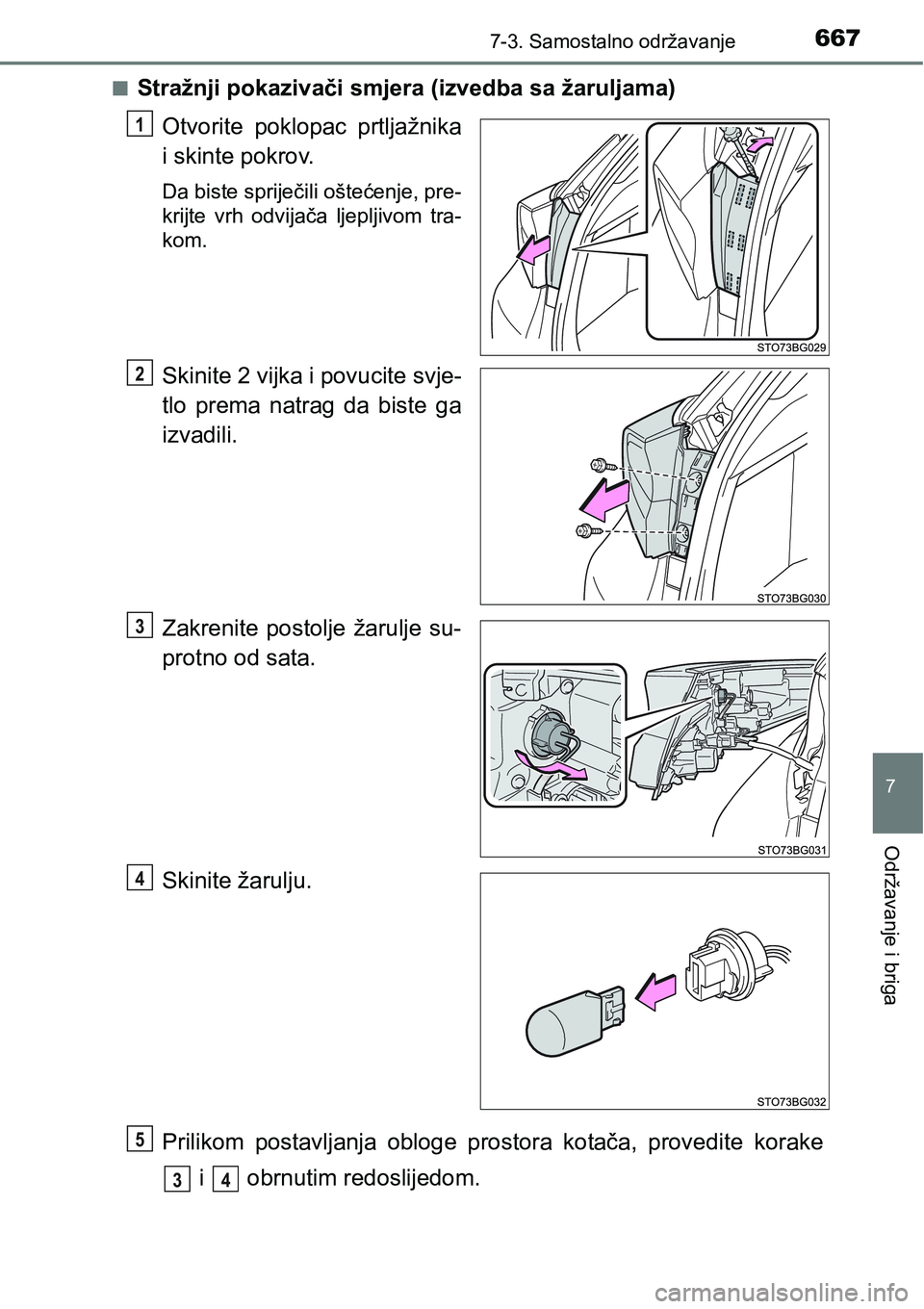

6677-3. Samostalno održavanje
7
Održavanje i briga
nStražnji pokazivači smjera (izvedba sa žaruljama)
Otvorite poklopac prtljažnika
i skinte pokrov.
Da biste spriječili oštećenje, pre-
krijte vrh odvijača ljepljivom tra-
kom.
Skinite 2 vijka i povucite svje-
tlo prema natrag da biste ga
izvadili.
Zakrenite postolje žarulje su-
protno od sata.
Skinite žarulju.
Prilikom postavljanja obloge prostora kotača, provedite korake
i obrnutim redoslijedom.
1
2
3
4
5
34

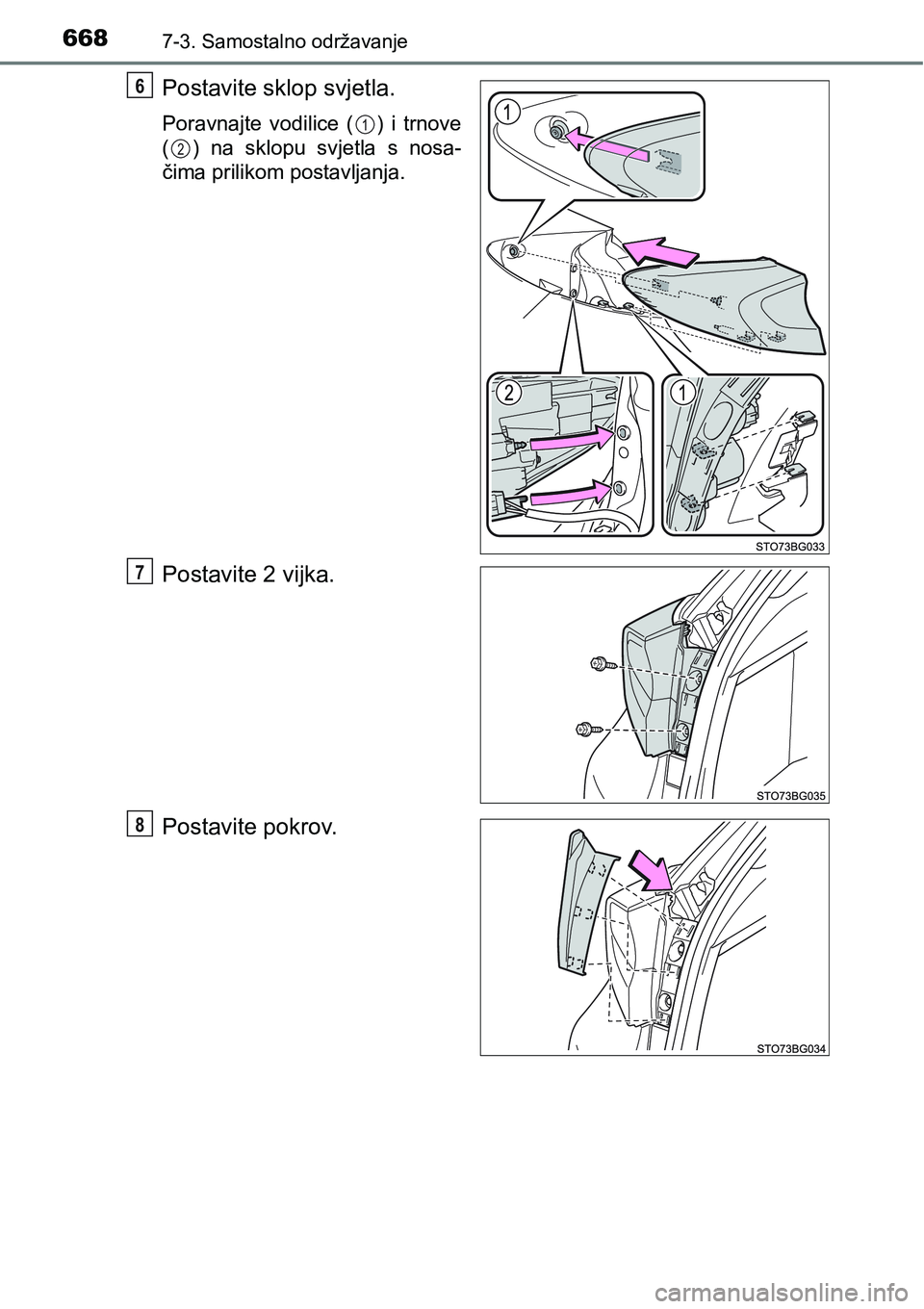

6687-3. Samostalno održavanje
Postavite sklop svjetla.
Poravnajte vodilice ( ) i trnove
( ) na sklopu svjetla s nosa-
čima prilikom postavljanja.
Postavite 2 vijka.
Postavite pokrov.
6
1
2
7
8
