1012. Instrumentgrupp
2
Instrumentgrupp
OM10528SE
■Mätarna och displayen tänds när
Modeller utan elektroniskt lås- och startsystem:
Tändningslåset är i ”ON”-läge.
Modeller med elektroniskt lås- och startsystem:
Startknappen är i tändningsläge.
■ Utetemperatur, display
●I följande situationer visas inte alltid korrekt utetemperatur eller visningen
kan ta längre tid än normalt att uppdateras.
• När bilen står stilla eller vid körning i låg hastighet (under 25 km/tim)
• Vid plötslig förändring av utetemperaturen (vid körning in i/ut ur garage
eller tunnel etc.)
● Om ”–” visas kan en funktionsstörning ha uppstått i systemet.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer kontrollera bilen.
OBSERVERA
■Undvik att motorn och dess komponenter skadas
● Se till att varvräknarens indikeringsnål inte går in i det röda området, vilket
indikerar att motorn ligger på maximalt varvtal.
● Motorn kan överhettas om temperaturmätaren för kylvätskan går in i det
röda området (”H”). I så fall ska du omedelbart stanna på en säker plats
och kontrollera motorn när den har svalnat helt. ( →S. 707)
OM10528SE.book Page 101 Monday, November 28, 2016 2:32 PM

1022. Instrumentgrupp
OM10528SE
Informationsdisplay (med monokrom
display)
Informationsdisplayen förser föraren med en mängd körrelaterad
information.
●Körinformation ( →S. 103)
● Varningsmeddelanden
(→ S. 656)
● Bilens inställningar ( →S. 104)
● Instrument, inställningar
(→ S. 104)
Informationsdisplayen hanteras
med knappen ”DISP”.
Tryck och håll intryckt: Bekräfta/
ställ in
Tryck: Välj funktion
Information på displayen
Ändra displayen
OM10528SE.book Page 102 Monday, November 28, 2016 2:32 PM

1032. Instrumentgrupp
2
Instrumentgrupp
OM10528SE
●Genomsnittlig bränsleförbrukning och aktuell bränsleförbrukning
Visar genomsnittlig bränsleförbrukning sedan den senaste nollställ-
ningen. • Nollställ beräkningen genom att trycka ned knappen ”DISP” i minst 1 sekund när displayen visar genomsnittlig bränsleförbrukning.
• Använd den visade genomsnittliga bränsleförbrukningen som referens.
Visar den aktuella bränsleförbrukningen.
Använd värdet för den genomsnittliga bränsleförbrukningen som visas
som referens.
● Räckvidd
Visar det maximala uppskattade avståndet som kan köras på åter-
stående bränsle i tanken.
• Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning. Därför kan den verkliga körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle uppdateras eventuellt inte displayen.
När du tankar ska du vrida startknappen till ”LOCK”-läge.
Displayen uppdateras eventuellt inte om bilen tankas utan att startknap-
pen har tryckts till ”LOCK”-läge.
● Medelhastighet
Visar snitthastigheten seda n motorn senast startades.
● Förbrukad tid
Visar förbrukad tid sedan motorn startades.
Körinformation
OM10528SE.book Page 103 Monday, November 28, 2016 2:32 PM

1042. Instrumentgrupp
OM10528SE
●PCS (Aktivt krockskyddssystem) (i förekommande fall) ( →S. 262)
● LDA (Aktiv körfilsvarning med styrningskontroll) (I förekommande
fall) ( →S. 279)
Inställningarna för följande funktioner kan ändras.
● Språk
Välj för att ändra språket på displayen. ( →S. 731)
● Enheter
Välj för att ändra måttenheten för bränsleförbrukning. ( →S. 731)
● Eco-körning, indikeringslampa (modeller med Multidrive)
Välj för att aktivera/inaktivera in dikeringslampan till Eco-körning.
( → S. 731)
● Däcktryckvarningssystem (i förekommande fall)
Välj för att nollställa däckt ryckvarningssystemet. (→S. 590)
■Vid bortkoppling eller inkoppling av batteriet
Följande information nollställs:
●Förbrukad tid
● Genomsnittlig bränsleförbrukning
● Räckvidd
● Medelhastighet
■ LCD-skärm
Små prickar eller ljusfläckar kan synas på displayen. Detta fenomen är vanligt
på LCD-skärmar och innebär inga problem vid användning av sk\
ärmen.
■ Ställa in automatisk avbrytning av display
Vid följande tillfällen avbryts inställningsdisplayen.
●Om ett meddelande visas.
● Om bilen kommer i rörelse
Inställningar för bilen
Instrument, inställningar
OM10528SE.book Page 104 Monday, November 28, 2016 2:32 PM

1052. Instrumentgrupp
2
Instrumentgrupp
OM10528SE
VARNING
■ Säkerhetsåtgärder vid inställning av display
Eftersom motorn måste vara igång vid inställning av displayen bör du se till
att bilen är parkerad på en plats med tillräcklig ventilation. I ett slutet
utrymme, som ett garage, kan avgaser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det kan leda till dödsfall eller utgöra en all-
varlig hälsorisk.
OBSERVERA
■Medan skärmen ställs in
För att förhindra att batteriet laddas ur ska motorn vara igång medan du
utför inställningarna.
OM10528SE.book Page 105 Monday, November 28, 2016 2:32 PM

1062. Instrumentgrupp
OM10528SE
Informationsdisplay (med färgdisplay)
Informationsdisplayen förser föraren med en mängd fordonsrelaterad
information.
●Menysymboler
Visar följande information när
en symbol väljs. ( →S. 107)
Viss information visas eventu-
ellt automatiskt beroende på
situationen.
Körinformation
Välj för att visa olika körrelaterade data. ( →S. 107)
Display länkad till navigationssystem (i förekommande fall)
Välj för att visa följande information som är länkad till navigationssyste-
met.
• Ruttvägledning
• Visning av kompass (norr uppåt/färdriktning uppåt)
Display länkad till ljudanläggningen (i förekommande fall)
Välj för att kunna välja ljudkälla eller spår med kontrollerna på ratten.
Förarassistanssystem (i förekommande fall)
Välj för att visa driftsstatus för följande system:
• LDA (Körfilsvarning) ( →S. 279)
• Aktiv farthållare ( →S. 315)
• Aktiv farthållare från 0 km/tim ( →S. 300)
• RSA (Vägskyltsigenkänning) (→S. 294)
Information på displayen
OM10528SE.book Page 106 Monday, November 28, 2016 2:32 PM

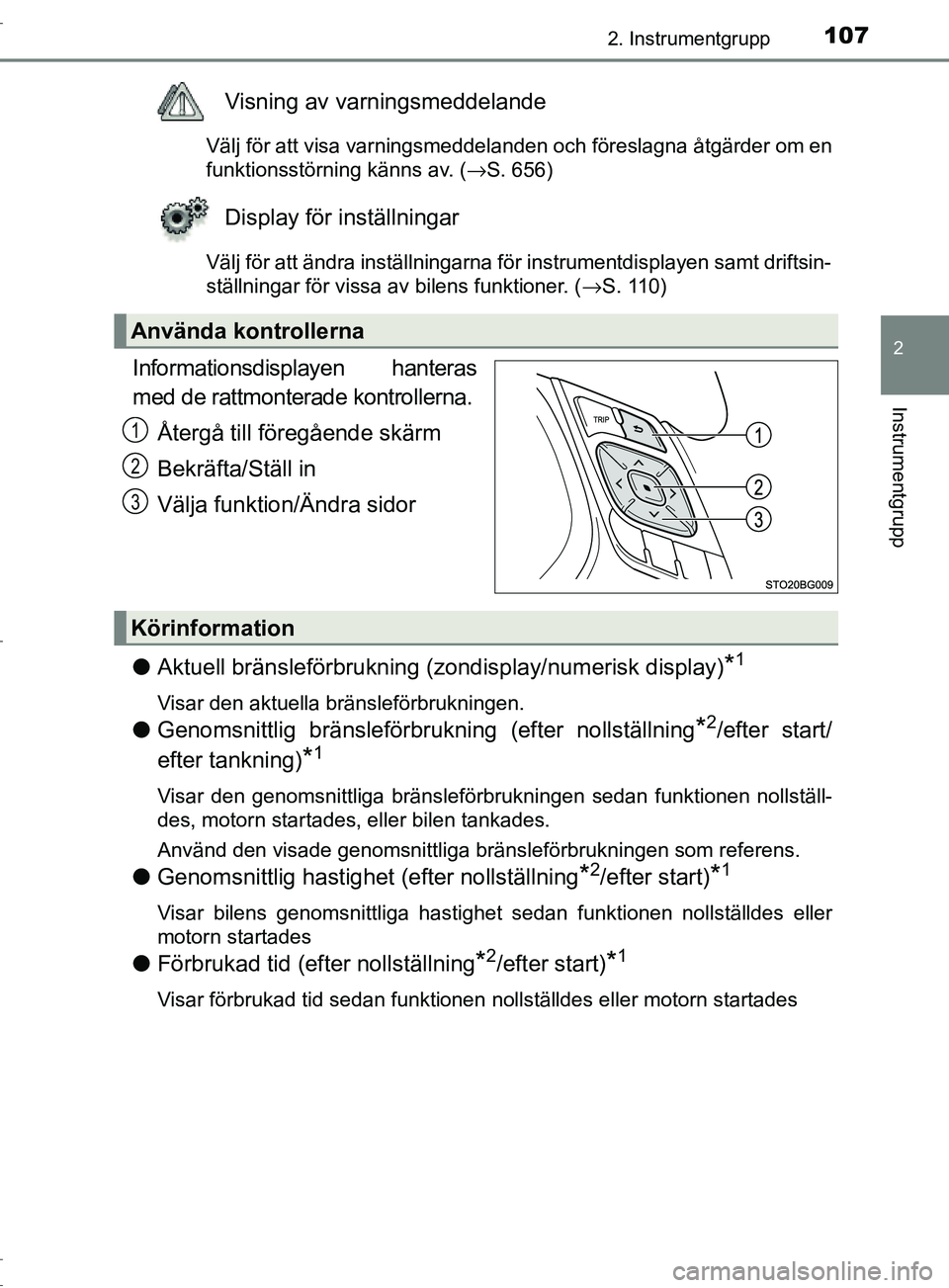

1072. Instrumentgrupp
2
Instrumentgrupp
OM10528SE
Visning av varningsmeddelande
Välj för att visa varningsmeddelanden och föreslagna åtgärder om en
funktionsstörning känns av. (→S. 656)
Display för inställningar
Välj för att ändra inställningarna för instrumentdisplayen samt driftsin-
ställningar för vissa av bilens funktioner. ( →S. 110)
Informationsdisplayen hanteras
med de rattmonterade kontrollerna.
Återgå till föregående skärm
Bekräfta/Ställ in
Välja funktion/Ändra sidor
● Aktuell bränsleförbrukning (zondisplay/numerisk display)
*1
Visar den aktuella bränsleförbrukningen.
●Genomsnittlig bränsleförbrukning (efter nollställning*2/efter start/
efter tankning)
*1
Visar den genomsnittliga bränsleförbrukningen sedan funktionen nollställ-
des, motorn startades, eller bilen tankades.
Använd den visade genomsnittliga bränsleförbrukningen som referens.
● Genomsnittlig hastighet (efter nollställning*2/efter start)*1
Visar bilens genomsnittliga hastighet sedan funktionen nollställdes eller
motorn startades
●Förbrukad tid (eft er nollställning*2/efter start)*1
Visar förbrukad tid sedan funktionen nollställdes eller motorn startades
Använda kontrollerna
1
2
3
Körinformation
OM10528SE.book Page 107 Monday, November 28, 2016 2:32 PM

1082. Instrumentgrupp
OM10528SE
●Sträcka (aktionsradie/efter start)*1
Visar den beräknade maximala körsträckan som kan köras på mängden
återstående bränsle samt den körda sträckan sedan motorn startades.
• Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning.
Därför kan den verkliga körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle uppdateras eventuellt inte displayen.
Stäng av motorn vid tankning. Displayen uppdateras eventuellt inte om
bilen tankas utan att startknappen har tryckts till avstängt läge.
● Stop & Start-system, driftstid (i förekommande fall)*3
Visar den totala tid som motorn varit avstängd av Stop & Start-systemet
under den aktuella tiden för motoravstängning.
●Indikering för Eco-körning
→S . 11 2
●Hastighetsmätare
Visar bilens hastighet.
●Dynamic Torque Control AWD (modeller med AWD)
→S . 11 3
OM10528SE.book Page 108 Monday, November 28, 2016 2:32 PM

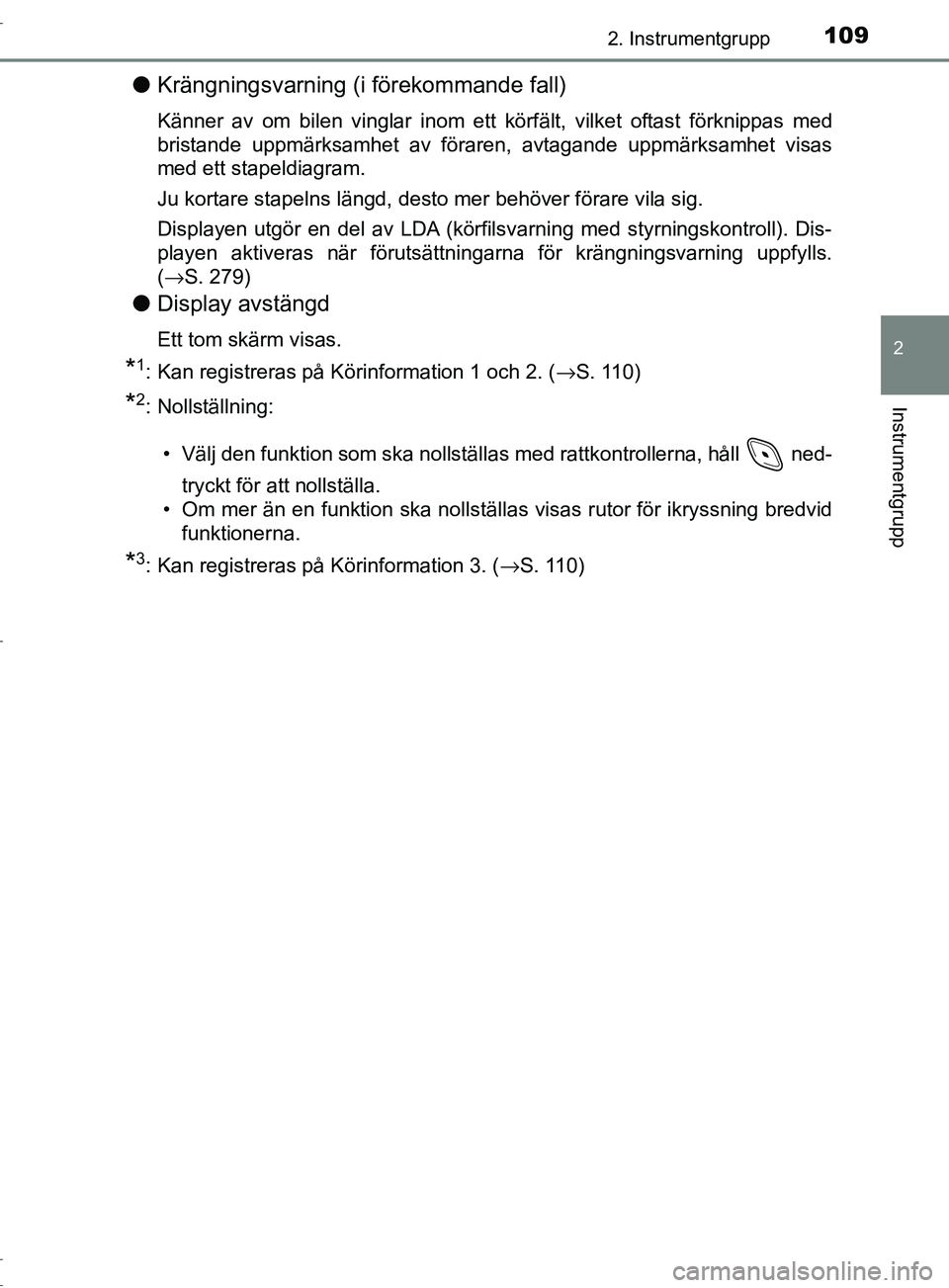

1092. Instrumentgrupp
2
Instrumentgrupp
OM10528SE
●Krängningsvarning (i förekommande fall)
Känner av om bilen vinglar inom ett körfält, vilket oftast förknippas med
bristande uppmärksamhet av föraren, avtagande uppmärksamhet visas
med ett stapeldiagram.
Ju kortare stapelns längd, desto mer behöver förare vila sig.
Displayen utgör en del av LDA (körfilsvarning med styrningskontroll). Dis-
playen aktiveras när förutsättningarna för krängningsvarning uppfylls.
(→S. 279)
● Display avstängd
Ett tom skärm visas.
*1: Kan registreras på Körinformation 1 och 2. ( →S. 110)
*2: Nollställning:
• Välj den funktion som ska nollställas med rattkontrollerna, håll ned- tryckt för att nollställa.
• Om mer än en funktion ska nollställas visas rutor för ikryssning bredvid funktionerna.
*3: Kan registreras på Körinformation 3. ( →S. 110)
OM10528SE.book Page 109 Monday, November 28, 2016 2:32 PM

1102. Instrumentgrupp
OM10528SE
Inställningarna för följande funktioner kan ändras, se S. 728.
För funktioner som kan aktiveras eller inaktiveras växlar funktionen mellan
På och Av för varje gång knappen trycks in.
● LDA (Körfilsvarning) ( →S. 279)*1
Välj för inställning av följande funktioner.
• Servostyrning på/av
• Varningens känslighet
• Krängningsvarning på/av
• Krängningsvarningens känslighet
● PCS (Aktivt krockskyddssystem) ( →S. 262)
*1
Välj för att ställa in följande funktioner.
• PCS på/av
• PCS:s känslighet
● BSM (Dödavinkelvarnare) ( →S. 356)
*1
Välj för att ställa in följande funktioner.
• BSM, på/av
• RCTA, på/av
*
*
: RCTA-funktionen kan endast aktiveras/inaktiveras när BSM är aktiverad.
● Toyotas parkeringssensor ( →S. 370)*1
Välj för att aktivera/inaktivera Toyota parkeringssensor.
● RSA (Vägskyltsigenkänning) (→ S. 294)
*1
Välj för att ställa in RSA (Vägskyltsigenkänning).
● Körlägesväljare (→ S. 349)
*1
● Belysning av instrumentpanelen
Välj för att ställa in instru mentbelysningens ljusstyrka.
Display för inställningar
