912. Instrumentgrupp
2
Instrumentgrupp
OM10528SE
*2LDA, indikeringslampa (grön) (i förekom-
mande fall)S. 279
*1”BSM”, indikeringslampa (i förekommande fall) S. 356
*4BSM-indikatorer i ytterbackspeglarna
(på ytterbackspeglarna) (i följande fall)
S. 356
”RCTA”, indikeringslampa (i förekommande
fall)S. 356
Säkerhetsindikator (på mittpanelen)
S. 72, 76
*1, 3Automatisk parkeringsbroms avstängd, indike-
ringslampa S. 223
*1, 2Bromshållning aktiv, indikeringslampa
S. 228
*1, 5Slirindikeringslampa:S. 425
*1VSC OFF, indikeringslampa S. 426
*1, 6PCS, varningslampa (i förekommande fall) S. 266
*1”PASSENGER AIR BAG”, indikeringslampa
(på mittpanelen) (i förekommande fall) S. 49
Stop & Start-system, indikator för avstängning
(i förekommande fall)S. 339
IndikeringslamporSidor
OM10528SE.book Page 91 Monday, November 28, 2016 2:32 PM

922. Instrumentgrupp
OM10528SE
*1: Dessa lampor tänds när tändningslåset vrids till läge ”ON” (modeller utanelektroniskt lås- och startsystem) eller startknappen trycks till tändnings-
läge (modeller med elektroniskt lås- och startsystem) för att visa att sys-
temkontroll utförs. De slocknar när motorn startas, eller efter några
sekunder. Om en lampa inte tänds, eller om en lampa inte släcks, kan en
störning ha uppstått i ett system. Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner kontrollera bilen.
*2: Endast modeller med monokrom display
*3: Modeller med manuell växellåda
*4: Som bekräftelse att de är funktio nella tänds ytterbackspegelns BSM-indi-
keringslampor i följande situationer:
• När tändningslåset vrids till läge ”ON” (modeller utan elektroniskt lås- och startsystem) eller startknappen trycks till radioläge eller tändningsläge
(modeller med elektroniskt lås- och st artsystem) aktiveras BSM-funktionen
med på informationsdisplayen.
• När BSM-funktionen är aktiverad med på informationsdisplayen, tändningslåset vrids till läge ”ON” (modeller utan elektroniskt lås- och
startsystem) eller startknappen trycks till tändningsläge (modeller med
elektroniskt lås- och startsystem).
Om systemet är funktionellt slocknar ytterbackspegelns BSM-indikerings-
lampor efter några sekunder.
Om BSM-indikeringslamporna i ytterbackspeglarna inte tänds eller inte
slocknar kan en funktionsstörning ha uppstått i systemet.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen
om detta skulle inträffa.
*5: Lampan blinkar för att visa att systemet är i funktion.
*6: Lampan tänds när systemet stängs av.
OM10528SE.book Page 92 Monday, November 28, 2016 2:32 PM

932. Instrumentgrupp
2
Instrumentgrupp
OM10528SE

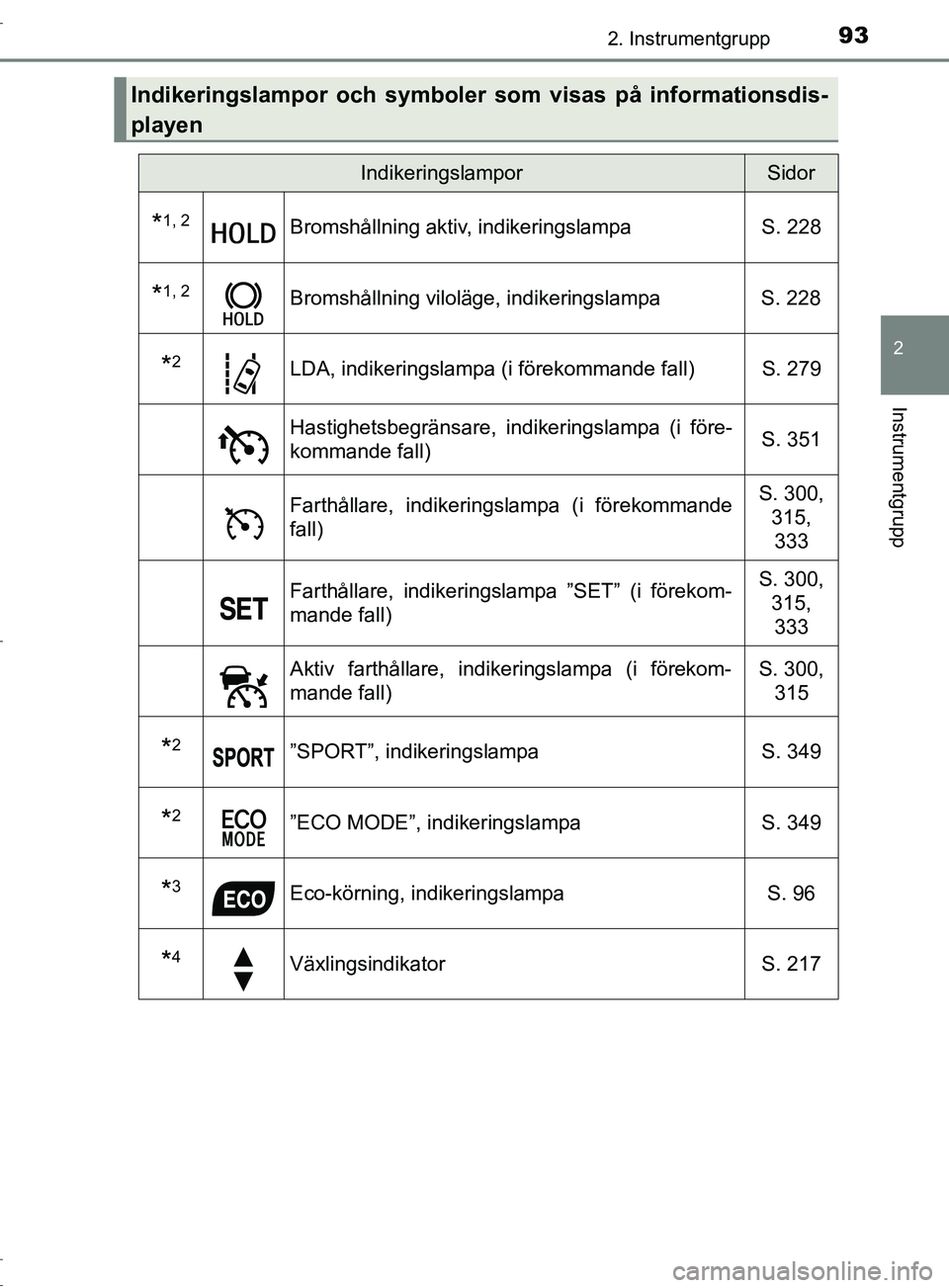

Indikeringslampor och symboler som visas på informationsdis-
playen
IndikeringslamporSidor
*1, 2Bromshållning aktiv, indikeringslampaS. 228
*1, 2Bromshållning viloläge, indikeringslampa S. 228
*2LDA, indikeringslampa (i förekommande fall) S. 279
Hastighetsbegränsare, indikeringslampa (i före-
kommande fall) S. 351
Farthållare, indikeringslampa (i förekommande
fall) S. 300,
315,
333
Farthållare, indikeringslampa ”SET” (i förekom-
mande fall) S. 300,
315,333
Aktiv farthållare, indikeringslampa (i förekom-
mande fall) S. 300,
315
*2”SPORT”, indikeringslampa S. 349
*2”ECO MODE”, indikeringslampaS. 349
*3Eco-körning, indikeringslampa S. 96
*4VäxlingsindikatorS. 217
OM10528SE.book Page 93 Monday, November 28, 2016 2:32 PM

942. Instrumentgrupp
OM10528SE
*1: Dessa lampor tänds när tändningslåset vrids till läge ”ON” (modeller utan
elektroniskt lås- och startsystem) eller startknappen trycks till tändningsläge
(modeller med elektroniskt lås- och startsystem) för att visa att systemkon-
troll utförs. De slocknar när motorn startas, eller efter några sekunder. Om
en lampa inte tänds, eller om en lampa inte släcks, kan en störning ha upp-
stått i ett system. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer kontrollera bilen.
*2: Endast modeller med färgdisplay
*3: Modeller med Multidrive
*4: Modeller med manuell växellåda
*2Stop & Start-system, indikeringslampa (i förekom-
mande fall) S. 338
*2Hastighetsbegränsare, skylt (i förekommande
fall)S. 294
Låg utetemperatur, indikeringslampa S. 98
IndikeringslamporSidor
OM10528SE.book Page 94 Monday, November 28, 2016 2:32 PM

952. Instrumentgrupp
2
Instrumentgrupp
OM10528SE
*1: Modeller med monokrom display
*2: Modeller med färgdisplay
Symboler på informationsdisplaySidor
*1Öppen dörr, varningslampaS. 649
Laddningssystem, varningslampa S. 645
Lågt oljetryck, varningslampa S. 645
Hög kylvätsketemperatur, varningslampa S. 650
LDA (Aktiv körfilsvarning med styrningskon-
troll) (I förekommande fall) S. 650
S. 279
*2Elektroniskt lås- och startsystem (i förekom-
mande fall)
S. 202
*2Bromsfrikopplingssystem/Kör-Start-kontroll S. 651
OM10528SE.book Page 95 Monday, November 28, 2016 2:32 PM

962. Instrumentgrupp
OM10528SE

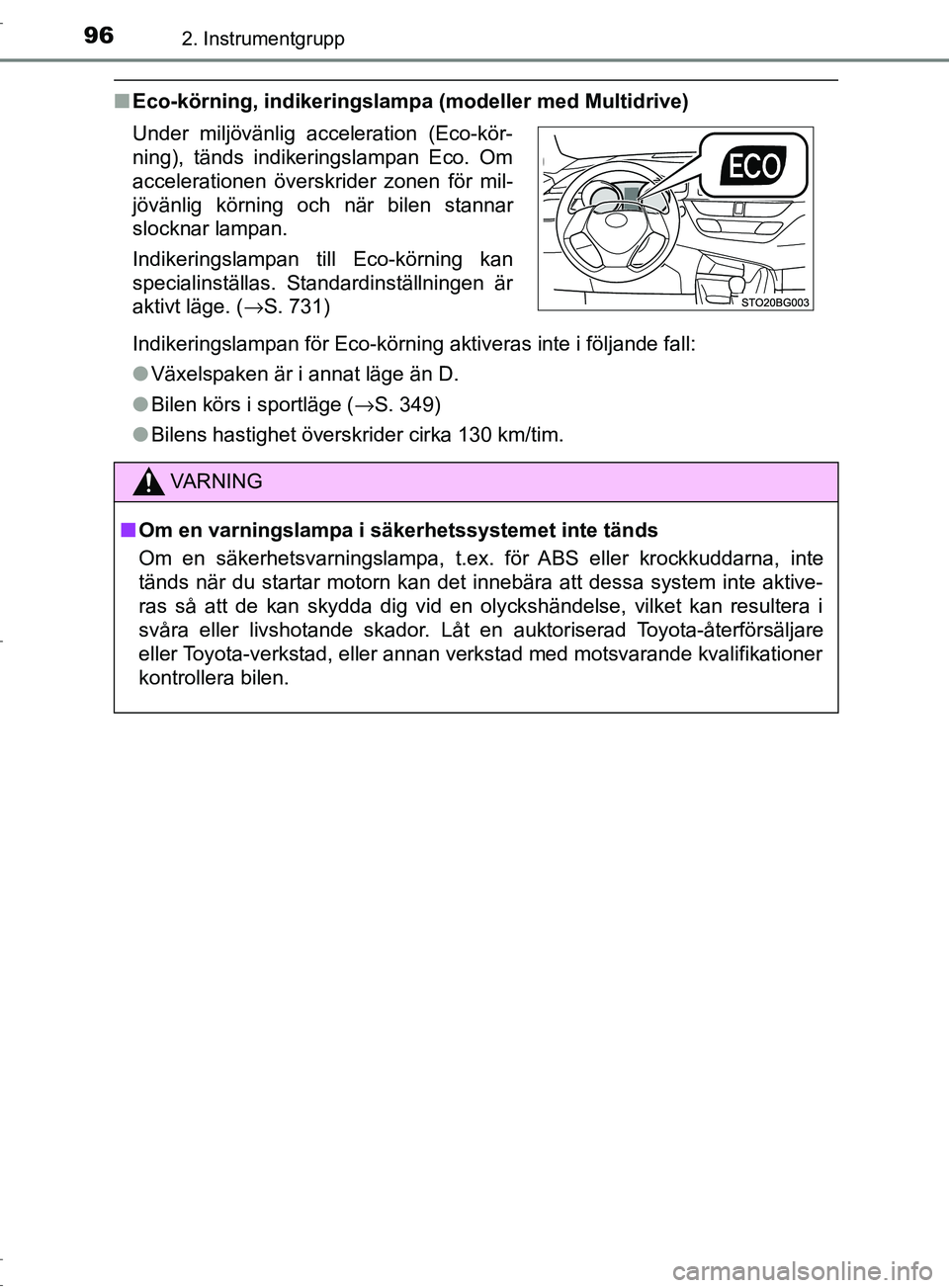

■Eco-körning, indikeringslampa (modeller med Multidrive)
Indikeringslampan för Eco-körning aktiveras inte i följande fal\
l:
●Växelspaken är i annat läge än D.
● Bilen körs i sportläge ( →S. 349)
● Bilens hastighet överskrider cirka 130 km/tim.
Under miljövänlig acceleration (Eco-kör-
ning), tänds indikeringslampan Eco. Om
accelerationen överskrider zonen för mil-
jövänlig körning och när bilen stannar
slocknar lampan.
Indikeringslampan till Eco-körning kan
specialinställas. Standardinställningen är
aktivt läge. (
→S. 731)
VARNING
■ Om en varningslampa i säkerhetssystemet inte tänds
Om en säkerhetsvarningslampa, t.ex. för ABS eller krockkuddarna, inte
tänds när du startar motorn kan det innebära att dessa system inte aktive-
ras så att de kan skydda dig vid en olyckshändelse, vilket kan resultera i
svåra eller livshotande skador. Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
kontrollera bilen.
OM10528SE.book Page 96 Monday, November 28, 2016 2:32 PM

97
2
2. Instrumentgrupp
Instrumentgrupp
OM10528SE
Instrument och mätare
Modeller med monokrom display
OM10528SE.book Page 97 Monday, November 28, 2016 2:32 PM

982. Instrumentgrupp
OM10528SE
Modeller med färgdisplay
Enheterna som används på hastig hetsmätaren kan variera beroende
på land.
Varvräknare
Visar motorns varvtal i varv per minut.
Informationsdisplay
Förser föraren med olika körrelaterade uppgifter. (→ S. 102, 106)
Visar varningsmeddelanden om en funktionsstörning skulle uppstå.
( →S. 656)
Hastighetsmätare
Visar bilens hastighet.
Bränslemätare
Visar bränslemängden i tanken.
Utetemperatur, display
Displayen visar temperaturer från –40 °C till 50 °C. Indikeringslampan för
låg utetemperatur tänds när utetemperaturen är 3 °C eller lägre.
1
2
3
4
5
OM10528SE.book Page 98 Monday, November 28, 2016 2:32 PM

992. Instrumentgrupp
2
Instrumentgrupp
OM10528SE
Vägmätare och trippmätare, display
Visar följande information.
Vägmätare:
Visar bilens totala körsträcka.
Trippmätare:
Visar bilens körsträcka sedan den senaste nollställningen av mätaren.
Trippmätarna A och B kan användas för att registrera och visa olika distan-
ser oberoende av varandra.
Information om underhållsbehov:
Visar återstående körsträcka innan motoroljan bör bytas. Om ”–” visas före
körsträckan innebär det att byte av motorolja är försenat. Låt en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer byta motorolja.• Visar information om underhållsbehov när tändningslåset vrids till läge ”ON” (modeller utan elektroniskt lås- och startsystem) eller när start-
knappen trycks till tändningsläge (modeller med elektroniskt lås- och
startsystem).
• Nollställning av information om servicebehov ( →S. 577).
Stop & Start-system, driftstid (i förekommande fall):
Visar den totala tid som motorn varit avstängd av Stop & Start-systemet
under den aktuella tiden för motoravstängning.
Instrumentgruppens ljusinställning (monokrom display):
Visar reglering av instrumentbelysningen.
Växelläge och växelområde (färgdisplay)
Visar valt växelläge eller växelområde. ( →S. 210)
Temperaturmätare för kylarvätska
Visar motorns kylarvätsketemperatur.
6
7
8
OM10528SE.book Page 99 Monday, November 28, 2016 2:32 PM

1002. Instrumentgrupp
OM10528SE
Växlar mellan visning av vägmä-
tare och trippmätare när knappen
”TRIP” trycks in.
När trippmätaren visas nollställs
den om du håller knappen ”TRIP”
intryckt.
Ljusstyrkan på instrumentbelysningen kan justeras (när strålkastarna
är tända).
Visar inställning för instrumentbelys-
ning när knappen ”TRIP” trycks in.
Håll sedan knappen intryckt.
Tryck på knappen för att justera
ljusstyrkan till önskad nivå.
Ändra displayen
Instrumentgruppens ljusinställning (monokrom display)
