952. Instrumentgrupp
2
Instrumentgrupp
OM10528SE
*1: Modeller med monokrom display
*2: Modeller med färgdisplay
Symboler på informationsdisplaySidor
*1Öppen dörr, varningslampaS. 649
Laddningssystem, varningslampa S. 645
Lågt oljetryck, varningslampa S. 645
Hög kylvätsketemperatur, varningslampa S. 650
LDA (Aktiv körfilsvarning med styrningskon-
troll) (I förekommande fall) S. 650
S. 279
*2Elektroniskt lås- och startsystem (i förekom-
mande fall)
S. 202
*2Bromsfrikopplingssystem/Kör-Start-kontroll S. 651
OM10528SE.book Page 95 Monday, November 28, 2016 2:32 PM

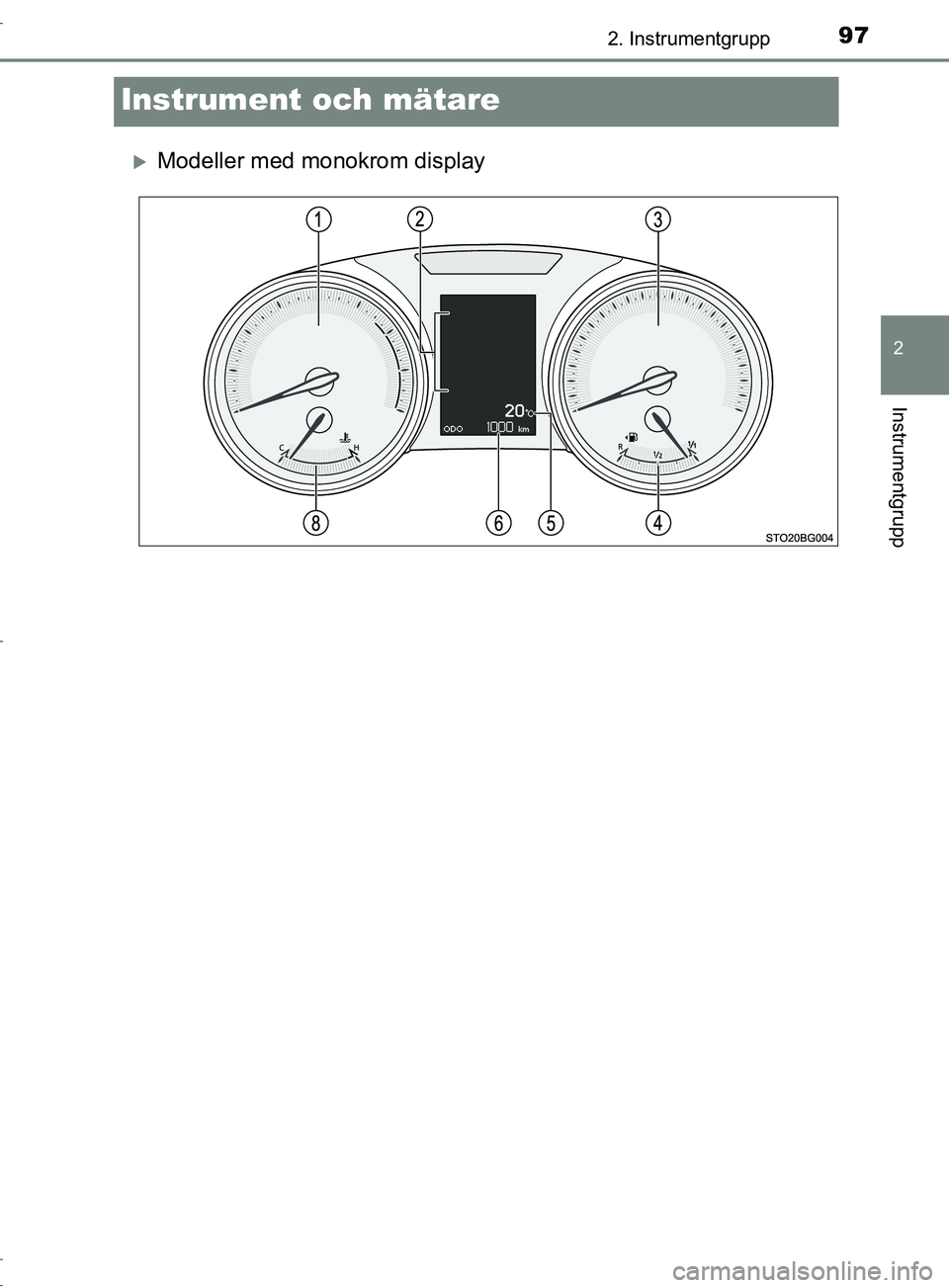

97
2
2. Instrumentgrupp
Instrumentgrupp
OM10528SE
Instrument och mätare
Modeller med monokrom display
OM10528SE.book Page 97 Monday, November 28, 2016 2:32 PM

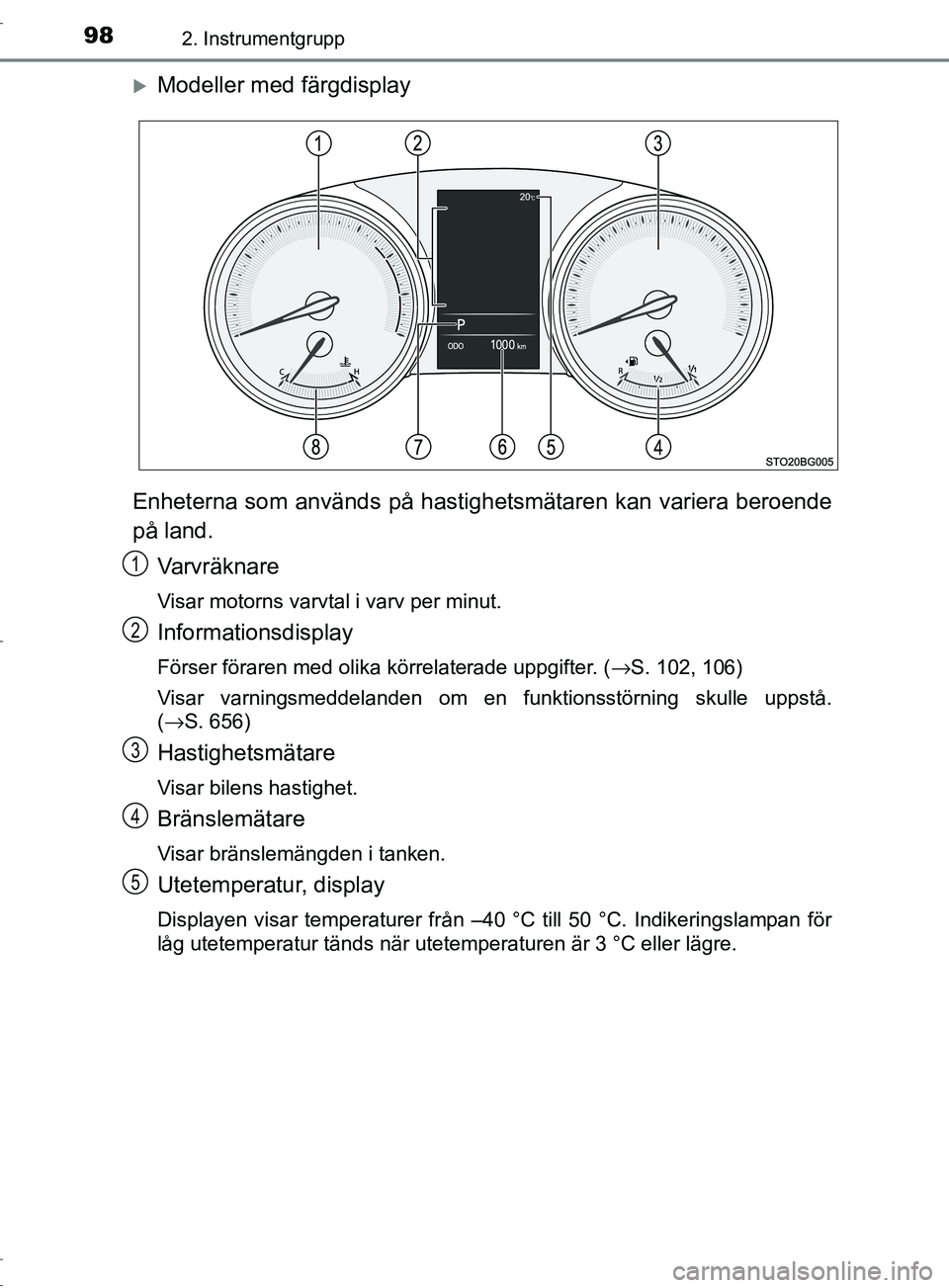

982. Instrumentgrupp
OM10528SE
Modeller med färgdisplay
Enheterna som används på hastig hetsmätaren kan variera beroende
på land.
Varvräknare
Visar motorns varvtal i varv per minut.
Informationsdisplay
Förser föraren med olika körrelaterade uppgifter. (→ S. 102, 106)
Visar varningsmeddelanden om en funktionsstörning skulle uppstå.
( →S. 656)
Hastighetsmätare
Visar bilens hastighet.
Bränslemätare
Visar bränslemängden i tanken.
Utetemperatur, display
Displayen visar temperaturer från –40 °C till 50 °C. Indikeringslampan för
låg utetemperatur tänds när utetemperaturen är 3 °C eller lägre.
1
2
3
4
5
OM10528SE.book Page 98 Monday, November 28, 2016 2:32 PM

992. Instrumentgrupp
2
Instrumentgrupp
OM10528SE
Vägmätare och trippmätare, display
Visar följande information.
Vägmätare:
Visar bilens totala körsträcka.
Trippmätare:
Visar bilens körsträcka sedan den senaste nollställningen av mätaren.
Trippmätarna A och B kan användas för att registrera och visa olika distan-
ser oberoende av varandra.
Information om underhållsbehov:
Visar återstående körsträcka innan motoroljan bör bytas. Om ”–” visas före
körsträckan innebär det att byte av motorolja är försenat. Låt en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer byta motorolja.• Visar information om underhållsbehov när tändningslåset vrids till läge ”ON” (modeller utan elektroniskt lås- och startsystem) eller när start-
knappen trycks till tändningsläge (modeller med elektroniskt lås- och
startsystem).
• Nollställning av information om servicebehov ( →S. 577).
Stop & Start-system, driftstid (i förekommande fall):
Visar den totala tid som motorn varit avstängd av Stop & Start-systemet
under den aktuella tiden för motoravstängning.
Instrumentgruppens ljusinställning (monokrom display):
Visar reglering av instrumentbelysningen.
Växelläge och växelområde (färgdisplay)
Visar valt växelläge eller växelområde. ( →S. 210)
Temperaturmätare för kylarvätska
Visar motorns kylarvätsketemperatur.
6
7
8
OM10528SE.book Page 99 Monday, November 28, 2016 2:32 PM

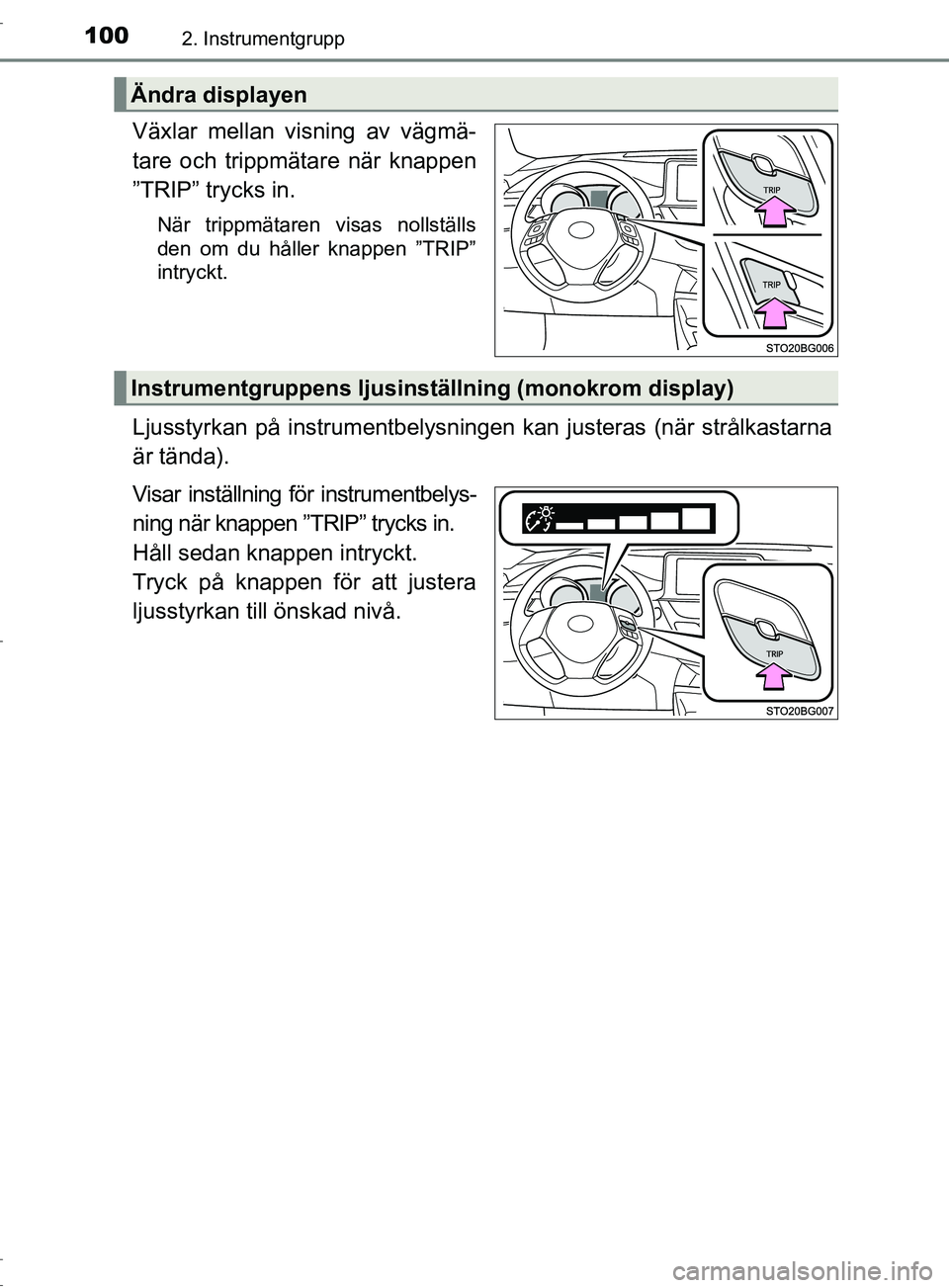

1002. Instrumentgrupp
OM10528SE
Växlar mellan visning av vägmä-
tare och trippmätare när knappen
”TRIP” trycks in.
När trippmätaren visas nollställs
den om du håller knappen ”TRIP”
intryckt.
Ljusstyrkan på instrumentbelysningen kan justeras (när strålkastarna
är tända).
Visar inställning för instrumentbelys-
ning när knappen ”TRIP” trycks in.
Håll sedan knappen intryckt.
Tryck på knappen för att justera
ljusstyrkan till önskad nivå.
Ändra displayen
Instrumentgruppens ljusinställning (monokrom display)
OM10528SE.book Page 100 Monday, November 28, 2016 2:32 PM

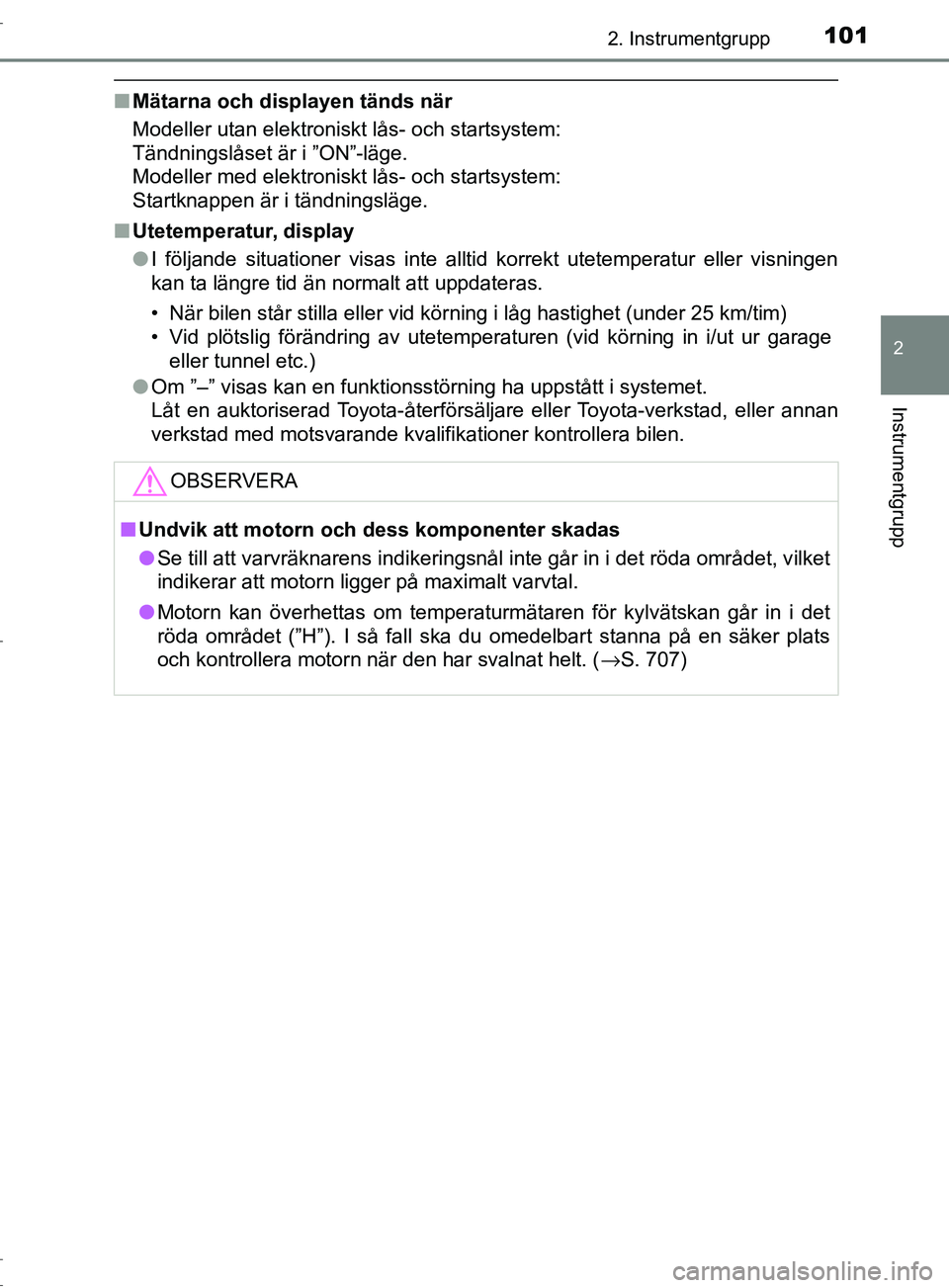

1012. Instrumentgrupp
2
Instrumentgrupp
OM10528SE
■Mätarna och displayen tänds när
Modeller utan elektroniskt lås- och startsystem:
Tändningslåset är i ”ON”-läge.
Modeller med elektroniskt lås- och startsystem:
Startknappen är i tändningsläge.
■ Utetemperatur, display
●I följande situationer visas inte alltid korrekt utetemperatur eller visningen
kan ta längre tid än normalt att uppdateras.
• När bilen står stilla eller vid körning i låg hastighet (under 25 km/tim)
• Vid plötslig förändring av utetemperaturen (vid körning in i/ut ur garage
eller tunnel etc.)
● Om ”–” visas kan en funktionsstörning ha uppstått i systemet.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer kontrollera bilen.
OBSERVERA
■Undvik att motorn och dess komponenter skadas
● Se till att varvräknarens indikeringsnål inte går in i det röda området, vilket
indikerar att motorn ligger på maximalt varvtal.
● Motorn kan överhettas om temperaturmätaren för kylvätskan går in i det
röda området (”H”). I så fall ska du omedelbart stanna på en säker plats
och kontrollera motorn när den har svalnat helt. ( →S. 707)
OM10528SE.book Page 101 Monday, November 28, 2016 2:32 PM

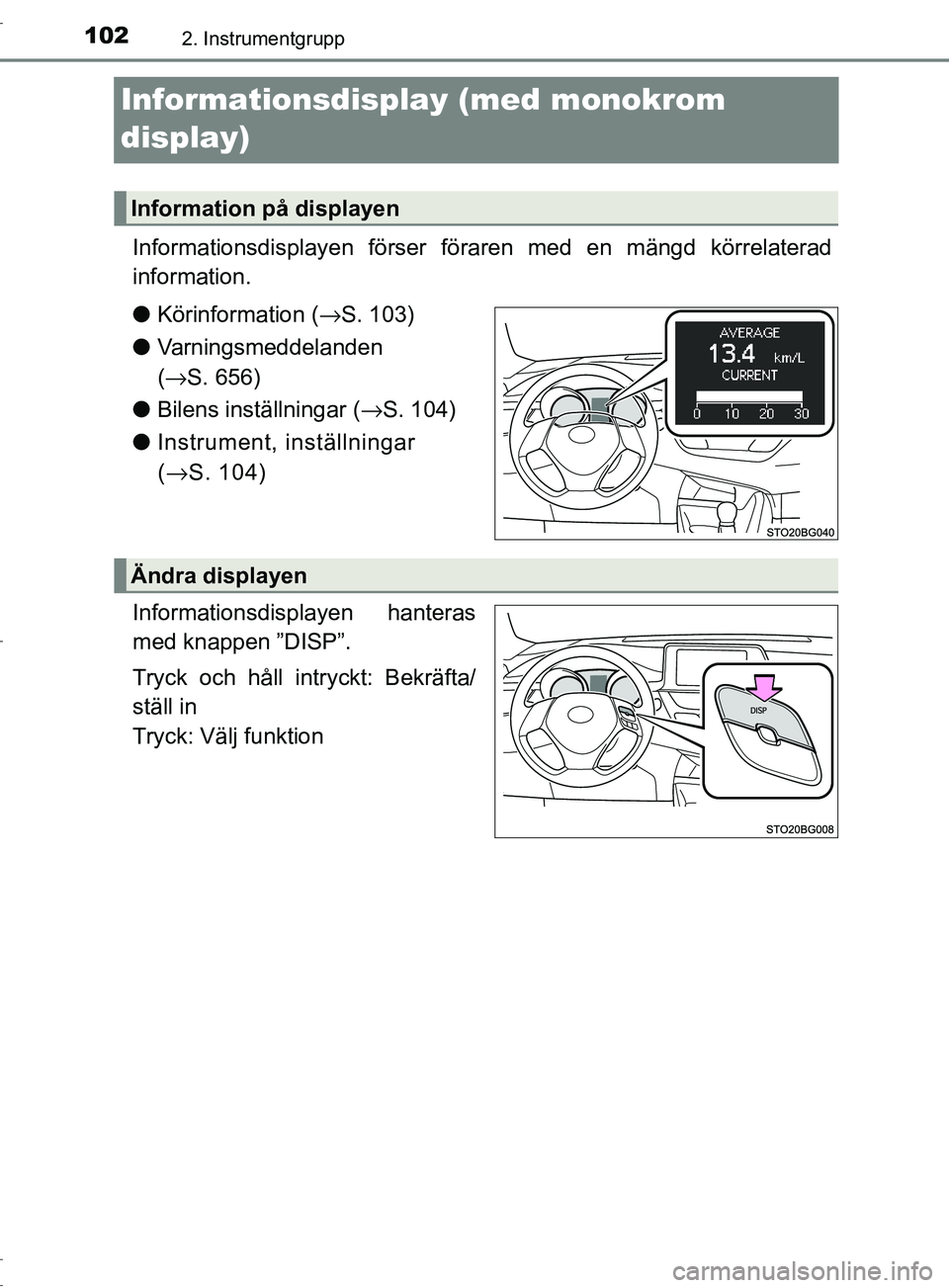

1022. Instrumentgrupp
OM10528SE
Informationsdisplay (med monokrom
display)
Informationsdisplayen förser föraren med en mängd körrelaterad
information.
●Körinformation ( →S. 103)
● Varningsmeddelanden
(→ S. 656)
● Bilens inställningar ( →S. 104)
● Instrument, inställningar
(→ S. 104)
Informationsdisplayen hanteras
med knappen ”DISP”.
Tryck och håll intryckt: Bekräfta/
ställ in
Tryck: Välj funktion
Information på displayen
Ändra displayen
OM10528SE.book Page 102 Monday, November 28, 2016 2:32 PM

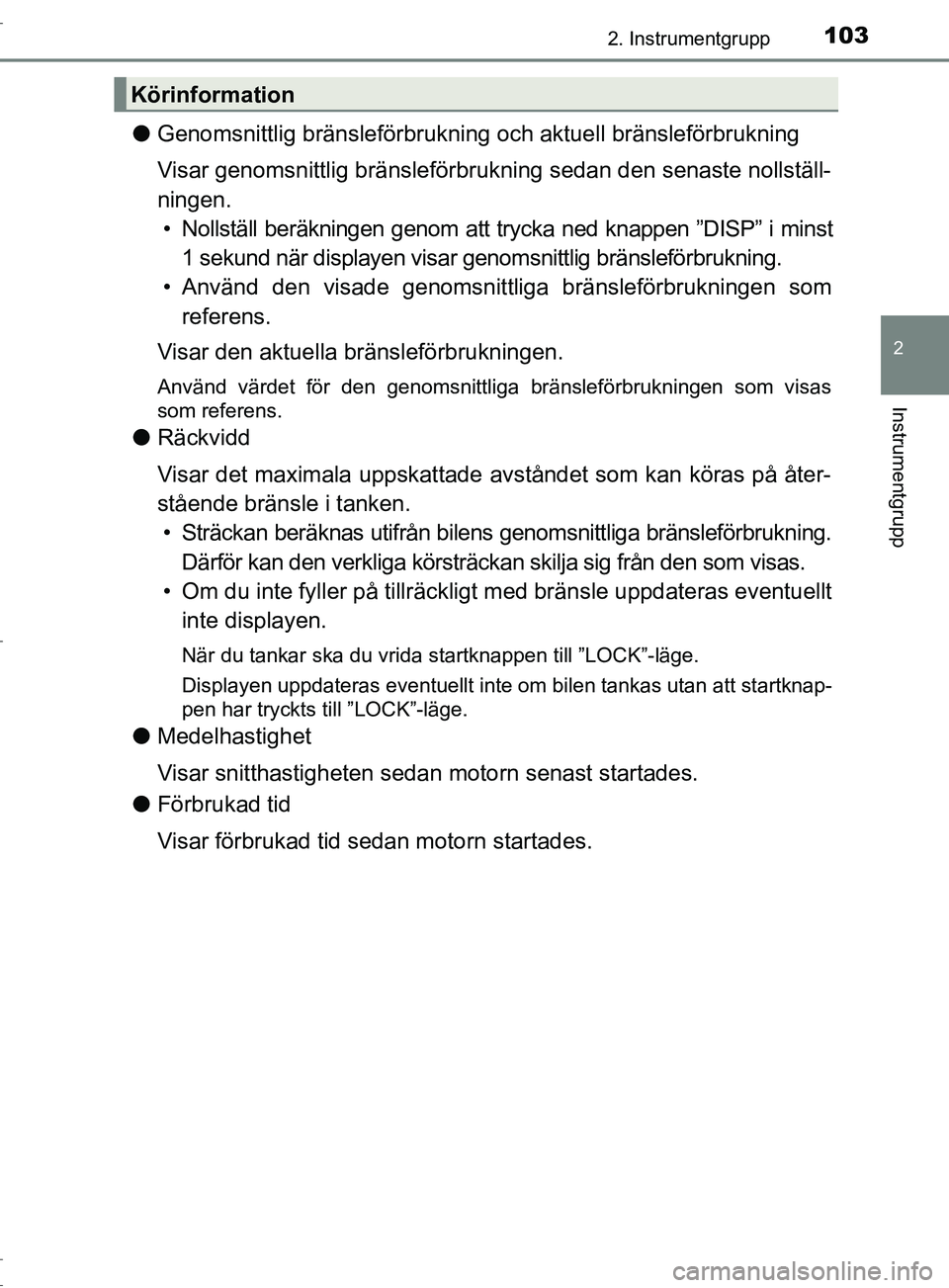

1032. Instrumentgrupp
2
Instrumentgrupp
OM10528SE
●Genomsnittlig bränsleförbrukning och aktuell bränsleförbrukning
Visar genomsnittlig bränsleförbrukning sedan den senaste nollställ-
ningen. • Nollställ beräkningen genom att trycka ned knappen ”DISP” i minst 1 sekund när displayen visar genomsnittlig bränsleförbrukning.
• Använd den visade genomsnittliga bränsleförbrukningen som referens.
Visar den aktuella bränsleförbrukningen.
Använd värdet för den genomsnittliga bränsleförbrukningen som visas
som referens.
● Räckvidd
Visar det maximala uppskattade avståndet som kan köras på åter-
stående bränsle i tanken.
• Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning. Därför kan den verkliga körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle uppdateras eventuellt inte displayen.
När du tankar ska du vrida startknappen till ”LOCK”-läge.
Displayen uppdateras eventuellt inte om bilen tankas utan att startknap-
pen har tryckts till ”LOCK”-läge.
● Medelhastighet
Visar snitthastigheten seda n motorn senast startades.
● Förbrukad tid
Visar förbrukad tid sedan motorn startades.
Körinformation
OM10528SE.book Page 103 Monday, November 28, 2016 2:32 PM

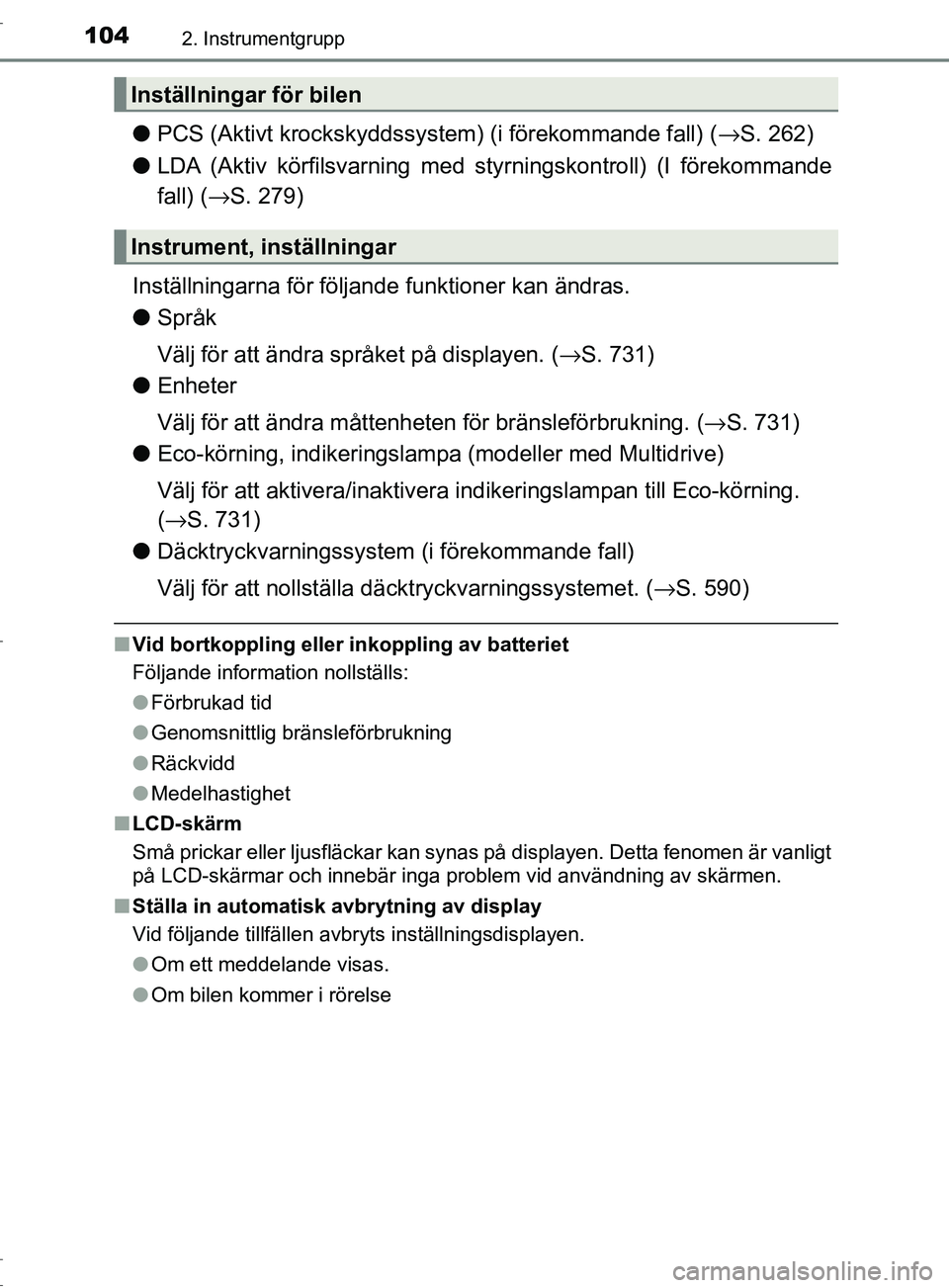

1042. Instrumentgrupp
OM10528SE
●PCS (Aktivt krockskyddssystem) (i förekommande fall) ( →S. 262)
● LDA (Aktiv körfilsvarning med styrningskontroll) (I förekommande
fall) ( →S. 279)
Inställningarna för följande funktioner kan ändras.
● Språk
Välj för att ändra språket på displayen. ( →S. 731)
● Enheter
Välj för att ändra måttenheten för bränsleförbrukning. ( →S. 731)
● Eco-körning, indikeringslampa (modeller med Multidrive)
Välj för att aktivera/inaktivera in dikeringslampan till Eco-körning.
( → S. 731)
● Däcktryckvarningssystem (i förekommande fall)
Välj för att nollställa däckt ryckvarningssystemet. (→S. 590)
■Vid bortkoppling eller inkoppling av batteriet
Följande information nollställs:
●Förbrukad tid
● Genomsnittlig bränsleförbrukning
● Räckvidd
● Medelhastighet
■ LCD-skärm
Små prickar eller ljusfläckar kan synas på displayen. Detta fenomen är vanligt
på LCD-skärmar och innebär inga problem vid användning av sk\
ärmen.
■ Ställa in automatisk avbrytning av display
Vid följande tillfällen avbryts inställningsdisplayen.
●Om ett meddelande visas.
● Om bilen kommer i rörelse
Inställningar för bilen
Instrument, inställningar
OM10528SE.book Page 104 Monday, November 28, 2016 2:32 PM

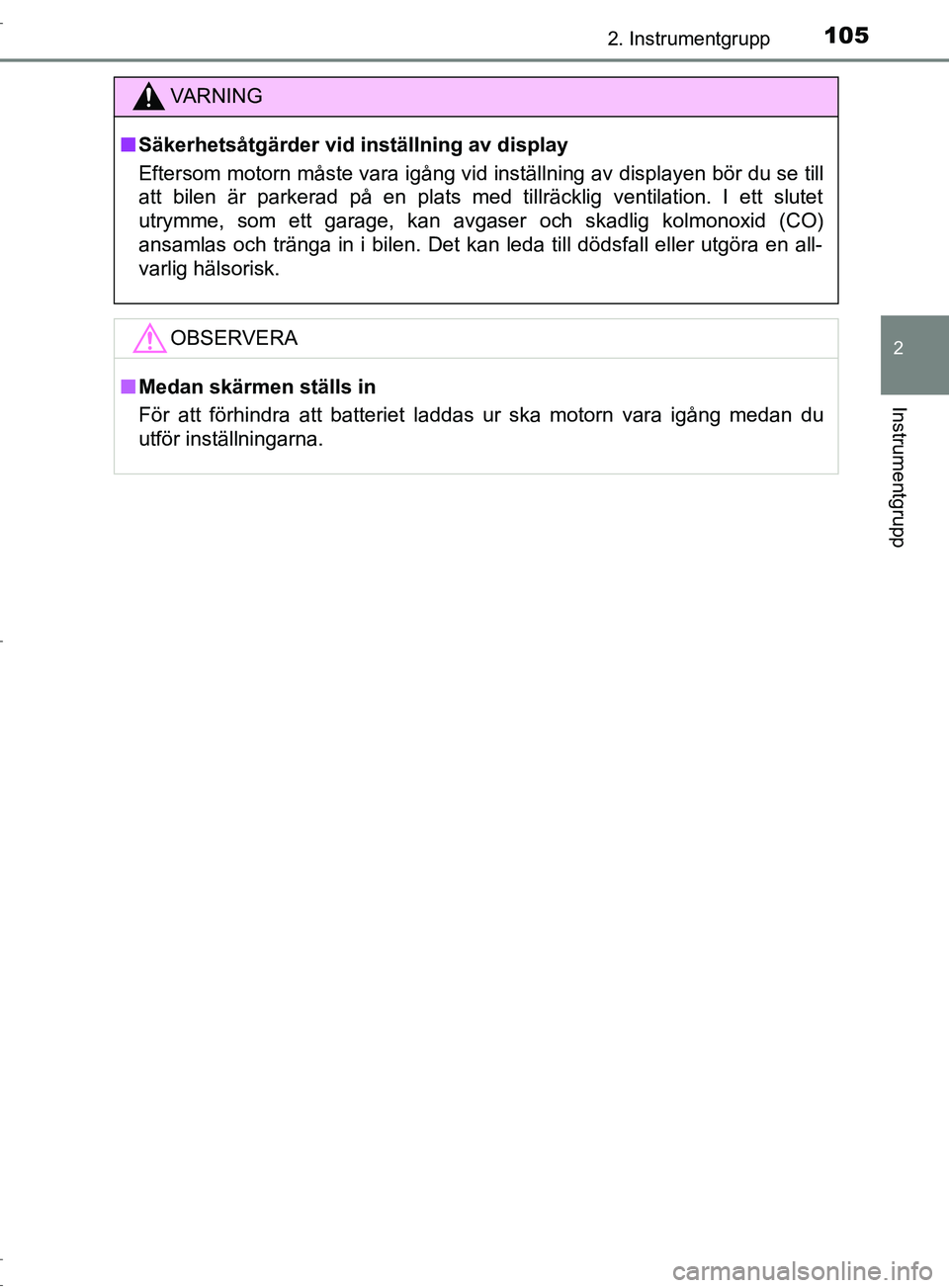

1052. Instrumentgrupp
2
Instrumentgrupp
OM10528SE
VARNING
■ Säkerhetsåtgärder vid inställning av display
Eftersom motorn måste vara igång vid inställning av displayen bör du se till
att bilen är parkerad på en plats med tillräcklig ventilation. I ett slutet
utrymme, som ett garage, kan avgaser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det kan leda till dödsfall eller utgöra en all-
varlig hälsorisk.
OBSERVERA
■Medan skärmen ställs in
För att förhindra att batteriet laddas ur ska motorn vara igång medan du
utför inställningarna.
OM10528SE.book Page 105 Monday, November 28, 2016 2:32 PM
