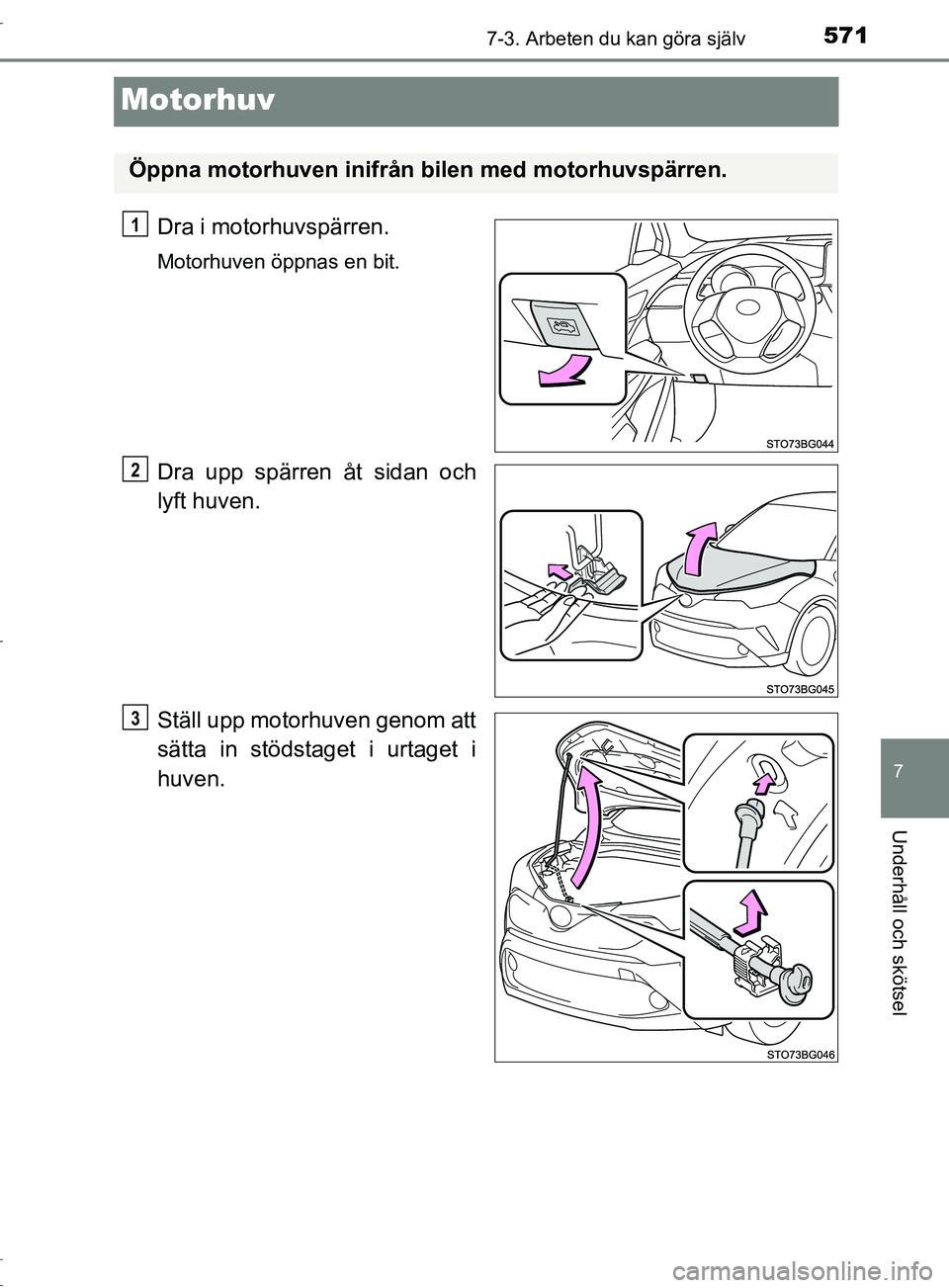

5717-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM10528SE
Motorhuv
Dra i motorhuvspärren.
Motorhuven öppnas en bit.
Dra upp spärren åt sidan och
lyft huven.
Ställ upp motorhuven genom att
sätta in stödstaget i urtaget i
huven.
Öppna motorhuven inifrån bilen med motorhuvspärren.
1
2
3
OM10528SE.book Page 571 Monday, November 28, 2016 2:32 PM

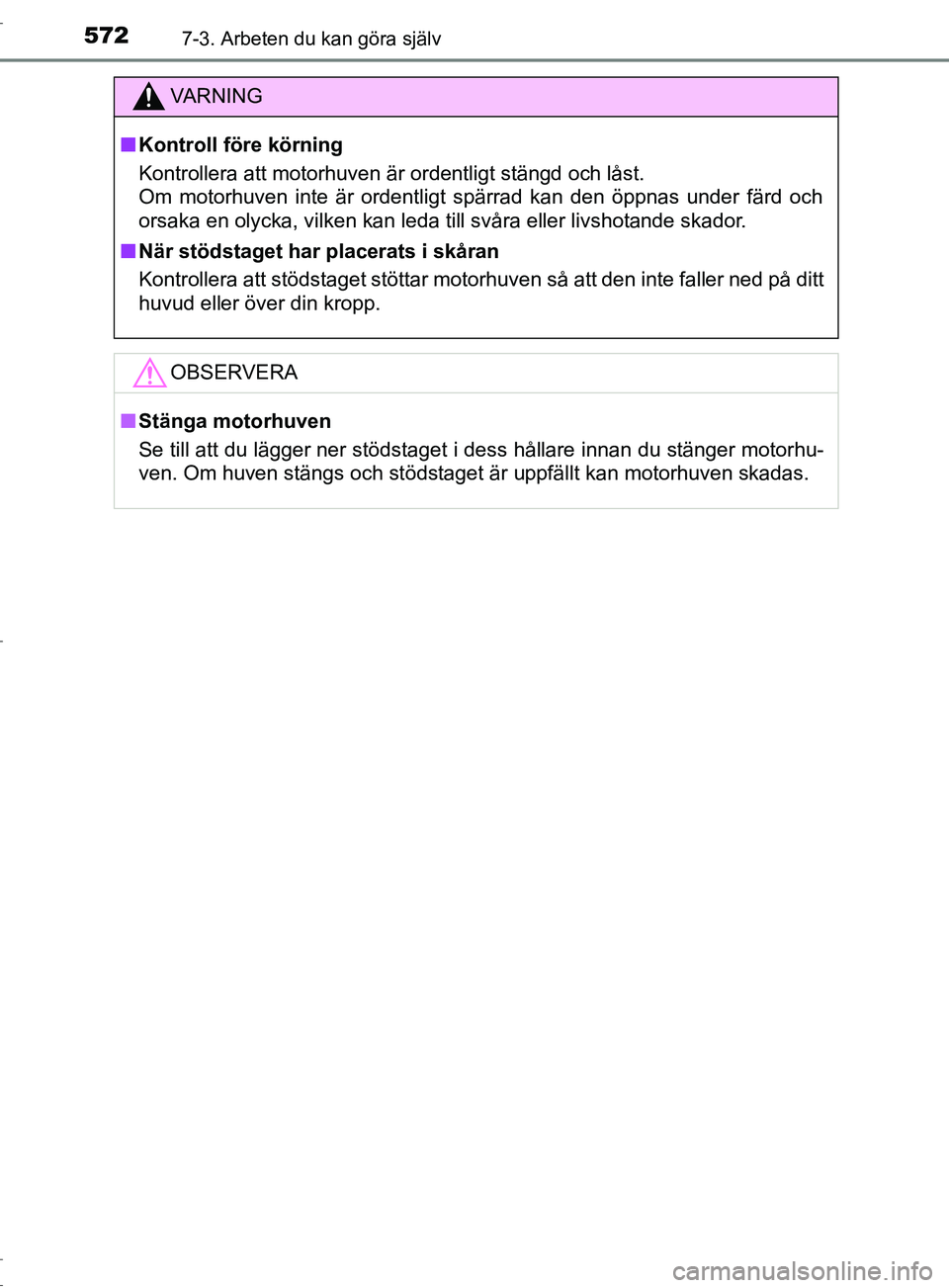

5727-3. Arbeten du kan göra själv
OM10528SE
VARNING
■ Kontroll före körning
Kontrollera att motorhuven är ordentligt stängd och låst.
Om motorhuven inte är ordentligt spärrad kan den öppnas under färd och
orsaka en olycka, vilken kan leda till svåra eller livshotande skador.
■ När stödstaget har placerats i skåran
Kontrollera att stödstaget stöttar motorhuven så att den inte faller ned på ditt
huvud eller över din kropp.
OBSERVERA
■Stänga motorhuven
Se till att du lägger ner stödstaget i dess hållare innan du stänger motorhu-
ven. Om huven stängs och stödstaget är uppfällt kan motorhuven skadas.
OM10528SE.book Page 572 Monday, November 28, 2016 2:32 PM

5737-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM10528SE
Placering av garagedomkraft
◆Fram
◆Bak
Om du använder en garagedomkraft ska du följa instruktionerna
i manualen som medföljer garagedomkraften.
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
Modeller med tvåhjulsdrift AWD-modeller12
OM10528SE.book Page 573 Monday, November 28, 2016 2:32 PM

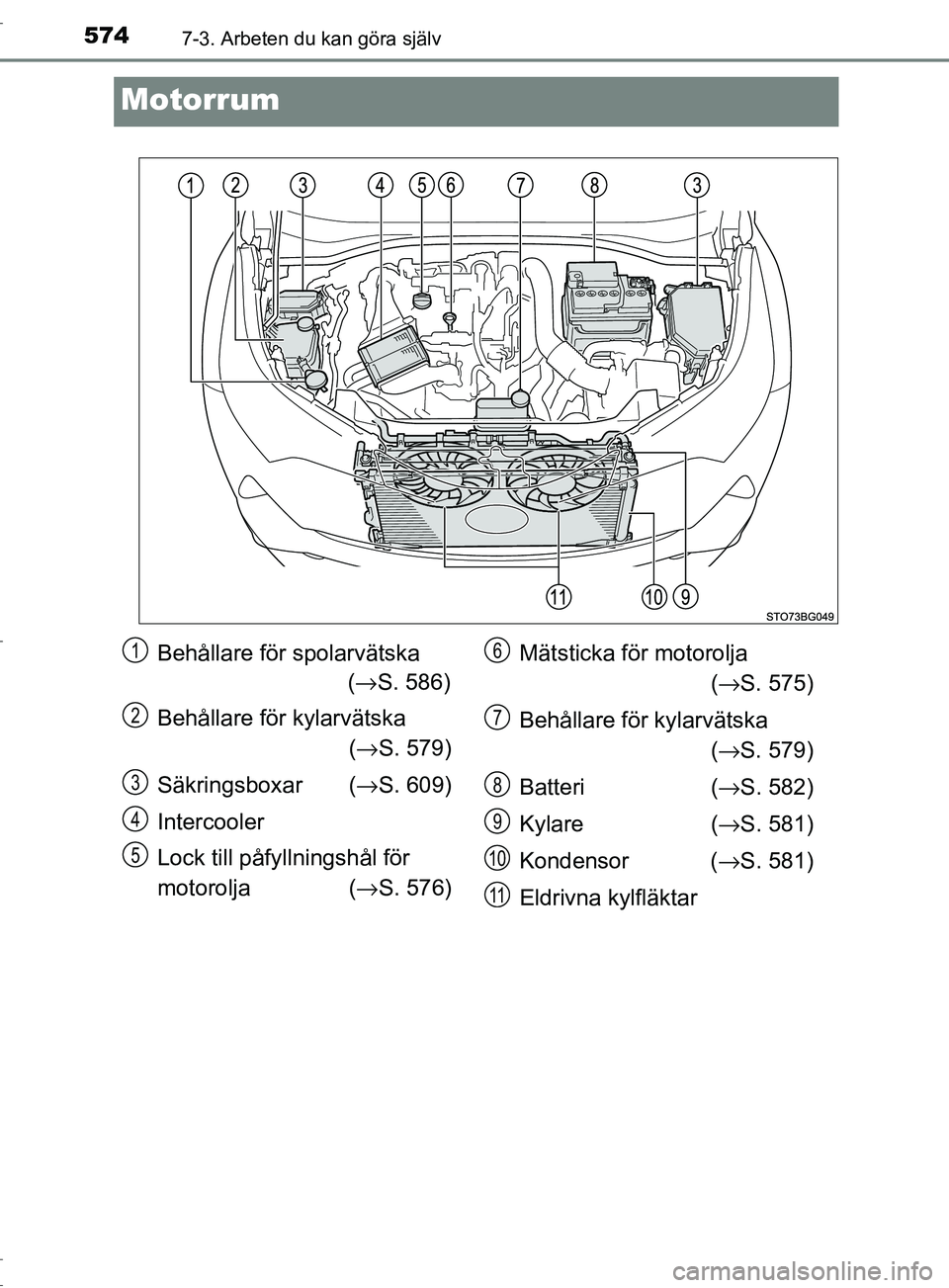

5747-3. Arbeten du kan göra själv
OM10528SE
Motorrum
Behållare för spolarvätska(→ S. 586)
Behållare för kylarvätska (→ S. 579)
Säkringsboxar ( →S. 609)
Intercooler
Lock till påfy llningshål för
motorolja ( →S. 576) Mätsticka för motorolja
(→ S. 575)
Behållare för kylarvätska (→ S. 579)
Batteri (→ S. 582)
Kylare (→ S. 581)
Kondensor ( →S. 581)
Eldrivna kylfläktar1
2
3
4
5
6
7
8
9
10
11
OM10528SE.book Page 574 Monday, November 28, 2016 2:32 PM

5757-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM10528SE
Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
■Kontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och där-
efter stängts av, vänta i minst 5 minuter så att all olja hinner rinna
längst ner i motorn.
Håll en trasa under och dra
ut mätstickan.
Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Håll en trasa under änden,
dra ut mätstickan och läs av
oljenivån.Låg
Normal
För hög
Mätstickans form kan variera
beroende på typen av fordon
eller motor.
Torka av mätstickan och sätt tillbaka den så långt det går.
Motorolja
1
2
3
4
5
1
2
3
6
OM10528SE.book Page 575 Monday, November 28, 2016 2:32 PM

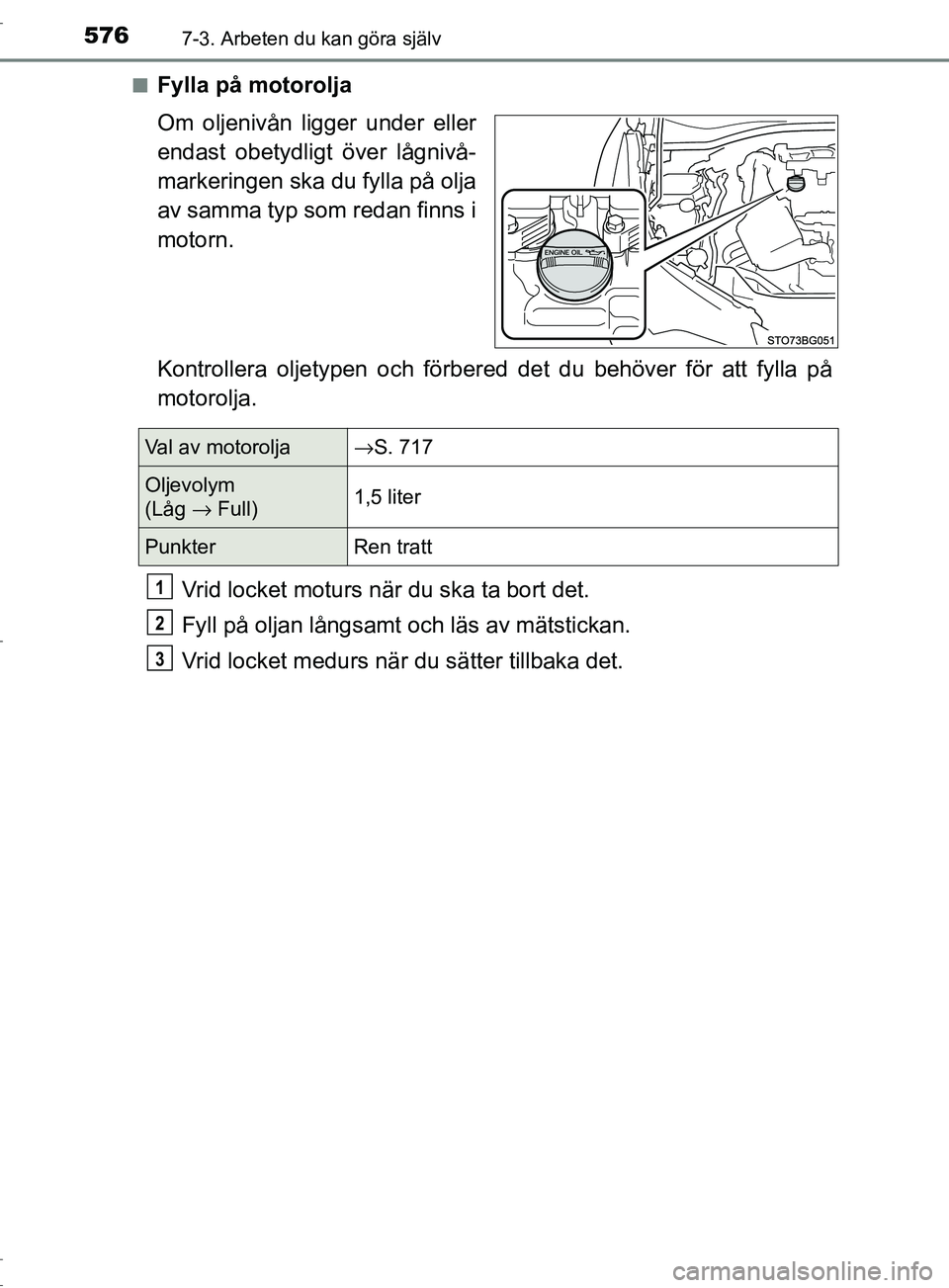

5767-3. Arbeten du kan göra själv
OM10528SE■
Fylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över lågnivå-
markeringen ska du fylla på olja
av samma typ som redan finns i
motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.
Vrid locket moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket medurs när du sätter tillbaka det.
Val av motorolja →S. 717
Oljevolym
(Låg → Full)1,5 liter
Punkter
Ren tratt
1
2
3
OM10528SE.book Page 576 Monday, November 28, 2016 2:32 PM

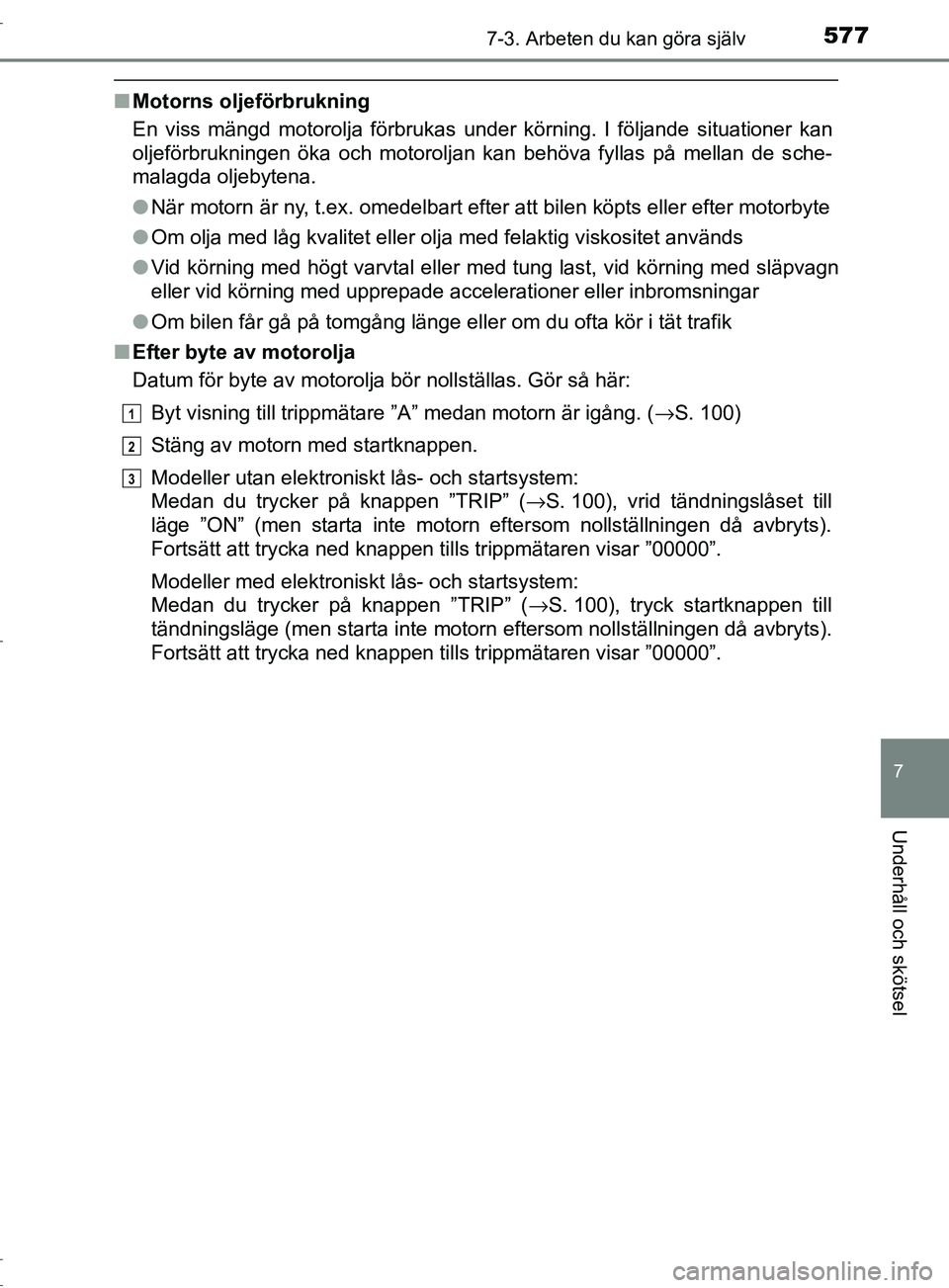

5777-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM10528SE
■Motorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de sche-
malagda oljebytena.
●När motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motorbyte
● Om olja med låg kvalitet eller olja med felaktig viskositet används
● Vid körning med högt varvtal eller med tung last, vid körning med släpvagn
eller vid körning med upprepade accelerationer eller inbromsningar
● Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
■ Efter byte av motorolja
Datum för byte av motorolja bör nollställas. Gör så här:
Byt visning till trippmätare ”A” medan motorn är igång. ( →S. 100)
Stäng av motorn med startknappen.
Modeller utan elektroniskt lås- och startsystem:
Medan du trycker på knappen ”TRIP” ( →S. 100), vrid tändningslåset till
läge ”ON” (men starta inte motorn eftersom nollställningen då avbryts).
Fortsätt att trycka ned knappen tills trippmätaren visar ”00000”.
Modeller med elektroniskt lås- och startsystem:
Medan du trycker på knappen ”TRIP” ( →S. 100), tryck startknappen till
tändningsläge (men starta inte motorn eftersom nollställningen då avbryts).
Fortsätt att trycka ned knappen tills trippmätaren visar ”00000”.
1
2
3
OM10528SE.book Page 577 Monday, November 28, 2016 2:32 PM

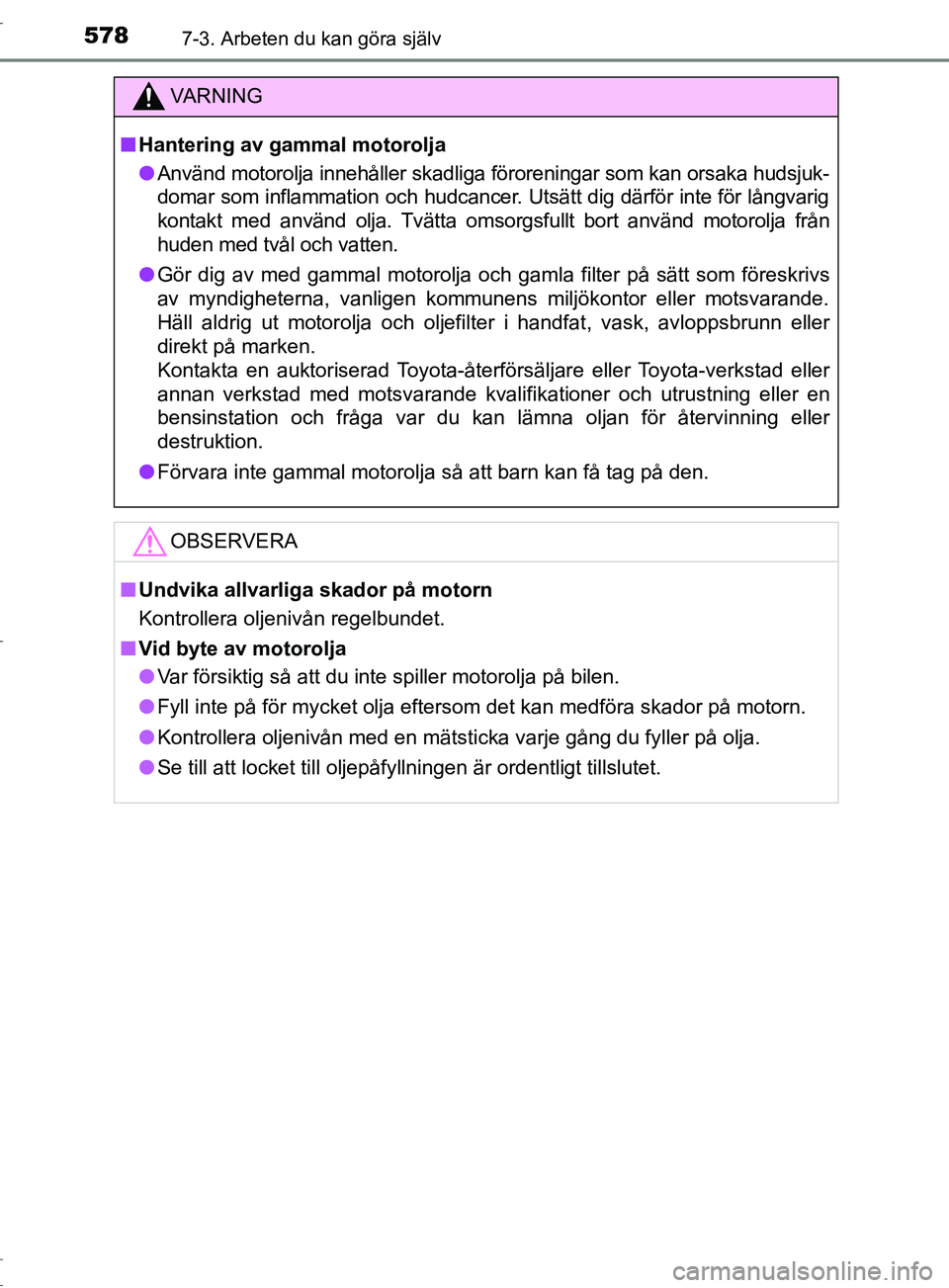

5787-3. Arbeten du kan göra själv
OM10528SE
VARNING
■ Hantering av gammal motorolja
● Använd motorolja innehåller skadliga föroreningar som kan orsaka hudsjuk-
domar som inflammation och hudcancer. Utsätt dig därför inte för långvarig
kontakt med använd olja. Tvätta omsorgsfullt bort använd motorolja från
huden med tvål och vatten.
● Gör dig av med gammal motorolja och gamla filter på sätt som föreskrivs
av myndigheterna, vanligen kommunens miljökontor eller motsvarande.
Häll aldrig ut motorolja och oljefilter i handfat, vask, avloppsbrunn eller
direkt på marken.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning eller en
bensinstation och fråga var du kan lämna oljan för återvinning eller
destruktion.
● Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
■ Undvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
■ Vid byte av motorolja
● Var försiktig så att du inte spiller motorolja på bilen.
● Fyll inte på för mycket olja eftersom det kan medföra skador på motorn.
● Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
● Se till att locket till oljepåfyllningen är ordentligt tillslutet.
OM10528SE.book Page 578 Monday, November 28, 2016 2:32 PM

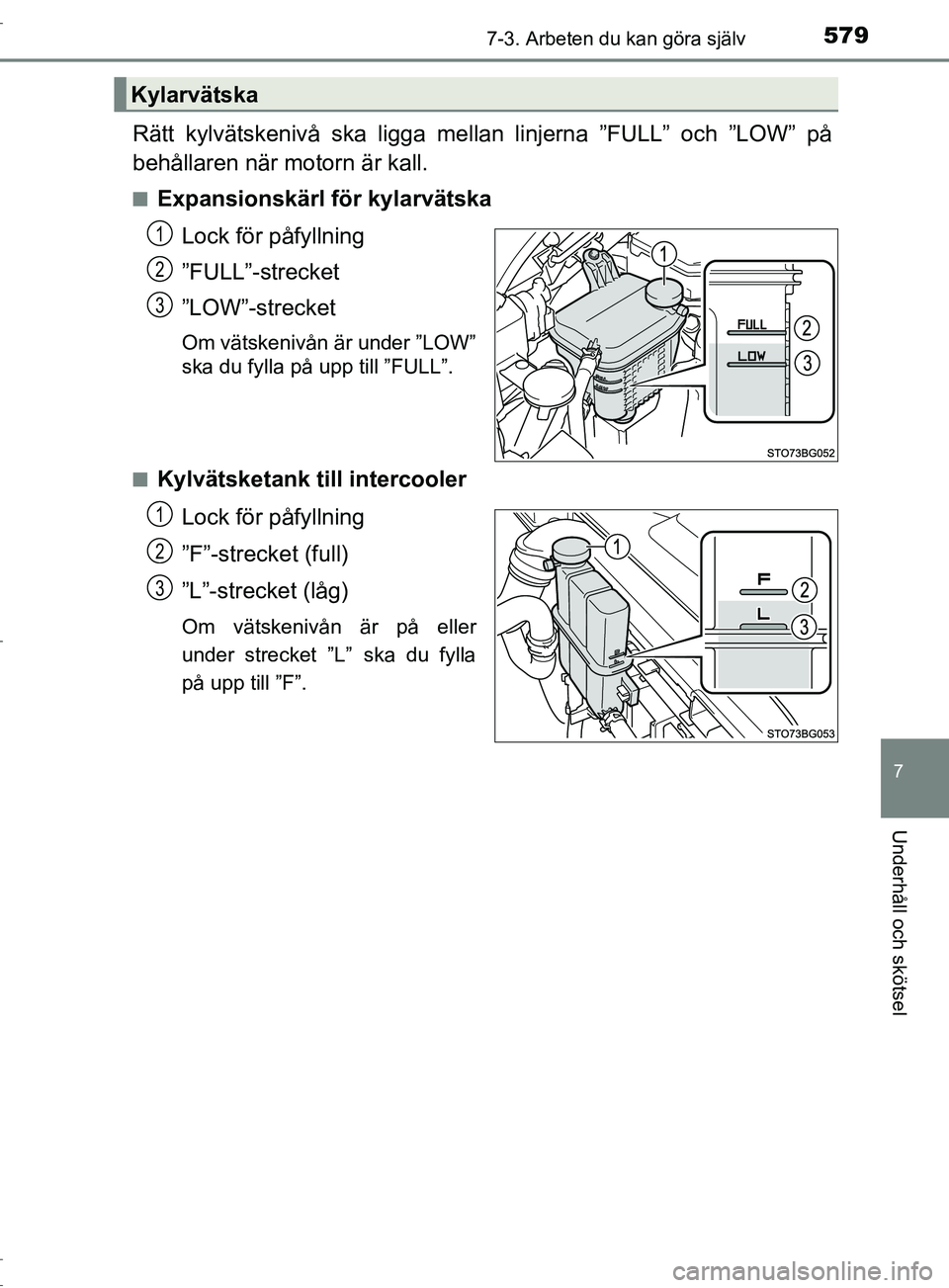

5797-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM10528SE
Rätt kylvätskenivå ska ligga mellan linjerna ”FULL” och ”LOW” på
behållaren när motorn är kall.
■Expansionskärl för kylarvätskaLock för påfyllning
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
■
Kylvätsketank till intercooler Lock för påfyllning
”F”-strecket (full)
”L”-strecket (låg)
Om vätskenivån är på eller
under strecket ”L” ska du fylla
på upp till ”F”.
Kylarvätska
1
2
3
1
2
3
OM10528SE.book Page 579 Monday, November 28, 2016 2:32 PM

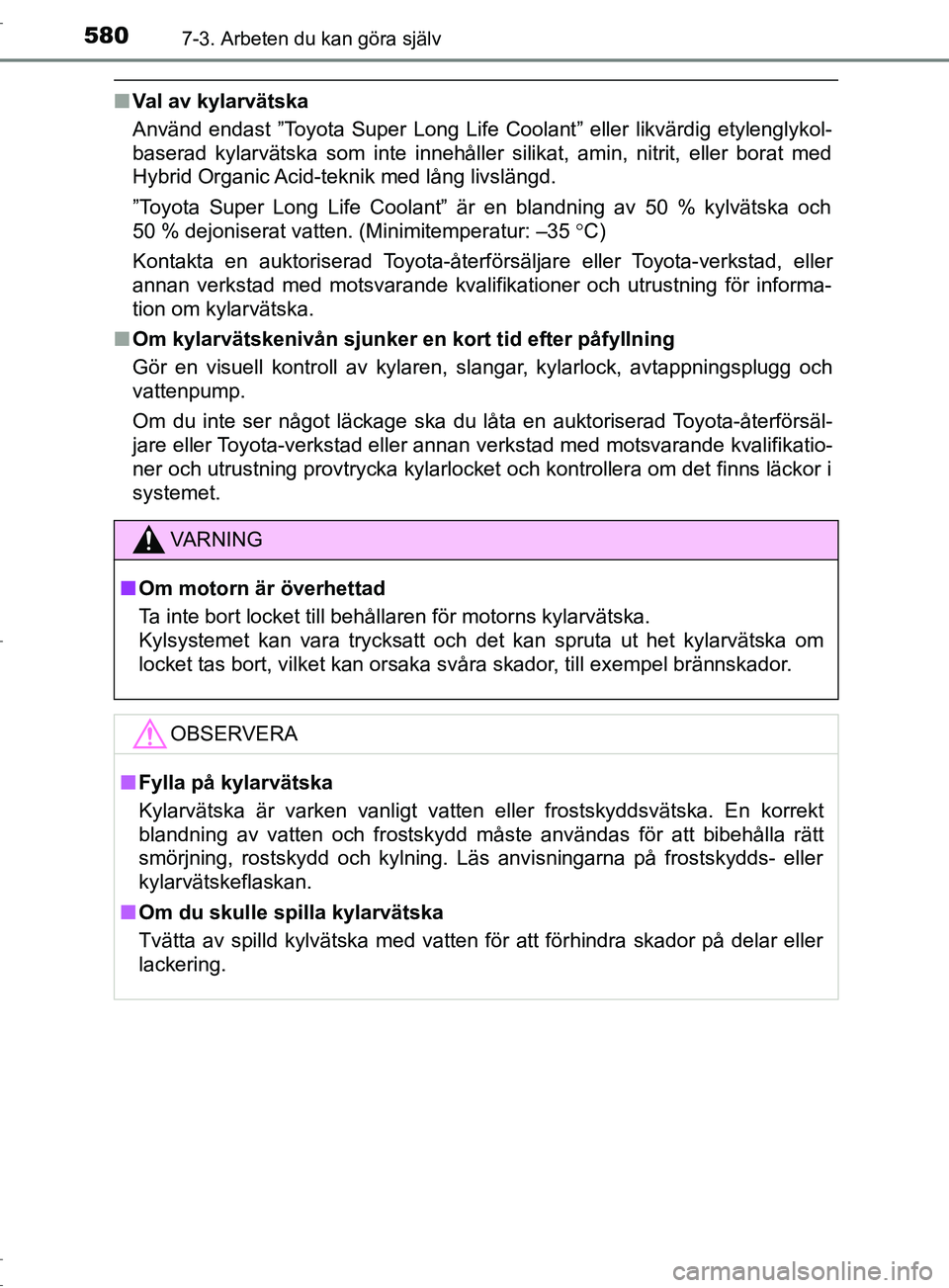

5807-3. Arbeten du kan göra själv
OM10528SE
■Val av kylarvätska
Använd endast ”Toyota Super Long Life Coolant” eller likvärdig etylenglykol-
baserad kylarvätska som inte innehåller silikat, amin, nitrit, eller borat med
Hybrid Organic Acid-teknik med lång livslängd.
”Toyota Super Long Life Coolant” är en blandning av 50 % kylvätska och
50 % dejoniserat vatten. (Minimitemperatur: –35 °C)
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning för informa-
tion om kylarvätska.
■ Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylaren, slangar, kylarlock, avtappningsplugg och
vattenpump.
Om du inte ser något läckage ska du låta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning provtrycka kylarlocket och kontrollera om det finns läckor i
systemet.
VARNING
■ Om motorn är överhettad
Ta inte bort locket till behållaren för motorns kylarvätska.
Kylsystemet kan vara trycksatt och det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka svåra skador, till exempel brännskador.
OBSERVERA
■Fylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
■ Om du skulle spilla kylarvätska
Tvätta av spilld kylvätska med vatten för att förhindra skador på delar eller
lackering.
OM10528SE.book Page 580 Monday, November 28, 2016 2:32 PM
