6117-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM10528SE
Ta bort säkringen med utdrag-
ningsverktyget.
Endast säkring av typ A kan tas
bort med hjälp av utdragningsverk-
tyget.
3
OM10528SE.book Page 611 Monday, November 28, 2016 2:32 PM

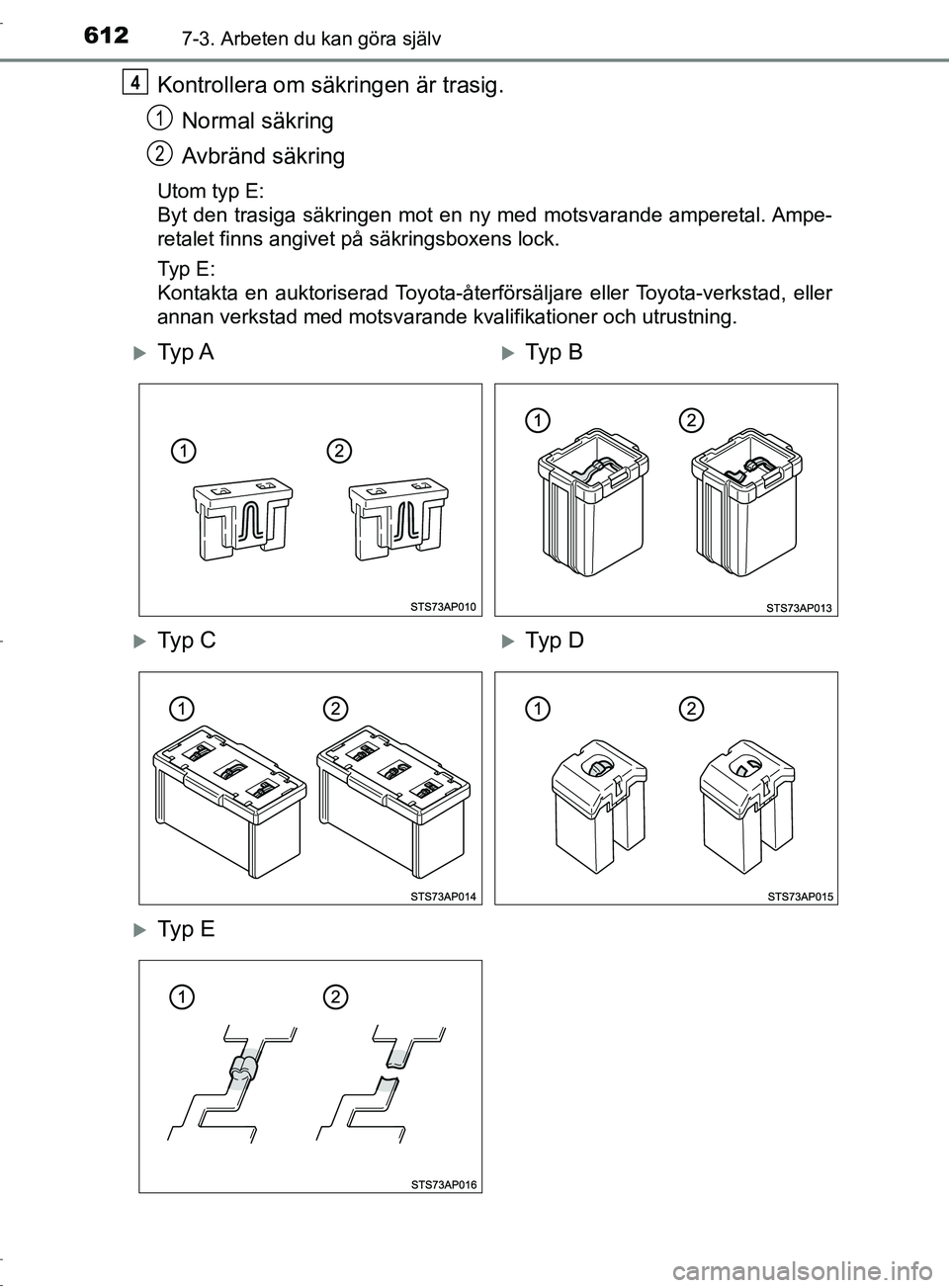

6127-3. Arbeten du kan göra själv
OM10528SE
Kontrollera om säkringen är trasig.Normal säkring
Avbränd säkring
Utom typ E:
Byt den trasiga säkringen mot en ny med motsvarande amperetal. Ampe-
retalet finns angivet på säkringsboxens lock.
Ty p E :
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
4
1
2
Ty p ATy p B
Ty p CTy p D
Ty p E
OM10528SE.book Page 612 Monday, November 28, 2016 2:32 PM

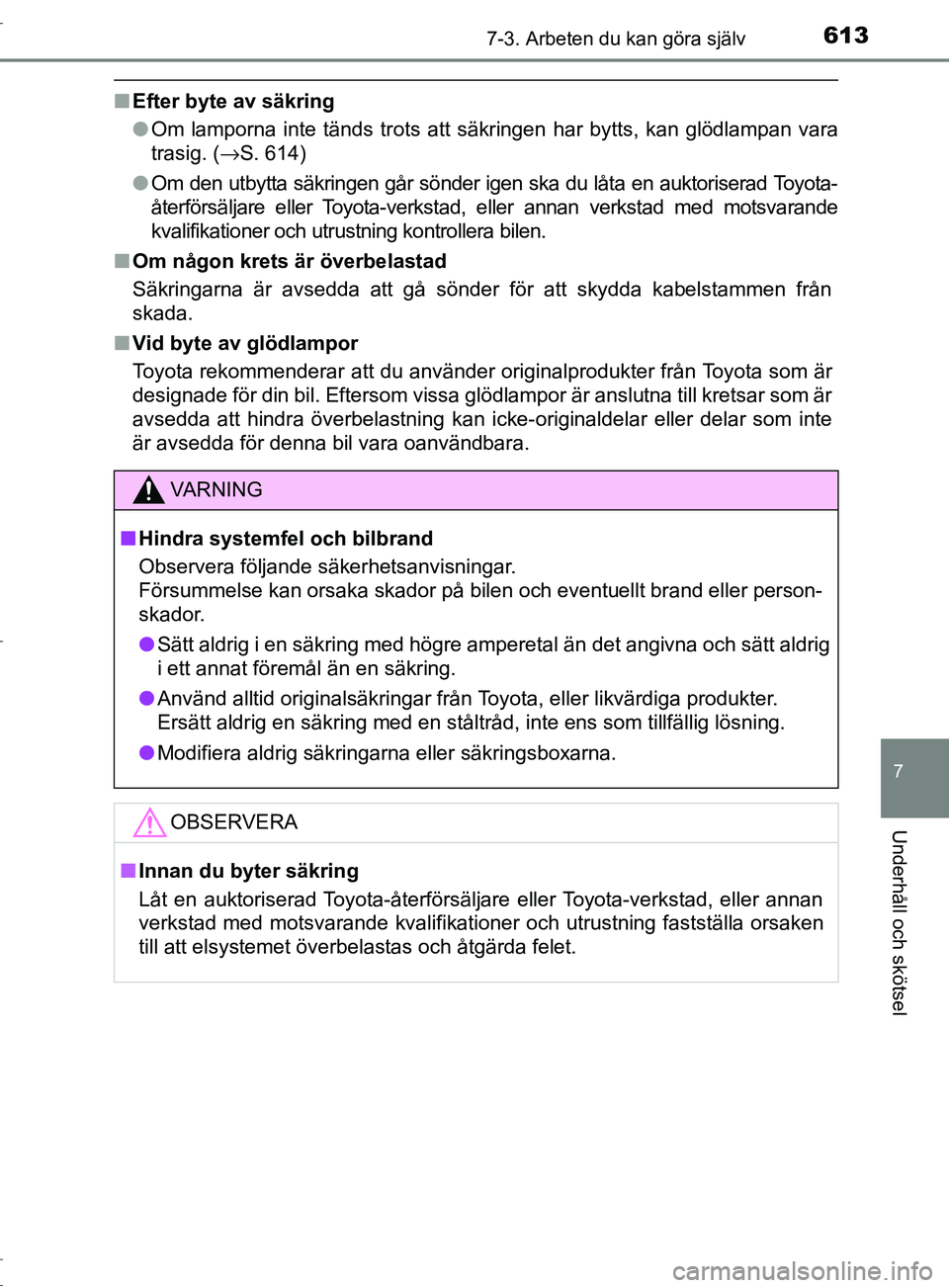

6137-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM10528SE
■Efter byte av säkring
●Om lamporna inte tänds trots att sä kringen har bytts, kan glödlampan vara
trasig. ( →S. 614)
● Om den utbytta säkringen går sönder igen ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
■ Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
■ Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödl ampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
VARNING
■ Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
● Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
● Använd alltid originalsäkringar från Toyota, eller likvärdiga produkter.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
● Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
■ Innan du byter säkring
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning fastställa orsaken
till att elsystemet överbelastas och åtgärda felet.
OM10528SE.book Page 613 Monday, November 28, 2016 2:32 PM

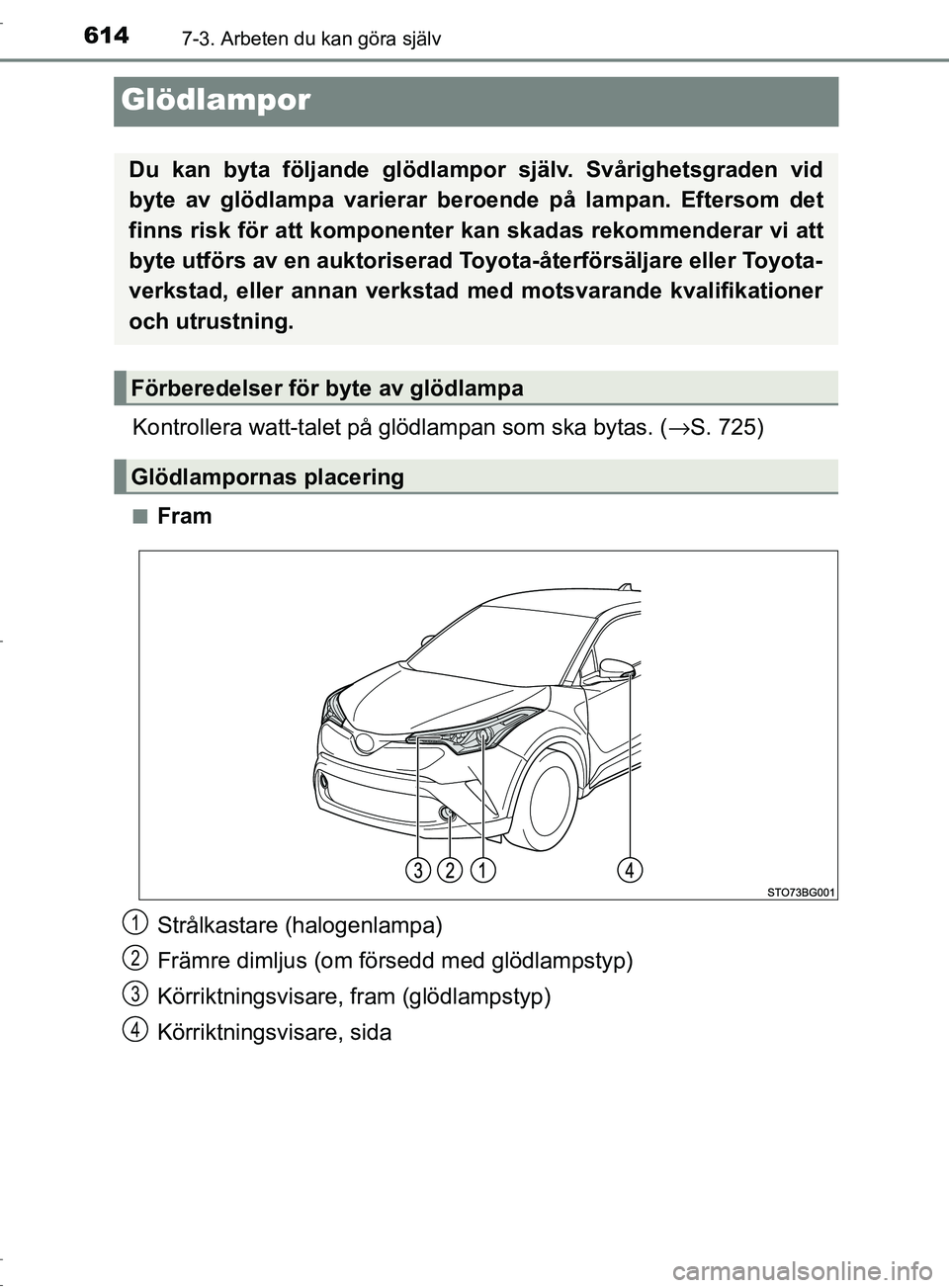

6147-3. Arbeten du kan göra själv
OM10528SE
Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (→S. 725)
■Fram
Strålkastare (halogenlampa)
Främre dimljus (om försedd med glödlampstyp)
Körriktningsvisare, fram (glödlampstyp)
Körriktningsvisare, sida
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar beroende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
1
2
3
4
OM10528SE.book Page 614 Monday, November 28, 2016 2:32 PM

6157-3. Arbeten du kan göra själv
7
Underhåll och skötsel

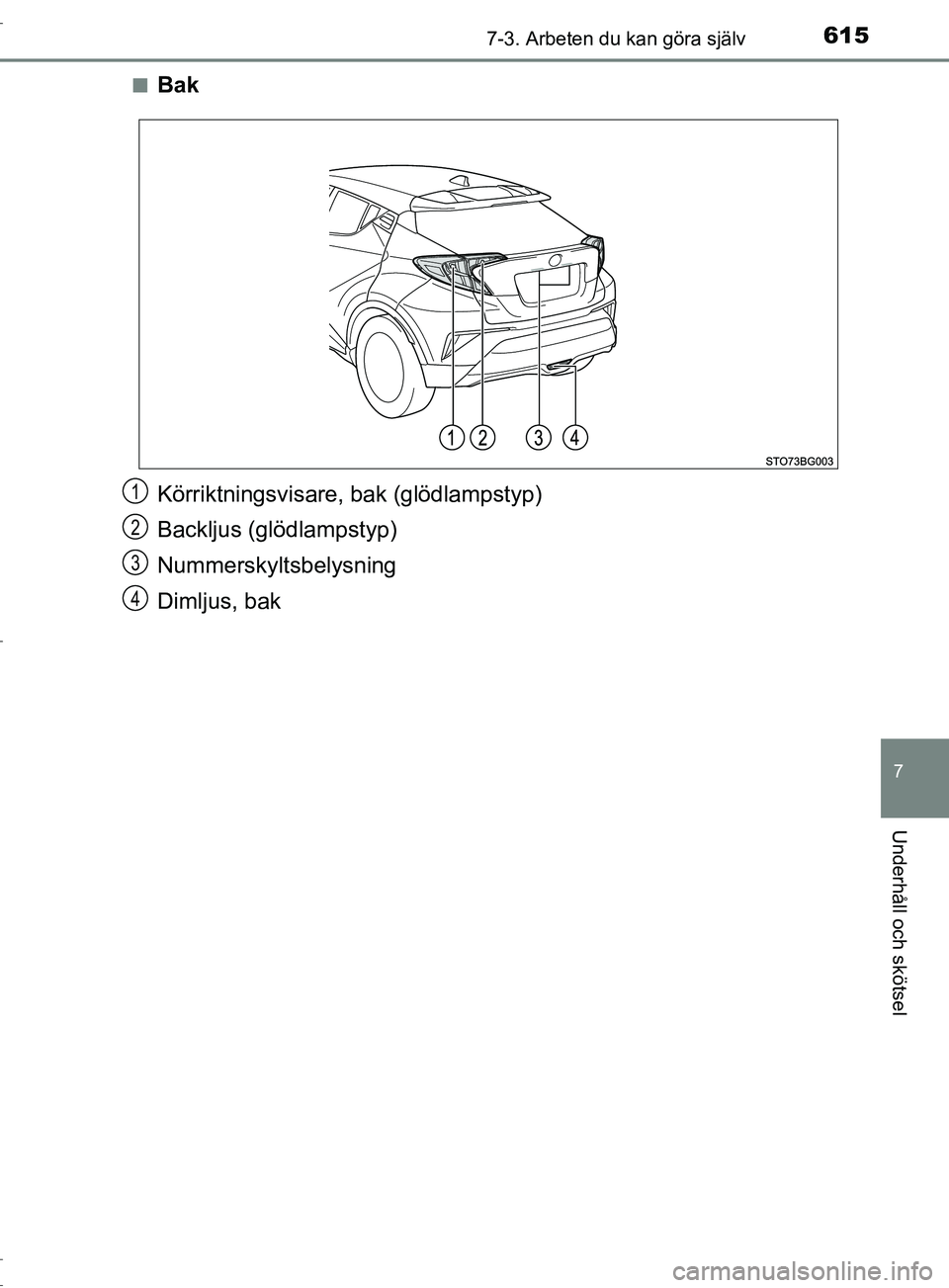

OM10528SE■
Bak
Körriktningsvisare, bak (glödlampstyp)
Backljus (glödlampstyp)
Nummerskyltsbelysning
Dimljus, bak
1
2
3
4
OM10528SE.book Page 615 Monday, November 28, 2016 2:32 PM

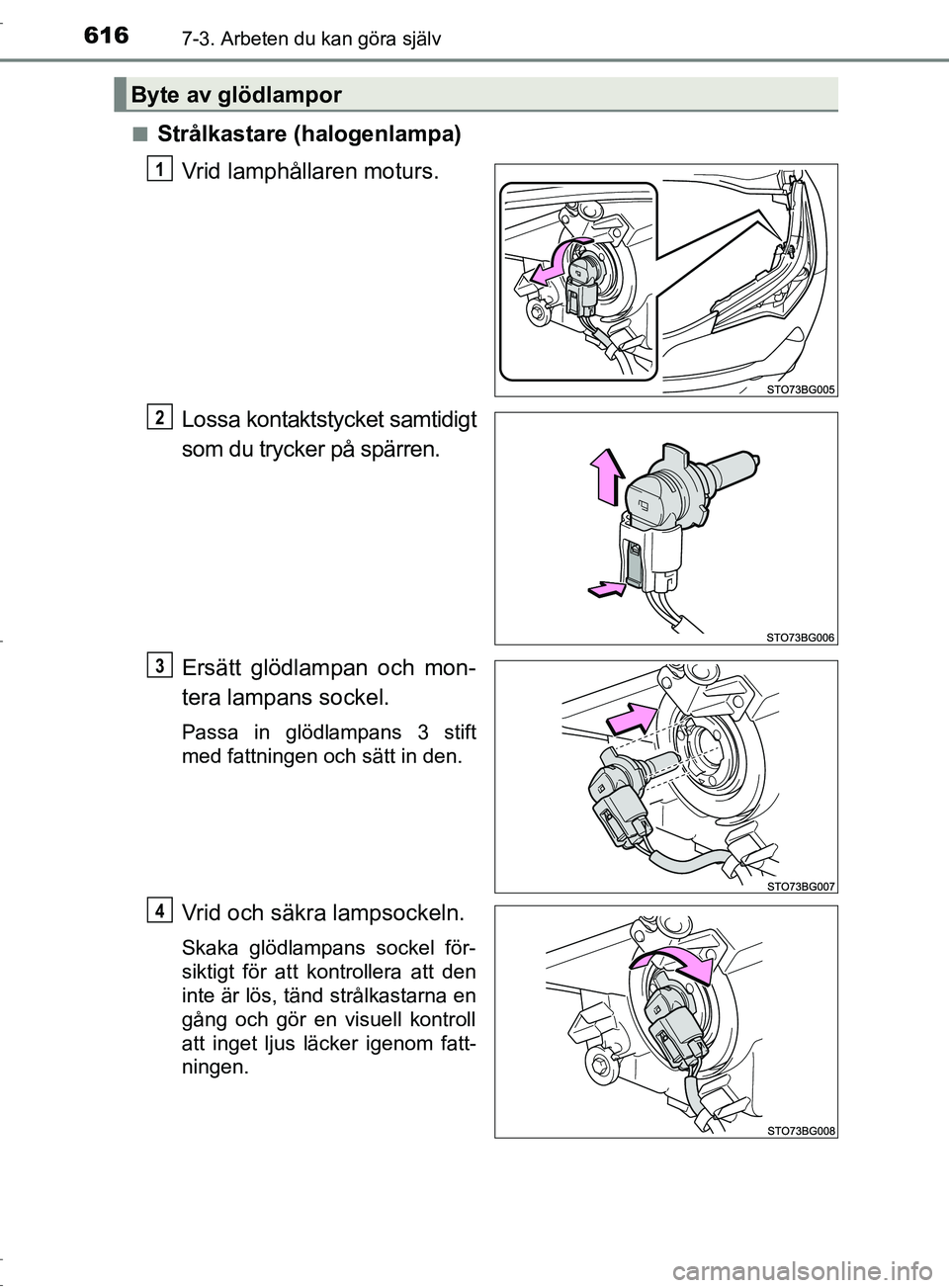

6167-3. Arbeten du kan göra själv
OM10528SE■
Strålkastare (halogenlampa)
Vrid lamphållaren moturs.
Lossa kontaktstycket samtidigt
som du trycker på spärren.
Ersätt glödlampan och mon-
tera lampans sockel.
Passa in glödlampans 3 stift
med fattningen och sätt in den.
Vrid och säkra lampsockeln.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd strålkastarna en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
Byte av glödlampor
1
2
3
4
OM10528SE.book Page 616 Monday, November 28, 2016 2:32 PM

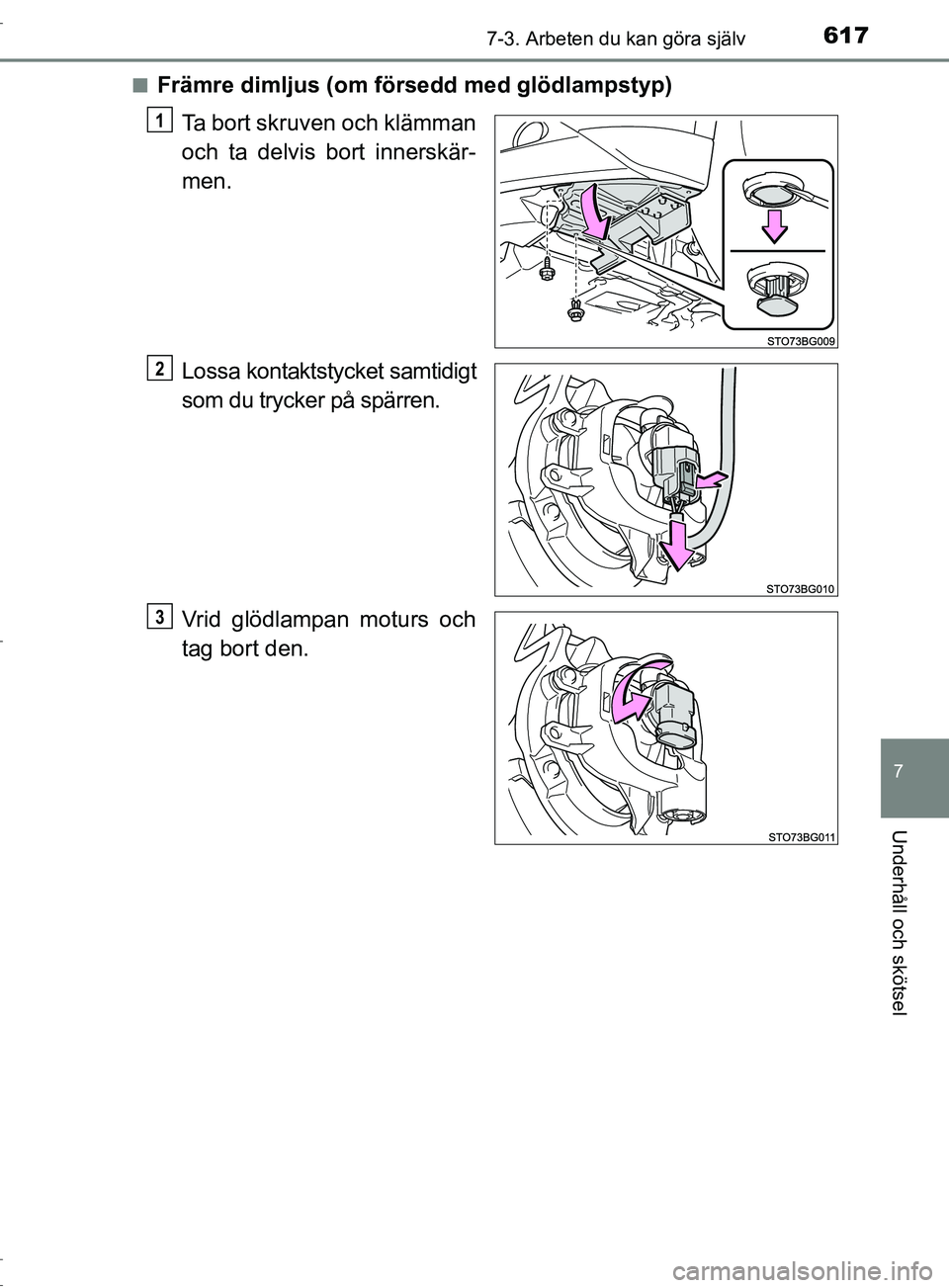

6177-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM10528SE■
Främre dimljus (om försedd med glödlampstyp)
Ta bort skruven och klämman
och ta delvis bort innerskär-
men.
Lossa kontaktstycket samtidigt
som du trycker på spärren.
Vrid glödlampan moturs och
tag bort den.
1
2
3
OM10528SE.book Page 617 Monday, November 28, 2016 2:32 PM

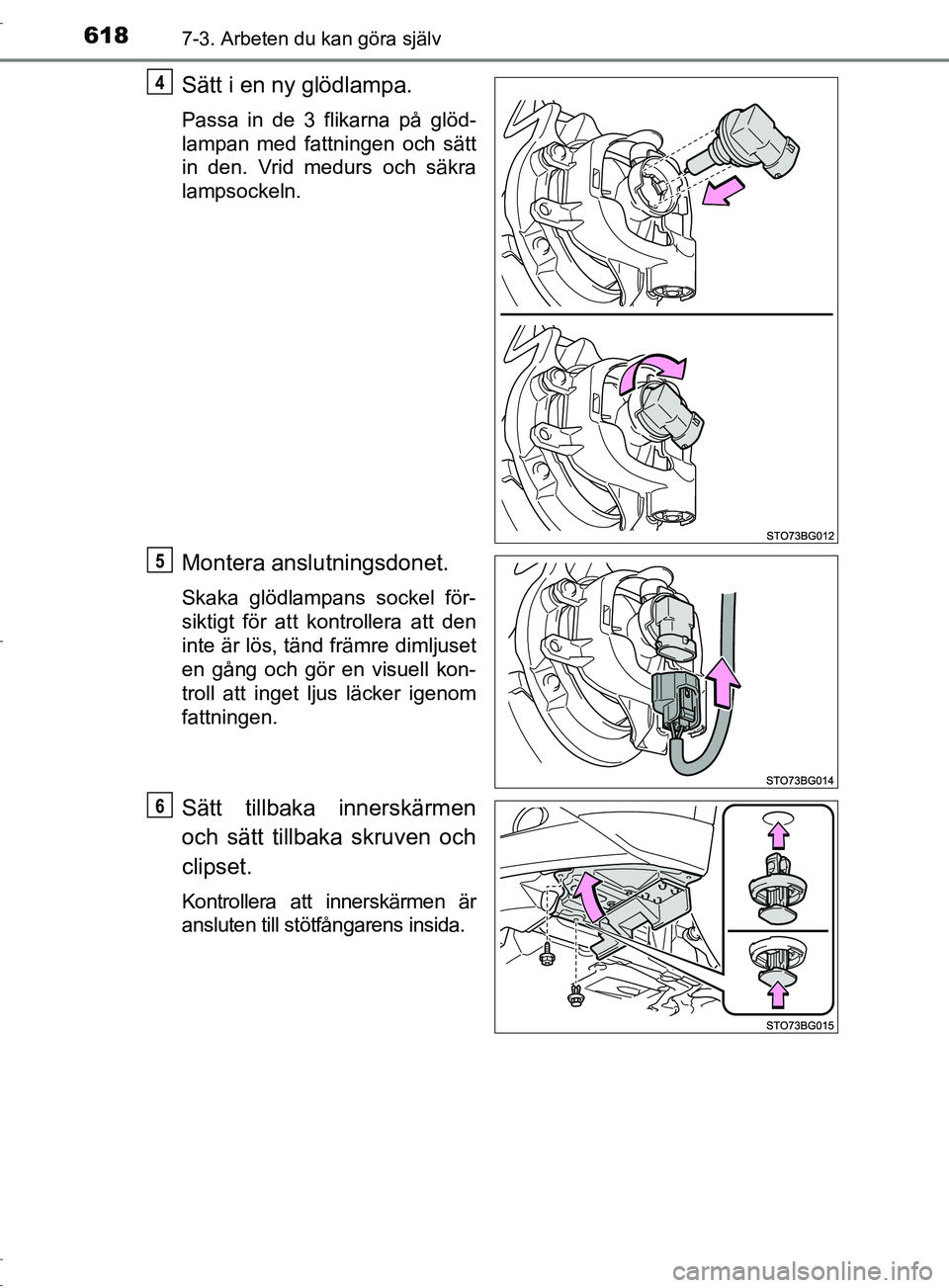

6187-3. Arbeten du kan göra själv
OM10528SE
Sätt i en ny glödlampa.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den. Vrid medurs och säkra
lampsockeln.
Montera anslutningsdonet.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd främre dimljuset
en gång och gör en visuell kon-
troll att inget ljus läcker igenom
fattningen.
Sätt tillbaka innerskärmen
och sätt tillbaka skruven och
clipset.
Kontrollera att innerskärmen är
ansluten till stötfångarens insida.
4
5
6
OM10528SE.book Page 618 Monday, November 28, 2016 2:32 PM

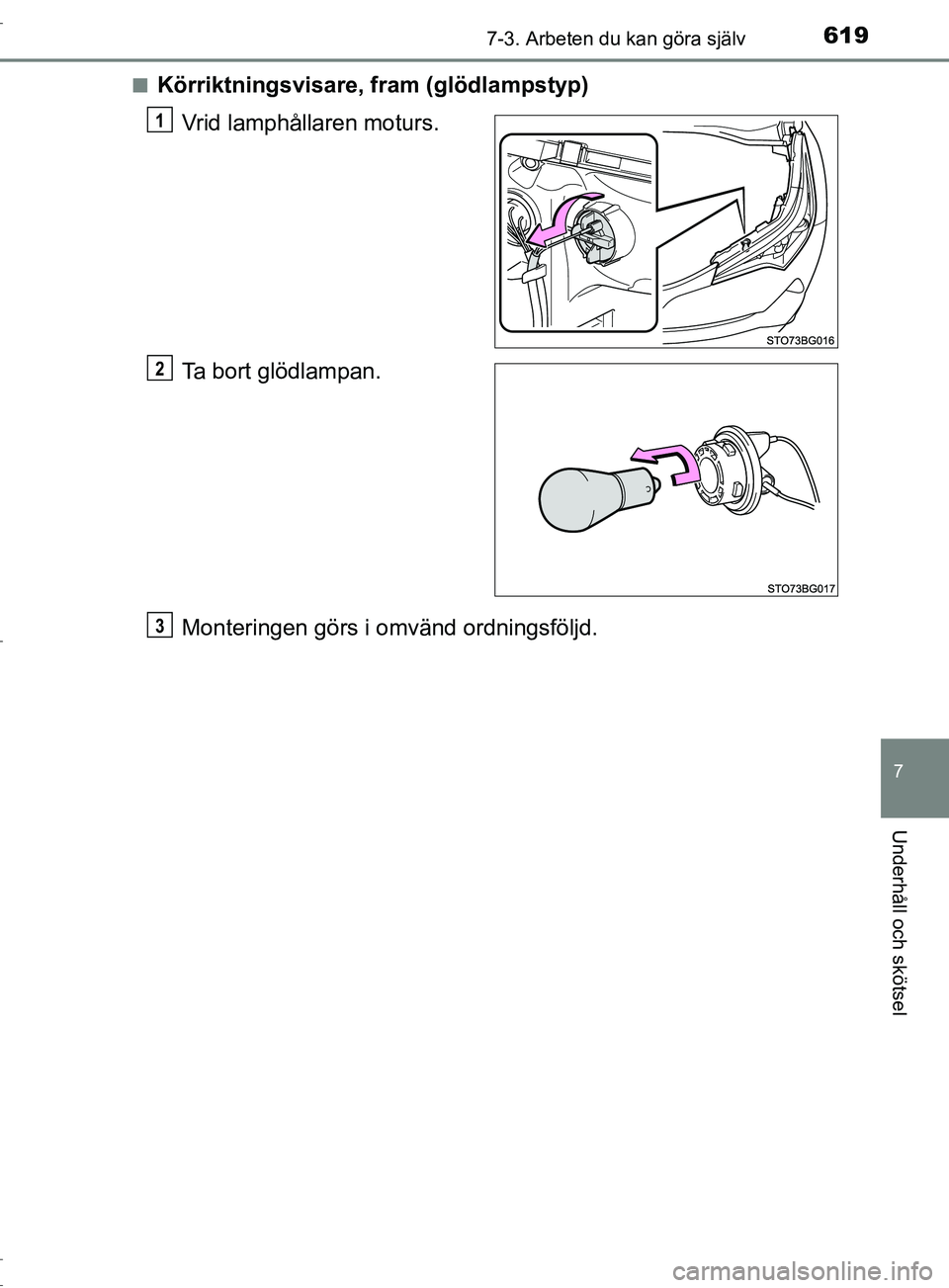

6197-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM10528SE■
Körriktningsvisare,
fram (glödlampstyp)
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
OM10528SE.book Page 619 Monday, November 28, 2016 2:32 PM

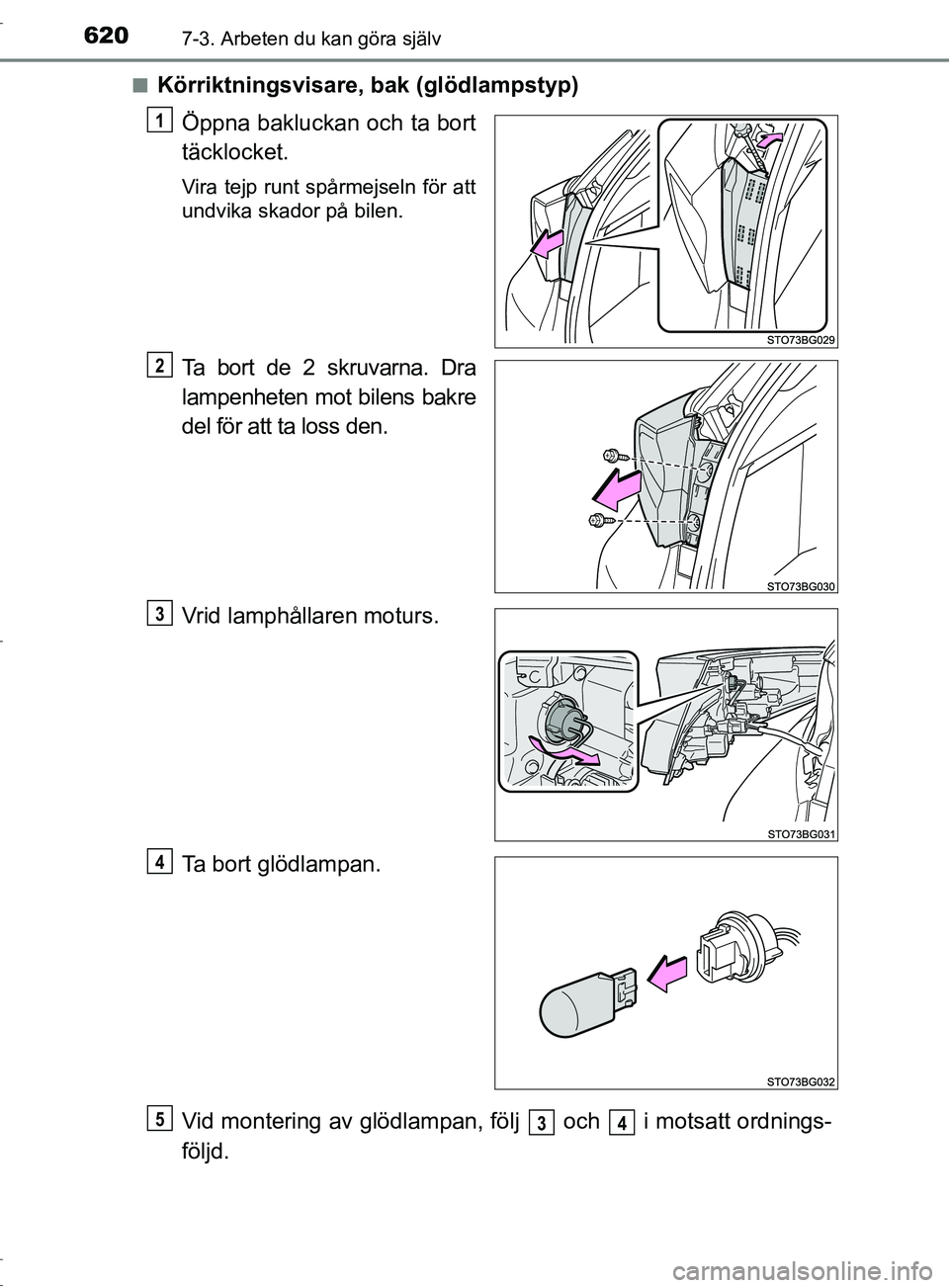

6207-3. Arbeten du kan göra själv
OM10528SE■
Körriktningsvisare, bak (glödlampstyp)
Öppna bakluckan och ta bort
täcklocket.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Ta bort de 2 skruvarna. Dra
lampenheten mot bilens bakre
del för att ta loss den.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Vid montering av glödlampan, fö lj och i motsatt ordnings-
följd.
1
2
3
4
534
