TOYOTA C-HR 2018 Instructieboekje (in Dutch)

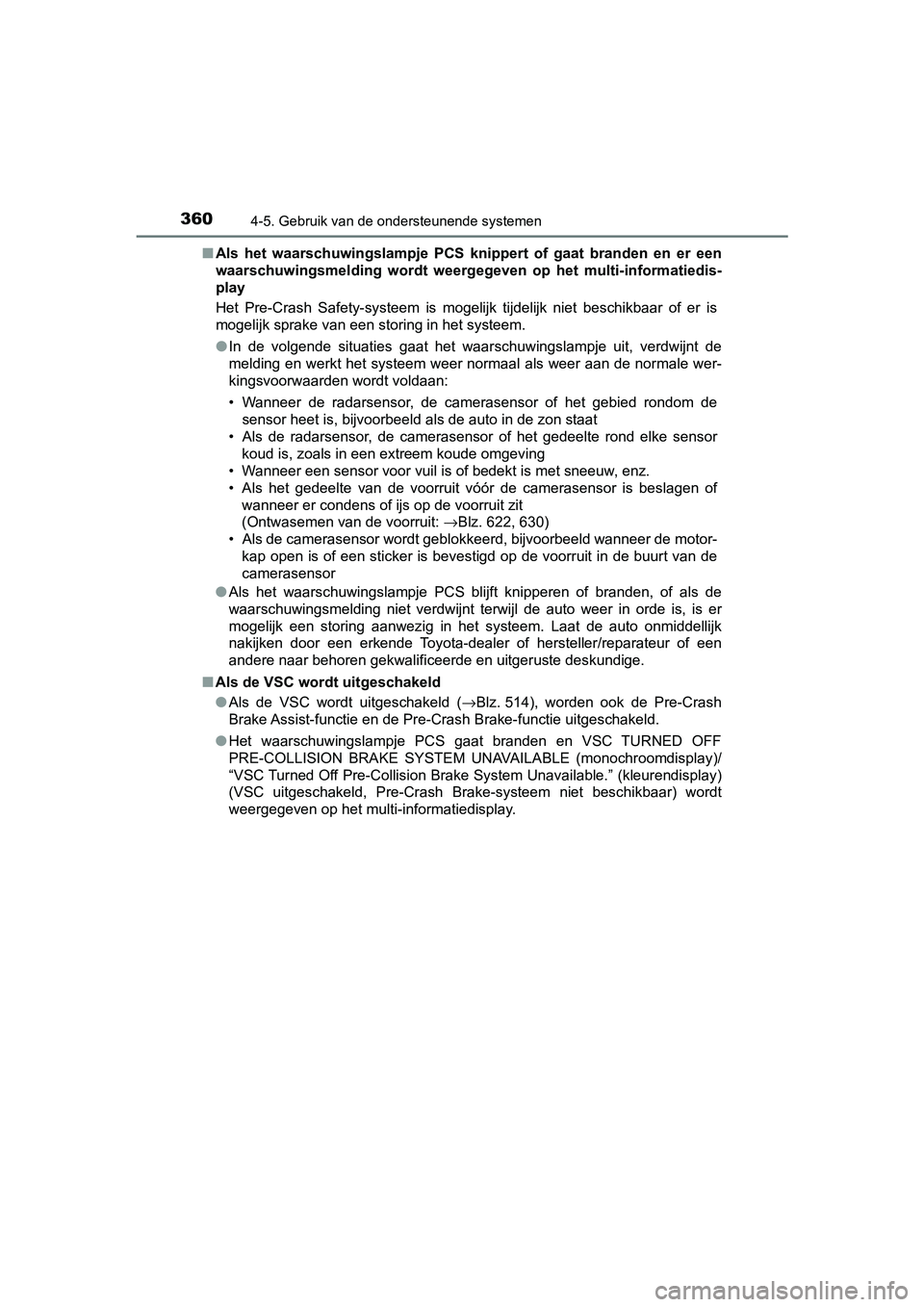

3604-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10571E■
Als het waarschuwingslampje PCS k nippert of gaat branden en er een
waarschuwingsmelding wordt weergegeven op het multi-informatied is-
play
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk sprake van een storing in het systeem.
● In de volgende situaties gaat het waarschuwingslampje uit, verd wijnt de
melding en werkt het systeem weer normaal als weer aan de norma le wer-
kingsvoorwaarden wordt voldaan:
• Wanneer de radarsensor, de camerasensor of het gebied rondom de
sensor heet is, bijvoorbeeld als de auto in de zon staat
• Als de radarsensor, de camerasensor of het gedeelte rond elke sensor
koud is, zoals in een extreem koude omgeving
• Wanneer een sensor voor vuil is of bedekt is met sneeuw, enz.
• Als het gedeelte van de voorruit vóór de camerasensor is beslagen of
wanneer er condens of ijs op de voorruit zit
(Ontwasemen van de voorruit: →Blz. 622, 630)
• Als de camerasensor wordt geblokkeerd, bijvoorbeeld wanneer de motor-
kap open is of een sticker is bevestigd op de voorruit in de bu urt van de
camerasensor
● Als het waarschuwingslampje PCS blijft knipperen of branden, of als de
waarschuwingsmelding niet verdwijnt terwijl de auto weer in ord e is, is er
mogelijk een storing aanwezig in het systeem. Laat de auto onmiddellijk
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld ( →Blz. 514), worden ook de Pre-Crash
Brake Assist-functie en de Pre-Crash Brake-functie uitgeschakeld.
● Het waarschuwingslampje PCS gaat branden en VSC TURNED OFF
PRE-COLLISION BRAKE SYSTEM UNAVAILABLE (monochroomdisplay)/
“VSC Turned Off Pre-Collision Brak e System Unavailable.” (kleurendisplay)
(VSC uitgeschakeld, Pre-Crash Brake-systeem niet beschikbaar) w ordt
weergegeven op het multi-informatiedisplay.
C-HR_OM_Europe_OM10571E.book Page 360 Monday, March 19, 2018 4:17 PM

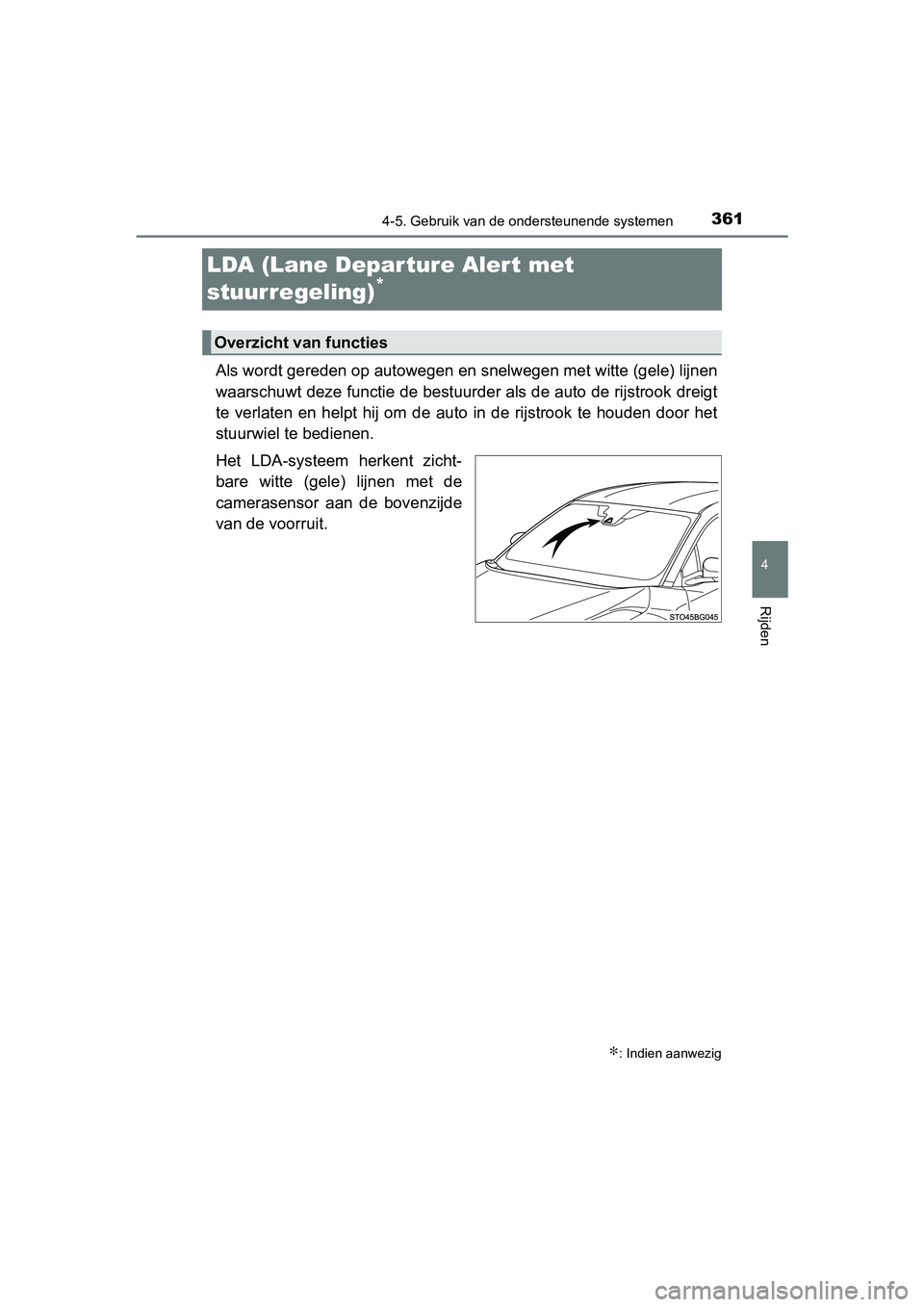

361
4
4-5. Gebruik van de ondersteunende systemen
Rijden
C-HR_OM_Europe_OM10571E
LDA (Lane Depar ture Alert met
stuurregeling)
*
Als wordt gereden op autowegen en snelwegen met witte (gele) lijnen
waarschuwt deze functie de bestuurder als de auto de rijstrook dreigt
te verlaten en helpt hij om de auto in de rijstrook te houden d oor het
stuurwiel te bedienen.
Het LDA-systeem herkent zicht-
bare witte (gele) lijnen met de
camerasensor aan de bovenzijde
van de voorruit.
∗: Indien aanwezig
Overzicht van functies
C-HR_OM_Europe_OM10571E.book Page 361 Monday, March 19, 2018 4:17 PM

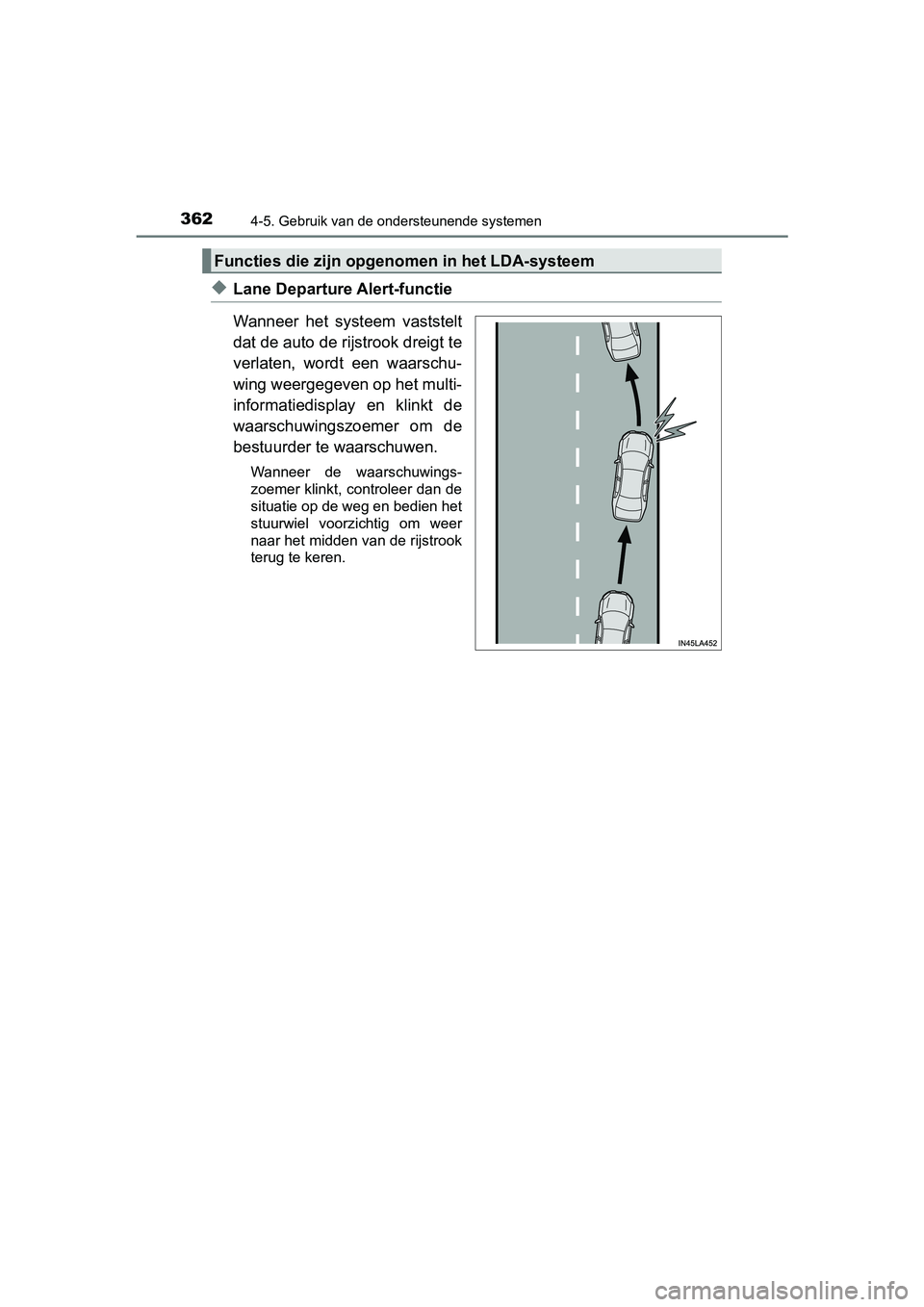

3624-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10571E
◆Lane Departure Alert-functie
Wanneer het systeem vaststelt
dat de auto de rijstrook dreigt te
verlaten, wordt een waarschu-
wing weergegeven op het multi-
informatiedisplay en klinkt de
waarschuwingszoemer om de
bestuurder te waarschuwen.
Wanneer de waarschuwings-
zoemer klinkt, controleer dan de
situatie op de weg en bedien het
stuurwiel voorzichtig om weer
naar het midden van de rijstrook
terug te keren.
Functies die zijn opgenomen in het LDA-systeem
C-HR_OM_Europe_OM10571E.book Page 362 Monday, March 19, 2018 4:17 PM

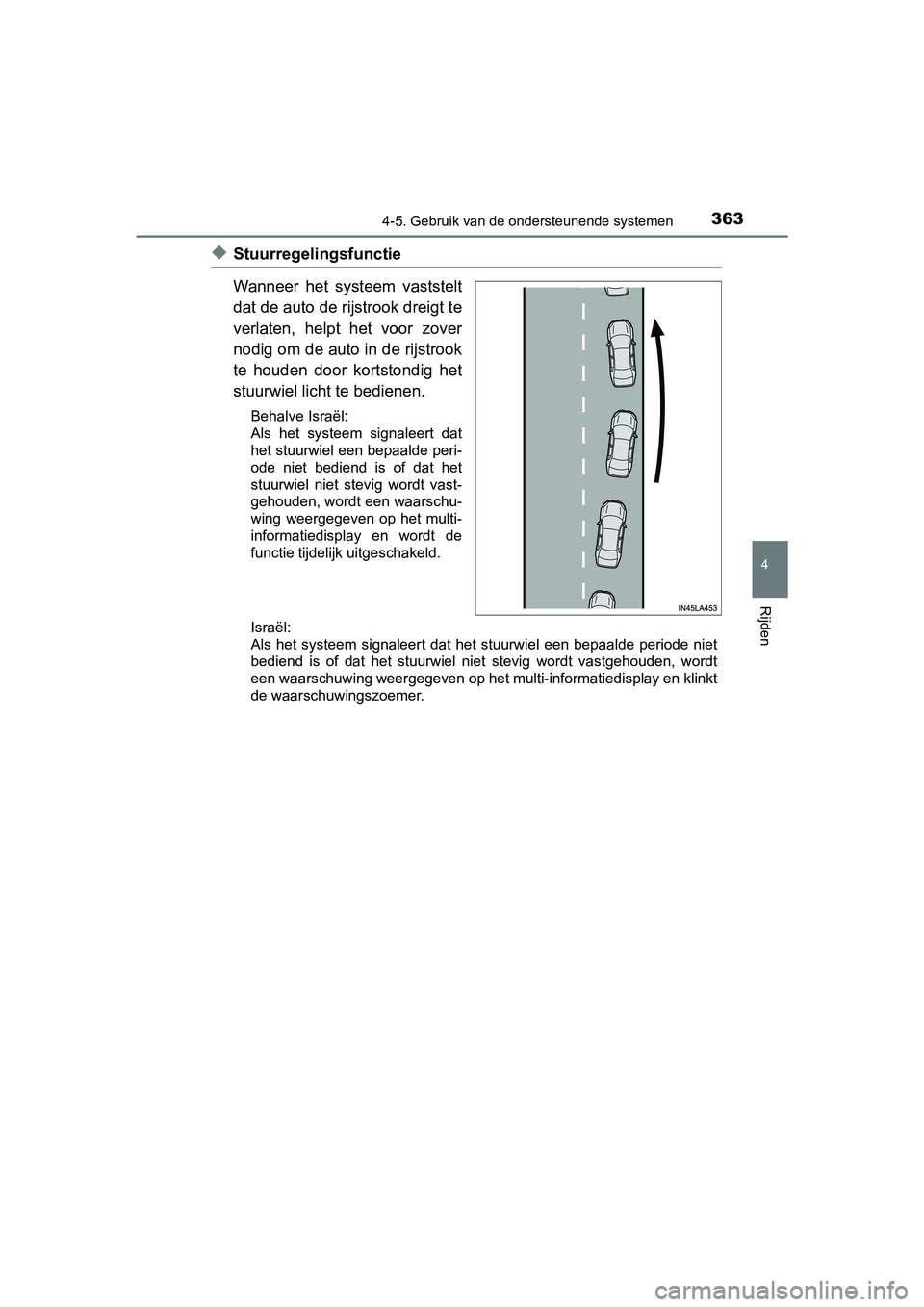

3634-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10571E
◆Stuurregelingsfunctie
Wanneer het systeem vaststelt
dat de auto de rijstrook dreigt te
verlaten, helpt het voor zover
nodig om de auto in de rijstrook
te houden door kortstondig het
stuurwiel licht te bedienen.
Behalve Israël:
Als het systeem signaleert dat
het stuurwiel een bepaalde peri-
ode niet bediend is of dat het
stuurwiel niet stevig wordt vast-
gehouden, wordt een waarschu-
wing weergegeven op het multi-
informatiedisplay en wordt de
functie tijdelijk uitgeschakeld.
Israël:
Als het systeem signaleert dat het stuurwiel een bepaalde periode niet
bediend is of dat het stuurwiel niet stevig wordt vastgehouden, wordt
een waarschuwing weergegeven op het multi-informatiedisplay en klinkt
de waarschuwingszoemer.
C-HR_OM_Europe_OM10571E.book Page 363 Monday, March 19, 2018 4:17 PM

3644-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10571E
◆Waarschuwingsfunctie slingeren auto
Wanneer de auto slingert of
meerdere malen de rijstrook
dreigt te verlaten, klinkt de waar-
schuwingszoemer en wordt een
melding weergegeven op het
multi-informatiedisplay om de
bestuurder te waarschuwen.
WAARSCHUWING
■Voordat u het LDA-systeem gebruikt
Vertrouw niet uitsluitend op het LDA-systeem. Het LDA-systeem i s geen
systeem dat de auto automatisch bestuurt of de hoeveelheid aand acht die
moet worden besteed aan het gebied vóór de auto beperkt. De bes tuurder
dient altijd volledige verantwoordelijkheid te nemen voor een v eilig rijgedrag
door de omgeving steeds goed in de gaten te houden en het stuur wiel te
bedienen om de rijrichting van de auto te corrigeren. De bestuu rder moet
ook zorgen voor voldoende pauzes als hij moe is, bijvoorbeeld a ls hij lan-
gere tijd heeft gereden.
Als u niet op de juiste manier rijdt en niet goed oplet, kunt u een ongeval
veroorzaken, waardoor ernstig letsel kan ontstaan.
■ Onbedoelde werking van het LDA-systeem voorkomen
Als u het LDA-systeem niet gebruikt, zet het systeem dan uit met de toets
LDA.
C-HR_OM_Europe_OM10571E.book Page 364 Monday, March 19, 2018 4:17 PM

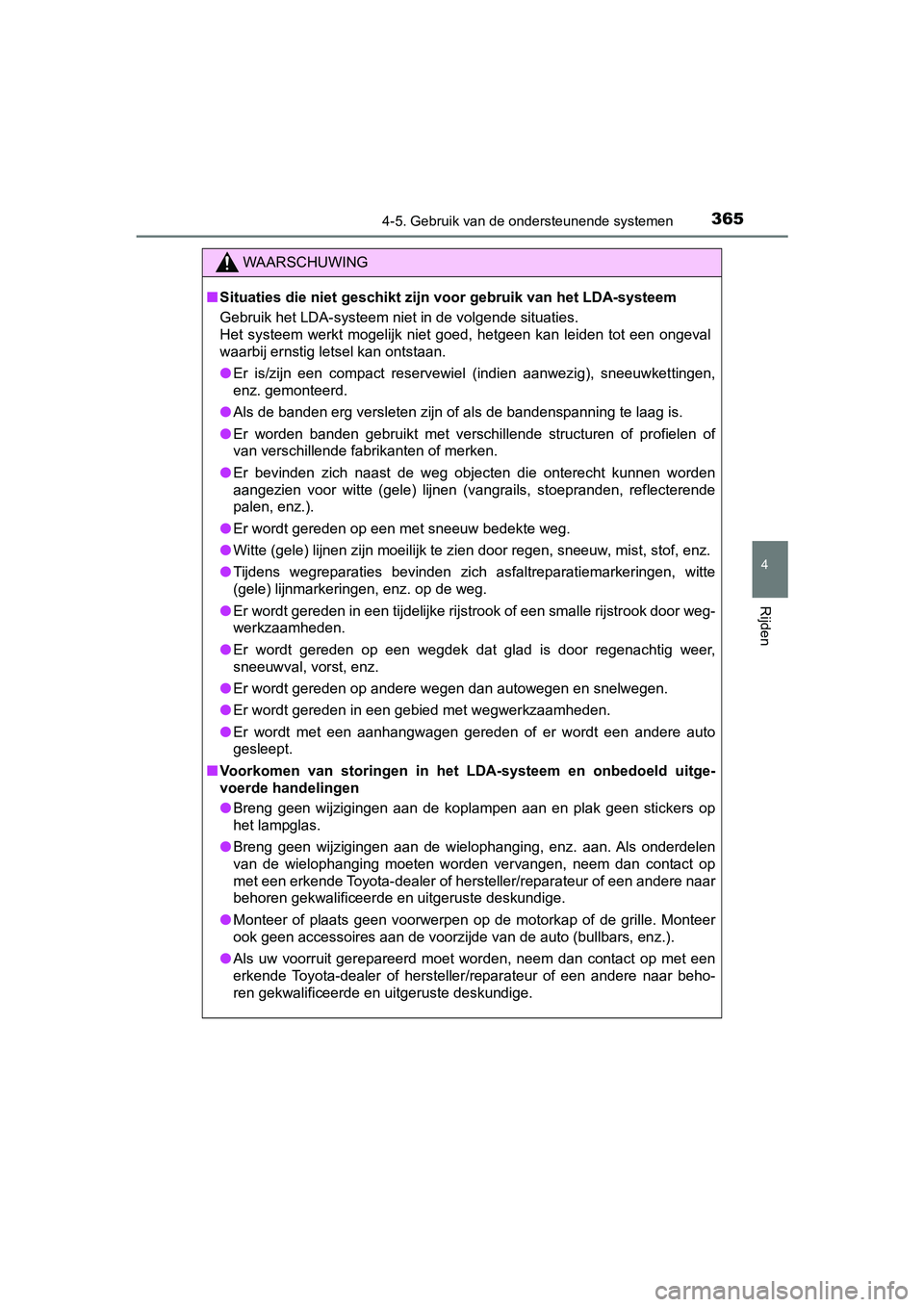

3654-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10571E
WAARSCHUWING
■Situaties die niet geschikt zijn voor gebruik van het LDA-syste em
Gebruik het LDA-systeem niet in de volgende situaties.
Het systeem werkt mogelijk niet goed, hetgeen kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
● Er is/zijn een compact reservewiel (indien aanwezig), sneeuwket tingen,
enz. gemonteerd.
● Als de banden erg versleten zijn of als de bandenspanning te la ag is.
● Er worden banden gebruikt met verschillende structuren of profielen of
van verschillende fabrikanten of merken.
● Er bevinden zich naast de weg objecten die onterecht kunnen wor den
aangezien voor witte (gele) lijnen (vangrails, stoepranden, ref lecterende
palen, enz.).
● Er wordt gereden op een met sneeuw bedekte weg.
● Witte (gele) lijnen zijn moeilijk te zien door regen, sneeuw, m ist, stof, enz.
● Tijdens wegreparaties bevinden zich asfaltreparatiemarkeringen, witte
(gele) lijnmarkeringen, enz. op de weg.
● Er wordt gereden in een tijdelijke rijstrook of een smalle rijs trook door weg-
werkzaamheden.
● Er wordt gereden op een wegdek dat glad is door regenachtig wee r,
sneeuwval, vorst, enz.
● Er wordt gereden op andere wegen dan autowegen en snelwegen.
● Er wordt gereden in een gebied met wegwerkzaamheden.
● Er wordt met een aanhangwagen gereden of er wordt een andere au to
gesleept.
■ Voorkomen van storingen in het LDA-systeem en onbedoeld uitge-
voerde handelingen
● Breng geen wijzigingen aan de koplampen aan en plak geen sticke rs op
het lampglas.
● Breng geen wijzigingen aan de wielophanging, enz. aan. Als onde rdelen
van de wielophanging moeten worden vervangen, neem dan contact op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere naar
behoren gekwalificeerde en uitgeruste deskundige.
● Monteer of plaats geen voorwerpen op de motorkap of de grille. Monteer
ook geen accessoires aan de voorzijde van de auto (bullbars, en z.).
● Als uw voorruit gerepareerd moet worden, neem dan contact op me t een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar beho-
ren gekwalificeerde en uitgeruste deskundige.
C-HR_OM_Europe_OM10571E.book Page 365 Monday, March 19, 2018 4:17 PM

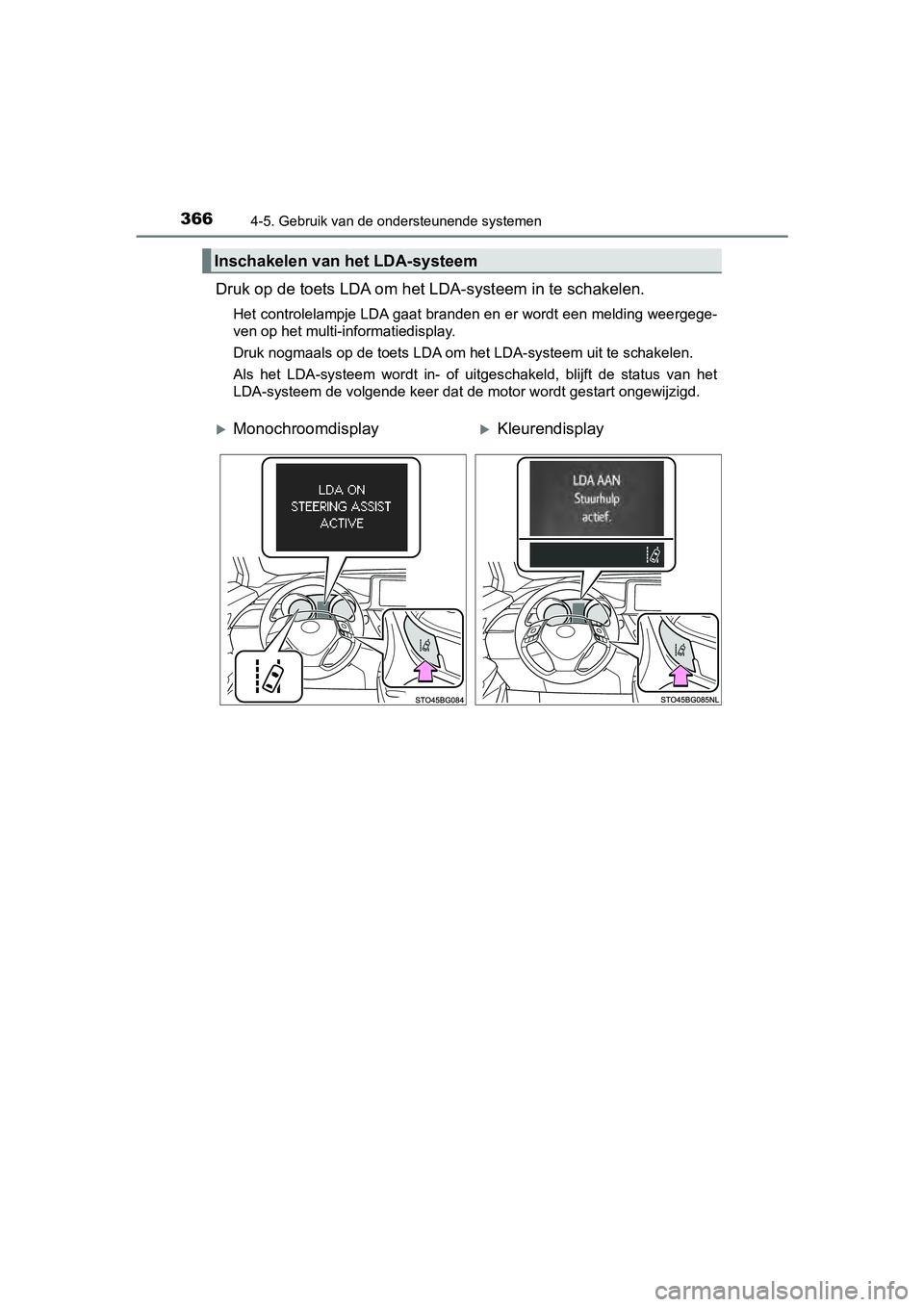

3664-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10571E
Druk op de toets LDA om het LDA-systeem in te schakelen.
Het controlelampje LDA gaat branden en er wordt een melding weergege-
ven op het multi-informatiedisplay.
Druk nogmaals op de toets LDA om het LDA-systeem uit te schakel en.
Als het LDA-systeem wordt in- of uitgeschakeld, blijft de status van het
LDA-systeem de volgende keer dat de motor wordt gestart ongewij zigd.
Inschakelen van het LDA-systeem
MonochroomdisplayKleurendisplay
C-HR_OM_Europe_OM10571E.book Page 366 Monday, March 19, 2018 4:17 PM

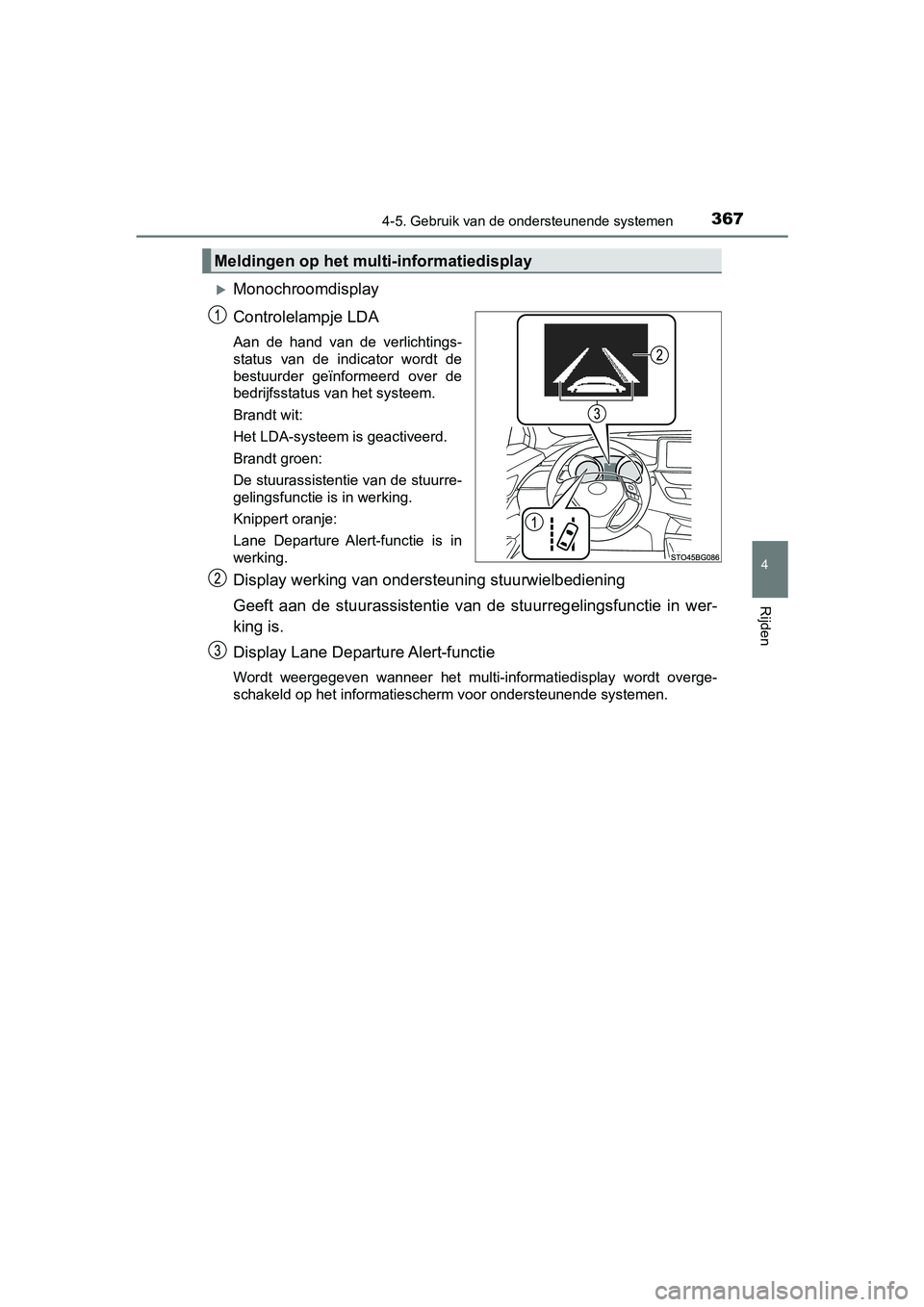

3674-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10571E
Monochroomdisplay
Controlelampje LDA
Aan de hand van de verlichtings-
status van de indicator wordt de
bestuurder geïnformeerd over de
bedrijfsstatus van het systeem.
Brandt wit:
Het LDA-systeem is geactiveerd.
Brandt groen:
De stuurassistentie van de stuurre-
gelingsfunctie is in werking.
Knippert oranje:
Lane Departure Alert-functie is in
werking.
Display werking van ondersteuning stuurwielbediening
Geeft aan de stuurassistentie van de stuurregelingsfunctie in wer-
king is.
Display Lane Departure Alert-functie
Wordt weergegeven wanneer het multi-informatiedisplay wordt ove rge-
schakeld op het informatiescherm voor ondersteunende systemen.
Meldingen op het multi-informatiedisplay
C-HR_OM_Europe_OM10571E.book Page 367 Monday, March 19, 2018 4:17 PM

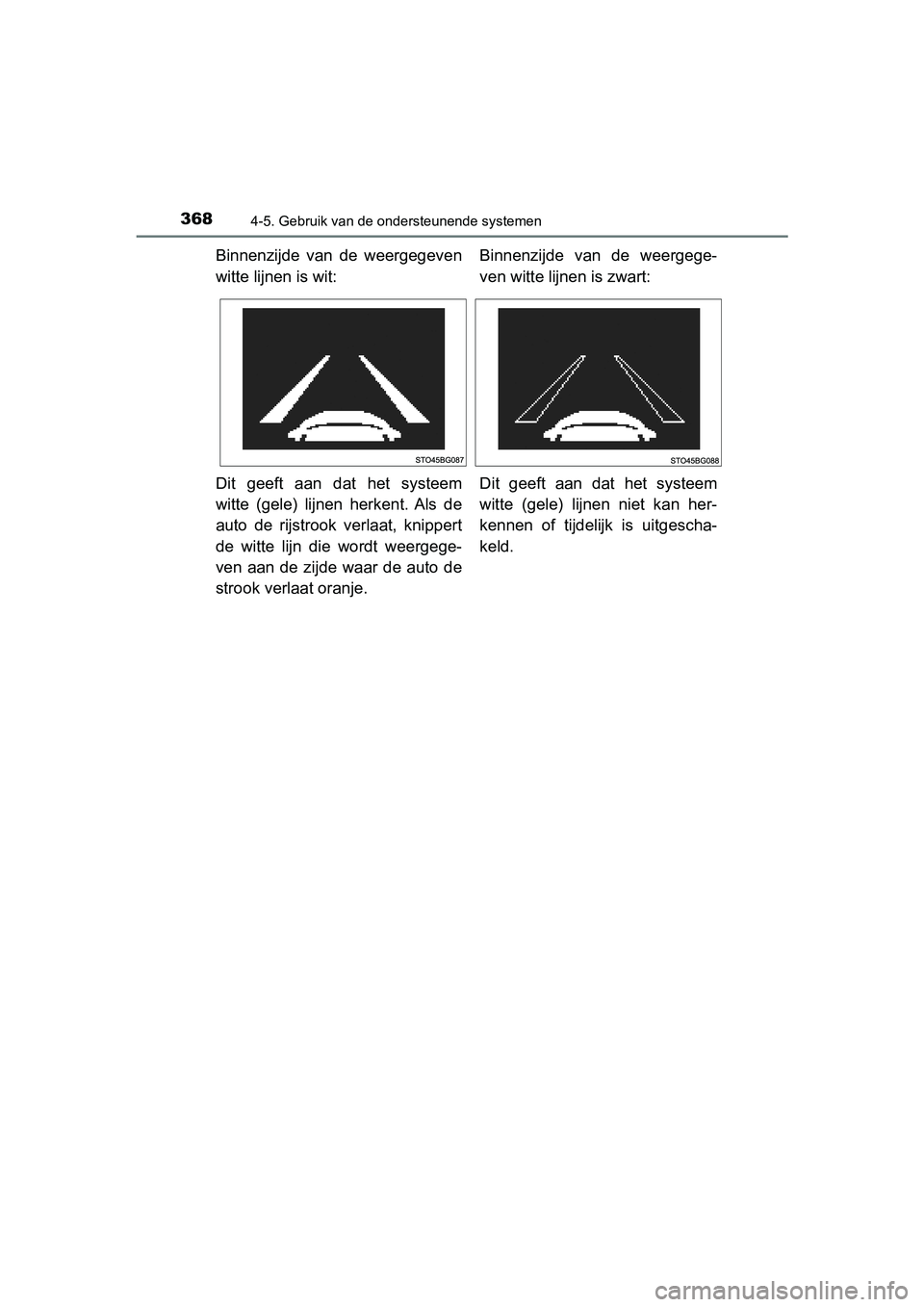

3684-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10571E
Binnenzijde van de weergegeven
witte lijnen is wit:Binnenzijde van de weergege-
ven witte lijnen is zwart:
Dit geeft aan dat het systeem
witte (gele) lijnen herkent. Als de
auto de rijstrook verlaat, knippert
de witte lijn die wordt weergege-
ven aan de zijde waar de auto de
strook verlaat oranje. Dit geeft aan dat het systeem
witte (gele) lijnen niet kan her-
kennen of tijdelijk
is uitgescha-
keld.
C-HR_OM_Europe_OM10571E.book Page 368 Monday, March 19, 2018 4:17 PM

3694-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10571E
Kleurendisplay
Controlelampje LDA
Aan de hand van de verlichtings-
status van de indicator wordt de
bestuurder geïnformeerd over de
bedrijfsstatus van het systeem.
Brandt wit:
Het LDA-systeem is geactiveerd.
Brandt groen:
De stuurassistentie van de stuurre-
gelingsfunctie is in werking.
Knippert oranje:
Lane Departure Alert-functie is in
werking.
Display werking van ondersteuning stuurwielbediening
Geeft aan de stuurassistentie van de stuurregelingsfunctie in wer-
king is.
Display Lane Departure Alert-functie
Wordt weergegeven wanneer het multi-informatiedisplay wordt ove rge-
schakeld op het informatiescherm voor ondersteunende systemen.
C-HR_OM_Europe_OM10571E.book Page 369 Monday, March 19, 2018 4:17 PM
