TOYOTA C-HR 2018 Instructieboekje (in Dutch)

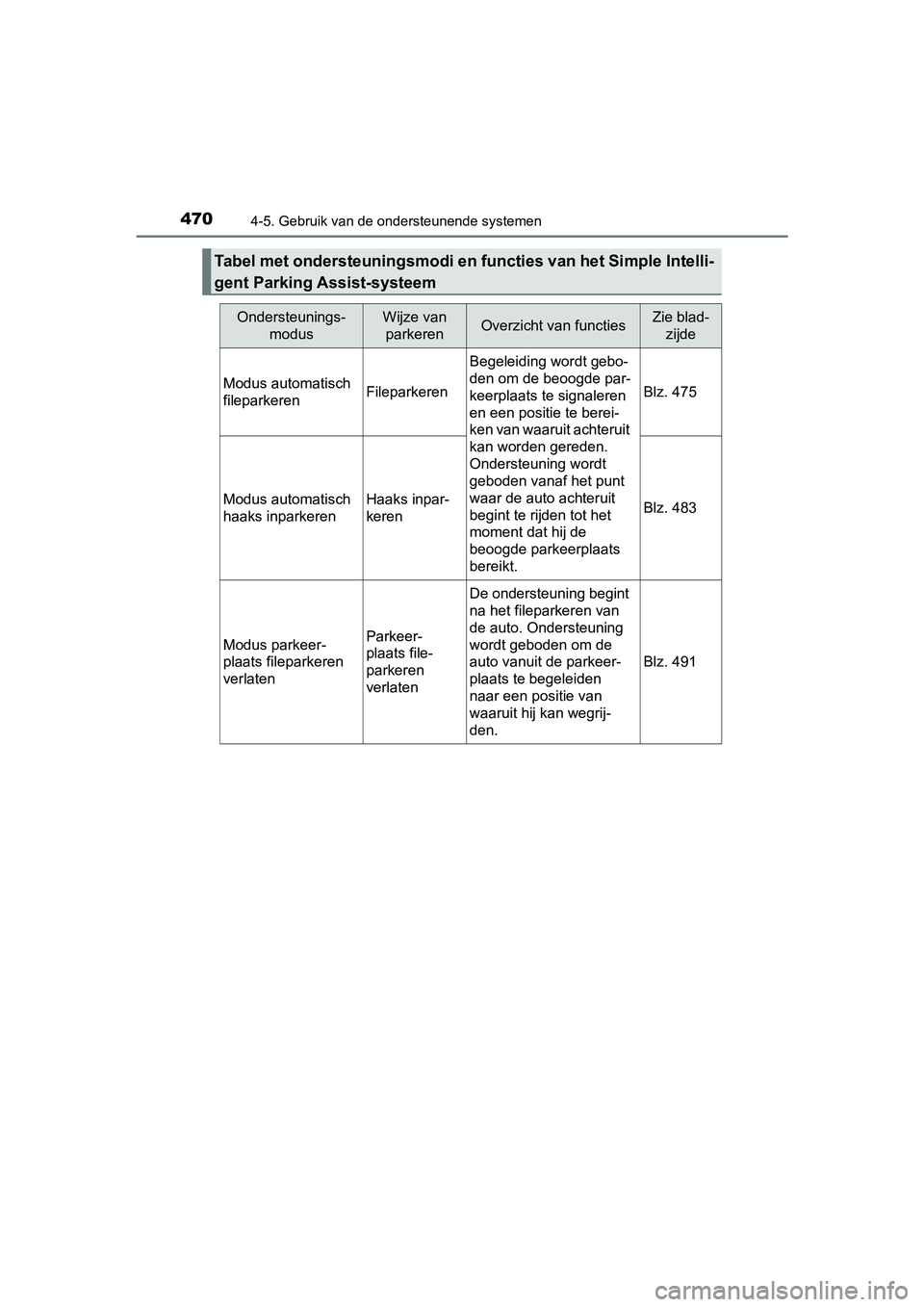

4704-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10571E
Tabel met ondersteuningsmodi en functies van het Simple Intelli-
gent Parking Assist-systeem
Ondersteunings- modusWijze van parkerenOverzicht van functiesZie blad- zijde
Modus automatisch
fileparkerenFileparkeren
Begeleiding wordt gebo-
den om de beoogde par-
keerplaats te signaleren
en een positie te berei-
ken van waaruit achteruit
kan worden gereden.
Ondersteuning wordt
geboden vanaf het punt
waar de auto achteruit
begint te rijden tot het
moment dat hij de
beoogde parkeerplaats
bereikt.
Blz. 475
Modus automatisch
haaks inparkerenHaaks inpar-
kerenBlz. 483
Modus parkeer-
plaats fileparkeren
verlatenParkeer-
plaats file-
parkeren
verlaten
De ondersteuning begint
na het fileparkeren van
de auto. Ondersteuning
wordt geboden om de
auto vanuit de parkeer-
plaats te begeleiden
naar een positie van
waaruit hij kan wegrij-
den.
Blz. 491
C-HR_OM_Europe_OM10571E.book Page 470 Monday, March 19, 2018 4:17 PM

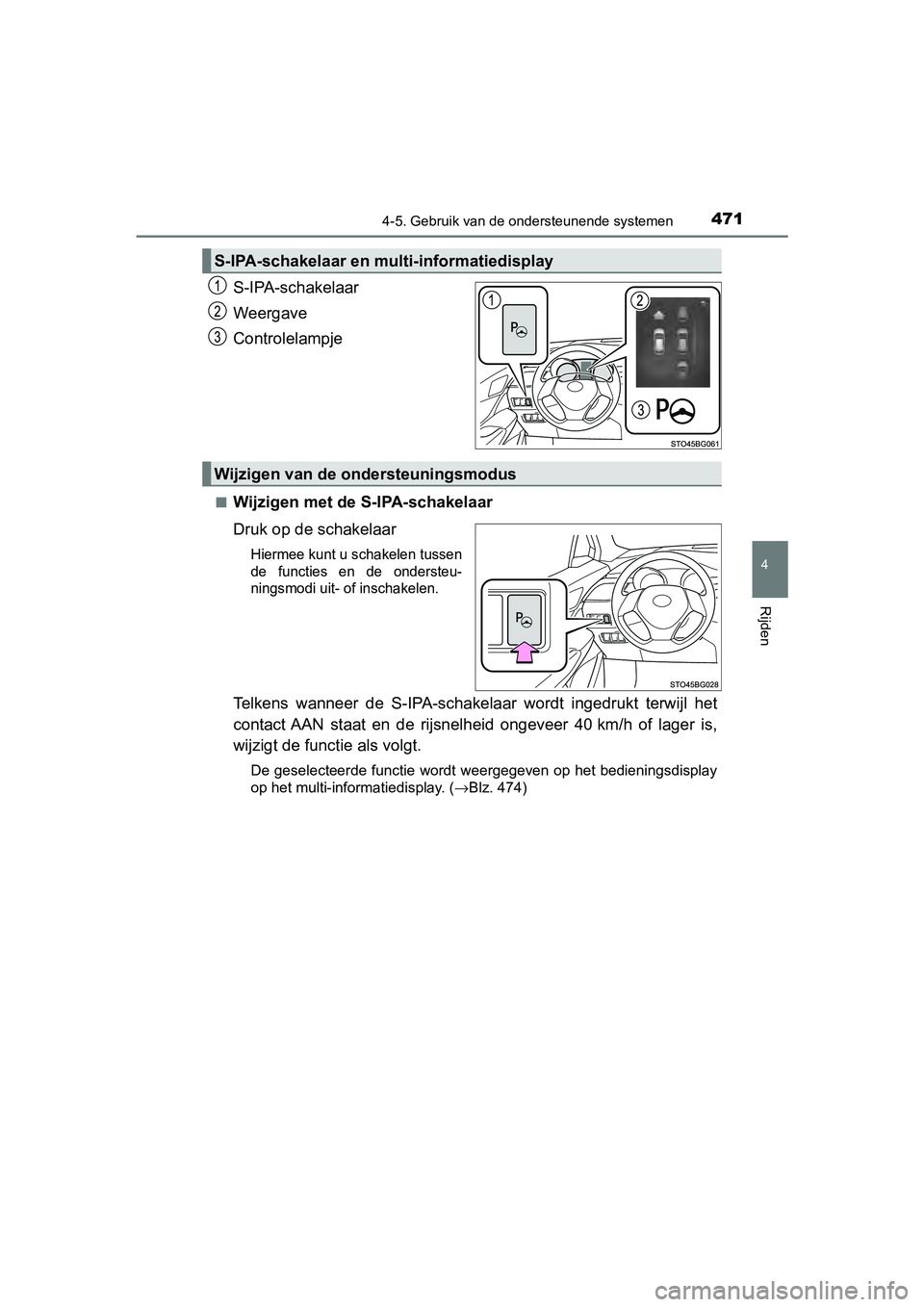

4714-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10571E
S-IPA-schakelaar
Weergave
Controlelampje
■Wijzigen met de S-IPA-schakelaar
Druk op de schakelaar
Hiermee kunt u schakelen tussen
de functies en de ondersteu-
ningsmodi uit- of inschakelen.
Telkens wanneer de S-IPA-schakelaar wordt ingedrukt terwijl het
contact AAN staat en de rijsnelheid ongeveer 40 km/h of lager is,
wijzigt de funct ie als volgt.
De geselecteerde functie wordt weergegeven op het bedieningsdisplay
op het multi-informatiedisplay. ( →Blz. 474)
S-IPA-schakelaar en multi-informatiedisplay
Wijzigen van de ondersteuningsmodus
C-HR_OM_Europe_OM10571E.book Page 471 Monday, March 19, 2018 4:17 PM

4724-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10571E■

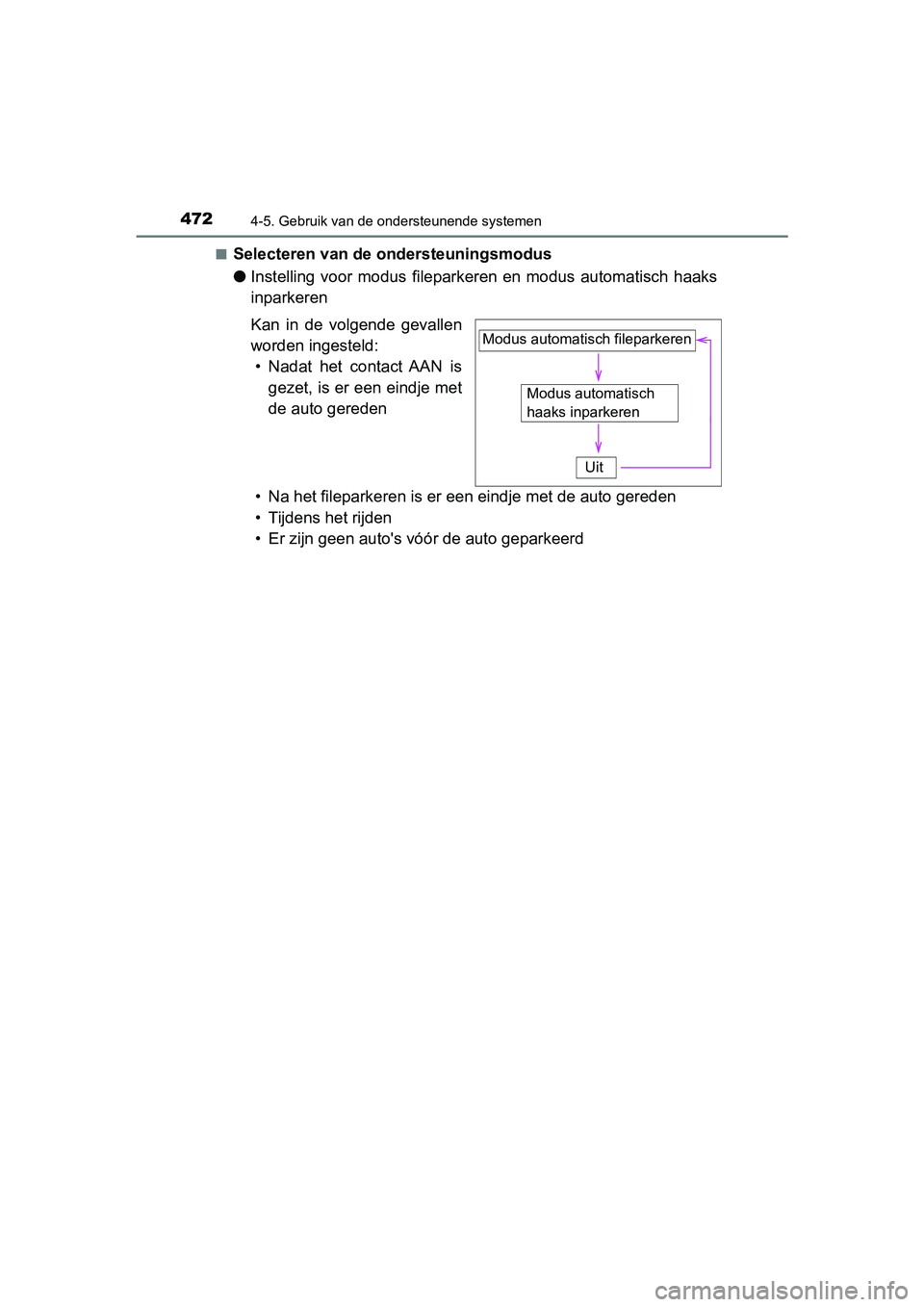

Selecteren van de ondersteuningsmodus
●
Instelling voor modus fileparke ren en modus automatisch haaks
inparkeren
Kan in de volgende gevallen
worden ingesteld: • Nadat het contact AAN is gezet, is er een eindje met
de auto gereden
• Na het fileparkeren is er een eindje met de auto gereden
• Tijdens het rijden
• Er zijn geen auto's vó ór de auto geparkeerd
Modus automatisch
haaks inparkeren
Modus automatisch fileparkeren
Uit
C-HR_OM_Europe_OM10571E.book Page 472 Monday, March 19, 2018 4:17 PM

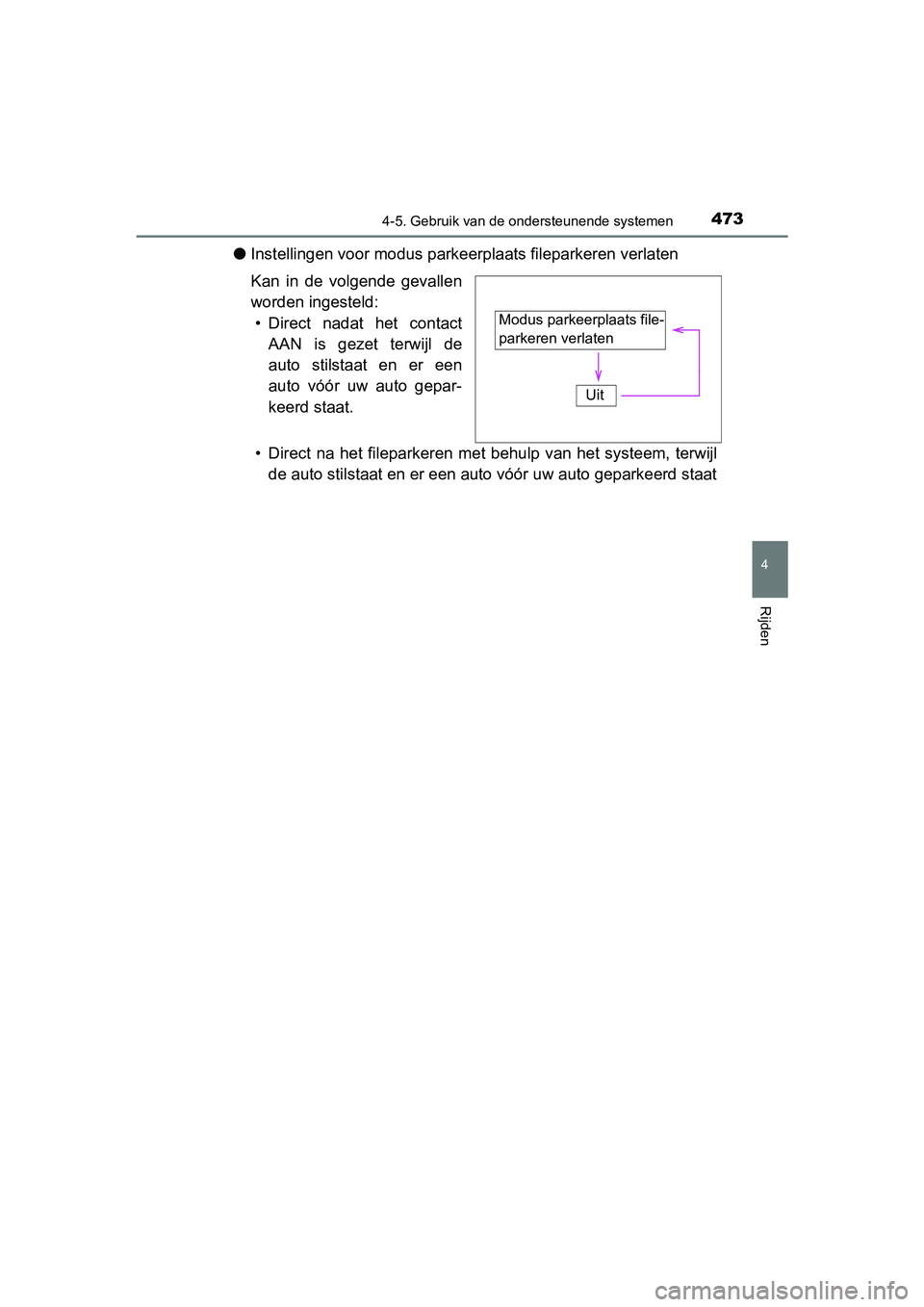

4734-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10571E
●Instellingen voor modus parkeerplaats fileparkeren verlaten
Kan in de volgende gevallen
worden ingesteld: • Direct nadat het contact AAN is gezet terwijl de
auto stilstaat en er een
auto vóór uw auto gepar-
keerd staat.
• Direct na het fileparkeren met behulp van het systeem, terwijl de auto stilstaat en er een auto vóór uw auto geparkeerd staat
Modus parkeerplaats file-
parkeren verlaten
Uit
C-HR_OM_Europe_OM10571E.book Page 473 Monday, March 19, 2018 4:17 PM

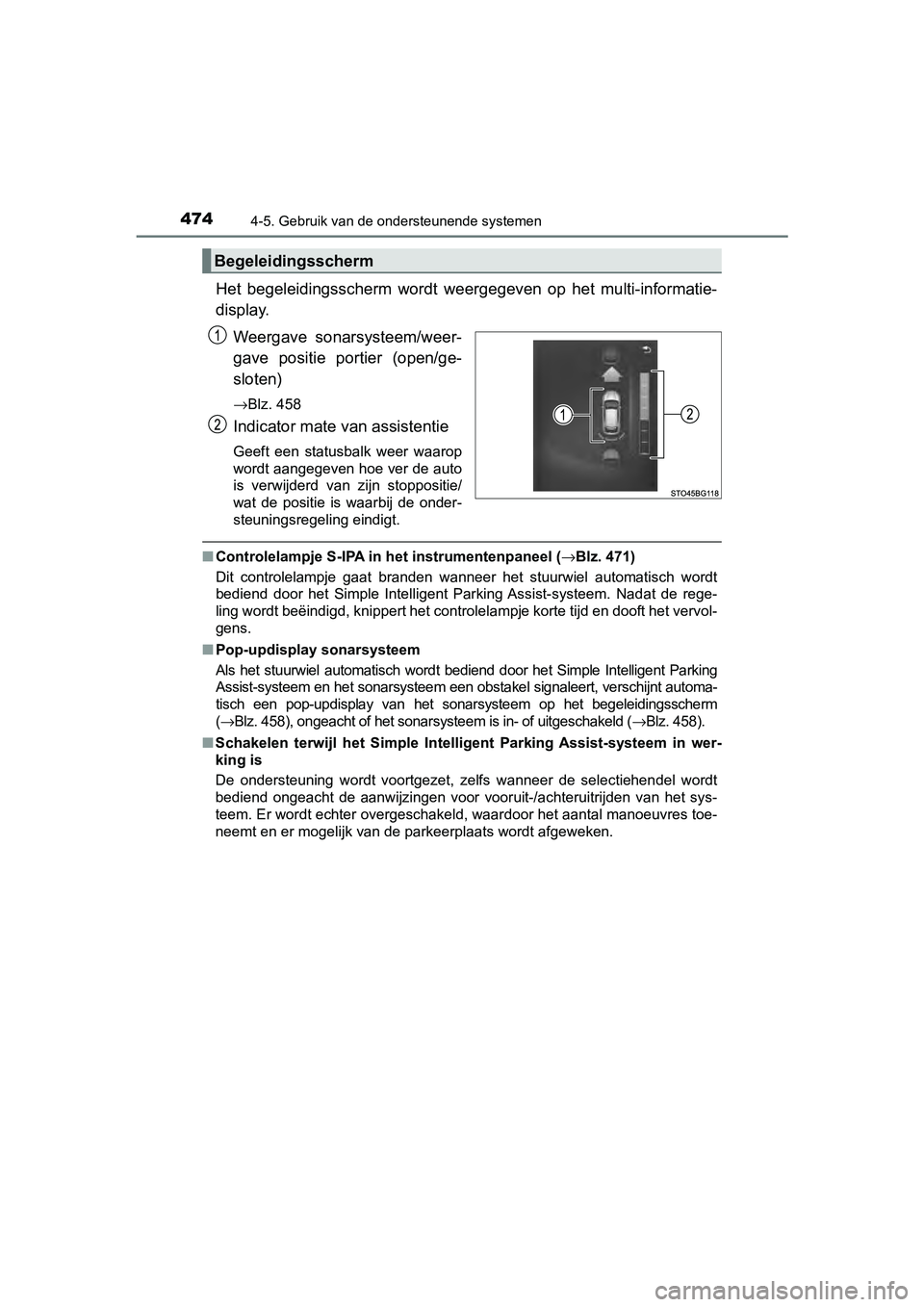

4744-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10571E
Het begeleidingsscherm wordt weergegeven op het multi-informatie-
display.
Weergave sonarsysteem/weer-
gave positie portier (open/ge-
sloten)
→Blz. 458
Indicator mate van assistentie
Geeft een statusbalk weer waarop
wordt aangegeven hoe ver de auto
is verwijderd van zijn stoppositie/
wat de positie is waarbij de onder-
steuningsregeling eindigt.
■Controlelampje S-IPA in het instrumentenpaneel ( →Blz. 471)
Dit controlelampje gaat branden wanneer het stuurwiel automatis ch wordt
bediend door het Simple Intelligent Parking Assist-systeem. Nad at de rege-
ling wordt beëindigd, knippert het controlelampje korte tijd en dooft het vervol-
gens.
■ Pop-updisplay sonarsysteem
Als het stuurwiel automatisch wordt bediend door het Simple Int elligent Parking
Assist-systeem en het sonarsysteem een obstakel signaleert, ver schijnt automa-
tisch een pop-updisplay van het sonarsysteem op het begeleiding sscherm
( → Blz. 458), ongeacht of het sonarsysteem is in- of uitgeschakeld (→ Blz. 458).
■ Schakelen terwijl het Simple Intelligent Parking Assist-systeem in wer-
king is
De ondersteuning wordt voortgezet, zelfs wanneer de selectiehen del wordt
bediend ongeacht de aanwijzingen voor vooruit-/achteruitrijden van het sys-
teem. Er wordt echter overgeschakeld, waardoor het aantal manoeuvres toe-
neemt en er mogelijk van de parkeerplaats wordt afgeweken.
Begeleidingsscherm
C-HR_OM_Europe_OM10571E.book Page 474 Monday, March 19, 2018 4:17 PM

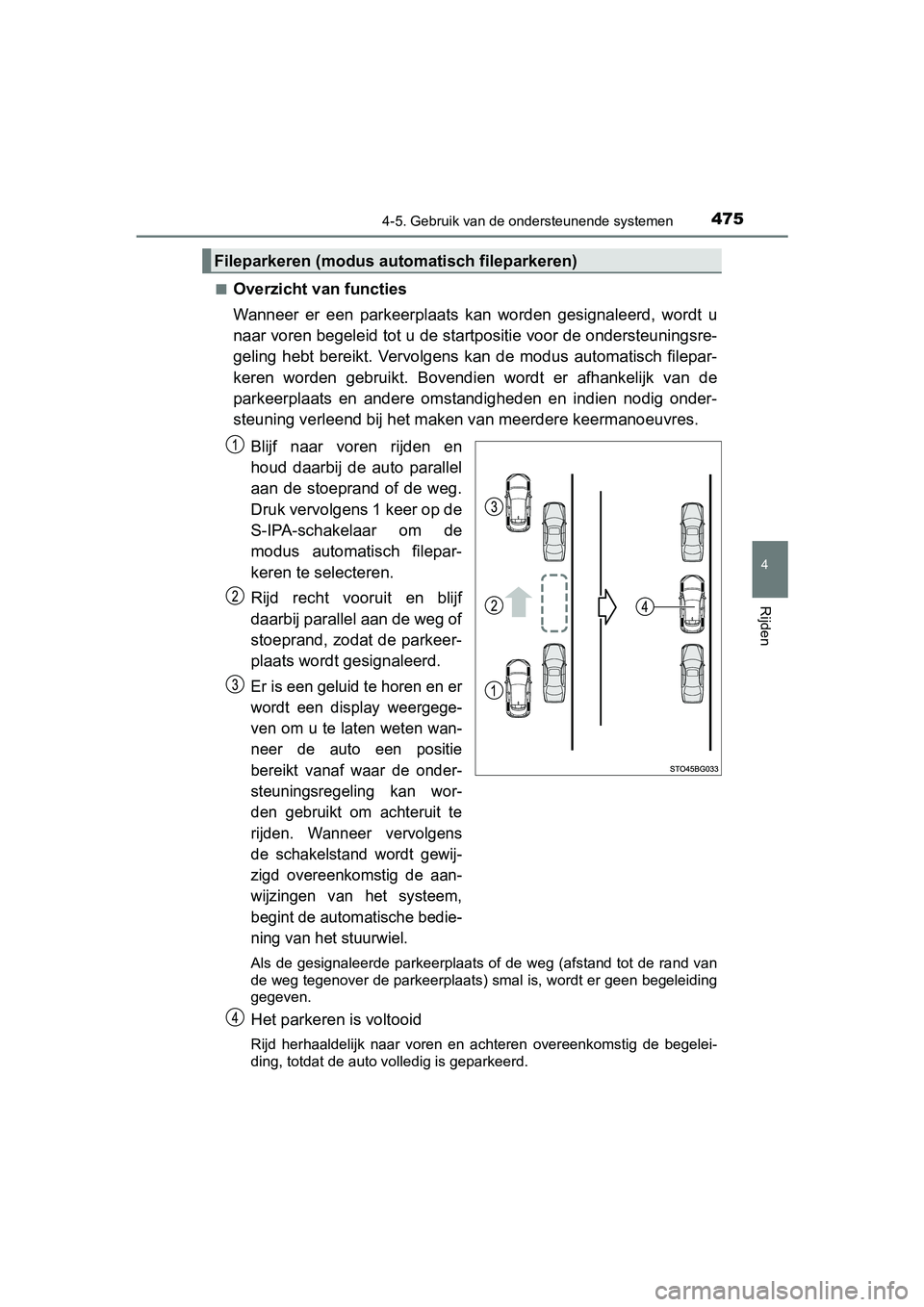

4754-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10571E■
Overzicht van functies
Wanneer er een parkeerplaats kan worden gesignaleerd, wordt u
naar voren begeleid tot u de startpositie voor de ondersteuning
sre-
geling hebt bereikt. Vervolgens kan de modus automatisch filepa r-
keren worden gebruikt. Bovendi en wordt er afhankelijk van de
parkeerplaats en andere omstandigheden en indien nodig onder-
steuning verleend bij het mak en van meerdere keermanoeuvres.
Blijf naar voren rijden en
houd daarbij de auto parallel
aan de stoeprand of de weg.
Druk vervolgens 1 keer op de
S-IPA-schakelaar om de
modus automatisch filepar-
keren te selecteren.
Rijd recht vooruit en blijf
daarbij parallel aan de weg of
stoeprand, zodat de parkeer-
plaats wordt gesignaleerd.
Er is een geluid te horen en er
wordt een display weergege-
ven om u te laten weten wan-
neer de auto een positie
bereikt vanaf waar de onder-
steuningsregeling kan wor-
den gebruikt om achteruit te
rijden. Wanneer vervolgens
de schakelstand wordt gewij-
zigd overeenkomstig de aan-
wijzingen van het systeem,
begint de automatische bedie-
ning van het stuurwiel.
Als de gesignaleerde parkeerplaats of de weg (afstand tot de ra nd van
de weg tegenover de parkeerplaats) smal is, wordt er geen begel eiding
gegeven.
Het parkeren is voltooid
Rijd herhaaldelijk naar voren en achteren overeenkomstig de beg elei-
ding, totdat de auto volledig is geparkeerd.
Fileparkeren (modus automatisch fileparkeren)
C-HR_OM_Europe_OM10571E.book Page 475 Monday, March 19, 2018 4:17 PM

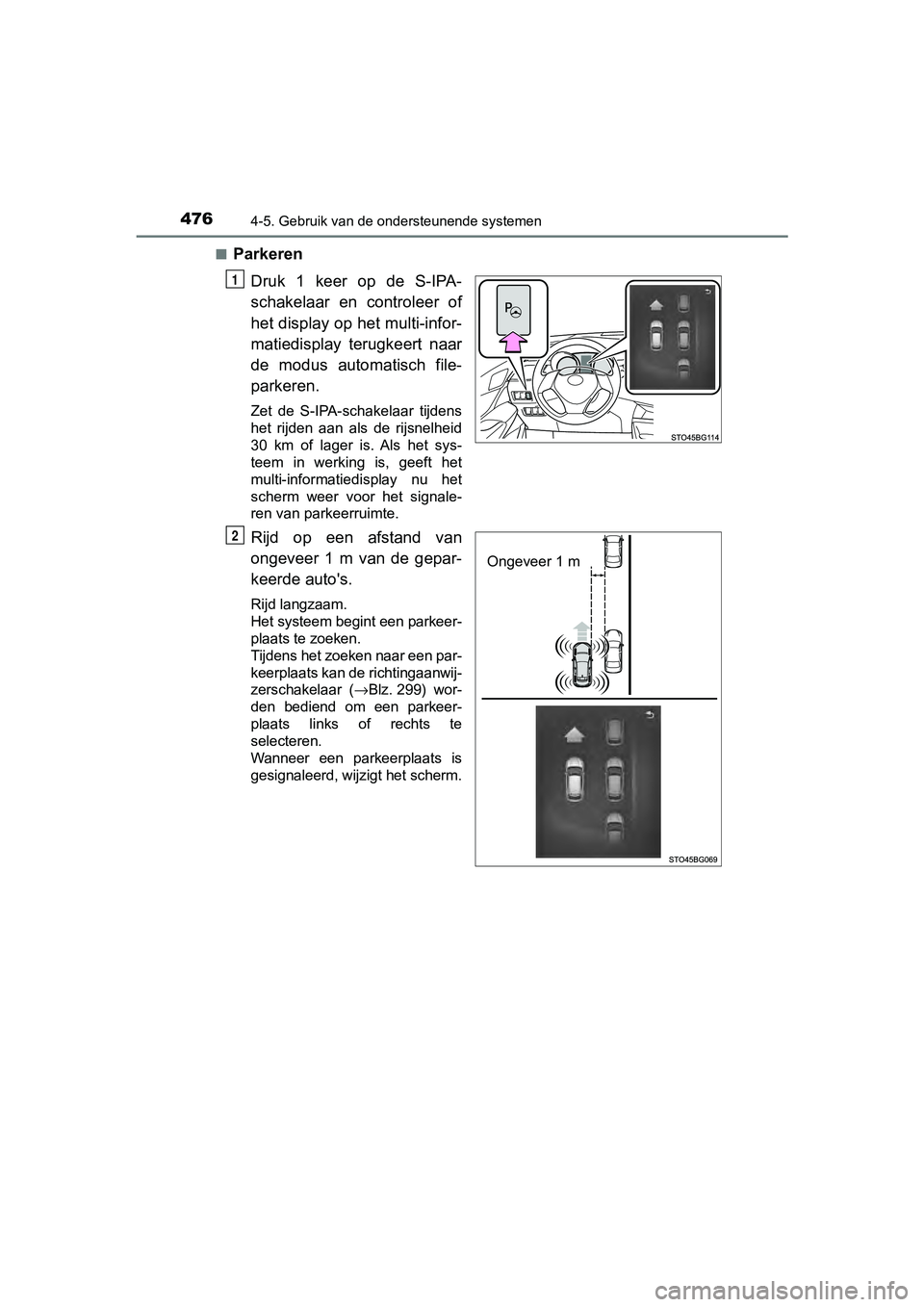

4764-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10571E■
Parkeren
Druk 1 keer op de S-IPA-
schakelaar en controleer of
het display op het multi-infor-
matiedisplay terugkeert naar
de modus automatisch file-
parkeren.
Zet de S-IPA-schakelaar tijdens
het rijden aan als de rijsnelheid
30 km of lager is. Als het sys-
teem in werking is, geeft het
multi-informatiedisplay nu het
scherm weer voor het signale-
ren van parkeerruimte.
Rijd op een afstand van
ongeveer 1 m van de gepar-
keerde auto's.
Rijd langzaam.
Het systeem begint een parkeer-
plaats te zoeken.
Tijdens het zoeken naar een par-
keerplaats kan de richtingaanwij-
zerschakelaar (
→Blz. 299) wor-
den bediend om een parkeer-
plaats links of rechts te
selecteren.
Wanneer een parkeerplaats is
gesignaleerd, wijzigt het scherm.
1
Ongeveer 1 m
O
C-HR_OM_Europe_OM10571E.book Page 476 Monday, March 19, 2018 4:17 PM

4774-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10571E

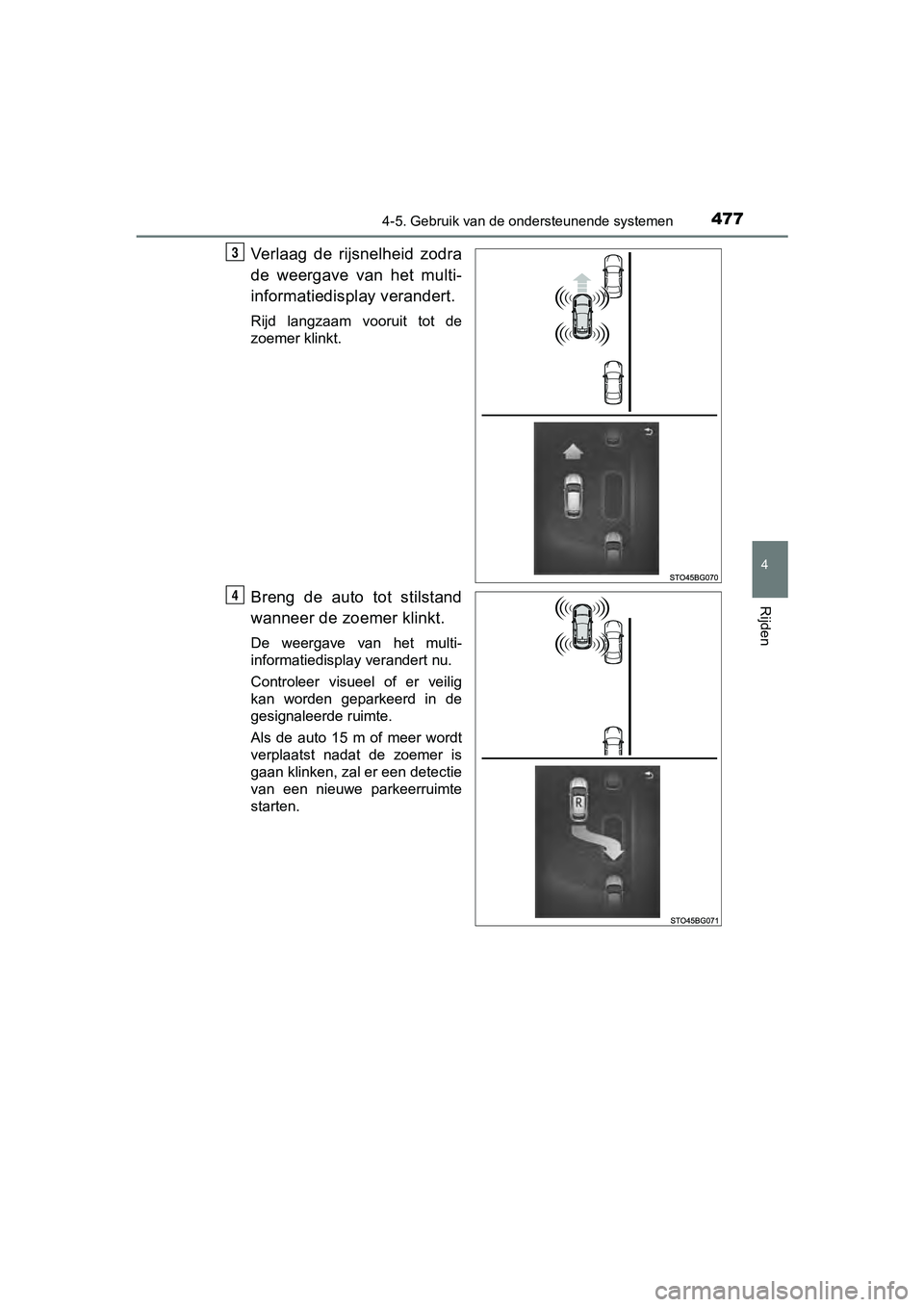

Verlaag de rijsnelheid zodra
de weergave van het multi-
informatiedisplay verandert.
Rijd langzaam vooruit tot de
zoemer klinkt.
Breng de auto tot stilstand
wanneer de zoemer klinkt.
De weergave van het multi-
informatiedisplay verandert nu.
Controleer visueel of er veilig
kan worden geparkeerd in de
gesignaleerde ruimte.
Als de auto 15 m of meer wordt
verplaatst nadat de zoemer is
gaan klinken, zal er een detectie
van een nieuwe parkeerruimte
starten.
3
4
C-HR_OM_Europe_OM10571E.book Page 477 Monday, March 19, 2018 4:17 PM

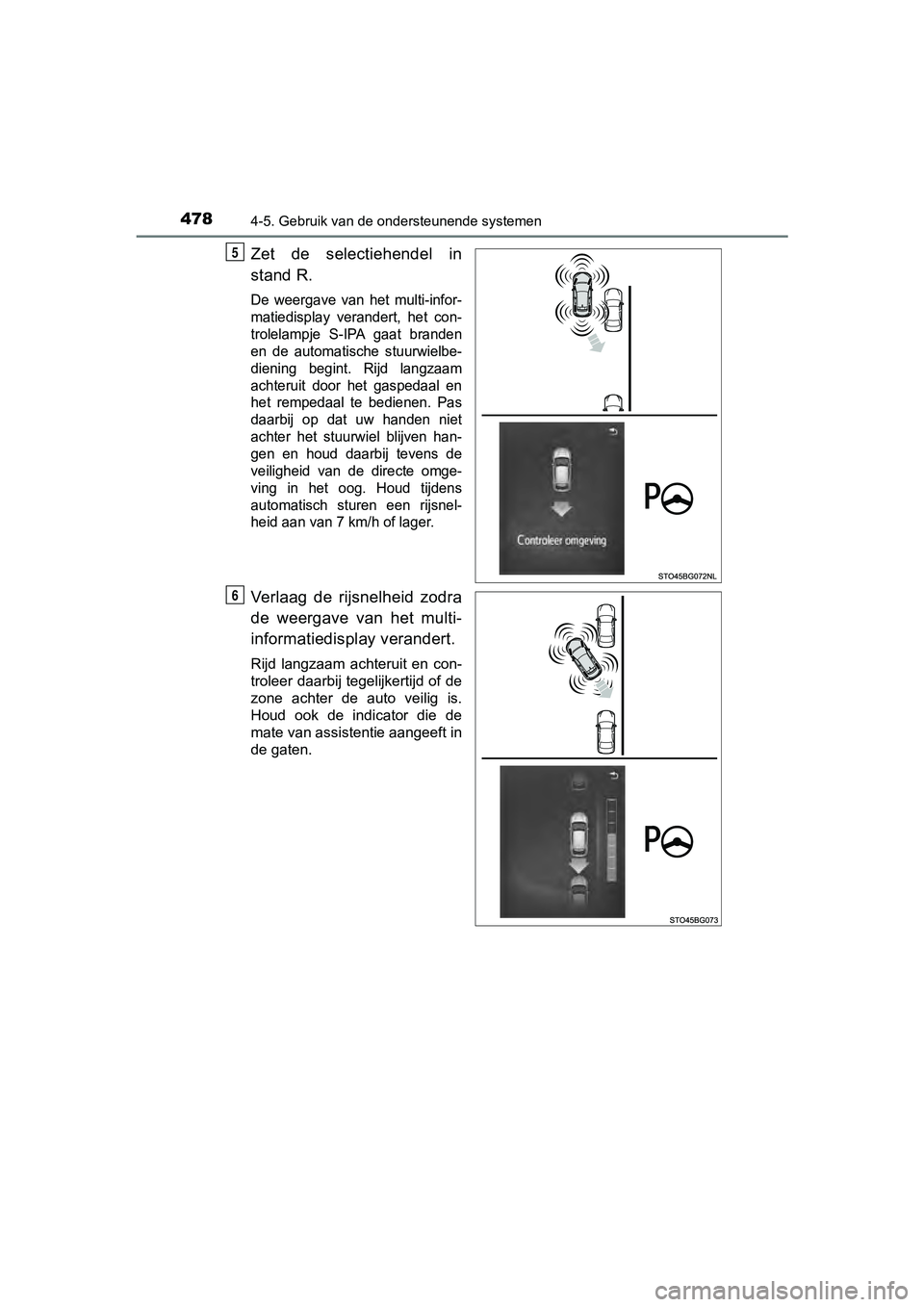

4784-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10571E
Zet de selectiehendel in
stand R.
De weergave van het multi-infor-
matiedisplay verandert, het con-
trolelampje S-IPA gaat branden
en de automatische stuurwielbe-
diening begint. Rijd langzaam
achteruit door het gaspedaal en
het rempedaal te bedienen. Pas
daarbij op dat uw handen niet
achter het stuurwiel blijven han-
gen en houd daarbij tevens de
veiligheid van de directe omge-
ving in het oog. Houd tijdens
automatisch sturen een rijsnel-
heid aan van 7 km/h of lager.
Verlaag de rijsnelheid zodra
de weergave van het multi-
informatiedisplay verandert.
Rijd langzaam achteruit en con-
troleer daarbij tegelijkertijd of de
zone achter de auto veilig is.
Houd ook de indicator die de
mate van assistentie aangeeft in
de gaten.
5
6
C-HR_OM_Europe_OM10571E.book Page 478 Monday, March 19, 2018 4:17 PM

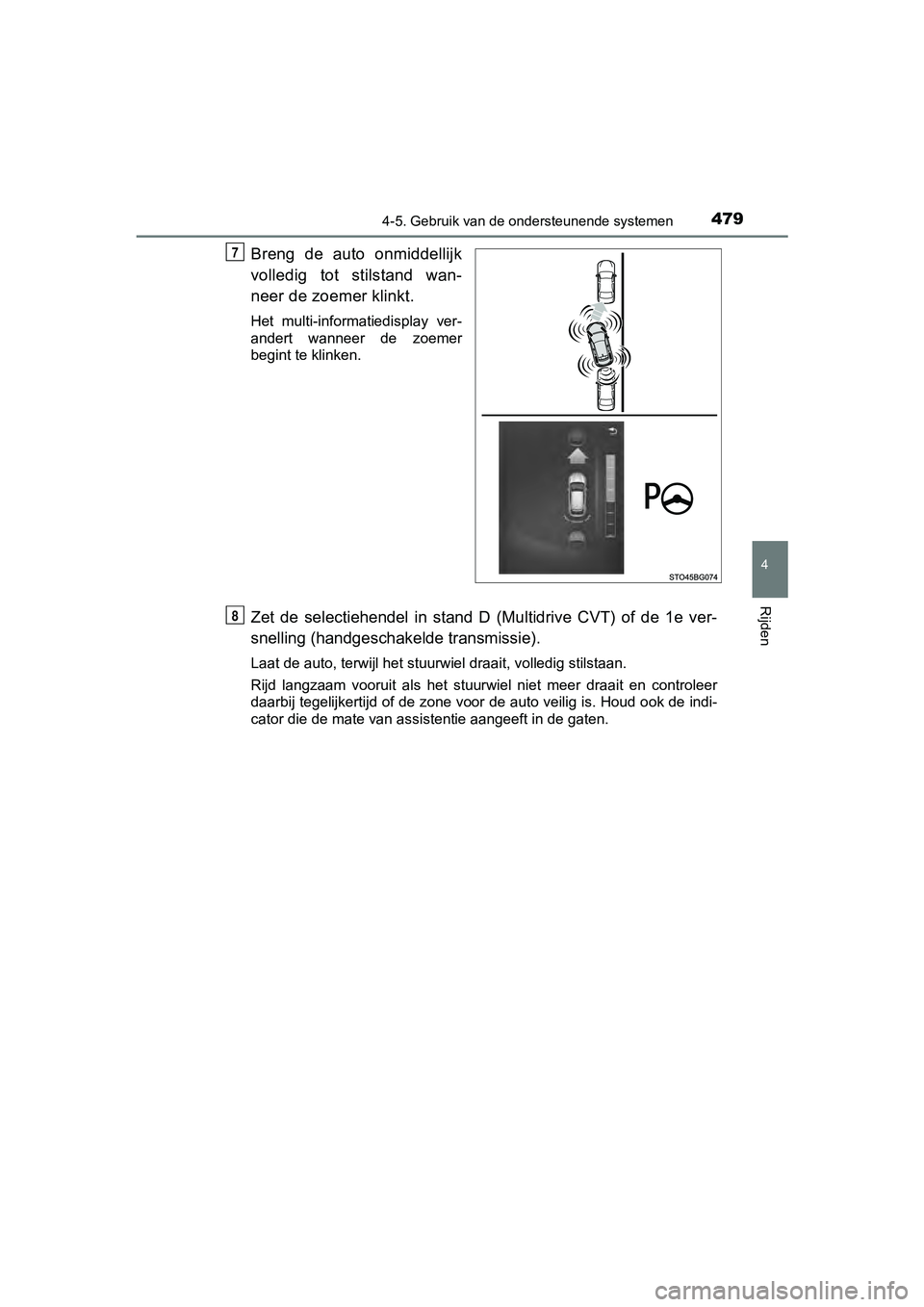

4794-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10571E
Breng de auto onmiddellijk
volledig tot stilstand wan-
neer de zoemer klinkt.
Het multi-informatiedisplay ver-
andert wanneer de zoemer
begint te klinken.
Zet de selectiehendel in stand D (Multidrive CVT) of de 1e ver-
snelling (handgeschakelde transmissie).
Laat de auto, terwijl het stuurwiel draait, volledig stilstaan.
Rijd langzaam vooruit als het stuurwiel niet meer draait en controleer
daarbij tegelijkertijd of de zone voor de auto veilig is. Houd ook de indi-
cator die de mate van assistentie aangeeft in de gaten.
7
8
