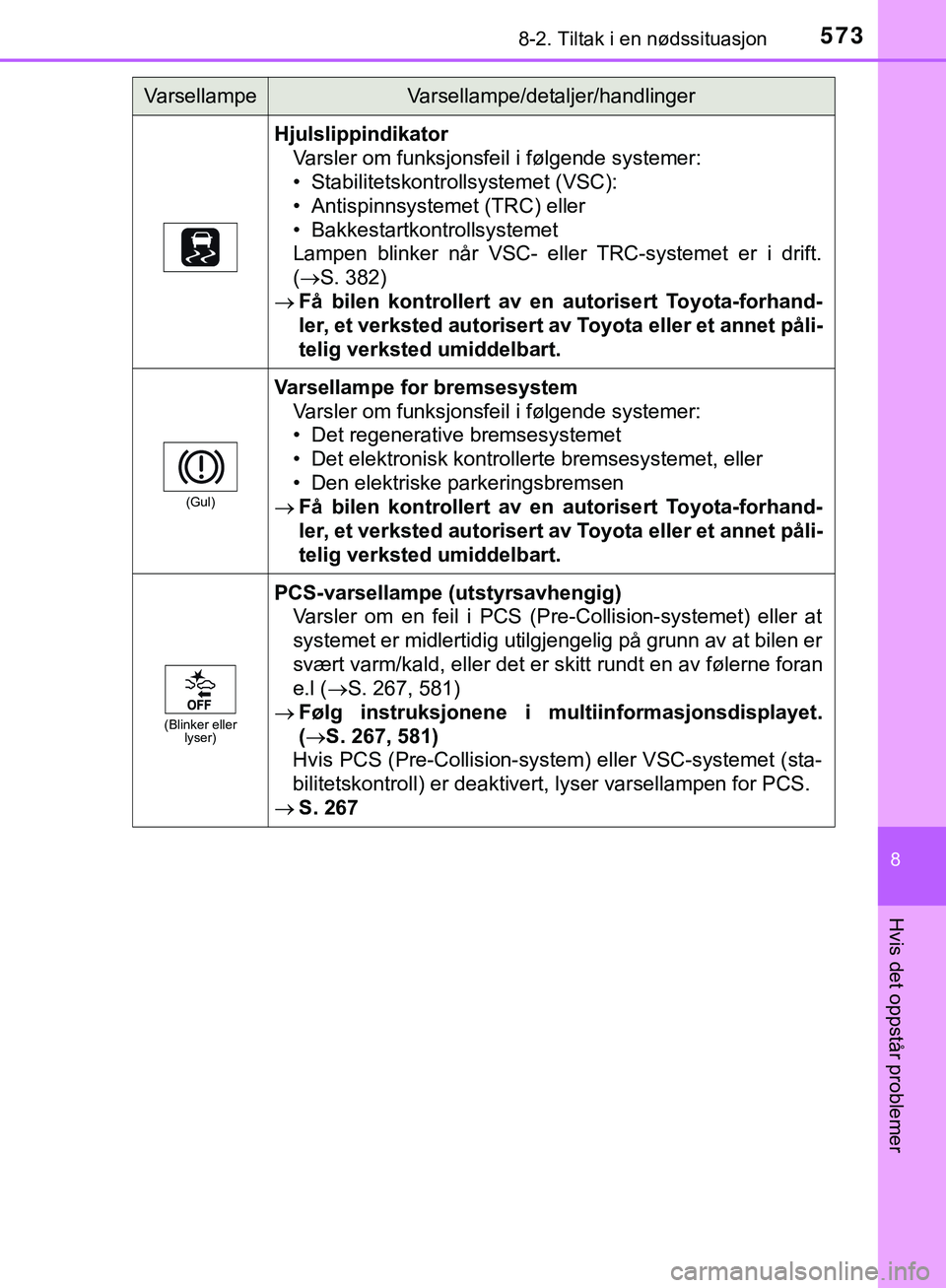

5738-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10576NO
8
Hvis det oppstår problemer
HjulslippindikatorVarsler om funksjonsfeil i følgende systemer:
• Stabilitetskontrollsystemet (VSC):
• Antispinnsystemet (TRC) eller
• Bakkestartkontrollsystemet
Lampen blinker når VSC- eller TRC-systemet er i drift.
(S. 382)
 Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted umiddelbart.
(Gul)
Varsellampe for bremsesystem
Varsler om funksjonsfeil i følgende systemer:
• Det regenerative bremsesystemet
• Det elektronisk kontrollerte bremsesystemet, eller
• Den elektriske parkeringsbremsen
 Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted umiddelbart.
(Blinker eller
lyser)
PCS-varsellampe (utstyrsavhengig)
Varsler om en feil i PCS (Pre-Collision-systemet) eller at
systemet er midlertidig utilgjengelig på grunn av at bilen er
svært varm/kald, eller det er skitt rundt en av følerne foran
e.l ( S. 267, 581)
 Følg instruksjonene i mu ltiinformasjonsdisplayet.
( S. 267, 581)
Hvis PCS (Pre-Collision-system) eller VSC-systemet (sta-
bilitetskontroll) er deaktivert, lyser varsellampen for PCS.
 S. 267
VarsellampeVarsellampe/detaljer/handlinger
C-HR_HV_OM_Europe_OM10576NO.book Page 573 Thursday, May 3, 20 18 10:12 AM

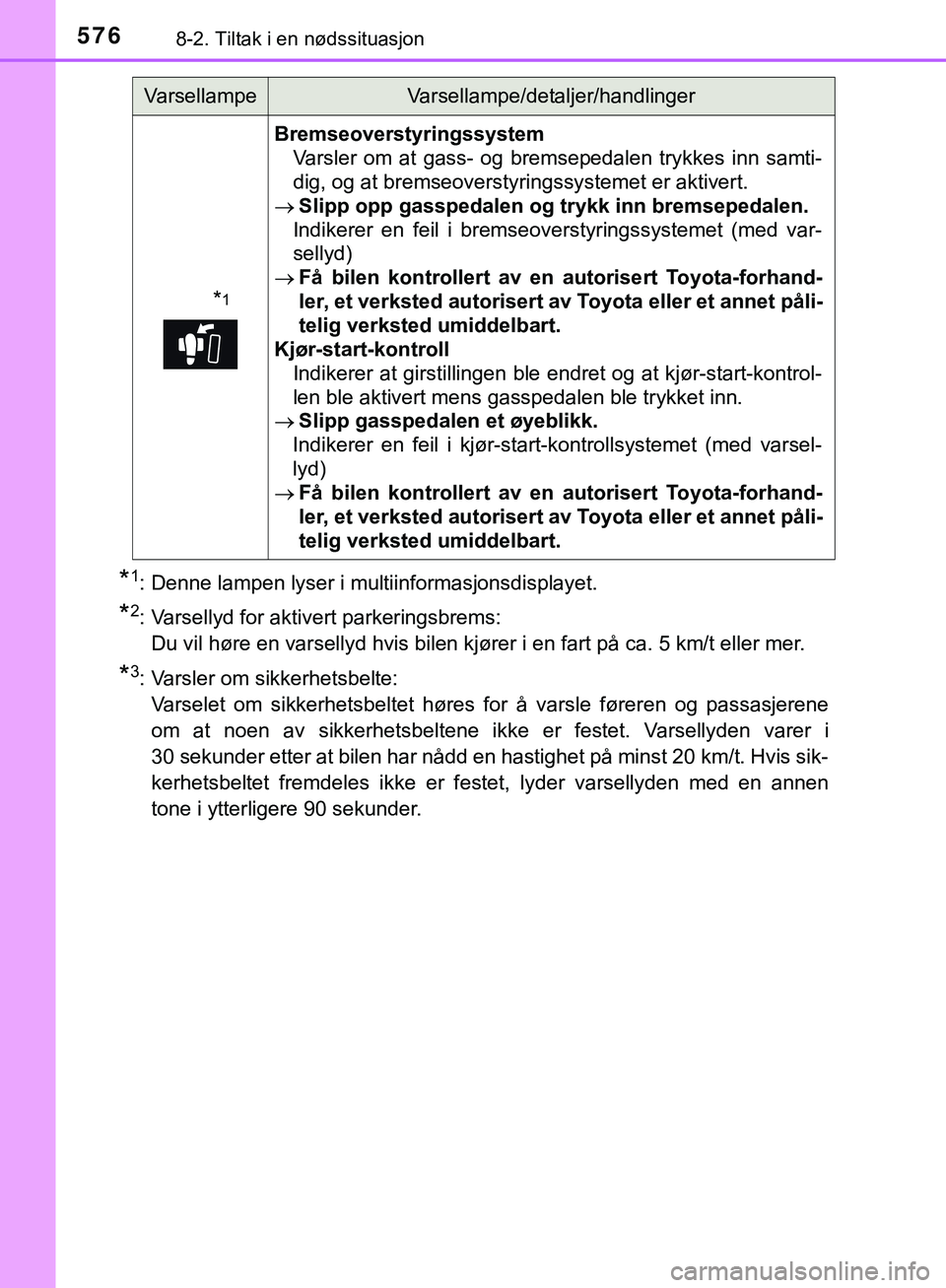

5768-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10576NO
*1: Denne lampen lyser i multiinformasjonsdisplayet.
*2: Varsellyd for aktivert parkeringsbrems:Du vil høre en varsellyd hvis bilen kjører i en fart på ca. 5 km/t eller mer.
*3: Varsler om sikkerhetsbelte: Varselet om sikkerhetsbeltet høres for å varsle føreren og passasjerene
om at noen av sikkerhetsbeltene ikke er festet. Varsellyden varer i
30 sekunder etter at bilen har nådd en hastighet på minst 20 km/t. Hvis sik-
kerhetsbeltet fremdeles ikke er festet, lyder varsellyden med en annen
tone i ytterligere 90 sekunder.
*1
Bremseoverstyringssystem Varsler om at gass- og bremsepedalen trykkes inn samti-
dig, og at bremseoverstyringssystemet er aktivert.
 Slipp opp gasspedalen og trykk inn bremsepedalen.
Indikerer en feil i bremseoverstyringssystemet (med var-
sellyd)
 Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted umiddelbart.
Kjør-start-kontroll Indikerer at girstillingen ble endret og at kjør-start-kontrol-
len ble aktivert mens gasspedalen ble trykket inn.
 Slipp gasspedalen et øyeblikk.
Indikerer en feil i kjør-start-kontrollsystemet (med varsel-
lyd)
 Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted umiddelbart.
VarsellampeVarsellampe/detaljer/handlinger
C-HR_HV_OM_Europe_OM10576NO.book Page 576 Thursday, May 3, 20 18 10:12 AM

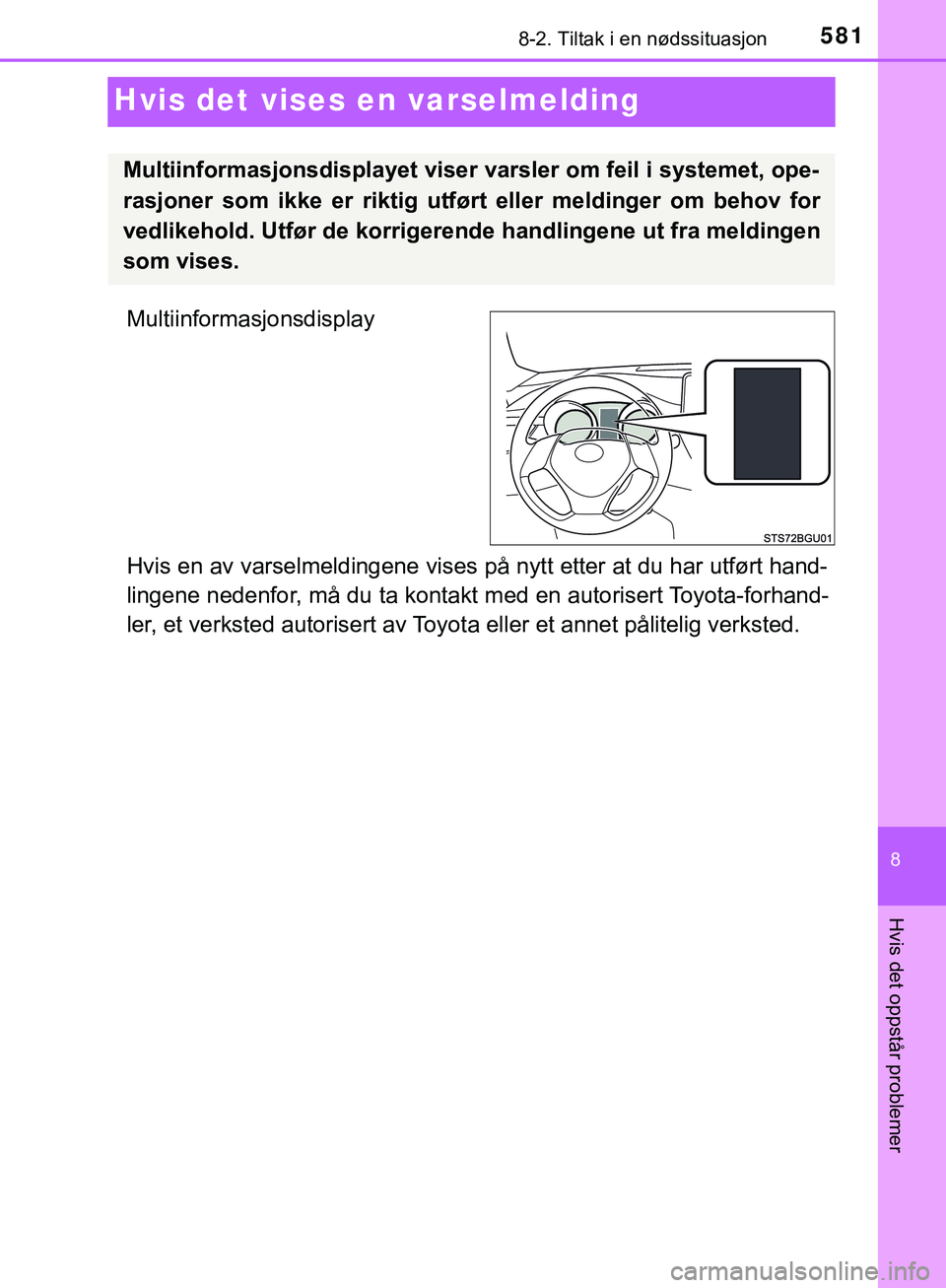

5818-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10576NO
8
Hvis det oppstår problemer
Hvis det vises en varselmelding
Multiinformasjonsdisplay
Hvis en av varselmeldingene vises på nytt etter at du har utført hand-
lingene nedenfor, må du ta kontakt med en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
Multiinformasjonsdisplayet viser varsler om feil i systemet, ope-
rasjoner som ikke er riktig utført eller meldinger om behov for
vedlikehold. Utfør de korrigerende handlingene ut fra meldingen
som vises.
C-HR_HV_OM_Europe_OM10576NO.book Page 581 Thursday, May 3, 20 18 10:12 AM

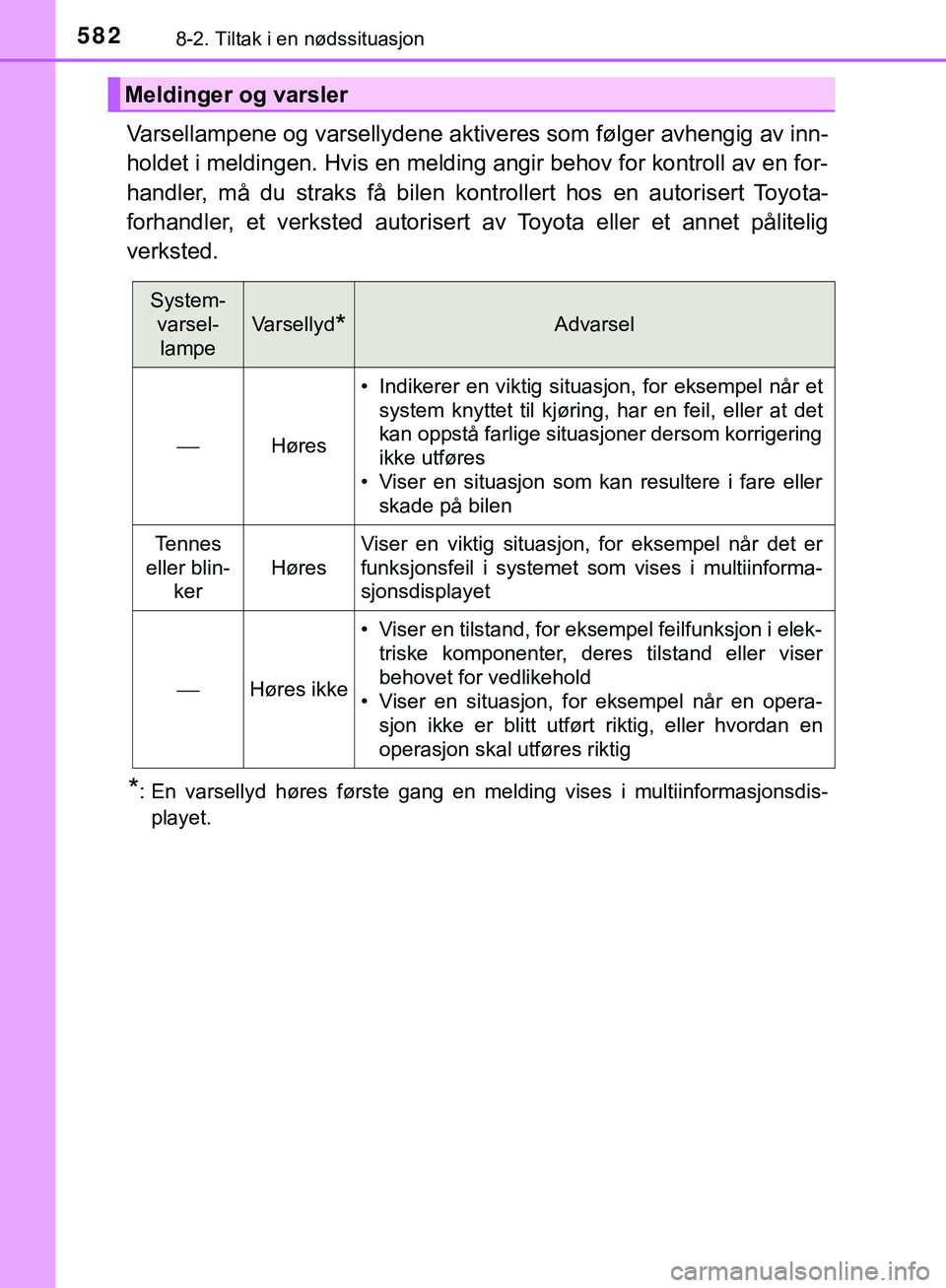

5828-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10576NO
Varsellampene og varsellydene aktiveres som følger avhengig av inn-
holdet i meldingen. Hvis en melding angir behov for kontroll av en for-
handler, må du straks få bilen kontrollert hos en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
*: En varsellyd høres første gang en melding vises i multiinformasjonsdis-playet.
Meldinger og varsler
System-varsel-
lampe
Varsellyd*Advarsel
Høres
• Indikerer en viktig situasjon, for eksempel når et system knyttet til kjøring, har en feil, eller at det
kan oppstå farlige situasjoner dersom korrigering
ikke utføres
• Viser en situasjon som kan resultere i fare eller skade på bilen
Tennes
eller blin- ker
Høres
Viser en viktig situasjon, for eksempel når det er
funksjonsfeil i systemet som vises i multiinforma-
sjonsdisplayet
Høres ikke
• Viser en tilstand, for eksempel feilfunksjon i elek-triske komponenter, deres tilstand eller viser
behovet for vedlikehold
• Viser en situasjon, for eksempel når en opera- sjon ikke er blitt utført riktig, eller hvordan en
operasjon skal utføres riktig
C-HR_HV_OM_Europe_OM10576NO.book Page 582 Thursday, May 3, 20 18 10:12 AM

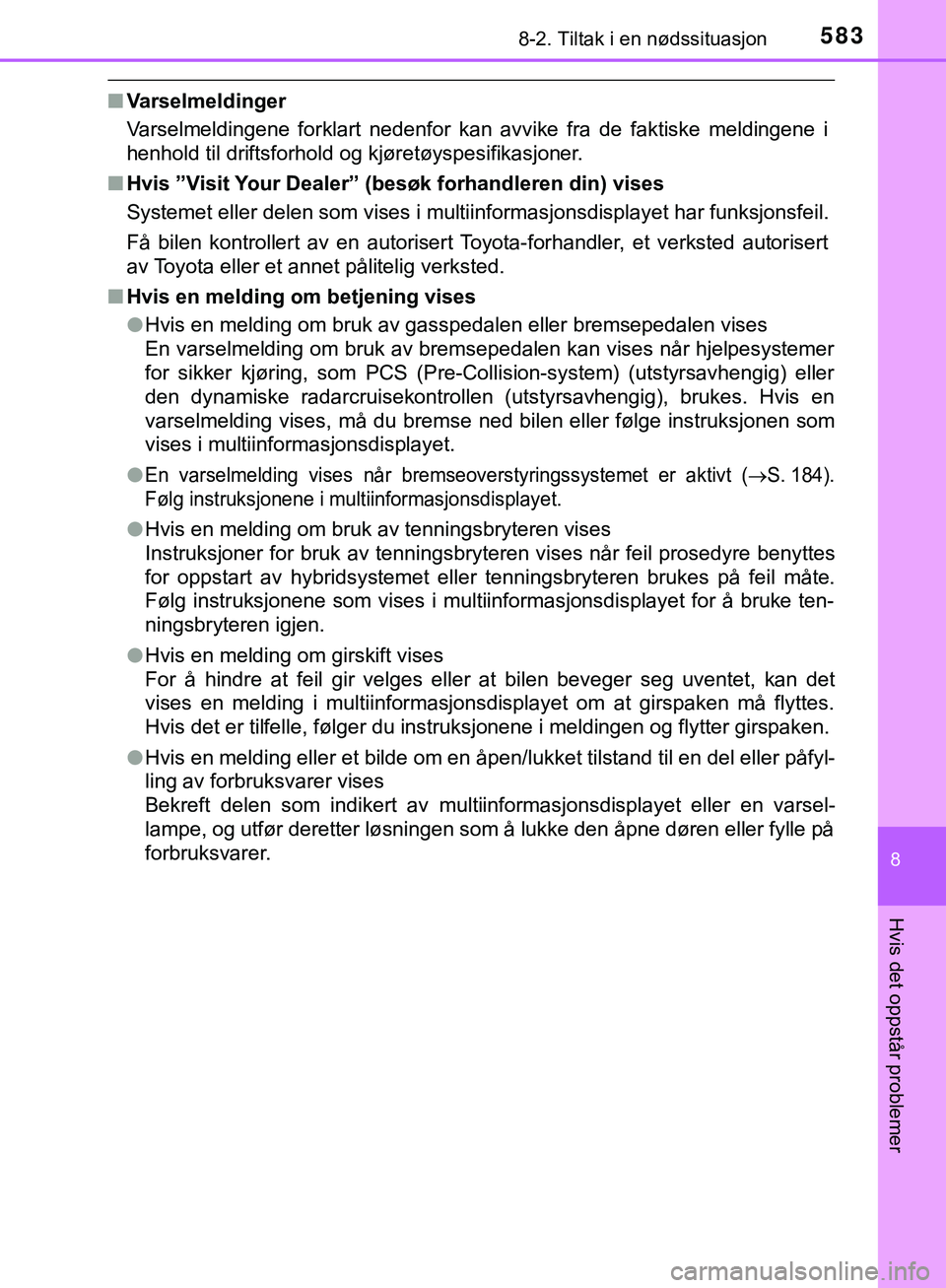

5838-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10576NO
8
Hvis det oppstår problemer
nVarselmeldinger
Varselmeldingene forklart nedenfor kan avvike fra de faktiske meldingene i
henhold til driftsforhold og kjøretøyspesifikasjoner.
n Hvis ”Visit Your Dealer” (besøk forhandleren din) vises
Systemet eller delen som vises i multiinformasjonsdisplayet har funksjonsfeil.
Få bilen kontrollert av en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
n Hvis en melding om betjening vises
lHvis en melding om bruk av gasspedalen eller bremsepedalen vises
En varselmelding om bruk av bremsepedalen kan vises når hjelpesystemer
for sikker kjøring, som PCS (Pre-Collision-system) (utstyrsavhengig) eller
den dynamiske radarcruisekontrollen (utstyrsavhengig), brukes. Hvis en
varselmelding vises, må du bremse ned bilen eller følge instruksjonen som
vises i multiinformasjonsdisplayet.
l
En varselmelding vises når bremseoverstyringssystemet er aktivt (S. 184).
Følg instruksjonene i multiinformasjonsdisplayet.
l Hvis en melding om bruk av tenningsbryteren vises
Instruksjoner for bruk av tenningsbryteren vises når feil prosedyre benyttes
for oppstart av hybridsystemet eller tenningsbryteren brukes på feil måte.
Følg instruksjonene som vises i multiinformasjonsdisplayet for å bruke ten-
ningsbryteren igjen.
l Hvis en melding om girskift vises
For å hindre at feil gir velges eller at bilen beveger seg uventet, kan det
vises en melding i multiinformasjonsdisplayet om at girspaken må flyttes.
Hvis det er tilfelle, følger du instruksjonene i meldingen og flytter girspaken.
l Hvis en melding eller et bilde om en åpen/lukket tilstand til en del eller påfyl-
ling av forbruksvarer vises
Bekreft delen som indikert av multiinformasjonsdisplayet eller en varsel-
lampe, og utfør deretter løsningen som å lukke den åpne døren eller fylle på
forbruksvarer.
C-HR_HV_OM_Europe_OM10576NO.book Page 583 Thursday, May 3, 20 18 10:12 AM

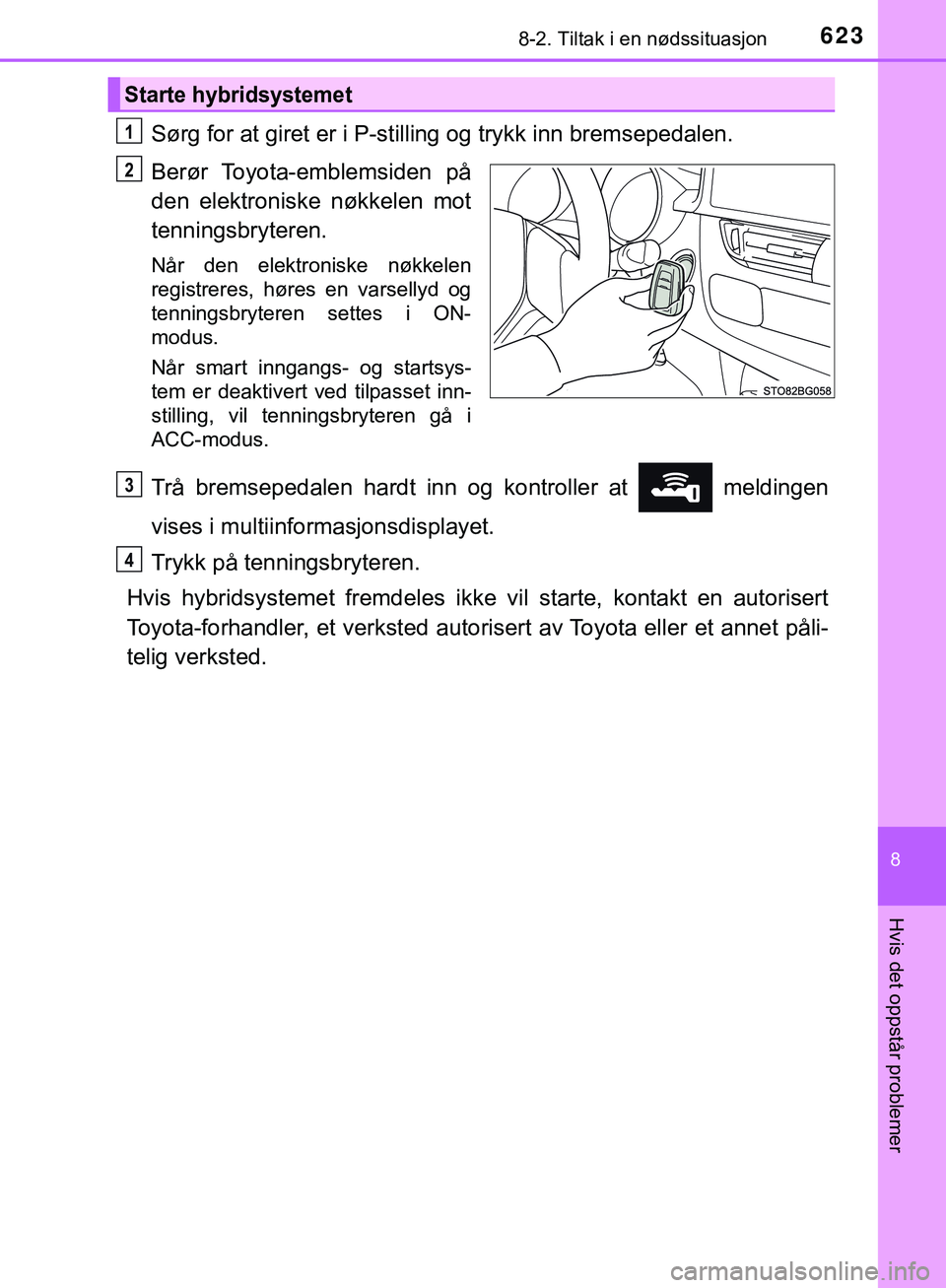

6238-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10576NO
8
Hvis det oppstår problemer
Sørg for at giret er i P-stilling og trykk inn bremsepedalen.
Berør Toyota-emblemsiden på
den elektroniske nøkkelen mot
tenningsbryteren.
Når den elektroniske nøkkelen
registreres, høres en varsellyd og
tenningsbryteren settes i ON-
modus.
Når smart inngangs- og startsys-
tem er deaktivert ved tilpasset inn-
stilling, vil tenningsbryteren gå i
ACC-modus.
Trå bremsepedalen hardt inn og kontroller at meldingen
vises i multiinform asjonsdisplayet.
Trykk på tenningsbryteren.
Hvis hybridsystemet fremdeles ikke vil starte, kontakt en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet påli-
telig verksted.
Starte hybridsystemet
1
2
3
4
C-HR_HV_OM_Europe_OM10576NO.book Page 623 Thursday, May 3, 20 18 10:12 AM

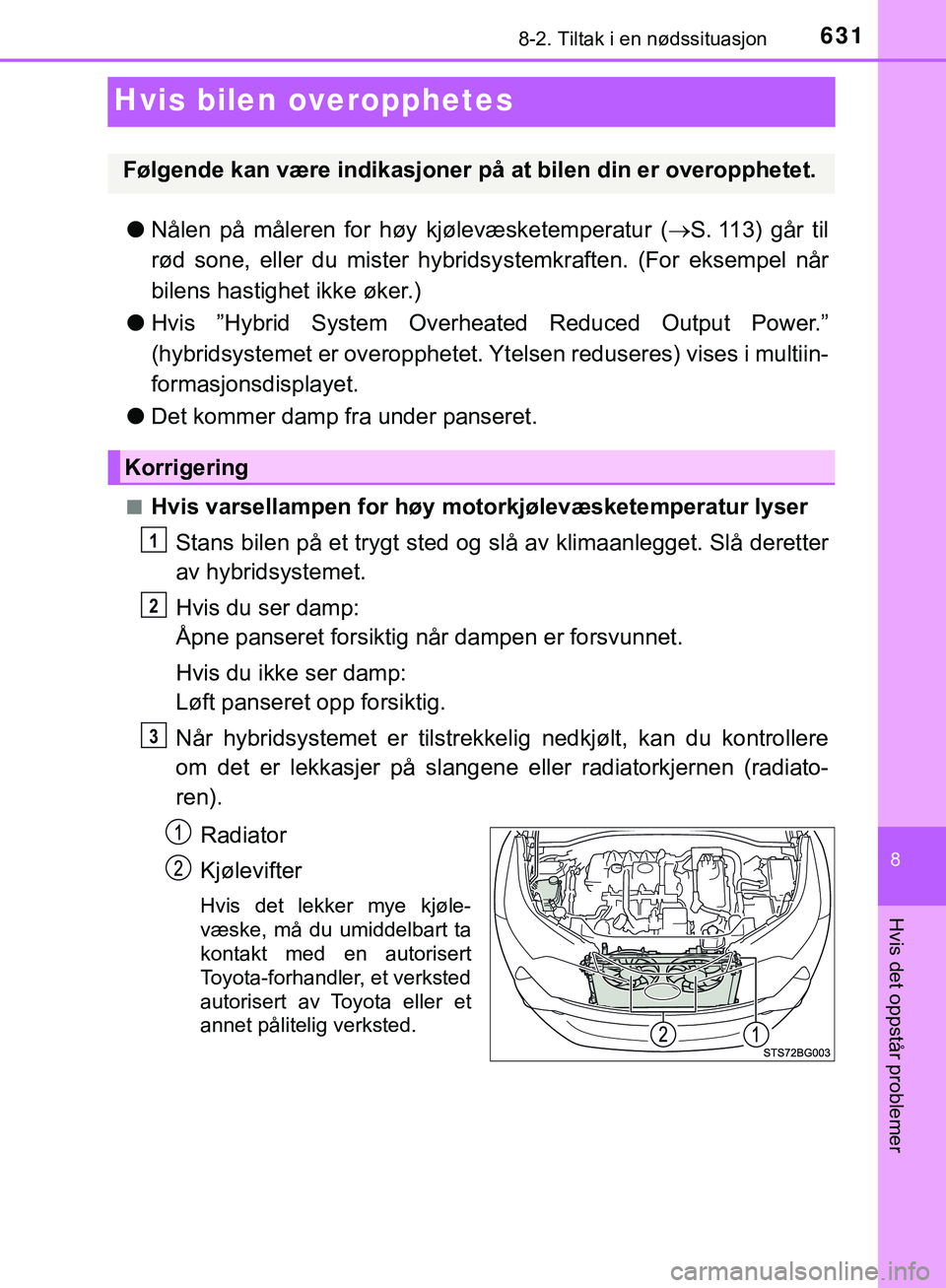

6318-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10576NO
8
Hvis det oppstår problemer
Hvis bilen overopphetes
lNålen på måleren for høy kjølevæsketemperatur ( S. 113) går til
rød sone, eller du mister hybridsy stemkraften. (For eksempel når
bilens hastighet ikke øker.)
l Hvis ”Hybrid System Overheated Reduced Output Power.”
(hybridsystemet er overopphetet. Yt elsen reduseres) vises i multiin-
formasjonsdisplayet.
l Det kommer damp fra under panseret.
nHvis varsellampen for høy motorkjølevæsketemperatur lyser
Stans bilen på et trygt sted og slå av klimaanlegget. Slå deretter
av hybridsystemet.
Hvis du ser damp:
Åpne panseret forsiktig når dampen er forsvunnet.
Hvis du ikke ser damp:
Løft panseret opp forsiktig.
Når hybridsystemet er tilstrekke lig nedkjølt, kan du kontrollere
om det er lekkasjer på slangene eller radiatorkjernen (radiato-
ren).
Radiator
Kjølevifter
Hvis det lekker mye kjøle-
væske, må du umiddelbart ta
kontakt med en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et
annet pålitelig verksted.
Følgende kan være indikasjoner på at bilen din er overopphetet.
Korrigering
1
2
3
C-HR_HV_OM_Europe_OM10576NO.book Page 631 Thursday, May 3, 20 18 10:12 AM

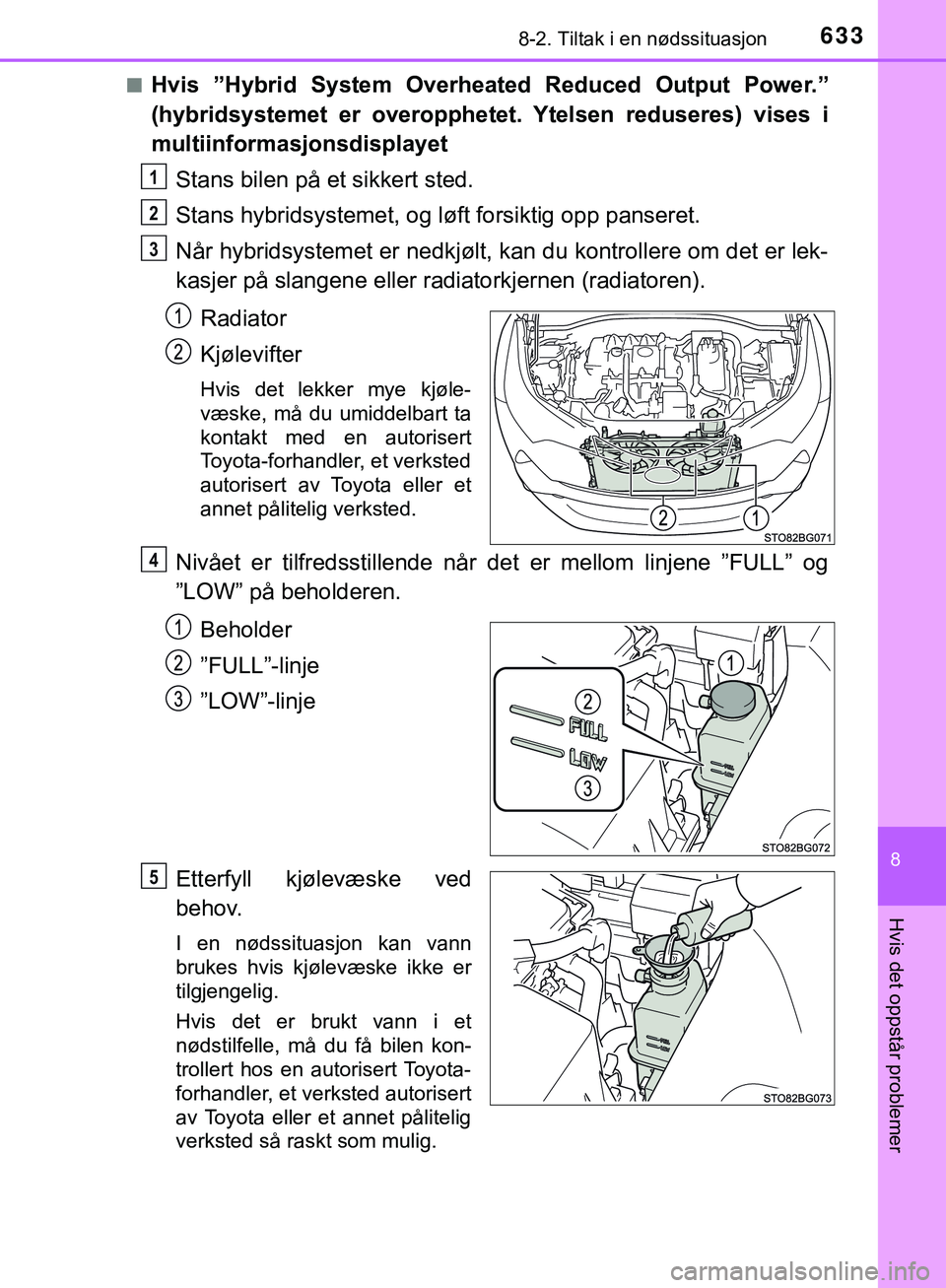

6338-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10576NO
8
Hvis det oppstår problemer
nHvis ”Hybrid System Overheated Reduced Output Power.”
(hybridsystemet er overopphetet. Ytelsen reduseres) vises i
multiinformasjonsdisplayetStans bilen på et sikkert sted.
Stans hybridsystemet, og lø ft forsiktig opp panseret.
Når hybridsystemet er nedkjølt, kan du kontrollere om det er lek-
kasjer på slangene eller radiatorkjernen (radiatoren).
Radiator
Kjølevifter
Hvis det lekker mye kjøle-
væske, må du umiddelbart ta
kontakt med en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et
annet pålitelig verksted.
Nivået er tilfredsstillende når det er mellom linjene ”FULL” og
”LOW” på beholderen.Beholder
”FULL”-linje
”LOW”-linje
Etterfyll kjølevæske ved
behov.
I en nødssituasjon kan vann
brukes hvis kjølevæske ikke er
tilgjengelig.
Hvis det er brukt vann i et
nødstilfelle, må du få bilen kon-
trollert hos en autorisert Toyota-
forhandler, et verksted autorisert
av Toyota eller et annet pålitelig
verksted så raskt som mulig.
1
2
3
4
5
C-HR_HV_OM_Europe_OM10576NO.book Page 633 Thursday, May 3, 20 18 10:12 AM

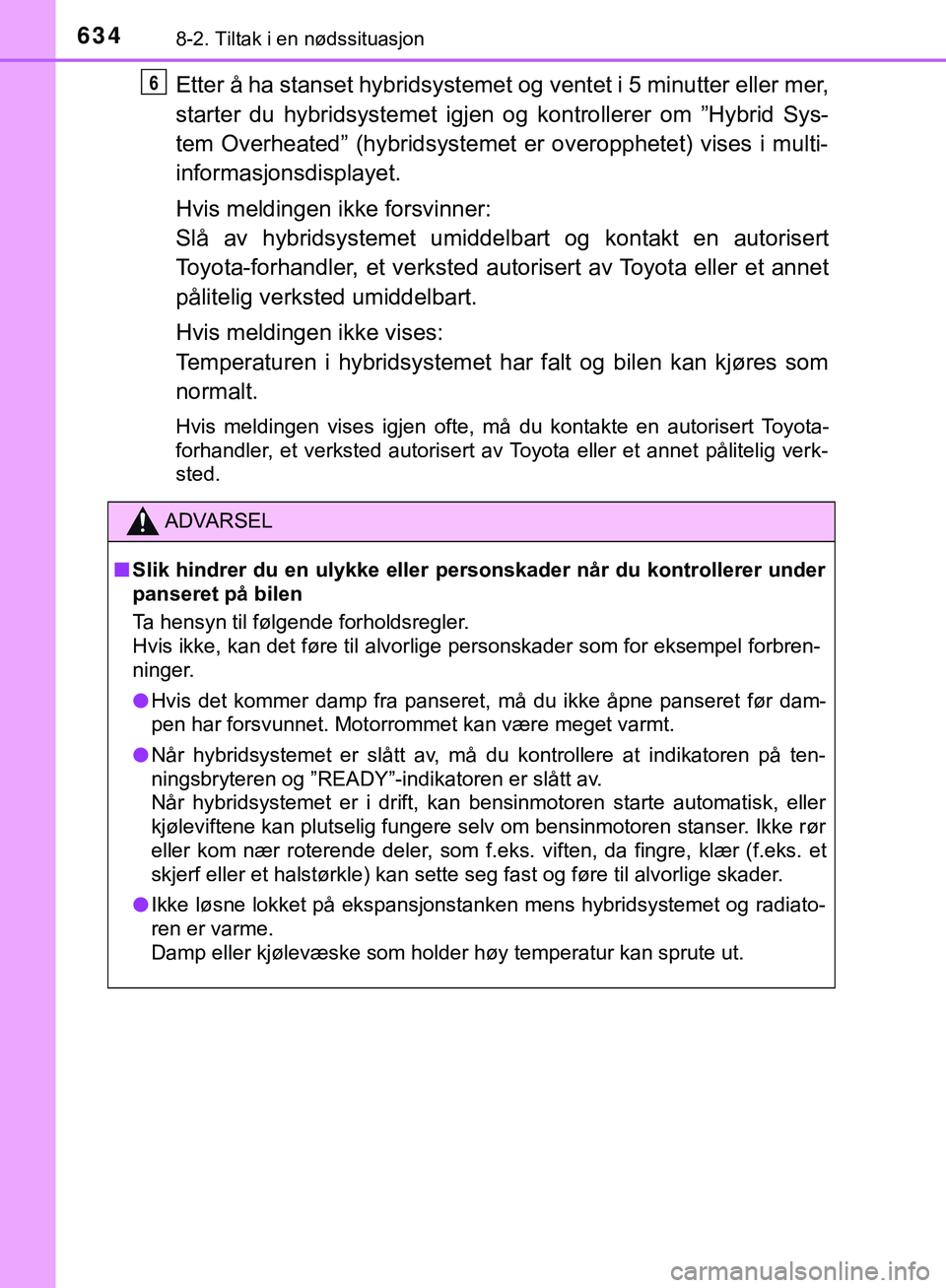

6348-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10576NO
Etter å ha stanset hybridsystemet og ventet i 5 minutter eller mer,
starter du hybridsystemet igjen og kontrollerer om ”Hybrid Sys-
tem Overheated” (hybridsystemet er overopphetet) vises i multi-
informasjonsdisplayet.
Hvis meldingen ikke forsvinner:
Slå av hybridsystemet umiddel bart og kontakt en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet
pålitelig verksted umiddelbart.
Hvis meldingen ikke vises:
Temperaturen i hybridsystemet har falt og bilen kan kjøres som
normalt.
Hvis meldingen vises igjen ofte, må du kontakte en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig verk-
sted.
ADVARSEL
n Slik hindrer du en ulykke eller personskader når du kontrollerer under
panseret på bilen
Ta hensyn til følgende forholdsregler.
Hvis ikke, kan det føre til alvorlige personskader som for eksempel forbren-
ninger.
l Hvis det kommer damp fra panseret, må du ikke åpne panseret før dam-
pen har forsvunnet. Motorrommet kan være meget varmt.
l Når hybridsystemet er slått av, må du kontrollere at indikatoren på ten-
ningsbryteren og ”READY”-indikatoren er slått av.
Når hybridsystemet er i drift, kan bensinmotoren starte automatisk, eller
kjøleviftene kan plutselig fungere selv om bensinmotoren stanser. Ikke rør
eller kom nær roterende deler, som f.eks. viften, da fingre, klær (f.eks. et
skjerf eller et halstørkle) kan sette seg fast og føre til alvorlige skader.
l Ikke løsne lokket på ekspansjonstanken mens hybridsystemet og radiato-
ren er varme.
Damp eller kjølevæske som holder høy temperatur kan sprute ut.
6
C-HR_HV_OM_Europe_OM10576NO.book Page 634 Thursday, May 3, 20 18 10:12 AM

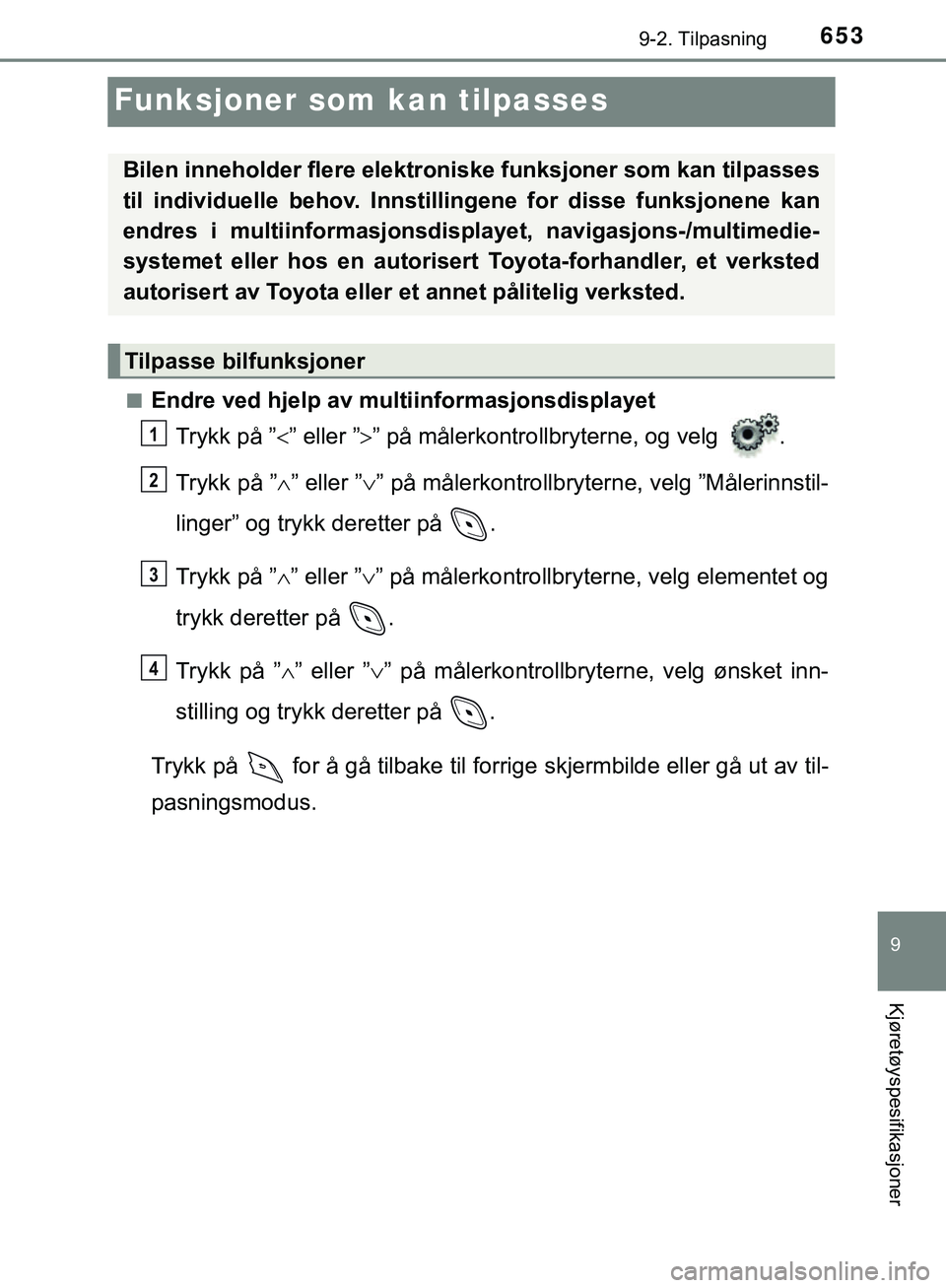

6539-2. Tilpasning
C-HR_HV_OM_Europe_OM10576NO
9
Kjøretøyspesifikasjoner
Funksjoner som kan tilpasses
nEndre ved hjelp av multiinformasjonsdisplayetTrykk på ” ” eller ” ” på målerkontrollbryterne, og velg .
Trykk på ” ” eller ” ” på målerkontrollbryterne, velg ”Målerinnstil-
linger” og trykk deretter på .
Trykk på ” ” eller ” ” på målerkontrollbryterne, velg elementet og
trykk deretter på .
Trykk på ” ” eller ” ” på målerkontrollbryterne, velg ønsket inn-
stilling og trykk deretter på .
Trykk på for å gå tilbake til forrige skjermbilde eller gå ut av til-
pasningsmodus.
Bilen inneholder flere elektroni ske funksjoner som kan tilpasses
til individuelle behov. Innstillingene for disse funksjonene kan
endres i multiinformasjonsdisplayet, navigasjons-/multimedie-
systemet eller hos en autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet pålitelig verksted.
Tilpasse bilfunksjoner
1
2
3
4
C-HR_HV_OM_Europe_OM10576NO.book Page 653 Thursday, May 3, 20 18 10:12 AM
