TOYOTA C-HR 2019 Kezelési útmutató (in Hungarian)

121
1

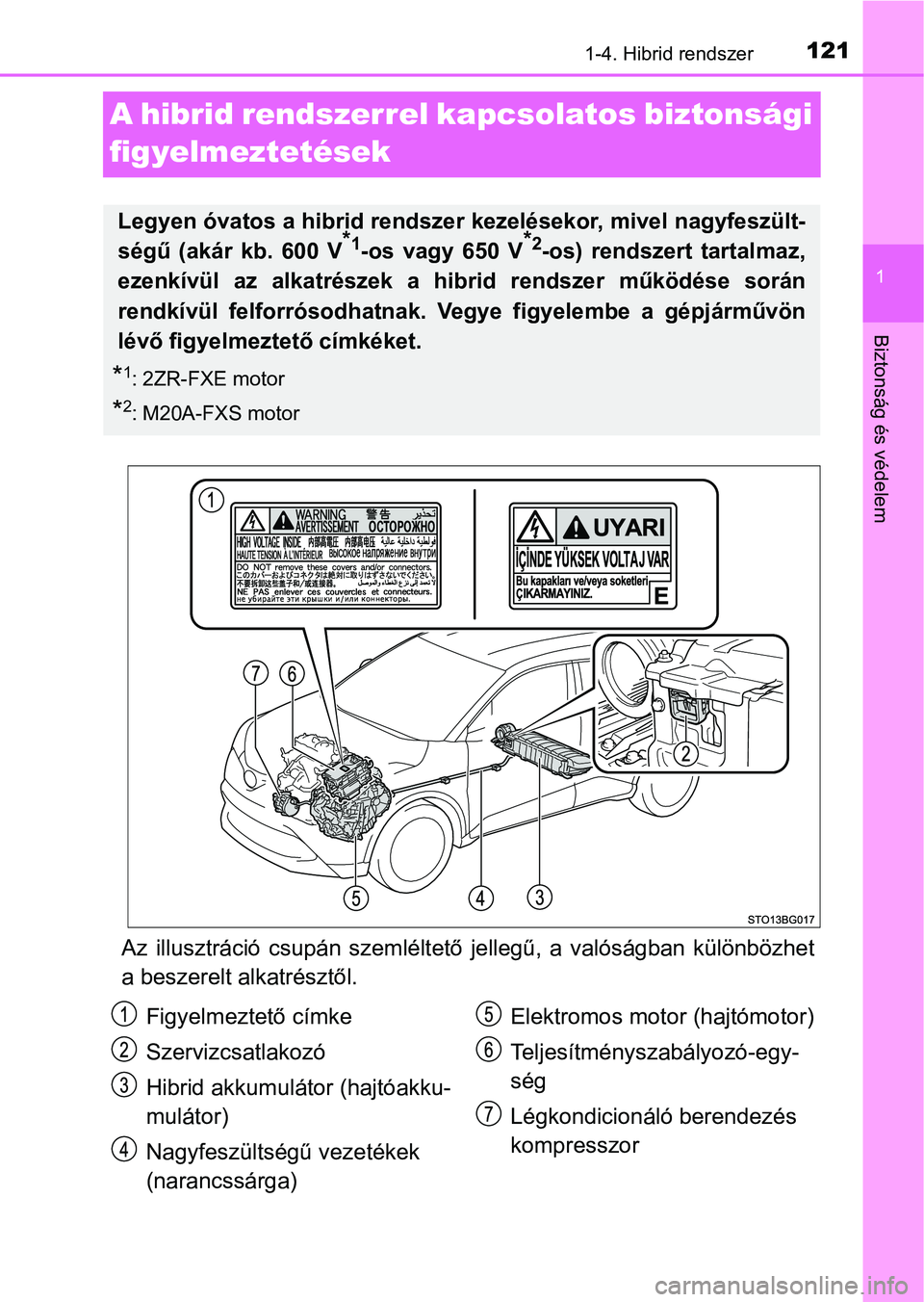

1-4. Hibrid rendszer
Biztonság és védelem
A hibrid rendszerrel kapcsolatos biztonsági
figyelmeztetések
Az illusztráció csupán szemléltet ő jellegű, a valóságban különbözhet
a beszerelt alkatrésztől.
Legyen óvatos a hibrid rendszer kezelésekor, mivel nagyfeszült-
ségű (akár kb. 600 V*1-os vagy 650 V*2-os) rendszert tartalmaz,
ezenkívül az alkatrészek a hibrid rendszer működése során
rendkívül felforrósodhatnak. Veg ye figyelembe a gépjárművön
lévő figyelmeztető címkéket.
*1: 2ZR-FXE motor
*2: M20A-FXS motor
Figyelmeztető címke
Szervizcsatlakozó
Hibrid akkumulátor (hajtóakku-
mulátor)
Nagyfeszültségű vezetékek
(narancssárga) Elektromos motor (hajtómotor)
Teljesítményszabályozó-egy-
ség
Légkondicionáló berendezés
kompresszor

1221-4. Hibrid rendszer

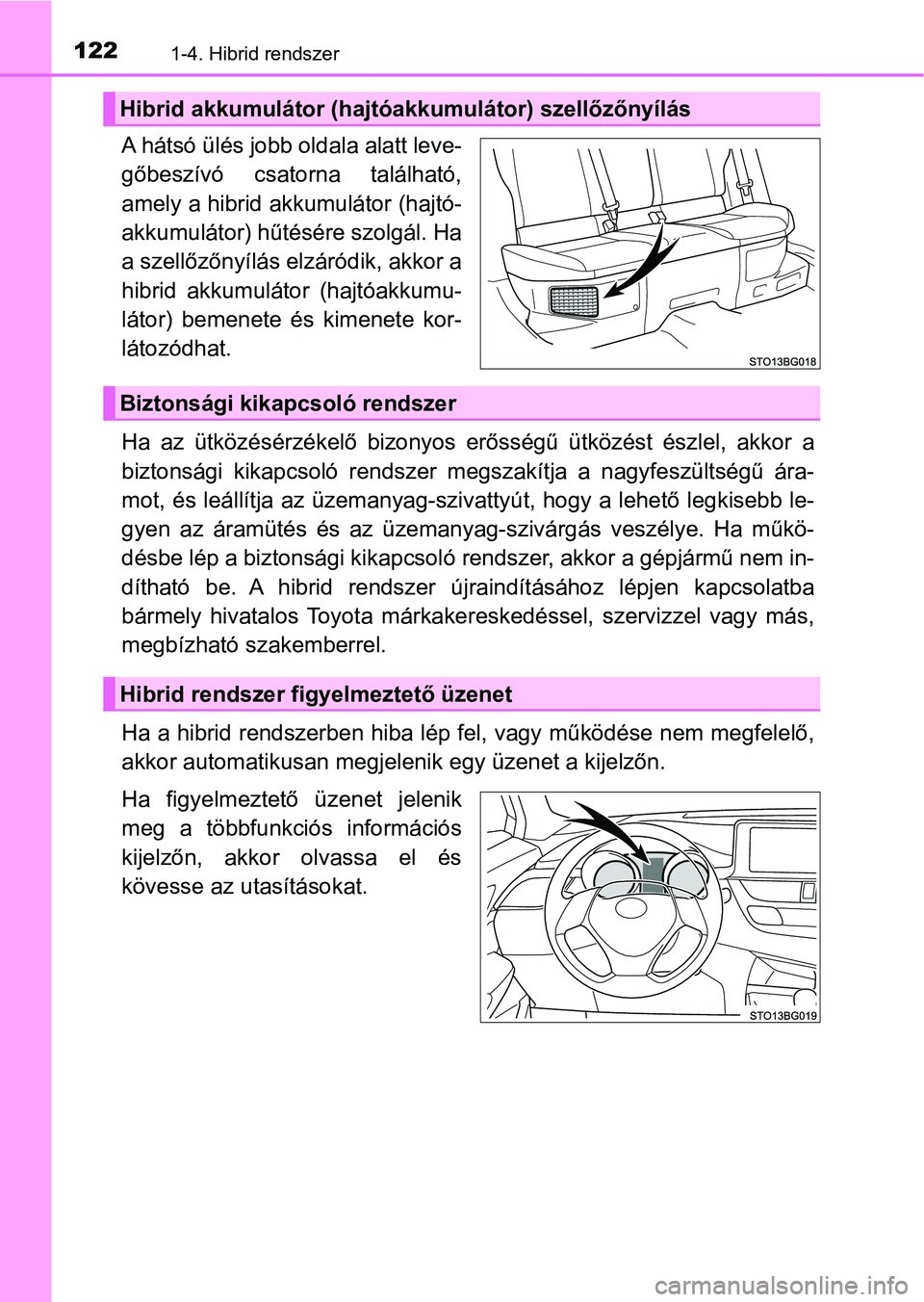

A hátsó ülés jobb oldala alatt leve-
gőbeszívó csatorna található,
amely a hibrid akkumulátor (hajtó-
akkumulátor) hűtésére szolgál. Ha
a szellőzőnyílás elzáródik, akkor a
hibrid akkumulátor (hajtóakkumu-
látor) bemenete és kimenete kor-
látozódhat.
Ha az ütközésérzékelő bizonyos e rősségű ütközést észlel, akkor a
biztonsági kikapcsoló rendszer m egszakítja a nagyfeszültségű ára-
mot, és leállítja az üzemanyag-szivattyút, hogy a lehető legkisebb le-
gyen az áramütés és az üzemanyag-szivárgás veszélye. Ha műkö-
désbe lép a biztonsági kikapcsoló rendszer, akkor a gépjármű ne m in-
dítható be. A hibrid rendszer ú jraindításához lépjen kapcsolatba
bármely hivatalos Toyota márkake reskedéssel, szervizzel vagy más,
megbízható szakemberrel.
Ha a hibrid rendszerben hiba lép fel, vagy működése nem megfelelő,
akkor automatikusan megjelenik egy üzenet a kijelzőn.
Ha figyelmeztető üzenet jelenik
meg a többfunkciós információs
kijelzőn, akkor olvassa el és
kövesse az utasításokat.
Hibrid akkumulátor (hajtóakk umulátor) szellőzőnyílás
Biztonsági kikapcsoló rendszer
Hibrid rendszer figyelmeztető üzenet

1231-4. Hibrid rendszer
1
Biztonság és védelem

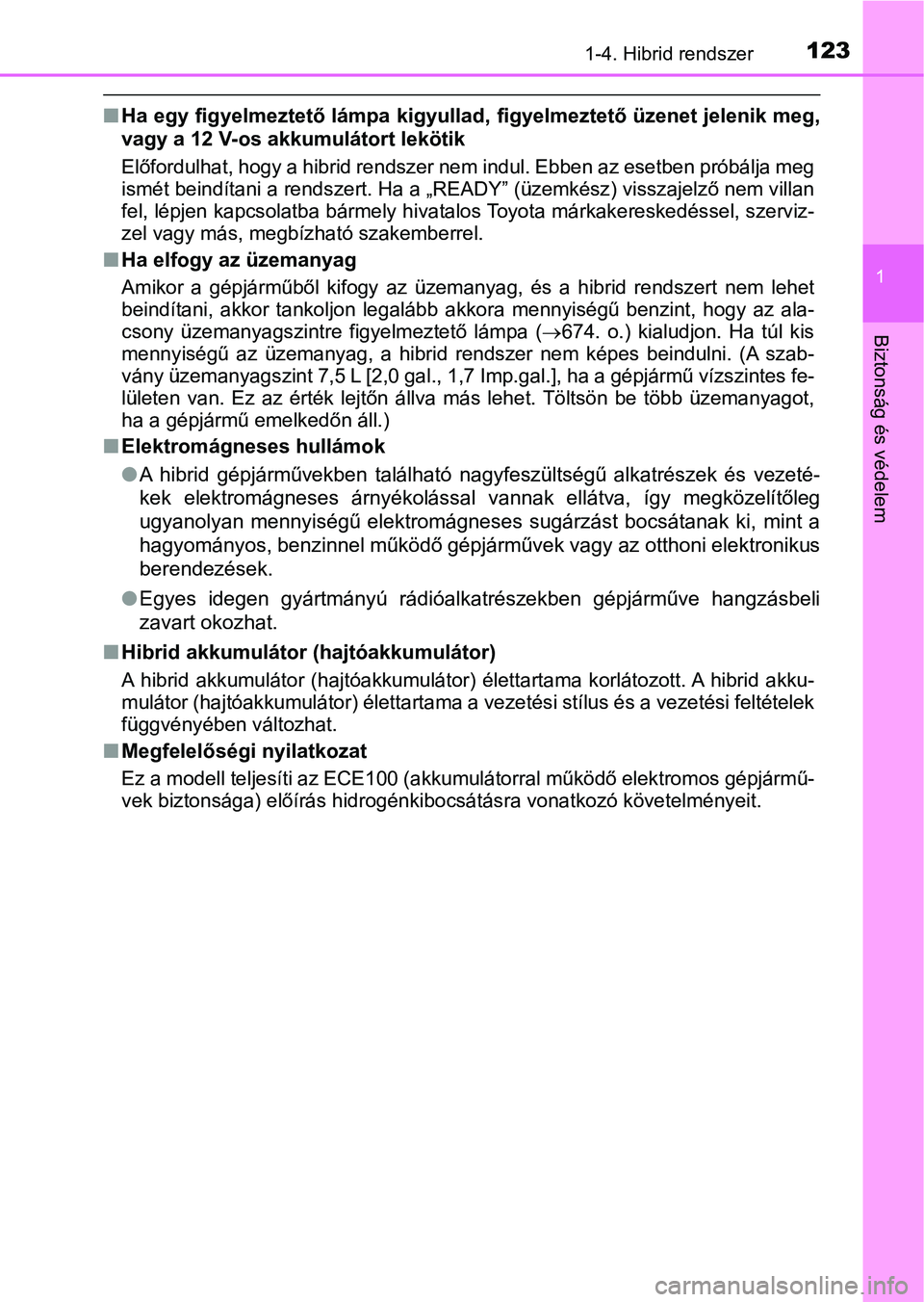

nHa egy figyelmeztető lámpa kigyullad, figyelmeztető üzenet jele nik meg,
vagy a 12 V-os akkumulátort lekötik
Előfordulhat, hogy a hibrid rendszer nem indul. Ebben az esetbe n próbálja meg
ismét beindítani a rendszert. Ha a „READY” (üzemkész) visszajel ző nem villan
fel, lépjen kapcsolatba bármely hivatalos Toyota márkakereskedéssel, szerviz-
zel vagy más, megbízható szakemberrel.
n Ha elfogy az üzemanyag
Amikor a gépjárműből kifogy az üzemanyag, és a hibrid rendszert nem lehet
beindítani, akkor tankoljon legalább akkora mennyiségű benzint, hogy az ala-
csony üzemanyagszintre figyelmeztető lámpa ( 674. o.) kialudjon. Ha túl kis
mennyiségű az üzemanyag, a hibri d rendszer nem képes beindulni. (A szab-
vány üzemanyagszint 7,5 L [2,0 gal., 1,7 Imp.gal.], ha a gépjár mű vízszintes fe-
lületen van. Ez az érték lejtőn állva más lehet. Töltsön be több üzemanyagot,
ha a gépjármű emelkedőn áll.)
n Elektromágneses hullámok
lA hibrid gépjárművekben található nagyfeszültségű alkatrészek é s vezeté-
kek elektromágneses árnyékolással vannak ellátva, így megközelí tőleg
ugyanolyan mennyiségű elektromágneses sugárzást bocsátanak ki, mint a
hagyományos, benzinnel működő gépjárművek vagy az otthoni elekt ronikus
berendezések.
l Egyes idegen gyártmányú rádióalkatrészekben gépjárműve hangzásb eli
zavart okozhat.
n Hibrid akkumulátor (hajtóakkumulátor)
A hibrid akkumulátor (hajtóakkumulátor) élettartama korlátozott . A hibrid akku-
mulátor (hajtóakkumulátor) élettartama a vezetési stílus és a v ezetési feltételek
függvényében változhat.
n Megfelelőségi nyilatkozat
Ez a modell teljesíti az ECE100 (a kkumulátorral működő elektromos gépjármű-
vek biztonsága) előírás hidrogénkibocsátásra vonatkozó követelményeit.

1241-4. Hibrid rendszer
VIGYÁZAT!

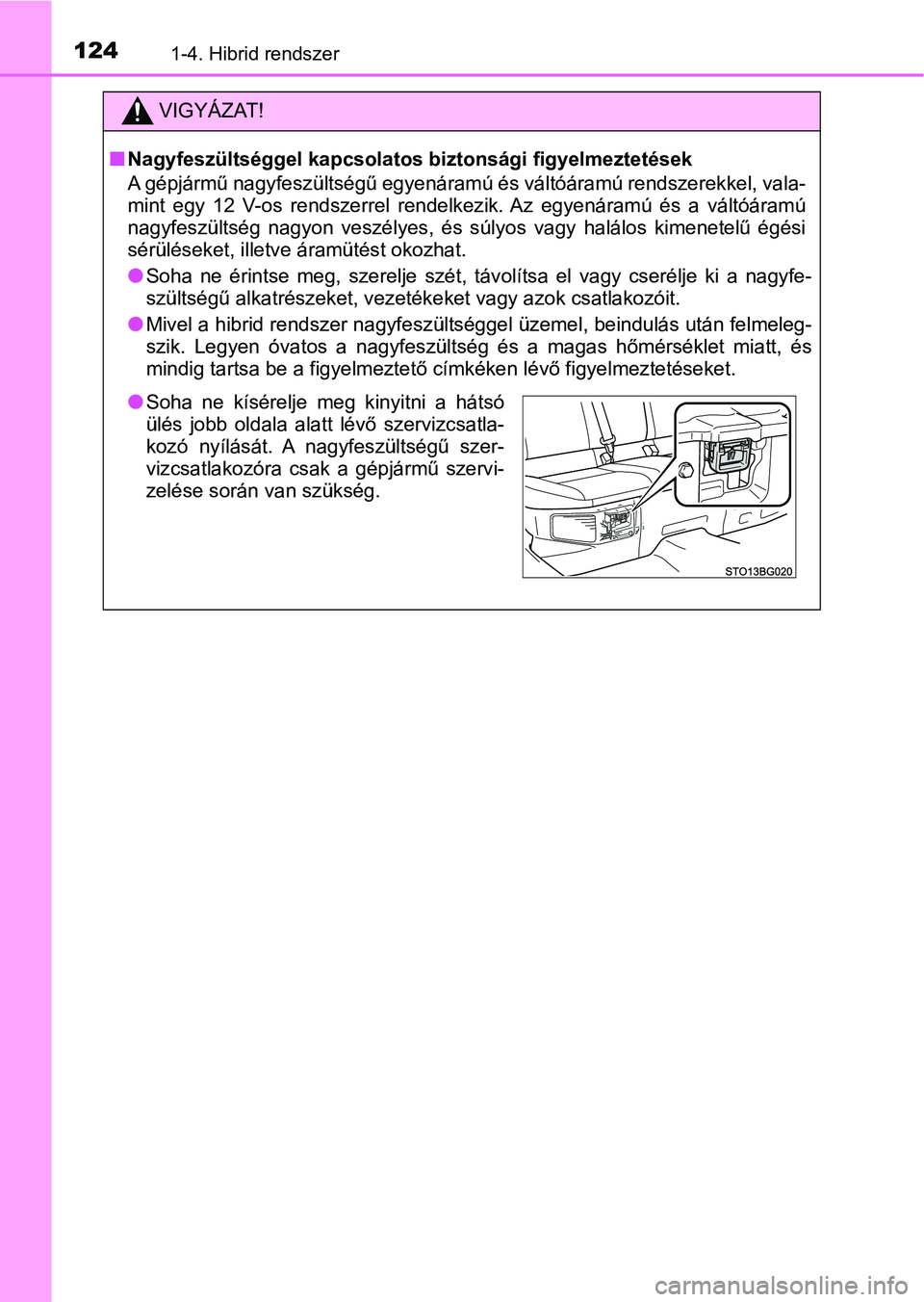

nNagyfeszültséggel kapcsolatos biztonsági figyelmeztetések
A gépjármű nagyfeszültségű egyenáramú és váltóáramú rendszerekk el, vala-
mint egy 12 V-os rendszerrel rendelkezik. Az egyenáramú és a vá ltóáramú
nagyfeszültség nagyon veszélyes, és súlyos vagy halálos kimenet elű égési
sérüléseket, illetve áramütést okozhat.
lSoha ne érintse meg, szerelje szét, távolítsa el vagy cserélje ki a nagyfe-
szültségű alkatrészeket, vezeték eket vagy azok csatlakozóit.
lMivel a hibrid rendszer nagyfesz ültséggel üzemel, beindulás után felmeleg-
szik. Legyen óvatos a nagyfeszül tség és a magas hőmérséklet mia tt, és
mindig tartsa be a figyelmeztet ő címkéken lévő figyelmeztetések et.
lSoha ne kísérelje meg kinyitni a hátsó
ülés jobb oldala alatt lévő szervizcsatla-
kozó nyílását. A nagyfeszültségű szer-
vizcsatlakozóra csak a gépjármű szervi-
zelése során van szükség.

1251-4. Hibrid rendszer
1
Biztonság és védelem

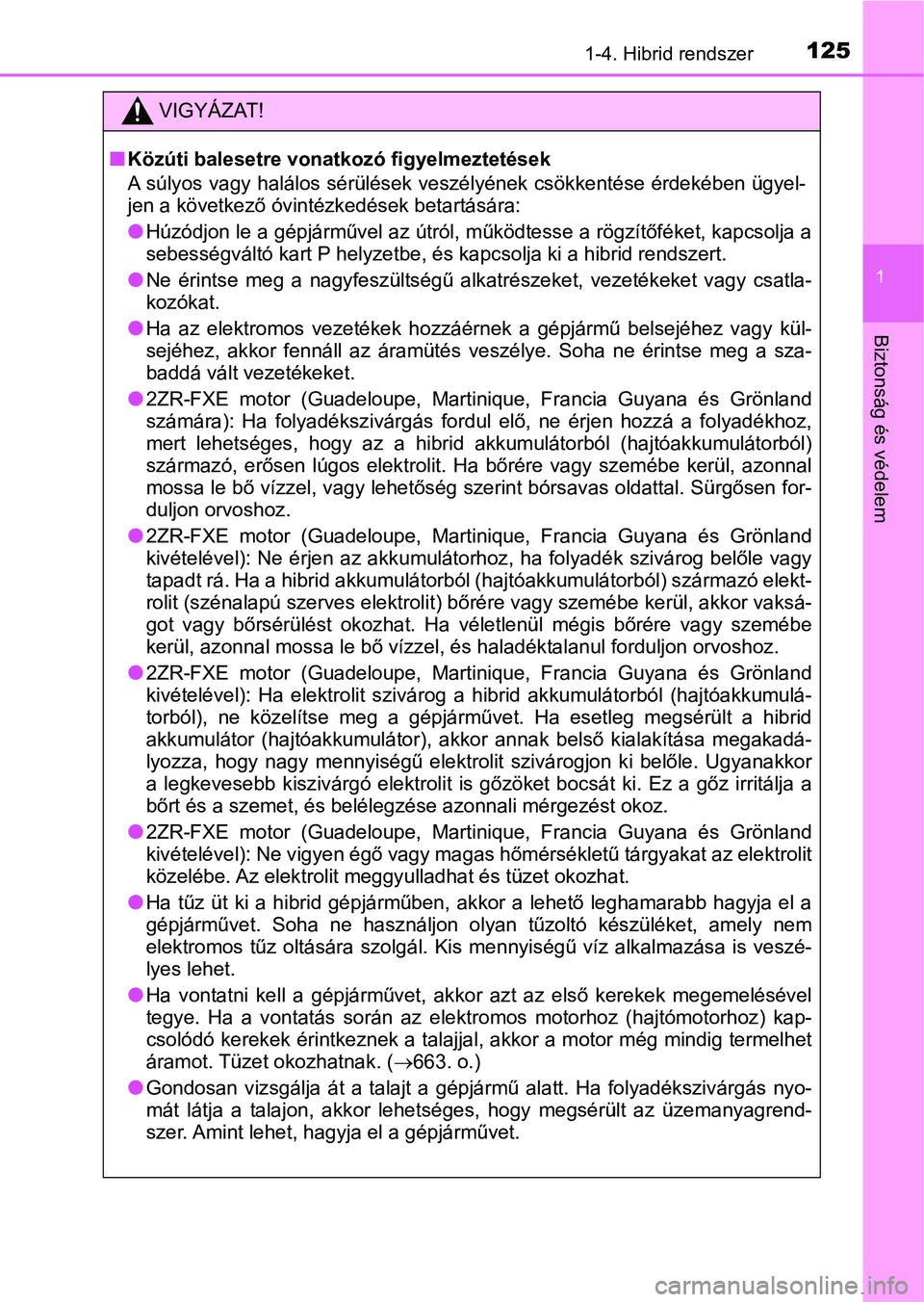

VIGYÁZAT!
nKözúti balesetre vonatkozó figyelmeztetések
A súlyos vagy halálos sérülések veszélyének csökkentése érdekéb en ügyel-
jen a következő óvintézkedések betartására:
lHúzódjon le a gépjárművel az útról, működtesse a rögzítőféket, kapcsolja a
sebességváltó kart P helyzetbe, és kapcsolja ki a hibrid rendsz ert.
lNe érintse meg a nagyfeszültségű alkatrészeket, vezetékeket vag y csatla-
kozókat.
lHa az elektromos vezetékek hoz záérnek a gépjármű belsejéhez vag y kül-
sejéhez, akkor fennáll az áramütés veszélye. Soha ne érintse me g a sza-
baddá vált vezetékeket.
l2ZR-FXE motor (Guadeloupe, Martinique, Francia Guyana és Grönland
számára): Ha folyadéksz ivárgás fordul elő, ne érjen hozzá a fol yadékhoz,
mert lehetséges, hogy az a hibrid akkumulátorból (hajtóakkumulá torból)
származó, erősen lúgos elektroli t. Ha bőrére vagy szemébe kerül, azonnal
mossa le bő vízzel, vagy lehetős ég szerint bórsavas oldattal. Sürgősen for-
duljon orvoshoz.
l2ZR-FXE motor (Guadeloupe, Martinique, Francia Guyana és Grönland
kivételével): Ne érjen az akkumulátorhoz, ha folyadék szivárog belőle vagy
tapadt rá. Ha a hibrid akkumulátorból (hajtóakkumulátorból) szá rmazó elekt-
rolit (szénalapú szerves elektrol it) bőrére vagy szemébe kerül, akkor vaksá-
got vagy bőrsérülést okozhat. Ha véletlenül mégis bőrére vagy szemébe
kerül, azonnal mossa le bő vízz el, és haladéktalanul forduljon orvoshoz.
l2ZR-FXE motor (Guadeloupe, Martinique, Francia Guyana és Grönland
kivételével): Ha elektrolit szivá rog a hibrid akkumulátorból (hajtóakkumulá-
torból), ne közelítse meg a gépjárművet. Ha esetleg megsérült a hibrid
akkumulátor (hajtóakkumulátor), akkor annak belső kialakítása m egakadá-
lyozza, hogy nagy mennyiségű elektr olit szivárogjon ki belőle. Ugyanakkor
a legkevesebb kiszivárgó elektrolit is gőzöket bocsát ki. Ez a gőz irritálja a
bőrt és a szemet, és belélegz ése azonnali mérgezést okoz.
l2ZR-FXE motor (Guadeloupe, Martinique, Francia Guyana és Grönland
kivételével): Ne vigyen égő vagy magas hőmérsékletű tárgyakat a z elektrolit
közelébe. Az elektrolit meggy ulladhat és tüzet okozhat.
lHa tűz üt ki a hibrid gépjárműben, akkor a lehető leghamarabb h agyja el a
gépjárművet. Soha ne használjon olyan tűzoltó készüléket, amely nem
elektromos tűz oltásár a szolgál. Kis mennyiségű víz alkalmazása is veszé-
lyes lehet.
lHa vontatni kell a gépjárművet, akkor azt az első kerekek megem elésével
tegye. Ha a vontatás során az ele ktromos motorhoz (hajtómotorhoz) kap-
csolódó kerekek érintkeznek a tal ajjal, akkor a motor még mindig termelhet
áramot. Tüzet okozhatnak. ( 663. o.)
lGondosan vizsgálja át a talajt a gépjármű alatt. Ha folyadékszivárgás nyo-
mát látja a talajon, akkor lehet séges, hogy megsérült az üzemanyagrend-
szer. Amint lehet, hagyja el a gépjárművet.

1261-4. Hibrid rendszer
VIGYÁZAT!

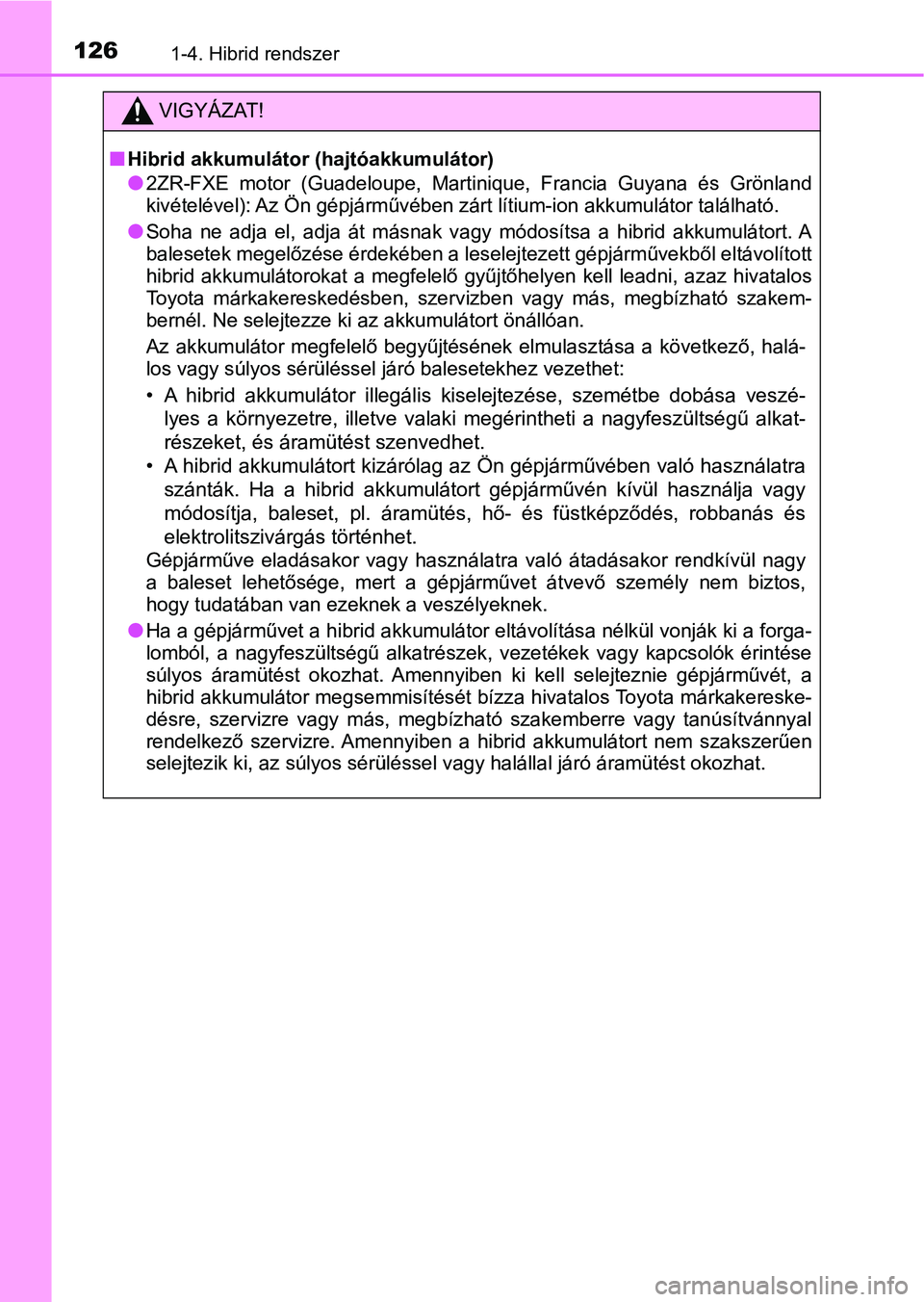

nHibrid akkumulátor (hajtóakkumulátor)
l2ZR-FXE motor (Guadeloupe, Martinique, Francia Guyana és Grönland
kivételével): Az Ön gépjárművében zárt lítium-ion akkumulátor található.
lSoha ne adja el, adja át másnak v agy módosítsa a hibrid akkumulátort. A
balesetek megelőzése érdekében a leselejtezett gépjárművekből eltávolított
hibrid akkumulátorokat a megfelelő gyűjtőhelyen kell leadni, azaz hivatalos
Toyota márkakereskedésben, szerv izben vagy más, megbízható szakem-
bernél. Ne selejtezze ki az akkumulátort önállóan.
Az akkumulátor megfelelő begyűjté sének elmulasztása a következő, halá-
los vagy súlyos sérüléssel járó balesetekhez vezethet:
• A hibrid akkumulátor illegális kiselejtezése, szemétbe dobása veszé-
lyes a környezetre, illetve valaki megérintheti a nagyfeszültsé gű alkat-
részeket, és áramütést szenvedhet.
• A hibrid akkumulátort kizárólag az Ön gépjárművében való haszn álatra
szánták. Ha a hibrid akkumulátort gépjárművén kívül használja v agy
módosítja, baleset, pl. áramütés, hő- és füstképződés, robbanás és
elektrolitszivárgás történhet.
Gépjárműve eladásakor vagy haszn álatra való átadásakor rendkívül nagy
a baleset lehetősége, mert a gépjárművet átvevő személy nem biz tos,
hogy tudatában van ezeknek a veszélyeknek.
lHa a gépjárművet a hibrid akkumulátor eltávolítása nélkül vonjá k ki a forga-
lomból, a nagyfeszültségű alkatré szek, vezetékek vagy kapcsolók érintése
súlyos áramütést okozhat. Amennyiben ki kell selejteznie gépjár művét, a
hibrid akkumulátor megsemmisítését bízza hivatalos Toyota márka kereske-
désre, szervizre vagy más, megbízható szakemberre vagy tanúsítv ánnyal
rendelkező szervizre. Amennyiben a hibrid akkumulátort nem szakszerűen
selejtezik ki, az súlyos sérülés sel vagy halállal járó áramütés t okozhat.

1271-4. Hibrid rendszer
1
Biztonság és védelem
FIGYELEM

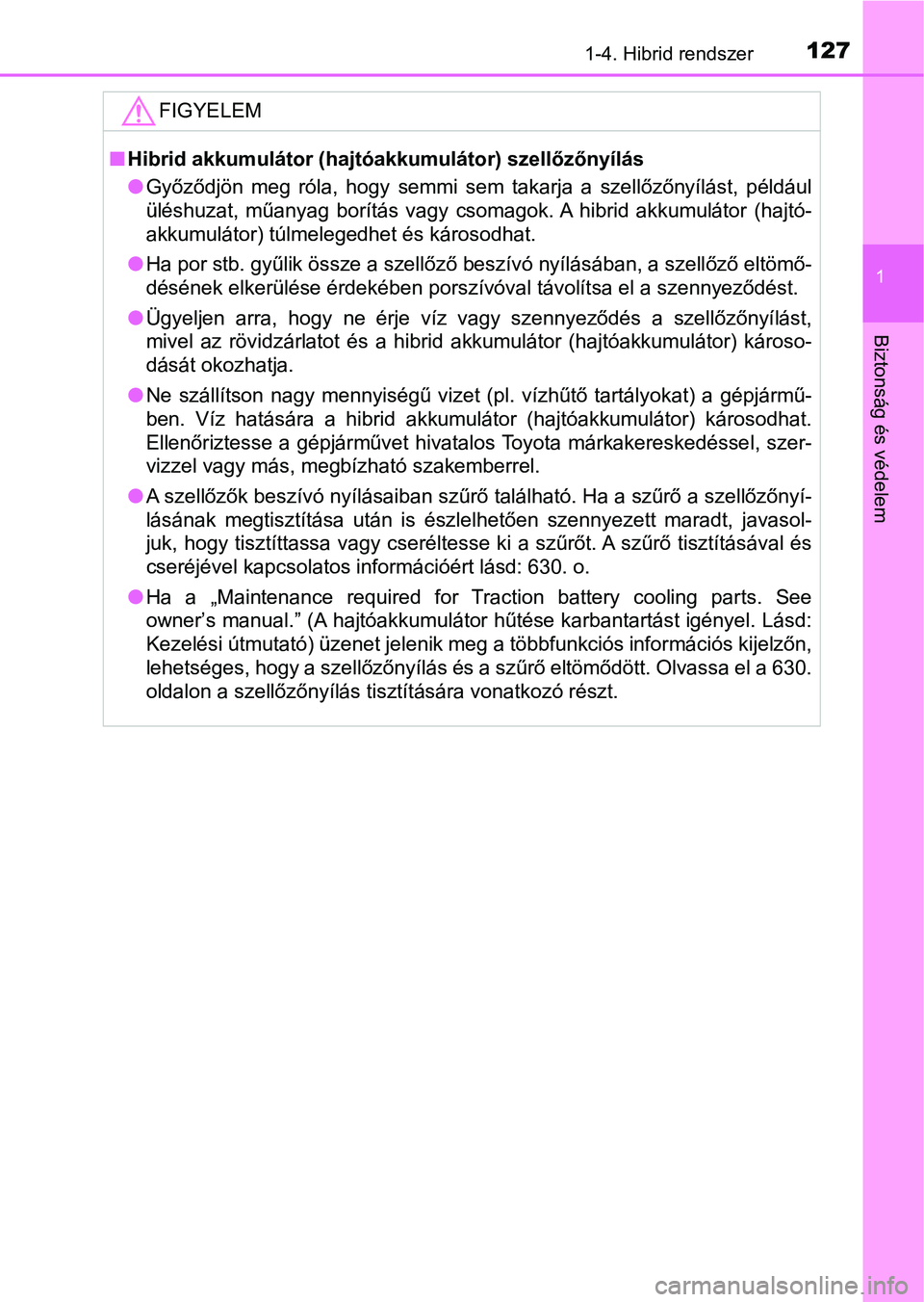

nHibrid akkumulátor (hajtóakkumulátor) szellőzőnyílás
lGyőződjön meg róla, hogy semmi sem takarja a szellőzőnyílást, p éldául
üléshuzat, műanyag borítás vagy csomagok. A hibrid akkumulátor (hajtó-
akkumulátor) túlmelegedhet és károsodhat.
l Ha por stb. gyűlik össze a szellőző beszívó nyílásában, a szell őző eltömő-
désének elkerülése érdekében porszívóval távolítsa el a szennyeződést.
l Ügyeljen arra, hogy ne érje víz vagy szennyeződés a szellőzőnyí lást,
mivel az rövidzárlatot és a hibrid akkumulátor (hajtóakkumulátor) károso-
dását okozhatja.
l Ne szállítson nagy mennyiségű vizet (pl. vízhűtő tartályokat) a gépjármű-
ben. Víz hatására a hibrid akkumulátor (hajtóakkumulátor) káros odhat.
Ellenőriztesse a gépjárművet hivatalos Toyota márkakereskedésse l, szer-
vizzel vagy más, megbízható szakemberrel.
l A szellőzők beszívó nyílásaiban szűrő található. Ha a szűrő a s zellőzőnyí-
lásának megtisztítása után is észlelhetően szennyezett maradt, javasol-
juk, hogy tisztíttassa vagy cseréltesse ki a szűrőt. A szűrő ti sztításával és
cseréjével kapcsolatos információért lásd: 630. o.
l Ha a „Maintenance required for Traction battery cooling parts. See
owner’s manual.” (A hajtóakkumulátor hűtése karbantartást igényel. Lásd:
Kezelési útmutató) üzenet jelenik meg a többfunkciós információ s kijelzőn,
lehetséges, hogy a szellőzőnyílás és a szűrő eltömődött. Olvass a el a 630.
oldalon a szellőzőnyílás tisztítására vonatkozó részt.

1281-5. Lopásgátló rendszer

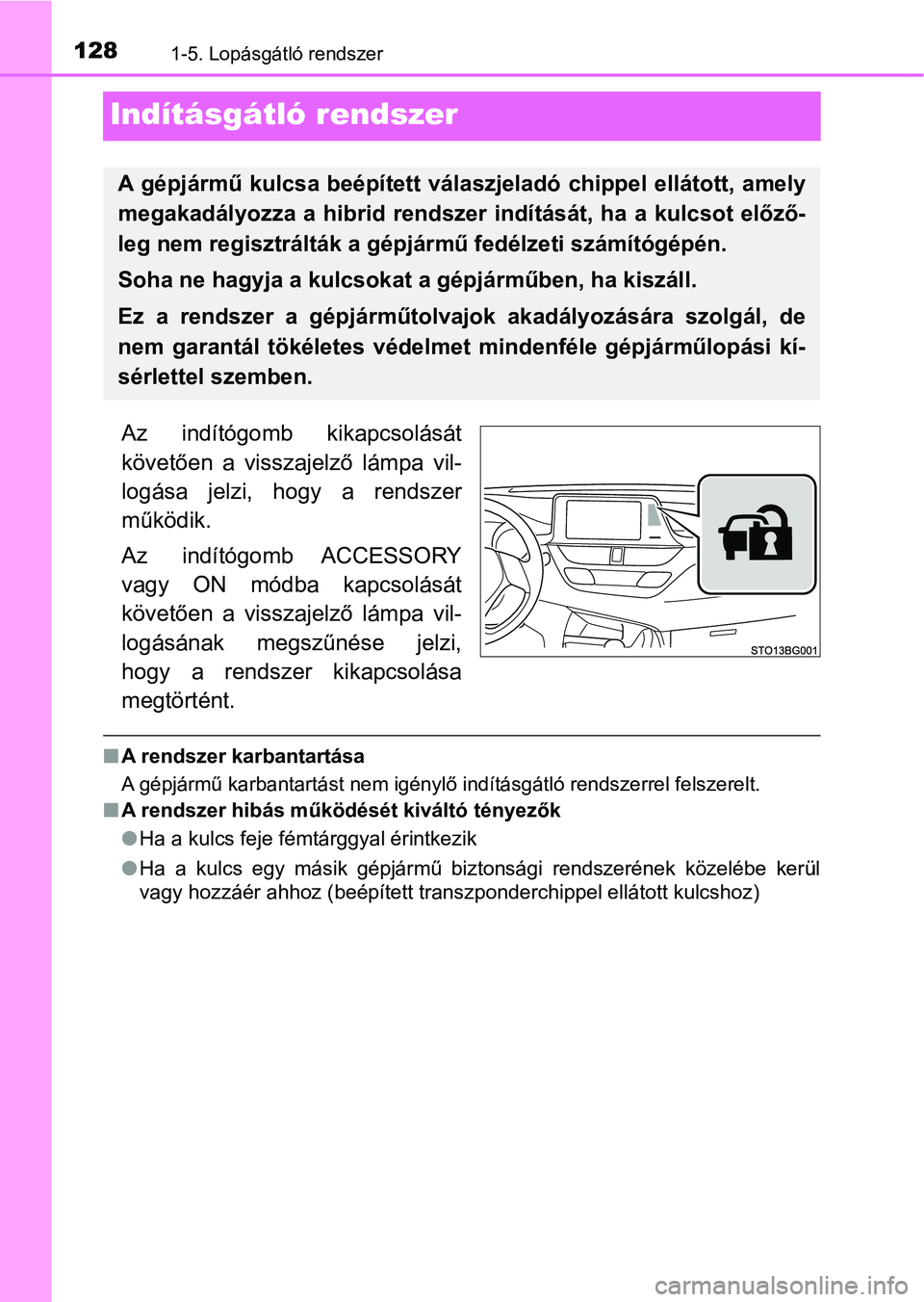

Indításgátló rendszer
Az indítógomb kikapcsolását
követően a visszajelző lámpa vil-
logása jelzi, hogy a rendszer
működik.
Az indítógomb ACCESSORY
vagy ON módba kapcsolását
követően a visszajelző lámpa vil-
logásának megszűnése jelzi,
hogy a rendszer kikapcsolása
megtörtént.
nA rendszer karbantartása
A gépjármű karbantartást nem igény lő indításgátló rendszerrel felszerelt.
nA rendszer hibás működését kiváltó tényezők
lHa a kulcs feje fémtárggyal érintkezik
l Ha a kulcs egy másik gépjármű biztonsági rendszerének közelébe kerül
vagy hozzáér ahhoz (beépített transzponderchippel ellátott kulcshoz)
A gépjármű kulcsa beépített vál aszjeladó chippel ellátott, amely
megakadályozza a hibri d rendszer indítását, ha a kulcsot előző-
leg nem regisztrálták a gépjár mű fedélzeti számítógépén.
Soha ne hagyja a kulcsokat a gépjárműben, ha kiszáll.
Ez a rendszer a gépjárműtolvaj ok akadályozására szolgál, de
nem garantál tökéletes védelmet mindenféle gépjárműlopási kí-
sérlettel szemben.

1291-5. Lopásgátló rendszer
1
Biztonság és védelem

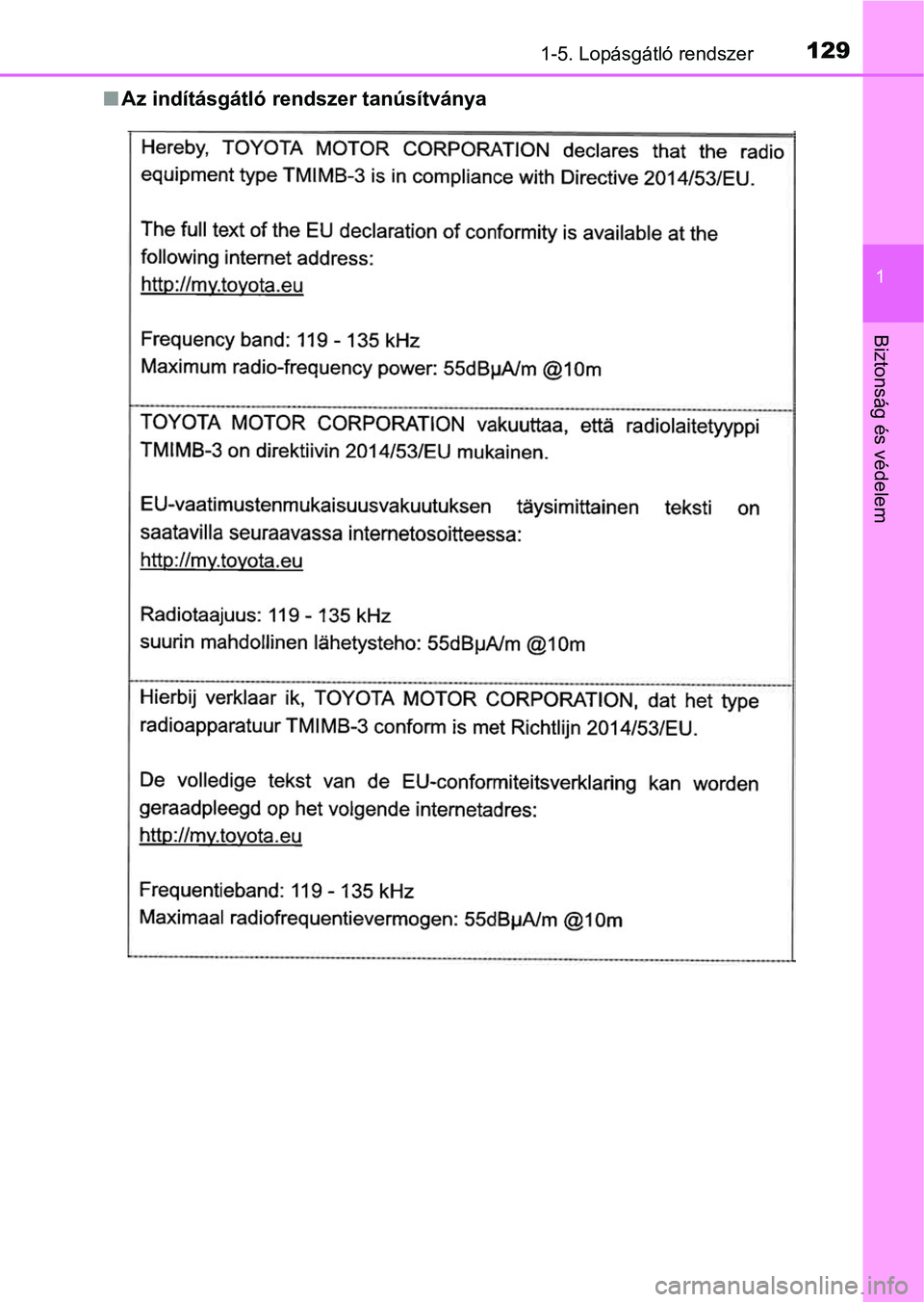

nAz indításgátló rendszer tanúsítványa

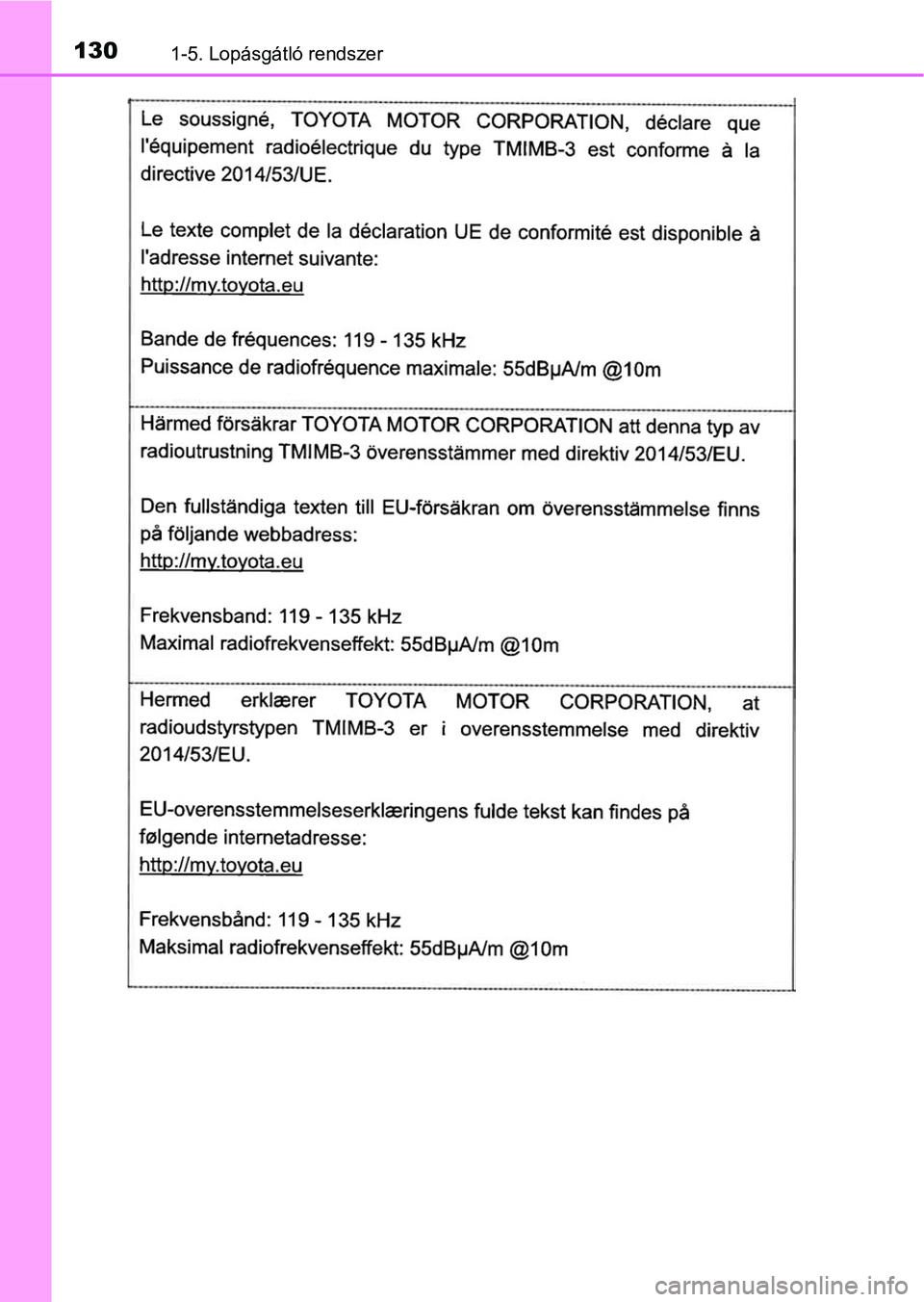

1301-5. Lopásgátló rendszer
