6416-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Ellenőrizze, hogy kiolvadt-e a biztosíték.Normál biztosíték
Kiolvadt biztosíték
Az „E” típus kivételével:
A kiolvadt biztosítékot cserélje ki megfelelő áramerősség-érték ű, új biztosí-
tékra. Az áramerősség értéke a biztosítékdoboz fedelén találhat ó.
„E” típus:
Forduljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más,
megbízható szakemberhez.
4
„A” típus„B” típus
„C” típus„D” típus
„E” típus

6426-3. Karbantartás saját kivitelezésben

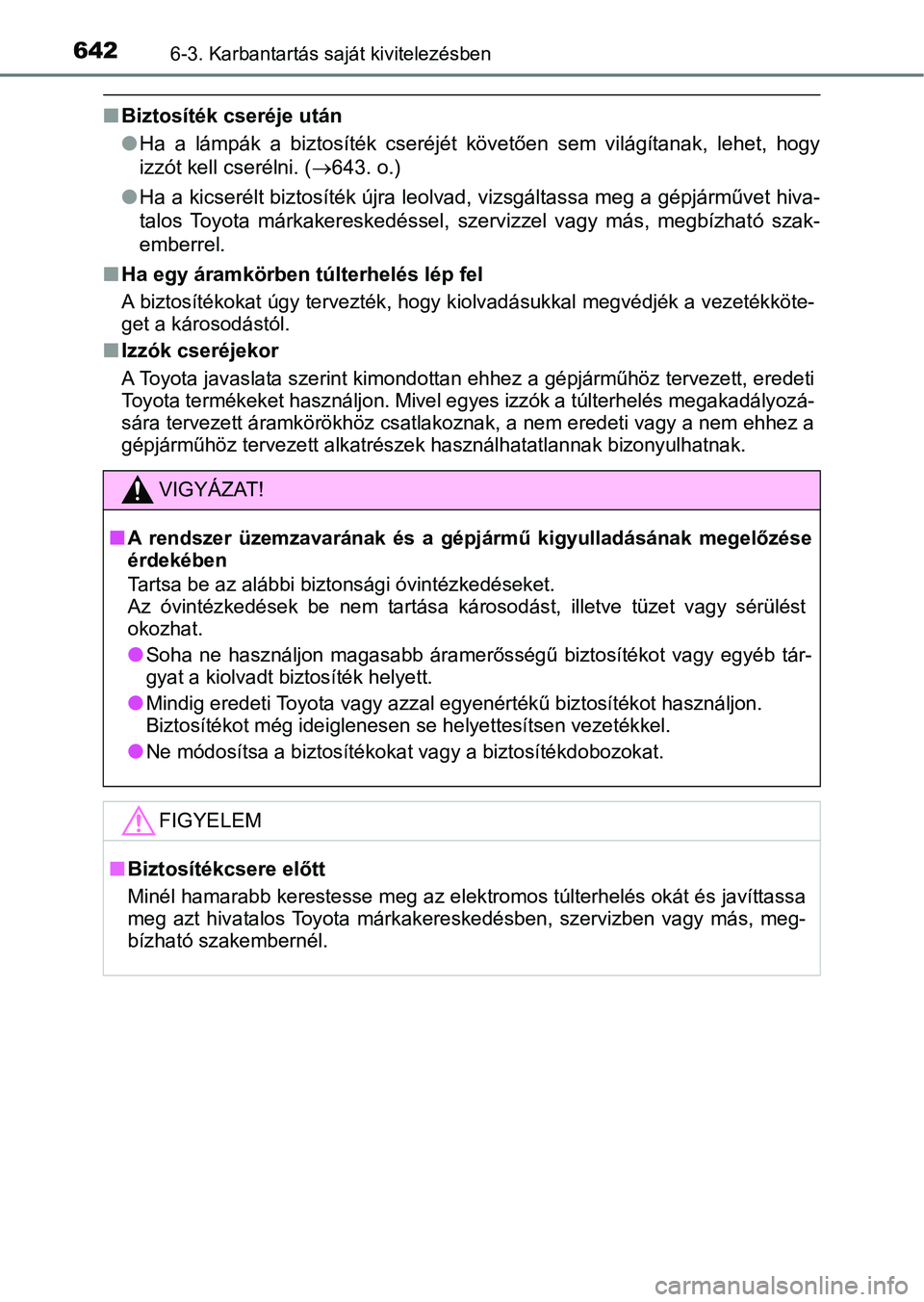

nBiztosíték cseréje után
lHa a lámpák a biztosíték cseréjét követően sem világítanak, leh et, hogy
izzót kell cserélni. ( 643. o.)
l Ha a kicserélt biztosíték újra leolvad, vizsgáltassa meg a gépj árművet hiva-
talos Toyota márkakereskedéssel, szervizzel vagy más, megbízhat ó szak-
emberrel.
n Ha egy áramkörben túlterhelés lép fel
A biztosítékokat úgy tervezték , hogy kiolvadásukkal megvédjék a vezetékköte-
get a károsodástól.
n Izzók cseréjekor
A Toyota javaslata szerint kimondottan ehhez a gépjárműhöz terv ezett, eredeti
Toyota termékeket használjon. Miv el egyes izzók a túlterhelés megakadályozá-
sára tervezett áramkörökhöz csa tlakoznak, a nem eredeti vagy a nem ehhez a
gépjárműhöz tervezett alkatrészek használhatatlannak bizonyulhatnak.
VIGYÁZAT!
nA rendszer üzemzavarának és a gépj ármű kigyulladásának megelőzése
érdekében
Tartsa be az alábbi bizto nsági óvintézkedéseket.
Az óvintézkedések be nem tartása károsodást, illetve tüzet vagy sérülést
okozhat.
lSoha ne használjon magasabb áramer ősségű biztosítékot vagy egyéb tár-
gyat a kiolvadt biztosíték helyett.
lMindig eredeti Toyota vagy azzal egyenértékű biztosítékot használjon.
Biztosítékot még ideiglenesen se helyettesítsen vezetékkel.
lNe módosítsa a biztosítékokat vagy a biztosítékdobozokat.
FIGYELEM
nBiztosítékcsere előtt
Minél hamarabb kerestesse meg az elektromos túlterhelés okát és javíttassa
meg azt hivatalos Toyota márkakereskedésben, szervizben vagy má s, meg-
bízható szakembernél.

6436-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Izzók
Ellenőrizze a kicserélendő izzó watt-teljesítményét. (757. o.)
nElöl
A következő izzókat Ön is kicserélheti. A csere nehézsége az
egyes izzók esetén más és más. Mivel fennáll az alkatrészek ká-
rosodásának veszélye, javasoljuk, hogy a cserét bármely hivata-
los Toyota márkakereskedésben, szervizben vagy más, megbíz-
ható szakembernél végeztesse el.
Izzócsere előkészületei
Izzók beépítési helye
Első irányjelző lá mpák (izzós típus)
Első ködlámpák (az izzótípus felszereltségétől függően)
Oldalsó irányjelző lámpák

6446-3. Karbantartás saját kivitelezésben
nHátul
Hátsó irányjelző lámpák (izzós típus)
Féklámpák/hátsó helyzetjelző lámpák ( izzós típus)
Tolatólámpák (izzós típus)
Rendszámtábla-világítás
Hátsó ködlámpa (izzós típus)

6456-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
nElső ködlámpák (az izzótípus felszereltségétől függően)
Vegye ki a 2 csavart és a
rögzítőt, és részben vegye le
a kerékdoblemezt.
Húzza ki a csatlakozót a zár-
kioldó megnyomásával.
Forgassa az izzó foglalatát
az óra járásával ellenkező
irányba, és vegye ki.
Izzók cseréje
1
2
3

6466-3. Karbantartás saját kivitelezésben
Helyezzen be új izzót.
Igazítsa be az izzón lévő 3 kiálló
részt a kerethez, és helyezze be
az izzót. Csavarja be az óramu-
tató járásával megegyező irány-
ban, és rögzítse az izzó
foglalatát.
Szerelje be a csatlakozót.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e,
kapcsolja be az első ködlámpá-
kat, és szemrevételezéses
ellenőrzéssel győződjön meg
arról, hogy esetleges helytelen
szerelés miatt nem észlelhető-e
a fény kiszűrődése.
Szerelje vissza a kerékdoble-
mezt, a 2 csavart és a rögzí-
tőt.
Győződjön meg arról, hogy a
kerékdoblemez rögzítve van-e a
lökhárító belső oldalához.
4
5
6

6476-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
nElső irányjelző lámpák (izzós típus)
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3

6486-3. Karbantartás saját kivitelezésben
nHátsó irányjelző lámpák (izzós típus) és stoplámpák/hátsó
helyzetjelző lámpák (izzós típus)Nyissa ki a csomagtérajtót,
és távolítsa el a borítást.
A gépjármű sérülésének meg-
előzése érdekében csavarjon
ragasztószalagot a laposfejű
csavarhúzóra.
Vegye ki a két csavart, majd
húzza a világítóegységet a
gépjármű hátsó részének irá-
nyába, hogy ki tudja venni.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.Hátsó irányjelző lámpák
Féklámpák/hátsó helyzet-
jelző lámpák
Vegye ki az izzót. Hátsó irányjelző lámpák
Féklámpák/hátsó helyzet-
jelző lámpák
Az izzó visszarakásakor fordított sorrendben hajtsa végre a .
és a . lépést.
1
2
3
4
53
4

6496-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Rakja be a lámpaegységet.
Beszereléskor igazítsa a lámpa-
egység sínjeit ( ) és a lábait
( ) a lámpaegységen a felfüg-
gesztéshez.
Helyezze be a 2 csavart.
Helyezze fel a borítást.
6
7
8

6506-3. Karbantartás saját kivitelezésben
nTolatólámpák (izzós típus)Nyissa ki a csomagtérajtót,
és távolítsa el a borítást.
A gépjármű sérülésének meg-
előzése érdekében csavarjon
ragasztószalagot a laposfejű
csavarhúzóra.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3
4
