Page 741 of 822

TOYOTA C-HR 2020  Betriebsanleitungen (in German) 7397-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
7
Beim Auftreten einer Störung

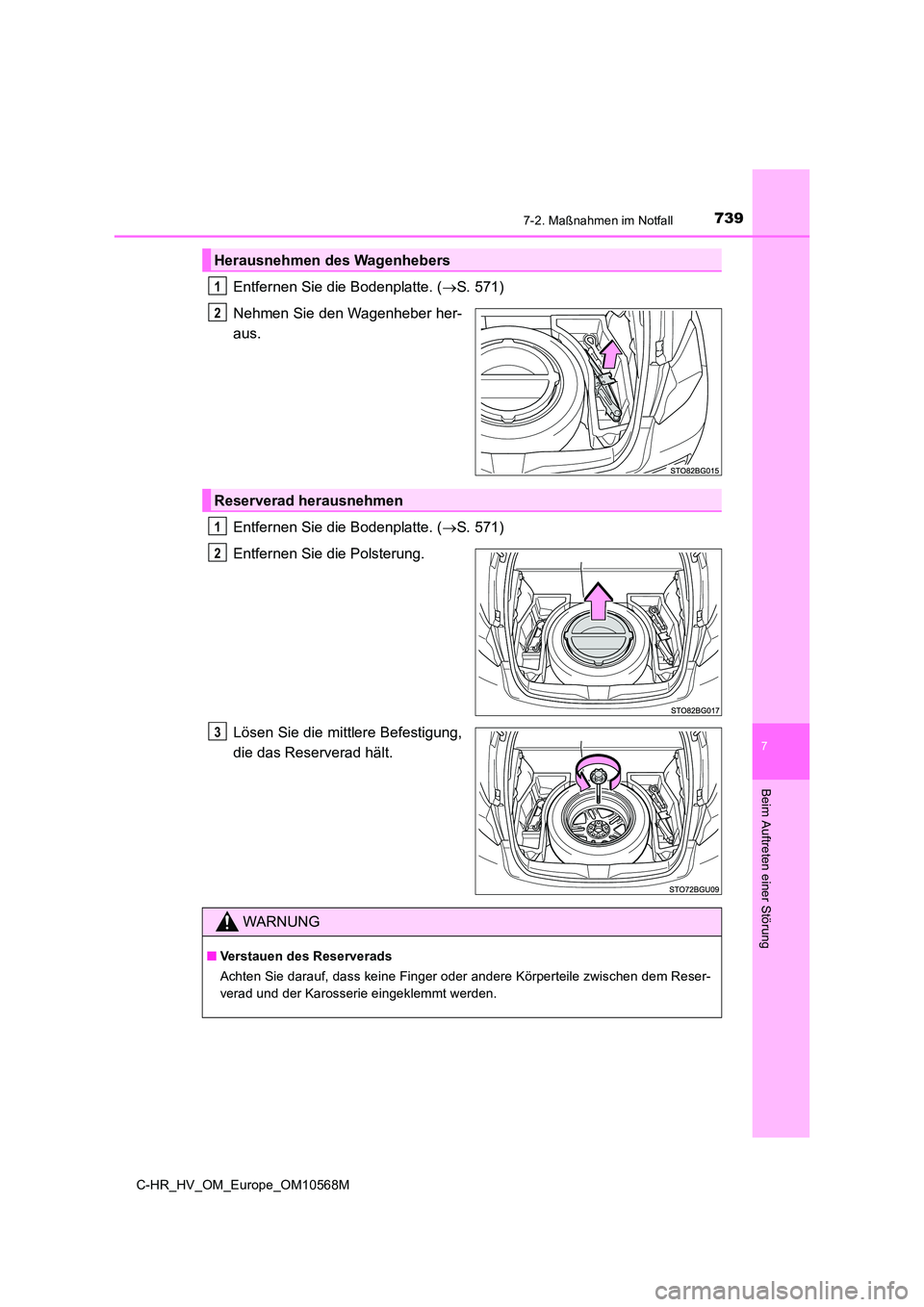

Entfernen Sie die Bodenplatte. (S. 571)
Nehmen Sie den Wagenheber her-
aus.
Entfernen Sie die Bodenplatte

Page 742 of 822

TOYOTA C-HR 2020  Betriebsanleitungen (in German) 7407-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M

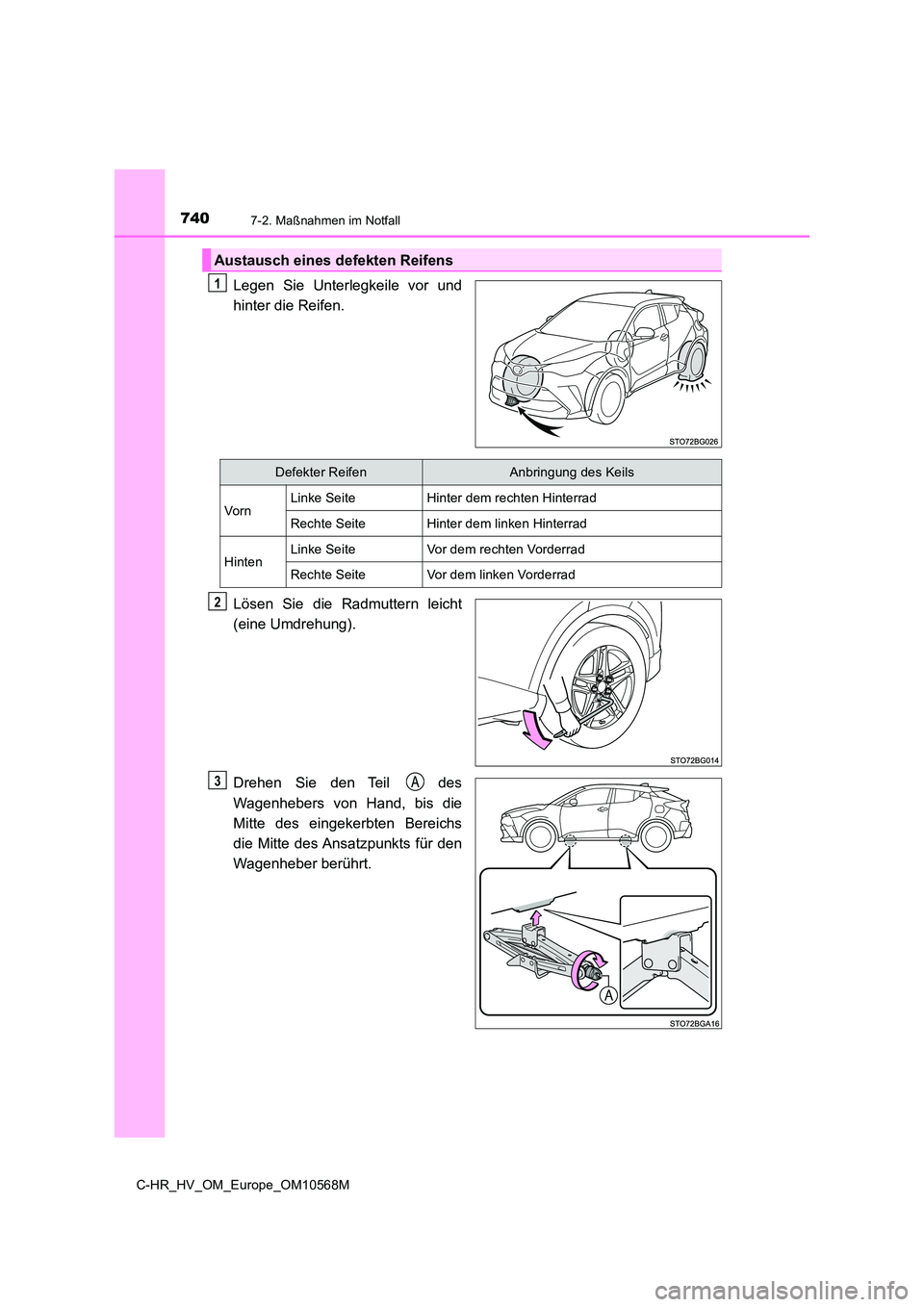

Legen Sie Unterlegkeile vor und
hinter die Reifen.
Lösen Sie die Radmuttern leicht
(eine Umdrehung).
Drehen Sie den Teil   des
Wagenheber

Page 743 of 822

TOYOTA C-HR 2020  Betriebsanleitungen (in German) 7417-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
7
Beim Auftreten einer Störung

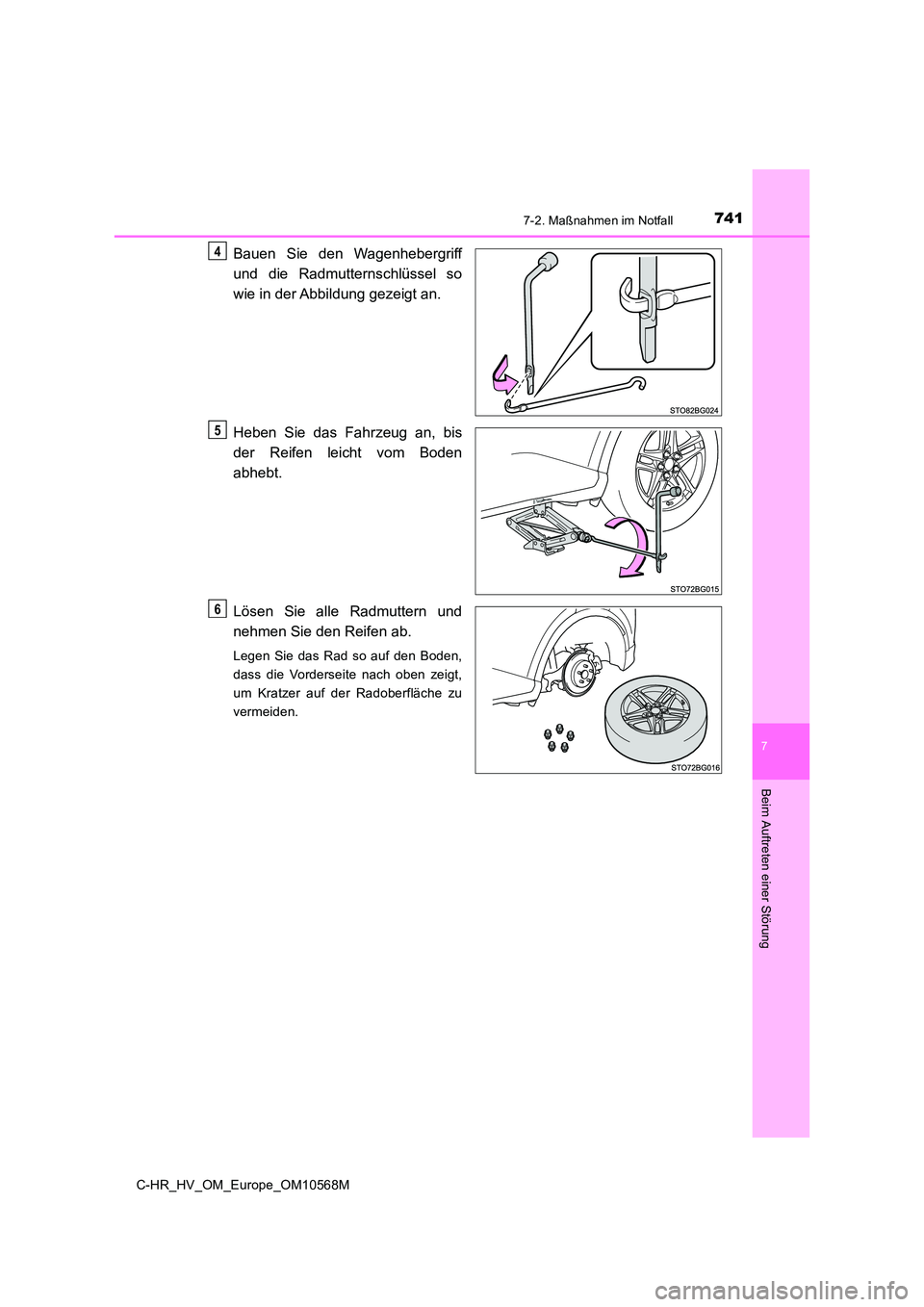

Bauen Sie den Wagenhebergriff
und die Radmutternschlüssel so
wie in der Abbildung gezeigt an.
Heben Sie das

Page 744 of 822

TOYOTA C-HR 2020  Betriebsanleitungen (in German) 7427-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M

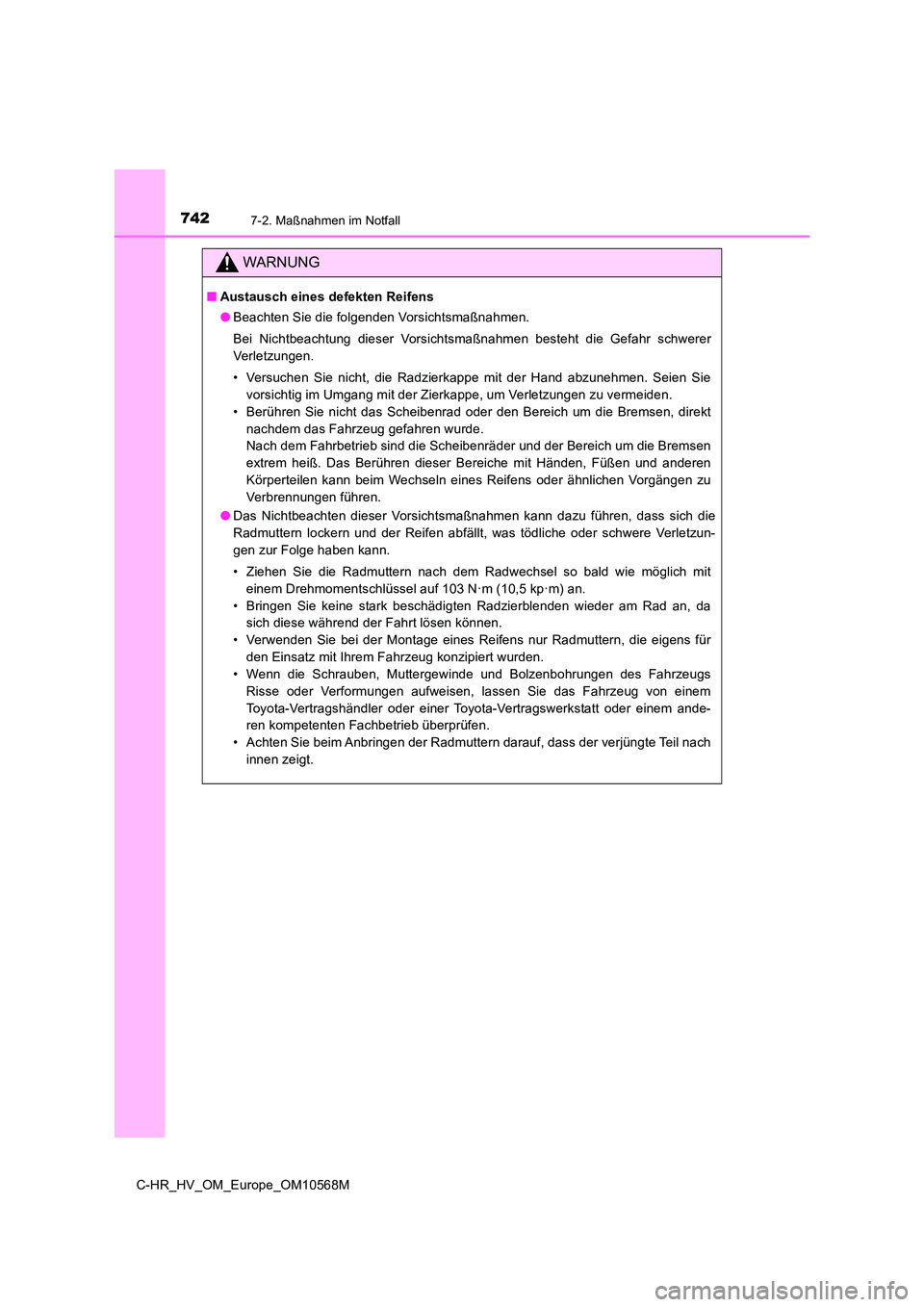

WARNUNG
■Austausch eines defekten Reifens
● Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen

Page 745 of 822

TOYOTA C-HR 2020  Betriebsanleitungen (in German) 7437-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
7
Beim Auftreten einer Störung

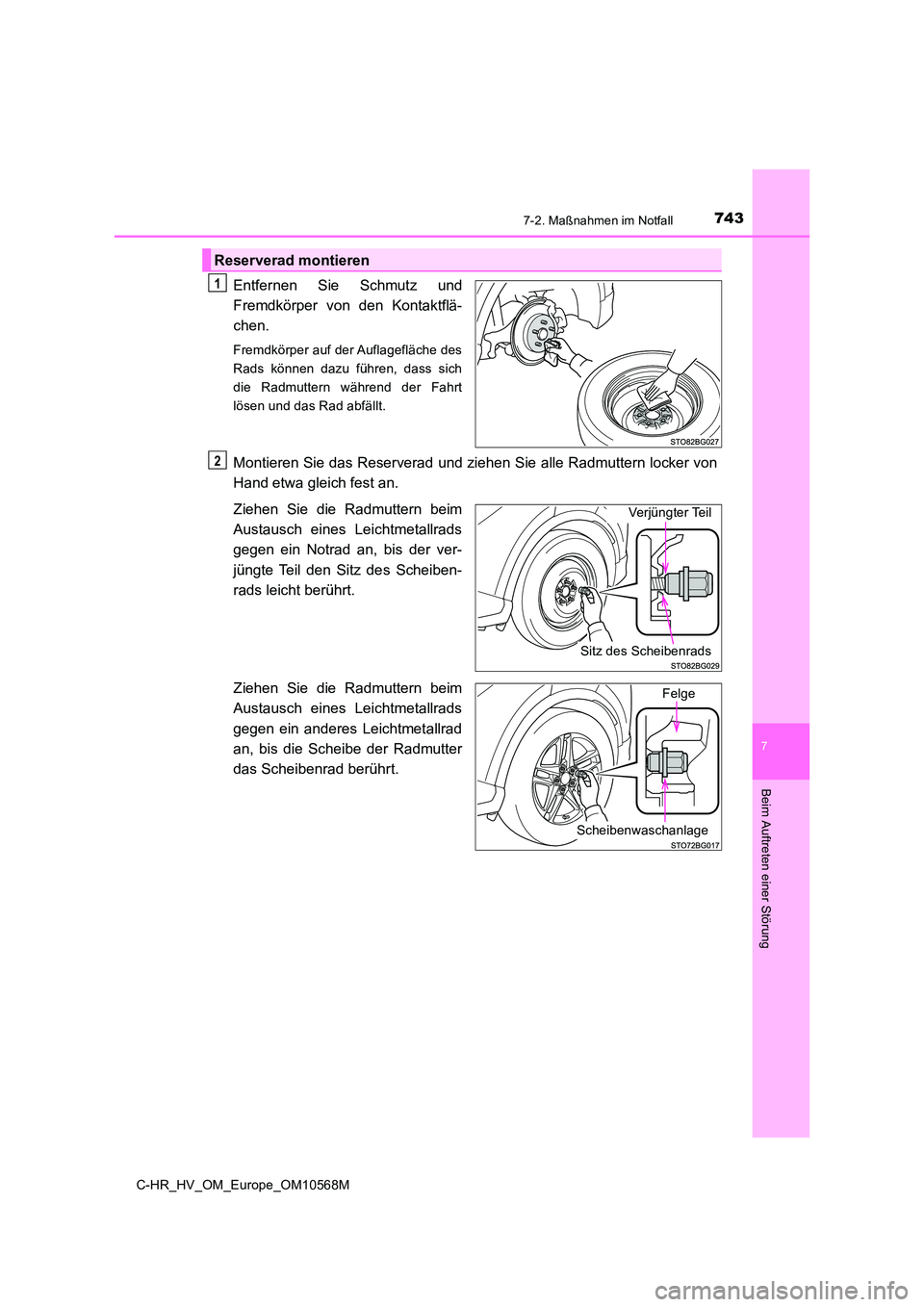

Entfernen Sie Schmutz und
Fremdkörper von den Kontaktflä-
chen.
Fremdkörper auf der Auflagefläche des
Rad

Page 746 of 822

TOYOTA C-HR 2020  Betriebsanleitungen (in German) 7447-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M

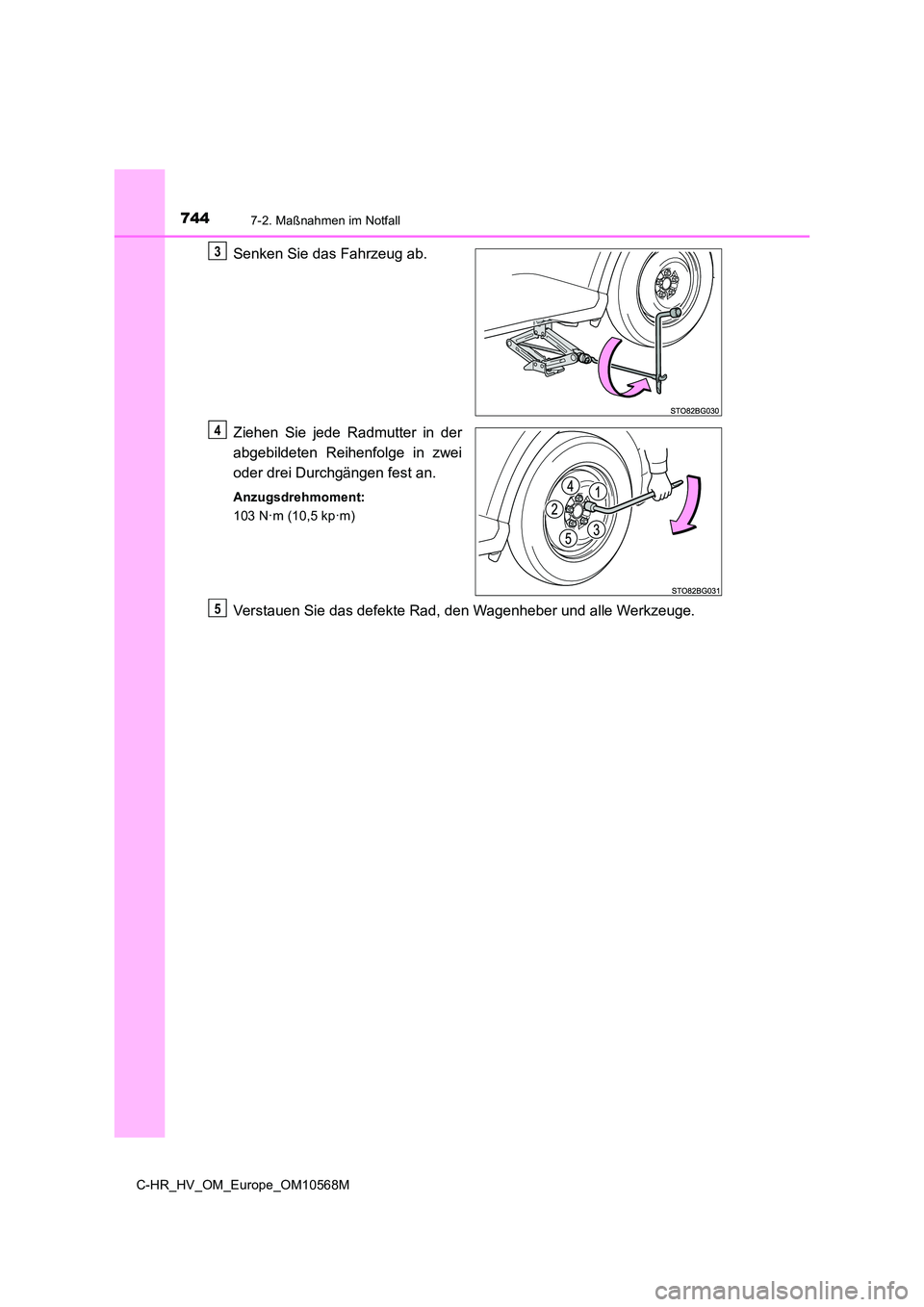

Senken Sie das Fahrzeug ab.
Ziehen Sie jede Radmutter in der
abgebildeten Reihenfolge in zwei
oder drei Durchgängen fest an.
Anzugsdrehmome

Page 747 of 822

TOYOTA C-HR 2020  Betriebsanleitungen (in German) 7457-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
7
Beim Auftreten einer Störung

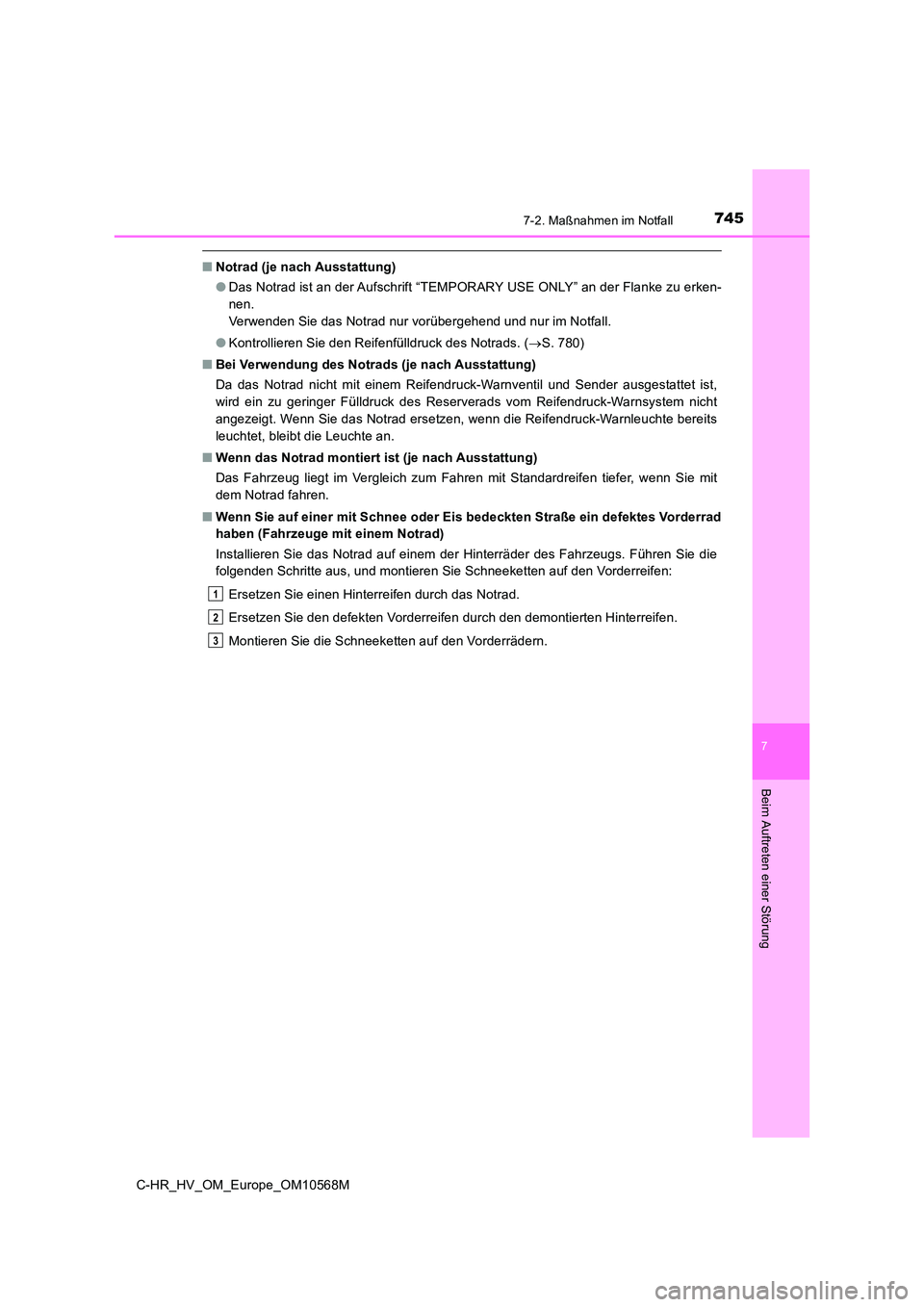

■Notrad (je nach Ausstattung)
● Das Notrad ist an der Aufschrift “TEMPORARY USE ONLY” an der Flanke zu

Page 748 of 822

TOYOTA C-HR 2020  Betriebsanleitungen (in German) 7467-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M

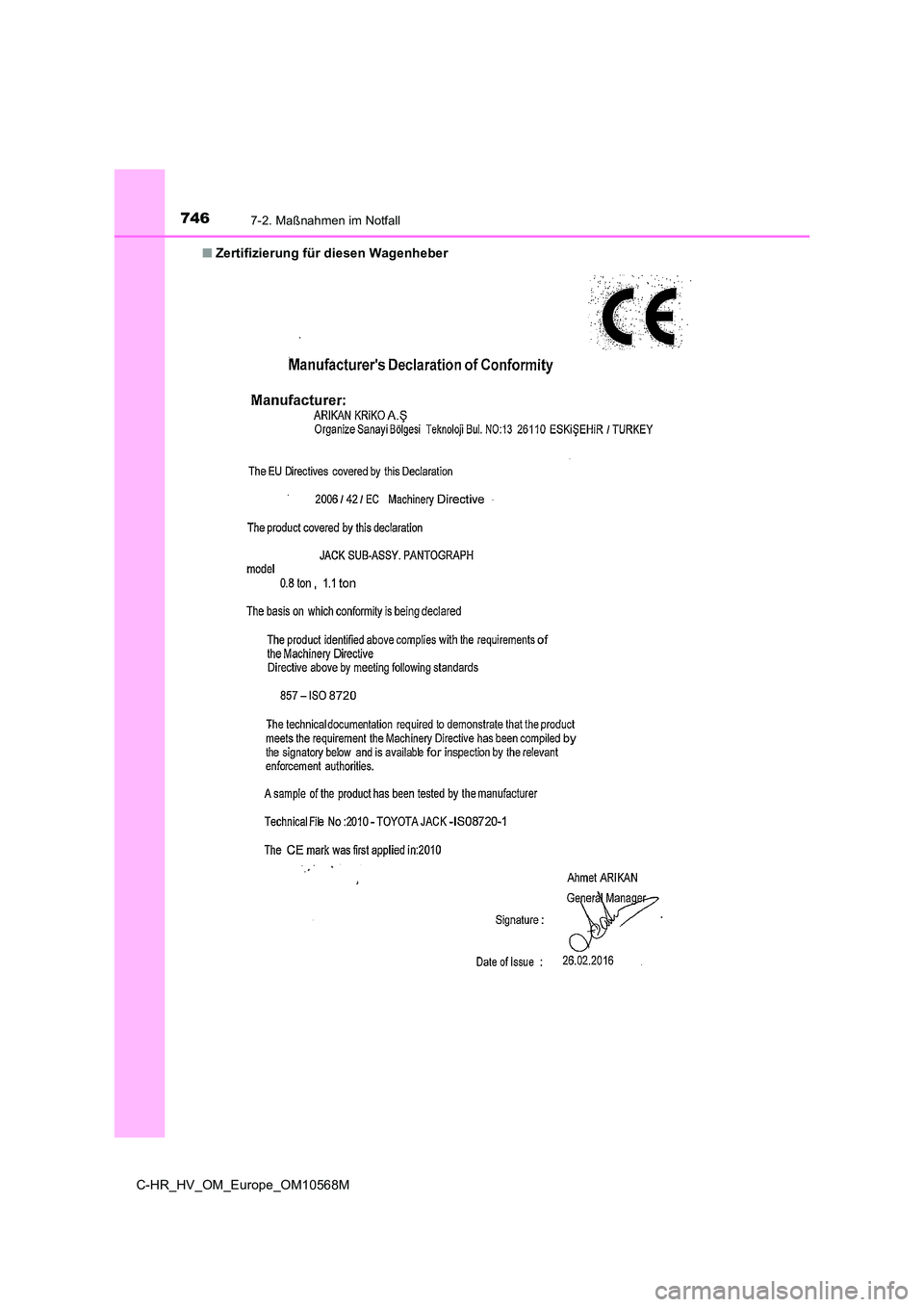

■ Zertifizierung für diesen Wagenheber

Page 749 of 822

TOYOTA C-HR 2020  Betriebsanleitungen (in German) 7477-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
7
Beim Auftreten einer Störung

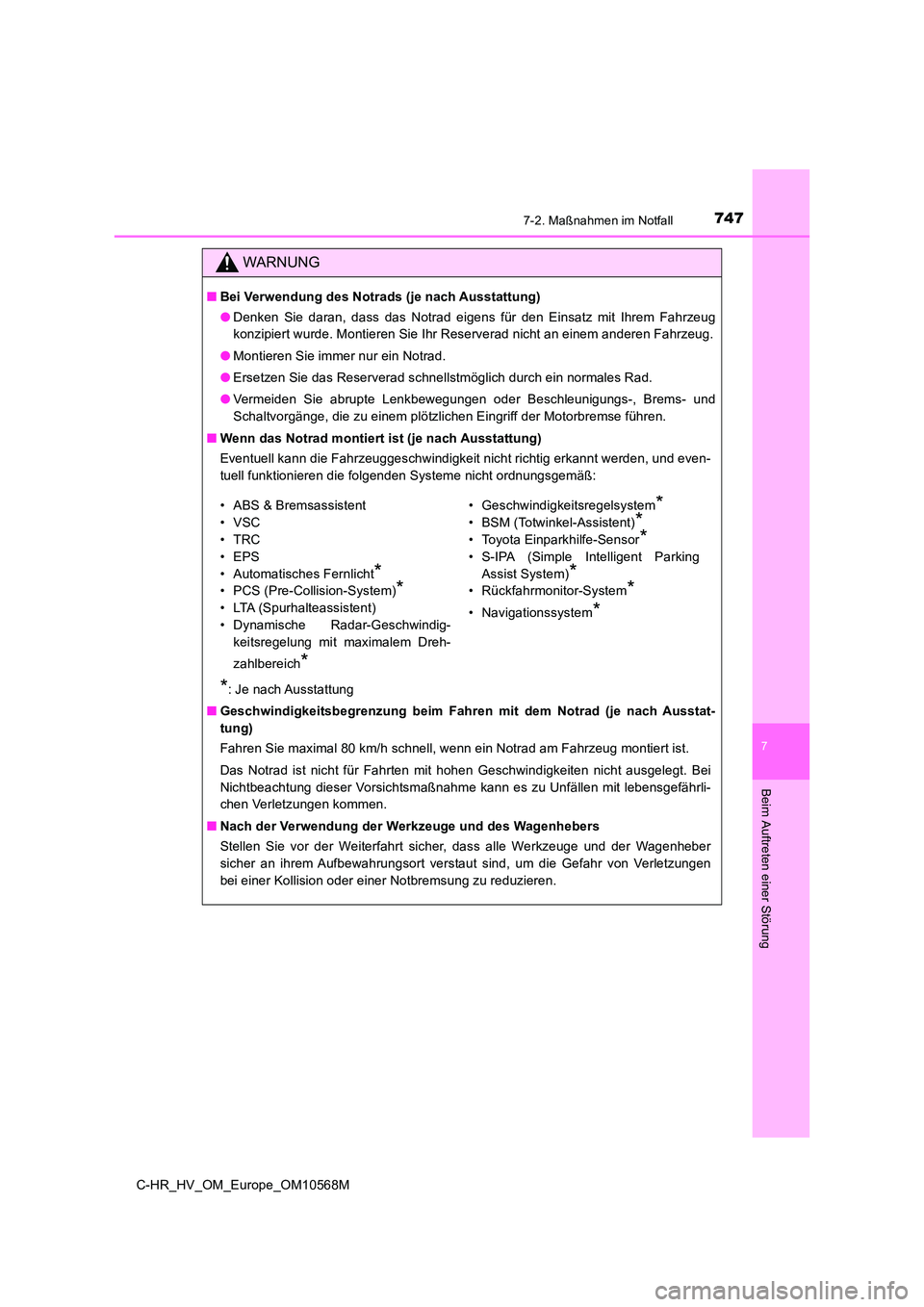

WARNUNG
■Bei Verwendung des Notrads (je nach Ausstattung)
● Denken Sie daran, dass das Notrad eigens für

Page 750 of 822

TOYOTA C-HR 2020  Betriebsanleitungen (in German) 7487-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M

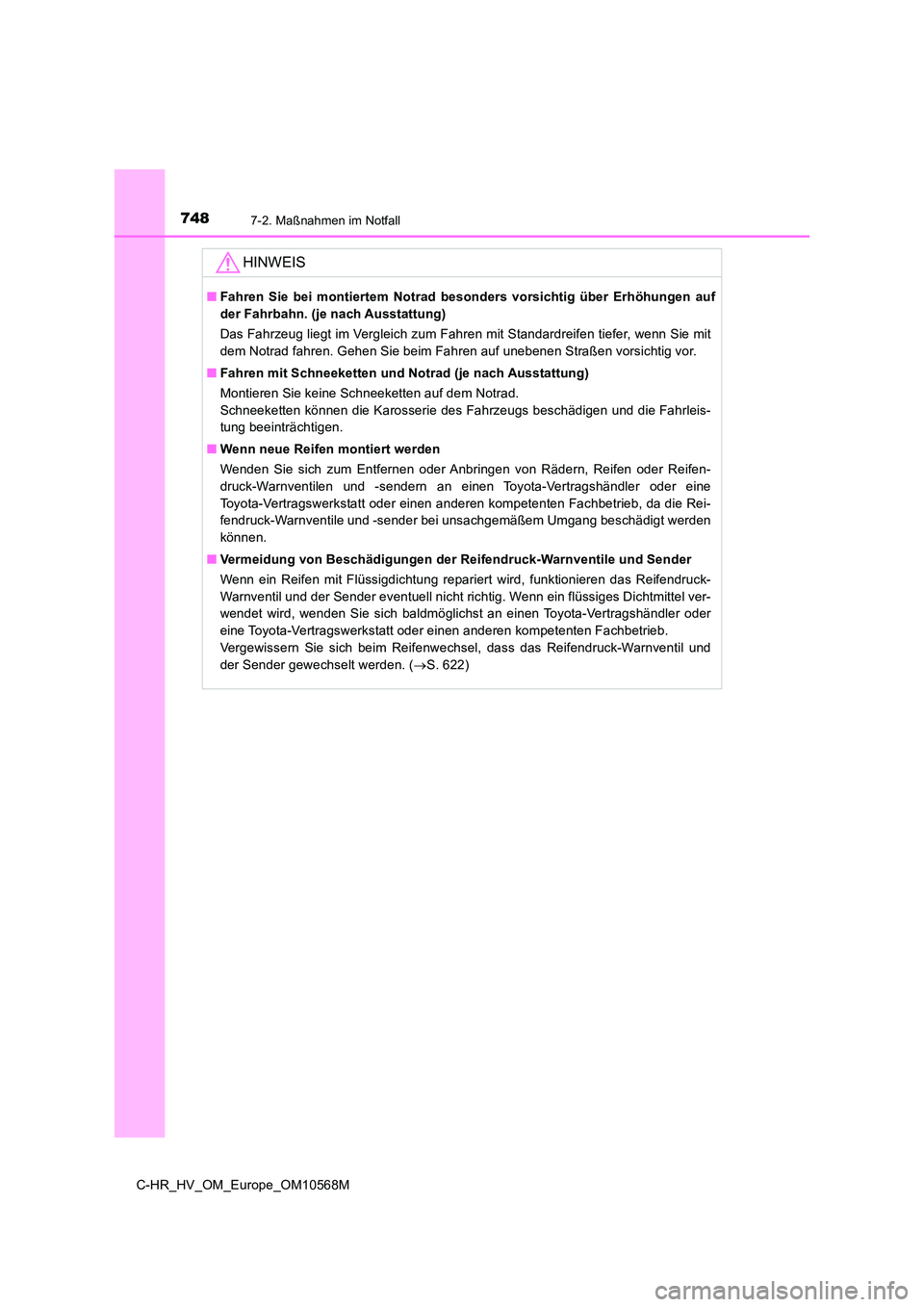

HINWEIS
■Fahren Sie bei montiertem Notrad besonders vorsichtig über Erhöhungen auf
der Fahrbahn. (je nach Ausstattung)
Das Fahrzeug liegt
