sensor TOYOTA C-HR 2020 Bruksanvisningar (in Swedish)

INNEHÅLLSFÖRTECKNING4
C-HR_HV_OM_Europe_OM10647SE4-5. Använda
körstödssystemen
Toyota Safety Sense .........277
PCS (Aktivt krockskyddssystem) ........283
LTA (Linjeavkännare) ........301
RSA (Vägskyltsigenkänning) ...316
Aktiv farthållare från 0 km/tim ....................324
Farthållare..........................341
Körlägesväljare ..................346
Fartbegränsare ..................348
BSM (Dödavinkelvarnare) ........351
Toyotas parkeringssensor .............359
RCTA (Backvarnare för korsande trafik) ................370
PKSB (Intelligent autobroms) ......................377
Intelligent autobroms, funktion
(statiska föremål) .............385
Intelligent autobroms (korsande trafik
bakom bilen) ....................394
S-IPA (Intelligent parkeringsassistans)........401
GPF-system (Bensinpartikelfilter) .........440
Förarstödssystem ..............441
4-6. Goda råd för körning Hybridbil, körtips ................449
Råd för vinterkörning .........452 5-1. Använda
luftkonditionering
och avfrostning
Luftkonditionering .............. 458
Eluppvärmd ratt/ stolvärme ........................ 467
5-2. Använda kupébelysningen
Invändig belysning ............ 469 • Kupébelysning .............. 470
• Läslampor ..................... 470
5-3. Använda förvaringsfacken
Förvaringsmöjligheter........ 472 • Handskfack ................... 473
• Konsolfack .................... 473
• Flaskhållare .................. 474
• Mugghållare .................. 475
Bagagerum, detaljer .......... 476
5-4. Använda övriga invändiga funktioner
Övriga invändiga funktioner ........................ 484
• Solskydd ....................... 484
• Sminkspeglar ................ 484
• Klocka ........................... 485
• Eluttag ........................... 486
• Handtag ........................ 487
5Invändiga funktioner
OM10566SE.book Page 4 Wednesda y, February 3, 2021 5:44 PM

371-1. För säker körning
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE

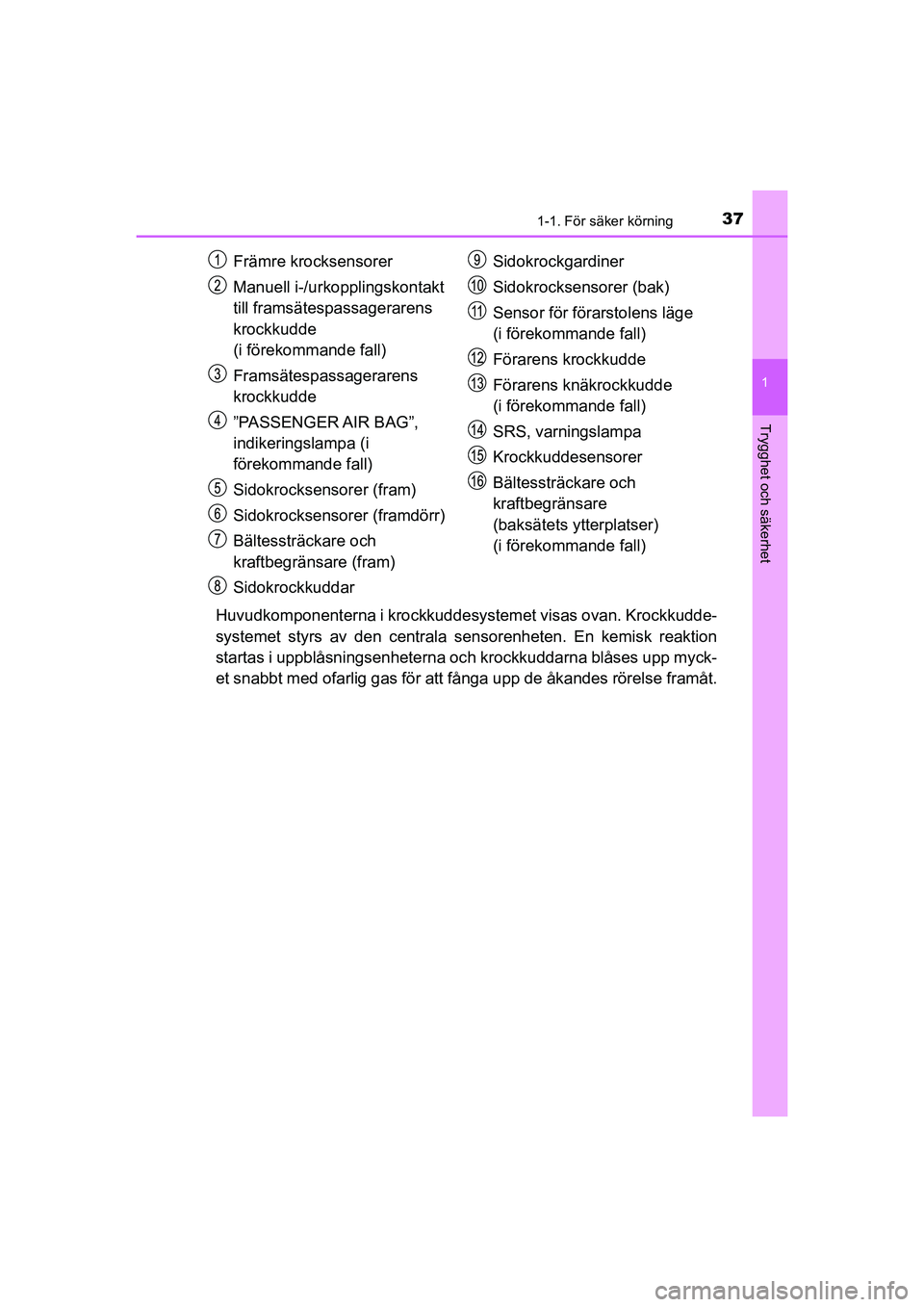

Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp myck-
et snabbt med ofarlig gas för att f ånga upp de åkandes rörelse framåt.
Främre krocksensorer
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde
(i förekommande fall)
Framsätespassagerarens
krockkudde
”PASSENGER AIR BAG”,
indikeringslampa (i
förekommande fall)
Sidokrocksensorer (fram)
Sidokrocksensorer (framdörr)
Bältessträckare och
kraftbegränsare (fram)
Sidokrockkuddar
Sidokrockgardiner
Sidokrocksensorer (bak)
Sensor för förarstolens läge
(i förekommande fall)
Förarens krockkudde
Förarens knäkrockkudde
(i förekommande fall)
SRS, varningslampa
Krockkuddesensorer
Bältessträckare och
kraftbegränsare
(baksätets ytterplatser)
(i förekommande fall)
OM10566SE.book Page 37 Wednesday, February 3, 2021 5:44 PM

1101-4. Hybridsystem
C-HR_HV_OM_Europe_OM10647SE

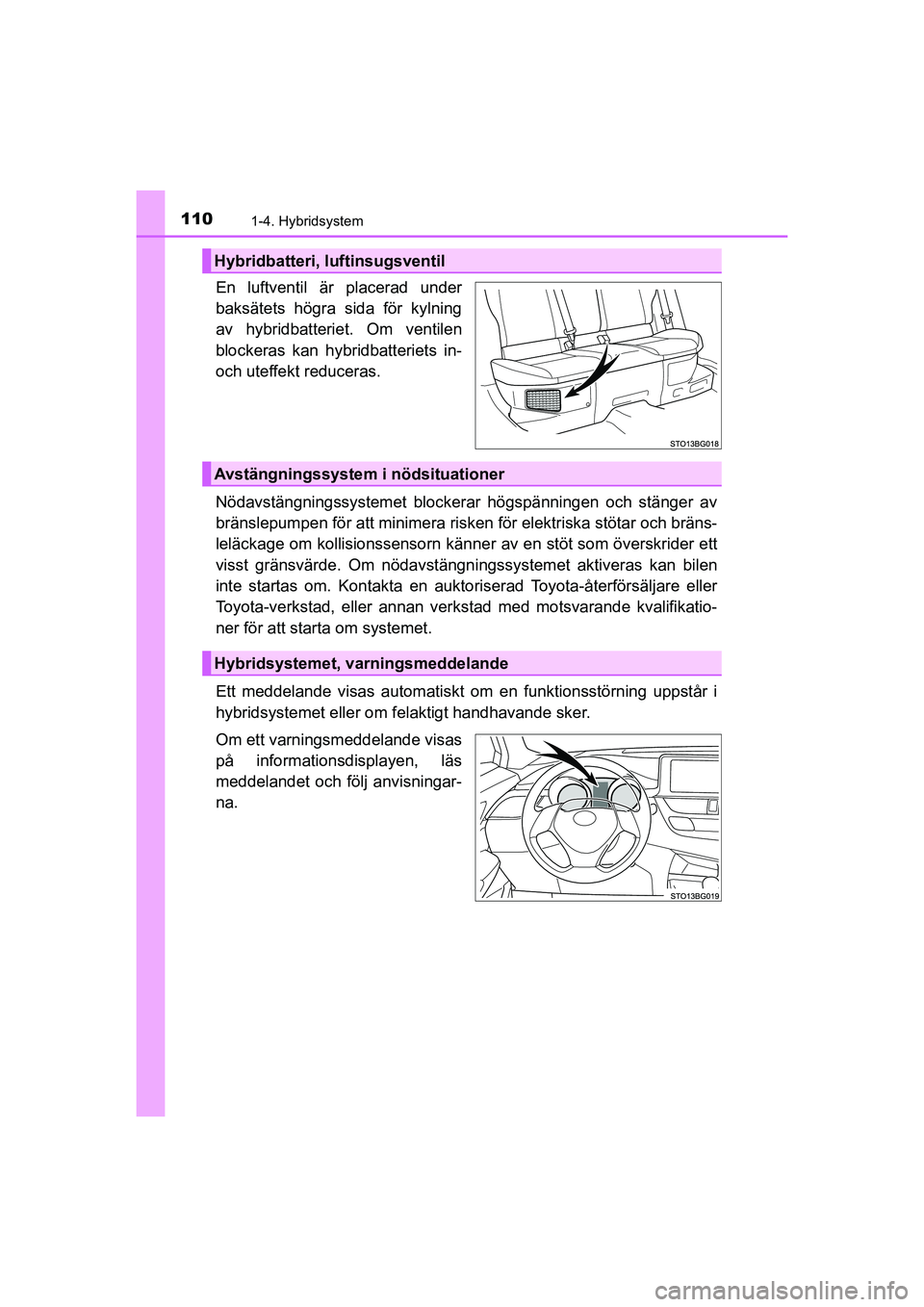

En luftventil är placerad under
baksätets högra sida för kylning
av hybridbatteriet. Om ventilen
blockeras kan hybridbatteriets in-
och uteffekt reduceras.
Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känne r av en stöt som överskrider ett
visst gränsvärde. Om nödavstängni ngssystemet aktiveras kan bilen
inte startas om. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkst ad med motsvarande kvalifikatio-
ner för att starta om systemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i
hybridsystemet eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas
på informations displayen, läs
meddelandet och följ anvisningar-
na.
Hybridbatteri, luftinsugsventil
Avstängningssystem i nödsituationer
Hybridsystemet, varningsmeddelande
OM10566SE.book Page 110 Wednesday, February 3, 2021 5:44 PM

117
1
1-5. Stöldskydd
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE

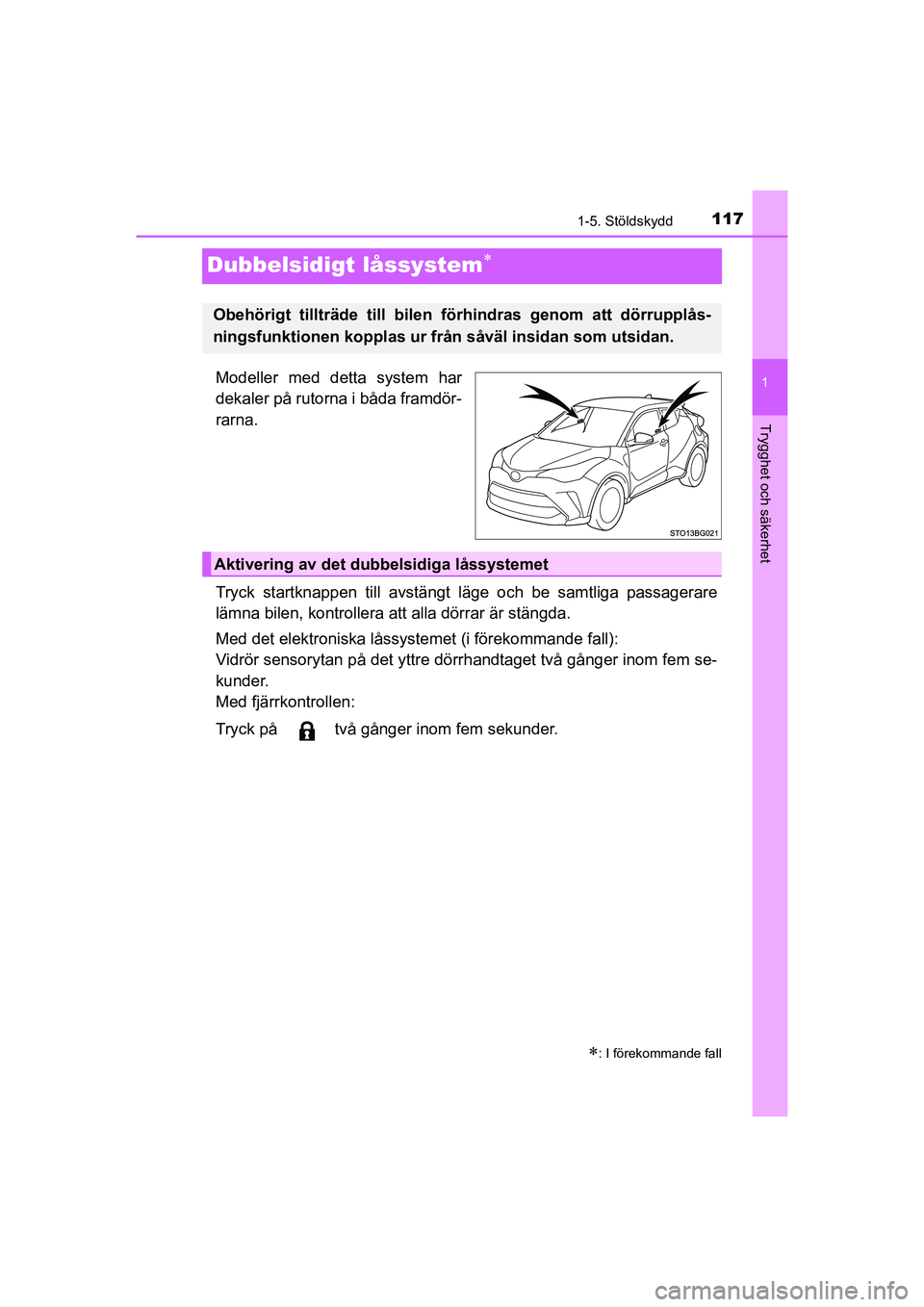

Dubbelsidigt låssystem
Modeller med detta system har
dekaler på rutorna i båda framdör-
rarna.
Tryck startknappen till avstängt läge och be samtliga passagerare
lämna bilen, kontrollera att alla dörrar är stängda.
Med det elektroniska låssystemet (i förekommande fall):
Vidrör sensorytan på det yttre dörrhandtaget två gånger inom fem se-
kunder.
Med fjärrkontrollen:
Tryck på två gånger inom fem sekunder.
: I förekommande fall
Obehörigt tillträde till bilen förhindras genom att dörrupplås-
ningsfunktionen kopplas ur från såväl insidan som utsidan.
Aktivering av det dubbelsidiga låssystemet
OM10566SE.book Page 117 Wednesday, February 3, 2021 5:44 PM

119
1
1-5. Stöldskydd
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE

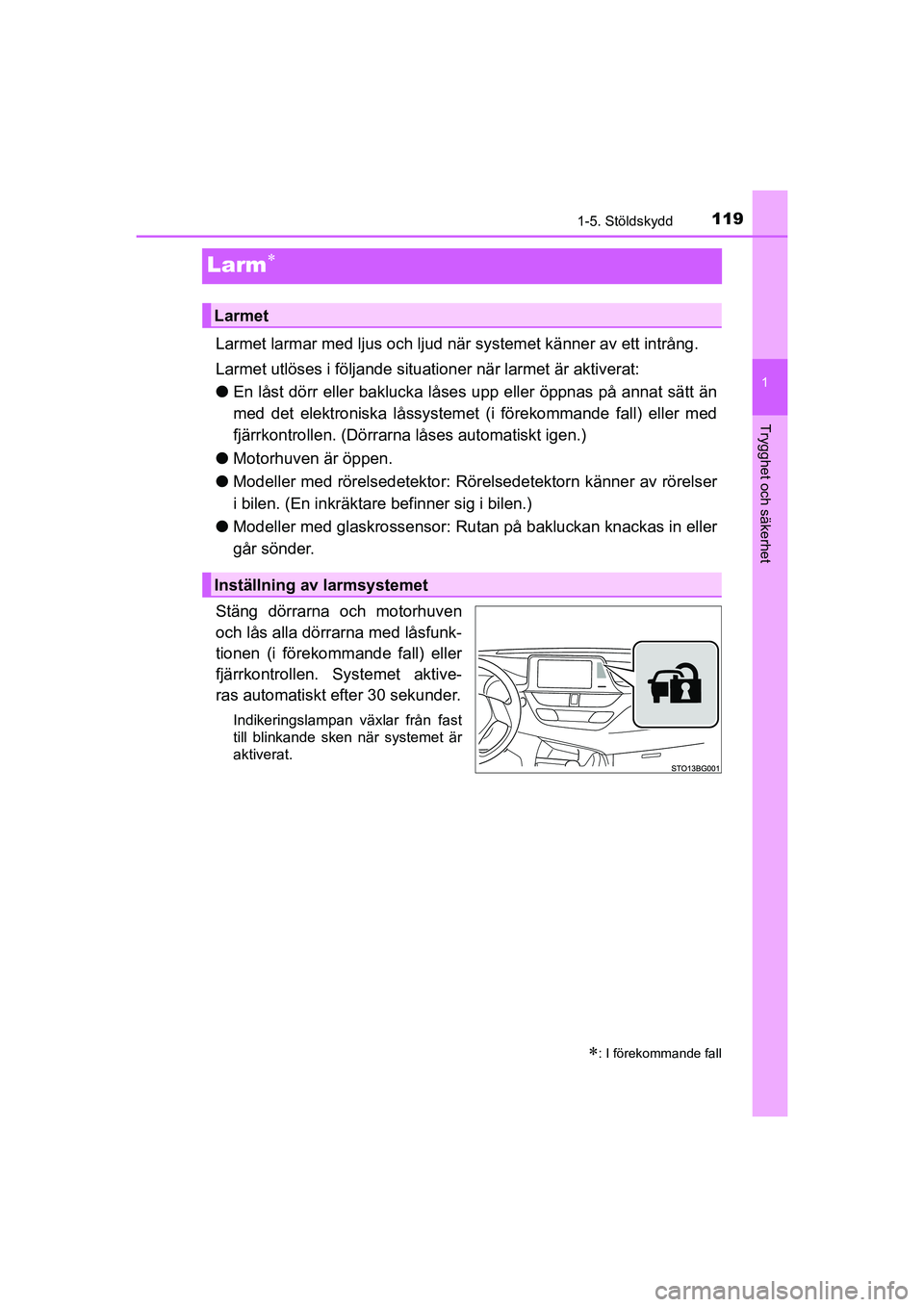

Larm
Larmet larmar med ljus och ljud när systemet känner av ett intrång.
Larmet utlöses i följande situationer när larmet är aktiverat:
l En låst dörr eller baklucka låses upp eller öppnas på annat sätt än
med det elektroniska låssystemet (i förekommande fall) eller med
fjärrkontrollen. (Dörrarna låses automatiskt igen.)
l Motorhuven är öppen.
l Modeller med rörelsedetektor: Rö relsedetektorn känner av rörelser
i bilen. (En inkräktare befinner sig i bilen.)
l Modeller med glaskrossensor: Rutan på bakluckan knackas in eller
går sönder.
Stäng dörrarna och motorhuven
och lås alla dörrarna med låsfunk-
tionen (i förekommande fall) eller
fjärrkontrollen. Systemet aktive-
ras automatiskt efter 30 sekunder.
Indikeringslampan växlar från fast
till blinkande sken när systemet är
aktiverat.
: I förekommande fall
Larmet
Inställning av larmsystemet
OM10566SE.book Page 119 Wednesday, February 3, 2021 5:44 PM

1231-5. Stöldskydd
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE

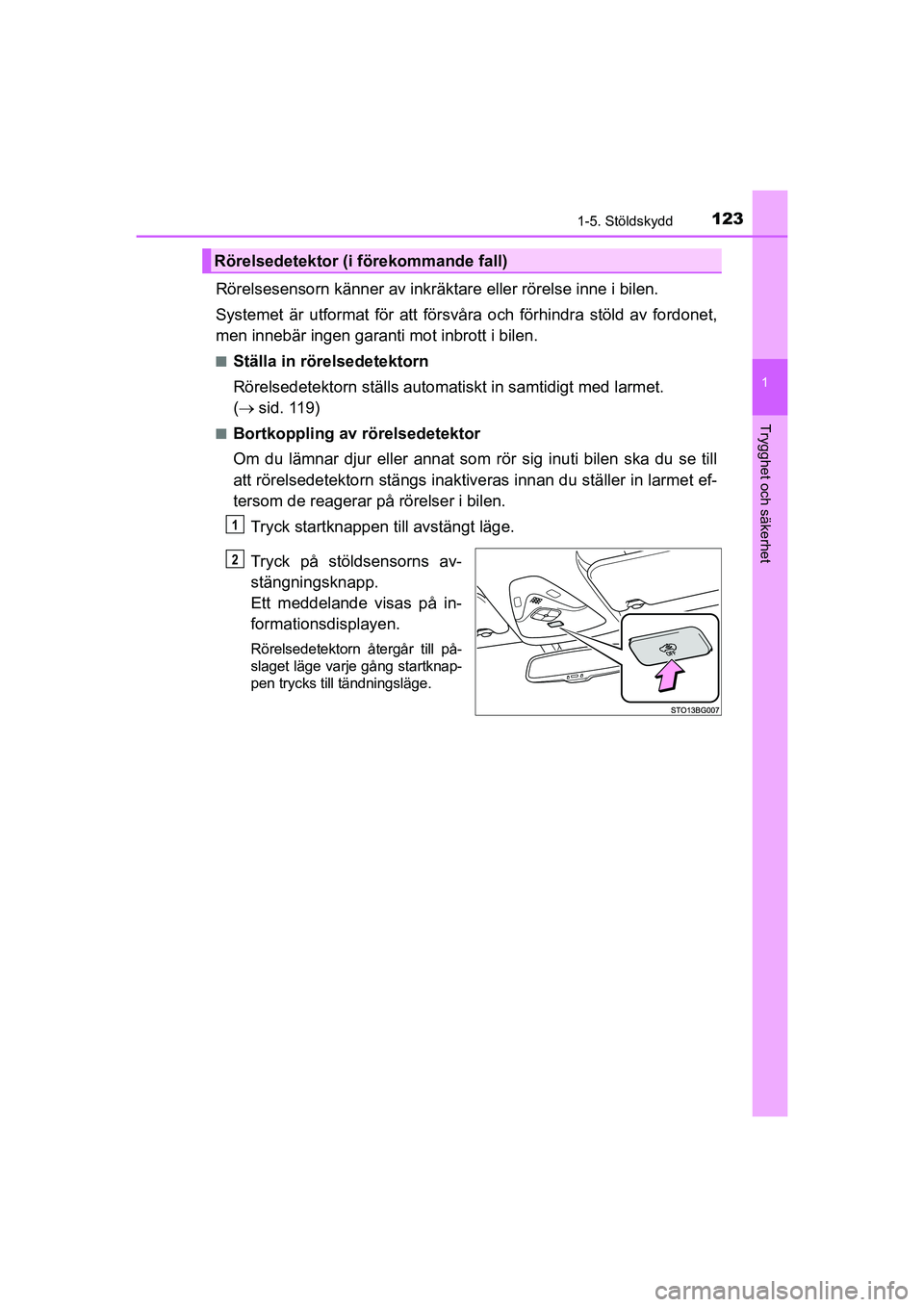

Rörelsesensorn känner av inkräktare eller rörelse inne i bilen.
Systemet är utformat för att försvåra och förhindra stöld av fordonet,
men innebär ingen garanti mot inbrott i bilen.
nStälla in rörelsedetektorn
Rörelsedetektorn ställs automatiskt in samtidigt med larmet.
(  sid. 119)
nBortkoppling av rörelsedetektor
Om du lämnar djur eller annat som rör sig inuti bilen ska du se till
att rörelsedetektorn stängs inaktiveras innan du ställer in larmet ef-
tersom de reagerar på rörelser i bilen.
Tryck startknappen ti ll avstängt läge.
Tryck på stöldsensorns av-
stängningsknapp.
Ett meddelande visas på in-
formationsdisplayen.
Rörelsedetektorn återgår till på-
slaget läge varje gång startknap-
pen trycks till tändningsläge.
Rörelsedetektor (i förekommande fall)
1
2
OM10566SE.book Page 123 Wednesday, February 3, 2021 5:44 PM

1241-5. Stöldskydd
C-HR_HV_OM_Europe_OM10647SE

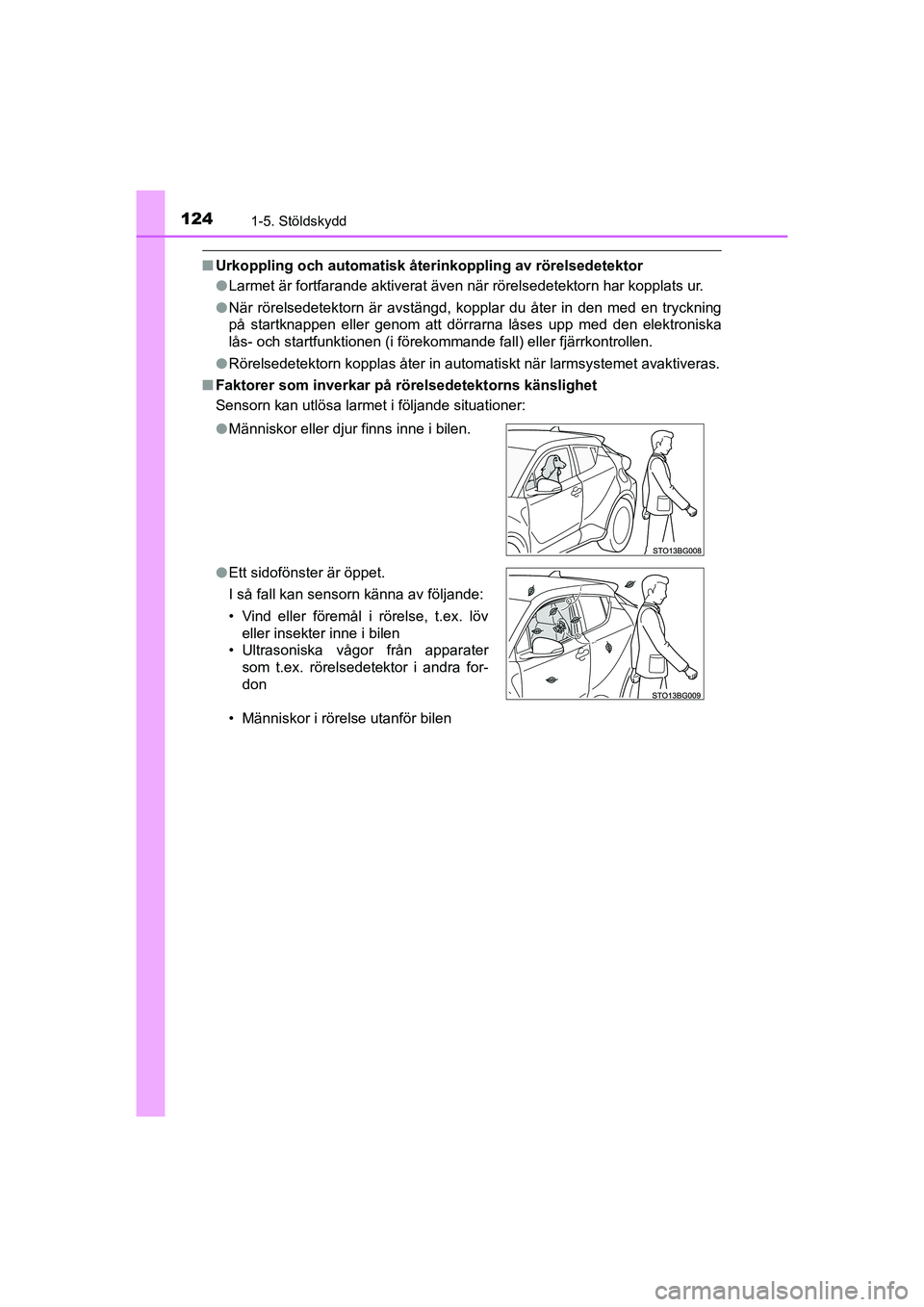

nUrkoppling och automatisk åter inkoppling av rörelsedetektor
l Larmet är fortfarande aktiverat även när rörelsedetektorn har kopplats ur.
l När rörelsedetektorn är avstängd, kopplar du åter in den \
med en tryckning
på startknappen eller genom att dörrarna låses upp med den elektroniska
lås- och startfunktionen (i förekommande fall) eller fjärrkon\
trollen.
l Rörelsedetektorn kopplas åter in automatiskt när larmsystemet avaktiveras.
n Faktorer som inverkar på rörelsedetektorns känslighet
Sensorn kan utlösa larmet i följande situationer:
• Människor i rörelse utanför bilen
l
Människor eller djur finns inne i bilen.
l Ett sidofönster är öppet.
I så fall kan sensorn känna av följande:
• Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
• Ultrasoniska vågor från apparater
som t.ex. rörelsedetektor i andra for-
don
OM10566SE.book Page 124 Wednesday, February 3, 2021 5:44 PM

1261-5. Stöldskydd
C-HR_HV_OM_Europe_OM10647SE

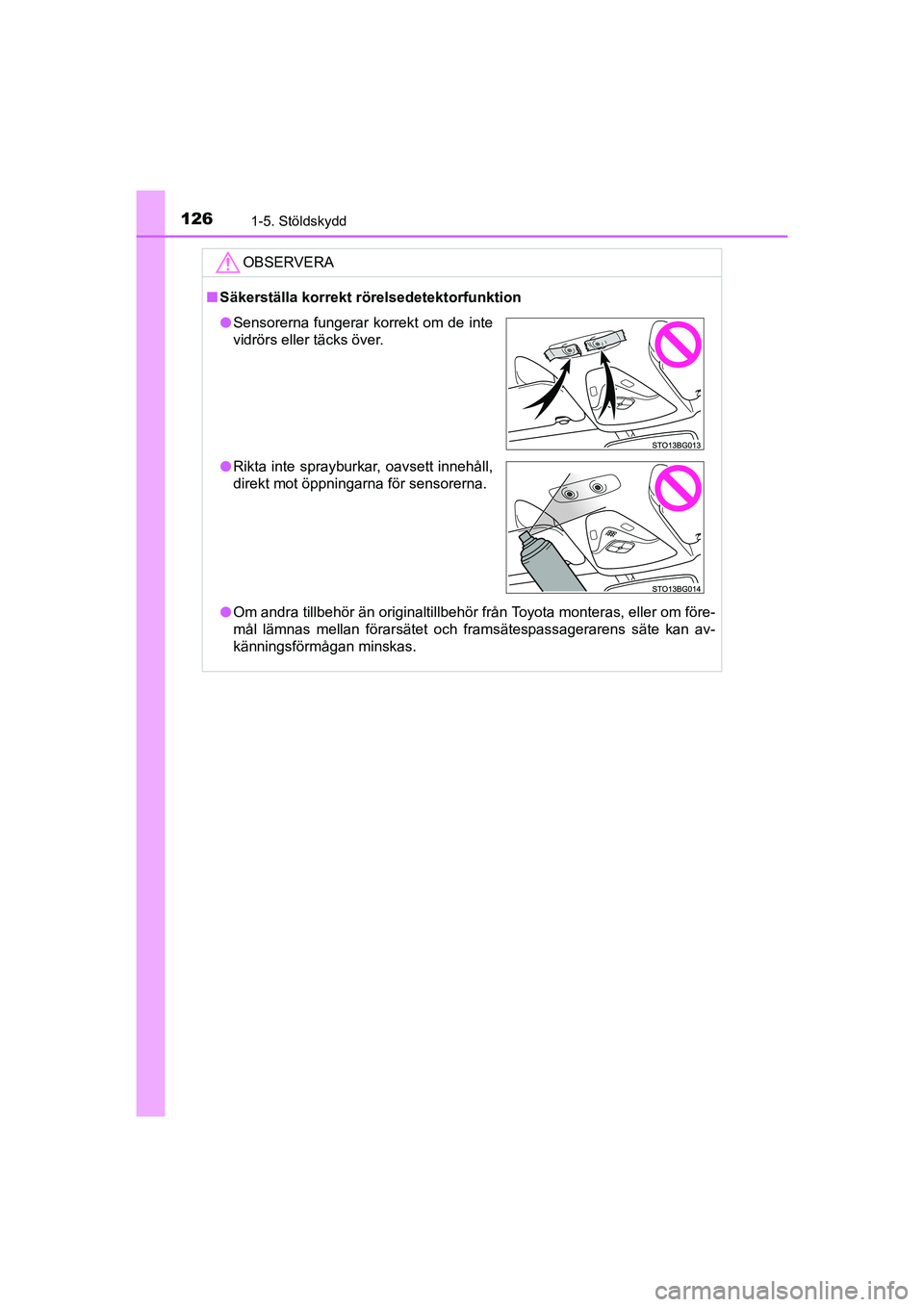

OBSERVERA
nSäkerställa korrekt rö relsedetektorfunktion
l Om andra tillbehör än originaltillbehör från Toyota monteras, eller om före-
mål lämnas mellan förarsätet och framsätespassagerarens säte kan av-
känningsförmågan minskas.
lSensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
l Rikta inte sprayburkar, oavsett innehåll,
direkt mot öppningarna för sensorerna.
OM10566SE.book Page 126 Wednesday, February 3, 2021 5:44 PM

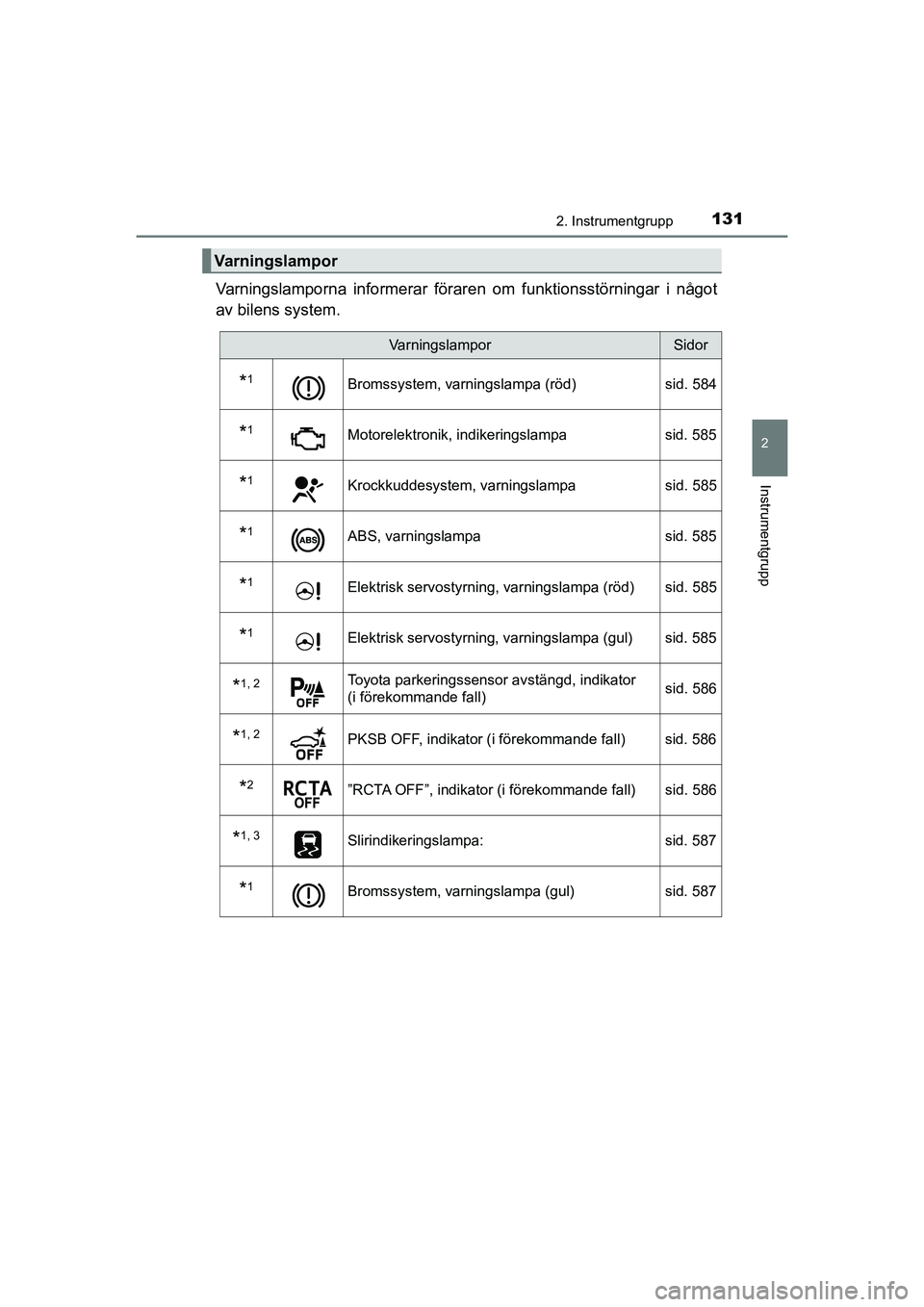

1312. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE
Varningslamporna informerar föraren om funktionsstörningar i något
av bilens system.
Varningslampor
VarningslamporSidor
*1Bromssystem, varningslampa (röd) sid. 584
*1Motorelektronik, indikeringslampasid. 585
*1Krockkuddesystem, varningslampa sid. 585
*1ABS, varningslampasid. 585
*1Elektrisk servostyrning, varningslampa (röd) sid. 585
*1Elektrisk servostyrning, varningslampa (gul) sid. 585
*1, 2Toyota parkeringssensor avstängd, indikator
(i förekommande fall) sid. 586
*1, 2PKSB OFF, indikator (i förekommande fall) sid. 586
*2”RCTA OFF”, indikator (i förekommande fall) sid. 586
*1, 3Slirindikeringslampa:
sid. 587
*1Bromssystem, varningslampa (gul) sid. 587
OM10566SE.book Page 131 Wednesday, February 3, 2021 5:44 PM

1342. Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE

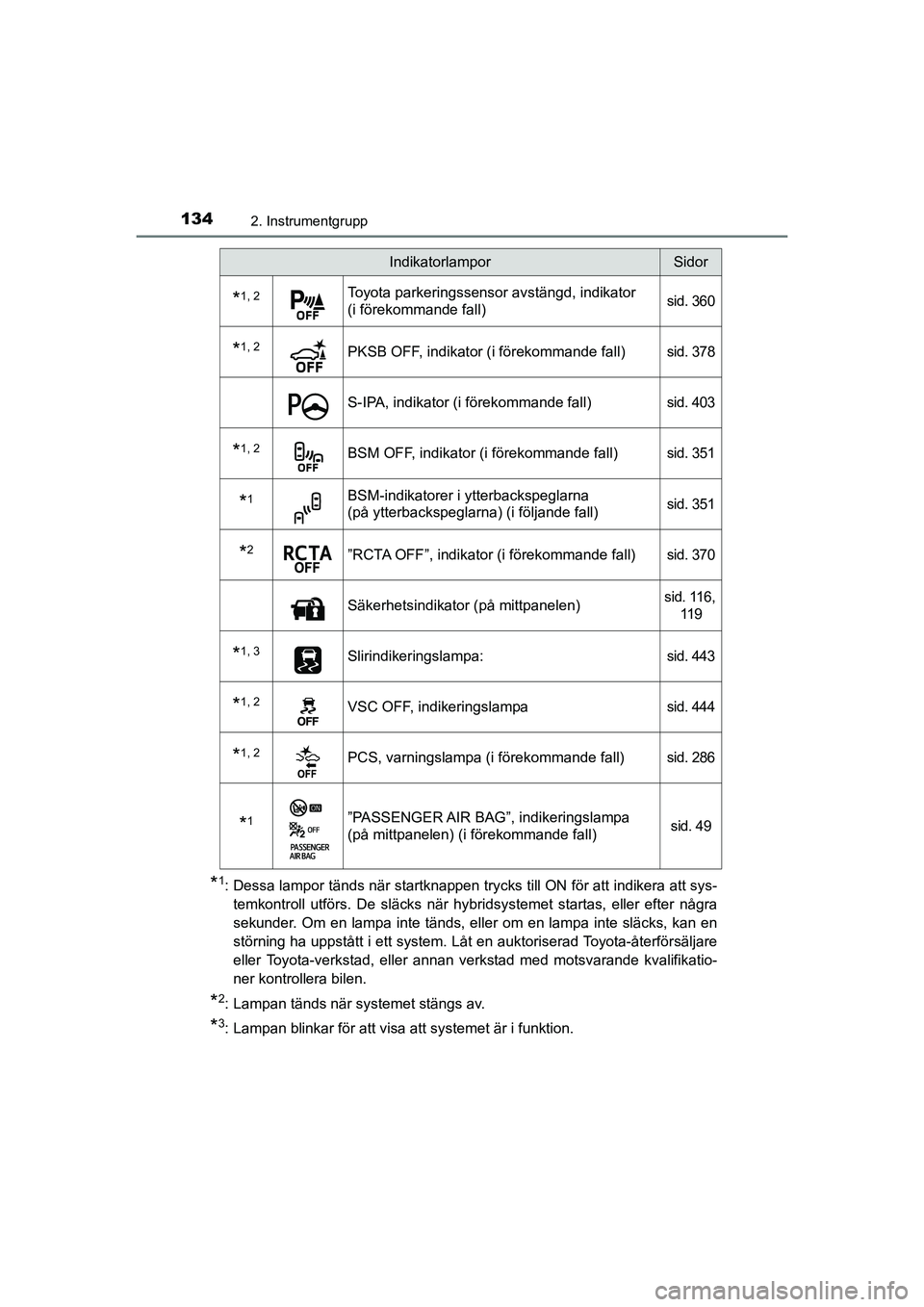

*1: Dessa lampor tänds när startknappen trycks till ON för att indikera att sys-temkontroll utförs. De släcks när hybridsystemet startas, eller efter några
sekunder. Om en lampa inte tänds, eller om en lampa inte släcks, kan en
störning ha uppstått i ett system. Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner kontrollera bilen.
*2: Lampan tänds när systemet stängs av.
*3: Lampan blinkar för att visa att systemet är i funktion.
*1, 2Toyota parkeringssensor avstängd, indikator
(i förekommande fall)sid. 360
*1, 2PKSB OFF, indikator (i förekommande fall)sid. 378
S-IPA, indikator (i förekommande fall)sid. 403
*1, 2BSM OFF, indikator (i förekommande fall)sid. 351
*1BSM-indikatorer i ytterbackspeglarna
(på ytterbackspeglarna) (i följande fall)sid. 351
*2”RCTA OFF”, indikator (i förekommande fall)sid. 370
Säkerhetsindikator (på mittpanelen)sid. 116, 11 9
*1, 3Slirindikeringslampa:sid. 443
*1, 2VSC OFF, indikeringslampasid. 444
*1, 2PCS, varningslampa (i förekommande fall)sid. 286
*1”PASSENGER AIR BAG”, indikeringslampa
(på mittpanelen) (i förekommande fall)sid. 49
IndikatorlamporSidor
OM10566SE.book Page 134 Wednesday, February 3, 2021 5:44 PM
