TOYOTA C-HR 2020 Manual del propietario (in Spanish)

6797-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10711S
7
En caso de problemas

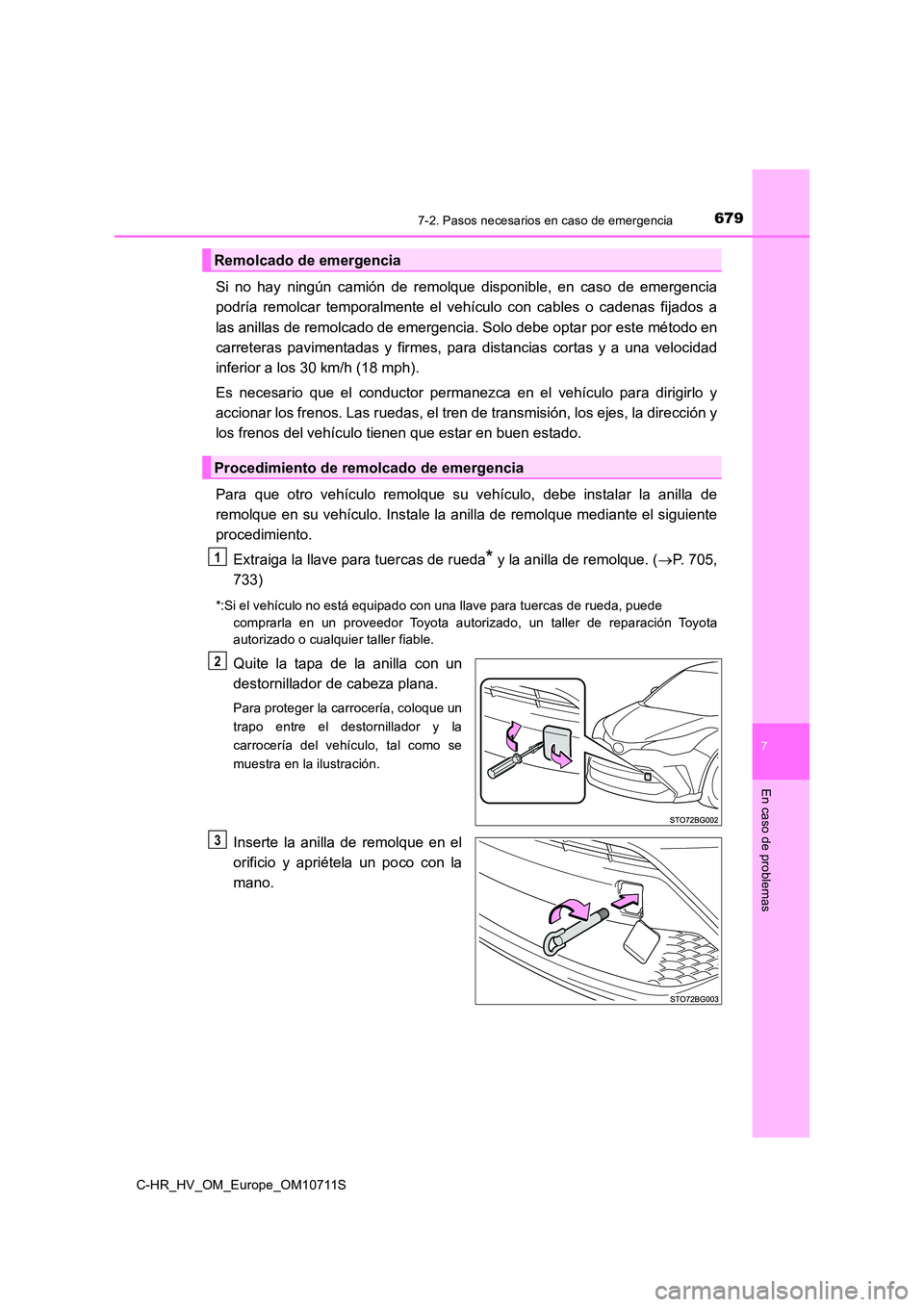

Si no hay ningún camión de remolque disponible, en caso de emergencia
podría remolcar temporalmente el vehí culo con cables o cadenas fijados a
las anillas de remolcado de emergencia. Solo debe optar por este método en
carreteras pavimentadas y firmes, para distancias cortas y a una velocidad
inferior a los 30 km/h (18 mph).
Es necesario que el conductor permanezca en el vehículo para dirigirlo y
accionar los frenos. Las ruedas, el tren de transmisión, los ejes, la dirección y
los frenos del vehículo tienen que estar en buen estado.
Para que otro vehículo remolque su vehículo, debe instalar la anilla de
remolque en su vehículo. Instale la anilla de remolque mediante el siguiente
procedimiento.
Extraiga la llave para tuercas de rueda* y la anilla de remolque. ( P. 705,
733)
*:Si el vehículo no está equipado con una llave para tuercas de rueda, puede
comprarla en un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
Quite la tapa de la anilla con un
destornillador de cabeza plana.
Para proteger la carrocería, coloque un
trapo entre el destornillador y la
carrocería del vehículo, tal como se
muestra en la ilustración.
Inserte la anilla de remolque en el
orificio y apriétela un poco con la
mano.
Remolcado de emergencia
Procedimiento de remolcado de emergencia
1
2
3

6807-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10711S
Termine de apretar la anilla de
remolque con la llave de tuercas
de la rueda* o con una barra
metálica.
*: Si el vehículo no está equipado con
una llave para tuercas de rueda, puede
comprarla en un proveedor Toyota
autorizado, un taller de reparación
Toyota autorizado o cualquier taller
fiable.
Fije firmemente los cables o cadenas a la anilla de remolcado.
Tenga cuidado para no dañar la carrocería del vehículo.
Entre en el vehículo que vaya a remolcarse y arranque el sistema híbrido.
Si el sistema híbrido no arranca, coloque el interruptor de alimentación en el modo
ON.
Coloque la palanca de cambios en la posición N y suelte el freno de
estacionamiento.
Desactive el modo automático. ( →P. 321)
Cuando la palanca de cambios se queda atascada:
 P. 3 1 3
■Durante el remolcado
Si el sistema híbrido está apagado, no funcionará la servoasistencia para los frenos ni
para la dirección, con lo que estas operaciones se harán un poco más difíciles.
■ Llave para tuercas de rueda
Vehículos sin llave para tuercas de rueda: Puede adquirir una llave para tuercas de
rueda en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable.
Vehículos con llave para tuercas de rueda: La llave para tuercas de rueda está en el
compartimento del portaequipajes. ( P. 705, 733)
4
5
6
7

6817-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10711S
7
En caso de problemas

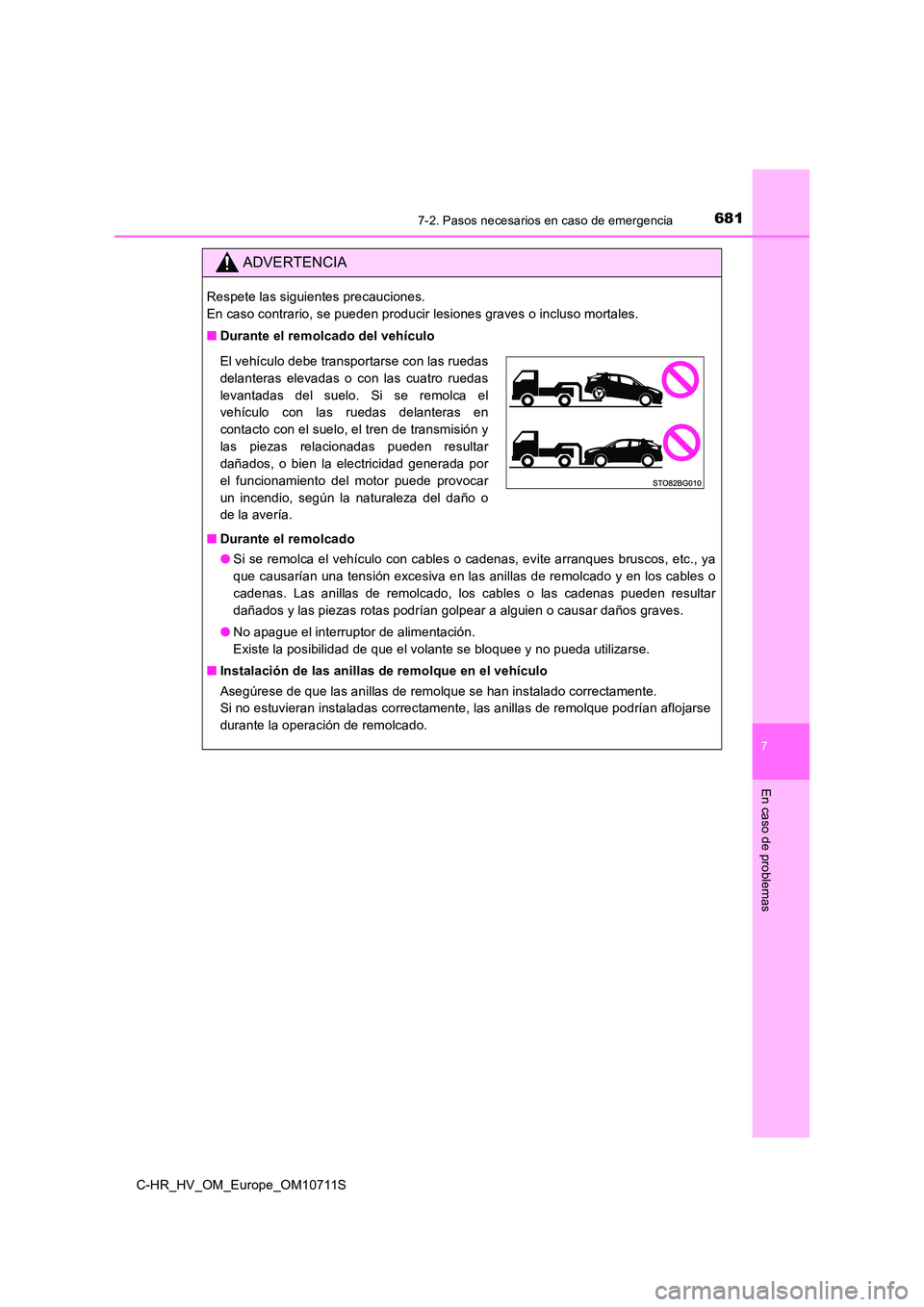

ADVERTENCIA
Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves o incluso mortales.
■ Durante el remolcado del vehículo
■ Durante el remolcado
● Si se remolca el vehículo con cables o cadenas, evite arranques bruscos, etc., ya
que causarían una tensión excesiva en las anillas de remolcado y en los cables o
cadenas. Las anillas de remolcado, los cables o las cadenas pueden resultar
dañados y las piezas rotas podrían golpear a alguien o causar daños graves.
● No apague el interruptor de alimentación.
Existe la posibilidad de que el volante se bloquee y no pueda utilizarse.
■ Instalación de las anillas de remolque en el vehículo
Asegúrese de que las anillas de remolque se han instalado correctamente.
Si no estuvieran instaladas correctamente, las anillas de remolque podrían aflojarse
durante la operación de remolcado.
El vehículo debe transportarse con las ruedas
delanteras elevadas o con las cuatro ruedas
levantadas del suelo. Si se remolca el
vehículo con las ruedas delanteras en
contacto con el suelo, el tren de transmisión y
las piezas relacionadas pueden resultar
dañados, o bien la electricidad generada por
el funcionamiento del motor puede provocar
un incendio, según la naturaleza del daño o
de la avería.

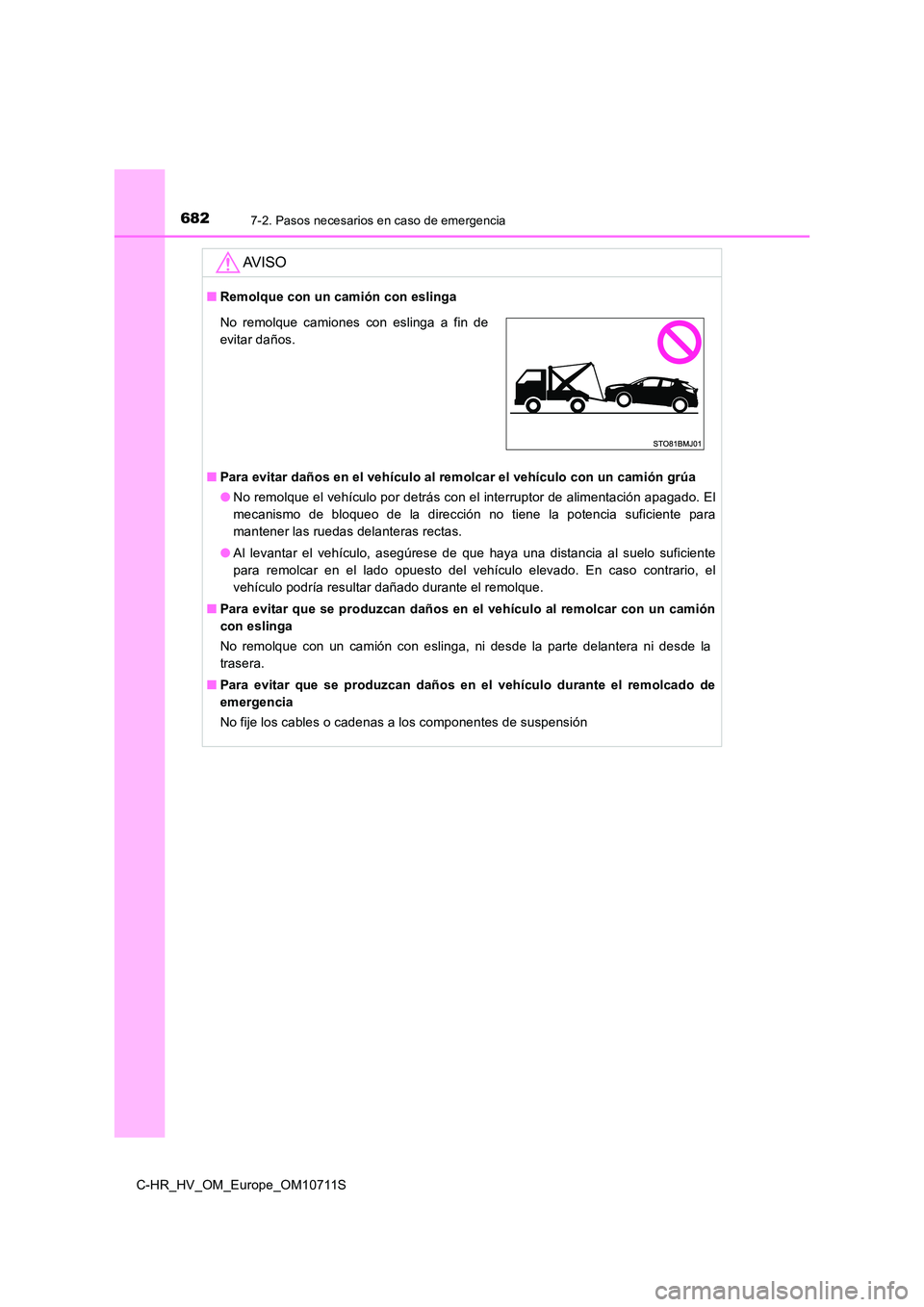

6827-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10711S
AV I S O
■Remolque con un camión con eslinga
■ Para evitar daños en el vehículo al remolcar el vehículo con un camión grúa
● No remolque el vehículo por detrás con el interruptor de alimentación apagado. El
mecanismo de bloqueo de la dirección no tiene la potencia suficiente para
mantener las ruedas delanteras rectas.
● Al levantar el vehículo, asegúrese de que haya una distancia al suelo suficiente
para remolcar en el lado opuesto del vehículo elevado. En caso contrario, el
vehículo podría resultar dañado durante el remolque.
■ Para evitar que se produzcan daños en el vehículo al remolcar con un camión
con eslinga
No remolque con un camión con eslinga, ni desde la parte delantera ni desde la
trasera.
■ Para evitar que se produzcan daños en el vehículo durante el remolcado de
emergencia
No fije los cables o cadenas a los componentes de suspensión
No remolque camiones con eslinga a fin de
evitar daños.

6837-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10711S
7
En caso de problemas

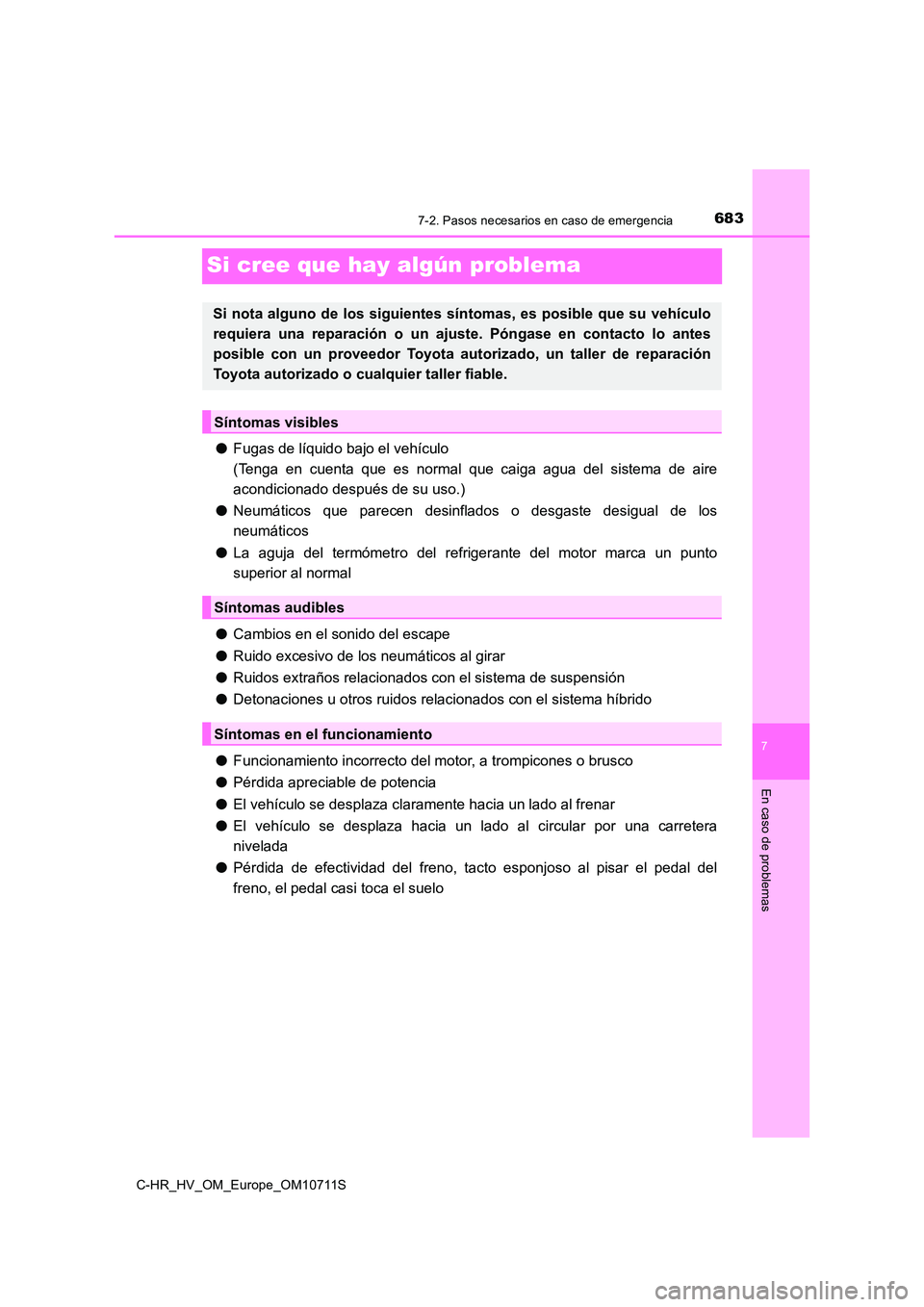

Si cree que hay algún problema
●Fugas de líquido bajo el vehículo
(Tenga en cuenta que es normal que caiga agua del sistema de aire
acondicionado después de su uso.)
● Neumáticos que parecen desinflados o desgaste desigual de los
neumáticos
● La aguja del termómetro del refrigerante del motor marca un punto
superior al normal
● Cambios en el sonido del escape
● Ruido excesivo de los neumáticos al girar
● Ruidos extraños relacionados con el sistema de suspensión
● Detonaciones u otros ruidos relacionados con el sistema híbrido
● Funcionamiento incorrecto del motor, a trompicones o brusco
● Pérdida apreciable de potencia
● El vehículo se desplaza claramente hacia un lado al frenar
● El vehículo se desplaza hacia un lado al circular por una carretera
nivelada
● Pérdida de efectividad del freno, tacto esponjoso al pisar el pedal del
freno, el pedal casi toca el suelo
Si nota alguno de los siguientes síntomas, es posible que su vehículo
requiera una reparación o un ajuste. Póngase en contacto lo antes
posible con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
Síntomas visibles
Síntomas audibles
Síntomas en el funcionamiento

6847-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10711S

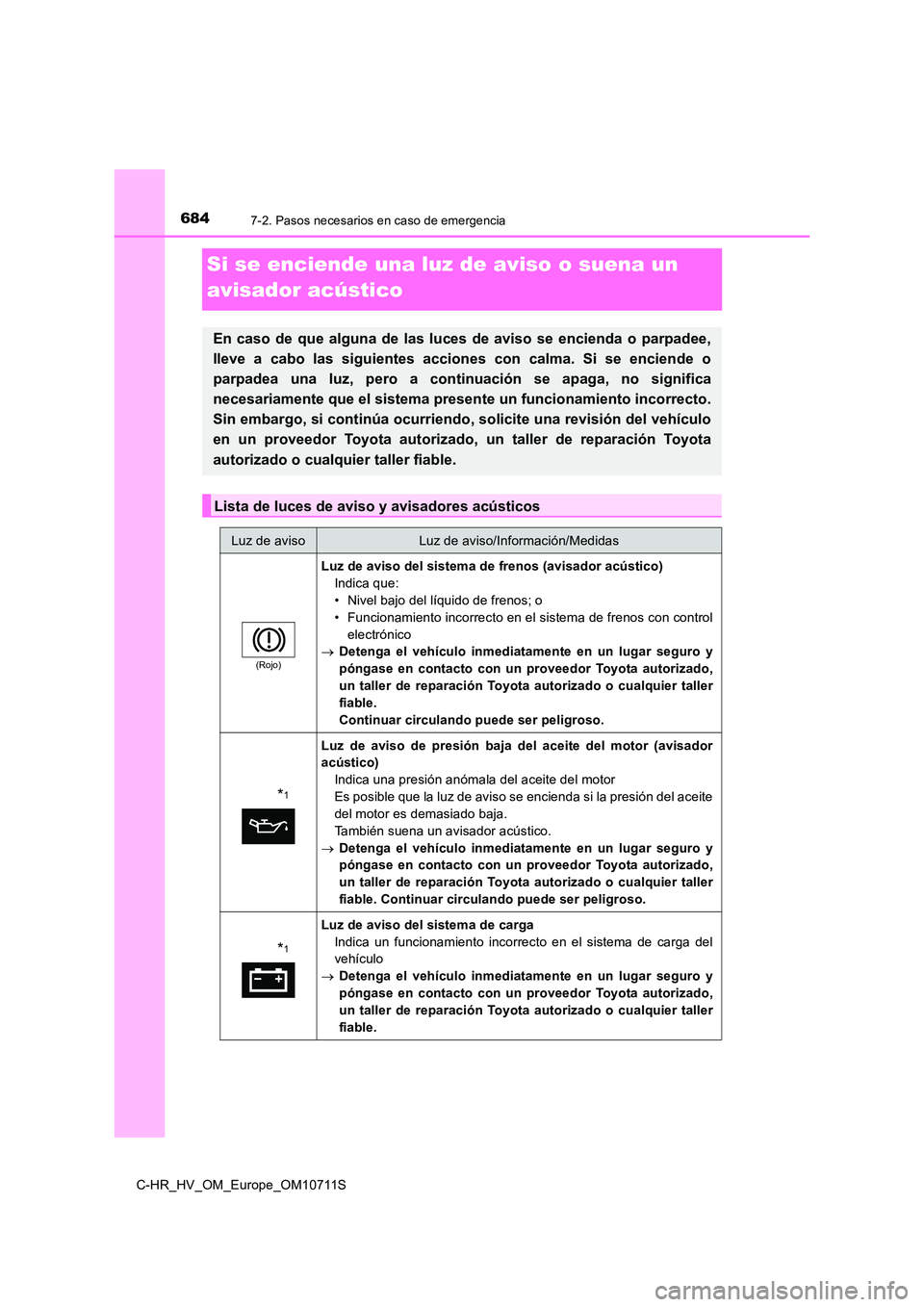

Si se enciende una luz de aviso o suena un
avisador acústico
En caso de que alguna de las luces de aviso se encienda o parpadee,
lleve a cabo las siguientes acciones con calma. Si se enciende o
parpadea una luz, pero a continuación se apaga, no significa
necesariamente que el sistema presente un funcionamiento incorrecto.
Sin embargo, si continúa ocurriendo , solicite una revisión del vehículo
en un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
Lista de luces de aviso y avisadores acústicos
Luz de avisoLuz de aviso/Información/Medidas
(Rojo)
Luz de aviso del sistema de frenos (avisador acústico)
Indica que:
• Nivel bajo del líquido de frenos; o
• Funcionamiento incorrecto en el sistema de frenos con control
electrónico
 Detenga el vehículo inmediatamente en un lugar seguro y
póngase en contacto con un proveedor Toyota autorizado,
un taller de reparación Toyota autorizado o cualquier taller
fiable.
Continuar circulando puede ser peligroso.
*1
Luz de aviso de presión baja del aceite del motor (avisador
acústico)
Indica una presión anómala del aceite del motor
Es posible que la luz de aviso se encienda si la presión del aceite
del motor es demasiado baja.
También suena un avisador acústico.
 Detenga el vehículo inmediatamente en un lugar seguro y
póngase en contacto con un proveedor Toyota autorizado,
un taller de reparación Toyota autorizado o cualquier taller
fiable. Continuar circulando puede ser peligroso.
*1
Luz de aviso del sistema de carga
Indica un funcionamiento incorrecto en el sistema de carga del
vehículo
 Detenga el vehículo inmediatamente en un lugar seguro y
póngase en contacto con un proveedor Toyota autorizado,
un taller de reparación Toyota autorizado o cualquier taller
fiable.

6857-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10711S
7
En caso de problemas

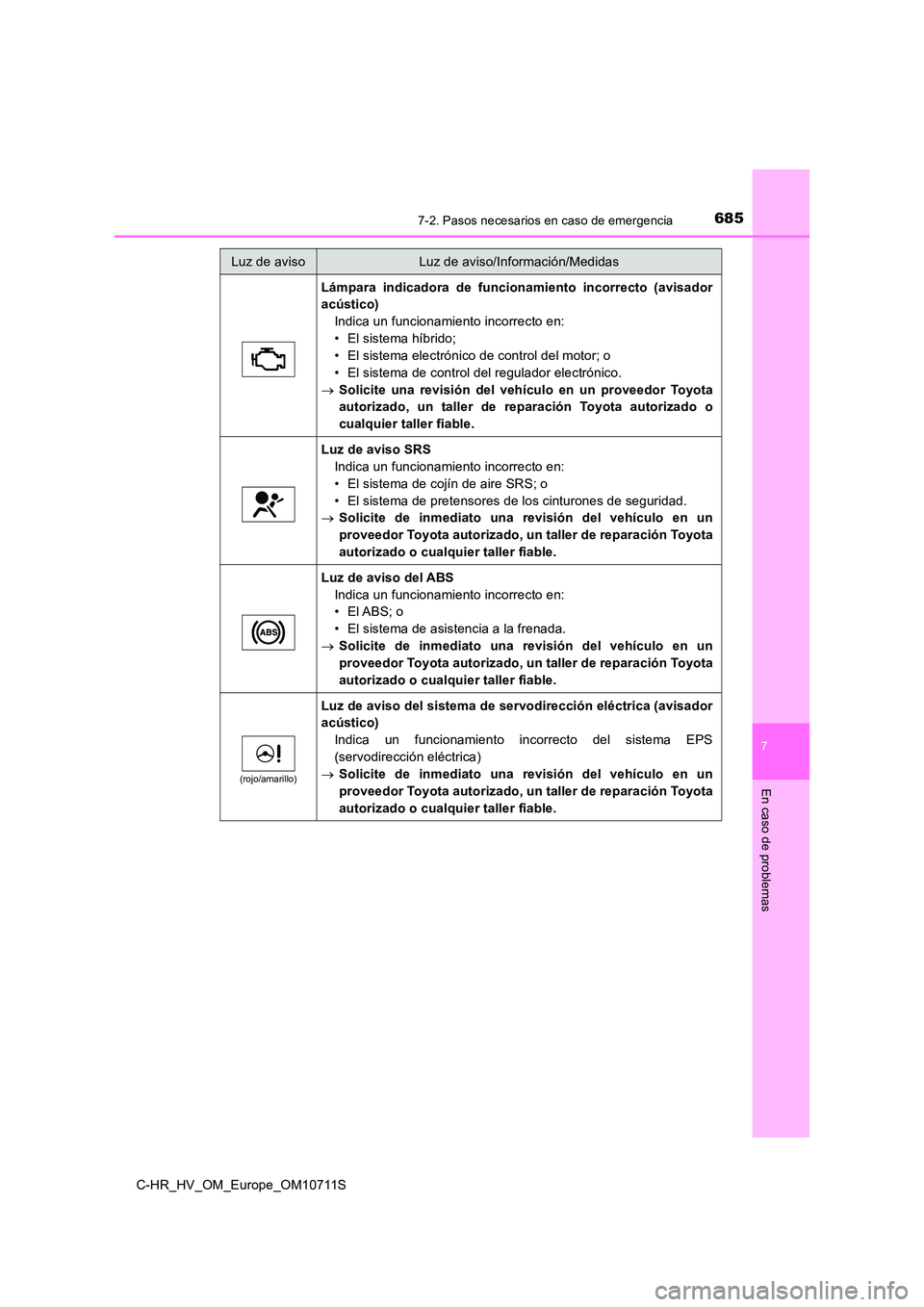

Lámpara indicadora de funcionamiento incorrecto (avisador
acústico)
Indica un funcionamiento incorrecto en:
• El sistema híbrido;
• El sistema electrónico de control del motor; o
• El sistema de control del regulador electrónico.
 Solicite una revisión del vehículo en un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable.
Luz de aviso SRS
Indica un funcionamiento incorrecto en:
• El sistema de cojín de aire SRS; o
• El sistema de pretensores de los cinturones de seguridad.
 Solicite de inmediato una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
Luz de aviso del ABS
Indica un funcionamiento incorrecto en:
• El ABS; o
• El sistema de asistencia a la frenada.
 Solicite de inmediato una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
(rojo/amarillo)
Luz de aviso del sistema de servodirección eléctrica (avisador
acústico)
Indica un funcionamiento incorrecto del sistema EPS
(servodirección eléctrica)
 Solicite de inmediato una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
Luz de avisoLuz de aviso/Información/Medidas

6867-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10711S

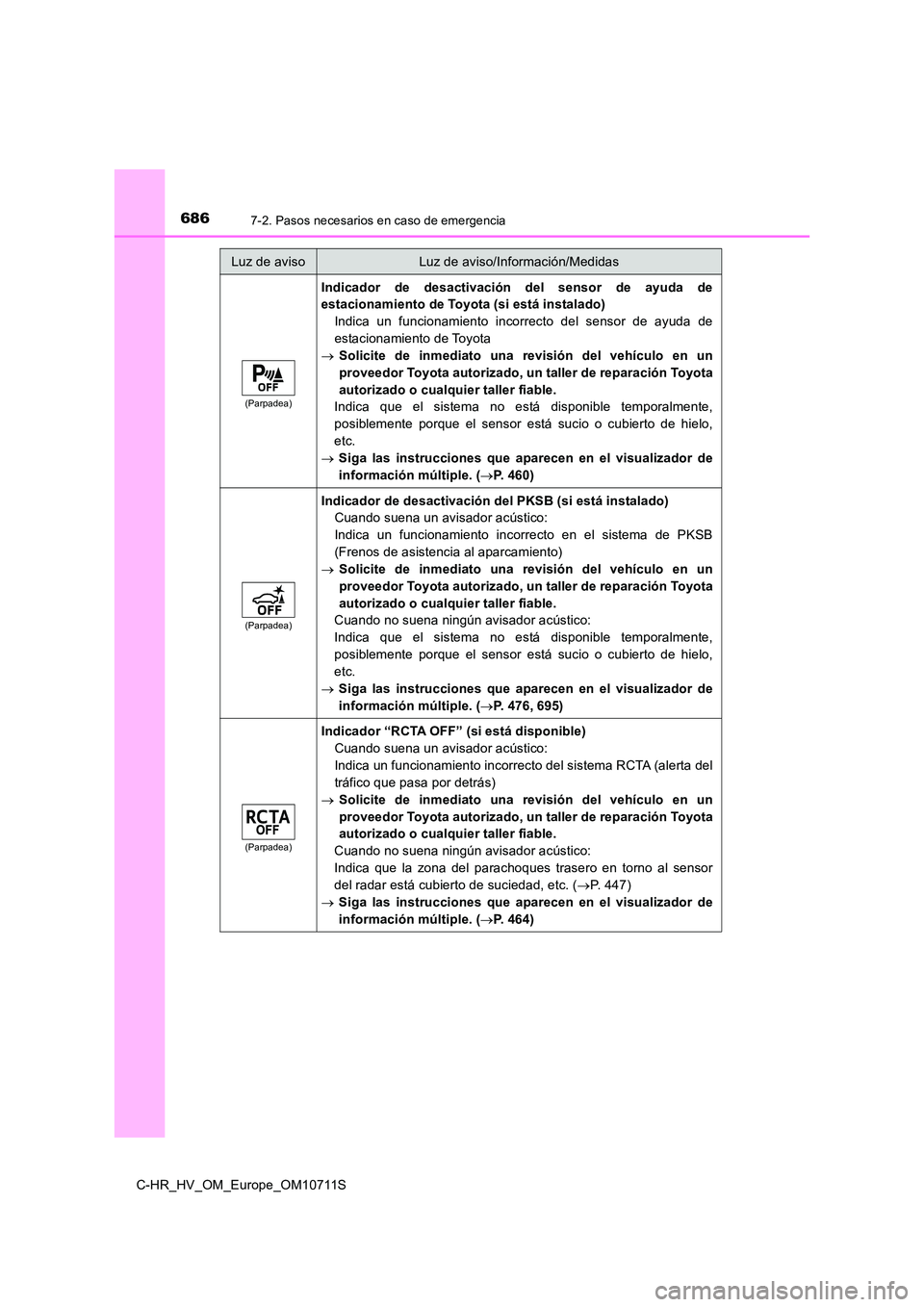

(Parpadea)
Indicador de desactivación del sensor de ayuda de
estacionamiento de Toyota (si está instalado)
Indica un funcionamiento incorrecto del sensor de ayuda de
estacionamiento de Toyota
 Solicite de inmediato una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
Indica que el sistema no está disponible temporalmente,
posiblemente porque el sensor está sucio o cubierto de hielo,
etc.
 Siga las instrucciones que aparecen en el visualizador de
información múltiple. ( P. 460)
(Parpadea)
Indicador de desactivación del PKSB (si está instalado)
Cuando suena un avisador acústico:
Indica un funcionamiento incorrecto en el sistema de PKSB
(Frenos de asistencia al aparcamiento)
 Solicite de inmediato una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
Cuando no suena ningún avisador acústico:
Indica que el sistema no está disponible temporalmente,
posiblemente porque el sensor está sucio o cubierto de hielo,
etc.
 Siga las instrucciones que aparecen en el visualizador de
información múltiple. ( P. 476, 695)
(Parpadea)
Indicador “RCTA OFF” (si está disponible)
Cuando suena un avisador acústico:
Indica un funcionamiento incorrecto del sistema RCTA (alerta del
tráfico que pasa por detrás)
 Solicite de inmediato una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
Cuando no suena ningún avisador acústico:
Indica que la zona del parachoques trasero en torno al sensor
del radar está cubierto de suciedad, etc. ( P. 447)
 Siga las instrucciones que aparecen en el visualizador de
información múltiple. ( P. 464)
Luz de avisoLuz de aviso/Información/Medidas

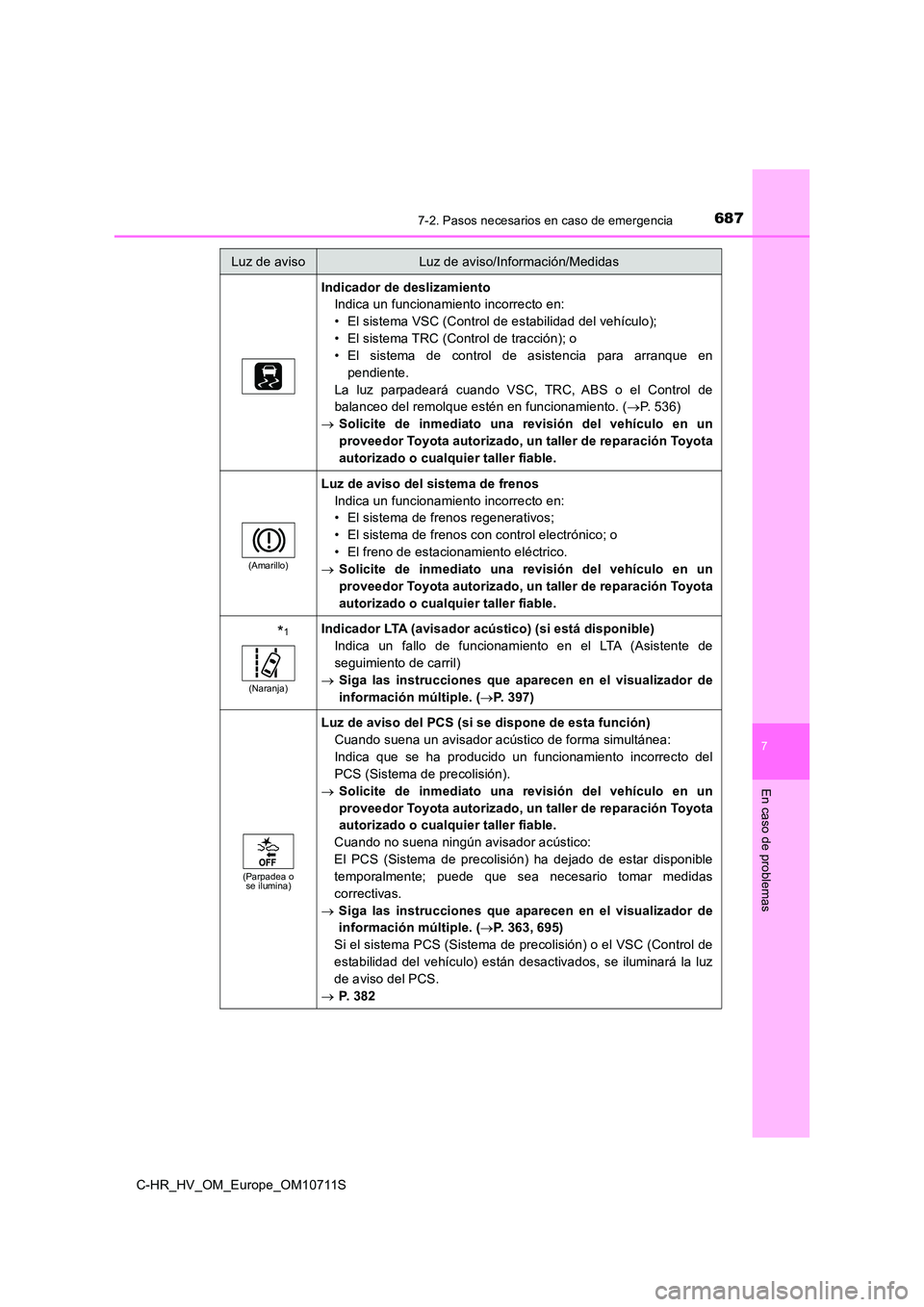

6877-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10711S
7
En caso de problemas
Indicador de deslizamiento
Indica un funcionamiento incorrecto en:
• El sistema VSC (Control de estabilidad del vehículo);
• El sistema TRC (Control de tracción); o
• El sistema de control de asistencia para arranque en
pendiente.
La luz parpadeará cuando VSC, TRC, ABS o el Control de
balanceo del remolque estén en funcionamiento. ( P. 536)
 Solicite de inmediato una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
(Amarillo)
Luz de aviso del sistema de frenos
Indica un funcionamiento incorrecto en:
• El sistema de frenos regenerativos;
• El sistema de frenos con control electrónico; o
• El freno de estacionamiento eléctrico.
 Solicite de inmediato una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
*1
(Naranja)
Indicador LTA (avisador acústico) (si está disponible)
Indica un fallo de funcionamiento en el LTA (Asistente de
seguimiento de carril)
 Siga las instrucciones que aparecen en el visualizador de
información múltiple. ( P. 397)
(Parpadea o se ilumina)
Luz de aviso del PCS (si se dispone de esta función)
Cuando suena un avisador acústico de forma simultánea:
Indica que se ha producido un funcionamiento incorrecto del
PCS (Sistema de precolisión).
 Solicite de inmediato una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
Cuando no suena ningún avisador acústico:
El PCS (Sistema de precolisión) ha dejado de estar disponible
temporalmente; puede que sea necesario tomar medidas
correctivas.
 Siga las instrucciones que aparecen en el visualizador de
información múltiple. ( P. 363, 695)
Si el sistema PCS (Sistema de precolisión) o el VSC (Control de
estabilidad del vehículo) están desactivados, se iluminará la luz
de aviso del PCS.
 P. 3 8 2
Luz de avisoLuz de aviso/Información/Medidas

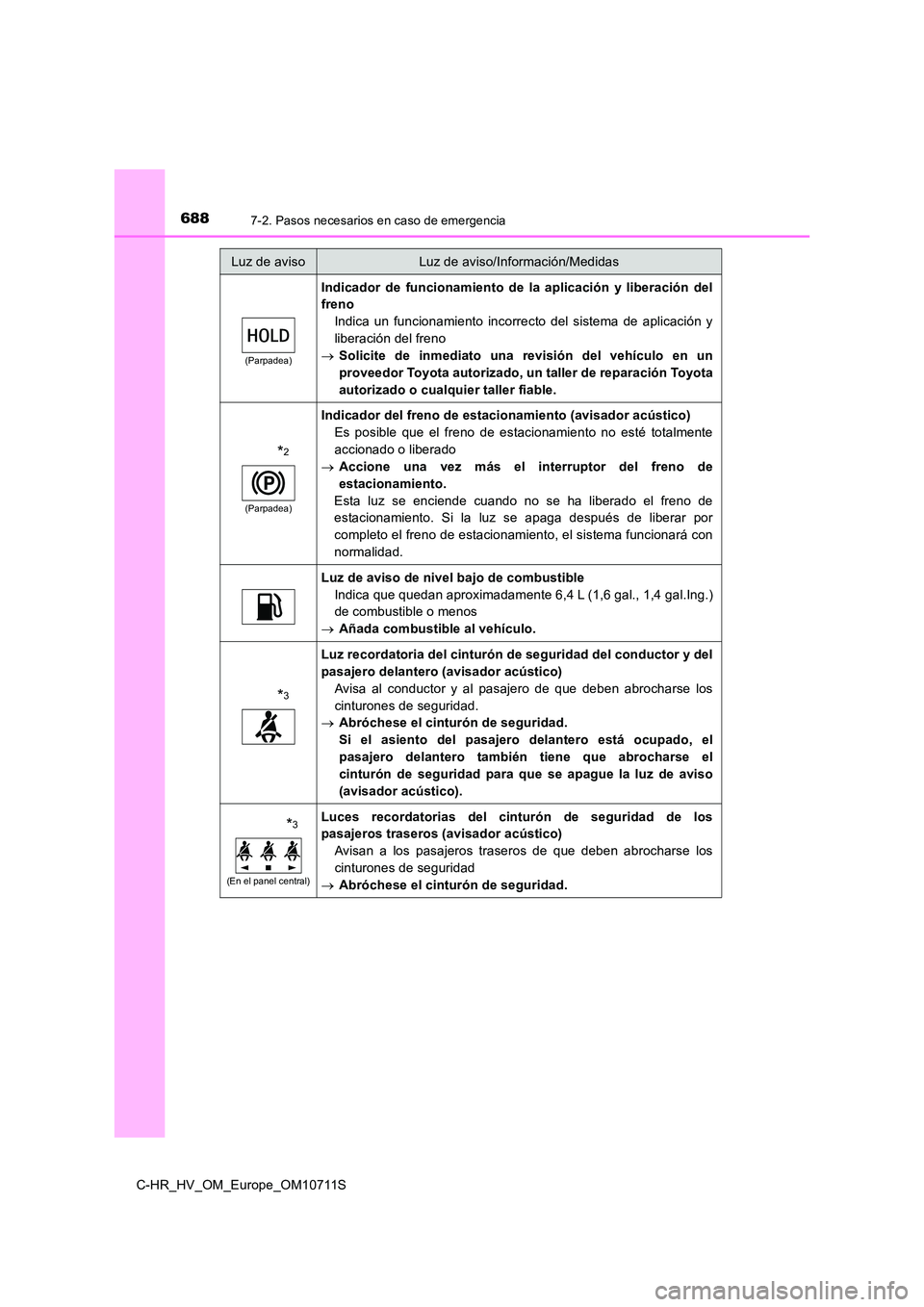

6887-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10711S
(Parpadea)
Indicador de funcionamiento de la aplicación y liberación del
freno
Indica un funcionamiento incorrecto del sistema de aplicación y
liberación del freno
 Solicite de inmediato una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
*2
(Parpadea)
Indicador del freno de estacionamiento (avisador acústico)
Es posible que el freno de estacionamiento no esté totalmente
accionado o liberado
 Accione una vez más el interruptor del freno de
estacionamiento.
Esta luz se enciende cuando no se ha liberado el freno de
estacionamiento. Si la luz se apaga después de liberar por
completo el freno de estacionamiento, el sistema funcionará con
normalidad.
Luz de aviso de nivel bajo de combustible
Indica que quedan aproximadamente 6,4 L (1,6 gal., 1,4 gal.Ing.)
de combustible o menos
 Añada combustible al vehículo.
*3
Luz recordatoria del cinturón de seguridad del conductor y del
pasajero delantero (avisador acústico)
Avisa al conductor y al pasajero de que deben abrocharse los
cinturones de seguridad.
 Abróchese el cinturón de seguridad.
Si el asiento del pasajero delantero está ocupado, el
pasajero delantero también tiene que abrocharse el
cinturón de seguridad para que se apague la luz de aviso
(avisador acústico).
*3
(En el panel central)
Luces recordatorias del cinturón de seguridad de los
pasajeros traseros (avisador acústico)
Avisan a los pasajeros traseros de que deben abrocharse los
cinturones de seguridad
 Abróchese el cinturón de seguridad.
Luz de avisoLuz de aviso/Información/Medidas
