7297-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10566CZ
7
Když nastanou potíže

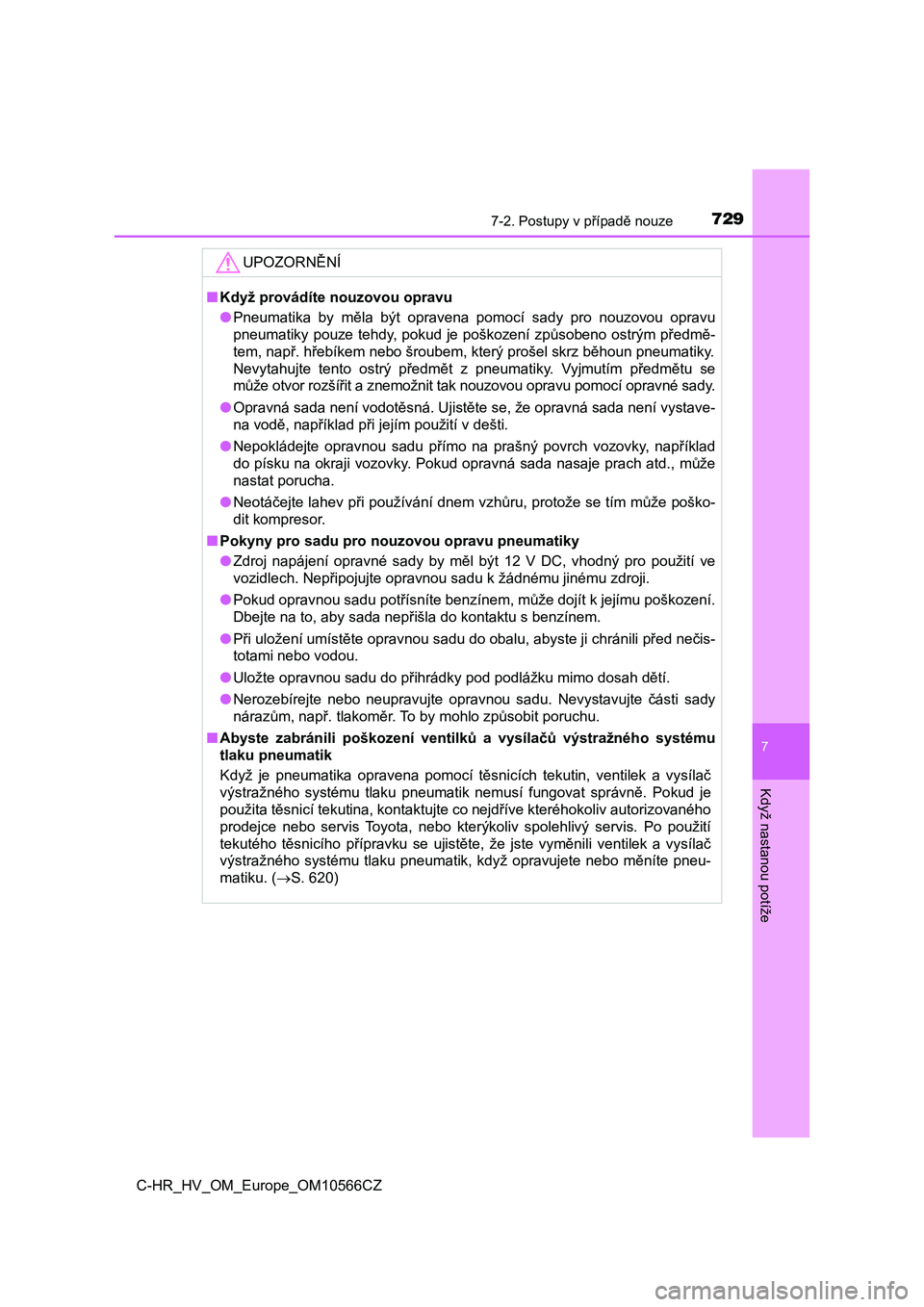

UPOZORNĚNÍ
■Když provádíte nouzovou opravu
● Pneumatika by měla být opravena pomocí sady pro nouzovou opravu
pneumatiky pouze tehdy, pokud je poškození způsobeno ostrým pře dmě-
tem, např. hřebíkem nebo šroubem, který prošel skrz běhoun pneu matiky.
Nevytahujte tento ostrý předmět z pneumatiky. Vyjmutím předmětu se
může otvor rozšířit a znemožnit tak nouzovou opravu pomocí opra vné sady.
● Opravná sada není vodotěsná. Ujistěte se, že opravná sada není vystave-
na vodě, například při jejím použití v dešti.
● Nepokládejte opravnou sadu přímo na prašný povrch vozovky, například
do písku na okraji vozovky. Pokud opravná sada nasaje prach atd ., může
nastat porucha.
● Neotáčejte lahev při používání dnem vzhůru, protože se tím může poško-
dit kompresor.
■ Pokyny pro sadu pro nouzovou opravu pneumatiky
● Zdroj napájení opravné sady by měl být 12 V DC, vhodný pro použití ve
vozidlech. Nepřipojujte opravnou sadu k žádnému jinému zdroji.
● Pokud opravnou sadu potřísníte benzínem, může dojít k jejímu poškození.
Dbejte na to, aby sada nepřišla do kontaktu s benzínem.
● Při uložení umístěte opravnou sadu do obalu, abyste ji chránili před nečis-
totami nebo vodou.
● Uložte opravnou sadu do přihrádky pod podlážku mimo dosah dětí.
● Nerozebírejte nebo neupravujte opravnou sadu. Nevystavujte části sady
nárazům, např. tlakoměr. To by mohlo způsobit poruchu.
■ Abyste zabránili poškození ventilků a vysílačů výstražného systému
tlaku pneumatik
Když je pneumatika opravena pomocí těsnicích tekutin, ventilek a vysílač
výstražného systému tlaku pneumatik nemusí fungovat správně. Po kud je
použita těsnicí tekutina, kontaktujte co nejdříve kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis. Po použití
tekutého těsnicího přípravku se ujistěte, že jste vyměnili vent ilek a vysílač
výstražného systému tlaku pneumatik, když opravujete nebo měnít e pneu-
matiku. ( S. 620)

7307-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10566CZ
Když dojde k defektu pneumatiky
(vozidla s rezervním kolem)
●Zastavte vozidlo na bezpečném místě a na pevném, rovném povrchu.
● Zabrzděte parkovací brzdu.
● Přesuňte řadicí páku do P.
● Vypněte hybridní systém.
● Zapněte varovná světla. (S. 672)
Vaše vozidlo je vybaveno rezervním kolem. Kolo s defektem může
být nahrazeno re zervním kolem.
Podrobnosti o pneumatikách: S. 618
VÝSTRAHA
■Když dojde k defektu pneumatiky
Nepokračujte v jízdě s vypuštěnou pneumatikou.
Jízda i na krátkou vzdálenost s vypuštěnou pneumatikou může pne umatiku
a kolo neopravitelně poškodit, což by mohlo mít za následek neh odu.
Před zvedáním vozidla

7317-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10566CZ
7
Když nastanou potíže
Vozidla s kompaktním rezervním kolem (typ A)
Umístění rezervního kola, zvedáku a nářadí
Tažné oko
Klíč na matice kol
Zvedák
Klika zvedáku
Rezervní kolo

7327-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10566CZ
Vozidla s kompaktním rezervním kolem (typ B)
Rezervní kolo
Zvedák
Klíč na matice kol
Klika zvedáku
Tažné oko

7337-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10566CZ
7
Když nastanou potíže
Vozidla s plnohodnotným rezervním kolem
Klíč na matice kol
Tažné oko
Zvedák
Rezervní kolo
Klika zvedáku

7347-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10566CZ

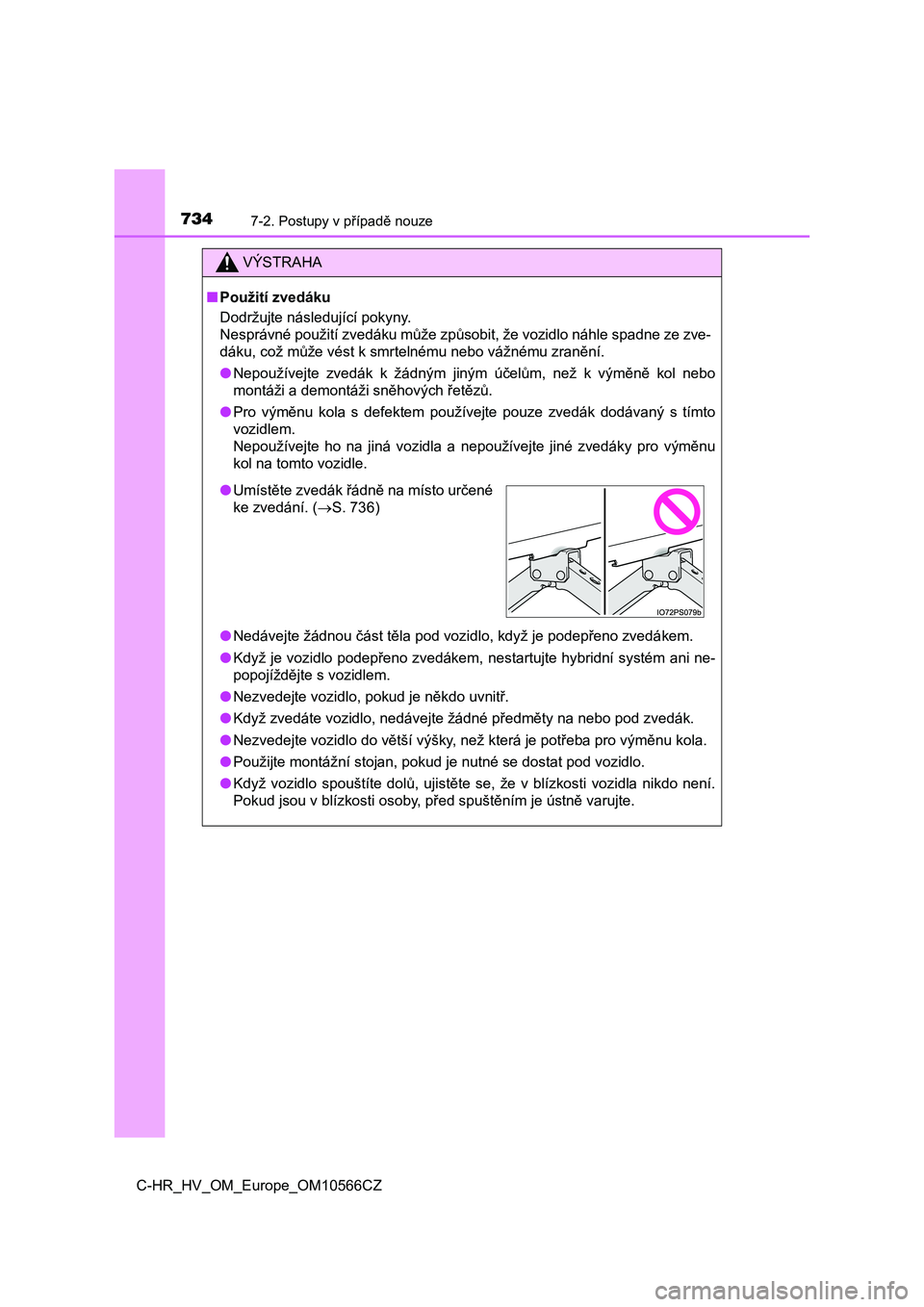

VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadn e ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
● Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo
montáži a demontáži sněhových řetězů.
● Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto
vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu
kol na tomto vozidle.
● Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
● Když je vozidlo podepřeno zvedákem, nestartujte hybridní systém ani ne-
popojíždějte s vozidlem.
● Nezvedejte vozidlo, pokud je někdo uvnitř.
● Když zvedáte vozidlo, nedávejte žádné předměty na nebo pod zvedák.
● Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
● Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
● Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není.
Pokud jsou v blízkosti osoby, před spuštěním je ústně varujte.
● Umístěte zvedák řádně na místo určené
ke zvedání. ( S. 736)

7357-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10566CZ
7
Když nastanou potíže
Vyjměte podlahovou desku. (S. 569)
Vyjměte zvedák.
Vyjměte podlahovou desku. ( S. 569)
Vyjměte vložku.
Povolte středový držák, který za-
jišťuje rezervní kolo.
Vyjmutí zvedáku
1
2
Vyjmutí rezervního kola
1
2
3
VÝSTRAHA
■ Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo jiné části těla mez i rezervní kolo
a karoserii vozidla.

7367-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10566CZ
Zaklínujte kola.
Mírně povolte matice kola (jedna
otáčka).
Otáčejte částí zvedáku rukou,
až se střed části zvedáku
s drážkou dotkne středu zveda-
cího místa.
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

7377-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10566CZ
7
Když nastanou potíže
Smontujte kliku zvedáku a klíč
na matice kol - viz obrázek.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4
5
6

7387-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10566CZ

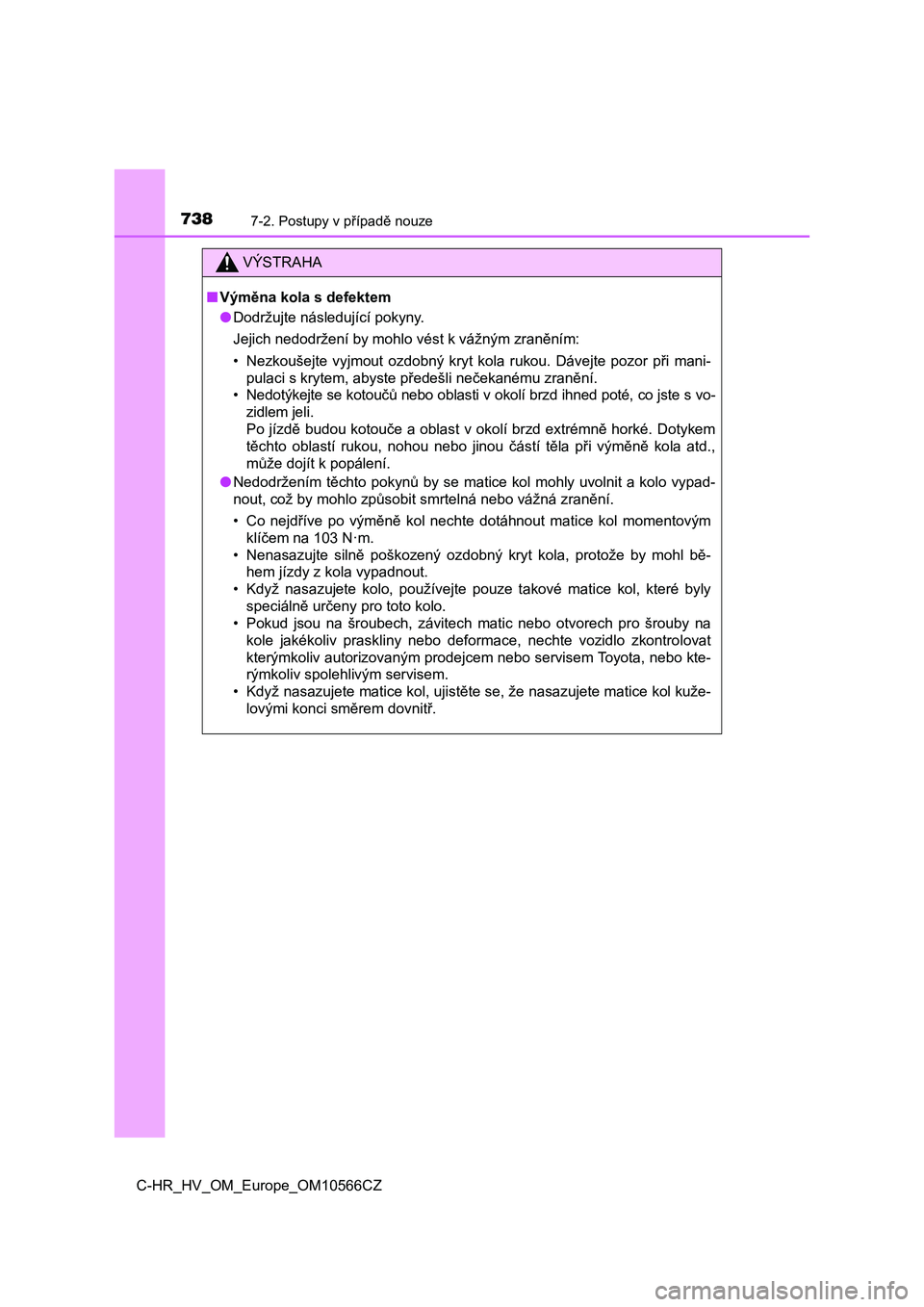

VÝSTRAHA
■Výměna kola s defektem
● Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážným zraněním:
• Nezkoušejte vyjmout ozdobný kryt kola rukou. Dávejte pozor při mani-
pulaci s krytem, abyste předešli nečekanému zranění.
• Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, c o jste s vo-
zidlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Do tykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně ko la atd.,
může dojít k popálení.
● Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
nout, což by mohlo způsobit smrtelná nebo vážná zranění.
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentov ým
klíčem na 103 N·m.
• Nenasazujte silně poškozený ozdobný kryt kola, protože by mohl bě-
hem jízdy z kola vypadnout.
• Když nasazujete kolo, používejte pouze takové matice kol, kter é byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech matic nebo otvorech pro šroub y na
kole jakékoliv praskliny nebo deformace, nechte vozidlo zkontro lovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, ujistěte se, že nasazujete matice kol kuže-
lovými konci směrem dovnitř.
